• En cas de positionnement horizontal du clapet, réaliser la liaison entre lʼappareil et lʼentrée du clapet en tube rigide de 22 mm. Fixer les 2 extrémités avec les colliers G .
Il démarre automatiquement. Les appareils SANIVITE®, SANISPEED® et SANIPUMP 2® peuvent également relever les eaux usées de buanderies, dʼéviers, de machine à laver le linge ou lave-vaisselle domestiques et de baignoire.

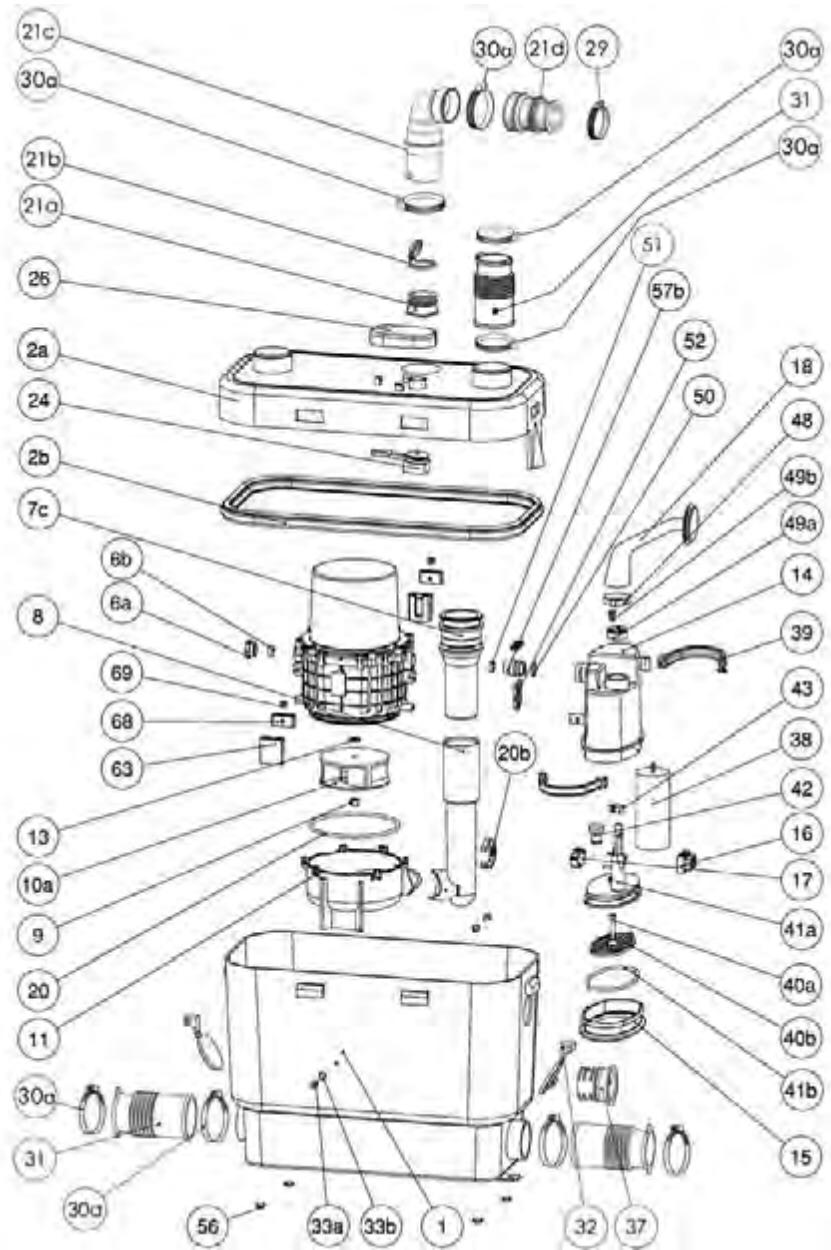

La pompe possède des dispositifs de fixation lʼempêchant de tourner ou de bouger.
(appareils SANIVITE®, SANISPEED® et SANIPUMP 2®) Pour les raccordements aux entrées latérales de la cuve, utiliser un manchon B . Le fixer avec les colliers. Boucher les entrées non utilisées avec les bouchons (graisser préalablement les joints).
Le circuit dʼalimentation de lʼappareil doit être relié à la terre (classe I) et protégé par un disjoncteur différentiel haute sensibilité (30mA) calibré à 16A. Le raccordement doit servir exclusivement à lʼalimentation de lʼappareil. En cas de doute, faire contrôler par un électricien qualifié. Réglementation Veillez à respecter les dispositions de la norme en vigueur dans le pays dʼutilisation (France : NF C 15-100) concernant les volumes de protection dʼune salle de bains. En cas de doute se mettre en rapport avec un technicien qualifié. Si le câble de cet appareil est endommagé, il doit être remplacé par le fabricant ou son Service Après Vente afin dʼéviter un danger. Appareils SANIVITE®, SANISPEED® et SANIPUMP 2® : Lʼappareil doit être placé de façon telle que la fiche de prise de courant soit accessible. Appareils SANIDOUCHE® et SANIPUMP 1® : Raccorder les fils du cordon en respectant le code couleur suivant : phase =marron neutre = bleu terre = vert/jaune
(appareils SANIVITE®, SANISPEED® et SANIPUMP 2®) Pour utiliser lʼentrée du couvercle, scier et ébarber la calotte supérieure à droite puis raccorder avec un manchon. Le fixer avec les colliers. 7c RACCORDEMENT AUX APPAREILS SANITAIRES (appareils SANIVITE®, SANISPEED® et SANIPUMP 2®) Pour raccorder une baignoire (ou une douche), veiller à surélever le fond dʼau moins 15 cm. Bien que normalement pas nécessaire, une ventilation (en pointillé sur le dessin) peut être raccordée sur une gaine de ventilation. (calotte gauche sur le couvercle) 7c RACCORDEMENT AUX APPAREILS SANITAIRES (appareil SANIDOUCHE® et SANIPUMP 1®) • Installation à côté du receveur de la douche (conformément à la norme NF-C15100) : raccorder une extrémité du manchon A à lʼentrée basse de lʼappareil et lʼautre à un tube DN 40 mm. Le fixer à lʼaide des colliers B . Attention : veillez à ce que lʼévacuation de la bonde de la douche soit au moins à 60 mm du sol.
Attention : ne pas jeter dans les appareils sanitaires raccordés à cet appareil des produits tels que solvants, peintures, soude caustique, acides ou autres produits chimiques. Suivant lʼusage qui est fait de cet appareil, un nettoyage peut être nécessaire de temps en temps. Sur les appareils SANIVITE®, SANISPEED® et SANIPUMP 2® , une accumulation de graisse peut résulter dʼun usage intensif. Les appareils SANIVITE®, SANISPEED® et SANIPUMP 2®, peuvent pomper des eaux chaudes pendant de courtes périodes. Cependant, ne pas faire couler longuement de lʼeau chaude dans les appareils SANIVITE®, SANISPEED® et SANIPUMP 2®. Si lʼappareil fonctionne avec de lʼeau chaude pendant un temps prolongé, la protection thermique sʼenclenche automatiquement et lʼappareil ne pompe plus. Dans ce cas, attendre le refroidissement (environ 1 heure) pour quʼil redémarre automatiquement.
- A lʼaide dʼun cutter, découper avec soin lʼopercule choisi. Veiller à ne pas faire dʼentaille à angle vif et bien ébavurer. Attention : le trou découpé doit être parfaitement lisse pour que la liaison soit étanche. - Couper si nécessaire lʼextrémité du manchon étagé C en DN 40. Insérer la gorge du manchon dans le trou de la cuve. Raccorder le tube et le fixer avec le collier B . 7d RACCORDEMENT A LʼEVACUATION (appareils SANIVITE®, SANISPEED® et SANIPUMP 2®) Lʼévacuation de cet appareil peut être réalisée en tuyaux de diamètre 32 mm, en cuivre ou en plastique (PVC, ABS…). Respecter les correspondances entre la hauteur et longueur maximum de refoulement. Incliner de 1% (1cm par mètre) les parties horizontales de lʼévacuation jusquʼà la colonne dʼévacuation gravitaire. 1 Votre appareil est équipé dʼun gros coude caoutchouc : Orienter lʼouverture du clapet anti-retour du côté de la sortie prévue en le tournant avec une pince ou en le dégageant et en le remettant dans lʼextrémité de la sortie caoutchouc de la pompe. Orienter le coude de sortie B du même côté, puis lʼenfiler sur le clapet anti-retour et le serrer avec un collier F . 2 Votre appareil est équipé dʼun coude plastique et dʼun manchon souple : monter le manchon étagé sur le coude de sortie (collier G 32/50) et enfoncer cet ensemble dans la sortie caoutchouc, en lʼorientant selon lʼévacuation. Fixer le coude avec un collier G . Couper le 1er étage du manchon, enfoncer le tuyau Ø 32 et serrer avec le collier F .
• Den Winkel E in die Gummiöffnung stecken und mit Rohrschelle G (Edelstahlschelle) befestigen. 7b CONEXIÓN A LA ENTRADA DE LA TAPA (aparatos SANIVITE®, SANISPEED® y SANIPUMP 2®) Para utilizar la entrada de la tapa, cortar y desbarbar la calota superior de la derecha y conectar con un manguito. Fijarlo con abrazaderas. 7c CONEXIÓN A LOS SANITARIOS (aparatos SANIVITE®, SANISPEED® y SANIPUMP 2®) • Orientar la abertura de la válvula anti- retroceso hacia el lado de la salida prevista, girándola con una llave o extra- yéndola e introduciéndola en el extremo de la salida de caucho. • Orientar el codo de salida B , introducirlo en la durita de
