A 330 EGP - Glacière électrique DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Marque	DOMETIC
Modèle	A 330 EGP
Catégorie	Glacière électrique et gaz
Types d'alimentation	Secteur (230 V~), batterie (12/24 V), gaz (butane/propane)
Tension secteur	230 V ~ 50 Hz, 75 W
Tension batterie	12 V (max 15 A) ou 24 V (max 7,5 A)
Type de gaz	Butane ou propane (pas gaz de ville)
Pression gaz recommandée	28-30/37 mbar (catégorie I3+)
Consommation gaz	8,1 g/h (butane) / 8,4 g/h (propane)
Section câble batterie (12 V)	2,5 mm² jusqu'à 2,5 m, 4,0 mm² jusqu'à 4 m, 6,0 mm² jusqu'à 6 m
Section câble batterie (24 V)	2,5 mm² jusqu'à 5 m, 4,0 mm² jusqu'à 8 m, 6,0 mm² jusqu'à 12 m
Régulation température (secteur)	Thermostat réglable de 1 à 7 (0 = arrêt)
Régulation température (gaz)	Réglage manuel MIN/MAX avec veilleuse de sécurité
Allumage gaz	Piézoélectrique (bouton E)
Sécurité gaz	Veilleuse de sécurité coupe le gaz si flamme s'éteint
Dégivrage	Manuel lorsque couche de glace > 5 mm
Nettoyage intérieur	Eau tiède avec détergent doux, sécher avec chiffon doux
Entretien joint de porte	Nettoyer à l'eau claire, enduire de talc périodiquement
Filtre à gaz	En cellulose, remplaçable à l'arrière de l'appareil
Ventilation requise	Espace arrière ≥ 10 cm, côtés ≥ 5 cm, ne pas obstruer les grilles
Conditions d'installation	Sol plat, à l'abri de la pluie et du soleil direct
Stockage bouteille de gaz	Dans endroit ventilé, température < 50°C, pas en sous-sol
Recyclage	Conforme DEEE, ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - A 330 EGP DOMETIC

Comment allumer le réfrigérateur au gaz ?

Ouvrez le robinet de la bouteille de gaz. Tournez le bouton de réglage (B) sur MAX, appuyez et maintenez enfoncé. Appuyez plusieurs fois sur l'allumeur piézoélectrique (E). Maintenez le bouton enfoncé 20-30 secondes après l'allumage. Si la flamme ne s'allume pas, attendez 1 minute avant de réessayer.

Puis-je utiliser le secteur et le gaz en même temps ?

Non, il est interdit d'utiliser simultanément plusieurs sources d'énergie (secteur, batterie, gaz). Sélectionnez un seul mode à la fois.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez de l'eau tiède additionnée éventuellement d'un détergent doux. N'employez jamais de poudre à récurer ou de produit abrasif. Séchez avec un chiffon doux. Nettoyez le joint de porte à l'eau claire uniquement et enduisez-le de talc de temps en temps.

Quand et comment effectuer le dégivrage ?

Dégivrez dès que la couche de glace atteint environ 5 mm. Débranchez l'appareil, videz-le et laissez fondre la glace. N'utilisez jamais de radiateur ou appareil chauffant. Après dégivrage, nettoyez et séchez l'intérieur.

Quelles précautions de sécurité pour le gaz ?

Ne fumez pas lors du raccordement ou de l'allumage. Vérifiez l'étanchéité des raccords avec un produit moussant. Ne stockez pas la bouteille de gaz dans un endroit non ventilé ou en dessous du niveau du sol. La température de la bouteille ne doit pas dépasser 50°C.

Comment fonctionner sur batterie de voiture ?

Utilisez uniquement lorsque le moteur tourne pour éviter de décharger la batterie. Branchez la fiche auto dans la prise allume-cigares. Un fusible de sécurité doit être installé dans la ligne (max 15 A pour 12 V, 7,5 A pour 24 V). La régulation de température par thermostat n'est pas active en mode batterie.

Que faire si le réfrigérateur ne refroidit pas après une longue inactivité ?

Débranchez l'appareil et retournez-le. Attendez quelques minutes, remettez-le à l'endroit et rebranchez-le. Cela peut résoudre un blocage du circuit de réfrigération.

Comment remplacer le filtre à gaz ?

Le filtre à gaz en cellulose se trouve à l'arrière, dans le tube de raccordement. Retirez l'ancien filtre et remplacez-le par un filtre neuf. Toute autre intervention doit être confiée à un service après-vente agréé.

Quelles sont les conditions de garantie ?

La garantie est conforme à la décision IEEE n°44/1999 et aux lois nationales. Les dommages dus à une utilisation inappropriée ou à l'utilisation de pièces non d'origine Dometic ne sont pas couverts. Le non-respect des instructions annule la garantie.

Comment recycler l'appareil en fin de vie ?

Ne le jetez pas aux ordures ménagères. Remettez-le à un point de collecte pour appareils électriques et électroniques (DEEE). Les matériaux d'emballage peuvent être déposés dans un centre de recyclage local.

MODE D'EMPLOI A 330 EGP DOMETIC

Cher client, avant de mettre votre réfrigérateur en marche, prenez le temps de lire attentivement les instructions qui suivent! Merci!

1. Domaine d'utilisation

Le fonctionnement au gaz du réfrigérateur est interdit dans les véhicules routiers et les bateaux.

Le fonctionnement au gaz liquéfié est interdit dans les locaux clos.

Utilisation en plein air signifie que l'appareil pourra aussi être installé dans une tente (sous l'auvent) suffisamment ventilée ainsi que sur des terrasses de jardins planes.

Le fonctionnement à l'électricité n'est sujet à aucune restriction.

Dans tous les cas, l'emplacement devra être protégé de la pluie et des éclaboussures.

2. Stockage des bouteilles de gaz

Ne jamais stocker une bouteille de gaz dans un endroit non ventilé ou dessous du niveau du sol (excavation en forme d'entonnoir). Protéger la bouteille contre l'ensoleillement direct. La température d'une bouteille de gaz ne doit jamais dépasser 50°C.

3. Installation de l'appareil

Installer l'appareil sur un sol plat, lisse et compact. Pour la mise à niveau, utiliser si besoin est un niveau à bulle ou un récipient rempli d'eau.

L'écart entre l'arrière de l'appareil et un mur par exemple devra au moins être de 10 cm. L'écart minimum à respecter sur les côtés de l'appareil ne devra jamais être inférieur à 5 cm.

Éviter d'installer l'appareil en plein soleil ou à proximité de toute autre source de chaleur.

Pour garantir une bonne circulation de l'air, ne pas obstruer les grilles d'aération des faces supérieure, inférieure et arrière de l'appareil.

Une production de froid de bonne qualité et économique en énergie en sera la conséquence.

4. Nettoyage

Avant la première mise en service et, plus tard, après les dégivrages ou avant les longues périodes d'arrêt, nettoyer l'intérieur du réfrigérateur et le couvercle à l'eau tiède, éventuellement additionné de détergent. Ne jamais employer de poudre à recycler ou de produit abrasif. Sécher avec un chiffon doux les surfaces nettoyées. Nettoyer le joint de porte à l'eau claire uniquement. Enduire de temps à autre le joint de porte de talc.

5. Fonctionnement sur secteur (AC)

Ne pas utiliser en même temps d'autre source d'énergie (batterie, gaz).

Vérifier si la tension du secteur correspond à la tension de fonctionnement indiquée sur la plaque signalétique (à l'arrière de l'appareil).

Si les données électriques coïncident, enficher la prise électrique de sécurité dans une prise murale de sécurité installée conformément aux règles. À l'étranger, il se peut que d'autres normes exigent un adaptateur.

Mise en marche (fig.1)

• Tournez le bouton de thermostat (A) vers la droite jusqu'à la position 7/MAX. Les effets du processus de refroidissement (givre sur l'évaporateur) ne sont perceptibles qu'après 1 heures environ.
• Le thermostat permet de régler la température du réfrigérateur. «0» = processus de refroidissement stoppé; de 1 à 7 : processus de refroidissement de plus en plus puissant.
• Après un temps de refroidissement suffisant (environ 5 heures), le thermostat peut être placé sur une position intermédiaire (entre 2 et 5). La température ainsi est contrôlée automatiquement grâce au thermostat.

Mise hors circuit (fig.1)

• Tourner le thermostat (A) vers la gauche en position «0» (attendez-vous à une légère résistance du bouton avant d'atteindre cette position).
• Retirer la fiche de la prise.

6. Fonctionnement sur batterie (DC)

Ne pas utiliser en même temps d'autre source d'énergie (secteur, gaz) ! Un fusible de sécurité doit être installé dans la ligne d'alimentation entre la batterie et le réfrigérateur.

Pour 12V maximum 15 ampères, pour 24V maximum 7,5 ampères.

Longueur de câble max.

Section de câble		12 V	24 V
2.5 mm²	Jusqu'à	2.5 m	5 m
4.0 mm²	Jusqu'à	4.0 m	8 m
6.0 mm²	Jusqu'à	6.0 m	12 m

Il n'est pas nécessaire de vérifier la polarité lors de la mise en marche de l'appareil. Vérifier si la tension de la batterie et la tension de fonctionnement du réfrigérateur indiquée sur la plaque signalétique correspondent. Lorsque la batterie utilisée est celle de la voiture, mettre le réfrigérateur en marche uniquement durant le voyage. À l'arrêt, la batterie pourrait être déchargée au point qu'il serait impossible de faire redémarrer le moteur. En fonctionnement sur batterie, il n'y a pas de régulation de température par thermostat.

Pré-refroidir le réfrigérateur sur secteur avant le voyage.

Mise en marche:

Introduire la fiche auto qui équipe le câble de raccordement dans la prise/allume-cigares (la fiche auto n'est pas fournie avec tous les modèles).

Débrancher l'appareil:

Retirer la fiche de la prise.

7. Fonctionnement au gaz liquide

Ne pas utiliser en même temps d'autre source d'énergie (secteur, batterie). L'appareil ne fonctionne qu'avec du propane/butane; il ne peut être branché sur le gaz de ville ou le gaz naturel.

La plaque signalétique (à l'arrière de l'appareil) renseigne sur la pression d'alimentation en gaz recommandée exprimée en mbar (norme de pression en Allemagne, en Autriche, en Suisse et au Luxembourg: 50 mbar). L'appareil ne peut fonctionner sous une pression autre que celle indiquée sur la plaque signalétique. Il est recommandé d'utiliser un régulateur de pression ajustable.

8. Raccordement du réfrigérateur à la bouteille de gaz

Raccordez le mobilCooler dans l'ordre suivant: bouteille à gaz → détendeur → appareil

La tubulure de raccordement au gaz (D) à l'arrière de l'appareil est donc pour être raccordée à un tuyau couple butane-propane normalisé NF.

La prescription recommande donc d'enduire les parties à vérifier avec des produits moussants tels que produits de rinçage, liquide etc. Pour votre sécurité personnelle, tous les éléments sous pression de gaz et, en particulier les raccords à vis, doivent être contrôlés de la façon prescrite.

NE PAS FUMER ! DANGER D'explosion et de brulure!

Fermer impératifement le robinet de la bouteille de gaz ou le robinet de détendeur au moment de l'échange de la bouteille de gaz et/ou du démontage du tuyau couple.

Remplacer le tuyau couple s'il est endommagé ou s'il devient poreux.

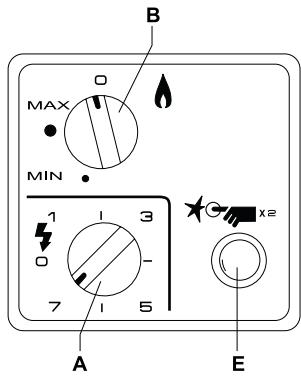

9. Robinetterie gaz (fig. 1)

Elle se compose d'un dispositif de réglage (B) avec veilleuse de sécurité incorporée, d'un brûleur avec bougie d'allumage et d'un allumeur piezoélectrique (E).

Le dispositif de réglage peut être placé dans 3 positions:

MAX: refroidissement maximal,

MIN: refroidissement minimal,

: arrêt = fermeture de l'alimentation en gaz du brûleur.

La veilleuse de sécurité maintient automatiquement l'alimentation du brûleur en gaz aussi longtemps que la flamme brûle; elle stoppe automatiquement l'alimentation en gaz si la flamme s'éteint.

10. Allumage du brûleur au gaz (fig.1)

1. Ouvrir le robinet de la bouteille de gaz ou la vanne du régulateur de pression.
2. Tourner le bouton de réglage (B) vers la gauche sur la position MAX, appuyer et maintainir le bouton dans cette position.
3. Appuyer sur le bouton (B) pendant environ 1 minute pour laisser échapper l'air qui se trouve dans les tuyaux.

Puis relacher le bouton (B) et attendre pendant 30 secondes pour laisser échapper le gaz qui se trouvait dans les tuyaux.

Allumer le brûleur :

Chez le modèle A 330 EGP : en appuyant sur le bouton (B) et en appuyant plusieurs fois sur l'allumeur piezoélectrique (E)

Continuer à appuyer sur le bouton (B) après l'allumage pendant 20-30 secondes. On pourrait contrôler la flamme à travers l'ouverture (C).

1. Si l'allumage de la flamme échoue, attendre 1 minute environ avant une nouvelle tentative d'allumage.
2. Lorsque la température extérieure est basse, placer le dispositif de réglage sur la position MIN après refroidissement suffisant du réfrigérateur en position MAX.

11. Pour débrancher un appareil fonctionnant au gaz

1. Fermer la bouteille de gaz ou le régulateur de pression.
2. Tourner le bouton (B) dans la position d'arrêt.

12. Conservation des aliments

• Les aliments et liquides à conserver dans le réfrigérateur seront toujours placés dans un récipient fermé.
• La circulation d'air à l'intérieur de l'appareil ne doit pas être entravée.
• Ne placez aucun aliment/boisson chaud à l'intérieur de l'appareil.
• Ne conservez en aucun cas des liquides et/ou des gaz inflammables à l'intérieur du réfrigérateur. Danger d'explosion!

13. Dégivrage et mesures à prendre en cas d'arrêt prolongé

Un trop fort givrage de l'évaporateur entrave le transfert de froid vers l'intérieur de l'appareil et diminue l'effet de réfrigération. Le réfrigerateur sera donc à dégivrer dès que la couche de glace atteint une épaisseur de 5 mm environ. Pour ce faire, débrancher le réfrigerateur et le vider de son contenu. N'utilise jamais de radiateur ou d'autre appareil de production de chaleur pour éventuellement accélérer le dégivrage. Si nécessaire, vous pouvez utiliser un torchon imbibé d'eau chaude. Après le dégivrage, recueillir l'eau avec un chiffon propre et nettoyer l'intérieur comme cela est décrit au chapitre 4.

Si l'appareil ne doit pas être utilisé pendant une durée prolongée, le débrancher et le vider de son contenu. Après dégivrage, nettoyer et sécher avec soin l'intérieur de l'appareil.

Afin d'éviter la formation d'odeurs désagréables, il convient de laisser le couvercle du réfrigérateur entrouvert.

14. Mesures à prendre après un arrêt prolongé

Si, après une interruption de fonctionnement prolongée, le réfrigérateur ne produit pas de froid après sa mise sous tension, DEBRANCHER l'appareil et le retourner.

Attendre quelques minutes avant de remettre à l'endroit et de le rebrancher.

15. Entretien

Remplacement du filtre à gaz : Le filtre à gaz en cellulose se trouve à l'arrière, dans le tube de raccordement. Pour remplacer le filtre à gaz, retirer celui-ci et le remplacer par un filtre neuf. Toute autre opération d'entretien et de réparation, particulièrement celle affectant le groupe de réfrigération ou le système de brûleur à gaz, devra obligatoirement être confiée à un service après-vente agréé.

16. Garantie et service après vente

Les conditions de garantie sont conformes à la Décision du Comité mixte de l'IEEE n° 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays.

Si vous avez des questions concernant la garantie, le service après-vente ou les pièces de rechange, veuillez bien vous adresser à notre réseau de services Dometic.

Les dommages résultant d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.

Les modifications apportées à l'appareil ou l'utilisation de pièces de rechange qui ne sont pas d'origine Domatic ne sont pas couvertes par la garantie.

Le non-respect des instructions d'installation et du mode d'emploi entraine l'annulation totale de cette garantie.

Veuillez bien préciser le modèle d'appareil, la référence du produit et le numéro de série quand vous prenez contact avec le réseau de services Domatic. Vous trouverez ces informations sur la plaque signalétique située à l'arrière du réfrigérateur.

En cas de problème, procéder aux vérifications suivantes avant de contacter un point de service après vente:

• L'appareil est-il installé à l'endroit adéquat, la ventilation est-elle suffisante?
• L'appareil est-il bien installé en position horizontale?
• La prise électrique est-elle sous tension? Le câble electrolyque de raccordement est-il endommagé?
• Un contact est-il détaché?
• La prise est-elle convenablement raccordée au socle?
• Le thermostat électrique pour fonctionnement sur secteur est-il bien enclenché?
• En cas de fonctionnement au gaz, le bouton de la soupape d'allumage (réglage) a-t-il été appuyé assez longtemps? Le bouton de réglage a-t-il été tourné sur la position MAX? Le robinet de la bouteille de gaz ou le robinet du détendeur est-il ouvert?
• Y a-t-il encore du gaz dans la bouteille? La bouteille est vide si en la secouant, aucun bruit de liquide ne se fait entendre.
• Deux modes de fonctionnement, gaz et électricité, ont-ils été sélectionnés?
• Des aliments chauds ont-ils été déposés dans l'appareil?
• Trop d'aliments ont-ils été déposés en une fois dans l'appareil? Disposer les aliments de telle manière que la circulation d'air ne soit pas entravée. Ne pas utiliser de carton ou de plastique comme intercalaires. Maintenir fermés les récipients à liquides.

Si vous deviez malgré tout contacter le service après-vente. Indiquez la nature de la panne, le type d'appareil, le numéro de produit et le numéro de série (mentions reprises sur la plaque signalétique à l'arrière de l'appareil).

Nous garantissons l'état parfait de cet appareil aux termes de nos conditions de garantie.

Fonctionnement au gaz : butane (ou propane)

Consommation nominale de chaleur: 112 W (118 W)

Consommation minimale de chaleur: 89 W (86 W)

Consommation en gaz : 8,1 g/h (8,4 g/h)

Pression du gaz à l'entrée : Catégorie : 1_3+ 28-30/37 mbar

Exécution : «N»

Fonctionnement à l'électricité :

230 V (réseau) 50 Hz :

75W

L'appareil ne contient pas de CFC/HCFC.

L'étanchéité du circuit de réfrigération a été vérifiée.

Le chromate de sodium est un agent anti-corrosion (dosé à moins de 2% du poids du liquide de refroidissement).

Les appareils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques.

Il est interdit de jeter ce produit dans les ordures ménagères.

Sur les réfrigerateurs Dometic, le symbole figure sur la plaque des caractéristiques (plaque signalétique) apposée à l'intérieur de l'appareil.

18. Recyclage

Après le déballage de l'appareil, vous nevez déposer les matériaux d'emballage auprès d'un centre de recyclage local. À la fin du temps de service de l'appareil, il doit être remis à une firme spécialisée de recyclage, qui reconvertira les matériaux réutilisables. Le reste doit être détruit de manière appropriée.

Cet appareil satisfait aux directives européennes ci-après :

• 73/23/CEE du 19.02.1973 - directive basse tension
• 89/336/CEE du 03.05.1989 (complétée par la directive 92/31/CEE) - directive relative à la compatibilité électromagnétique
• 90/396/CEE (complétée par la directive 93/68/CEE) - directive gaz.

Fig. 1

fig 2

fig 3

fig 4
