Intitulé	Description
Type de produit	Moniteur TFT 17 pouces
Résolution	1280 x 1024 pixels
Technologie d'affichage	TFT LCD
Temps de réponse	5 ms
Angle de vision	Horizontal : 160°, Vertical : 140°
Connectivité	VGA, DVI
Alimentation électrique	100-240V AC, 50/60Hz
Consommation d'énergie	30W (en fonctionnement), < 1W (en veille)
Dimensions approximatives	37.5 x 38.5 x 18.5 cm
Poids	5.5 kg
Compatibilités	PC, Mac, systèmes d'exploitation compatibles avec VGA et DVI
Fonctions principales	Ajustement de la luminosité, contraste, et paramètres d'affichage
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente pour réparations
Sécurité	Conforme aux normes CE, éviter l'exposition à l'humidité
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - TFT 17 SL YAKUMO

Comment connecter mon YAKUMO TFT 17 SL à un ordinateur ?

Pour connecter votre YAKUMO TFT 17 SL à un ordinateur, utilisez le câble VGA ou DVI fourni. Branchez une extrémité au moniteur et l'autre à la sortie vidéo de votre ordinateur. Assurez-vous que le moniteur est sous tension et sélectionnez la bonne source d'entrée.

Que faire si l'écran reste noir ?

Si l'écran reste noir, vérifiez que le moniteur est allumé et que le câble est correctement connecté. Testez le moniteur avec un autre ordinateur pour déterminer si le problème vient du moniteur ou de l'ordinateur.

Comment ajuster la luminosité et le contraste ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de menu situés sur le moniteur. Accédez aux paramètres de l'écran à l'aide du bouton 'Menu' et utilisez les flèches pour naviguer jusqu'aux options de luminosité et de contraste.

Mon YAKUMO TFT 17 SL ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher le moniteur pendant quelques minutes, puis rebranchez-le. Si le problème persiste, il pourrait y avoir une défaillance matérielle.

Est-ce que le YAKUMO TFT 17 SL est compatible avec Windows 10 ?

Oui, le YAKUMO TFT 17 SL est compatible avec Windows 10. Assurez-vous d'avoir les derniers pilotes vidéo installés sur votre ordinateur pour garantir une bonne performance.

Comment nettoyer l'écran du YAKUMO TFT 17 SL ?

Pour nettoyer l'écran, utilisez un chiffon doux et sec pour enlever la poussière. Si nécessaire, vous pouvez légèrement humidifier le chiffon avec de l'eau ou une solution de nettoyage pour écran, mais évitez d'appliquer directement le liquide sur l'écran.

Comment régler la résolution de l'écran ?

Pour régler la résolution de l'écran, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage', puis ajustez la résolution dans les paramètres d'affichage en choisissant la résolution recommandée pour le YAKUMO TFT 17 SL.

Que faire si l'affichage est déformé ?

Si l'affichage est déformé, vérifiez les paramètres de résolution et assurez-vous qu'ils correspondent à la résolution native du moniteur. Vous pouvez également essayer de réinitialiser les paramètres d'affichage dans le menu du moniteur.

Le son ne fonctionne pas, que faire ?

Vérifiez que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Assurez-vous également que le volume n'est pas coupé sur votre ordinateur et que les paramètres audio sont correctement configurés.

MODE D'EMPLOI TFT 17 SL YAKUMO

importantes d'emploi

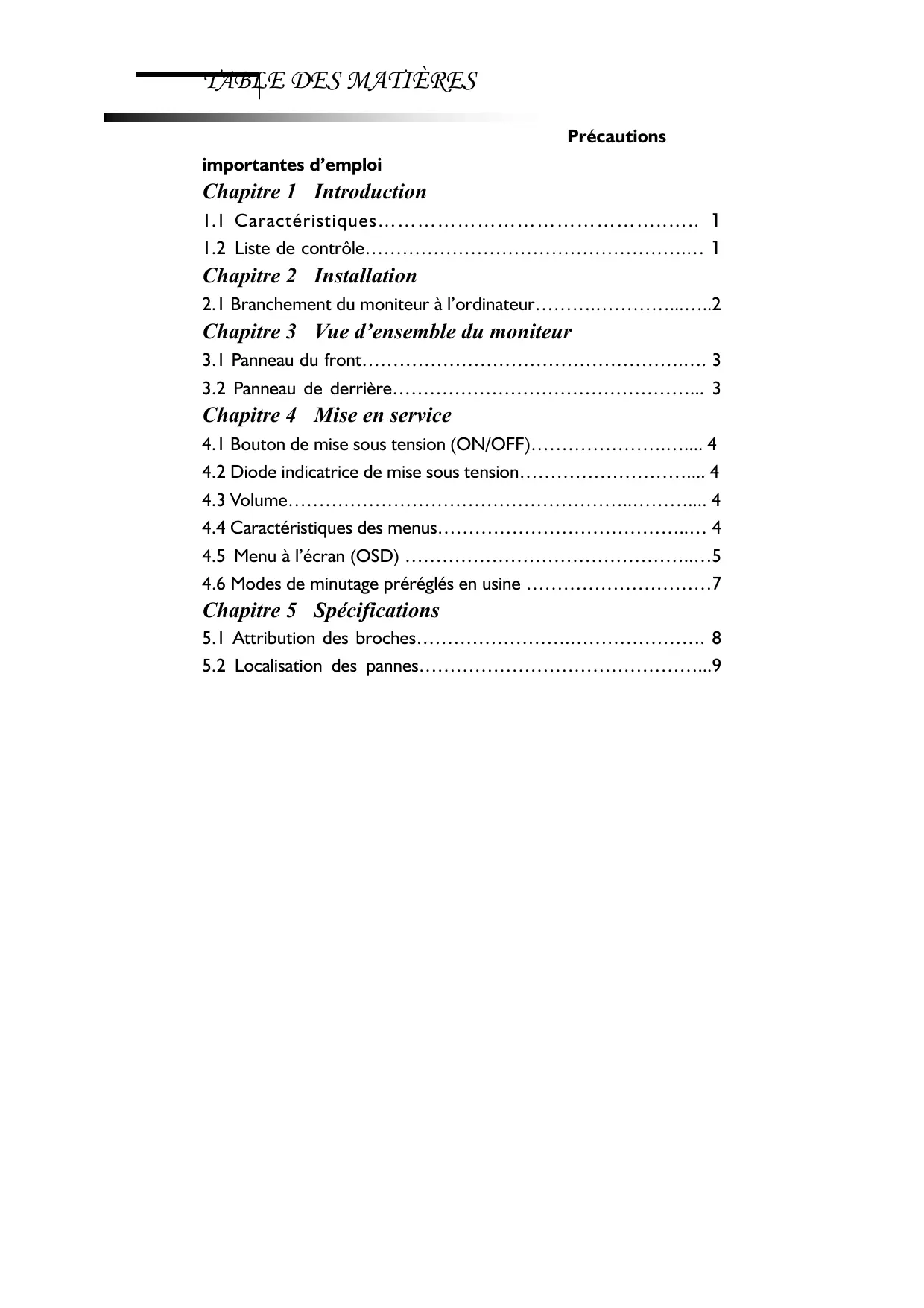

Chapitre 1 Introduction

1.1 Caracteristiques 1
1.2 Lieste de contrôle 1

Chapitre 2 Installation

2.1 Branchement du moniteur à l'ordinateur 2

Chapitre 3 Vue d'ensemble du moniteur

3.1 Panneau du front 3
3.2 Panneau de derriere 3

Chapitre 4 Mise en service

4.1 Bouton de mise sous tension (ON/OFF) 4
4.2 Diode indicatrice de mise sous tension 4
4.3 Volume 4
4.4 Caracteristiques des menus 4
4.5 Menu à l'écran (OSD) 5
4.6 Modes de minutage prérogles en usine 7

Chapitre 5 Spécifications

5.1 Attribution des broches 8
5.2 Localisation des pannes 9

PRECAUTIONS IMPORTANTES D'EMPLOI

I. Lisez toutes les instructions.
2. Avant le nettoyage, débranchez d'abord le fil électricque du secteur. Nettoyez le moniteur en utilisant une étoffe légèrement mouillée. N'utilise jamais de détersifs liquides ou aérosol.
3. Ne pas utiliser le moniter près de l'eau, tel que bagnoire, évier, mache à laver, etc., au sous-sol humide ou pres d'une piscine, etc.
4. Ne pasmettre ou installer le moniteur sur un chariot, un etal ou une table instable, car l'appareil peut en tomber et ainsipar un rique de blessures aux personnes ou de dommages graves de I'appareil lui-meme. N'utilise qu'un chariot ou etal recommande par le fabricant ou vendu conjointement avec I'appareil. Si vous installez le moniteur au mur ou sur une etagere, utilisez la trousse d'assemblage recommandee par le fabricant et suivez les instructions de ladite trousse pour I'assemblage.
5. Les fentes et ouvertures au revers et au dessous sont prévues pour la ventilation. Afin d'assurer un bon fonctionnement de l'appareil et afin d'éviter un surchauffage de celui-ci, voirlez à ce que lesdites fentes et ouvertures ne soient jamais obstruées. Ne pasmettre ou installer le moniteur sur un lit, canapé, une carbette ou sur une surface de telle sorte. Ne pasmettre ou installer l'appareil pres ou sur un radiateur ou apparéil de chauffage, et ne le mettez ou installez pas dans une bibliothèque ou un meuble de rangement à moins qu'une bonne ventilation autour de l'appareil soit garantie.
6. Ne pas poser des objets sur le cable. Mettez le cable d'une manière que personne n'en trèbuche.
7. Ne pas insérer aucun objet de tout genre dans les ouvertures de la boîte de l'appareil car ils peuvent toucher des pièces sous tension ou causer un court-circuit ce qui peut provoquer un risque d'incendie ou un électrochoc. Ne jamais renverser des liquides sur l'appareil.
8. À l'exception des instructions d'ailleurs dans ce manuel, ne tentez jamais à réparer l'appareil vous-même. L'ouverture des boîtiers portant l'advertissement "Ne pas ouvrir" vous exposerera au risque d'électrochoc. Ne faites réparer ou entretenir l'appareil que par le personnel compétente.
9. Débranche l'appareil du secteur et communique avec le personnel compétente au cas des situations suivantes:

a. Au cas d'un dommage du fil électricque ou de la fiche.
b. Au cas d'un renversement d'un liquide sur l'appareil.
c. Au cas où l'appareil a ete exposé à la pluie ou à I'eau.
d. Au cas où l'appareil est tombé ou d'un dommage du boitier.
e. Au cas d'un fonctionnement et performance anomale indiquant la nécessité pour l'entretien.

I.1 Caracteristiques

l Balayage multiple aux fréquences horizontales de 30-60kHz(15"),30-80 kHz(17") et aux fréquences verticales de 60 Hz à 75 Hz
Basé sur micro-processeur avec contrôle OSD (menu à l'écran).
Compatibleité avec la norme IBM VGA, VGA étendue, super VGA, modes IBM XGA ainsi qu'avac les normes VESA de résolution.
Pour une alimentation universelle en courant.
ConformémentaTCO99.
Compatibleité avec Microsoft Windows 9x/2000 et VESA DDC (canal d'affichage de données) 1/2B.

I.2 Nombre de contrôle

Verifiez si les articles suivants soient fournis avec le moniteur LCD dans l'emballage.

Le moniteur
Adaptateur c.a.
Filélectriquec.a.
Cable de signaux
Cable audio

Au cas où un de ces articles n'a pas ete founi, communiquez avec le revendeur ou le service apres vente.

Note:

Conserve bien l'emballage d'origine ainsi que tout le matériel d'emballage du moniteur pour le cas où il sera nécessaire de renvoyer l'appareil afin de le faire vérifier ou réparer.

Installation

2.1 Branchement du moniteur à l'ordinateur

1 Éteignez l'ordinateur et débranchez le fil électrique.
2 Branchez le cable de signaux au port video au revers de l'ordinateur.
3 Branchez le fil électrique du moniteur à l'adaptateur c.a., ensuite branchez l'adaptateur c.a. au connecteur d'alimentation en c.c. au revers du moniteur. N'utilise que l'adaptateur fourni.
4 Connectez le fil électrique de l'ordinateur et du moniteur à une prise de courant à proximité.
5 Allumez l'ordinateur et le moniteur. Si l'écran affiche une image, le monitueur a été branché correctement. S'il n'y a aucune image à l'écran, vérifie tous les branchements.

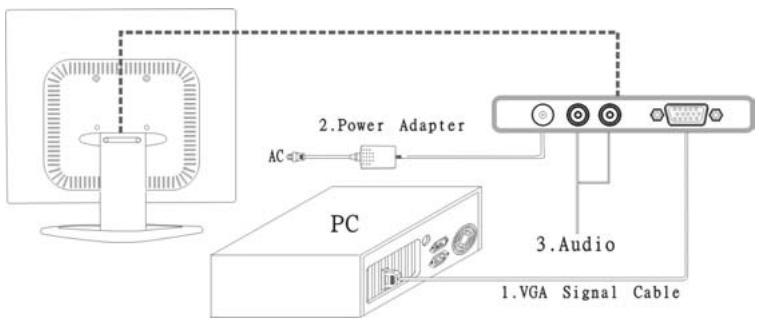

Branchement du moniteur à l'ordinateur et au réseau électrique

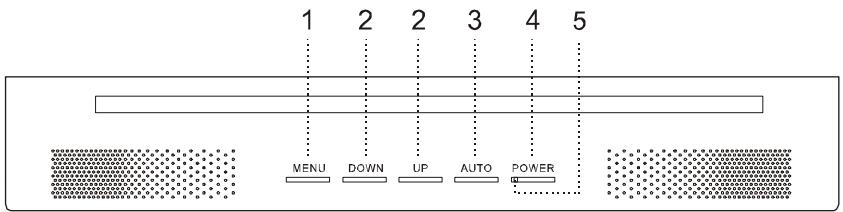

3.1 Panneau du front

I.Touche menu
4. Touche de mise sous tension
2. Touche de selection
5. Diode indicatrice
3.Bouton Auto

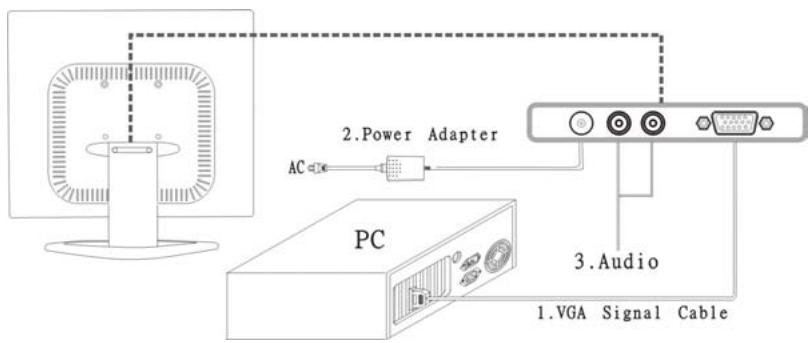

3.2 Panneau du derrière

I. Connecteur d'alimentation

1. Audio In

2. Connecteur d'alimentation

MISE EN SERVICE - Caracteristiques pour l'accès direct

4.1 Bouton de mise sous tension (ON/OFF)

Pourmettrelemonitour sous et hors tension,vouuseutilizez l'interrupteurMarche/Arret L'interrupteurMarche/Arretne séparepas l'appareilde la tension de secteur.Pourrealiser une séparationcomplete,veuysedevezdébrancherla fichesecteur.

4.2 Diode indicatrice de mise sous tension

Cette diode indicate rice s'allumera en bleue pendant la mise en service normal. La diode sera amber lorsque l'appareil est eteint. La diode s'allumera en amber et clignotera lorsque l'appareil est en mode de gestion d'énergie.

4.3 Volume

Cette caractéristique sert à ajuster le volume en l'augmentant ou réduisant.

L'information importante sur le playback audio

Pour réaliser la qualité de son optima des haut-parleurs de moniteur, le cable audio devrait être relié à la douille de Ligne-Dehors (douille de écouteur) de l'ordinateur.

Si vous reliez le cable audio à la douille de Haut-parleur-Dehors (soundcard) de

l'ordinaire, regler le volume sous Windows pour s'étendre entre 20% 40% de la valeur maximum pour réaliser la qualité de son optima.

4.4 Caracteristiques des menus

Les caractéristiques suivantes peuvent accédées en employant le système du menu à l'écran du moniteur. ÀpRES avoir terminé l'ajustage d'une caractéristique, appuyez sur la touche EXIT (quitter) pour quitter le menu.

Suivez la procédure suivant de selection et ajustez une caractéristique par le menu à l'écran (OSD) en observant et suivant les pas ci-dessous.

Phase I : Actionnez la touche MENU pour activer le menu OSD.

L'écran affiche alors le menu principal et les symboles des fonctions de réglage.

Phase 2 : Marquez le cas échéant un autre symbole à l'aide de la touche DOWN ou UP.

Phase 3 : Actionnez la touche MENU pour activer le symbole marqué.

Phase 4 : Sélectionnez avec la touche DOWN ou UP le réglage souhaité.

Phase 5 : Sélectionnez le symbole EXIT pour désactiver le menu OSD.

Phase 6: Répétez les pas 2 à 5 pour faire plus d'ajustages.

Tous les changements sont immédiatement mémorisés.

4.5 Menu à l'écran (OSD)

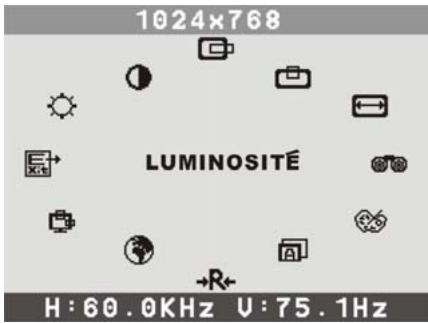

I.Menu principal

Le menu OSD principal des réglages affiche une vue d'ensemble des sélections et fonctions disponibles. Pour exécuter un ajustage de l'image à l'écran, appuyez et relâchez la touche menu.

2. Luminosite

Pour ajuster la luminosité de toute l'image ainsi que du fond.

3. Contraste

Pour ajuster la luminosité de l'image par rapport au fond.

4. Position-H

Pour déplacer l'image horizontally à gauche ou à droit.

5. Position-V

Pour déplacer l'image verticalément en haut ou en bas.

6.Taillie H

Pour augmenter ou réduire la 'hauteur de l'image.

7. Phase

Pour la mise au point et régler la stabilité de l'image.

8. Sélection de couleur

Menu pour y selectionner la couleur.

1024x768

ROUGE

COOL

WARM

H:60.0KHz U:75.1Hz

Mode de selection par utiliser

Couleur à définir par l'utilisateur:CHOISSEZ L'Intensité de couleur individuel pour

intensifier ou réduire le teint rouge, vert ou bleu, ce qui dépend du couleur

Cool

Cette fonction sert à l'ajustage de la température de couleur del'image à l'écran. Elle a été préréglée en usine et il n'est pas possible de la modifier. L'image tire sur le bleu et apparait plus brillante.

Warm

L'imagetire surle rouge et apparait plus blanc commepapier.

9.Auto

Pourmettreàzéro la fonction séLECTIONnée à l'ajustage préréglé en usine. Pour employerce cette fonction, il faut utiliser le mode video préréglé en usine.

II. Langue

Choisissez une des sept langues disponibles.

12. OSD

Yououpezselectionnerl'endroitoule menuaI'ecran (OSD)apparaftraI'ecran.

Position H :

Pour déplacer horizontally le menu OSD à gauche ou à droit.

Position V :

Pour déplacer verticalément le menu OSD en haut ou en bas.

Quitter:

Pour quitter le sous-menu.

sLECTIONné.

4.6 Modes de minutage prérglés en Usine

Mode	Résolution	Horizontale	Verticale
1	720 × 400	31,47 kHz	70 Hz
2	640 × 480	31,47 kHz	60 Hz
3	640 × 480	37,86 kHz	72,8 Hz
4	640 × 480	37,5 kHz	75 Hz
5	800 × 600	37,88 kHz	60,3 Hz
6	800 × 600	48,08 kHz	72,2 Hz
7	800 × 600	46,87 kHz	75 Hz
8	1024 × 768	48,36 kHz	60 Hz
9	1024 × 768	56,48 kHz	70,1 Hz
10	1024 × 768	60,02 kHz	75 Hz
11	1280x1024	63.98kHz	60.02 Hz
12	1280x1024	80.0 kHz	75 Hz

15":modes de 1-10, 17" :modes de 1-12

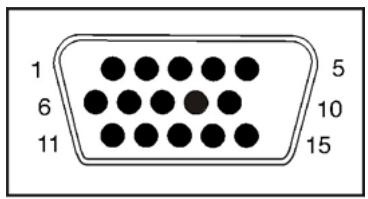

5.1 Attribution des broches

BROCHE	Signal (D-sub)	BROCHE	Signal (D-sub)
1	Rouge	9	5 VDC
2	Vert	10	Mise à la masse
3	Bleu	11	Mise à la masse
4	Mise à la masse	12	SDA (pour DDC)
5	Test automatique	13	Synchr. horiz.
6	Mise à la masse, rouge	14	Synchr. vertic.
7	Mise à la masse, vert	15	SCL (pour DDC)
8	Mise à la masse, bleu

Connecteur signaux

5.2 Localisation des pannes

Avant de consulter le technicien ou le service après vente, veuillez vérifier comme décrit ci-dessous si vous pouvez résoudre le problème à vous-même. Si vous avez besoin d'assistance, communiquez le revendeur de lequel vous avez acquis ce moniteur LCD.

Aucune image n'apparait à l'écran

Le fil électrique doit être bien connecté au moniteur, à l'adaptateur ainsi qu'à la prise de courant.
Vérifiez la connexion par le cable de signaux entre le moniteur et l'ordinateur.
Rajustez la luminosite et le contraste.
Le moniteur est en mode de gestion d'énergie.

L'image à l'écran est trop grande ou trop petite

Rajustez la configuration automatique à l'aide du menu OSD.

Les couleurs apparaisent indistincts

Le cable de signaux a-t-il ete connecte correctement et fermement?
Rajustez le paramètre du couleur à l'aide du menu OSD.

L'image apparait trop claire ou nombre

Rajustez la luminosité ou le contraste à l'aide des boutons de contrôle au menu OSD.

Aucune émission du son ou émission fabile

Vérifiez la connexion du cable audio.
Assurez-vous que le programme de son de l'ordinateur fonctionne bien.
Rajustez le volume dans la configuration de l'émission du son, rajustez la carte audio ou rajustez le paramètre du volume de votre ordinateur.
Reglez le volume avec les touches de contrôle du moniteur.
