TFT 17 AL - Écran d'ordinateur YAKUMO - Notice d'utilisation et mode d'emploi gratuit

Type d'écran	TFT LCD
Taille de l'écran	17 pouces
Résolution	Non précisé
Format d'image	4:3
Contraste	Non précisé
Temps de réponse	Non précisé
Luminosité	Non précisé
Connectivité	Non précisé
Haut-parleurs intégrés	Oui
Consommation électrique	Non précisé
Dimensions (LxHxP)	Non précisé
Poids	Non précisé
Couleur	Argent
Type de support	Socle rond
Compatibilité	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - TFT 17 AL YAKUMO

Comment brancher le YAKUMO TFT 17 AL à mon ordinateur ?

Pour brancher le YAKUMO TFT 17 AL à votre ordinateur, utilisez le câble VGA ou DVI fourni. Connectez une extrémité au port de votre ordinateur et l'autre au port correspondant de l'écran.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est bien branché à une prise électrique et que le câble d'alimentation est correctement connecté. Assurez-vous également que l'ordinateur est allumé.

Comment ajuster la luminosité de l'écran ?

Pour ajuster la luminosité, utilisez les boutons de contrôle situés sur le devant de l'écran. Appuyez sur le bouton 'Menu', puis naviguez jusqu'à 'Luminosité' pour faire les ajustements souhaités.

L'écran affiche des couleurs déformées. Que faire ?

Vérifiez les connexions du câble vidéo. Si le problème persiste, essayez de réinitialiser les paramètres d'affichage en accédant au menu OSD (On-Screen Display) et en sélectionnant 'Réinitialiser'.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humide pour nettoyer l'écran. Évitez les produits chimiques agressifs ou les nettoyants à base d'alcool.

Est-ce que le YAKUMO TFT 17 AL est compatible avec tous les systèmes d'exploitation ?

Oui, le YAKUMO TFT 17 AL est compatible avec la plupart des systèmes d'exploitation, y compris Windows, macOS et Linux. Assurez-vous que les drivers de votre carte graphique sont à jour.

Comment régler la résolution de l'écran ?

Pour régler la résolution, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage' et choisissez la résolution recommandée pour le YAKUMO TFT 17 AL.

Que faire si l'écran clignote ?

Si l'écran clignote, vérifiez le câble vidéo pour vous assurer qu'il est bien connecté. Si le problème persiste, essayez de changer le câble ou de tester l'écran sur un autre ordinateur.

Quelle est la garantie du YAKUMO TFT 17 AL ?

La garantie standard pour le YAKUMO TFT 17 AL est de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation de garantie.

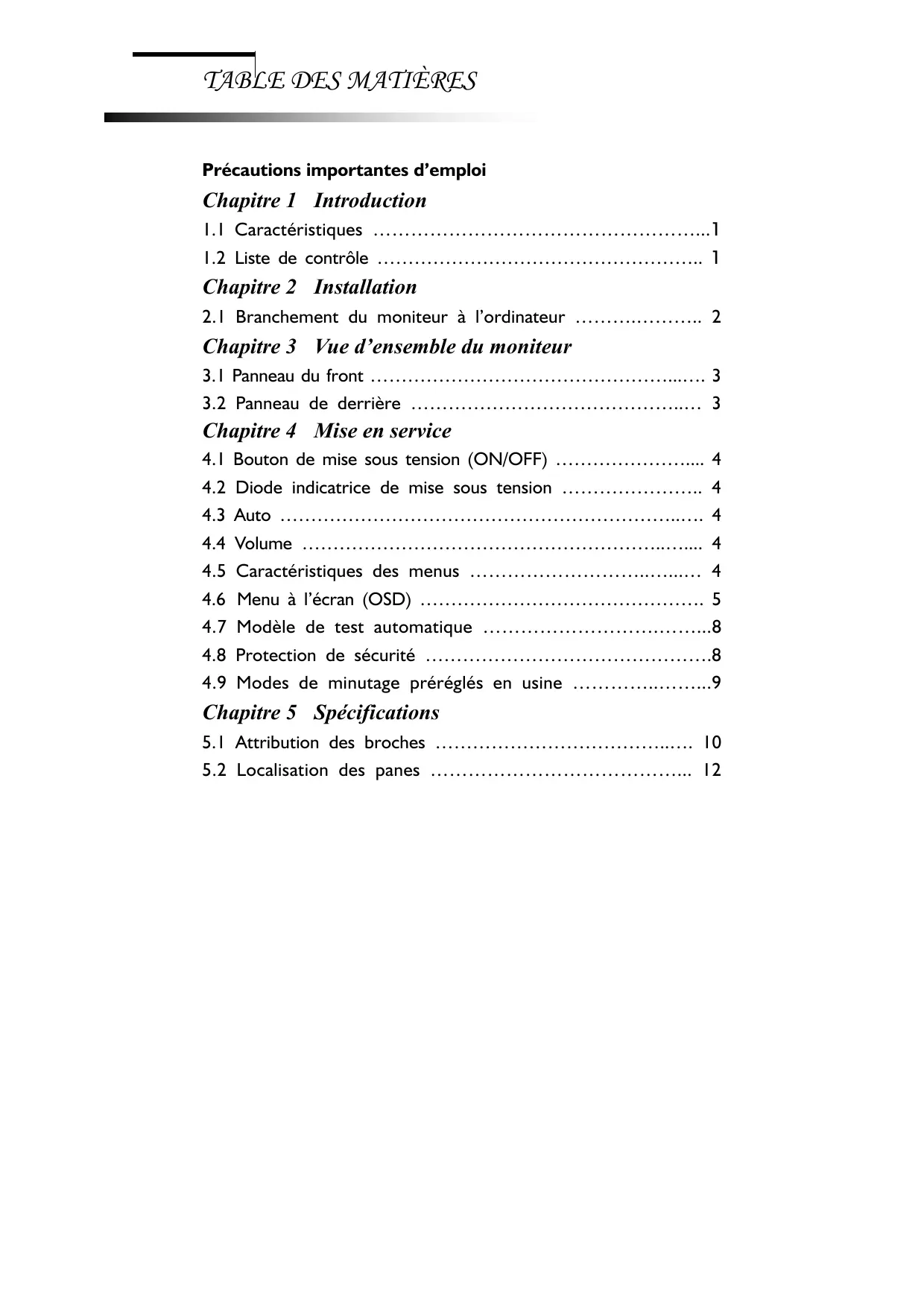

MODE D'EMPLOI TFT 17 AL YAKUMO

Précautions importantes d'emploi

Chapitre 1 Introduction

I.1 Caracteristiques 1
1.2 Lieste de contrôle 1

Chapitre 2 Installation

2.1 Branchement du moniteur à l'ordinateur 2

Chapitre 3 Vue d'ensemble du moniteur

3.1 Panneau du front 3
3.2 Panneau de derrière 3

Chapitre 4 Mise en service

4.1 Bouton de mise sous tension (ON/OFF) 4
4.2 Diode indicatrice de mise sous tension 4
4.3 Auto 4
4.4 Volume 4
4.5 Caracteristiques des menus 4
4.6 Menu à l'écran (OSD) 5
4.7 Modèle de test automatique 8
4.8 Protection de sécurité 8
4.9 Modes de minutage préreglés en usine 9

Chapitre 5 Spécifications

5.1 Attribution des broches 10
5.2 Localisation des panes 12

PRECAUTIONS IMPORTANTES D'EMPLOI

I. Lisez toutes les instructions.
2. Avant le nettoyage, débranchez d'abord le fil électricqu du secteur. Nettoyez le moniteur en utilisant une etoffe légèrement mouillée. N'utilise jamais de détersifs liquides ou aérosol.
3. Ne pas utiliser le moniteur près de l'eau, tel que bagnoire, évier, mache à laver, etc., au sous-sol humide ou près d'une piscine, etc.
4. Ne pasmettre ouinstallerle moniteur sur un chariot,un etal ou une table instable,car l'appareil peut en tomber et ainsi poser un rique de blessures aux personnes ou de dommages graves de l'appareil lui-même.N'utilise qu'un chariot ou etal recommandé par le fabricant ou vendu conjointement avec l'appareil.Si vous installez le moniteur au mur ou sur une étagère,utilise la trousse d'assemblage recommandée par le fabricant et suivez les instructions de ladite trousse pour l'assemblage.
5. Les fentes et ouvertures au revers et au dessous sont prévues pour la ventilation. Afin d'assurer un bon fonctionnement de l'appareil et afin d'éviter un surchauffage de celui-ci, voirlez à ce que lesdites fentes et ouvertures ne soient jamais obstruées. Ne pasmettre ou installer le moniteur sur un lit, canapé, une carbette ou sur une surface de telle sorte. Ne pasmettre ou installer l'appareil pris ou sur un radiateur ou appareil de chauffage, et ne le mettez ou installez pas dans une bibliothèque ou un meuble de rangement à moins qu'une bonne ventilation autour de l'appareil soit garantie.
6. Ne pas poser des objets sur le cable. Mettez le cable d'une manière que personne n'en trèbuche.
7. Ne pas insérer aucun objet de tout genre dans les ouvertures de la boîte de l'appareil car ils peuvent toucher des pieces sous tension ou causeur un court-circuit ce qui peut provoquer un risque d'accordance ou un électrochoc. Ne jamais renverser des liquides sur l'appareil.
8. À l'exception des instructions d'ailleurs dans ce manuel, ne tentez jamais à réparer l'appareil vous-même. L'ouverture des boîtiers portant l'avertissement "Ne pas ouvrir" vous exposer a risque d'électrochoc. Ne faites réparer ou entrenir l'appareil que par le personnel compétente.
9. Débranche l'appareil du secteur et communique avec le personnel compétente au cas des situations suivantes:

a. Au cas d'un dommage du fil électrique ou de la fiche.
b. Au cas d'un renversement d'un liquide sur l'appareil.
c. Au cas où l'appareil a ete exposé à la pluie ou à l'eau.
d. Au cas où l'appareil est tombé ou d'un dommage du boitier.
e. Au cas d'un fonctionnement et performance anomale indiquant la nécessité pour l'entretien.

I.1 Caracteristiques

l Balayage multiple aux fréquences horizontales de 30-60KHz(15"), 30-80KHz(17") et aux fréquences verticales de 60 Hz à 75 Hz.
Basé sur micro-processeur avec contrôle OSD (menu à l'écran).
Compatibleité avec la norme IBM VGA, VGA étendue, super VGA, modes IBM XGA ainsi qu'avac les normes VESA de résolution.
Pour une alimentation universelle en courant.
Conformément a TCO 99.
l Compatibleité avec Microsoft Windows 9x/2000/XP et VESA DDC (canal d'affichage de données) I/2B.

I.2 Nombre de contrôle

Vérifiez si les articles suivants soient fournis avec le moniteur LCD dans l'emballage.

Le moniteur
Adaptateur c.a.
Fil electrique c.a.
Cable de signaux
Cable audio

Au cas où un de ces articles n'a pas ete fourni, communiquez avec le revendeur ou le service apres vente.

Note:

Conserve bien l'emballage d'origine ainsi que tout le matériel d'emballage du moniteur pour le cas où il sera nécessaire de renvoyer l'appareil afin de le faire vérifier ou réparer.

Installation

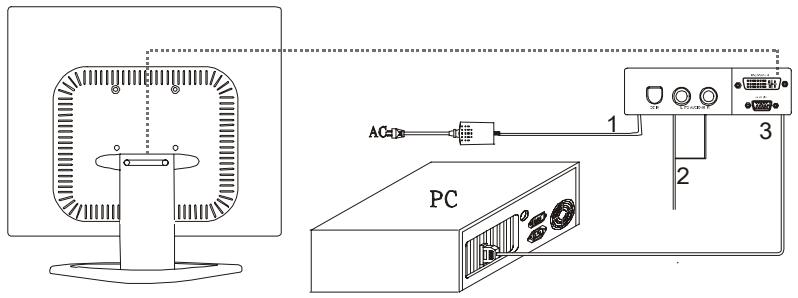

2.1 Branchement du moniteur à l'ordinateur

I Éteignez l'ordinateur et débranchez le fil électrique.
2 Branchez le fil électrique du monieur à l'adaptateur c.a., ensuite branchez l'adaptateur c.a. au connecteur d'alimentation en c.c. au revers du monieur. N'utilise que l'adaptateur fourni. pour DVD ou VTR.
3 Branchez le connecteur PC AUDIO IN dans l'audio in pour PC.
4 Branchez le cable de signal 15Pin DVI ou D-Sub au port video à l'arrière de votre ordinateur.
5 Connectez le fil électrique de l'ordinateur et du moniteur à une prise de courant à proximé.
6 Allumez l'ordinateur et le moniteur. Si I'écran affiche une image, le moniteur a été branché correctement. S'il n'y a aucune image à I'écran, vérifie tous les branchements.

Branchement du moniteur à l'ordinateur et au réseau électrique

Vue d'ensemble du moniteur

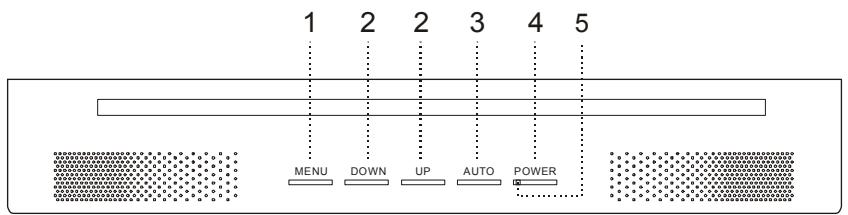

3.1 Panneau du front

I. Touche menu (MENU)

1. Touche de mise sous tension

2. Touche de selection(DWON/UP)

3. Diode indicatrice

4. Bouton Auto (AUTO)

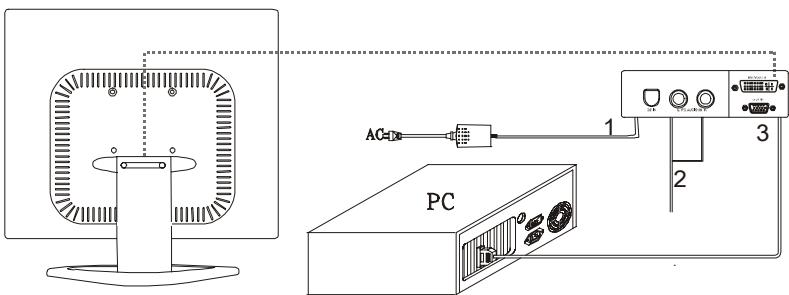

3.2 Panneau du derrière

I. ENTREE ALIMENTATION

1. ENTREE AUDIO

2. ENTREE DVI/VGA

MISE EN SERVICE - Caracteristiques pour l'accès direct

4.1 Bouton de mise sous tension (ON/OFF)

Cette touche sert à allumer et éteindre le moniteur.

REMARQUE: Le bouton ON/OFF ne déconnecte pas l'appareil de l'alimentation principale. Pour débrancher entièrement l'alimentation principale veuilles retarder la prise d'alimentation du socket.

4.2 Diode indicatrice de mise sous tension

Cette diode individatrice s'allumera en bleue pendant la mise en service normal. La diode sera amber lorsque l'appareil est eteint. La diode s'allumera en amber et clignotera lorsque l'appareil est en mode de gestion d'énergie.

4.3 Auto

Fonction du paramétrage automatique : Appuyez sur le bouton AUTO puis relâchez-le, le mode d'affichage et de réglage automatique se règlera sur un résultat maximal selon les paramètres VGA.

Fonction de la recherche automatique : Appuyez pendant 2 secondes sur le bouton AUTO pour entrer le mode de recherche de signal. Vous pouvez faire votrechioix entre les signaux en pressant le bouton AUTO pendant 2 secondes.

4.4 Volume

Cette caractéristique sert à ajuster le volume en l'augmentant ou réduisant.

4.5 Caracteristiques des menus

Les caractéristiques suivantes peuvent accédées en employant le système du menu à l'écran du moniteur. ÀpRES avoir terminé l'ajustage d'une caractéristique, appuyez sur la touche EXIT (quitter) pour quitter le menu.

Suivez la procédure suivante de selection et ajustez une caractéristique par le menu à l'écran (OSD) en observant et suivant les pas ci-dessous.

Paso I. Appuyez sur la Touche menu UP pour activer le menu OSD.
Paso 2. Appuyez sur la Touche de seLECTION DOWN ou sur la Touche de selection UP pour défilier la selection UP marquee en gris à travers la liste de la fonction principale.
Paso 3. Àpès avoir sélectionné la fonction désirée, appuyez de nouveau sur la touche menu. Le sous-menu (deuxieme page) apparaitra auprès du menu principal.
Paso 4. Pressez sur le Bouton Menu et relâchez-le à nouveau, la couleur des articles régés et de la barre de déroulement sera modifiée, passant du gris au bleu.
Paso 5. Pour effectuer votre réglage, pressez sur DOWN dans le sens inverse des aiguilles d'une montre pour diminuer ou pressez sur UP dans le sens des aiguilles d'une montre pour augmenter le réglage.
Paso 6. Appuyez de nouveau sur la touche menu et relâchéz-la pour faire mémoriser la modification. La couleur de la barre de défilament changera en noire. Il est

également possible de sélectionner les autres fonctions à ajuster en appuyant sur

DOWN ou UP. De plus, vous pouvez selectionner l'icone EXIT (quitter) et appuyer de nouveau sur la touche menu afin de returner au menu principal.

Paso 7. Répétez les pas 2 à 6 pour faire plus d'ajustages.

4.6 Menu à l'écran (OSD)

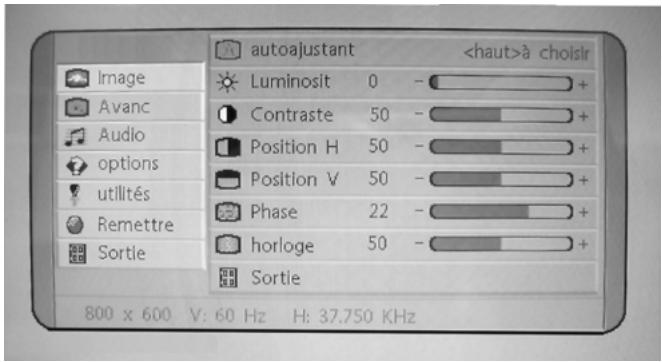

Menu principal

Le menu OSD principal des réglages affiche une vue d'ensemble des sélections et fonctions disponibles. Pour executer un ajustage de l'image à l'écran, appuyez et relâchez la touche menu.

Analogue RGB / Numérique RGB


1. autoajustant A

Pressez sur le bouton UP, réglez automatiquement le mode d'affichage sur la(Meilleure) performance selon les paramètres VGA.

1. luminosit

Pour ajuster la luminosité de toute l'image ainsi que du fond.

1. contraste ①

Pour ajuster la luminosité de l'image par rapport au fond.

1. position H

Pour déplacer l'image horizontally à gauche ou à droit.

1. position V

Pour déplacer l'image verticalément en haut ou en bas.

1. phase

Pour la mise au point et régler la stabilité de l'image.

7.horloge 33

Pour augmenter ou diminuier la taille horizontally de l'image

8.sortie

Pour sortir du menu.

Avancés

I.acuit A

Règle l'acuité de l'image.

1. couleur
   Vous avez le choix de 4 options

frais

Ce choix contrôle la température de la couleur de l'image sur l'écran. C'est un pré-réglage usine qui ne peut être modifié. Le résultat obtenu est plus bleu et plus brillant.

naturel

Le résultat obtenu est rougeâtre et plus proche du papier blanc.

chaud

Le résultat obtenu est jaunâtre et plus proche du papier blanc.

usager

Vou pousse régler vous-même l'intensité de la couleur individuelle. Augmentez ou diminuez le rouge, vert ou bleu selon la couleur sélectionnée.

rouge

Augmentation ou diminution du rouge.

vert

Augmentation ou diminution du vert.

bleu

Augmentation ou diminution du bleu.

sortie

Pour sortir du menu principal

Audio

I. volume

Utilisez DOWN pour une diminution du volume et UP pour une augmentation du volume.

1. muet

Choisissez on ou off pour le réglage du son sur sourdine.

3.sortie

Pour sortir du menu principal.

Options

1.osd

Pour déplacer l'image OSD.

1. position-h osd

Pour déplacer horizontally à gauche ou à droite l'image OSD.

1. position-v osd

Pour déplacer l'image OSD verticalément vers le bas ou vers le haut.

1. langue

Vous pouvezCHOISIR une des neuf langues dont vous avez besoin.

5.sortie

Pour sortir du menu principal.

Utilés

I.Temps d'arrêt osd

Vous pouvez désirier le temps d'attente du moniteur avant de fermer le menu OSD après avoir effectué le dernier réglage. Les可以选择 du réglage du temps sont de 60 secondes à partir de OFF.

2.the fond de l'osd

You pouezCHOISIR opaque ou translucide pour changer I'arriere plan de I'OSD.

1. source de Icône

Choisissez on ou off pour afficher l'icone OSD.

4.sortie

Pour sortir du menu principal.

Remetre

I. rappeler mémoire

Reprogrammez sur le réglage usine le bouton illuminé. L'utilisateur doit utiliser le mode video du réglage usine pour utiliser cette fonction.

2.sortie

Pour sortir du menu principal.

Sortie

Pour sortir du menu OSD

4.7 Modèle de test automatique

Si le signal video de l'ordinateur n'atteint pas le moniteur, celui-ci affichera un modele de test automatique.

4.8Protection de sécurité

Lorsque la fréquence du signal video de l'ordinateur se trouve hors de sa portée, le moniteur entre dans un mode auto-protection et un message averissement de l'OSD apparait sur l'écran.

4.9 Modes de minutage préreglés en usine

Résolution	Horizontale	Verticale
720 × 400	31.47 kHz	70 Hz
640 × 480	31.47 kHz	60 Hz
640 × 480	37.86 kHz	72,8 Hz
640 × 480	37.5 kHz	75 Hz
800 × 600	37.88 kHz	60.3 Hz
800 × 600	48.08 kHz	72.2 Hz
800 × 600	46.87 kHz	75 Hz
1024 × 768	48.36 kHz	60 Hz
1024 × 768	56.48 kHz	70.1 Hz
1024 × 768	60.02 kHz	75 Hz
1280 x 1024	63.98 kHz	60.02 Hz

15":modes de 1-10, 17":modes de 1-11

Specifications

5.1 Attribution des broches

Assignnation du pin connecteur de signal DVI

PIN	Signal (DVI)	PIN	Signal (DVI)
1	TMDS Donnée 2-	16	Détection prise chaude
2	TMDS Donnée 2+	17	TMDS Donnée 0-
3	TMDS Donnée 2/4 protection	18	TMDS Donnée 0+
4	TMDS Donnée 4-	19	TMDS Donnée 0/5 shield
5	TMDS Donnée 4+	20	TMDS Donnée 5-
6	DDC Heure	21	TMDS Donnée 5+
7	DDC Donnée	22	Protection de l'houre
8	Synchronique Vertical Analogue	23	Heure-
9	TMDS Donnée 1-	24	Sortie video Analogue B
10	TMDS Donnée 1+
11	TMDS Protection Donnée 1/3
12	TMDS Donnée 3-
13	TMDS Donnée 3+
14	Alimentation +5V
15	Sol

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

17 18 19 20 21 22 23 24

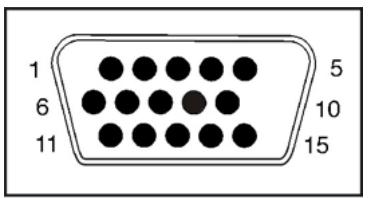

Assignnation de pin connecteur de Signal D-Sub I5 Pin

BROCHE	Signal (D-sub)	BROCHE	Signal (D-sub)
1	Rouge	9	5 VDC
2	Vert	10	Mise à la masse
3	Bleu	11	Mise à la masse
4	Mise à la masse	12	SDA (pour DDC)
5	Test automatique	13	Synchr. horiz.
6	Mise à la masse, rouge	14	Synchr. vertic.
7	Mise à la masse, vert	15	SCL (pour DDC)
8	Mise à la masse, bleu

Connecteur signaux

5.2 Localisation des pannes

Avant de consulter le technicien ou le service après vente, veuillez vérifier comme décrit ci-dessous si vous pouvez résoudre le problème à vous-même. Si vous avez besoin d'assistance, communiquez le revendeur de lequel vous avez acquis ce moniteur LCD.

Aucune image n'apparait à l'écran

Le fil électrique doit être bien connecté au moniteur, à l'adaptateur ainsi qu'à la prise de courant.
Vérifiez la connexion par le cable de signaux entre le moniteur et l'ordinateur.
Rajustez la luminosité et le contraste.
Le monitueur est en mode de gestion d'énergie.

L'image à l'écran est trop grande ou trop petite

Rajustez la configuration automatique à l'aide du menu OSD.

Les couleurs apparaisent indistincts

Le cable de signaux a-t-il ete connecte correctement et fermement?
Rajustez le paramètre du couleur à l'aide du menu OSD.

L'image apparait trop claire ou nombre

Rajustez la luminosite ou le contraste à l'aide des boutons de contrôle au menu OSD.

Aucune émission du son ou émission fabile

Vérifiez la connexion du cable audio.
Assurez-vous que le programme de son de l'ordinateur fonctionne bien.
Rajustez le volume dans la configuration de l'émission du son, rajustez la carte audio ou rajustez le paramètre du volume de votre ordinateur.
Reglez le volume avec les touches de contrôle du moniteur.
