BETA 52 - Microphone dynamique SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone dynamique pour instruments de percussion
Caractéristiques techniques principales	Réponse en fréquence : 20 Hz - 10 kHz, Directivité : cardioïde, Sensibilité : -51 dBV/Pa
Alimentation électrique	Non requise (microphone passif)
Dimensions approximatives	Longueur : 170 mm, Diamètre : 60 mm
Poids	0,5 kg
Compatibilités	Compatible avec la plupart des systèmes de sonorisation et enregistreurs
Fonctions principales	Idéal pour les batteries, percussions et instruments à vent
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange disponibles via le fabricant
Sécurité	Éviter les chocs mécaniques, ne pas exposer à des températures extrêmes
Informations générales utiles	Garantie de 2 ans, conçu pour une utilisation professionnelle

FOIRE AUX QUESTIONS - BETA 52 SHURE

Comment connecter le SHURE BETA 52 à un amplificateur?

Pour connecter le SHURE BETA 52 à un amplificateur, utilisez un câble XLR vers XLR. Branchez une extrémité dans la sortie du microphone et l'autre dans l'entrée de l'amplificateur.

Quel type de support est recommandé pour le SHURE BETA 52?

Il est recommandé d'utiliser un support de microphone classique ou un micro sur pied pour une meilleure stabilité et positionnement.

Comment régler le niveau de gain pour le SHURE BETA 52?

Pour régler le niveau de gain, commencez avec un réglage bas sur la console ou l'amplificateur, puis augmentez progressivement tout en surveillant le niveau de sortie et en évitant la saturation.

Le SHURE BETA 52 est-il adapté pour les instruments à percussion?

Oui, le SHURE BETA 52 est conçu pour capturer des sons puissants et est particulièrement adapté pour les instruments à percussion tels que les caisses claires et les grosses caisses.

Quelle est la plage de fréquences du SHURE BETA 52?

La plage de fréquences du SHURE BETA 52 est de 20 Hz à 10 kHz, ce qui le rend idéal pour les basses fréquences.

Comment nettoyer correctement le SHURE BETA 52?

Pour nettoyer le SHURE BETA 52, utilisez un chiffon doux légèrement humidifié. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le microphone.

Pourquoi le son du SHURE BETA 52 est-il faible?

Un son faible peut être causé par un mauvais réglage du gain, un câble défectueux ou un problème avec l'amplificateur. Vérifiez chaque élément pour identifier le problème.

Le SHURE BETA 52 nécessite-t-il une alimentation fantôme?

Non, le SHURE BETA 52 est un microphone dynamique et ne nécessite pas d'alimentation fantôme pour fonctionner.

Comment éviter les bruits de manipulation lors de l'utilisation du SHURE BETA 52?

Utilisez un support de microphone robuste et évitez de toucher le microphone ou le câble pendant l'enregistrement. Vous pouvez également utiliser un filtre anti-pop.

Quelle est la meilleure distance pour placer le SHURE BETA 52 par rapport à la source sonore?

Il est recommandé de placer le SHURE BETA 52 à environ 15 à 30 cm de la source sonore pour obtenir le meilleur son sans distorsion.

MODE D'EMPLOI BETA 52 SHURE

Le Shure BETA 52^® A est un microphone dynamique à haut niveau de sortie représentant une courbe de réponse spécialement étudiée pour les grosses-caisses et autres instruments bassé. Il offre une attaque et un "punch" exceptionnels et une qualité de studio, même dans des conditions de pression acoustique extrême.

Le BETA 52A maintain une configuration cardioïde dans toute sa gamme de fréquences pour assurer un gain élevé avant Larsen et un excellent rejet des bruits indésirables. L'adaptateur de pied intégral, réglable et verrouillable avec connecteur XLR simplifie l'installation, en particulier lorsque le micro est placé à l'intérieur de la grossse caisse. La grille en acier trempe protège le BETA 52A des rigueurs des tournées.

AVANTAGES

• Courbe de réponse spécifique étudiee pour les grosses-caisses et instruments basse.
• L'adaptateur de pied intégral, régiable et verrouillable avec connecteur XLR simplifie l'installation, en particulier lorsqu'que le micro est placé à l'intérieur de la grossse caisse.
• Qualité studio, même à des pressions acoustiques élevées
• Configuration supercardioïde pour un gain élevé avant Larsen et rejet supérieur des bruits indésirables
• Grille en acier trempe résistante à l'usure et aux mauvais traitements.
• Système antichocs pneumatique avancé, réduisant la transmission des bruits mécaniques et des vibrations
• Aimant au néodymium pour un rapport signal/bruit élevé
• Faible sensibilité aux changements d'impédance de charge
• Qualité et fiabilité légendaires de Shure.

Les applications les plus courantes du BETA 52A sont indiquées dans le tableau ci-dessous. Ne pas oublier que la technique de placement des micros est surtout une question de goût personnel et qu'il n'y a pas de position "correcte".

APPLICATION	PLACEMENT SUGGÉRÉ	SONORIT
Grosse caisse	5 à 7,5 cm de la peau de frappe, légèrement décalé par rapport à la batte.20 à 30 cm de la batte, dans son axe.20 à 30 cm de la batte, 20 à 30 cm du cerclage.5 à 7,5 cm de la peau de résonnance, dans l'axe de la batte (caisses à double cer-clage seulement).	Attaque franche, basse maximum, pression acoustique maximum. Attaque moyenne, son équilibré. Attaque moyenne, petit son, basses réduites. Attaque douce, son équilibré et résonnant. REMARQUE: pour un son plus "net" placer un coussin ou une couverture dans le bas de la caisse, contre la peau de frappe
Amplis de bassé électrique	2,5 cm du haut-parleur, au centre.2,5 cm du haut-parleur, sur le bord de la membrane.10 à 15 cm du haut-parleur, au centre.60 à 90 cm du haut-parleur, au centre.	Attaque franche, dominance graves. Attaque franche, son plus aigu. Attaque franche, son plein et équilibré. Attaque douce, son plus aigu.

MONTAGE DU BETA 52A SUR UN PIED DE MICROPHONE

L'adaptateur de pied intégré présente un système de verrouillage dynamique permettant d'ajuster la position du microphone tout en empêchant qu'il glisse s'il est heures' par les baguettes du bateur. Pour monter le microphone BET 52A sur un pied et ajuster la position, procéder comme suit :

1. Visser l'adaptateur intégré sur le haut d'un pied de microphone (voir la figure 3). S'assurer que la vis de blocage de l'adaptateur est desserrée. Régler la hauteur du pied.
2. Faire pivoter le microphone BETA 52A jusqu'à la position désirée par rapport à la peau de la caisse ou au haut-par-leur.
3. Serrer la vis de blocage a la main (en la tournant vers la droite) pour bloquer le microphone en position. NE PAS serrer la vis en excès.
4. Si nécessaire, modifier légèrement la position du microphone sans desserrer la vis.
5. Brancher un cable de microphone sur le connecteur XLR intégré.

CHARACTERISTIQUES

Type

Dynamique (bobine mobile)

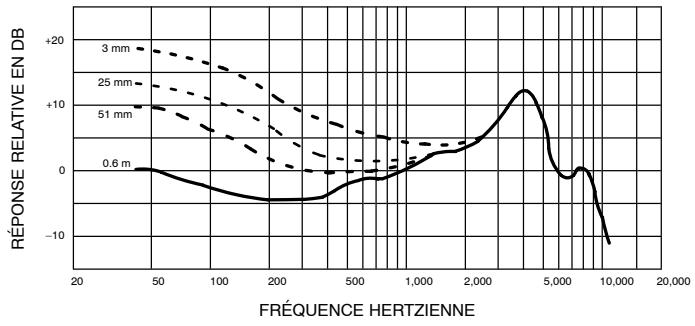

Courbe de réponse

20 à 10 000 Hz (voir la figure 1)

REMARQUE : la courbe ci-dessous montre la réponse en axe à une distance de 60 cm d'une source sonore uniforme. La courbe de réponse peut varier en fonction du placement du microphone.

COURSE DE RÉPONSE TYPIQUE FIGURE 1

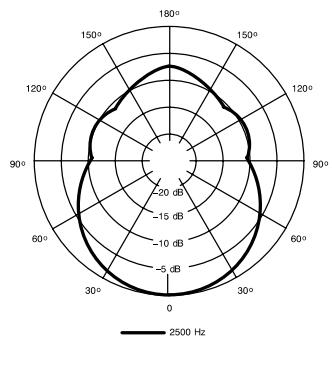

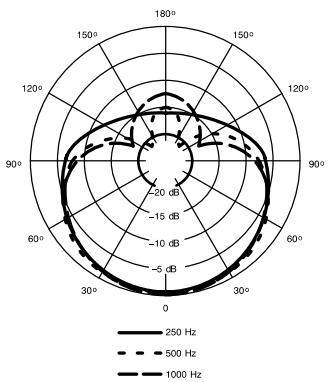

Courbe de directivité

Supercardioide, rotativement symétrique autour de l'axe du microphone (voir la figure 2)

COURBES DE DIRECTIVITÉ TYPIQUES FIGURE 2

Niveau de sortie (à 1000 Hz)

Tension en circuit ouvert: -64 dBV/Pa* (0,6 mV)

*1 Pa = 94 dB SPL

Impedance

L'impédance nominale est de 150 Ω (45 Ω réelle) pour connexion aux entrées de micros basse impédance.

Phase

Une pression positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3.

Pression acoustique maximum

174 dB à 1 000 Hz (calculée)

Connecteur

Connecteur professionnel 3 broches type XLR.

Corps

Fonte émailé bleu argenté avec grille sphérique matte en acier trempe.

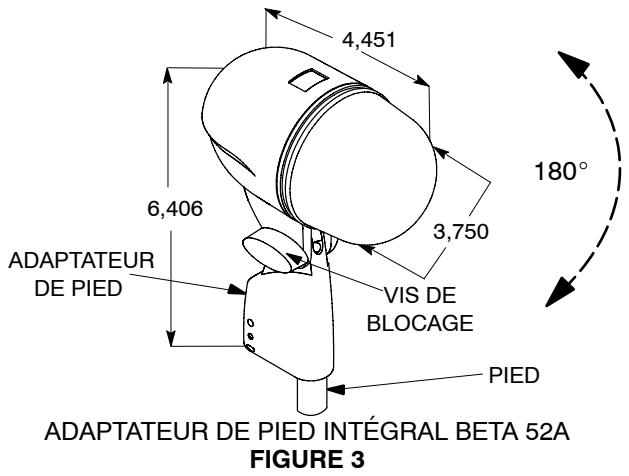

Adaptateur de pied régliable, verrouillable

Intégral, à emboitement, verrouillable, régiable à travers 180^ avec filt standard de 5/8 –27 (voir la figure 3).

Poids net

605 grammes

HOMOLOGATION

Autorisé à porter la marque CE. Conformé à la directive CEM européen 89/336/CEE. Conformé aux critères applicables de test et de performances de la norme européen EN 55103 (1996) parties 1 et 2 pour les environnements résidentiels (E1) et d'industrie légère (E2).

ACCESSIONS FOURNIS

Étui derangement 26A25

Adaptateur de filet 5/8 à 3/8 po. (Europe) 95A2050

Prise (connecteur) 90F1984

Pour plus de détails sur les réparations ou les pieces, contacter le service Entretien Shure au 1-800-516-2525. À l'extérieur des États-Unis, contacter le centre de réparations Shure/agréé.

MODELL BETA 52®A

DYNAMISCHES SUPERNIEREN-TAUCHSPUL-MIKROPHON FÜR INSTRUMENTE

ALLGEMEINES
