Type de produit	Chargeur universel pour ordinateurs portables et autres batteries
Marque	ACOMAX
Modèle	CHARGEUR UNIVERSEL
Tension d'entrée	11 V à 14 V continu (prise allume-cigare)
Tension de sortie	15 / 16 / 18 / 19 / 20 V continu à 3,5 A max ; 20 / 24 V continu à 2,9 A max
Puissance maximale	70 Watts
Fusible de protection	10 Ampères, remplaçable
Fonctions principales	Chargeur auto-régulé, protection contre les surcharges et courts-circuits, tension de sortie ajustable, faible consommation, rendement élevé, témoin lumineux de fonctionnement
Sélection de tension	Via un sélecteur sur l'appareil, selon la tension indiquée sur la batterie ou l'ordinateur
Connecteurs fournis	Embouts de différentes tailles avec détrompeur, polarité positive au centre
Installation	Brancher sur prise allume-cigare du véhicule ; démarrer le moteur avant branchement
Entretien	Vérifier et remplacer le fusible si le témoin lumineux est inactif ; débrancher lorsqu'inutilisé
Sécurité	Ne pas utiliser pour des applications >70W ; ne pas ouvrir le boîtier ; vérifier polarité avant branchement ; éteindre l'ordinateur pour connecter/déconnecter
Pièces détachées	Fusible 10A (disponible dans le commerce)
Réparabilité	Remplacement du fusible possible par l'utilisateur ; ne pas ouvrir le boîtier pour d'autres réparations
Informations générales	Conçu pour la plupart des ordinateurs notebook ; peut charger d'autres batteries sous réserve de vérifier tension et polarité

FOIRE AUX QUESTIONS - CHARGEUR UNIVERSEL ACOMAX

Comment sélectionner la bonne tension de sortie ?

Vérifiez la tension admissible indiquée sur la plaque de votre ordinateur ou le chargeur secteur. Réglez le sélecteur sur l'appareil à la tension correspondante (15, 16, 18, 19, 20 ou 24 V).

Que faire si le témoin lumineux vert ne s'allume pas ?

Vérifiez le fusible : dévissez la bague en plastique de la prise allume-cigare, retirez le fusible et inspectez-le. S'il est opaque ou son filament brisé, remplacez-le par un fusible de 10 A.

Puis-je charger d'autres appareils qu'un ordinateur portable avec ce chargeur ?

Oui, mais vous devez impérativement vérifier la tension d'alimentation et la polarité de l'appareil. Une tension trop élevée ou une inversion de polarité peut endommager le matériel.

Comment brancher correctement le chargeur ?

1. Éteignez l'ordinateur. 2. Sélectionnez la tension. 3. Choisissez l'embout adapté et insérez-le dans la prise de charge. 4. Branchez la prise allume-cigare dans le véhicule (moteur allumé). Le témoin vert confirme le fonctionnement.

Quelle est la puissance maximale supportée par le chargeur ?

La puissance maximale est de 70 Watts. Ne dépassez pas cette limite pour éviter tout risque de surcharge.

Puis-je utiliser le chargeur sans démarrer le moteur du véhicule ?

Il est recommandé de démarrer le moteur avant de brancher le chargeur pour éviter de décharger la batterie du véhicule. Utilisez-le uniquement sur une alimentation 12 V continu.

Que faire si la prise allume-cigare chauffe pendant l'utilisation ?

Une chaleur modérée est normale en utilisation prolongée, mais si elle devient excessive, débranchez immédiatement et vérifiez les connexions. Assurez-vous que la puissance ne dépasse pas 70 W.

Comment vérifier la polarité du connecteur ?

Le chargeur est conçu avec une polarité positive au centre et la masse sur la partie externe (borne négative). Le détrompeur empêche une insertion incorrecte. Ne forcez jamais un connecteur.

Où puis-je trouver un fusible de rechange ?

Le fusible est un modèle standard de 10 A, disponible dans les magasins d'électronique ou en ligne. Vérifiez visuellement son état avant de le remplacer.

Puis-je laisser le chargeur branché en permanence dans la voiture ?

Il est conseillé de débrancher le chargeur de la prise allume-cigare lorsqu'il n'est pas utilisé pour éviter toute décharge de la batterie du véhicule ou tout risque de surchauffe.

MODE D'EMPLOI CHARGEUR UNIVERSEL ACOMAX

Cet adaptateur est un chargeur de batteries auto-régulé de courant continu.

Il se connecte sur la prise allume-cigare de votre véhicule.

Il a été conçu pour fonctionner avec la plupart des ordinateurs notebook du marché.

Équipé d'une protection contre les surcharges et les courts-circuits, la tension qu'il délivre peut varier de 15 V à 24 V en toute sécurité.

Tension de sortie stabilisée avec faibles interférences et faibles variations. Tension de sortie ajustable. Basse consommation et rendement élevé. Témoin lumineux de fonctionnement.

Cet appareil peut également servir à charger les batteries d'autres produits que les ordinateurs.

Cependant, il faut veiller à bien vérifier les tensions d'alimentation ainsi que la polarité des produits concernés.

UTILISATION

Sélection de la tension.

Vérifier la tension admissible de vos batteries indiquée sur la plaque d'information de votre ordinateur, sur votre chargeur secteur de batteries ou dans le manuel d'utilisation de votre machine.

Régler la tension de sortie du chargeur avec le sélecteur situé sur l'appareil.

Connecteur et polarité.

Déterminer la taille de l'embout correspondant au connecteur de votre ordinateur.

L'insertion de l'embout est protégée par un système de détrompeur. Quel que soit le connecteur choisi, celui-ci se présentera toujours avec la polarité positive au centre et la masse sur la partie externe. Inverser la polarité pourrait provoquer des dommages irréversibles à votre ordinateur.

Communément, la polarité électrique se présente comme ci-après :

Enficher le connecteur dans la prise de chargement de la batterie.

Insérer la seconde prise de l'adaptateur dans la fiche allume-cigare du véhicule.

Un témoin lumineux vert indiquera la mise en fonction.

Si le témoin lumineux reste inerte, vérifier le fusible.

Notre batterie sur recharge. Si le témoin de charge de votre ordinateur est inactif, vérifier les connexions. En allumant votre ordinateur, vous pouvez constater son fonctionnement via une source externe.

Remplacement du fusible.

Pour vérifier ou remplacer le fusible, dévisser la bague plastique au bout de la prise allume-cigare. Contrôler visuellement le fusible. S'il est opaque ou si le filament est brisé, changer le fusible. Le fusible de cet appareil est de 10A.

SPÉCIFICATIONS

Tension d'entrée : 11V à 14V courant continu

Tension de sortie : 15 /16 /18 /19 /20V courant continu à 3,5A max

Tension de sortie : 20 /24V courant continu à 2,9A max

Puissance : 70 Watts

Fusible de protection : 10 Ampères

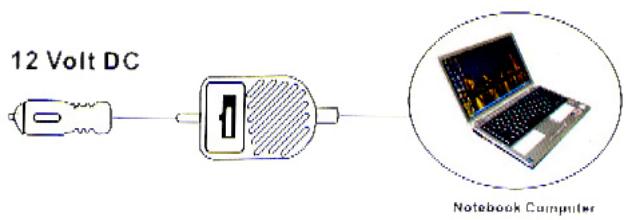

Installation rapide du chargeur batterie pour voiture

VFr 1.1

PRÉCAUTIONS

Utiliser uniquement l'alimentation 12 V continu d'un véhicule. Vérifier la tension d'alimentation et la polarité de la prise de l'ordinateur. Une tension trop importante ou une inversion de polarité peut endommager votre matériel. Ne pas utiliser ce chargeur pour des applications d'une puissance supérieure à 70 W. Ne pas ouvrir le boîtier du chargeur. Débrancher la prise du réceptacle allume-cigare lorsque vous n'utilisez pas l'adaptateur. Toujours éteindre l'ordinateur pour connecter ou déconnecter l'adaptateur. Démarrer le moteur du véhicule avant de brancher la prise allume-cigare. Lors d'une utilisation prolongée, la pointe de la prise allume-cigare peut devenir chaude.
