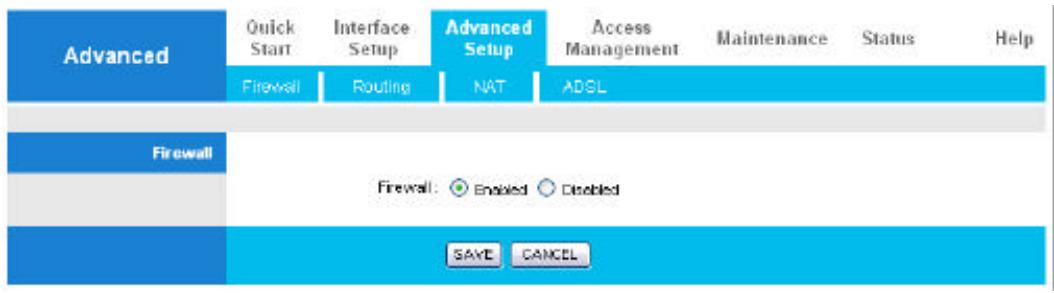

Le routeur sert aussi de Firewall internet, protégeant ainsi votre réseau local des utilisateurs extérieur. Non seulement il fournit la fonction naturelle Firewall (NAT), mais aussi des fonctions Firewall avancées, pour sécuriser le réseau local. Tous les paquets entrant sont surveillés et filtrés. De plus il peut être configuré pour empêcher certains utilisateurs locaux d’accéder à internet. Le produit fournit deux niveaux de sécurité. Premièrement, il masque l’adresse IP de l’utilisateur local, ainsi les personnes depuis Internet ne peuvent connaître son adresse IP, ce qui rend la machine difficilement accessible aux hackers. Deuxièment, il peut bloquer et réorienter certains ports pour limiter les services auxquels les utilisateurs extérieurs peuvent accéder. Par exemple, pour s'assurer que les jeux et d'autres applications Internet fonctionneront correctement, l'utilisateur peut ouvrir quelques ports spécifiques pour que les utilisateurs extérieurs accèdent à des services internes dans le réseau.
Dans cet exemple, le routeur est physiquement connecté à Internet et vulnérable aux attaques mais le serveur web est protégé. Le serveur virtuel peut être utilisé pour rediriger les services vers de multiples serveurs du réseau. Par exemple, le routeur peut-être configuré pour permettre aux différents serveurs Web, FTP, plate-forme de jeux, de partager la même adresse IP publique visible depuis Internet et tout cela en protégeant ceux ci des attaques des hackers.

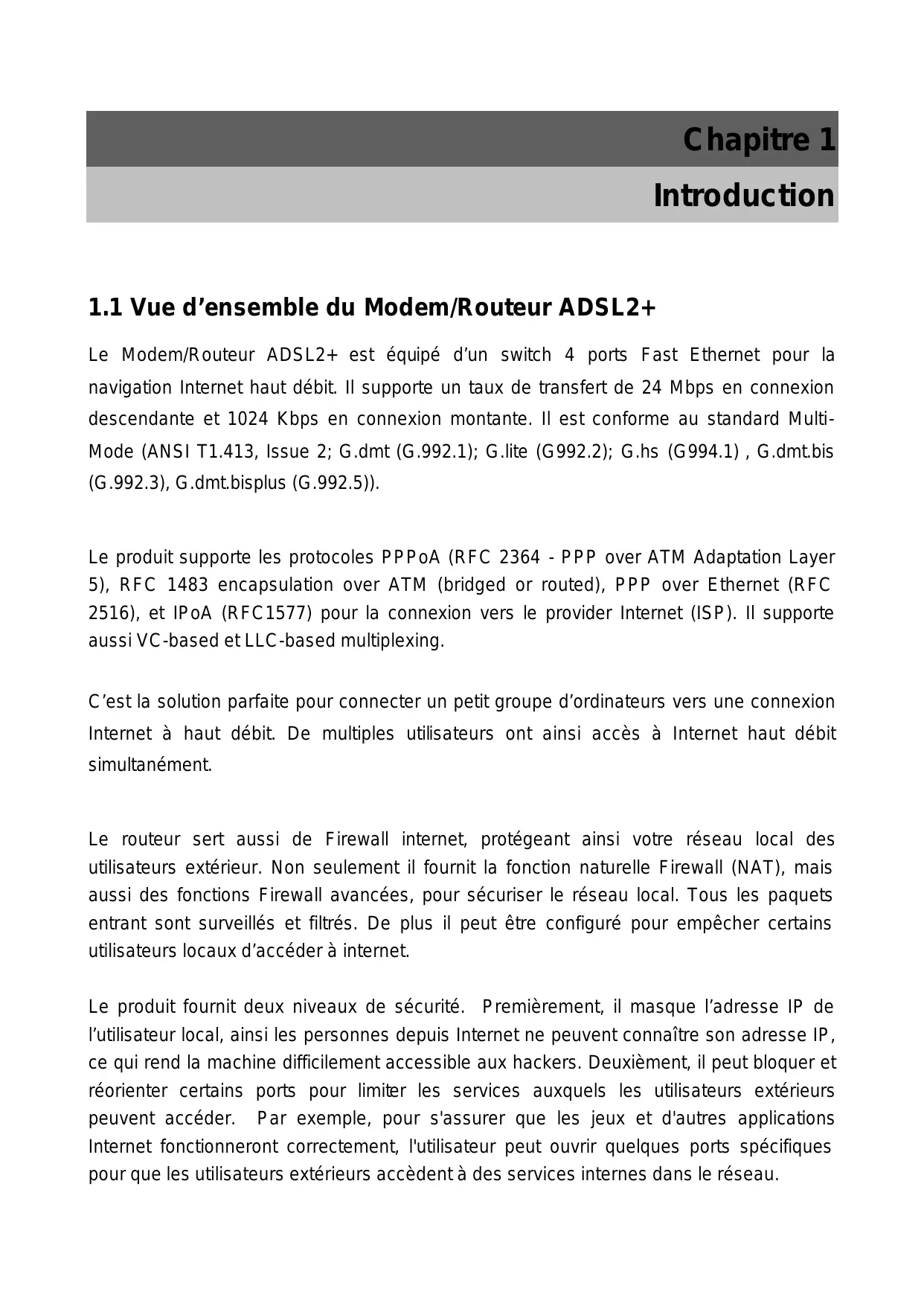

ADSL Multi-Mode Standard Supporte un taux de transfert de 24 Mbps en connexion descendante et 1024 Kbps en connexion montante. Il est conforme au standard Multi-Mode (ANSI T1.413, Issue 2; G.dmt (G.992.1); G.lite (G992.2); G.hs (G994.1) , G.dmt.bis (G.992.3), G.dmt.bisplus (G.992.5)). Supporte les protocoles PPPoA (RFC 2364 - PPP over ATM Adaptation Layer 5), RFC 1483 encapsulation over ATM (bridged or routed), PPP over Ethernet (RFC 2516), et IPoA (RFC1577) pour la connexion vers le provider Internet (ISP). Il supporte aussi VC-based et LLC-based multiplexing. Assistant d’installation rapide Une interface web graphique permet une installation rapide. Avec cet assistant, l’utilisateur final peut facilement saisir les informations de son fournisseur d’accès à internet et ainsi naviguer sur internet immédiatement. Universal Plug and Play (UPnP) et UPnP NAT Traversal Système d'auto configuration de Microsoft, la technologie Universal Plug and Play est un protocole qui permet de relier sans aucun efforts plusieurs ordinateurs et autres équipements informatiques entre eux. La technologie UPnP utilise des standards bien connus comme TCP/IP et HTML pour permettre de découvrir des équipements et les services disponibles sur votre réseau. ... Network Address Translation (NAT) Permet à de multiples utilisateurs d’accéder à des ressources extérieurs simultanément comme l’accès Internet avec une seule adresse IP et un seul compte internet. En outre, beaucoup d’applications sont supportées comme le Web, ICQ, FTP, Telnet, E-mail, News, Ping ..etc... Firewall Pare feu intégrant la technologie NAT avec des options pour bloquer l’accès depuis internet, comme Telnet, FTP, TFTP, WEB, SNMP et IGMP.
DynDNS comme http://www.dyndns.org/. PPP over Ethernet (PPPoE): Permet d’établir une connexion grâce à la fonction client PPPoE intégrée. Les utilisateurs peuvent obtenir une plus grande vitesse d'accès sans avoir à installer de logiciel spécifique sur leur machine, partager le même compte Internet, et payer un unique abonnement. Les fonctions Connexion et Déconnexion automatique sont également disponibles. Serveur virtuel: L’utilisateur peut rendre certains services disponibles depuis l’extérieur. Le routeur détecte les demandes entrantes puis les transfère à la machine locale spécifique qui les traitera. Par exemple, l’utilisateur peut définir une machine de son réseau local comme un serveur web disponible depuis internet. Les utilisateurs externes peuvent accéder au serveur web qui est protégé par le NAT. Le paramétrage DMZ est aussi disponible pour les ordinateurs qui sont exposés au réseau extérieur, Internet. Client et Serveur DHCP (Dynamic Host Control Protocol): Du côté WAN (Internet), le client DHCP récupère une adresse IP automatiquement depuis le serveur du provider Internet (ISP). Du côté réseau local (LAN), le serveur DHCP peut allouer aux ordinateurs du réseau, des adressses IP, le masque de sous réseau, ainsi que l’adresse du serveur DNS. Routage RIP1/2 Supporte le protocole RIP 1/2 Simple Network Management Protocol (SNMP) C’est un moyen simple d’administrer le routeur à distance via le protocole SNMP Paramétrage via le Web La configuration et la gestion du routeur se font directement depuis l’interface web en utilisant n’import quel navigateur web, comme Microsoft Internet Explorer, Netscape…etc…
Le routeur peut être mis à jour au dernier firmware via l’interface de paramétrage web.
Utilisation du Modem/Routeur ADSL2+ 2.1 Précautions d’utilisation du Modem/Routeur ADSL2+ Placer le routeur sur une surface stable. Un Modem/Routeur ADSL2+ Un CDROM contenant le présent manuel Un câble Téléphone/ADSL RJ-11 Un câble réseau droit catégorie 5 Un adaptateur secteur (9V AC, 1A) Un guide de démarrage rapide
Si après cinq minutes, la connexion n’est pas établie, vérifier que vous utilisez le bon câble. Assurez vous que les autres périphériques connectés à la même ligne téléphonique que le Modem/Routeur (télépone analogique, fax..etc) sont équipés de filtre ADSL.
Installation et Configuration
Windows 98/Me/NT/2000/XP, MACOS, Linux, etc.

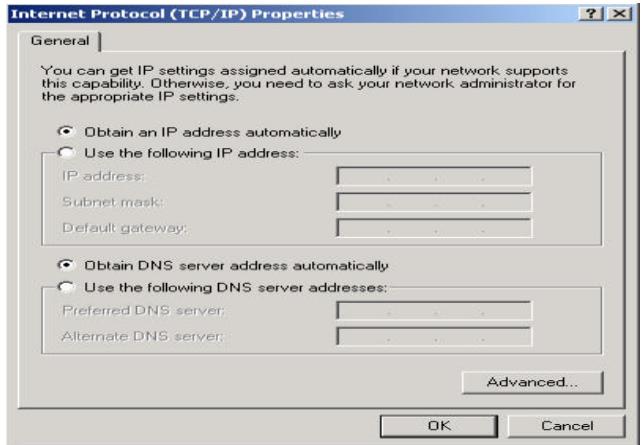

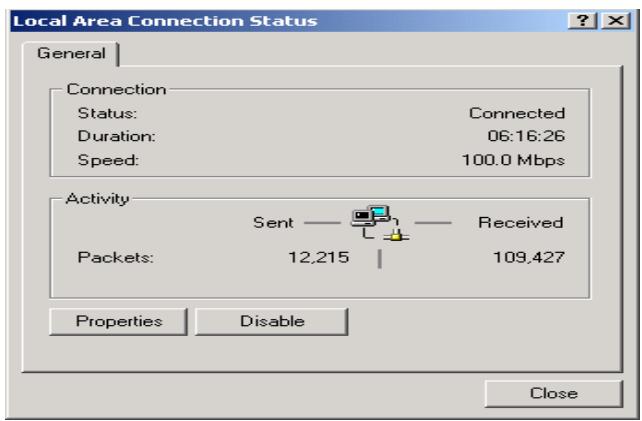

être configurés correctement pour pouvoir accéder au Modem/Routeur ADSL2+. Ces ordinateurs doivent avoir le protocole TCP/IP installé, avoir des adresses IP faisant partie de la même classe que le routeur. L’adresse IP par défaut du routeur est 192.168.0.1 et un masque de sous réseau de 255.255.255.0. Le Modem/Routeur ADSL2+ par défaut est aussi serveur DHCP, donc le plus simple est de configurer les ordinateurs en client DHCP. Veuillez suivre les indications ci-dessous pour le paramétrage réseau dans un environnement PC. Première chose, le protocole TCP/IP et la carte Ethernet doit être installé. Sinon se référencer au manuel de Microsoft, comment installer les composants réseaux.

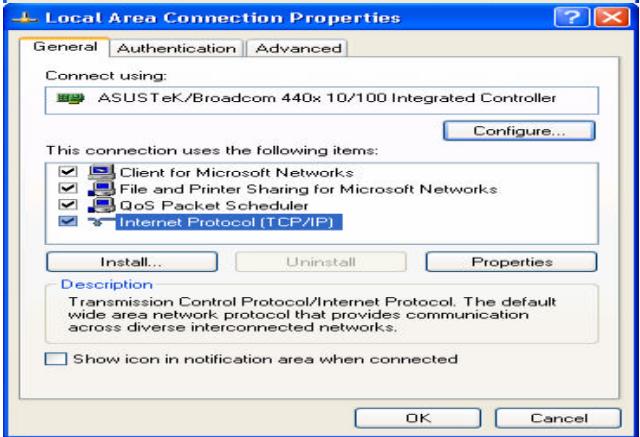

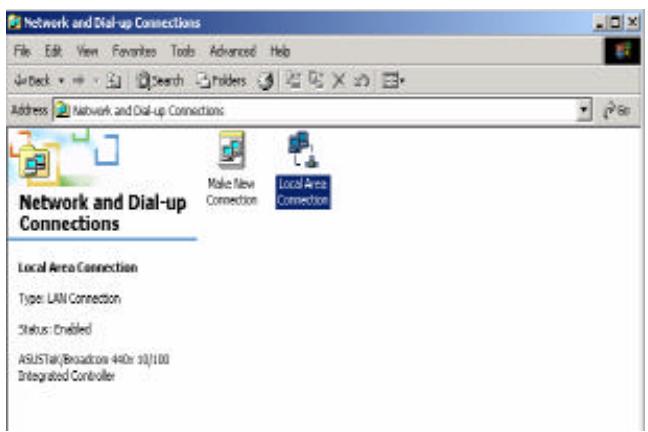

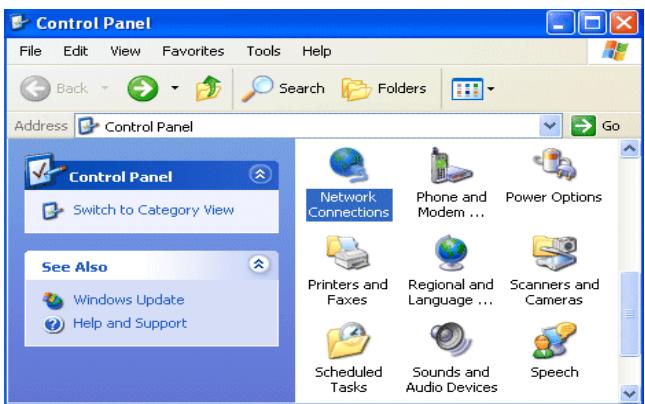

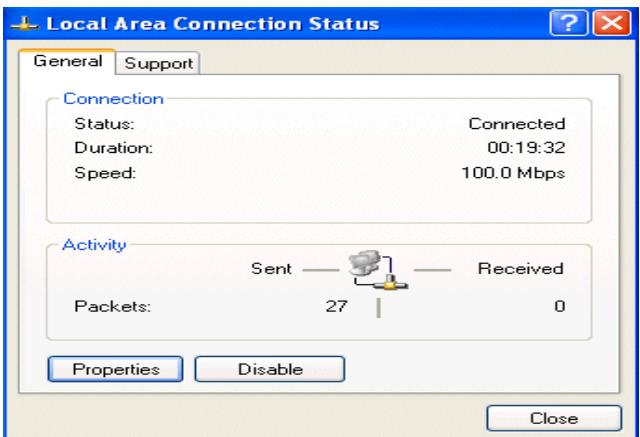

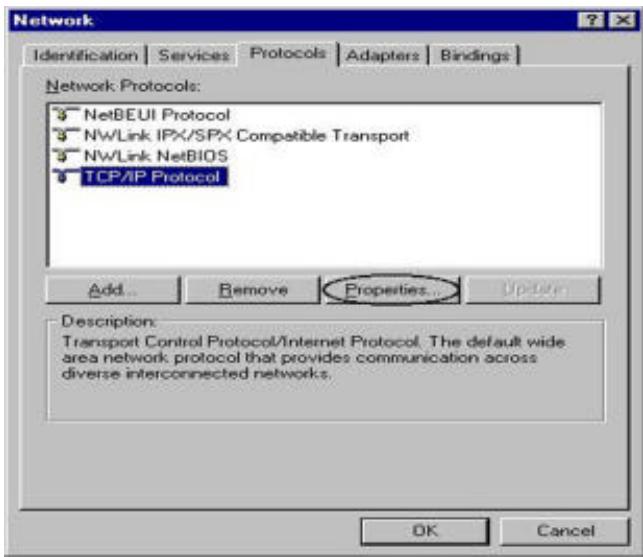

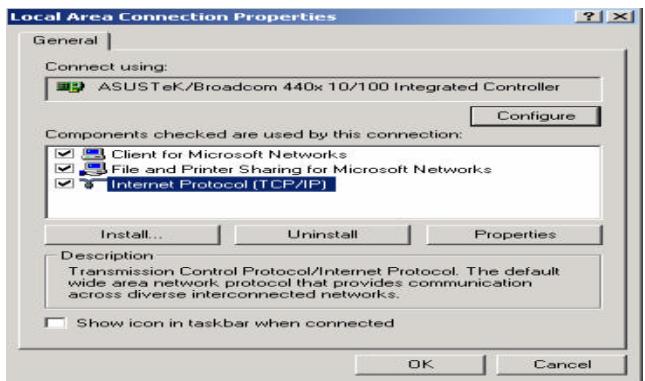

1. Sélectionnez Démarrer / Panneau de configuration (Menu classique). Dans Panneau de configuration, double cliquez sur l’icône Connexions réseau. le
6. Cliquez sur le bouton OK pour finir la configuration.
6.Cliquez sur le bouton OK pour finir la configuration.

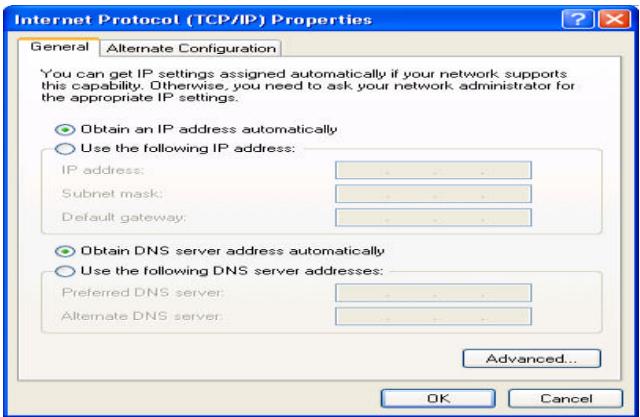

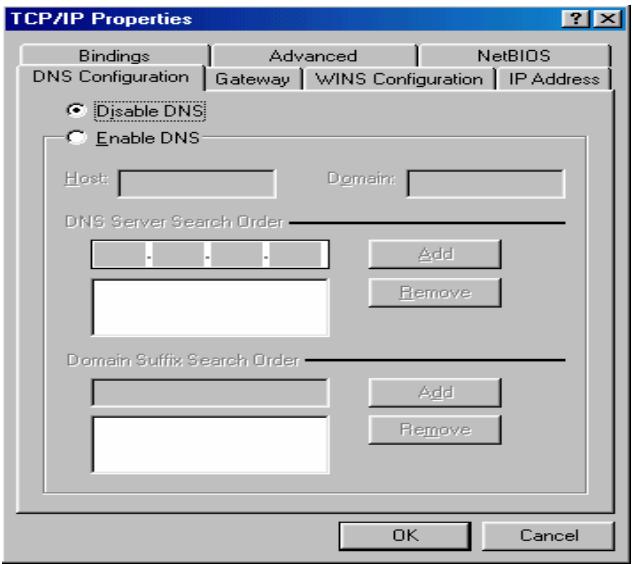

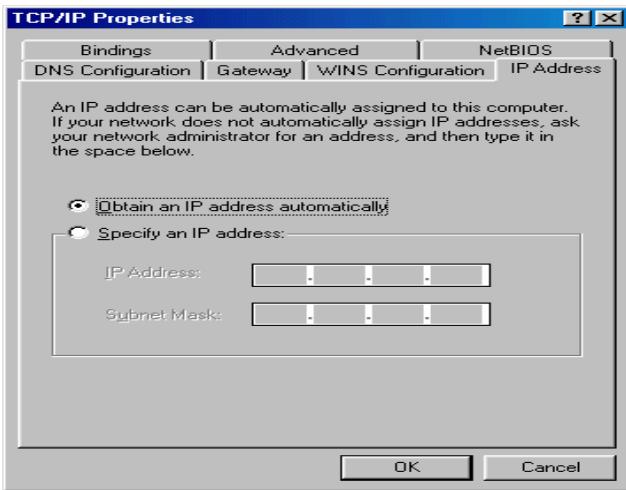

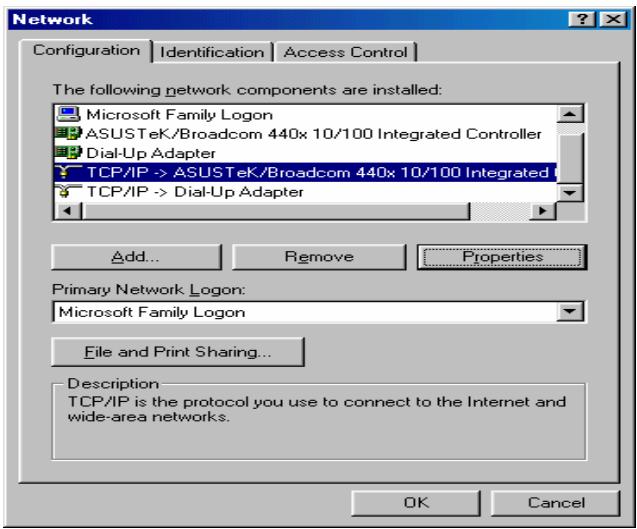

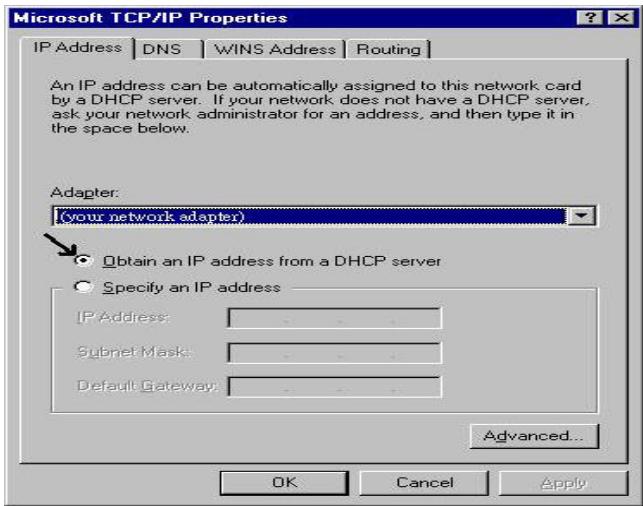

1. Sélectionnez Démarrer / Paramètres / Panneau de configuration. Dans la fenêtre Panneau de configuration, double cliquez sur l’icône Réseau puis sélectionnez l’onglet Configuration. Obtenir une adresse IP automatiquement.

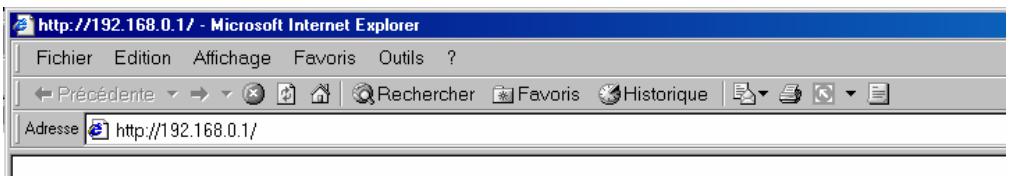

Avant de configurer le Modem/Routeur ADSL, vous devez connaître les paramètres par défaut ci-dessous.

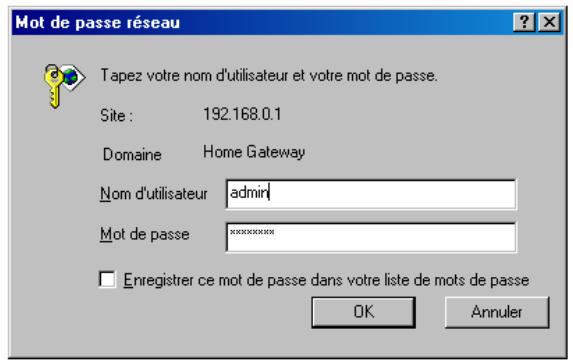

Nom d’utilisateur: admin Mot de passe: password Le nom d’utilisateur et le mot de passe par défaut sont respectivement « admin » et « password ».
RESET pendant plus de 6 secondes pour restaurer les paramètres par défaut. Attention

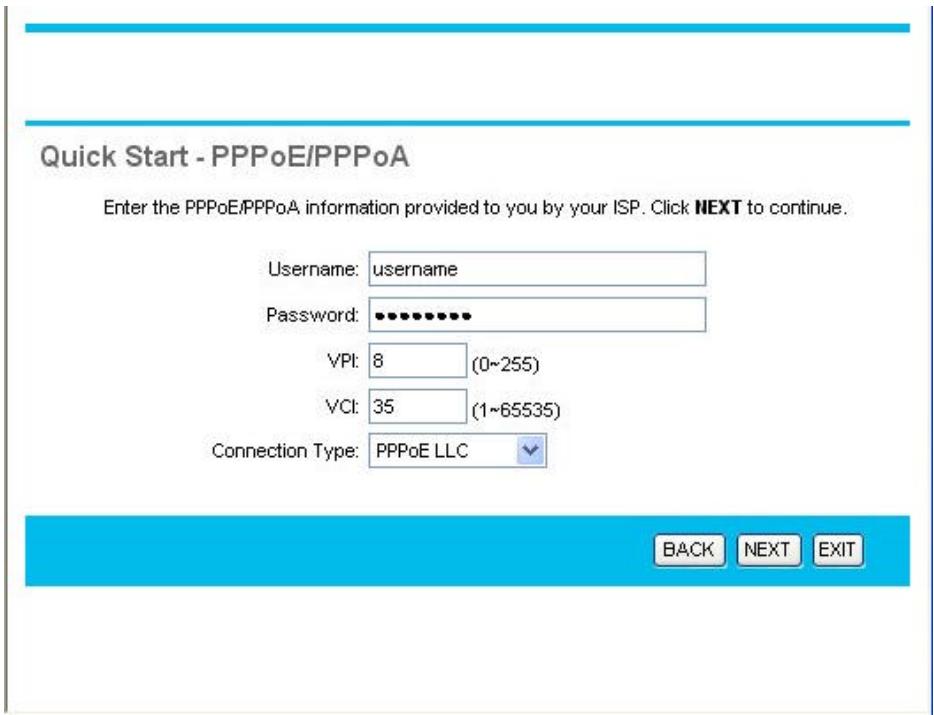

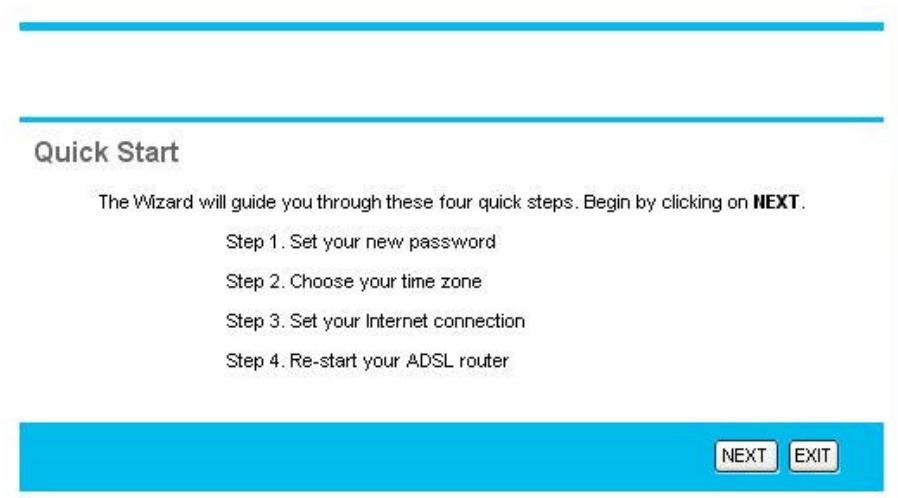

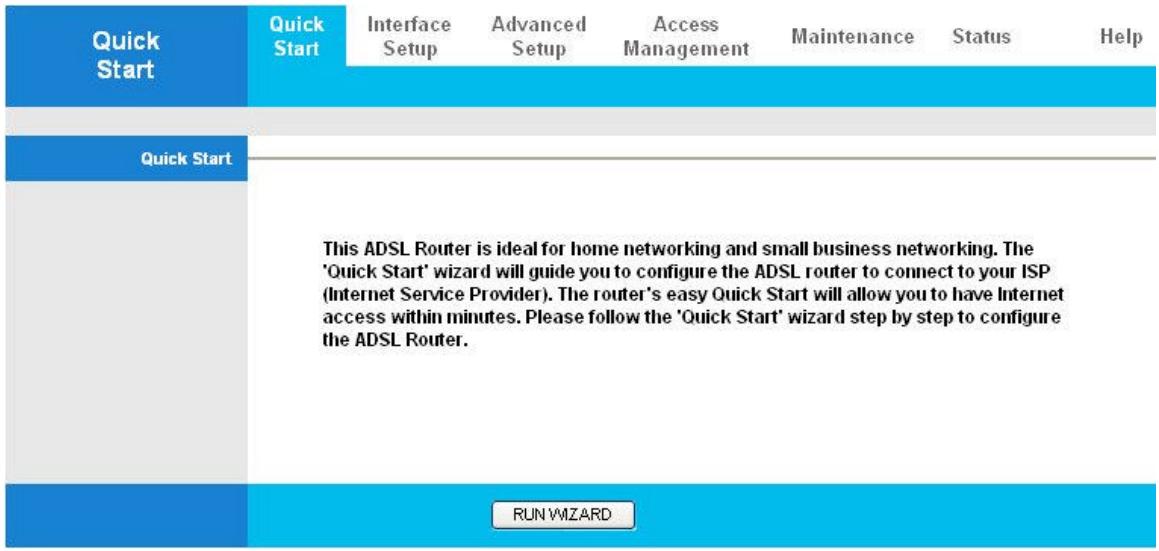

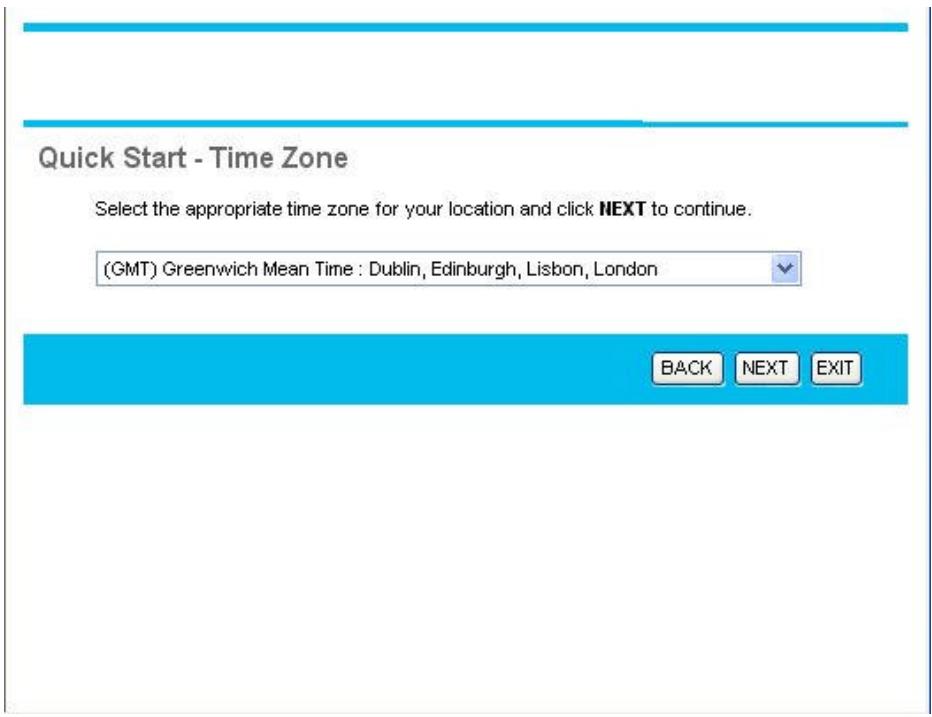

Cliquez sur le bouton « RUN WIZARD » pour commencer à paramétrer votre Modem/Routeur ADSL2+. Cliquez sur le bouton « NEXT ».

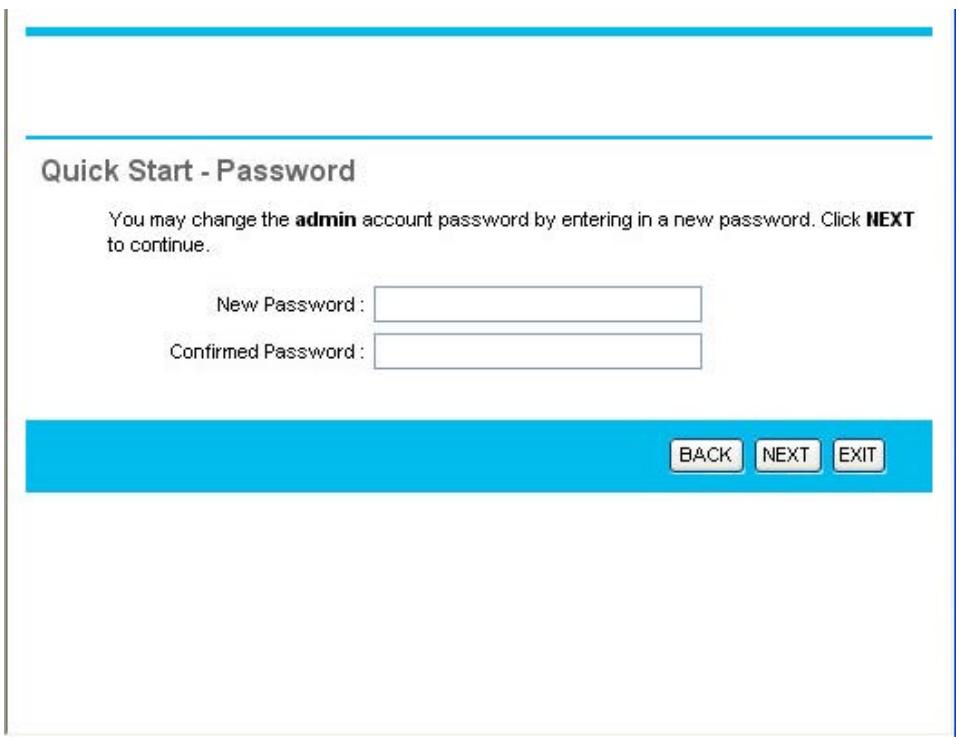

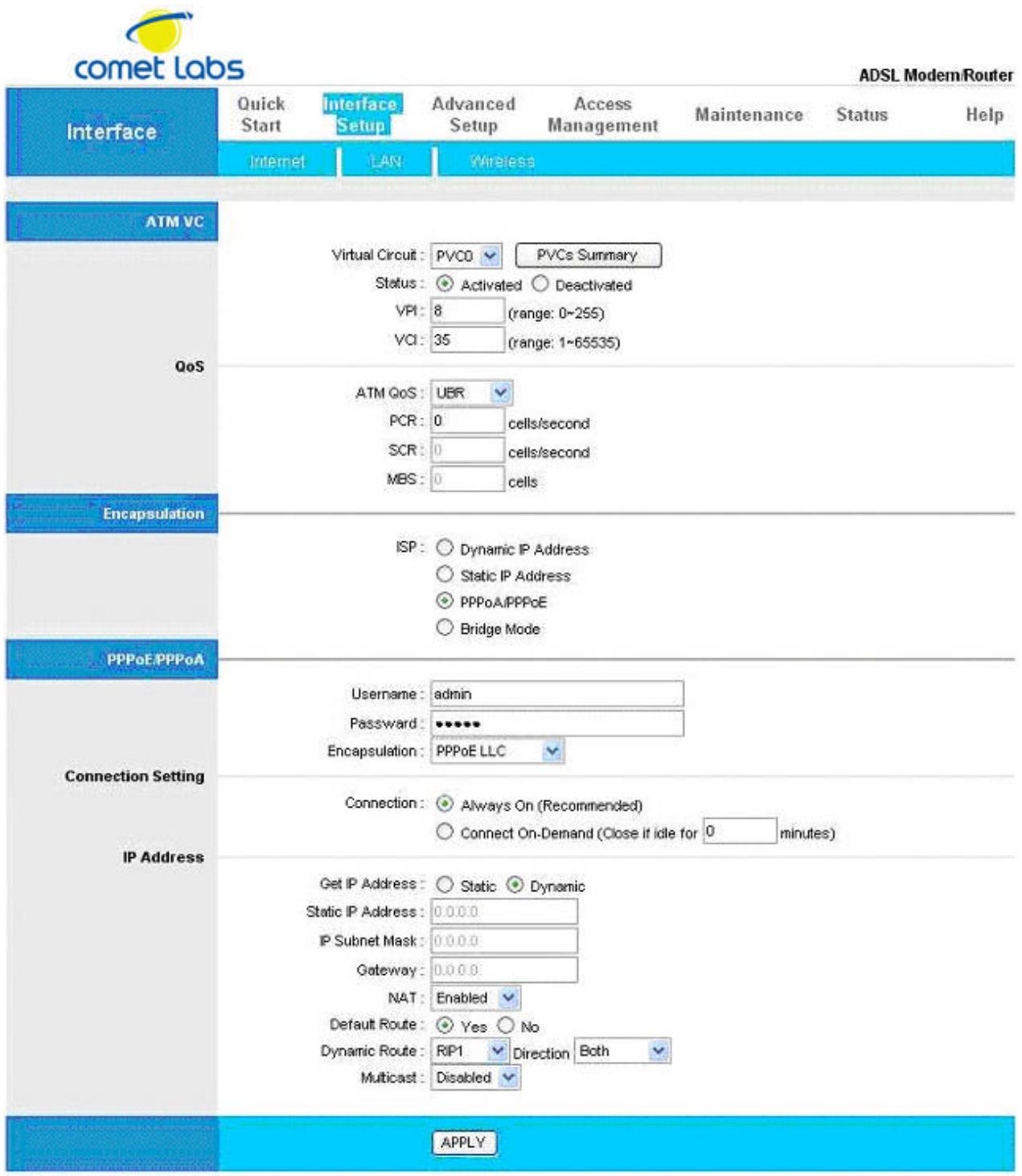

VCI: Virtual Channel Identifier (VCI) number. Nombre utilisé par votre opérateur téléphonique. (La valeur de France Telecom est 35, c’est la valeur par défa ut entrée). ATM QoS: Sélectionnez CBR pour spécifier une bande pasante fixe pour la voie ou les données. Sélectionnez UBR pour les applications qui ne sont pas sensibles, comme les emails. Sélectionnez VBR si vous partagez votre bande passante avec d’autres applications. Par défaut cette valeur est sur UBR. PCR: Peak Cell Rate. Débit maximum dans un circuit viruel (VC). Divisez la bande passante de votre ligne ADSL par 424 pour obtenir la valeur PCR. SCR: Sustain Cell Rate. vitesse moyenne mesurée sur un intervalle de temps long MBS: Maximum Burst Size. Paramètre de trafic qui indique le nombre maximum de cellules qui peuvent être transmises en débit de pointe (PCR). En d'autre terme paramètre de performance définissant la durée de transmission à débit maximum qui sera acceptée pour un circuit virtuel donné.

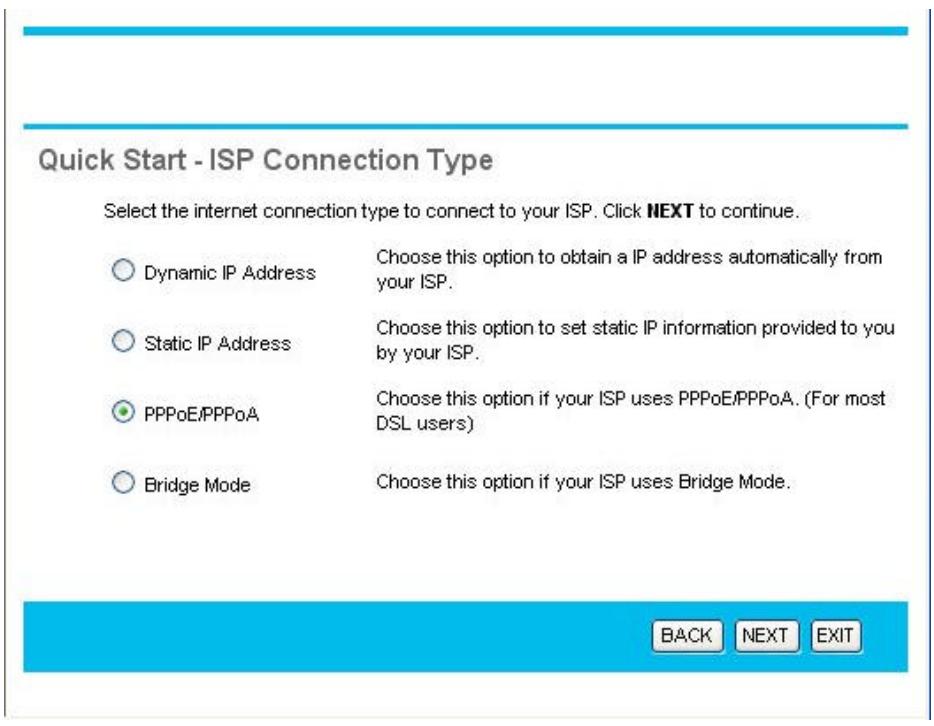

ISP: Sélectionnez le type d’encapsulation utilisé par votre FAI.
Connection: Les règles planifiés sont prioritaires sur vos paramètres de connexions. Always on: Sélectionnez “Always on” si vous désirez que votre connexion internet soit toujours actif. Connect on Demand: Sélectionnez “Connect on Demand” si vous désirez une connexion internet à la demande, sélectionnez une valeur en minute pour définir le délai de déconnexion en cas de non activité de la ligne internet. Get IP Address: Sélectionnez “Static” ou “Dynamic” Static IP Address: Si vous avez sélectionné “Static”, saisissez une adresse IP WAN pour votre Modem/Routeur ADSL2+. IP Subnet Mask: Si vous avez sélectionné “Static”, saisissez un masque de sous réseau IP WAN pour votre Modem/Routeur ADSL2+. Gateway: Si vous avez sélectionné “Static ”, saisissez une adresse IP WAN de passerelle pour votre Modem/Routeur ADSL2+. Network Address Translation: Sélectionnez None, Many to One or Many to Many. Par défaut, cette valeur est sur “Enable”. Dynamic Route: RIP Version: Sélectionnez « RIP-1, RIP-2B ou RIP-2M ». Par défaut cette valeur est sur « RIP1 ». RIP Direction: Sélectionnez “None, Both, In Only ou Out Only”. Par défaut, cette valeur est sur “Both”. Multicast: IGMP (Internet Group Multicast Protocol), Protocole utilisé par les hôtes utilisant IP pour signaler leur appartenance a un groupe multicast auprès d'un routeur multicast. Par défaut, cette valeur est sur “Disabled”.

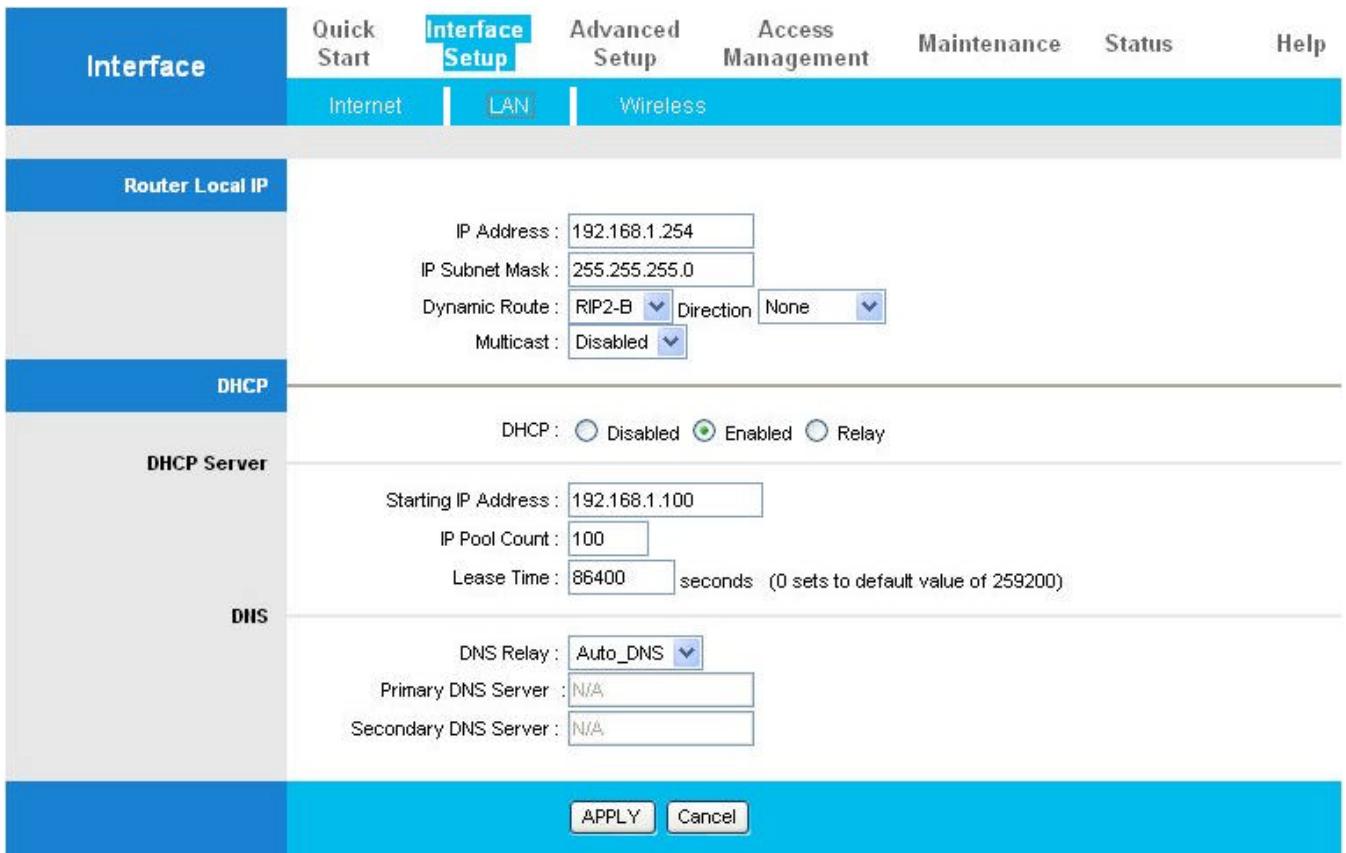

192.168.0.1 IP Subnet Mask: Masque de sous réseau du Modem/Routeur ADSL2+. Par défaut cette valeur est 255.255.255.0 Dynamic Route: Sélectionnez « RIP-1, RIP-2B ou RIP-2M ». Par défaut cette valeur est « RIP1 ». RIP Direction: Sélectionnez “N one, Both, In Only ou Out Only”. Par défaut, cette valeur est sur “None”. Multicast: IGMP (Internet Group Multicast Protocol), Protocole utilisé par les hôtes utilisant IP pour signaler leur appartenance a un groupe multicast auprès d'un routeur multicast. Par défaut, cette valeur est sur “Disabled”.
DHCP: Sélectionnez « Enable » pour permettre à votre Modem/Routeur ADSL 2+ de distribuer des paramètres réseaux (adresse IP, masque de sous réseau, adresses IP des serveurs DNS, adresse de passerelle par défaut) à tous les ordinateurs qui en font la demande (voir le mode d’allocation d’adresse IP de votre PC). Si vous ne validez pas cette fonction, n’oubliez de spécifier les paramètres de configuration réseau TCP/IP pour chaque ordinateur. N’assignez pas deux fois la même adresse IP, spécifiez bien l’adresse de passerelle par défaut (votre routeur), le masque de sous réseau et les adresses des serveurs DNS qui sont des informations obligatoires.. Sélectionnez « Disable » pour désactiver le serveur DHCP. Sélectionnez « Relay », si vous désirez que le routeur sert de relais entre les clients et le serveur DHCP. Saisissez l’adresse IP du serveur DHCP actuel. Si le serveur DHCP est activé, les paramètres suivants doivent être saisies : Starting IP Address: 1ère adresse IP que le Modem/Routeur distribue au réseau. IP Pool Count: Nombre d’adresse IP que le serveur va distribuer au réseau. Lease Time: Temps pendant lequel l’adresse IP fournie par le serveur DHCP reste allouée. Primary DNS Server: Saisissez l’adresse IP DNS primaire fournie par votre FAI. Secondary DNS Server: Saisissez l’adresse IP DNS secondaire fournie par votre FAI. Dest IP: Adresse IP du réseau de destination. Mask: Masque de sous réseau de destination. Gateway IP: Adresse IP de passerelle utilisée par cette route. Metric: Nombre de saut pour trouver le routeur. Cette valeur est comprise entre 1 et 15. Device: Interface physique utilisée par cette route. Use: Compteur d’accès. Edit: Edite la route. Cette valeur n’est pas accessible pour les routes par défaut.

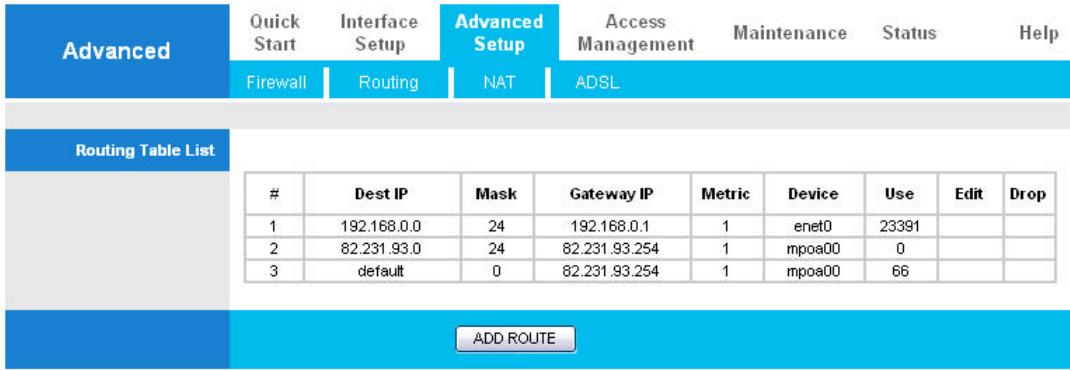

IP Subnet Mask : Masque de sous réseau de destination. Gateway IP Address : Adresse IP de passerelle utilisée par cette route. Metric : Nombre de saut pour trouver le routeur. Cette valeur est comprise entre 1 et 15. Announced in RIP: Par défaut, cette valeur est sur “No”, ce qui signifie que cette route sera inclus dans le RIP.

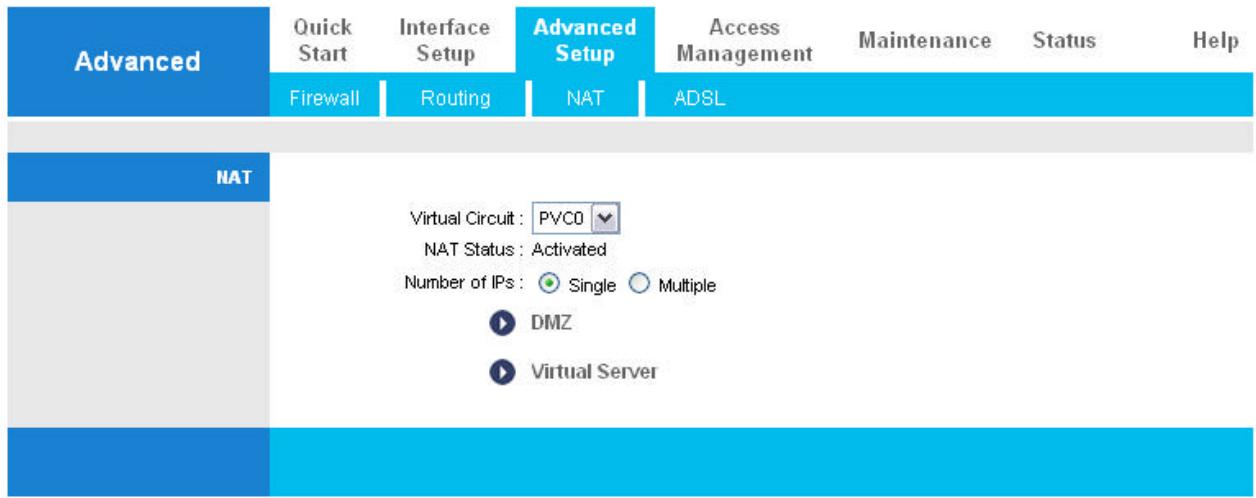

Étant donné qu'il camoufle complètement l'adressage interne d'un réseau, le mécanisme de translation d'adresses permet d'assurer une fonction de sécurisation. En effet, pour un observateur externe au réseau, toutes les requêtes semblent provenir de la même adresse IP. La valeur par défaut est « Dynamic NAPT ».
VC 7. avant de modifier les paramètres, faites descendre l’ascenseur droit jusqu’au bas de votre écran afin de connecter le circuit virtuel (Virtual Circuit) que vous souhaitez configurer (Par défaut VC = 0). Number of IPs: Sélectionnez “Single” ou “Multiple”. Par défaut cette valeur est sur “Single”.

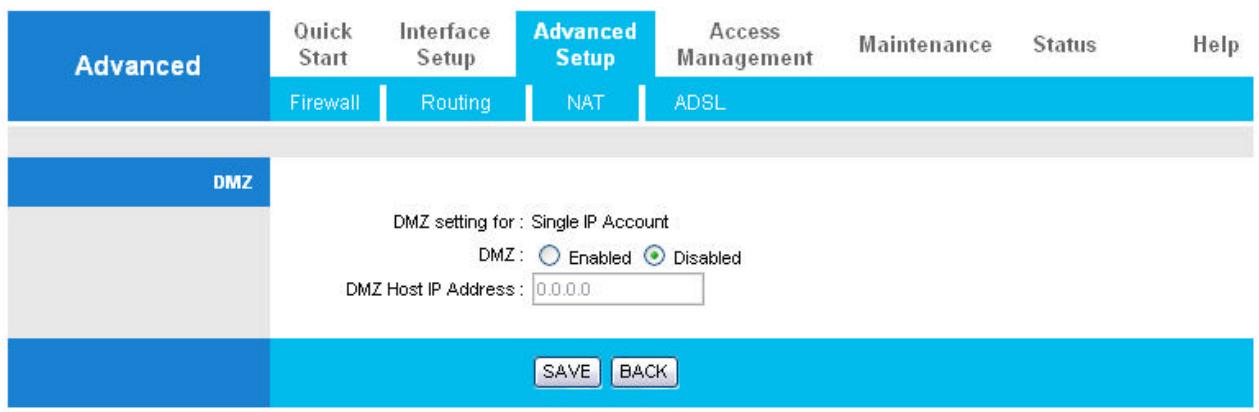

¤ Enabled: Active la fonction DMZ. DMZ Host Address: Saisissez l’adresse IP de la machine locale qui sera l’hote DMZ. Attention, cette machine sera exposée directement à Internet. Cliquez sur le bouton « SAVE » pour sauvegarder les changements.

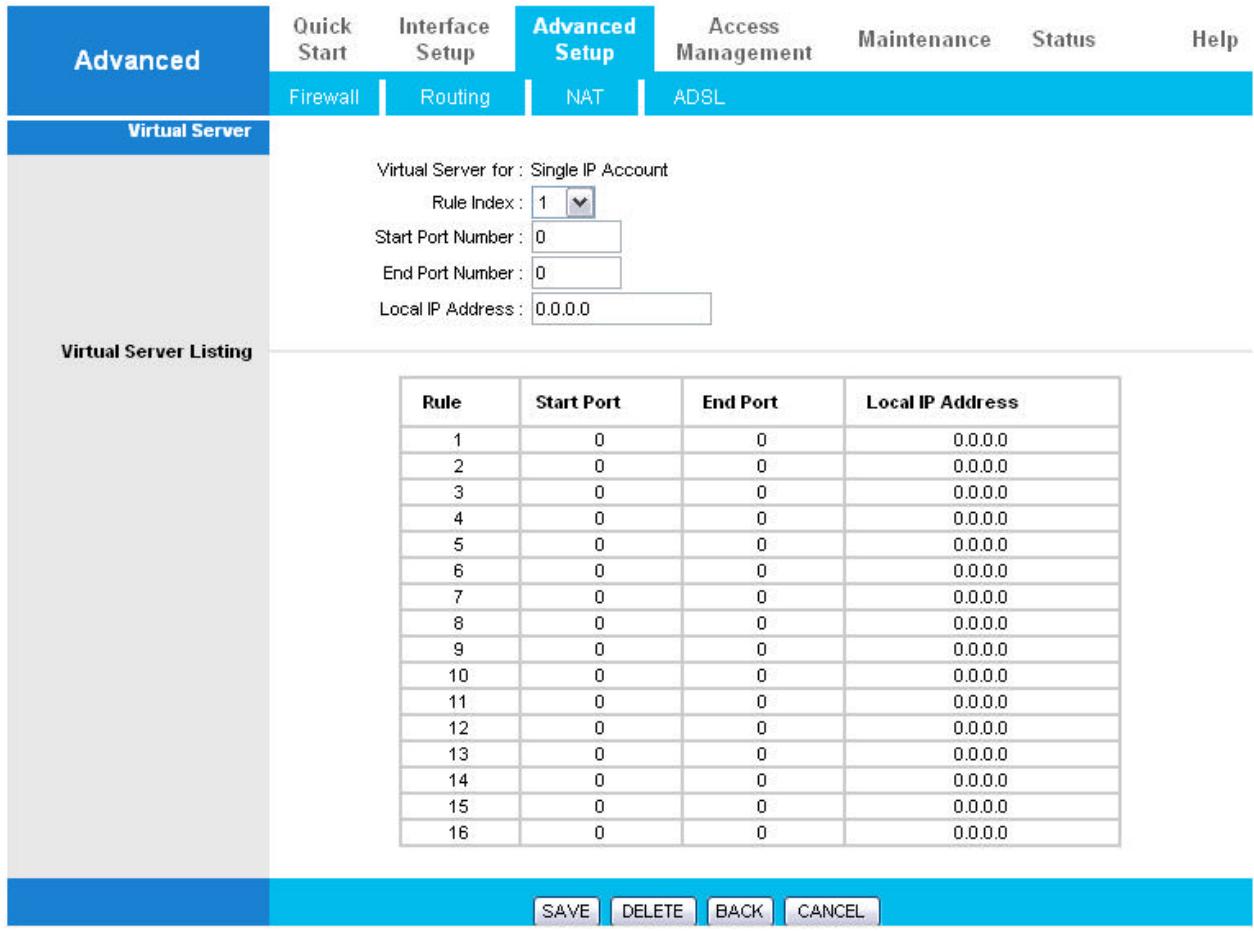

De part sa nature de Firewall, le routeur ADSL2+ protège votre réseau des tentatives d’accès extérieurs. Lorsque vous permettez à des utilisateurs extérieurs d’accéder à des serveurs internes : serveur Web, serveur FTP, serveur de mails, de news,, le routeur dispose d’une fonction de serveur virtuel.. Vous pouvez mettre en place un ou des serveurs sur votre réseau local qui fournissent ces services tout en les protégeant : Web (port 80), FTP (21), Telnet (23), SMTP (25), POP3 (110), DNS (53), ECHO (7), NNTP (119). Pour un port (un flux) donnée, les demandes d’accès effectuées sont transférées vers une adresse IP et un port spécifique correspondant à ce service. Par exemple, si vous mettez en place un service FTP (Port 21), vous pouvez diriger les requêtes FTP et seulement ces requêtes vers l’adresse interne à votre réseau local 192.168.0.100. Les autres requêtes resteront bloquées par le routeur.
Local IP Address: Saisissez l’adresse IP de votre serveur. Start Port Number: Saisissez le numéro du port. End Port Number: Saisissez le numéro du port.
Si le serveur DHCP est activé, vous devez faire très attention pour l’attribution des adresses IP aux serveurs virtuels pour éviter des conflits. La meilleure façon pour configurer un serveur virtuel est de lui donner une adresse IP manuellement, avec une adresse qui ne soit pas comprise dans la plage attribuée par le serveur DHCP. Mais attention l’adresse IP du serveur virtuel doit être dans le même sous réseau que le routeur.

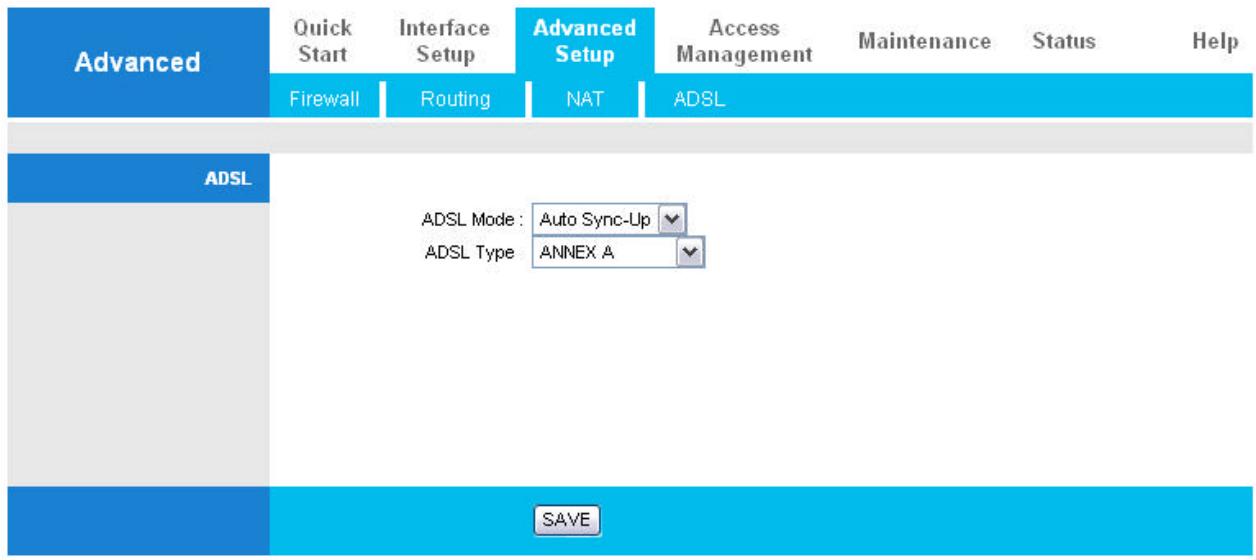

T1.413. Si le mode automatique ne détecte pas votre ligne ADSL, alors sélectionnez les valeurs fixes « G.dmt » ou « T1.413 first ». ADSL Type: Il existe 5 modes ”Annex A”, ”Annex I”, “Annex A/L”, ”Annex M” et “Annex A/I/L/M”.

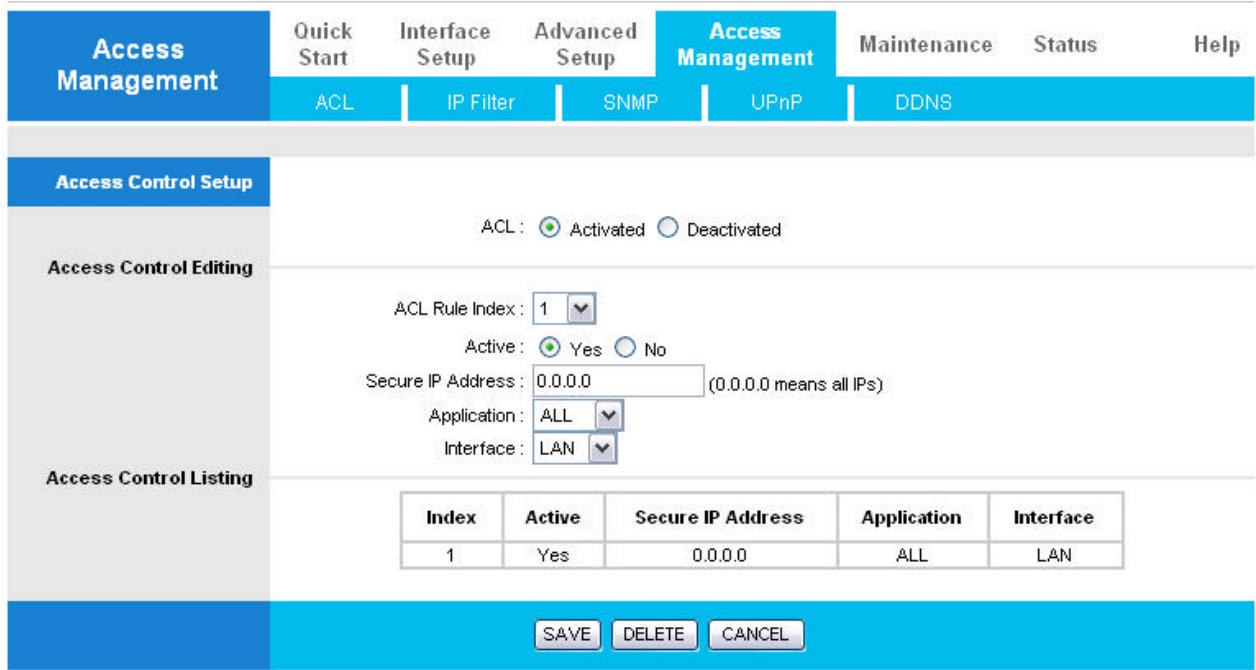

Application: Sélectionnez le service à utiliser pour manager le routeur. Interface: Sélectionnez l’interface réseau concerné, « LAN », « WAN » ou « Both ».

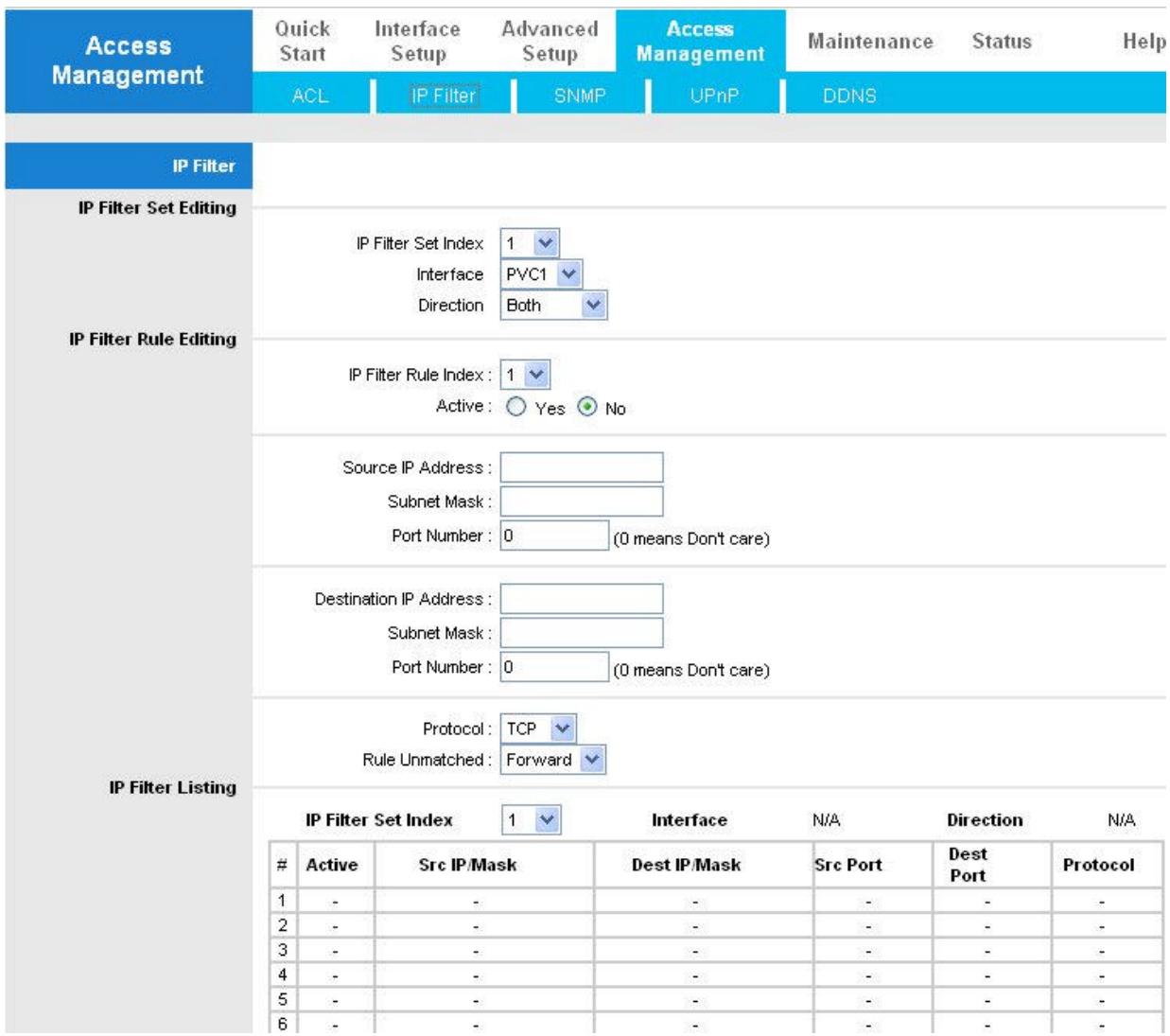

Destination IP Address: Adresse IP de la machine de destination. Saisissez 0.0.0.0 pour toutes adresses IP. Subnet Mask: Masque de sous réseau de l’adresse IP de destination. Destination Port Number: Numéro du port de destination. Saisissez « 0 » pour tous les ports. Protocol: Type de protocole à filtrer. Sélectionnez « TCP”, “UDP” ou ” ICMP”. Rule Unmatched: Sélectionnez l’action à effectuer si la règle ne correspond pas. « Forward » pour laisser passer les paquets, et « NEXT » pour passer à la règle suivante. 4.2.2.3 IP Filter Listing #: Numéro de la règle. Active: Règle activé ou pas. Src IP Mask: Adresse IP source. Dest IP Mask: Adresse IP de destination. Src port: Numéro de ports ou plage de ports à filtrer. Dest Port: Numéro de ports de destination. Protocol: Type de protocole à filtrer.
échanger des informations de management entre les périphériques réseau.

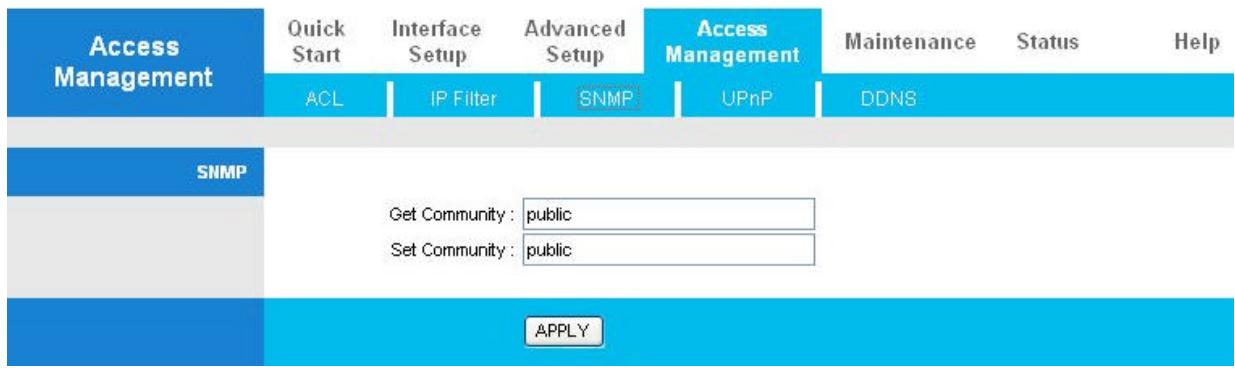

Set Community: par défaut, c’est “public”.
équipements et les services disponibles sur votre réseau. ...

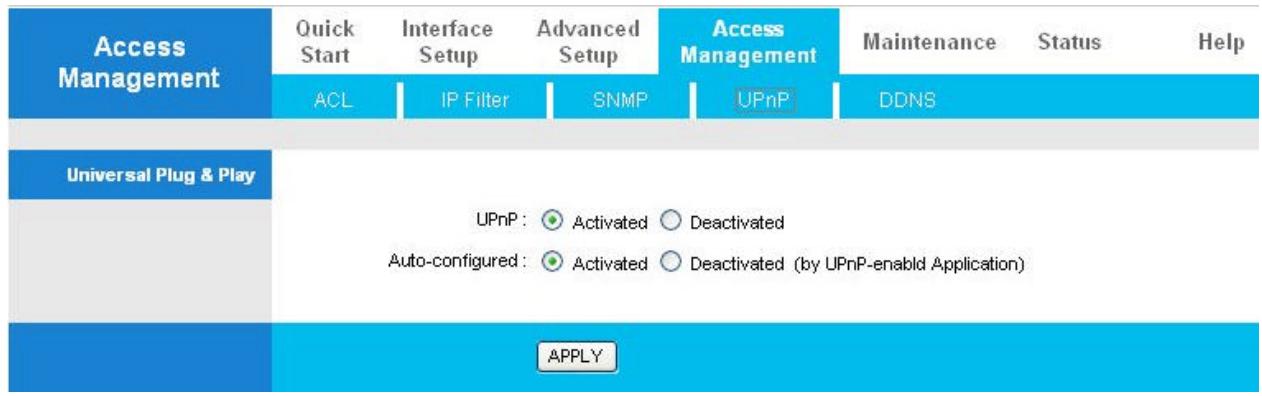

« Desactivated » pour désactiver cette fonction. Auto-configured: Sélectionnez “Activated” pour activer cette fonction. Sélectionnez « Desactivated » pour désactiver cette fonction. Les applications UPnP peuvent configurer automatiquement le routeur.
DynDNS comme http://www.dyndns.org/.

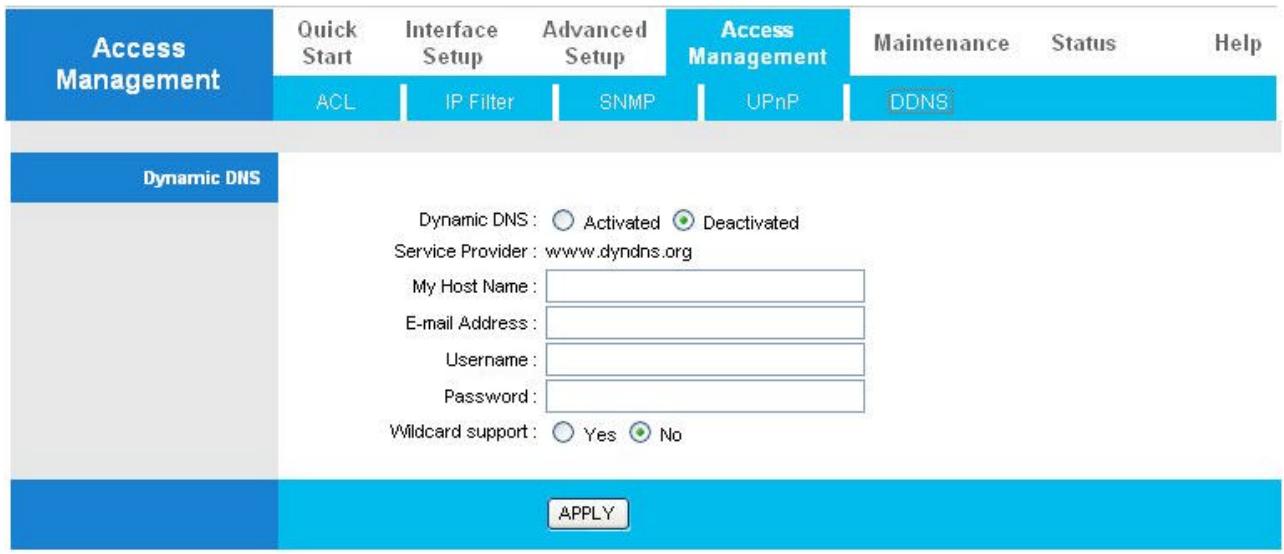

« Desactivated » pour désactiver cette fonction. Service Provider: Fournisseur d’accès du DNS dynamique. Par défaut, c’est www.dyndns.org My Host Name: Saisissez le nom de domaine attribué à votre routeur par le fournisseur de nom dynamique. E-mail Address: Saisissez l’adresse email que vous avez saisi lors de l’enregistrement de votre compte chez www.dyndns.org Username: Saisissez le nom d’utilisateur que vous avez saisi lors de l’enregistrement de votre compte chez www.dyndns.org Password: Saisissez le mot de passe que vous avez saisi lors de l’enregistrement de votre compte chez www.dyndns.org Wildcard support: Sélectionnez “Yes” pour activer cette fonction. Sélectionnez « No » pour désactiver cette fonction.

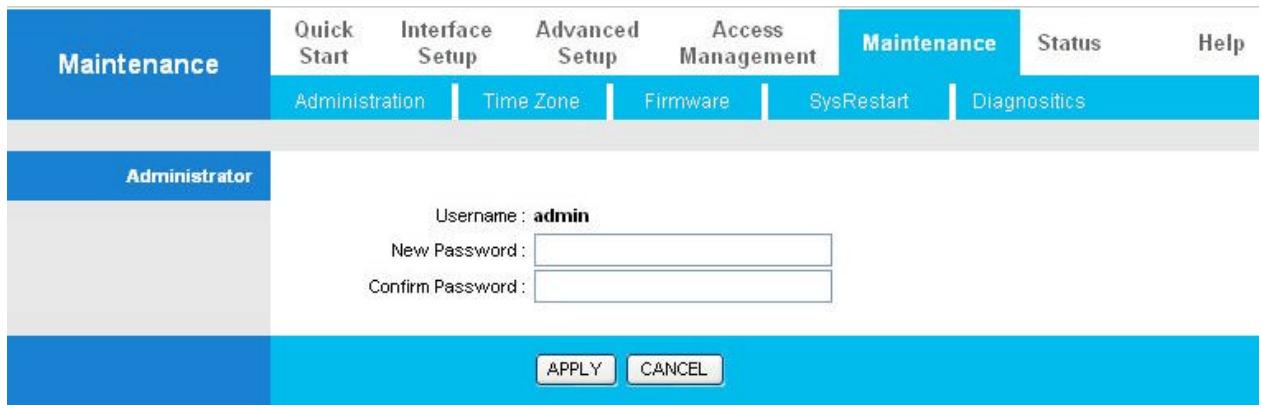

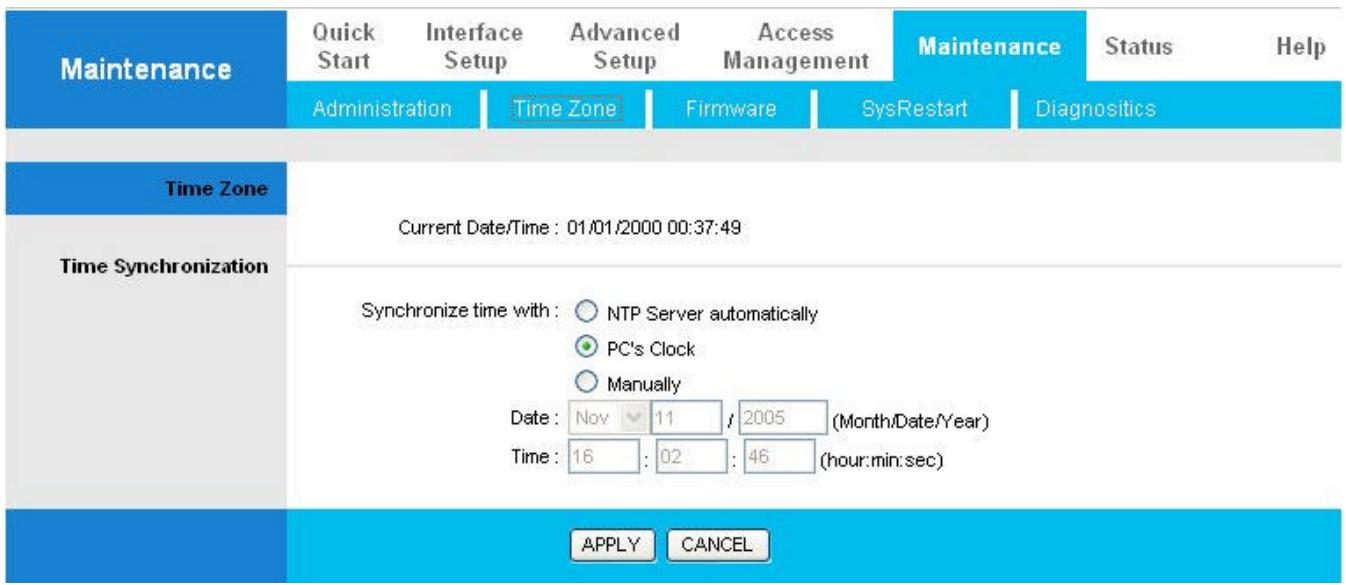

4.5.1 Administrator Le mot de passe par défaut est « password ». Il est conseillé de modifier ce mot de passe pour éviter qu’une personne non autorisée puisse accéder aux paramétrages du routeur. Synchronize time with: Sélectionnez comment vous voulez obtenir la date et l’heure pour votre routeur. - NTP Server automatically : Synchronise automatiquement la date et l’heure avec un serveur SNTP sur internet. - PC’s Clock : Synchronise la date et l’eure avec votre ordinateur. - Manually : Vous devez saisir manuellement la date et l’heure. Time Zone: Sélectionnez votre fuseau horaire. Daylight Saving: Sauvegarde journalière. Sélectionnez “Enabled” pour activer cette fonction. Sélectionnez « Disabled » pour désactiver cette fonction. NTP Server Address: Vous pouvez spécifer un serveur SNTP manuellement. Votre FAI peut vous fournir une adresse IP d’un serveur SNTP si besoin.

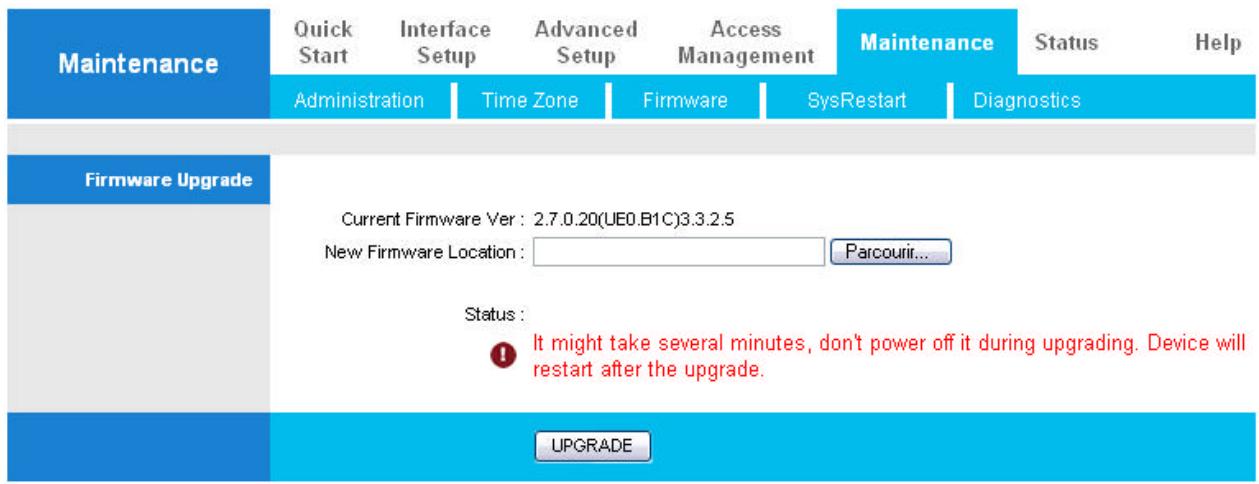

Pour effectuer une mise à jour du firmware, copier le firmware sur votre disque local. Cliquez sur le bouton « Parcourir », puis sélectionnez votre firmware. Enfin cliquez sur le bouton « UPGRADE » pour démarrer la mise à jour. Le routeur redémarrera tout seul à la fin de la mise à jour.
Parcourir: Cliquez sur le bouton « Parcourir » pour sélectionner le firmware. UPGRADE: Cliquez sur le bouton “UPGRADE” pour commencer la mise à jour. Cette mise à jour peut prendre plus de 2 minutes.

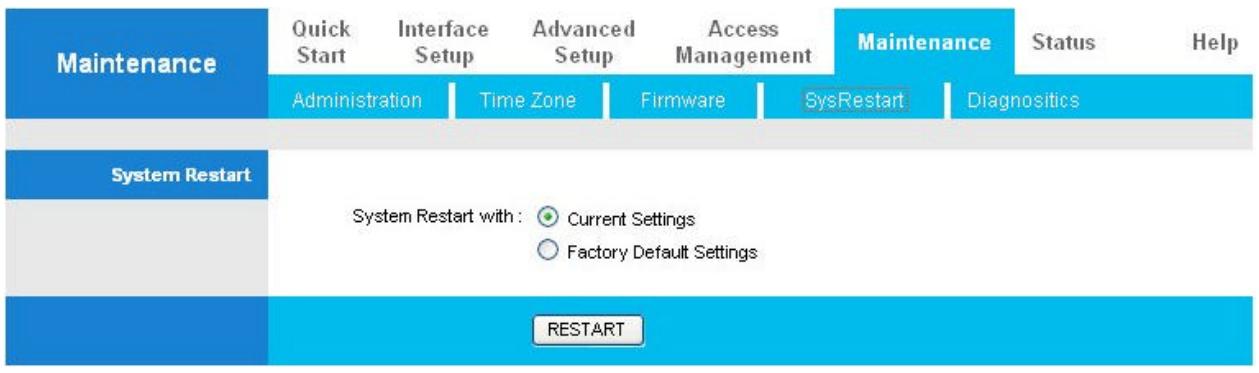

Cliquez sur « SysRestart », sélectionnez « Currents settings » puis cliquez sur le bouton « RESTART » pour redémarrer le routeur avec les paramètres de configuration actuel.

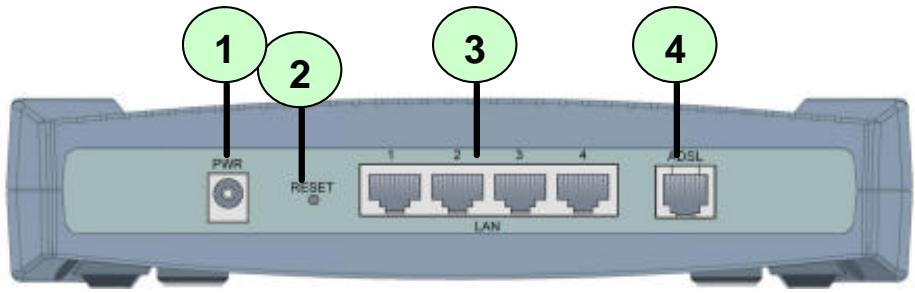

Vous pouvez aussi restaurer les paramètres par défaut du routeur en appuyant sur le bouton « RESET » se trouvant à l’arrière du routeur plus de 6 secondes.

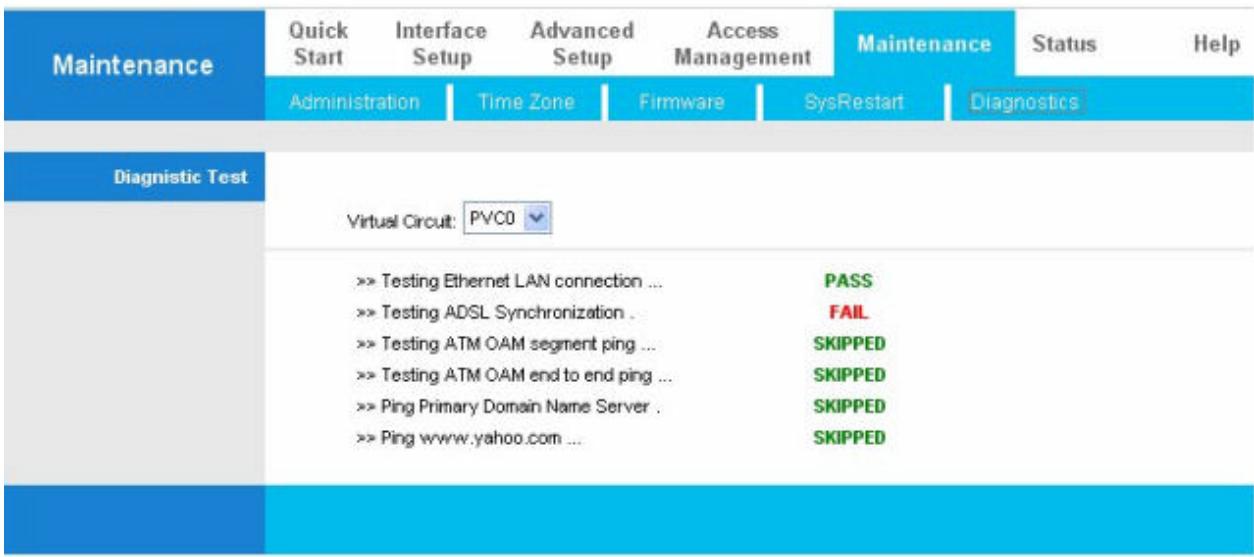

Permet d’effectuer un test de votre réseau LAN et WAN.
Modem/Routeur ADSL2+ Si vous avez oublié votre mot de passe pour paramétrer le Modem/Routeur ADSL2+
Modem/Routeur ADSL2+ en appuyant sur le bouton RESET pendant plus de 6 secondes.
Echec de connexion ADSL. Pas de synchronisation de

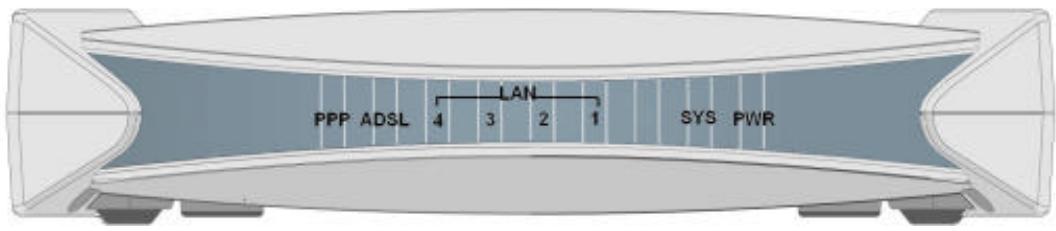

Vérifier que le câble ADSL est bien conencté à votre prise ADSL et au Modem/Routeur ADSL2+. Le témoin lumineux ADSL en face avant doit s’allumer en vert. Vérifier que les valeurs VPI et VCI correspondent aux valeurs définies par votre FAI. Redémarrer votre Modem/Routeur ADSL2+. Si le problème persiste, contacter le support technique.
Perte de la synchronisation régulièrement.
(Téléphones, Fax…etc). Le manque de filtre ADSL peut causer ce problème.
