MODE D'EMPLOI ZP90 SONOS

• Guide d'installation p. 123
• Votre réseau informatique p. 126
• Installation d’un nouveau système Sonos p. 127
• Ajout à un système Sonos existant p. 136
• Utilisation de la sortie source locale p. 143
• Utilisation de l'entrée source locale Résolution des problèmes de base Guide d'installation Sonos® ZonePlayer™ 90. À utiliser avec le Sonos Multi-room Music System. CE DOCUMENT CONTIENT DES INFORMATIONS SUSCEPTIBLES D'ÊTRE MODIFIÉES SANS PRÉAVIS. Aucun extrait de cette publication ne peut être reproduit ou distribué sous quelque forme et par quelque moyen que ce soit, électronique ou mécanique, y compris, sans s'y limiter, la photocopie, l’enregistrement, les systèmes de recherche d'information et les réseaux informatiques, sans l'autorisation écrite préalable de Sonos, Inc. Sonos® est une marque déposée de Sonos, Inc. aux États-Unis, au Canada et en Australie, et une marque commerciale de Sonos, Inc. dans les autres pays. SonosNet™, ZonePlayer™, ZoneBridge™ et tous les logos Sonos sont des marques commerciales de Sonos, Inc. aux États-Unis et/ou dans d’autres pays. Tous les autres produits et services mentionnés dans ce document sont des marques de commerce ou des marques de service de leurs propriétaires respectifs. © 2004-2008 par Sonos, Inc. Tous droits réservés. p. 147

Guide d'installation du ZonePlayer 90 de Sonos Pour commencer Vous découvrez Sonos ? Quelques étapes suffisent pour configurer et faire fonctionner votre Sonos Multi-room Music System (les étapes ci-dessous sont totalement expliquées, à partir de la page 127) —

Connecter un ZonePlayer ou un ZoneBridge (acheté séparément) à votre routeur à large bande à l'aide d'un câble Ethernet (fourni). Si vous avez acheté un Sonos ZoneBridge, reportez-vous au guide d'installation fourni avec celuici pour des instructions détaillées.

Placez le ou les autres ZonePlayers dans la ou les pièces de votre choix.

Installez le logiciel et suivez les invites pour ajouter le ou les ZonePlayers et configurer l'accès à vos fichiers musicaux.

Ajoutez le Controller à votre lecteur de musique. Reportez-vous à la section page 126 pour vous assurer que votre réseau domestique est prêt pour l’installation du système, puis passez à la page 127 pour les instructions d’installation. Une fois votre lecteur de musique configuré, vous pouvez facilement ajouter des composants Sonos supplémentaires, à tout moment. Ajout à un système Sonos existant ? Si vous ajoutez ce composant Sonos à un lecteur de musique Sonos existant, allez directement à la page 136. Guide d'installation du ZonePlayer 90 de Sonos

Le ZonePlayer 90 Le ZonePlayer 90 est conçu pour être utilisé avec un amplificateur externe. Il comporte des sorties aussi bien analogiques que numériques pour pouvoir le connecter facilement à votre équipement audio existant.

• Utilisez un ZonePlayer 90 pour créer une zone de musique dans une pièce où vous avez déjà un amplificateur, par exemple votre home cinéma ou la chaîne hifi dans votre salon.
• Utilisez un ZonePlayer 90 pour créer une zone de musique dans votre bureau personnel, où vous avez déjà un ordinateur ou deux haut-parleurs sous tension.
• Utilisez un ZonePlayer 90 si vous possédez un système audio distribué alimenté depuis un amplificateur dans un seul emplacement central avec des fils de hautparleur reliés en pieuvre à cet emplacement central.

Guide d'installation du ZonePlayer 90 de Sonos Votre réseau informatique Afin de pouvoir lire les fichiers de musique numérique stockés sur votre ordinateur, votre réseau informatique doit répondre aux exigences suivantes : Spécifications du réseau Remarque : vous devez disposer d'un réseau avec une connexion Internet à haut débit, car le Sonos Multi-room Music System est conçu pour vous proposer des mises à jour logicielles en ligne. Votre système Sonos devant être enregistré pour recevoir ces mises à jour, pensez à le faire au moment de l'installation. Nous ne communiquerons pas votre adresse électronique à d'autres sociétés.

• Modem câble/DSL ou connexion Internet à haut débit basée sur un réseau local (LAN).
• Si un modem câble ou DSL est actuellement directement branché à votre ordinateur, un routeur doit être installé entre votre modem et votre ordinateur pour assurer la sécurité de votre ordinateur et pour partager votre connexion Internet avec votre Sonos Multi-room Music System et d'autres périphériques. Si vous ne disposez pas d'un routeur, vous devez en acquérir un et l'installer avant de poursuivre. Systèmes d’exploitation compatibles
• Windows® XP, dont Windows® XP Media Center
• Macintosh® OS X Guide d'installation du ZonePlayer 90 de Sonos

Pour connaître la dernière configuration système requise, visitez notre site Web à l'adresse http://faq.sonos.com/specs. Installation d’un nouveau système Sonos

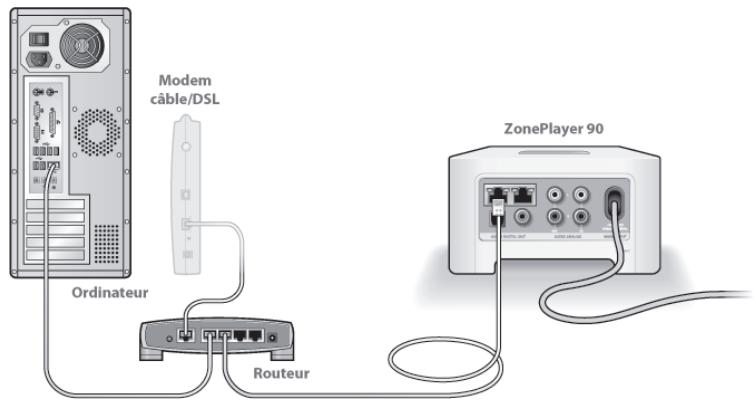

Connectez à votre routeur à large bande Remarque : un composant Sonos doit être connecté à votre routeur à large bande à l'aide d'un câble Ethernet standard (fourni). Si vous ne souhaitez pas écouter de musique dans cette pièce, vous pouvez plutôt connecter un Sonos ZoneBridge (acheté séparément). Connectez un câble Ethernet (fourni) entre l'un des connecteurs Ethernet situés à l'arrière de votre ZonePlayer 90 (ou ZoneBridge, si vous en avez acheté un séparément) et un port ouvert de votre routeur.

• Ne branchez pas le ZonePlayer directement sur votre modem câble ou DSL, à moins que votre modem ne possède un routeur intégré. Si vous ne disposez pas d’un routeur, vous pouvez accéder à http://faq.sonos.com/norouter pour obtenir les instructions nécessaires.

Guide d'installation du ZonePlayer 90 de Sonos Guide d'installation du ZonePlayer 90 de Sonos

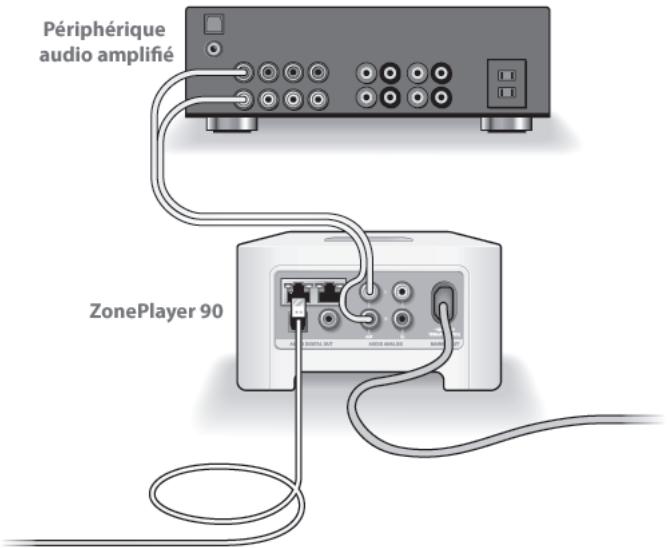

Placez le ZonePlayer dans la pièce de votre choix Vous pouvez connecter un ZonePlayer 90 aux entrées d'un périphérique audio amplifié, tel qu'un récepteur home cinéma, une chaîne hi-fi ou un ordinateur doté de haut-parleurs sous tension, en utilisant les sorties analogiques ou numériques du ZP 90 (câble RCA fourni).

Guide d'installation du ZonePlayer 90 de Sonos Branchez le cordon d'alimentation, puis connectez votre ZonePlayer 90 à un amplificateur externe en choisissant l'une des options suivantes : Connecter à un home cinéma ou à un amplificateur

• Si votre home cinéma ou amplificateur comporte des entrées numériques, vous pouvez utiliser soit un câble audio optique TosLink, soit un câble coaxial numérique pour connecter la sortie numérique du ZonePlayer 90 à l'entrée numérique du récepteur.
• Si votre home cinéma ou amplificateur comporte des entrées analogiques, utilisez un câble audio RCA standard pour connecter la sortie audio analogique d'un ZonePlayer aux entrées audio du récepteur.
• Sélectionnez le canal d'entrée approprié sur le récepteur.
• Une fois votre système Sonos configuré, voir page 143 pour régler les paramètres du volume. Connecter à un ordinateur ou à des haut-parleurs sous tension
• Vous aurez besoin d'une mini-fiche stéréo de liaison à un câble adaptateur en Y RCA audio (une mini-fiche stéréo 3,5 mm vers deux connecteurs mâles RCA) pour raccorder la sortie audio analogique du ZonePlayer à l'entrée audio de l'ordinateur.
• Vous aurez peut-être besoin d'un câble audio adaptateur en Y (une mini-fiche stéréo 3,5 mm vers deux connecteurs mâles RCA) pour raccorder les hautparleurs aux sorties audio du ZonePlayer. Si vos haut-parleurs possèdent une fiche stéréo 3,5 mm mâle, vous devrez insérer un adaptateur femelle/femelle entre la fiche de haut-parleur et le câble adaptateur en Y audio. Guide d'installation du ZonePlayer 90 de Sonos

Pour plus d'informations sur la connexion de périphériques audio, visitez notre site Web à l'adresse http://faq.sonos.com/cables. Passez à l’étape 3 lorsque le voyant d’état du ZonePlayer situé sur le panneau avant du ZonePlayer clignote en blanc et que le bouton Muet clignote en vert.

Bouton Muet (vert) Voyant d'état du ZonePlayer (blanc) Installer le logiciel Insérez le CD-ROM d'installation du système Sonos, puis suivez les invites pour brancher votre ou vos ZonePlayers et configurer l'accès à vos fichiers musicaux. (Si vous avez acheté plusieurs composants Sonos, il est possible que vous ayez plusieurs CD-ROM d’installation système ; utilisez celui qui accompagnait votre ZonePlayer et laissez les autres de côté.) Remarque : durant le processus d'installation, vous serez invité à vérifier les mises à jour logicielles. Sélectionnez Oui pour être sûr de configurer votre lecteur de musique à l'aide de la version logicielle la plus récente. (Si vous ajoutez des composants Sonos supplémentaires, vous serez peutêtre invité à mettre à jour votre lecteur de musique plusieurs fois au cours du processus d'installation.)

Guide d'installation du ZonePlayer 90 de Sonos

• Si vous n'utilisez pas de système d'exploitation Windows® ou Macintosh OS X®, À utiliser avec :
• Windows XP, dont Windows XP Media Center
• Mac OS X vous pouvez ranger le CD-ROM d'installation du système Sonos dans un endroit sûr et utiliser le Sonos Controller pour configurer votre lecteur de musique. Branchez simplement l'adaptateur secteur (voir page 133) et suivez les invites du Controller. Pour plus d’informations, visitez notre site Web à l’adresse http://faq.sonos.com/nodcr.
• Si vous avez stocké de la musique sur votre ordinateur ou un périphérique NAS (Network-Attached Storage), le Sonos Multi-room Music System reconnaîtra la plupart des dossiers partagés standard. Pour plus d'informations sur les dossiers partagés, visitez notre site Web à l'adresse http://faq.sonos.com/sharing. Guide d'installation du ZonePlayer 90 de Sonos

Remarque : les logiciels de pare-feu tels que Norton Internet Security™, McAfee® Personal Firewall, Windows Firewall ou Mac OS X Firewall, peuvent empêcher le fonctionnement du logiciel Desktop Controller de Sonos. Au cours de l'installation, votre logiciel pare-feu vous invitera peutêtre à autoriser l'accès à l'application Sonos. Autorisez toujours l'accès complet. Vous devez également modifier les paramètres de votre logiciel pare-feu pour vous assurer que le partage des fichiers Windows n'est pas bloqué. Pour obtenir des instructions plus détaillées, veuillez visiter notre site Web à l’adresse http://faq.sonos.com/firewall.

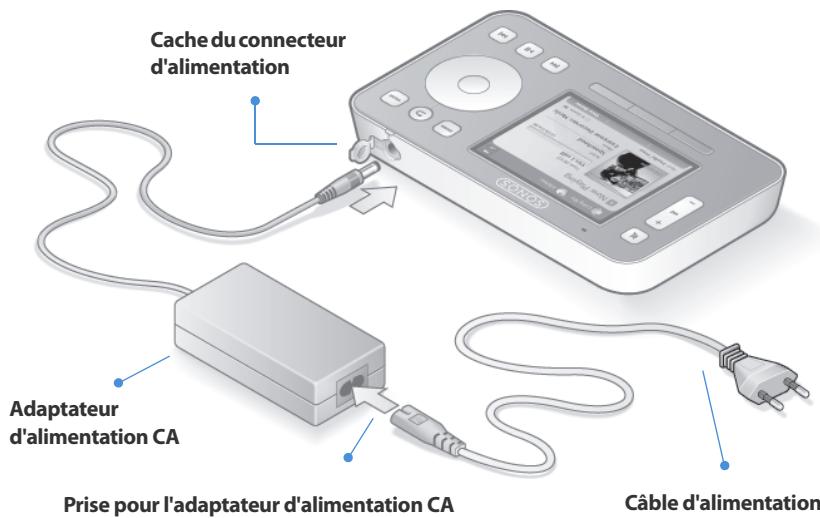

Ajouter le Sonos Controller

• Après avoir configuré au moins un ZonePlayer, vous pouvez vous servir du Controller et suivre ses invites pour l'ajouter à votre lecteur de musique.
• Vous devez charger votre Sonos Controller après l'avoir retiré de son emballage. La batterie du Controller sera complètement chargée au bout de deux (2) heures. Vous pouvez utiliser votre Controller pendant qu'il charge.
• Le cache du connecteur d'alimentation fait partie du concept anti-projections de votre Controller. Laissez-le fermé lorsque votre Controller n'est pas en charge.

Guide d'installation du ZonePlayer 90 de Sonos Cache du connecteur d'alimentation Adaptateur d'alimentation CA Prise pour l'adaptateur d'alimentation CA Câble d'alimentation Attention utilisez uniquement l'adaptateur d'alimentation fourni pour charger la batterie du Controller. L'utilisation de tout autre adaptateur pourrait endommager votre Controller et annulerait la garantie du produit. À présent, vous êtes prêt à diffuser de la musique ! Si vous avez besoin d'aide pour commencer, reportez-vous aux étapes ci-dessous. Guide d'installation du ZonePlayer 90 de Sonos

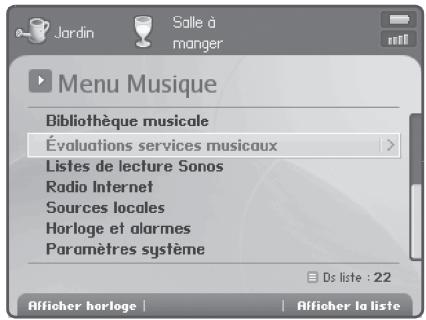

Menu Musique Appuyez sur le bouton Music de votre Sonos Controller pour afficher le menu Musique. Pour en savoir plus sur les caractéristiques et fonctionnalités de votre nouveau système Sonos, téléchargez le guide de l’utilisateur sur notre site Web à l’adresse : www.sonos.com/support/documents ou démarrez votre logiciel Desktop Controller et sélectionnez Aide du système Sonos dans le menu Aide.

• Pour activer la version d’évaluation gratuite d’un service musical, sélectionnez Versions d’évaluation des services musicaux. (Votre lecteur de musique doit être enregistré pour que vous puissiez activer une version d’évaluation ; si vous ne l’avez pas fait, sélectionnez Paramètres système→Paramètres avancés→ Enregistrement du système.)
• Pour sélectionner une station de radio Internet, sélectionnez Radio Internet.
• Pour ajouter des dossiers musicaux situés sur un ordinateur de votre réseau domestique, ouvrez votre logiciel Desktop Controller et sélectionnez Configurer la bibliothèque musicale→Ajouter un partage dans le menu Musique.

Guide d'installation du ZonePlayer 90 de Sonos

• Vous pouvez utiliser le Sonos Controller pour ajouter des dossiers musicaux en sélectionnant Paramètres système→Gestion bibliothèque musicale
• Installation de la bibliothèque musicale→Ajouter nouv., mais il est plus simple d’utiliser le Desktop Controller pour cette tâche unique. Ajout à un système Sonos existant Une fois votre Sonos Multi-room Music System configuré, vous pouvez facilement ajouter d’autres composants, à tout moment (jusqu'à 32 zones). Si votre domicile dispose d’un câblage structuré (intégré), vous pouvez installer une connexion câblée pour les ZonePlayers ou ZoneBridges supplémentaires. Si vous ne disposez pas de câblage structuré, notre technologie sans fil intégrée est idéale pour vous. Remarque : des murs épais, des téléphones sans fil de 2,4 GHz et la présence d'autres appareils sans fil peuvent provoquer des interférences avec les signaux du réseau sans fil de votre Sonos Multi-room Music System. Si vous rencontrez des difficultés, nous vous recommandons de déplacer le ZonePlayer, de modifier le canal sans fil sur lequel fonctionne votre lecteur de musique ou d’installer une connexion filaire (câble Ethernet), soit entre votre routeur et le ZonePlayer, soit entre deux ZonePlayers (voir page 148). Si vous rencontrez des difficultés lors du positionnement de vos unités dans la portée sans fil des unes et des autres, vous pouvez visiter notre site Web à l'adresse http://faq.sonos.com/range pour plus d'informations. Guide d'installation du ZonePlayer 90 de Sonos

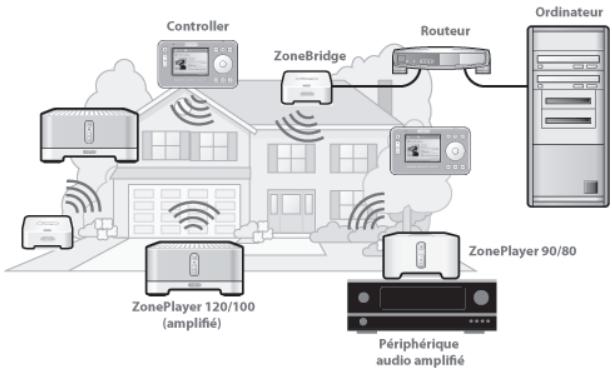

Ajouter un ZonePlayer ou ZoneBridge Remarque : si vous remplacez le ZonePlayer actuellement relié à votre routeur, ajoutez d'abord le nouveau composant Sonos à votre lecteur de musique (étapes ci-dessous). Ensuite, vous pouvez débrancher le composant Sonos câblé de votre routeur, le remplacer par le nouveau, puis déplacer le composant d'origine vers un nouvel emplacement.

1. Choisissez l'une des options suivantes :

• Si vous ajoutez un ZonePlayer (120 ou 100) amplifié, connectez les haut-parleurs de votre choix.
• Si vous ajoutez un ZonePlayer 90 ou 80, connectez-le à un périphérique externe avec amplificateur (comme présenté page 129).
• Si vous ajoutez un ZoneBridge, connectez l’adaptateur secteur. Si vous avez besoin d'aide pour cette étape, reportez-vous au Guide d'installation fourni avec votre composant Sonos ou démarrez votre logiciel Desktop Controller et sélectionnez Aide du système Sonos dans le menu Aide.

2. Si vous établissez une connexion filaire, branchez un câble Ethernet entre votre

routeur, un autre ZonePlayer ou ZoneBridge, ou une plaque murale réseau sous tension (si vous disposez d'un câblage intégré) et l'un des connecteurs Ethernet situés à l'arrière du nouveau composant Sonos. Si vous procédez à une connexion sans fil, ignorez cette étape.

3. Branchez le cordon d’alimentation, puis le ZonePlayer ou ZoneBridge.

Guide d'installation du ZonePlayer 90 de Sonos

4. Choisissez l'une des options suivantes :

• À l'aide du Sonos Controller, sélectionnez Paramètres système→Ajouter un ZonePlayer ou ZoneBridge dans le menu Musique et suivez les invites pour ajouter ce composant à votre Sonos Multi-room Music System.
• À l'aide du logiciel Desktop Controller, sélectionnez Zones→Ajouter un ZonePlayer ou ZoneBridge et suivez les invites pour ajouter ce composant à votre Sonos Multi-room Music System. Ajouter un Controller Vous devez charger votre nouveau Sonos Controller après l'avoir retiré de son emballage. Branchez-le à l'adaptateur secteur, puis suivez les invites affichées sur l'écran du Controller pour ajouter ce dernier à votre lecteur de musique (vous pouvez utiliser le Controller pendant qu'il est en charge). Guide d'installation du ZonePlayer 90 de Sonos

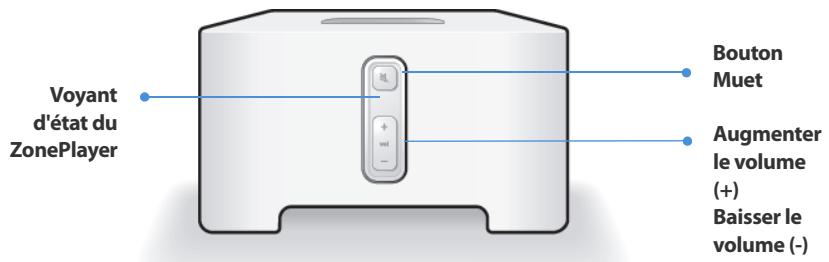

Avant du ZonePlayer 90 Voyant d'état du ZonePlayer Activé/Désactivé

À l'aide du Sonos Controller, sélectionnez Suspendre tout dans le menu Zone. À l'aide du logiciel Desktop Controller, sélectionnez Suspendre tout dans le menu Lecture. Voyant d'état du ZonePlayer

Clignote en blanc lors de la mise sous tension ou du branchement sur votre Sonos Multi-room Music System. Blanc fixe lorsque le ZonePlayer est mis sous tension et branché sur votre Sonos Multi-room Music System (fonctionnement normal). Bouton Muet Augmenter le volume Baisser le volume (-) Votre Sonos Multi-room Music System est conçu pour être toujours allumé ; le lecteur utilise un minimum d'électricité dès qu'il ne diffuse pas de musique. Pour arrêter de diffuser de la musique dans toutes les zones, vous pouvez utiliser la fonctionnalité Suspendre tout. Indique l'état actuel du ZonePlayer. Lorsque le ZonePlayer fonctionne normalement, vous pouvez allumer ou éteindre le voyant d'état blanc. Pour plus d'informations, consultez le système d'aide en ligne inclus avec votre logiciel Desktop Controller. Pour vous procurer une liste complète des indications d'état, accédez à http://faq.sonos.com/led.

Guide d'installation du ZonePlayer 90 de Sonos Bouton Muet

S'allume en vert fixe lorsque le son est coupé. Clignote rapidement en vert lorsque la désactivation ou l'activation générale du son est imminente. Clignote lentement en vert lors de la connexion du ZonePlayer à votre lecteur de musique. Augmenter le volume (+) Baisser le volume (-) Pour désactiver/activer le son de ce ZonePlayer : Appuyez sur le bouton Muet pour désactiver ou réactiver le son de ce ZonePlayer. Pour désactiver/activer le son de tous les ZonePlayers : Appuyez sur le bouton Muet pendant 3 secondes pour désactiver le son de tous les ZonePlayers de votre maison. Appuyez sur le bouton pendant 3 secondes pour réactiver le son de tous les ZonePlayers. Appuyez sur ces boutons pour augmenter ou réduire le volume. Guide d'installation du ZonePlayer 90 de Sonos

Connecteurs du panneau arrière Connecteurs Ethernet Entrée d'alimentation CA (secteur) Sortie audio numérique TosLink Sortie audio numérique coaxiale Sortie audio analogique Entrée audio analogique Connecteurs Ethernet (2) Utilisez un câble Ethernet de catégorie 5 pour effectuer la connexion à un routeur, un ordinateur ou à un autre périphérique réseau tel qu'un périphérique de stockage attaché au réseau (NAS). Entrée d'alimentation CA (secteur) (~100-240 V, 50-60 Hz) Utilisez le cordon d'alimentation fourni pour effectuer le raccordement à la prise d'alimentation secteur.

Guide d'installation du ZonePlayer 90 de Sonos Entrée audio analogique Utilisez un câble audio RCA standard pour relier les sorties audio d'un appareil audio distinct, par exemple un lecteur CD, aux entrées audio analogiques du ZonePlayer. Utilisez un câble audio RCA standard pour relier les sorties audio analogiques du ZonePlayer aux entrées audio d'un appareil audio distinct, par exemple un amplificateur ou le récepteur de votre home cinéma. Sortie audio numérique TosLink® Vous pouvez utiliser un câble audio optique TosLink pour relier la sortie audio numérique TosLink du ZonePlayer aux entrées audio d'un appareil audio distinct, par exemple un amplificateur ou le récepteur de votre home cinéma. Sortie audio numérique coaxiale Vous pouvez utiliser un câble coaxial numérique pour relier la sortie audio numérique coaxiale du ZonePlayer aux entrées audio d'un appareil audio distinct, par exemple un amplificateur ou le récepteur de votre home cinéma. Guide d'installation du ZonePlayer 90 de Sonos

Utilisation de la sortie source locale Utilisez les sorties audio du ZonePlayer pour connecter un home cinéma, un ordinateur, des haut-parleurs sous tension ou un amplificateur au ZonePlayer 90. Connexion à un home cinéma ou à un amplificateur Pour plus d'informations sur la connexion de périphériques audio, visitez notre site Web à l'adresse http://faq.sonos.com/cables.

1. Si votre home cinéma ou amplificateur comporte des entrées numériques, vous pouvez

utiliser soit un câble audio optique TosLink, soit un câble coaxial numérique pour connecter la sortie numérique du ZonePlayer 90 à l'entrée numérique du récepteur. Si votre home cinéma ou amplificateur comporte des entrées analogiques, utilisez un câble audio RCA standard pour connecter la sortie audio analogique du ZonePlayer 90 aux entrées audio du récepteur.

2. Sélectionnez le canal d'entrée approprié sur le récepteur.

Réglage du volume depuis votre home cinéma ou amplificateur Pour régler le volume exclusivement depuis votre home cinéma ou amplificateur, vous pouvez définir le niveau de la sortie source locale de ce ZonePlayer sur Fixe en sélectionnant l'une des options suivantes :

• À l'aide du Sonos Controller, dans le menu Musique, sélectionnez Paramètres système. Sélectionnez Paramètres du ZonePlayer, puis utilisez la molette de défilement pour mettre en surbrillance le ZonePlayer relié au récepteur. Sélectionnez Niveau de sortie source locale, puis choisissez Fixe.
• À l'aide du logiciel Desktop Controller, sélectionnez Paramètres du ZonePlayer

Guide d'installation du ZonePlayer 90 de Sonos dans le menu Zones. Sélectionnez le ZonePlayer relié au récepteur, puis cliquez sur Paramètres. Cliquez sur l'onglet Sortie source locale, puis choisissez Fixe. Remarque : quand vous modifiez le niveau de la sortie ligne de votre ZonePlayer 90 sur Fixe, vous ne pourrez plus régler le volume ou les paramètres d'égalisation à l'aide de votre contrôleur Sonos. Réglage du volume depuis votre système Sonos

1. Réglez le volume de votre home cinéma ou amplificateur à un volume d'écoute

2. Si le niveau de la sortie source locale de ce ZonePlayer n'est actuellement pas défini

sur Variable, il vous faudra le modifier :

• À l'aide du Sonos Controller, dans le menu Musique, sélectionnez Paramètres système. Sélectionnez Paramètres du ZonePlayer, puis utilisez la molette de défilement pour mettre en surbrillance le ZonePlayer relié au récepteur. Sélectionnez Niveau de sortie source locale, puis choisissez Variable.
• À l'aide du logiciel Desktop Controller, sélectionnez Paramètres du ZonePlayer dans le menu Zones. Sélectionnez le ZonePlayer relié au récepteur, puis cliquez sur Paramètres. Cliquez sur l'onglet Sortie source locale, puis choisissez Variable.

3. Utilisez le Sonos Controller pour régler le volume de votre système Sonos de

manière à pouvoir entendre la musique. Il se peut que le réglage soit au maximum de l'échelle du volume. Guide d'installation du ZonePlayer 90 de Sonos

4. Si vous le souhaitez, vous pouvez réajuster le volume de votre home cinéma ou

amplificateur de manière à ce que la plage de réglage sonore du Controller corresponde à la plage habituelle de votre volume d'écoute. Connexion à un ordinateur ou à des haut-parleurs sous tension

• Si vous effectuez un raccordement à votre ordinateur :Vous aurez besoin d'une mini-fiche stéréo de liaison à un câble adaptateur en Y RCA audio (une mini-fiche stéréo 3,5 mm vers deux connecteurs mâles RCA) pour raccorder la sortie audio analogique du ZonePlayer à l'entrée audio de l'ordinateur.
• En cas de connexion à des haut-parleurs sous tension : Vous aurez peut-être besoin d'un câble adaptateur audio en Y (une mini-fiche stéréo 3,5 mm vers deux connecteurs mâles RCA) pour raccorder les haut-parleurs de l'ordinateur aux sorties audio du ZonePlayer. Si vos haut-parleurs possèdent une fiche stéréo 3,5 mm mâle, vous devrez insérer un adaptateur femelle/femelle entre la fiche de haut-parleur et le câble adaptateur en Y audio. Utilisation de l'entrée source locale Vous pouvez facilement diffuser le son provenant d’une source externe telle qu'un lecteur CD ou lecteur de musique portable à travers votre Sonos Multi-room Music System à l’aide des connexions d’entrée audio de votre ZonePlayer. Le périphérique sera automatiquement détecté dès que vous le brancherez.

1. Utilisez un câble RCA standard pour brancher une source externe telle qu'un lecteur

CD sur les connexions Entrée audio analogiques situées à l'arrière de votre ZonePlayer 90.

• Si vous connectez un lecteur de musique portable au ZonePlayer 90, vous aurez plutôt besoin d'une mini-fiche stéréo 3,5 mm vers un câble audio RCA. Branchez

Guide d'installation du ZonePlayer 90 de Sonos l'extrémité de la mini-fiche stéréo sur le périphérique portable et l'extrémité RCA sur la connexion Entrée audio du ZonePlayer.

2. Choisissez l'une des options suivantes :

• À partir du Sonos Controller, sélectionnez Sources locales dans le menu Musique. Cliquez sur Modifier le nom pour sélectionner un nom de source pour ce périphérique. Une fois l'installation terminée, sélectionnez simplement Sources locales dans le menu Musique, puis appuyez sur Lecture lorsque vous voulez diffuser de la musique à partir de ce périphérique.
• À partir du logiciel Desktop Controller, sélectionnez l’onglet Entrée source locale dans la Bibliothèque musicale. Sélectionnez Configurer→Entrée Source locale pour sélectionner un nom de source pour ce périphérique. Une fois l’installation terminée, sélectionnez simplement Sources locales dans la Bibliothèque musicale, puis appuyez sur Écouter dès que vous voulez écouter de la musique à partir de ce périphérique. Un niveau d'entrée source locale par défaut (typique) est attribué lorsque vous sélectionnez un nom de source. Si le volume est trop bas, vous pouvez sélectionner un niveau de ligne supérieur pour ce périphérique. Vous entendrez peut-être des coupures si vous définissez le niveau du son trop haut. Paramètres du codage d'entrée source locale Lorsque des sources musicales locales sont associées à un ZonePlayer, le codage d'entrée source locale détermine la façon dont le Sonos Multi-room Music System code les données provenant de ces sources. Pour l'audio multi-pièce, nous vous recommandons le paramètre Compressé. Pour obtenir un son de très haute qualité, vous pouvez sélectionner le codage Décompressé, mais cette sélection requiert Guide d'installation du ZonePlayer 90 de Sonos

davantage de largeur de bande réseau que l'audio compressé. Pour l'audio TV ou DVD, nous vous recommandons le paramètre Décompressé. Remarque : vous noterez un décalage lors de l’utilisation d’une source locale. Lorsque le paramètre de codage Décompressé est sélectionné, ce décalage est considérablement réduit. Résolution des problèmes de base

Avertissement : le produit ne doit, en aucun cas, être réparé par une

autre entité qu'un centre de réparation Sonos agréé, sous peine d'annulation de la garantie. Veuillez contacter le Sonos Customer Service Center pour trouver un centre de réparation agréé proche de chez vous. N'ouvrez pas le système car vous risquez de vous électrocuter. Si un problème survient, vous pouvez essayer les suggestions de résolution répertoriées ci-dessous. Si aucune d'elles ne permet de résoudre le problème ou si vous n'êtes pas certain de la procédure à suivre, contactez le Sonos Customer Service Center et nous vous aiderons avec plaisir.

• Site Web Visitez notre site Web à l’adresse www.sonos.com/support. Sur notre site, vous pouvez visiter nos Forums, consulter nos pages Foire aux Questions (FAQ) ou demander de l'assistance.

Guide d'installation du ZonePlayer 90 de Sonos

• Téléphone France: 0800 910769, ou visitez notre site Web à l’adresse www.sonos.com/support et cliquez sur Support téléphonique pour trouver le numéro de téléphone à utiliser pour votre pays. ZonePlayer non détecté durant l'installation Un problème de réseau ou de pare-feu peut empêcher le ZonePlayer de se connecter à votre système Sonos. S'il s'agit d'un ZonePlayer sans fil, essayez de rapprocher les ZonePlayers les uns des autres ou reliez-le temporairement par câble pour déterminer si le problème provient d'une interférence au niveau du réseau sans fil. Si ce message s'affiche lorsque vous installez le premier composant Sonos câblé, vous pouvez essayer de procéder comme suit pour résoudre le problème. Si les problèmes persistent, contactez le Sonos Customer Service Center.

1. Vérifiez le pare-feu

Le logiciel de pare-feu installé sur l'ordinateur bloque peut-être les ports que Sonos utilise pour fonctionner. Tout d'abord, désactivez tous vos pare-feux et relancez la connexion. Si cette étape résout le problème, vous devez configurer votre pare-feu pour qu'il fonctionne avec le Sonos Desktop Controller. Pour plus d’informations, visitez notre site Web à l’adresse http://faq.sonos.com/firewall. Si elle ne le résout pas, vous pouvez passer à l'étape 2 ci-dessous.

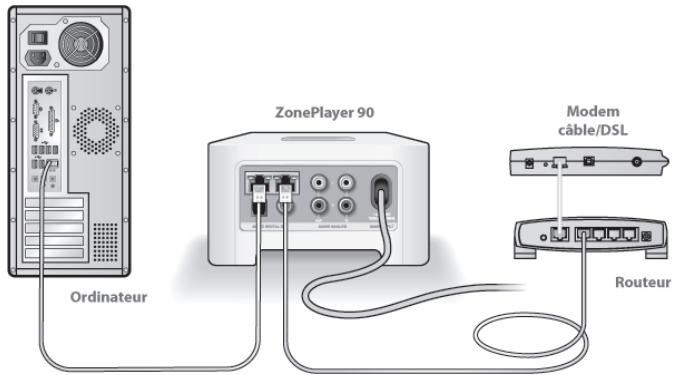

2. Vérifiez le routeur

Vous pouvez ignorer le commutateur de votre routeur pour déterminer s’il existe des problèmes de configuration pour ce dernier en connectant Sonos comme suit (notez que le ZonePlayer et l’ordinateur ont toujours accès à Internet dans ce cas) : Guide d'installation du ZonePlayer 90 de Sonos

• Vérifiez que votre modem câble/DSL est connecté au port WAN (Internet) du routeur.
• Supprimez temporairement tous les autres composants reliés par câble à votre réseau.
• Connectez un câble Ethernet directement de l'ordinateur à l'arrière du ZonePlayer, puis connectez un autre câble Ethernet directement du ZonePlayer à l'un des ports LAN de votre routeur.
• Lorsque vous apportez une modification à votre configuration réseau, vous pouvez avoir à réinitialiser le ZonePlayer en débranchant le cordon d'alimentation, puis en le rebranchant.
• Si vous n’utilisez pas de routeur, consultez notre site Web à l’adresse suivante http://faq.sonos.com/norouter, pour plus d’informations.

Guide d'installation du ZonePlayer 90 de Sonos

3. Vérifiez le câblage

Vérifiez les voyants de liaison/d'activité du routeur et du ZonePlayer. Ils doivent être verts et vous devez également voir des voyants d'activité clignoter.

• Si les voyants verts ne sont pas allumés, essayez de vous connecter à un autre port.
• Si les voyants de liaison ne s'allument pas, essayez de connecter un autre câble Ethernet. Lorsque vous ajoutez le Sonos Controller portable, il ne parvient pas à détecter le(s) ZonePlayer(s) Des interférences sur le réseau sans fil ou un problème réseau empêchent peut-être le Controller de s'associer à votre Sonos Multi-room Music System.

1. Vérifiez qu'il ne s’agit pas d’un problème réseau ou DHCP.

• Débranchez le câble Ethernet de l'arrière du ZonePlayer pour qu'il ne soit plus connecté à votre réseau.
• Débranchez le cordon d'alimentation du ZonePlayer, puis rebranchez-le.
• Lorsque le voyant d'état à l'avant du ZonePlayer arrête de clignoter en blanc, essayez d'ajouter votre Controller à nouveau. Si cela fonctionne, le serveur DHCP de votre routeur n’avait peut-être plus d’adresses IP disponibles à attribuer au Controller. Dans la plupart des cas, vous pouvez vous connecter à votre routeur en tapant http://192.168.1.1 dans la ligne d’adresse de votre navigateur (l’adresse IP de votre routeur peut être différente). Vérifiez les paramètres DHCP et augmentez le nombre d'adresses IP disponibles dans la portée DHCP. Guide d'installation du ZonePlayer 90 de Sonos

Si votre Controller ne reconnaît toujours pas le ZonePlayer après cette étape, vous pouvez essayer l'étape 2 ci-dessous.

2. Éteignez les téléphones sans fil 2,4 GHz.

Certains téléphones sans fil 2,4 GHz peuvent provoquer des interférences sur le réseau sans fil. Si le fait d'éteindre votre téléphone sans fil 2,4 GHz résout le problème, vous devez envisager de passer à un téléphone 5,8 GHz ou 900 MHz (ou modifier le canal sans fil sur lequel votre système Sonos sans fil fonctionne – voir l'étape 4 ci-dessous.)

3. Placez les routeurs sans fil 108 Mbits/s en mode 54 Mbits/s.

Sonos ne peut pas fonctionner correctement lorsqu'un routeur fonctionne en mode turbo. Afin de doubler la vitesse de 54 Mbits/s à 108 Mbits/s, le routeur passe dans un mode à large bande qui utilise une grande partie du spectre 2,4 GHz que la FCC a réservé aux périphériques 802.11b/g. Cela signifie que des interférences (bruit de radiofréquence) se produiront avec tout autre périphérique 2,4 GHz qui ne fonctionne pas sur le même canal que le périphérique 108 Mbits/s (généralement le canal 6). Bien qu'il soit possible de placer tous vos périphériques sans fil sur le canal 6, cela n'est pas prudent. Les périphériques devront se faire concurrence pour obtenir la largeur de bande disponible et votre réseau sans fil entier se bloquera et s’encombrera.

4. Modifiez le canal sans fil sur lequel votre système Sonos fonctionne.

• À l’aide du Desktop Controller pour Windows : Dans le menu Fichier, sélectionnez Préférences. Cliquez sur l'onglet Avancé, puis sélectionnez un autre canal sans fil dans la liste Canal sans fil.
• À l’aide du Desktop Controller pour Macintosh : Dans le menu Sonos, sélectionnez Préférences. Cliquez sur l'onglet Avancé, puis sélectionnez un autre canal sans fil dans la liste Canal sans fil.

Guide d'installation du ZonePlayer 90 de Sonos Le basculement peut prendre quelques secondes. Si vous êtes en train d'écouter de la musique, celle-ci s'arrêtera momentanément au cours de la modification du canal sans fil. Informations importantes relatives à la sécurité

1. Lisez attentivement ces instructions.

2. Conservez ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil à proximité de l'eau.

6. Nettoyez cet appareil uniquement à l'aide d'un chiffon sec et doux. Les nettoyants et les

solvants à usage domestique peuvent endommager le revêtement de vos ZonePlayers ou de vos Controllers.

7. N'obstruez aucun orifice de ventilation. Installez cet appareil conformément aux

instructions du fabricant.

8. Ne placez pas cet appareil à côté d'une source de chaleur telle qu'un radiateur, une

bouche de chauffage, une cuisinière ou tout autre appareil produisant de la chaleur.

9. Protégez le câble d'alimentation afin de ne pas marcher dessus, ni le pincer, en particulier

au niveau des fiches, des prises de courant et de l'endroit d'où ils sortent de l'appareil.

10. Utilisez uniquement les équipements/accessoires recommandés par le fabricant.

11. Débranchez cet appareil en cas d'orage ou lorsqu'il n'est pas utilisé pendant une

longue période. Guide d'installation du ZonePlayer 90 de Sonos

12. Confiez la réparation et l'entretien à un personnel qualifié. L'appareil nécessite

réparation lorsqu'il est endommagé de quelque manière que ce soit, notamment si le cordon d'alimentation ou la fiche est endommagé(e), si du liquide a été versé sur l'appareil, si des objets sont tombés à l'intérieur, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou s'il est tombé.

13. La prise d'alimentation secteur doit être facilement accessible pour débrancher

14. Avertissement : afin de limiter les risques d'incendie ou d'électrocution,

n'exposez pas cet appareil à la pluie, ni à l'humidité.

15. N'exposez jamais cet appareil aux projections ou aux écoulements d'eau et ne posez

jamais un récipient contenant un liquide, tel qu'un vase, sur l'appareil.

Avertissement : pour éviter d'endommager les haut-parleurs, éteignez

l'amplificateur externe avant de débrancher votre ZonePlayer 90.
