HBR558 - Station météorologique IROX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météorologique sans fil
Marque	IROX
Modèle	HBR558
Dimensions (récepteur)	104 x 180 x 33 mm
Poids (récepteur)	247 g (sans piles)
Dimensions (capteur externe)	55,5 x 101 x 24 mm
Poids (capteur externe)	62 g (sans piles)
Alimentation récepteur	2 piles 1,5 V type UM-3 ou AA
Alimentation capteur externe	2 piles 1,5 V type UM-3 ou AA
Plage température intérieure	-5 °C à +50 °C
Plage température extérieure	-10 °C à +50 °C
Plage humidité relative	25% à 95%
Fréquence de transmission	433 MHz
Portée maximale	30 mètres (en champ libre)
Cycle de mesure capteur	env. 43 à 47 secondes
Horloge radio-pilotée	Oui, DCF77
Prévisions météo	6 symboles : ensoleillé, légèrement nuageux, nuageux, pluvieux, forte pluie, neige
Alarme gel	Oui, en dessous de 3 °C
Entretien	Nettoyer avec un chiffon sec, sans détergent agressif
Sécurité	Utiliser exclusivement des piles neuves ; ne pas ouvrir l'appareil
Conformité	CE (R&TTE, basse tension, CEM)

FOIRE AUX QUESTIONS - HBR558 IROX

Comment installer les piles dans le récepteur et le capteur externe ?

Ouvrez le compartiment à piles, insérez 2 piles de type AA (1,5V) en respectant les polarités. Refermez le couvercle. Pour le capteur externe, retirez le capot, réglez le canal (1, 2 ou 3) avec l'interrupteur, insérez les piles et appuyez sur le bouton RESET.

Comment synchroniser le capteur externe avec la station de base ?

Après avoir inséré les piles dans le capteur externe (canal 1), le récepteur recherche automatiquement le signal pendant 2 minutes. Si aucun signal n'est reçu, appuyez sur la touche [▼] pendant 3 secondes pour relancer la recherche. Assurez-vous que les deux appareils sont à moins d'un mètre au départ.

Que faire si la température extérieure ne s'affiche pas ?

Vérifiez que les piles du capteur externe sont correctement installées et que le canal 1 est sélectionné. Appuyez sur la touche [▼] pendant 3 secondes pour forcer une nouvelle recherche. Si le problème persiste, rapprochez le capteur à moins de 30 mètres et évitez les obstacles métalliques ou électriques.

Comment régler l'heure manuellement si le signal DCF77 n'est pas reçu ?

Appuyez sur la touche [MODE] pendant 3 secondes pour entrer en mode réglage. Appuyez ensuite plusieurs fois sur [MODE] pour parcourir les options (année, mois, jour, format 12/24h, heure, minutes). Utilisez les touches [▲] et [▼] pour modifier la valeur clignotante.

Comment désactiver la réception radio DCF77 ?

Appuyez sur la touche [▼] pendant 3 secondes pour activer ou désactiver la réception radio. Lorsque la réception est désactivée, le symbole de réception disparaît de l'écran et l'horloge fonctionne comme une montre à quartz normale.

Que signifient les symboles météo affichés ?

Les symboles indiquent la prévision pour les 12 à 24 heures : ensoleillé, légèrement nuageux, nuageux, pluvieux, forte pluie et neige. La fiabilité est d'environ 70 % pour un rayon de 20 à 30 km.

Comment interpréter les flèches de tendance de pression ?

La tendance de la pression atmosphérique sur la dernière heure est indiquée par trois flèches : ↑ (pression en hausse), → (stable) et ↓ (en baisse). Cela aide à anticiper les changements météo.

L'alarme gel s'affiche, que dois-je faire ?

L'alarme gel apparaît lorsque la température extérieure descend en dessous de 3°C. Elle sert d'avertissement pour protéger les plantes ou canalisations. Le symbole disparaît automatiquement quand la température remonte au-dessus de +6°C.

Quelle est la portée maximale entre le capteur et la station ?

La portée maximale est de 30 mètres en champ libre. Les murs, les appareils électriques et les interférences peuvent réduire cette distance. En cas de problème, rapprochez les appareils ou changez leur position de quelques centimètres.

Comment entretenir la station météo ?

Nettoyez l'appareil avec un chiffon sec sans détergent agressif. Protégez-le de l'humidité, de la poussière, des chocs et des températures extrêmes. Utilisez uniquement des piles neuves et ne mélangez pas piles usagées et neuves. Les piles usagées doivent être déposées dans un centre de collecte approprié.

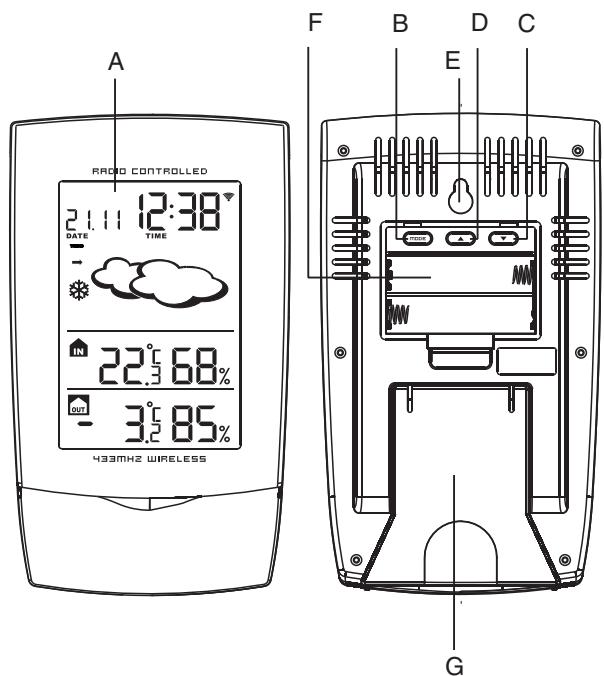

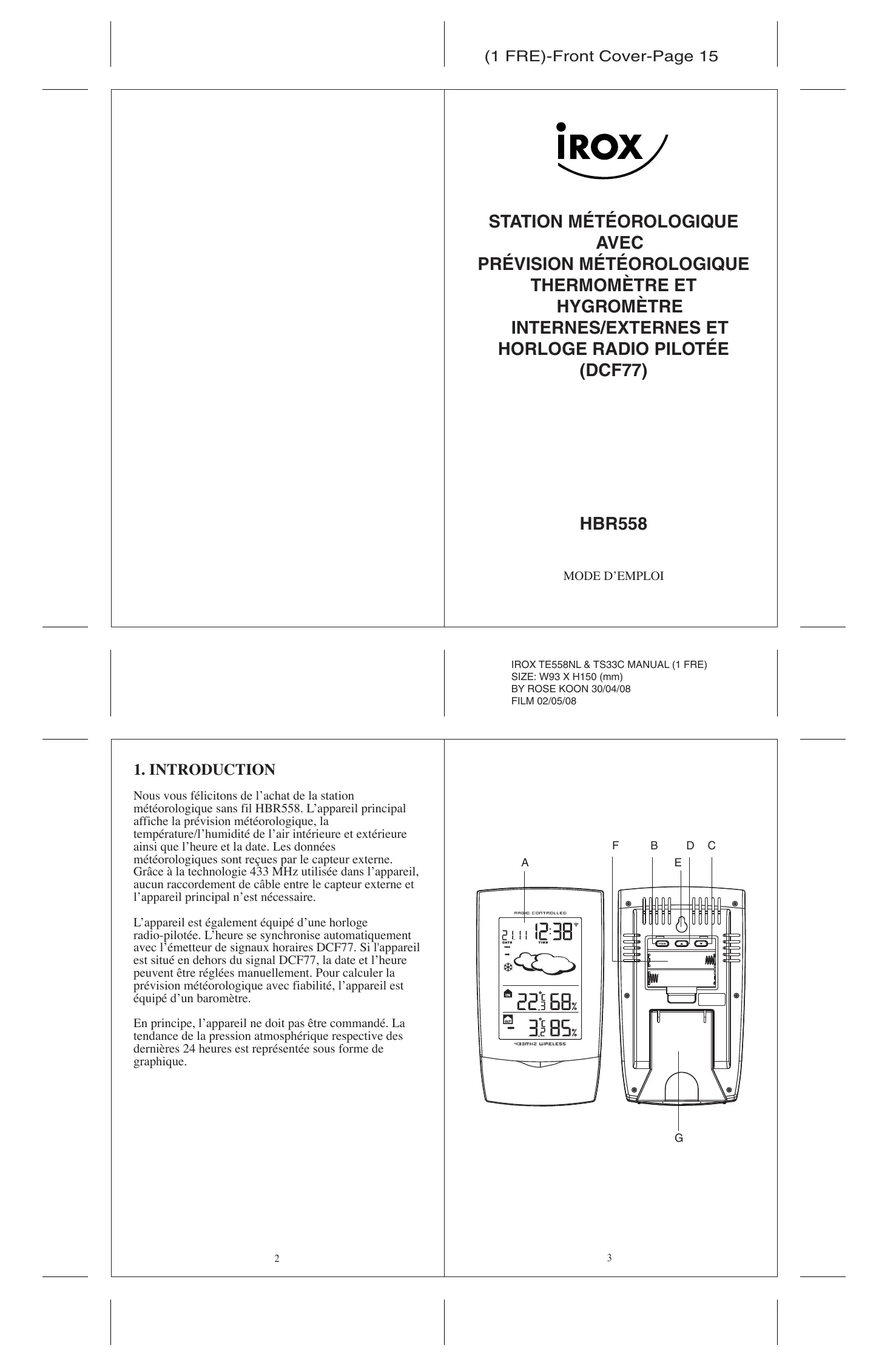

MODE D'EMPLOI HBR558 IROX

Nous vous félicitons de l'achat de la station météorologique sans fil HBR558. L'appareil principal affiche la prévision météorologique, la température/l'humidité de l'air intérieure et extérieure ainsi que l'heure et la date. Les données météorologiques sont reçues par le capteur externe. Grâce à la technologie 433 MHz utilisée dans l'appareil, aucun raccordement de cable entre le capteur externe et l'appareil principal n'est nécessaire.

L'appareil est également équipé d'une horloge radio-pilotée. L'heure se synchronise automatiquement avec l'émetteur de signaux horaires DCF77. Si l'appareil est situé en dehors du signal DCF77, la date et l'heure peuvent être réglées manuellement. Pour calculer la prévision météorologique avec fiabilité, l'appareil est équipé d'un baromètre.

En principe, l'appareil ne doit pas être commandé. La tendance de la pression atmosphérique respective des dernières 24 heures est représentée sous forme de graphique.

Pour une lecture facilitée de toutes les valeurs.

B TOUCHE mode (FACE arrière)

Réglage manuel date / heures (si nécessaire)

C TOUCHE vers le BAS [▼]

• Diminue la valeur lors des réglages
• Enclencher/déclencher le signal radio de réception
• Nouvelle recherche du capteur de température.

D TOUCHE vers le HAUT [▲] (FACE arrière)

• Augmente la valeur lors des réglages. Maintenir appuyé : commutation de l'affichage. Pression atmosphérique - date (pression atmosphérique non compensée sur le niveau de la mer).
• Commutation de l'unité d'affichage pour l'affichage de température en degré Celsius (°C) ou en degré Fahrenheit (°F).

Support pour suspension MURALE

Pour logger les deux piles du type UM-3 ou "AA", des piles alcalines 1.5V ou supérieures sont recommandées.

Pour installer l'appareil sur une table.

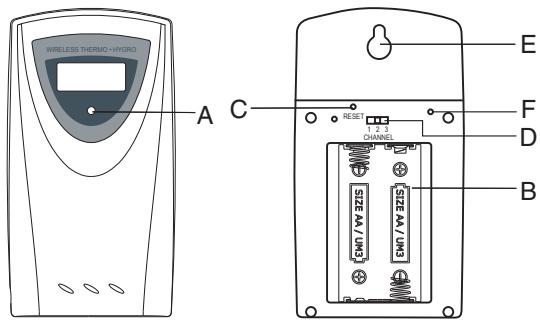

Caracteristiques de l'unite émettrice thermométre/hygrométre HTS33

Clignote au cours de l'envoi du signal 1 x brièvement; 2x si la batterie est faible.

Pour loger les deux piles du type UM-3 ou "AA", des piles alcalines 1.5V ou supérieures sont recommandées.

C TOUCHE de reinitialisation [RESET]

Réinitialisation de l'appareil sur les réglages en usine et après changement de canal.

D CANAL d'emission - commutateur

Attribuez au capteur le canal 1, le canal 2 ou le canal 3.

Support pour suspension MURALE

Commutation de l'unité d'affichage pour l'affichage de température en degré Celsius (°C) ou en degré Fahrenheit (°F).

2A) A respecter avant l'utilisation

Veuillez respecter les indications suivantes pour garantir une exploitation optimale des appareils:

Placez l'unité réceptrice et l'unité émettrice au maximum à un mètre l'une de l'autre.

• Veuillez suivre le déroulement décrit aux points 2b à 2e et attendez jusqu'à l'apparition de la valeur mesurée sur l'affichage.
• Installez ensuite l'unité réceptrice et les unités émettrices externes au sein de la portée possible des appareils, c'est-à-dire dans un rayon de 30 mètres au max.

Notez que la portée effective des émetteurs est fonction des matériaux de construction utilisés pour le bâtiment et de la position de l'unité émettrice externe et que la distance possible de 30 mètres peut être considérablement réduite en raison d'influences externes (différentes émetteurs radio et autres sources de parasites). Dans de tels cas, nous recommendons de rechercher d'autres positions à la fois pour l'émetteur et le récepteur. Il suffit parfois de déplacer la station de quelques centimètres seulement!

Bien que les unités émettrices externes résistent aux intempéries, elles ne doivent pas être placées dans des endroits où elles sont exposées au rayonnement direct du soleil, à la pluie ou à la neige.

2B) Preparation des UNITS émettrices thermométure/hygrométure externes

1. Retirez le couvercle de la batterie.
2. Réglez le canal 1 au moyen de l'interrupteur à glissières. (important: régler uniquement le canal 1!)
3. Insérez 2 piles (1,5V, UM-3 ou taille "AA") correspondant aux polarités respectives.
4. Appuyez sur la touche RESET (par ex. avec un trombone).
5. Revissez le couvercle de batterie.

2C) Preparation de l'unité réceptrice

1. Ouvrez le couvercle du compartiment des piles.
2. Insérez 2 piles (1,5V, UM-3 ou taille "AA") correspondant aux polarités respectives.
3. Refermez le compartiment des piles.

2D) affichage PILE "VIDE

Lorsque les piles doivent être remplacées par de nouvelles, un indicateur [ ] est alors affiché à côté de l'affichage de la température intérieure (piles unité réceptrice) ou de la température extérieure (piles unité émettrice).

2E) Réglage du capteur externe - thermométrie/hygrométrie

a. Dès lors que les piles sont situées dans le capteur externe, celui-ci commence à transmettre les valeurs mesurées à des intervalles d'env. 45 secondes. L'appareil principal recherche également les signaux (pendant env. 2 minutes), dès que les piles sont insérées. Si le signal est reçu par le capteur externe, la température externe et la valeur de l'humidité atmosphérique sont affichées sur l'écran. b. Si aucun signal de capteur n'est reçu dans les 2 minutes, ( ) apparait alors à l'écran. Appuyez sur la touche [ ] pendant 3 secondes pour obtenir la recherche des signaux du capteur externe. Ainsi, vous pouvez synchroniser le signal émetteur et récepteur entre le capteur externe et l'appareil principal. Important: le capteur externe doit être réglé sur le canal 1.

L'unité réceptrice calcule l'évolution atmosphérique pour les 12-24 heures à partir de la base de la modification de la pression atmosphérique barométrique et l'affiche avec les symboles suivants:

Symboles à l'écran
Prévision	Ensoleillé	Légèrement nuageux	Nuageux
Symboles à l'écran
Prévision	Pluvieux	Pluie forte	Neige

1. Après la mise en marche de la station météorologique, aucun réglage de la pression atmosphérique actuelle n'est requis. L'appareil calculera dans les heures à venir une prévision atmosphérique à partir des modifications de la pression atmosphérique.
2. En cas de situations atmosphériques stables de longue durée, une prévision atmosphérique est beaucoup plus difficile. Une modification des symboles atmosphériques à l'écran peut durer en partie plus longtemps que souhaité.
3. La prévision atmosphérique est exclusivement calculée au moyen des modifications de la pression atmosphérique barométrique.
4. La probabilité de la prévision atmosphérique est d'environ 70% et vaut pour un rayon de 20 à 30 kilomètres.
5. Si le symbole "Ensembleille" apparait la nuit, ceci signifie que le temps est nuageux. Le nuage n'est pas affiché par la station météorologique, car celui-ci peut apparaître en cas de plusieurs situations météorologiques.

1. Si vous emportez la station météorologique en voyage, la prévision météorologique sera susceptible de se dérégler en raison de variations d'altitudes et de variations de pressions atmosphériques en résultat. Attendez pendant 24 heures, jusqu'à ce que la station météorologique ait calculé la prévision météorologique sur la base des rapports de pression atmosphérique pour votre nouveau lieu de séjour.

3C) Affichage de la tendance de la pression atmospherique

L'indicateur de la tendance de la pression atmosphérique dans la fenêtre de prévision atmosphérique affiche la tendance de la variation de la pression atmosphérique au cours de la dernière heure. Trois indicateurs différents apparaissent:

Indicateur	TREND	TREND	TREND
	↑	→	↓
Tendance de la pression atmosphérique	croissant	stationnaire	décroissant

Remarque: la valeur de la pression atmosphérique mesurée est généralement affichée en "mbar/hPa". La pression est mesurée localement et ne peut pas être régée sur le niveau de la mer.

Alarme gel

Le symbole alarme gel apparaît sur l'affichage lorsque la température extérieure descend en dessous de 3°C. (Celle-ci est transmise par le capteur externe sur le canal 1). En cas d'augmentation de température au-dessus de +6°C, le symbole est supprimé.

4. Horloge radio-pilotée 4a)indications sur la réception du SIGNAL temporel

L'appareil est structuré de sorte à synchroniser l'heure calendaire automatiquement, dès qu'elle se trouve dans le rayon du signal DCF77. Pour une bonne réception du signal horaire, l'appareil ne doit pas être placé à proximité d'objets métalliques ou d'appareils électriques, afin de limiter au maximum les parasites.

La réception unique et intégrale du signal dure normalement de 3 à 5 minutes environ (en fonction de la force du signal temporel reçu). La synchronisation horaire suivante, effectuée à chaque instant, ne dure ensuite encore que quelques secondes.

En cas de problèmes de réception permanents, réglez l'horloge manuellement et attendez la nuit. Les chances d'obtenir une réception russe sont plus grandes la nuit (de minuit jusqu'à 4 heures du matin). Une réception russe par semaine suffit simplement pour laisser tourner l'heure avec précision.

(declignant) - réception active

- La première réception était bonne

- La première réception n'était pas bonne ou le tempa s été régle manuellement

Pas de symbole - Réception radio mise hors marche

4B) Réglages manuels

L'appareil propose diverses possibilités de modifications des réglages de base. Appuyez pour cela sur la touche [MODE] pendant trois secondes pour accéder au mode de réglage. À chaque pression supplémentaire de la touche [MODE], une fonction clignotante à régler apparait à l'écran.

Appuyez à cet endroit sur l'une des touches [▲] ou [▼]. Les fonctions suivantes peuvent être modifiées (dans cet ordre, appuyez simplement sur la touche [MODE] respective): - Année - Calendrier (mois - jour - format d'affichage (Day/Month ou Month/Day)) - Format horaire 24h ou 12h - Heure (heures - minutes)

4c) Mise hors marche permanente de la réception radio Vous avez la possibilité de mettre en marche ou hors marche la réception radio et d'utiliser l'appareil comme montre à quartz normale. Appuyez pendant 3 secondes sur la touche (▼) pour mettre en marche ou hors marche la réception radio. Si la réception radio est hors marche, le symbole de réception (♣) disparaît de l'affichage.

Unité réceptrice

Température intérieure

: -5°C à +50°C

(23^ à + 122^)

Plage de mesure relative

:25% à 95%

Humidité de l'air à

25°C (77°F)

Dissipation de la température

:0.1°C

Dissipation relative

0.2°E

Humidité de l'air

:1%

Unité émettrice externe

Plage de mesure

-10°C à +50°C

Température extérieure

(23°F à +122°F)

Dissipation thermique

:0,1°C

0,2°F

Fréquence de transmission: 433 MHz

Nombre des canaux

Portée

: 30 mètres au maximum

(dans un champ non perturbé)

Cycle de mesure

: env. 43 - 47 secondes

Plage de mesure relative

: 25% à 95%

Humidité de l'air

Dissipation relative

: 1%

Humidité de l'air

Alimentation en courant

Unité réceptrice

: piles 1.5V

Unité émettrice externe

2xUM-3ou“AA”

: piles 1.5V

2 x UM-3 ou "AA"

Poids

Unité réceptrice

: 247g (sans batteries)

Unité émettrice externe

62g (sans batteries)

Dimensions

Unité réceptrice

104(L) x 180(H) x 33(D) mm

Unité émettrice externe

: 55.5 x 101 x 24 mm

Instructions d'entretien

1. Protégez l'appareil contre l'humiidité, la poussière, les chocs et les températures extrêmes et nettoyez-le uniquement avec un chiffon sec sans détergent agressif.
2. Ne procédez à aucune intervention dans l'appareil, sinon la garantie ne couvrira pas les dommages.
3. Utilisez exclusivement des piles neuves et ne mélangez jamais des piles usagées et nouvelles.

Veuillez également ne pas oublier que les piles usagées ne doivent pas être éliminées dans les ordures ménagères, mais être déposées dans des centres de rassemblement prévus à cet effet.

Important: Toutes les taxes d'élimination de tous les appareils Irox sont acquittées en Suisse (TAR) et dans l'UE (DEEE).

Attention

• En raison de restrictions des possibilités d'impression, la représentation de l'affichage dans cet mode d'emploi peut diverger de l'affichage réel. Sous réserve de modifications.

Déclaration de conformite ce

Produit: TE558/HBR558

Ce produit répond, en cas d'utilisation conforme aux dispositions, aux exigences fondamentales de l'article 3 de la directive R&TTE 1999/5/CE:

Utilisation efficace du spectre des radiofréquences (article 3.2 de la directive r&tte)

Standard(s) appliqué(s)

EN 300 220-1,3:2000

Compatibilité électromagnétique

(article 3.1.b de la directive R&TTE)

Standard(s) appliqué(s)

EN 301 489-1.3:2000

Standard(s) appliqué(s)

EN 300 339:2000

Information supplémentaire:

Le produit est ainsi conforme à la directive basse tension 73/23/CEE et à la directive de compatibilité électromagnétique 89/336/CEE et porte le marquage CE correspondant.

Conformé aux pays suivants:

Tous les pays de l'UE, la Suisse

et N

QA MANAGER : H. Y. WANG

K. S plastic factory

Guan Lan / Shen Shen / China
