LED COLOR BANK - Éclairage LED JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre LED RGB
Caractéristiques techniques principales	Éclairage LED multicolore avec effets de lumière variés
Alimentation électrique	230V AC, 50Hz
Dimensions approximatives	1000 x 100 x 100 mm
Poids	3 kg
Compatibilités	Compatible avec les contrôleurs DMX
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230V
Puissance	50W
Fonctions principales	Effets de lumière, changement de couleur, modes de fonctionnement multiples
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant pour les réparations
Sécurité	Ne pas exposer à l'eau, respecter les consignes d'utilisation
Informations générales utiles	Idéal pour les événements, les concerts et les installations permanentes

FOIRE AUX QUESTIONS - LED COLOR BANK JBSYSTEMS LIGHT

Comment allumer la JBSYSTEMS LIGHT LED COLOR BANK ?

Pour allumer la JBSYSTEMS LIGHT LED COLOR BANK, branchez l'appareil à une source d'alimentation électrique et appuyez sur le bouton d'alimentation situé sur le panneau avant.

Pourquoi les lumières ne s'allument-elles pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que le bouton d'alimentation est activé.

Comment changer la couleur des lumières ?

Utilisez la télécommande fournie ou le panneau de contrôle pour sélectionner la couleur désirée. Vous pouvez également utiliser les modes de changement automatique pour un effet dynamique.

L'appareil émet un bruit étrange, que faire ?

Si l'appareil émet un bruit étrange, vérifiez qu'il est placé sur une surface stable. Si le bruit persiste, débranchez l'appareil et contactez le support technique.

Comment régler la luminosité des lumières ?

La luminosité peut être ajustée via la télécommande ou le panneau de contrôle en utilisant les commandes de dimming disponibles.

L'appareil ne répond pas à la télécommande, que faire ?

Vérifiez que la télécommande fonctionne en remplaçant les piles si nécessaire. Assurez-vous également que vous êtes dans la portée de l'appareil.

Puis-je utiliser plusieurs unités en même temps ?

Oui, vous pouvez utiliser plusieurs unités de JBSYSTEMS LIGHT LED COLOR BANK ensemble. Assurez-vous qu'elles sont toutes correctement configurées et synchronisées.

Comment nettoyer l'appareil ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site web de JBSYSTEMS ou dans la section support de votre revendeur.

Que faire en cas de panne ?

Si vous rencontrez une panne, débranchez l'appareil et contactez le service client de JBSYSTEMS pour une assistance technique.

MODE D'EMPLOI LED COLOR BANK JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit BRITEQ®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production de produits de lumières décoratives et est utilisé dans des spectacles lumineux.
• Projecteur à LED très puissant, conçu pour des applications diverses telles que : la scène, le théâtre, la télévision, les discothèques et les clubs, etc... L'appareil produit de magnifiques effets lorsqu'il est installé derrière des surfaces vitrées dépolies (murs, plafonds, sols).
• Il a recours à 648 LED Hewlett Packard / Agilent de grande puissance qui sont réparties en 8 zones indépendantes.
• Une série d'effets chenillards intégrés produit des shows lumineux des plus saissants. Ils peuvent être contrôlés via DMX, par le micro intégré ou par un simple contrôleur manuel quand il est utilisé en mode autonome (stand alone). Appareil idéal pour les studios TV à cause de son électronique (gradateur 400 Hz)!
• Plus de 16 millions de couleurs peuvent être créées via DMX ! Fondus enchaînés tout en douceur, via DMX ou manuellement.
• Stroboscope extrêmement rapide, et ce, dans n'importe quelle couleur.

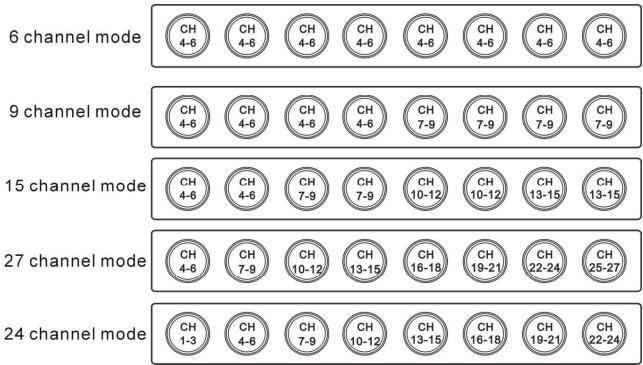

• Plusieurs modes DMX sont disponibles : Mode à 6 canaux : toutes les zones réagissent de la même manière.

o Mode à 9 canaux : le LED Color Bank est divisé en 2 zones.

o Mode à 15 canaux : le LED Color Bank est divisé en 4 zones.

o Mode à 27 canaux : le LED Color Bank est divisé en 8 zones.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Appareil Mode d'emploi Le LED Color Bank Cable d'alimentation

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 0,5 mètres.

• Afin de protégere l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet article. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit tous les jours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplaçé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• èces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être replacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

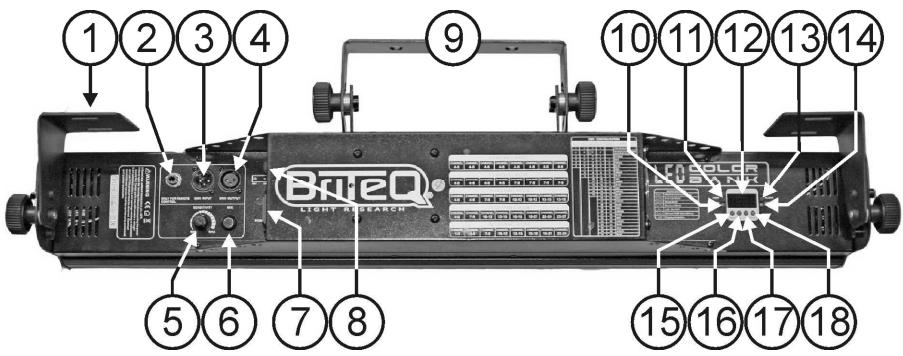

1. Support de fixation mural : peut être utilisé pour fixer l'appareil au mur, au plafond, etc.
2. Prise 1/4” utilisée pour connecter le contrôleur CA-8 optionnel
3. Entrée DMX. Sortie DMX.
4. Réglage de sensibilité du microphone
5. Microphone interne
6. Entrée de l'alimentation secteur : Connectez le câble d'alimentation fourni à cette prise.
7. Interrupteur d'alimentation: pour allumer/éteindre l'appareil
8. Support de fixation : peut être utilisé pour fixer l'appareil dans un pont à l'aide d'un crochet de fixation
9. Led MASTER: elle est allumée quand l'appareil est utilisé en tant qu'appareil maître
10. Led DMX: elle est allumée quand l'appareil reçoit un signal DMX
11. L'écran montre les différents menus et les fonctions sélectionnées
12. Led SLAVE: elle est allumée quand l'appareil est en mode esclave
13. Led SOUND: elle clignote suivant le rythme de la musique quand l'appareil est en mode audio
14. Touche MENU: utiliser pour sélectionner les différents chapitres du menu
15. Touche DOWN: utilise pour reculer dans le menu et pour diminuer les valeurs affichées par l'écran
16. Touche UP: utilise pour avancer dans le menu et pour augmenter les valeurs affichées par l'écran
17. Touche ENTER: utilisez pour confirmer votre sélection

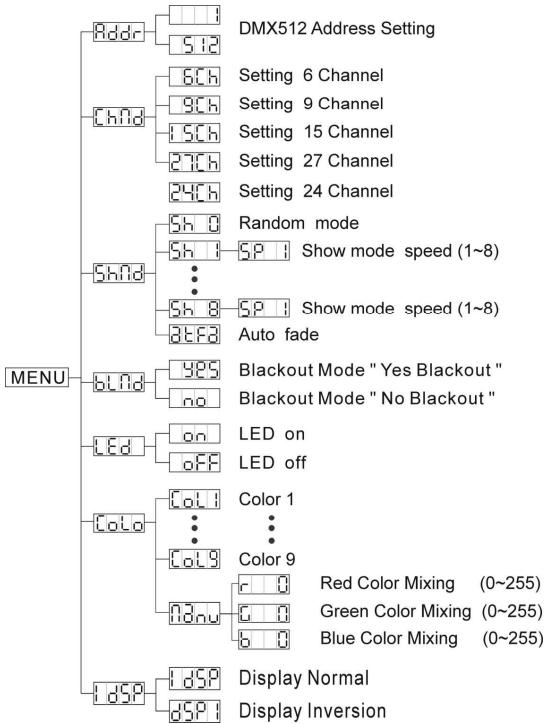

Comment regler l'appareil

• Pour sélectionner une option du menu, appuyez sur la touche MENU jusqu'à ce que la fonction désirée apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
• Utilisez les touches DOWN et UP pour choisir dans le menu l'option désirée.

Dès que vous avez sélectionné l'option désirée dans le menu, appuyez sur la touche ENTER pour confirmer. Après 8 secondes l'écran returnera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour returner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. La structure du menu est affichée ci-contre

Réglage de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Rddr soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Ou il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

• Appuyez sur la touche MENU jusqu'à ce que les lettres [hɪd] soient affichées par l'écran.
• Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter.

• Utilisez les touches DOWN et UP pour sélectionner le mode de fonctionnement par 6, 9, 15, 27, ou 24 canaux DMX.
• Une fois que le mode est sélectionné, appuyez sur la touche ENTER pour confirmer (ou vous returnerez vers les fonctions principales si aucune activités n'est détectée par l'appareil pendant 8 secondes).

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur la touche MENU.

Mode utilisé pour sélectionner l'un des shows préprogrammés quand on est en mode 'standalone' (autonome) ou en mode 'master/slave' (maître/esclave). Cette option du menu n'est pas disponible quand l'appareil est réglé en mode esclave.

• Appuyez sur la touche MENU jusqu'à ce que MENU est affiché à l'écran.
• Appuyez sur la touche ENTER, le show en mémoire commence à clignoter à l'écran. Utilisez les touches DOWN et UP pour sélectionner (mode aléatoire), et de à ou (Mode Auto Fade).
• Une fois que le nombre du show désiré clignote à l'écran, appuyez sur la touche ENTER pour l'enregistrer. (Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Quand vous avez appuyé sur la touche ENTER pour confirmer, les lettres 5P. apparaisent et se mettent à clignoter. À ce stade, vous nevez selectionner une vitesse pour le chenillard comprise entre 1 et 8. Appuyez de nouveau sur la touche ENTER pour confirmer votre choice, sinon, le programme returnera vers le menu principal après 8 secondes et sans avoir changé la vitesse du nouveau show.

Mode black out

Black out mode: quand aucun signal DMX est détecté, l'appareil se met en black out.

Mode « pas de black-out » : quand aucun signal DMX n'est détecté, l'appareil se met automatiquement à fonctionner en mode master.

Cette option du menu n'est pas disponible quand l'appareil est réglé en mode esclave

• Appuyez sur la touche MENU jusqu'à ce que MENU soit affiché à l'écran.
• Appuyez sur la touche ENTER, la sélection en mémoire commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner 'YES' (mode black out) ou 'NO' (mode sans black out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Display on: l'écran est toujours allumé.

Display off: l'écran est éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche Ed - Appuyez sur la touche ENTER, l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour selectionner (écran toujours allumé) ou QFF (écran éteint si pas utilisé). - Dès que le mode de fonctionnement est affché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

De Cola a Col9: utilise pour sélectionner l'une des couleurs préprogrammées.

Indu: utilise pour créer manuellement vos propres couleurs.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche Colo.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour selectionner de Col1 à Col9, ou Nn.
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

• Quand vous avez sélectionné c'est-à-dire le mode manuel, vous pouvez créer vos propres couleurs en entrant une valeur comprise entre 0 et 255 pour chacune des couleurs RGB. Utilisez les touches UP et DOWN pour modifier les valeurs. Utilisez la touche ENTER pour passer à la valeur RGB qui suit.

• Appuyez sur la touche MENU jusqu'à ce que l'écran clignote sur l'écran. (affichage normal)
• Utilisez la touche ENTER pour changer l'affichage [DSP] (affichage inversé), l'option sera automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour retourner à l'affichage normal [DSP]

Pour retourner vers les fonctions, appuyez sur la touche MENU

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

Installation électrique pour 1 appareil en fonctionnement seul:

• Installez simplement le câble secteur. L'appareil commencera à fonctionner immédiatement en mode autonome.

Remarque 1: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de possibilités de contrôle. Référez-vous à la section 'Comment utiliser l'appareil' pour apprendre à effectuer cette procédure correctement.

Remarque 2: s'il n'y a pas de sortie, veuillez vous assurer que l'appareil soit bien réglé en mode 'master'

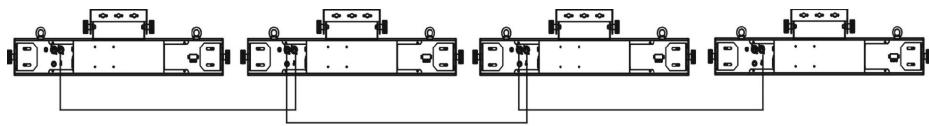

Installation électrique pour deux ou plusieurs appareils en maître/esclave:

• Branchez les appareils ensemble en utilisant des câbles symétriques de bonne qualité. Mettez le premier appareil de la chaîne en mode 'master', les autres doivent être mis en mode esclave. Se reporter au chapitre précédent pour de plus amples informations. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé!

Remarque : vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements de lumières intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

Assurez-vous que les appareils sont tous branchés sur le secteur. - Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôleur, il doit décoder.

Configuration DMX du THE LED COLOR BANK:

Vouspouvez contrôler le LED Color Bank au moyen de 6,9,15,27 ou 24 canaux DMX.

DMX Configuration

6.CH MODE	9.CH MODE	15.CH MODE	27.CH MODE	24.CH MODE	FUNCTIONS
1	1	1	1		COLOR MACROS
2	2	2	2		MIX-COLOR/COLOR FADE SPEED MACRO SPEED/SOUND
3	3	3	3		STROBE
4	4	4	4	1	RED
5	5	5	5	2	GREEN
6	6	6	6	3	BLUE
	7	7	7	4	RED
	8	8	8	5	GREEN
	9	9	9	6	BLUE
		10	10	7	RED
		11	11	8	GREEN
		12	12	9	BLUE
		13	13	10	RED
		14	14	11	GREEN
		15	15	12	BLUE
			16	13	RED
			17	14	GREEN
			18	15	BLUE
			19	16	RED
			20	17	GREEN
			21	18	BLUE
			22	19	RED
			23	20	GREEN
			24	21	BLUE
			25	22	RED
			26	23	GREEN
			27	24	BLUE

Le LED Color Bank peut être divisé en 8 zones indépendantes au maximum, selon le mode (et donc le nombre de canaux) ainsi :

Configuration DMX en mode 6 canaux:

DMX512 Configuration
Ch1	Ch2		Ch3	Ch4	Ch5	Ch6
Color Marcos	RGB Mix/ Color Fade speed	Marco Speed/ Sound	Strobe	Red	Green	Blue
227-255 Color Marco 8	When CH1=00-026	When CH1=029-255	255Fast	255Fast	100%	255100%	255100%
199-226 Color Marco 7	Fast	Sound	Fast	Fast
171-198 Color Marco 6	Fast	Fast	Fast	Fast
142-170 Color Marco 5	Fast	Fast	Fast	Fast
114-141 Color Marco 4	Fast	Fast	Fast	Fast
086-113 Color Marco 3	Fast	Fast	Fast	Fast
057-085 Color Marco 2	Fast	Fast	Fast	Fast
029-056 Color Marco 1	Fast	Fast	Fast	Fast
000-028 Color Fade	Fast	Fast	Fast	Fast

Comment utiliser l'appareil

Chaque fois que vous allumerez l'appareil, l'écran affichera L777

Vous pouvez utiliser l'appareil selon 3 façons:

En utilisant les programmes intégrés maître/esclave. En utilisant le petit contrôleur. En utilisant un contrôleur DMX universel.

- En utilisant les programmes intégrés maitre/esclave:

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôlera tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et sa LED « master » sera constamment allumée, tandis que la LED « sound » clignotera au rythme de la musique. Important ! Cette fonction n'est opérationnelle que quand le mode black out du menu de l'appareil maître est OFF (désactivé), sans quoi, rien ne se passera ! Pour en savoir plus à propos de cette option, se reporter au chapitre 'Comment régler l'appareil'.

• Le MASTER dispose de plusieurs shows préprogrammés : on peut sélectionner Sh 0 (mode aléatoire), Sh 1 (show 1) à Sh 8 (show 8), ou Btfa (fondu automatique) directement dans le menu de l'appareil maître.

- En utilisant le contrôleur CA-8:

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôle CA-8. Connectez ce petit contrôle à l'entrée jack 1/4'' de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes:

Blackout	Pour une extinction totale de l'appareil
Function	Stroboscope	Sélection des 9 couleurs	Sélection des 9 modes 'show'	Réglage de la vitesse
	1. Stroboscope synchrone, en blanc	10. Rouge	1. Show 1	1 - Vitesse lente
	2. Stroboscope synchrone (arc en ciel)	11. Orange	2. Show 2	2 - Vitesse moyenne
	3. Réaction synchrone au son, en blanc	12. Jaune	3. Show 3	3 - Vitesse rapide
	4. Réaction synchrone au son (arc en ciel)	13. Vert	4. Show 4
		14. Cyan	5. Show 5
		15. Bleu	6. Show 6
		16. Pourpre	7. Show 7
		17. Magenta	8. Show 8
		18. Blanc	9. Auto fade
Mode	Sound (la LED est éteinte)	Latch (la LED est allumée)	Chase (la LED clignote lentement)	Vitesse (la LED clignote rapidement)

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance.
• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois. L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un piston et air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis s humides, encombrés ou particulièrement sales peuvent entrainer une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: CA 230V, 50Hz Consommation : 105 watts Fusible: 250V. T2A Contrôle du son: microphone interne Connexions DMX: connecteurs XLR male / femme à 3 broches Canaux DMX utilisés : 6, 9, 15, 27, 24 canaux LED: 208 rouges, 208 vertes, 230 bleues Dimensions: 810 × 121 × 156 ~mm Poids: 8,2 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.briteq-lighting.com
