MODE D'EMPLOI ICOLOR 4 MK2 JBSYSTEMS LIGHT

• Changeur de couleur polyvalent et très compact basé sur 4 lampes du type R7S (300W ou 500W) • Equipé de 4 filtres dichroïques résistant à la chaleur et de couleur rouge, bleu, vert et jaune • Deux modes DMX, 4 canaux: • Mode1 : couleurs pré-établis - chenillard - vitesse – gradateur • Mode2 : rouge – vert – bleu - jaune • Peut aussi être utilisé en mode Maître/Esclave et autonome • Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil, assurez-vous d’y joindre ce manuel également. Vérifiez le contenu: Vérifiez si l’emballage contient les articles suivants: • iCOLOR4 Mk2 • Support de fixation, pourvu de 2 leviers de serrage • 4 lampes R7S 500W / 230V • Mode d'emploi • Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après quelques minutes. • Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité. • Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’unité de fonctionner en performance optimale et peut même causer des dommages. • Cette unité est destinée à une utilisation à l’intérieur uniquement. • Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l’unité, déconnectez immédiatement de la source d’alimentation. • Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé à 50cm minimum des murs. • Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait. • Ne pas utiliser dans un environnement poussiéreux et nettoyez l’unité régulièrement. • Ne pas laisser l’unité à portée des enfants. • Les personnes non expérimentées ne doivent pas utiliser cet appareil. • La température ambiante maximum d’utilisation de l’appareil est de 45°C. Ne pas l’utiliser au-delà de cette température. • La température des parois de l’unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement. • Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance. • Laissez l’appareil refroidir environ 10 minutes avant de remplacer l’ampoule ou d’effectuer des réparations. • Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée avant de changer une ampoule ou d’entreprendre des réparations. • Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. • Assurez-vous que le voltage de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l’arrière de l’appareil. • Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension si le cordon est écrasé ou endommagé. • Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles ! • L’appareil doit être à la masse selon les règles de sécurités. • Ne pas connecter l’unité à un variateur de lumière. • Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité. • Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors des ampoules et du fusible principal, il n’y a pas de pièces pouvant être changées par l’utilisateur à l’intérieur.

• Utilisez l’emballage d’origine si l’appareil doit être transporté.

• Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée par les parties responsables. Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de personnes souffrant d’épilepsie.

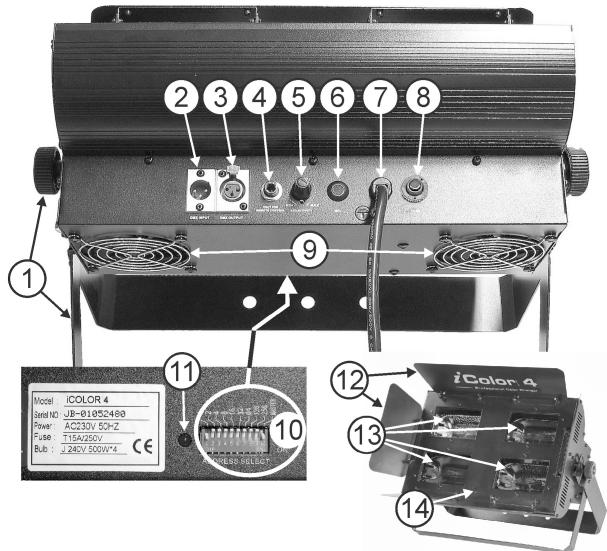

11. En mode de fonctionnement autonome ce Led clignote au rythme de la musique, en mode de fonctionnement DMX ce Led clignote quand un signal DMX est détecté.

5. Reglage de la sensibilité musicale. 6. Micro intégré 7. Câble d’alimentation. 8. Fusible automatique 9. Ventilateurs de refroidissement 10. Interrupteurs DIP: permet d'attribuer l'adresse de démarrage DMX de l'unité et de choisir le mode DMX 1 ou 2.

Mettez l’unité hors tension et débranchez le câble d’alimentation.

Attendez environ 10 minutes jusqu’à ce que l’unité ait refroidi. Utilisez un tournevis pour dévisser le compartiment des ampoules de l’appareil. A l’intérieur vous pouvez voir les 4 douilles. Sortez les ampoules usagées. Tenez fermement la douille lorsque vous mettez en place la nouvelle ampoule. Attention! Reportez-vous à l’étiquette à l’arrière de l’appareil ou aux spécifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d’ampoules à puissance plus élevée! De telles ampoules produisent des températures supérieures à celles pour lesquelles l’appareil a été conçu. Ne pas toucher l’ampoule à mains nues! Cela réduirait énormément le cycle de vie de la lampe. Si vous l’avez touchée, nettoyez-la avec un linge et un peu d’alcool modifié. Essuyez l’ampoule après de l’installer. Refermez le compartiment à ampoules à l’aide des vis. Voilà!

INSTALLATION EN HAUTEUR

• Important: L’installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l’appareil. L’installation en hauteur exige de l’expérience ! Les limites de charge doivent être respectées, du matériel d’installation certifié doit être utilisé, et l’appareil installé doit subir des inspections de sécurité régulièrement.

• Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables lors de l’installation, la désinstallation ou la maintenance. • Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé à 50cm minimum des murs à l’entour. • L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé. • Avant l’installation assurez-vous que la zone d’installation supporte un point localisé minimum de 10 fois le poids de l’appareil. • Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de l’installation. Ce câble de sécurité secondaire doit être installé de JB SYSTEMS®

• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe. • L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

INSTRUCTIONS D’UTILISATION L’ iCOLOR4 Mk2 peut être contrôlé de 5 façons différentes:

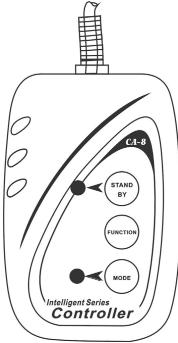

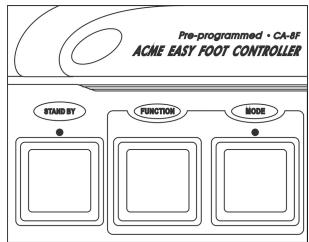

1. Autonome 1unité: Connectez simplement l'alimentation de l'unité et mettez de la musique. L'unité se met à travailler directement au rythme de la musique. 2. Configurer 2 unités ou plus en mode master/slave: Connecter ensemble 2 unités ou plus en utilisant des câbles micro XLR balancés de bonne qualité (ex. JB Systems code 70063). L'unité n'ayant pas de câble connectée en entrée réagit en maître; les autres unités sont esclaves. N’oubliez pas de régler les DIP switches des appareils comme mentionné ci-contre! 3. Connectez le contrôleur optionnel CA-8 ou CA-8F pour plus de possibilités: Le contrôleur CA-8 peut être utilisé en mode standalone ou master/slave. Le pédalier CA-8F est très pratique pour une utilisation sur scène! Ses fonctions sont identiques à ceux du CA-8. Connectez le contrôleur à l'entrée jack de la première unité (master). A présent vous pouvez contrôler toutes les unités connectées: • TOUCHE STANDBY: Appuyez sur celle-ci afin d'activer/désactiver la fonction black-out de tous les appareils connectés. Le led s'allume quand la fonction black-out est activée. • TOUCHES MODE/FUNCTION: Avec la touche MODE vous pouvez sélectionner 3 modes de fonctionnement différents: • Le LED est éteint: L’ iCOLOR4 Mk2 est en mode Audio Æ les couleurs changent au rythme de la musique. Si vous mettez le bouton de réglage de sensibilité sur zéro, les couleurs changeront lentement. La touche FUNCTION vous permet de sélectionner 2 fonctions stroboscopiques différentes. • Le LED clignote: avec la touche FUNCTION vous pouvez contrôler le circuit électronique d’atténuation (dimmer). • Le LED est allumé: L’ iCOLOR4 Mk2 est en mode de fonctionnement manuel (pas activé par la musique). Avec la touche FUNCTION vous pouvez sélectionner les couleurs désirées.

Mk2: vous pouvez sélectionner des couleurs prédéfinies, sélectionner différents enchaînements de couleurs, des fondus de couleurs, etc.

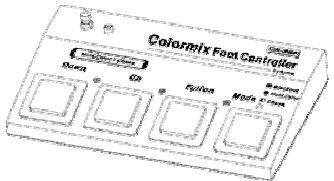

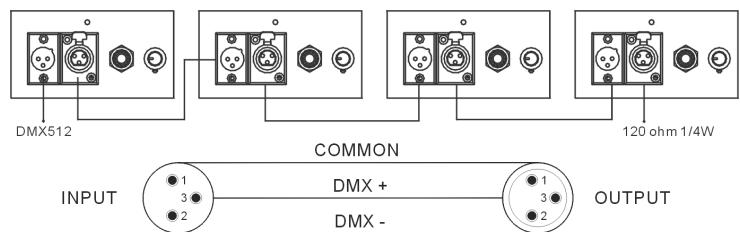

La vitesse d’enchaînement et l’atténuation générale peuvent être réglés. Consultez le mode d’emploi du contrôleur pour en savoir plus sur toutes ses possibilités. Vous pouvez connecter un pédalier CA-32F à la console CA-32 Colormix pour une flexibilité maximale sur scène! La plupart des fonctions de la CA-32 peuvent être contrôlées par ce pédalier CA-32F. 5. Controllé par contrôleur DMX universel: Le très répandu protocole DMX est un signal très rapide permettant de contrôler des équipements de lumière. Il est impératif de connecter votre contrôleur DMX et les différents éléments de la chaîne avec des câbles XLR balancés de bonne qualité (ex. JB Systems ref. 7-0063). Afin d'éviter que vos effets de lumière se comportent de manière étrange, à cause d'interférences, utilisez des bouchons de 90Ω à 120Ω en fin de chaîne. N'utilisez jamais de câbles de dérivation, ceci ne fonctionne pas!

Chaque effet dans la chaîne nécessite sa propre adresse de démarrage afin de savoir quelles commandes du contrôleur il doit décoder.

• Configurer les interrupteurs DIP pour obtenir l'adresse de démarrage correcte: A l'arrière du iCOLOR4 Mk2, vous verrez que chacun des 9 DIP correspond à une valeur: Dip Valeur

• Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.

• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. • Lorsqu’une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée. • Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d’un problème, même bénin. • Pour protéger l’appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement. • L’intérieur de l’appareil doit être nettoyé annuellement à l’aide d’un aspirateur ou jet d’air. • Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l’environnement dans lequel l’appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l’appareil. • Nettoyez à l’aide d’un chiffon doux avec des produits de nettoyage pour verres normaux. • Séchez toujours les parties soigneusement. • Nettoyez les optiques externes ou moins une fois tous les 30 jours. • Nettoyez les optiques internes ou moins une fois tous les 90 jours. Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

SPECIFICATIONS Alimentation:

Fusible: Contrôle de son: • Mantenga la unidad alejada de los niños. • Personas sin experiencia no deberían manejar este aparato. • La temperatura máxima de ambiente es 45°C. No use esta unidad a temperaturas más elevadas. • La temperatura de la superficie de la unidad puede alcanzar los 85°C. No toque la carcasa con las manos sin proteger cuando esté funcionando. • Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el montaje, desmontaje y reparación. • Deje al aparato enfriarse por unos 10 minutos antes de cambiar la bombilla o empezar su reparación. • Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes de cambiar la bombilla o comenzar una reparación. • La instalación eléctrica debería ser llevada a cabo sólo por personal cualificado, acorde a las regulaciones para seguridad eléctrica y mecánica de su país. • Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad. • El cable de alimentación debería estar siempre en perfectas condiciones: apague la unidad inmediatamente cuando el cable de alimentación esté roto o dañado. • ¡Nunca deje el cable de alimentación entrar en contacto con otros cables! • Esta instalación debe ser conectada a tierra para cumplir con las regulaciones de seguridad. • No conecte la unidad a ningún paquete de reducción de luz. • Siempre use un cable de seguridad apropiado y certificado cuando instale la unidad.

En el interior verá la conexión de 4 porta lámparas. Desenchufe la lámpara vieja. Mantener fuertemente el porta lámparas para colocar la nueva lámpara. ¡Atención! Compruebe la etiqueta de la parte trasera del aparato o vea las especificaciones técnicas en este manual para saber que lámpara debería ser usada. ¡Nunca instale lámparas de mayor potencia! Lámparas de mayor potencia generarán temperaturas para las que el aparato no fue diseñado. ¡No toque la bombilla con las manos sin proteger! Esto reducirá drásticamente el periodo de vida de la lámpara. Si tocó la lámpara, límpiela con un trapo y un poco de alcohol desnaturalizado. Frote la lámpara tras de la instalación. Cierre el compartimiento de la lámpara con los tornillos. ¡Hecho!

No olvidar el ajuste de los DIP switches en los aparatos como mencionado aquí. 3. Conectar el controlador CA-8 o CA-8F (en opción) para más posibilidades: El controlador CA-8 puede ser utilizado en modo autonomo o master/slave. El pedal CA-8F es muy practico para una utilización en escenario! Sus funciones son identicas a las del CA-8. Conectar el controlador a la entrada jack de la primera unidad (master).
