Type d'appareil	Système de microphones
Fonction principale	Préamplification professionnelle de microphones
Entrées	1 entrée postes de conférence, 1 entrée micro/ligne supplémentaire
Sorties	Sortie symétrique commutable, sortie enregistrement
Contrôle	Contrôle automatique de Larsen (DSP)
Nombre de postes supportés	Jusqu'à 60 postes de conférence
Types de microphones	Microphones ouverts, fermés, délégués
Fonction priorité	Oui, bouton "priorité" sur postes délégués
Réglages	Volume, tonalité, mélangeur micro/ligne
Indicateurs	LED de signal et de neutralisation
Alimentation	Alimentation secteur standard
Montage	Rack 19 pouces, 1 unité de hauteur
Matériau du boîtier	Métal robuste
Utilisation	Conférences, réunions, installations audio professionnelles
Connecteurs	XLR, RCA, bornier à vis
Fonction mute	Interrupteur marche/arrêt pour entrée micro/ligne
Compatibilité télécommande	Oui, télécommande IR optionnelle

FOIRE AUX QUESTIONS - PA-CONF APART

Comment connecter le produit APART PA-CONF à mon système audio existant ?

Pour connecter le produit APART PA-CONF à votre système audio, utilisez les câbles appropriés (XLR ou RCA) selon les ports disponibles sur votre système. Assurez-vous que l'alimentation est coupée avant de procéder à la connexion.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord que le volume est réglé correctement sur le produit et sur votre système audio. Assurez-vous également que tous les câbles sont bien connectés et en bon état. Si le problème persiste, essayez de redémarrer le produit.

Le produit APART PA-CONF ne s'allume pas, que faire ?

Vérifiez que le produit est correctement branché à une source d'alimentation et que les prises fonctionnent. Si le produit ne s'allume toujours pas, essayez un autre câble d'alimentation ou contactez le support technique.

Comment mettre à jour le firmware du produit ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'APART. Suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour correctement.

Le produit ne se connecte pas à mon réseau, que faire ?

Assurez-vous que le produit est dans la portée de votre réseau Wi-Fi et que les paramètres de connexion sont corrects. Redémarrez le produit et votre routeur si nécessaire. Consultez le manuel pour plus de détails sur la configuration du réseau.

Comment réinitialiser le produit aux paramètres d'usine ?

Pour réinitialiser le produit APART PA-CONF aux paramètres d'usine, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela effacera toutes les configurations personnalisées.

Où puis-je trouver le manuel d'utilisation du produit ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'APART dans la section 'Support' ou 'Téléchargements'. Vous pouvez également le trouver dans l'emballage du produit.

Le produit est sous garantie ?

Oui, le produit APART PA-CONF est généralement couvert par une garantie de 2 ans. Veuillez consulter les conditions spécifiques de garantie sur le site officiel d'APART.

MODE D'EMPLOI PA-CONF APART

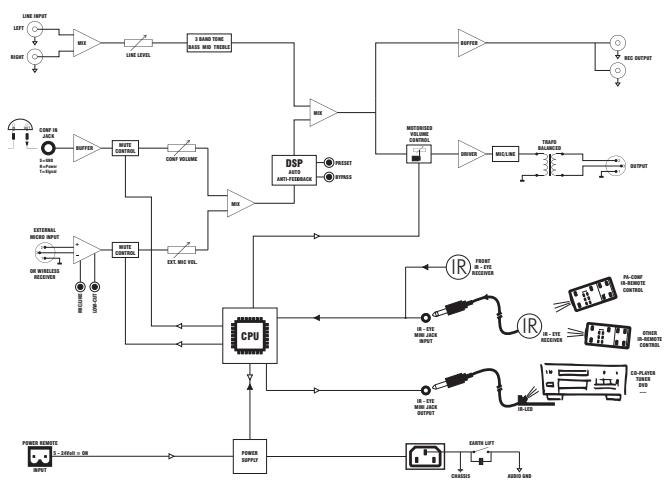

Le PA-CONF APart est un système simple d'emploi de préamplification professionnelle de microphones. Il est équipé d'une entrée pour les postes de conférence à microphone APart, d'une entrée micro/ligne supplémentaire avec bouton coupe-bas on/off (par ex. pour les microphones sans fil) et d'une entrée ligne. Une commande de volume indépendante est disponible pour les postes de conférence, l'entrée micro/ligne supplémentaire et l'entrée ligne. Cette entrée ligne possède aussi un réglage de tonalité à 3 bandes. Le volume général peut être réglé avec la commande Master Volume. Ainsi le PA-CONF convient extrêmement bien à l'emploi en salle de réunion (remplaçant le gros standard + le mélangeur de microphones à 12 canaux et son lot de câbles), présentation, débat,... Son utilisation simple rend l'installation et l'emploi accessibles aux non techniciens... Plus besoin de complexes tables de mixage!

60 postes de conférence à microphone (environ 10 micros ouverts, 50 fermés) ou 30 microphones (tous ouverts) peuvent être branchés en chaîne. Le poste du président peut l'emporter sur les postes de délégués en poussant le bouton "priorité" (s'il est placé en tête de la chaîne). Plusieurs unités de président peuvent être placées dans la chaîne, ce qui donne un système à multiples priorités.

Un contrôle automatique de larsen (réinjection) par DSP a été intégré aux préamplificateurs de micro pour éviter le larsen des postes de conférence à microphone et de l'entrée micro/ligne supplémentaire en cas de conditions acoustiques difficiles. Le DSP peut être court-circuité depuis la face avant si les conditions acoustiques sont bonnes.

Des fonctions de neutralisation sont disponibles indépendamment sur l'entrée micro/ligne supplémentaire et sur l'entrée microphone de conférence. Une diode signalera la neutralisation des entrées. Presser à nouveau le bouton de neutralisation réactivera les entrées.

La sortie symétrique du PA-CONF peut être commutée entre niveau micro et niveau ligne. La sortie pour enregistrement peut parfois être utile pour enregistrer vos conférences ou réunions.

Le préamplificateur de microphone peut être piloté depuis la face avant ou via la télécommande IR fournie. Cela peut se faire en braquant directement la télécommande manuelle sur le capteur IR de la face avant ou en branchant un capteur IR externe (Réf. PIR-REC - option) à l'entrée IR située à l'arrière de l'amplificateur. Le PA-CONF renverra aussi le signal IR à d'autres dispositifs électroniques via la sortie IR et un émetteur IR optionnel (Réf. PIR-EMIT).

L'entrée 5-24 V permet de mettre en service le PA-CONF à distance. En cas de renflement ou de bourdonnement, le suppresseur de masse à l'arrêt peut vous offrir une solution rapide.

Les microphones de conférence APart suivants sont disponibles :

Modèle de table : PA-CONFC (unité président) - PACONFD (unité délégué)

A encastrer : PA-CONFCI (unité président) - PACONFDI (unité délégué)

Entrée

Micro de conférence

Micro/ligne, commutable

Jack 3 contacts

XLR symétrique

Micro : - 60 dB / 600 ohms

Ligne : - 10 dB / 6 kohms

Coupe-bas : 200 Hz

Ligne

Cinch (RCA), 0 dB, 10 kohms

Sortie

Micro/ligne, commutable

XLR symétrique

Micro : - 50 dB / 600 ohms

Ligne : 0 dB / 100 ohms

Symétrisée par transformateur

Sortie enregistrement

Réponse en fréquence

Rapport signal/bruit

Contrôle de larsen par DSP

Cinch (RCA), 350mV ± 3 dB

25 Hz - 25 kHz

-75 dB (micros ouverts), -100 dB (tous à zéro)

Élimine automatiquement jusqu'à 21 heures

Désactivable par bouton poussoir externe

Fonction de neutralisation (Mute)

Sur entrées micro/ligne et micros de conférence (bouton poussoir) < 0.3%

Distorsion

Par signal 5-24 V

Mise en service à distance

Manuelle (fournie)

Télécommande IR

Mini-jack stéréo

Entree IR

Mini-jack mono

Sortie IR

Par commutateur

Suppression de masse

230V

Alimentation électrique

44 × 483 × 280 mm

	Président	Délégué	Président	Délégué
	ON	ON	OFF	OFF	TOTAL
NÔMBRE	5	25			30
NÔMBRE	2	30			32
NÔMBRE	1	32			33
NÔMBRE	1	10	2	52	65
NÔMBRE	2	5	2	61	70
