MODE D'EMPLOI KW122 APART

• Le DSP complet avec DEEP™ et Intrinsic Correction™ améliore les performances du système • La DMT™ (Directivity Matched Transition) assure une couverture uniforme sur la totalité du champ sonore • Enceintes robustes en bouleau avec peinture à texture • Quatre réglages de gain micro/ligne (modèles large bande) • Grilles en acier de 1,3 mm résistant aux tournées • Poignées ergonomiques confortables • Embase pour mât de 35 mm avec Tilt-Direct™ (KW122, KW152) • Points d'accrochage M10 pour installation en suspension (modèles large bande) • La KW122 s'emploie aussi comme retour de scène

Sur la lancée du succès de notre gamme K, la gamme KW représente la prochaine étape de l'évolution pour les enceintes en bois. Nos ingénieurs système ont créé la gamme KW pour offrir tous les attributs électroniques révolutionnaires de notre célèbre gamme K tout en concevant des produits à la fois plus petits et significativement plus légers que les précédents modèles en bois.

Haut niveau de sortie : comme dans la gamme K, chacun des quatre modèles de la gamme KW dispose d'un module de puissance classe D de 1000 watts (2 x 500) conçu par QSC, et selon la tradition de la gamme K, est doté de moteurs HF à haut rendement de 44 mm (modèles large bande) et de woofers d'une aussi haute qualité de conception, quelle que soit leur taille. Zone de couverture définie : la DMT™ (Directivity Matched Transition) apporte une couverture BF et HF assortie sur la totalité de la zone d'écoute, éliminant les zones de fréquences artificiellement "mortes" ou trop présentes. DSP : d'un bout à l'autre, un traitement étendu du signal procure des niveaux de clarté sonore et de puissance totale qui surpassent toutes les attentes pour un produit de cette catégorie : • l'Intrinsic Correction™, apparue pour la première fois dans nos produits de line array de haut de gamme, applique 65-75 mesures moyennées spatialement aux filtres RII et RIF qui règlent de façon active la réponse temporelle, fréquentielle et en amplitude dans le but d'obtenir un passe-bande d'une régularité optimale. Le résultat est une enceinte qui se comporte bien sur la totalité du champ sonore.

• DEEP™ et la limitation d'excursion permettent une réponse étendue dans les basses fréquences par une gestion active des transitoires de basse fréquence sans dégradation du signal sous-jacent ni des fréquences adjacentes.

est sous tension, OFF pour les applications où il n'est pas souhaitable de voir une LED allumée en façade ou LIMIT pour qu'elle signale à l'opérateur du système toute entrée en service du circuit limiteur d'écrêtage.

• La protection GuardRail™, introduite pour la première fois dans nos amplificateurs de la gamme GX, protège à la fois le module amplificateur et votre prestation de tout écrêtage non naturel et destructeur.

Tilt-Direct™ : les KW122 et KW152 disposent d'un système de montage à embase de mât

Tilt-Direct™. Une simple rotation de la molette entraîne une inclinaison de l'enceinte de 7,5°, permettant de maintenir l'énergie acoustique sur le public et à l'écart des surfaces réfléchissantes dans les applications où l'on souhaite une couverture maximale à partir d'une enceinte haute.

Connectique : la gamme KW possède un sélecteur de gain micro/ligne à quatre positions qui permet de connecter une grande variété de sources. Les entrées mixtes XLR et jack 6,35 mm 3 points (TRS) acceptent une entrée de niveau micro ou ligne tandis que les entrées RCA/cinch (hors

KW181) autorisent la connexion supplémentaire de lecteurs MP3 portables, lecteurs de CD et mélangeurs de niveau ligne. Trois sources audio peuvent être mixées en interne et additionnées à destination d'une sortie symétrique pour chaîner "en cascade" plusieurs unités. Des sorties directes séparées sont aussi prévues sur chaque canal pour encore plus de flexibilité de sortie. Contrôle : les commutateurs intégrés permettent des préréglages de correction (égaliseur). Le réglage HF (modèles large bande) peut être réglé sur VOCAL BOOST pour une présence supplémentaire dans la zone critique des médiums ou FLAT pour une reproduction fidèle du signal entrant. Le commutateur LF peut être réglé sur NORM, DEEP™ pour une extension supplémentaire dans les graves ou EXT SUB (modèles large bande) pour l'emploi avec un caisson de graves externe. Le commutateur LED de la face arrière peut être réglé sur POWER, faisant s'allumer la LED de face avant quand l'unité

Gain à distance : la possibilité de contrôle du gain

à distance est offerte via un potentiomètre (non fourni) branché au connecteur intégré de style Phoenix. Dans une installation fixe, plusieurs enceintes de la gamme KW peuvent être chaînées "en cascade" pour un contrôle de gain total à partir d'un simple potentiomètre de télécommande. Le mode de mise en veille automatique est activé après 5 minutes d'inactivité. Matériaux de première qualité : la gamme KW est conçue pour résister aux rigueurs d'un usage professionnel. Des processus de fabrication perfectionnés, des enceintes en bouleau de la Baltique de première qualité, des poignées ergonomiques moulées en aluminium, des roulettes à faible bruit (KW181) et une grille en acier hautement protectrice facilitent le transport et assurent la durabilité à long terme. Les points de suspension M10 intégrés permettent les applications en suspension avec un kit KWM10 (vendu séparément) et un réceptacle de mât fileté (KW181) permet le montage stable sur un mât d'enceinte fileté (fourni).

Gamme KW Caractéristiques techniques préliminaires

Transducteur à cône de 45 cm — — Transd. de médiums à cône de 16 cm — Moteur de compression à diaph. de 44 mm Moteur de compression à diaph. de 44 mm Moteur de compression à diaph. de 44 mm —

Réponse en fréquence (-6 dB) 53 Hz – 18 kHz

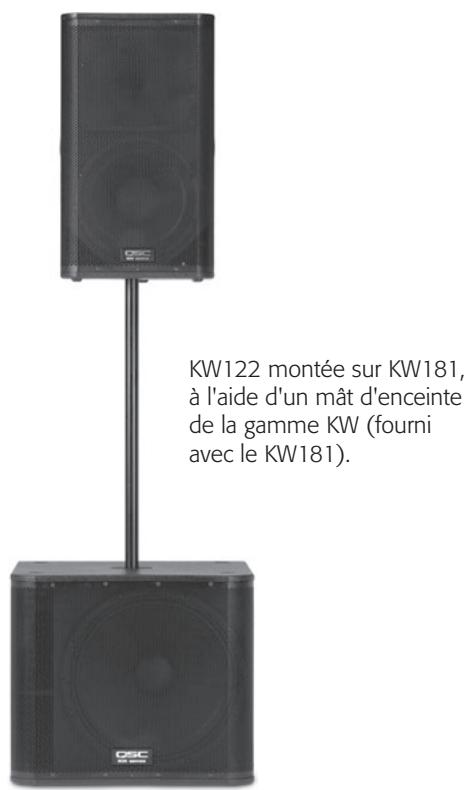

KW122 montée sur KW181,

à l'aide d'un mât d'enceinte de la gamme KW (fourni avec le KW181).

KW122 en position de retour de scène
