ISOTANCHE CLASSIC PRO - Évacuation d'eau LAZER - Notice d'utilisation et mode d'emploi gratuit

Type de système	Système d'évacuation d'eau
Feuille d'étanchéité	Feuille ISOTANCHE
Type de bonde	Bonde ROTAFLEX horizontale ou verticale
Grille de bonde	Grille carrée ou ronde
Hauteur de réservation	30 à 40 mm
Hauteur minimale mur	90 mm
Inclinaison de la pente	3%
Matériau de collage	Mortier-colle type C2
Type de chape	Chape de remplissage et chape carrelage
Type de carrelage	Carrelage standard
Entrée auxiliaire	Optionnelle pour branchement lavabo ou autre
Réglage de la bonde	4 vérins de réglage en hauteur
Sortie d'évacuation	Tube avec raccord tulipé
Type de pose	Pose encastrée dans chape
Protection de la bonde	Bouchon protecteur et grille
Utilisation	Évacuation des eaux usées en sol carrelé

FOIRE AUX QUESTIONS - ISOTANCHE CLASSIC PRO LAZER

Quels sont les avantages de la LAZER ISOTANCHE CLASSIC PRO ?

La LAZER ISOTANCHE CLASSIC PRO offre une excellente protection contre l'eau, un ajustement confortable et une ventilation optimale, ce qui en fait un choix idéal pour les cyclistes.

Comment puis-je nettoyer mon casque LAZER ISOTANCHE CLASSIC PRO ?

Pour nettoyer votre casque, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Mon casque LAZER ISOTANCHE CLASSIC PRO est trop serré, que faire ?

Si votre casque est trop serré, vérifiez les réglages de la molette d'ajustement à l'arrière. Vous pouvez également essayer de retirer certaines des coussinets internes pour un ajustement plus confortable.

Quelle est la durée de vie recommandée pour un casque LAZER ISOTANCHE CLASSIC PRO ?

Il est recommandé de remplacer votre casque tous les 3 à 5 ans, ou immédiatement après un impact important.

Le casque LAZER ISOTANCHE CLASSIC PRO est-il compatible avec des accessoires ?

Oui, le casque est compatible avec plusieurs accessoires, comme les visières et les lumières LED, pour améliorer votre sécurité et votre visibilité.

Comment puis-je ajuster la taille de mon casque ?

Utilisez la molette d'ajustement à l'arrière du casque pour régler la taille. Assurez-vous que le casque est bien ajusté, sans être trop serré.

Mon casque a subi un choc, doit-il être remplacé ?

Oui, même s'il ne semble pas endommagé, il est recommandé de remplacer un casque après un choc pour garantir votre sécurité.

Où puis-je trouver des pièces de rechange pour mon casque ?

Les pièces de rechange peuvent être trouvées sur le site officiel de LAZER ou chez des revendeurs agréés.

Le casque est-il adapté pour les conditions météorologiques extrêmes ?

Oui, le LAZER ISOTANCHE CLASSIC PRO est conçu pour résister à différentes conditions météorologiques, offrant une bonne isolation et une ventilation adéquate.

MODE D'EMPLOI ISOTANCHE CLASSIC PRO LAZER

• les remontées verticales des murs doivent être de 15 à 20 cm
  ** bonde régiable en hauteur

nota : La feuille ISOTANCHE existe également en bonde sortie verticale, grille ronde ou carrée.

bonde horizontale grille Target carrée

bonde horizontale grille Target ronde

bonde verticalegrille Target carrée

bonde verticalegrille Target ronde

Etapes de montage

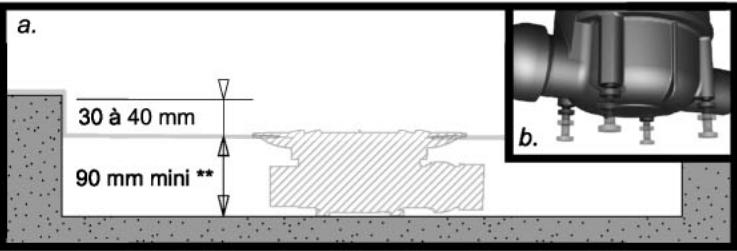

1. Préparation

a. Définir la hauteur de réservation minimum.
b. Placer les 4 vérins de réglage en hauteur sur la bonde.

c. Si vous utilisez l'entrée auxiliaire pour brancher une baignoire ou un lavabo n'oubliez pas de supprimer l'obturateur.

2. Former une pente vers la bonde, réserver l'emplacement de la bonde et de son tube d'évacuation.

Raccorder la bonde au trou d'évacuation à l'aide d'un tube avec raccord tulipé

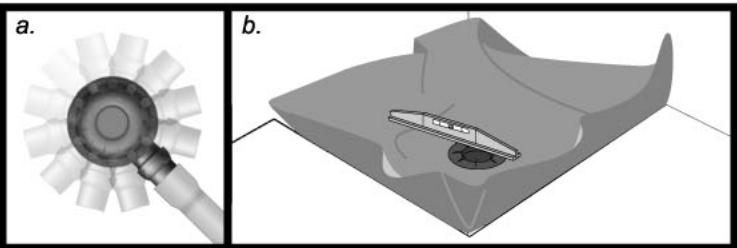

3. Positionner la feuille ISOTANCHE

a. Orienter la bonde ROTAFLUX dans l'axe de l'évacuation.

b. Positionner la feuille ISOTANCHE de maniere à remonter sur les murs de 15 à 20 cm environ et couper l'excedent de hauteur.

Contrôler le niveau à l'aide des vérins de réglage et combler de mortier la réservation prévue pour la borde dans l' étape 1.

Notice de pose ISOTANCHE Classic PRO

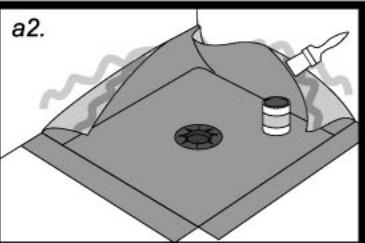

4. Coller la feuille ISOTANCHE

a. Coller la feuille ISOTANCHE à l'aide de l'adhesif double face pour remontées ref.290308 (a1) ou la colle spéciale pour remontées ISOTANCHE ref.290300 (a2).

Concernant la colle spéciale, après application sur les deux surfaces (murales et feuille PVC) attendre quelques minutes afin de laisser les solvants s'evaporer. Dans que le film devient légarement mat et lorsque la colle n'adhere plus au doigt tout en restant poisseuse il est alors temps d'appliquer la feuille sur le support.

Couper l'excedent des hauteurs mais NE JAMAIS COUPER DANS LES ANGLES si vous ne rapportez pas d'angle rentrant ou sortant.

5. RÉalisér un pli mouchoir dans les angles

a.Replier dans les angles le surplus de la feuille ISOTANCHE en realisant un pli mouchoir.
Coller a l'aide de la colle speciale pour remontees.

ASTUCE : afin d'éviter une surepaisseur créé par le pli mouchoir vous pouvez, dans cette zone, réaliser au préalable une petite engravure dans le mur.

ASTUCE:traitement et collage a l'aide d'angle sortant ref.230247 (1) ou rentrant ref.230248 (2).

a.

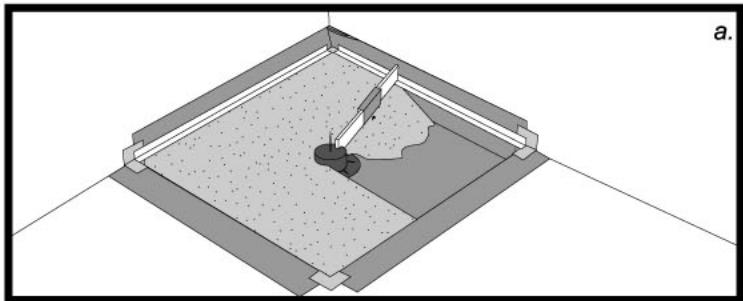

6. RÉalisér la chape de carrelage

a. RÉalisér directement sur la feuille ISOTANCHE une chape de carrelage d'environ 3 à 4 cm en Maintenant la pente d'écoulement vers la bonde. Utiliser le bouchon de protection afin d'éviter les salissures à l'intérieur du siphon.

nota : Pour plus de facilité vous pouvez utiliser le gabarit d'aide à la chape ref.290330.

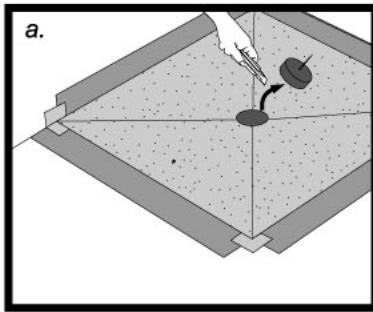

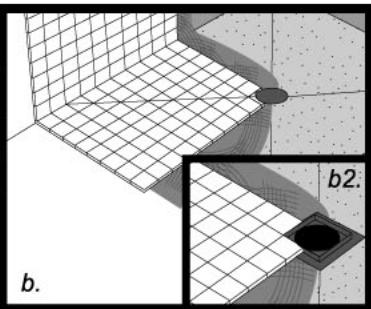

7. Poser votre carrelage

a. Couper l'exédent du bouchon de protection.
b. Poser votre carreage

nota : Dans le cas d'une grille carrée, placer votre support de grille carrée puis procéder au carrelage (b2).

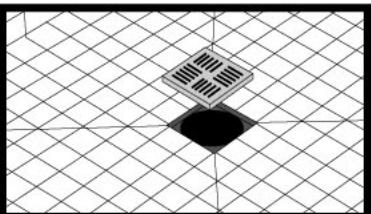

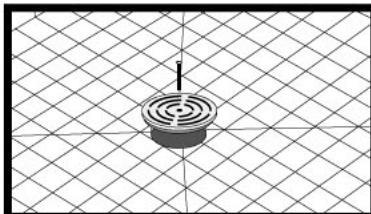

8. Poser votre grille ronde ou carrée
