MODE D'EMPLOI LAMPEMETRE EURELEC

Le contrôle d'un tubelectroniquequelconque,s'effectue au moyen de deux tests : celui de l'isolement entre electrodes et celui de l'émission electronique.

Vous pouvez considérer que le tube est en état de bon fonctionnement, lorsque ces deux tests ont donné des résultats positifs.

Sile tube controlope presente une émission inférieure à la normale, mais qui entre dans les limites indiquées sur l'échelle du lampemètre, il peut encore être utilisé.

Par contre, s'il présente un court-circuit interne, il est inutilisable.

L'échelle du contrôleur-universel relative au lampemètre (courbe plus prononcée sur la figure 1), est divisée en trois parties. Le tube est en bon état lorsque l'aiguille du galvanomètre devie vers la partie droite du cadran (marquee "BON") . Au milieu du cadran, vous pouvez considérer que l'efficacité du tube est réduite de 50% environ Dans ce cas, c'est au dépanneur de déterminer si le tube peut encore être utilisé dans le circuit dans lequel il est place. Si l'aiguille du galvanomètre reste dans la partie gauche du cadran (marquee "MAUVAIS", vous pouvez considérer que le tube est "épuisé". Vous doivent par conséquent le remplacer.

Pendant l'essay d'isolement, lorsque vous déplacez les leviers des sélecteurs de la position "C" à la position "A", il est possible qu'il se produit un court-circuit qui perturbe quelque peu le tube en examen. Il est donc conséillé de frapper légèrement le tube avec l'index, pendant cet essai.

Avec le lampemètre que vous avez réalisé, quelques tubes sont contrôlés avec une tension de chauffage légèrement différente de la tension normale, ceci en raison des exigences de construction du transformateur d'alimentation. Toutefois, cette particularité n'influence que très peu le résultat des essais.

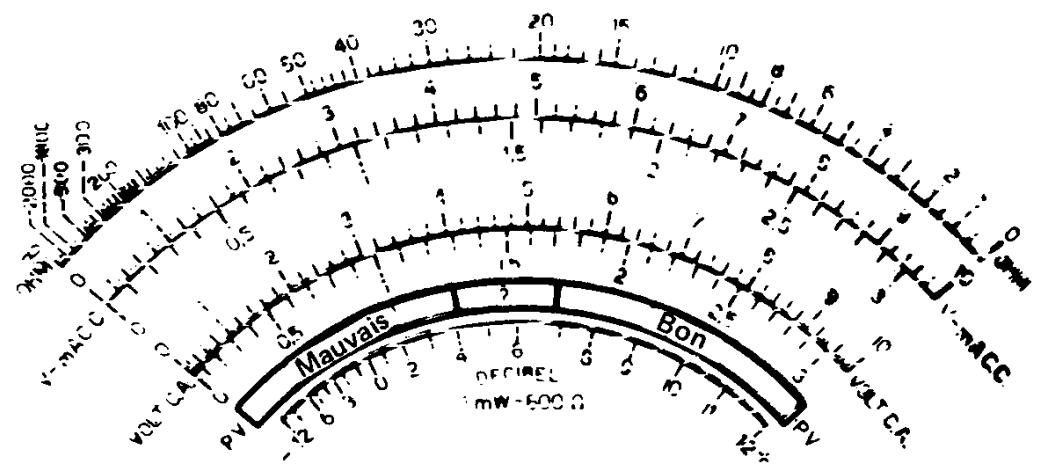

ECHELLE DU MILLIAMPEREMETRE RELATIVE AU LAMPEMETRE
Figure 1

Les opérations qui doivent être executées sur le lampemètre, pour effectuer le contrôle d'un tube, sont reportées sur les tableaux qui se trouvent à la fin de la notice. Il vous est également donné l'enumeration des différents tubes, par ordre alphabetique et numérique.

Nous vous donnons maintain des explications concernant les diverses colonnes de chacun de ces tableaux.

Première colonne

Elle indique le type de tube à essayer. Les tubes multiples peuvent être contrôlés, chacune des sections séparément.Par exemple,pour le tube ECL 80 (triode-pentode),une case correspond à la section triode et une autre case à la section pentode.

Deuxieme colonne

Elle indique le nombre du support dans lequel doit être place le tube à examiner.

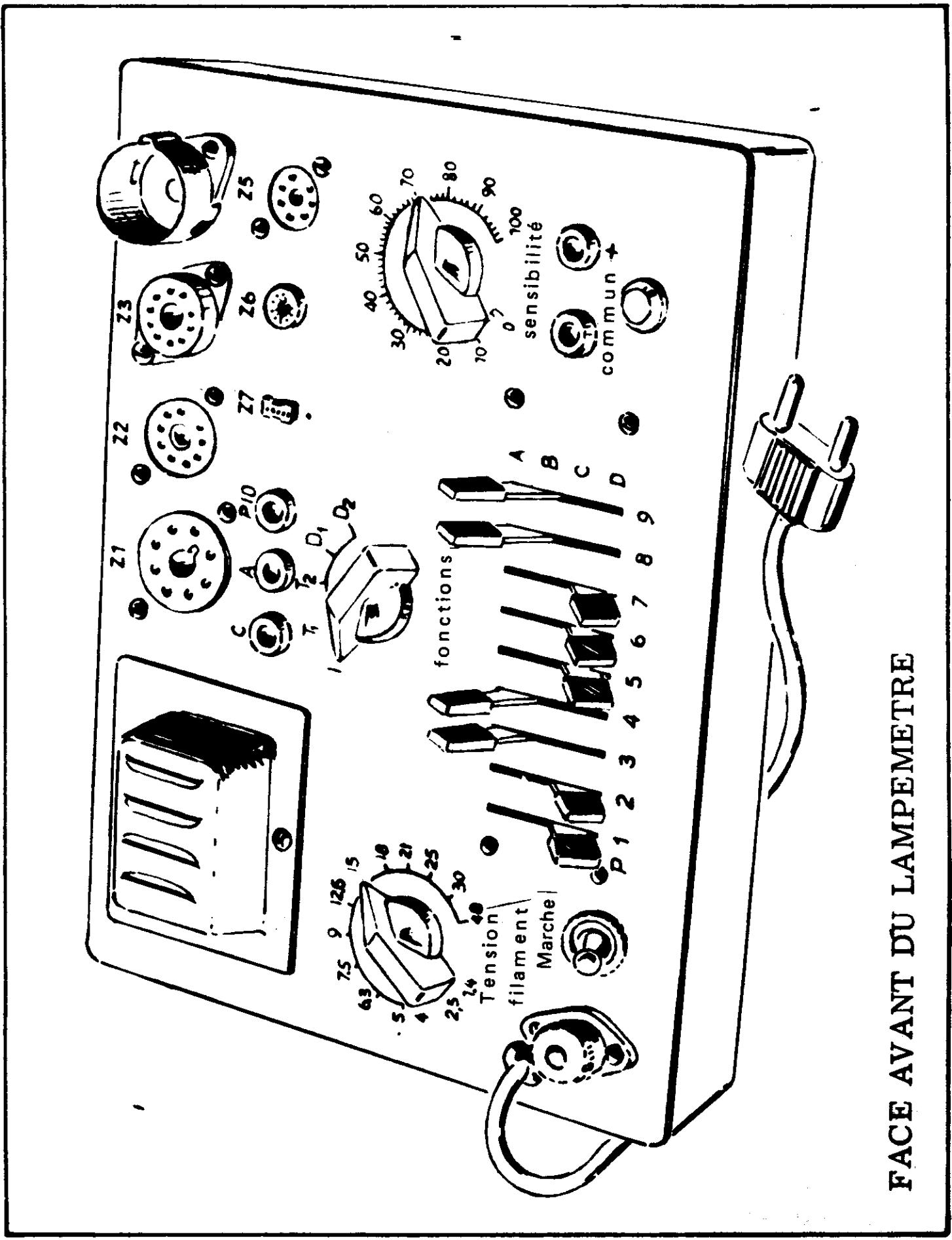

Sur la face avant du lampemètre (figure 2), est reporté à côté de chaque support, le numéro d'identification le concernant.

Pour quelques types de tubes dont la fabrication est désormais aban-donnée, il est nécessaire d'utiliser un adaptateur.

Six adaptateurs sont prévus, afin de pouvoir contrôler les tubes dont les séries sont maintainant périmées. Vous pourrez les réaliser si cela vous est indispensable, en demandant le matériel nécessaire à "EURELEC".

Vous receivez également des instructions concernant leur montage et leur employi.

Troisieme colonne

Position du bouton flèche du commutateur "Tension Filament" (par exemple : 6,3 volts ou 12,6 volts, suivant le type de tube).

Quatrième colonne

Position du commutateur de fonctions. Cette colonne est divisée en deux cases. Dans la première, concernant l'essay d'isolement, il est mentionné la dette "l". La seconde case se rapporte à l'essay d'émission. Si le tube a contrôler est une diode, il est indiqué D1 ou D2, selon qu'il s'agit d'une diode de redressement (D1) ou de détention (D2). Pour les autres tubes, la mention T1 ou T2, précise si le tube fonctionne avec une tension d'alimentation inférieure (T1) ou supérieure (T2) à 67,5 volts.

Cinquième colonne

Elle concerne la position du bouton du potentiametre de sensibilité, pour les contrôles de l'isolement et de l'émission.

Figure 2

Sixieme colonne

Elle précise le calibre du milliampèremètre qui doit être utilisé, lors des mesures d'isolement et d'émission (par exemple 1 mA; 10 mA).

Pour quelques tubes à faible émission, le milliampèrement doit être utilisé sur le calibre de 0,1 mA (soit 100 A ). En outre, il est mentionné entre parenthèses, la valeur du courant qui doit être lue lors de l'essay d'émission, si le tube est en bon état.

Pour ces tubes à faible émission, vous ne devez donc plus tener compte des mentionns "bon - douteux ou mauvais" du cadran, mais uniquement vous reporter à la valeur du courant. Par exemple, pour le tube "1 M 3", le calibre du milliampere métre doit être de 100 A et le courant de 35 A environ, pour un tube qui serait en bon état.

Septieme colonne

Elle concerne les选出eurs. Cette colonne est divisée en dix parties : neuf pour la position des选出eurs et une pour la connexion de la douille jaune P10, soit avec la douille rouge A, soit encore avec la douille noire C, se- lion le type de tube decal à vérifier.

Pour l'essay d'isolement du mention "OUI" est portée dans les cases concernant les selecteurs dont le déplacement doit déterminer le passage d'un courant dans le milliampèremtre. Pour les cases où il y a un tiret "--", il ne doit y avoir aucune déviation de l'aiguille.

REMARQUE: Si vous n'obtenez pas le passage du courant en déplaçant des leviers pour lesquels il est indiqué la mention "OUI", l'essay d'isolement peut être considéré comme positif. En effet, il peut se produit que le constructeur n'ait pas effectué la connexion interne à la broche correspondante (par exemple, cela est possible pour le tube EL84 que vous pouvez essayer).

Huitieme colonne

Clip : Liaison éventuelle par un cordon avec pince crocodile des douilles A ou C, au capuchon du tube quand il existe.

Examinons les phases relatives aux contrôles d'isolement et d'émission électronique.

ESSAI D'ISOLEMENT

a) Insérez le tube dans le support correspondant
b) Placez le commutateur de fonctions sur la position "I"
c) Tournez le potentiametre de sensibilité sur la position "O"
d) Disposez le contrôleur pour la mesure du courant continu, sur le calibre de 1 mA et insérez la pointe de touche noire dans la douille noire (commun) et la pointe de touche rouge dans la douille rouge (+) du lampe-metre.
e) Placez tous les leviers des selecteurs sur la position C

Si le tube à contrôler est muni d'un capuchon métallique à son sommet, vous devez le relier à la douille C du lampemètre, par l'intermédiaire du petit cordon avec fiches bananes que vous avez réalisé au cours de la Pratique 24 (pour serrer le capuchon, utilisez une pince crocodile que vous enforcez dans la fiche banane).

f) Vous pouvezmettrevoirelampemetre sous tension(vérifiez toutefoisla positiondu répartiteurdetensions).
g) En commençant par le sélecteur ^0 1, déplacez un à un les leviers de la position C à la position A. Toutefois avant d'effectuer cette opération avec le levier suivant, il est indispensable de replacer le levier précédent sur la position C.

Vous doivent observer le déplacement de l'aiguille du galvanomètre, uniquement pour les selecteurs en correspondance desquels, il est porté la mention "OUI" sur le tableau.

Si vous constatiez le passage du courant en déplacant un levier de sélecteur ne portant pas la mention "OUI", le tube doit être considéré en court-circuit et par conséquent, il est inutilisable.

Dans le cas où il n'y a pas passage de courant, en déplaçant un des leviers auquel correspond la mention "OUI" sou lignée ("OUI") ^ , c'est que le filament est interrompu. Le tube est également à remplacer.

Nous vous rappelons que si vous n'obtenez pas le passage du courant, en déplaçant des leviers pour lesquels il est indiqué la mention "OUI", l'essay d'isolement peut être considéré comme positif. En effet, il peut se produit que le constructeur n'ait pas effectué la connexion interne.

Si le tube à essayer est muni d'un capuchon métallique, déplacez la fiche banane du cordon de la douille noire C à la douille rouge A. Il ne doit y avoir aucune déviation de l'aiguille.

Le contrôle d'isolement ayant donné des résultats positifs, vous pouvez procéderMAINANT au contrôle de l'émission.

CONTROLE DE L'EMISSION

Pendant que vous effectuez les différentes commutations, le lampemètre ne doit pas etre sous tension.

a) Placez la flèche du commutateur "Tension filament", sur la valeur indiquée par le tableau (par exemple 6,3 volts ou 12,6 volts).
b) Placez le commutateur de fonctions sur la position qui correspond au tube à essayer (par exemple D1 pour une diode de redressement).
c) Placez le potentiometre de sensibilite sur la valeur qui est également mentionnée sur le tableau.
d) Vérifiez le calibre du milliampèretre (soit 1 mA ou 10 mA ou même 100 A)
e) Placez les leviers des selects dans les positions indu-ques.

Si le tube à contrôler est du type décal, vous doivent relier par l'intermédiaire d'un cordon, la douille jaune P10 à l'une des deux douilles rouge A ou noire C, suivant les indications du tableau.

Si le tube possède un capuchon métallique, vous doivent relier ce capuchon par l'intermédiaire d'un cordon muni d'une pince crocodile, à l'une des douilles rouge A ou noire C (Par exemple pour le tube 25DQ6 le capuchon sera relié à la borne rouge A).

f) Mettez le lampemetre sous tension.

Après quelques secondes, l'aiguille doit se déplacer dans l'une des trois zones du cadran : mauvais - douteux (-?-) - BON.

INSTRUCTIONS POUR LE CONTROLE DE TUBES NON MENTIONNES DANS LA NOTICE D'EMPLOI

Pour vérifier un tube électronique ne figurant pas dans les tableaux, il est nécessaire de connaître : le type de tubes ; la tension de chauffage filament ; la dénomination des différentes broches. Tous ces renseignements vous sont disponibles dans les lexiques de tubes.

ESSAI D'ISOLEMENT

Pour l'essay d'isolement, il suffit de suivre les instructions que nous avons déjà données à ce sujet et que nous vous résumons:

a) Placez le tube dans son support.
b) Placez le commutateur de fonctions sur la position I
c) Le potentiemetre de sensibilité doit etre sur la posi

tion 0.

d) Disposez le contrôleur-universel pour la mesure du courant continu sur le calibre de 1 mA et insérez la pointe de touche noire dans la douille noire (commun) et la pointe de touche rouge dans la douille rouge (+) du lampemètre.

e) Placez tous les leviers des selecteurs sur la position C
f) En commencerant par le/selecteur n^0 1, déplacez un à un les leviers de la position C à la position A. Toutefois, avant d'effectuer cette opération pour le levier suivant, il est nécessaire de replacer le levier précédent sur la position C.

L'aiguille du galvanomètre doit devier dans les cas suivants :

• Lorsque les leviers correspondant aux broches des filaments sont déplacés.

• Lorsque les leviers des选出urs correspondant aux broches reliées à l'électrode interne même sont déplacés.

ESSAI D'EMISSION

Pour l'essay d'émission, vous devezrialcon suivante:

a) Placez le commutateur "Tension filament" sur la position correspondante à la tension de chauffage. Si cette tension est légèrement différente, placez le commutateur sur la tension immédiatement inférieure à celle nécessaire.
b) Le commutateur de fonctions doit être sur la position qui correspond au type de tube à vérifier.

• position "T1" pour les tubes fonctionnant avec une tension d'alimentation inférieure ou égale à 67,5 volts.
• position "T2" pour les tubes fonctionnant avec une tension d'alimentation supérieure à 67,5 volts
• position "D 1" pour les diodes de redressement
• position "D2" pour les diodes de détention.

c) Si le tube à vérifier est une diode de détction, le potentiamètre de sensibilité doit être sur zéro, et le milliampèremetre sur le calibre de 1 mA CC.

Si le tube est une diode de redressement, le potentiametre de sensibilité doit être sur zéro et le milliamperemetre sur le calibre de 10 mA CC.

Pour les autres types de tubes, vous devrez déterminer la position du potentiamètre de sensibilité, en effetuant des essais avec quelques tubes du même type, qui sont en parfait état de fonctionnement. Vous devrez tourner le bouton flèche, jusqu'à ce que l'aiguille de l'appareil se place dans la zone du cadran marquee "BON".

Il est recommandé, lorsque vous déterminez la position du potentio-mètre de sensibilité, que le calibre du milliampèremetre soit de 10 mA CC.

S'il ne vous est pas possible de faire dévier l'aiguille dans la zone "BON", même avec le potentiamètre sur la position zéro, utilisez le calibre de 1 mA et refaites de nouveau vos essais pour déterminer la valeur exacte.

Pour les tubes à faible débit, vous pouvez être dans l'obligation d'utiliser le calibre de 100 A . Dans ce cas, vous ne devrez plus tener compte des mentions "bon - douteux ou mauvais" du cadran, mais uniquement noter la valeur du courant.

Cette valeur sera celle à considérer, pour vérifier les tubes du même type.

d) Disposez les leviers des selecteurs dans les positions suivantes:

• position A : anode, grille écran
• position B : broches connectées interieurement (connexions internes)
• position C : cathode, grille de commande, grille suppresseuse, broches non reliées (qui correspondent par conséquent à aucune electrode), une des deux broches du filament
• position D : la deuxième broche qui correspond au filament.

Nos you rappelons que pour le contrôle de l'isolement et de l'émission d'un tube non mentionné dans la notice d'emploi, il est indispensable (surtout pour déterminer la position du potentiamètre de sensibilité), d'effectuer des essais avec plusieurs tubes de même type, en parfait état de fonctionnement. Vous évitez ainsi toute erreur possible.
