COLOREDGE CG241W - Moniteur professionnel EIZO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur professionnel LCD 24,1 pouces (61 cm)
Résolution native	1920 x 1200 pixels
Pas de masque	0,270 mm
Angle de visualisation (horizontal/vertical)	178° / 178° (contraste ≥ 10)
Temps de réponse	Environ 16 ms
Couleurs affichables	16,77 millions (max.)
Connecteurs d'entrée	2 x DVI-I (compatibles HDCP)
Hub USB	USB 2.0 : 1 port amont, 2 ports aval (500 mA/port max.)
Dimensions (avec socle)	566 x 456 ~ 538 x 230 mm
Poids (avec socle)	11,0 kg
Alimentation	100-120 / 200-240 V CA, 50/60 Hz, 1,1 A / 0,55 A
Consommation électrique (max.)	110 W (avec USB)
Consommation en veille	Moins de 2 W (entrée simple sans USB)
Fonctions principales	ColorNavigator CE, UniColor Pro, FineContrast (4 modes), BrightRegulator, verrouillage des réglages, affichage portrait/paysage, gestion d'énergie (VESA DPMS / DVI DMPM)
Entretien et nettoyage	Chiffon doux et détergent doux pour la carrosserie ; chiffon non-tissé ou ScreenCleaner pour l'écran. Éviter alcool, solvants.
Sécurité	Ne pas démonter, éviter liquides et petits objets, utiliser une prise avec terre, débrancher en cas d'anomalie.
Pièces détachées et réparabilité	Contacter un revendeur EIZO agréé.
Informations générales	Garantie et assistance : consulter le manuel ou le site EIZO. Logiciel inclus sur CD-ROM.

FOIRE AUX QUESTIONS - COLOREDGE CG241W EIZO

Comment calibrer les couleurs de mon EIZO ColorEdge CG241W ?

Utilisez le logiciel ColorNavigator CE fourni sur le CD-ROM. Connectez le moniteur à l'ordinateur via le câble USB, puis lancez le logiciel pour calibrer et générer des profils ICC (Windows) ou ColorSync (Mac).

Puis-je connecter deux ordinateurs à ce moniteur ?

Oui, le moniteur possède deux entrées DVI-I. Branchez chaque PC sur une entrée, puis utilisez la touche de sélection d’entrée pour basculer entre les signaux. Vous pouvez également configurer une priorité d’entrée dans le menu ScreenManager.

Comment activer le mode d’économie d’énergie ?

Dans le menu ScreenManager, allez dans PowerManager. Pour une entrée analogique, sélectionnez VESA DPMS ; pour une entrée numérique, sélectionnez DVI DMPM. Configurez également les paramètres d’économie d’énergie de votre ordinateur.

Que faire si l’écran reste noir et que le voyant est orange ?

Le moniteur est en mode veille. Bougez la souris ou appuyez sur une touche du clavier pour le réveiller. Si le problème persiste, vérifiez que l’ordinateur est allumé et que le câble de signal est correctement branché.

Comment régler automatiquement la luminosité en fonction de l’ambiance ?

Activez la fonction BrightRegulator dans le menu ScreenManager. Le capteur avant détecte la lumière ambiante et ajuste la luminosité de l’écran automatiquement. Cette fonction n’est pas disponible en modes EMU et CAL.

Comment nettoyer l’écran LCD sans l’abîmer ?

Utilisez un chiffon doux (gaze, coton ou papier optique). Pour les taches tenaces, humidifiez légèrement le chiffon ou utilisez le ScreenCleaner fourni. N’utilisez jamais d’alcool, de benzine ou de solvants forts.

Puis-je fixer le moniteur sur un bras articulé ?

Oui, retirez le socle en dévissant les quatre vis, puis fixez un bras compatible VESA (entraxe 100 x 100 mm) supportant au moins 7,4 kg (poids du moniteur sans socle). Servez-vous des vis fournies avec le bras.

Comment verrouiller les réglages pour éviter des modifications accidentelles ?

Appuyez sur la touche de verrouillage (⑥) pendant au moins 2 secondes pour verrouiller le menu. Pour déverrouiller, répétez la même action. Les touches de sélection d’entrée et d’alimentation restent actives.

Pourquoi mon image est-elle trop petite ou trop grande ?

Ajustez la résolution dans le menu ScreenManager via l’option Taille. Choisissez Plein Ecran, Elargi ou Normal selon votre résolution d’entrée. Utilisez aussi le réglage Résolution pour faire correspondre la résolution d’entrée.

Comment utiliser le concentrateur USB du moniteur ?

Connectez le câble USB du moniteur à votre ordinateur (port amont). Les deux ports aval situés à l’avant du moniteur deviennent alors actifs pour brancher des périphériques USB. Assurez-vous que votre OS prend en charge USB 2.0.

MODE D'EMPLOI COLOREDGE CG241W EIZO

Important

Veuillez lire attentivement ce manuel d'utilisation pour utiliser pleinement votre appareil en toute sécurité.

Veuillez conserver ce manuel pour référence ultérieure.

PRECAUTIONS 3

1-1. Caractéristiques 7 1-2. Boutons et voyants 8 1-3. Disque d'utilitaire 9

2. Installation 10

2-1. Branchement de deux PC au moniteur 10 2-2. Utilisation du bus USB (Universal Serial Bus) 12

1. Ajustage et règles de l'écran 13

3-1. Fonctionnement de base et Fonctions 13 3-2. Réglement de l'écran 15 3-3. Réglage de couleur 18 3-4. Configuration d'économie d'énergie 21 3-5. Délai d'extinction 22 3-6. Verrouillage des réglages 22 3-7. Réglement du témoin de fonctionnement 23 3-8. Pour régler la luminosité automatique 23 3-9. Affiche de basses résolutions 24 3-10. Pour régler l'orientation du menu d'ajustage 25 3-11. Fonction de disparition du logo EIZO 25

1. Dépannage 26
2. Référence 29

5-1. Fixation d'un bras 29 5-2. Réglages environnementaux (signaux numériques uniquement) 30 5-3. Nettoyage 31 5-4. Spécifications 32 5-5. Glossaire 35

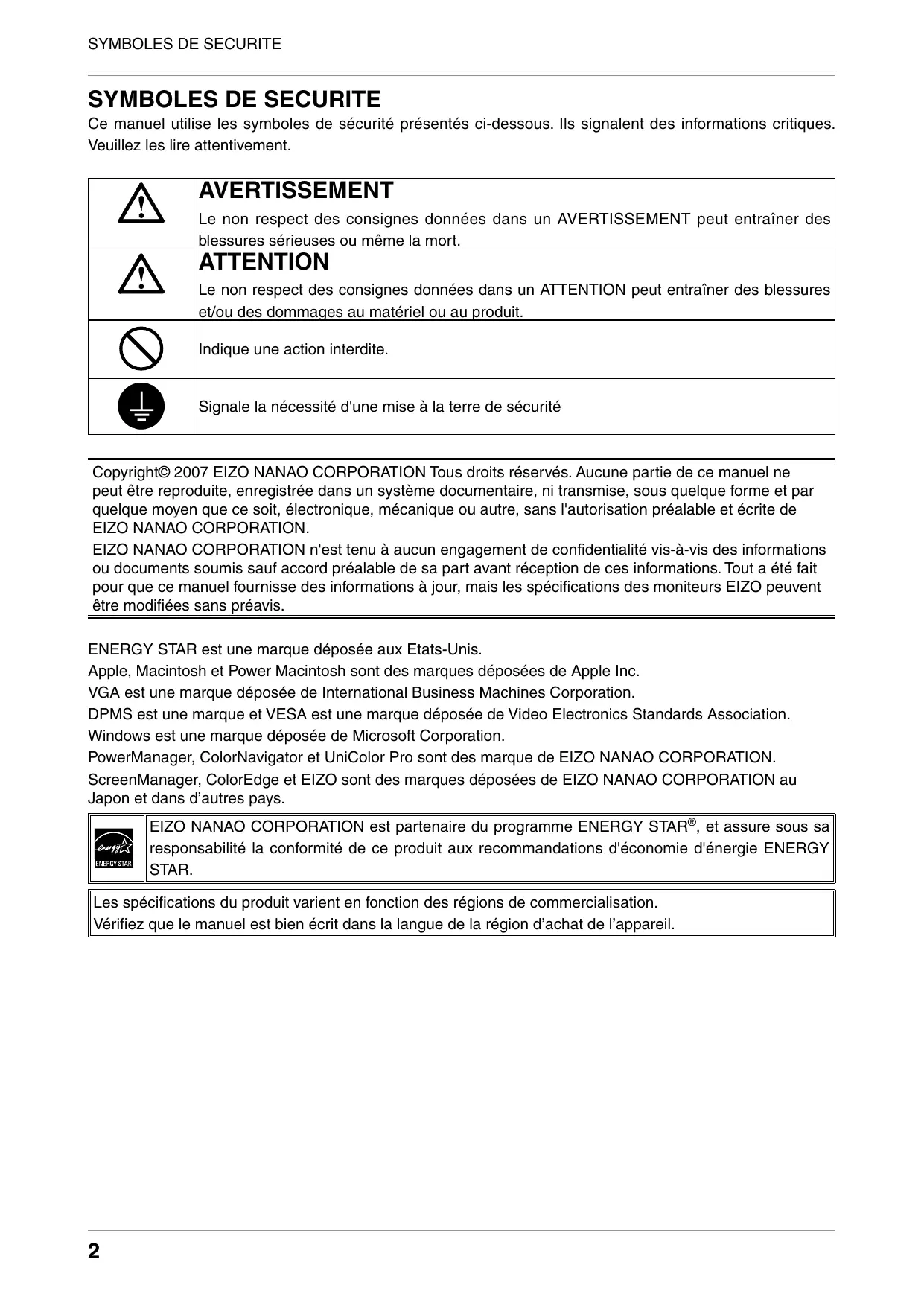

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

!	AVERTISSEMENT Le non respect des consignes données dans un AVERTISSEMENT peut entraîner des blessures sérieues ou même la mort.
!	ATTENTION Le non respect des consignes données dans un ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
	Indique une action interdite.
	Signale la nécessité d'une mise à la terre de sécurité

Copyright© 2007 EIZO NANAO CORPORATION Tous droits réservés. Aucune partie de ce manuel ne peut être produite, enregistrée dans un système documentaire, ni transmise, sous quelle que forme et par quel que moyen que ce soit, électronique, mécanique ou autre, sans l'autorisation préalable et écrite de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION n'est tenu à aucun engagement de confidentialité vis-à-vis des informations ou documents soumis, sauf accord préalable de sa part avant réception de ces informations. Tout a été fait pour que ce manuel fournisse des informations à jour, mais les spécifications des moniteurs EIZO peuvent être modifiées sans préavis.

ENERGY STAR est une marque déposée aux États-Unis.

Apple, Macintosh et Power Macintosh sont des marques déposées d'Apple Inc.

VGA est une marque déposée de International Business Machines Corporation.

DPMS est une marque et VESA est une marque déposée de Video Electronics Standards Association.

Windows est une marque déposée de Microsoft Corporation.

PowerManager, ColorNavigator et UniColor Pro sont des marques de EIZO NANAO CORPORATION.

ScreenManager, ColorEdge et EIZO sont des marques déposées de EIZO NANAO CORPORATION au Japon et dans d'autres pays.

EIZO NANAO CORPORATION est partenaire du programme ENERGY STAR®, et assure sous sa responsabilité la conformité de ce produit aux recommandations d'économie d'énergie ENERGY STAR.

Les spécifications du produit varient en fonction des régions de commercialisation.

Vérifiez que le manuel est bien écrit dans la langue de la région d'achat de l'appareil.

Important!

• Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d'utilisation dans une région différente de celle prévue à l'origine.
• Pour votre sécurité comme pour la bonne utilisation de l'appareil, veuillez lire cette section ainsi que les indications de sécurité portées sur le moniteur (consultez la figure ci-dessous).

Avertissement

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre revendeur.

Il peut être dangereux de tenter d'utiliser un moniteur au fonctionnement défectueux.

Ne pas démonter la carrosserie ni modifier le moniteur.

Le démontage de la carrosserie ou la modification du moniteur peuvent causer un choc électrique ou une brûlure.

Confiez toute intervention à un technicien qualifié.

Ne tentez pas de dépanner vous-même cet appareil, l'ouverture ou la dépose des capots vous expose à des tensions dangereuses ou à autres dangers.

Éloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquides dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts. Si du liquide se répand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Placez le moniteur sur une surface stable et robuste.

Il y a risque de chute de l'appareil sur une surface inappropriée, qui pourrait entraîner des blessures ou endommager l'appareil. En cas de chute, débranchez immédiatement le cordon secteur et faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau. Toute utilisation de l'appareil après une chute peut entraîner un incendie ou un choc électrique.

Choisissez bien l'emplacement du moniteur.

Il y a risques de dégâts à l'appareil, d'incendie ou de choc électrique.

• Ne pas utiliser à l'extérieur.
• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc).
• Ne pas installer l'appareil dans un environnement poussiéreux ou humide.
• Ne pas installer l'appareil à un endroit exposé directement à la vapeur d'eau.
• Ne pas placer l'appareil près des appareils de chauffage ou d'humidification.

Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays. vérifiez la tension d'épreuve du cordon secteur.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

Alimentation : 100-120/200-240 Vca 50/60 Hz

Pour débrancher le cordon secteur, tirez fermement sur la fiche exclusivement.

Ne jamais tirer sur le câble, au risque d'endommager le cordon, ce qui pourrait causer un incendie ou un choc électrique.

L'appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

Utilisez la tension correcte.

• L'appareil a été conçu pour utilisation avec une tension de secteur particulière. L'utilisation sur une tension différente de celle spécifiée dans ce manuel pourrait causer un choc électrique, un incendie ou d'autres dégâts. Alimentation : 100-120/200-240 Vca 50/60 Hz
• Ne surchargez pas les circuits d'alimentation électrique au risque de causer un incendie ou un choc électrique.

Traitez correctement le cordon secteur.

• Ne faites pas passer le cordon sous le moniteur ou autre objet lourd.
• Ne pas tirer sur le câble et ne pas le fixer.

Cessez d'utiliser tout cordon secteur endommagé. L'utilisation d'un câble défectueux peut entraîner un incendie ou un choc électrique.

Ne touchez pas au cordon secteur ni à la fiche s'ils émettent des étincelles.

Ne touchez pas à la fiche, au cordon secteur ni au câble si des étincelles apparaisent. Vous risqueriez un choc électrique.

Pour fixer un bras support, consultez la documentation du bras pour fixer correctement le moniteur et serrez les vis.

Un mauvais montage pourrait se traduire par une séparation de l'appareil qui pourrait l'endommager ou causer une blessure. En cas de chute de l'appareil, demandez conseil à votre revendeur. N'utilisez pas un appareil endommagé. L'utilisation d'un appareil endommagé peut entraîner un incendie ou un choc électrique. Pour refixer le socle inclinable, utilisez les mêmes vis et serrez-les correctement.

Ne touchez pas un panneau LCD endommagé à mains nues.

Les cristaux liquides qui peuvent s'écouler du panneau sont toxiques par contact avec les yeux ou la bouche. En cas de contact de la peau ou du corps avec le panneau, lavez immédiatement à grande eau. En cas de symptôme anormal ou de malaise, veuillez consulter votre médecin.

Les voyants contiennent du mercure. Jetez-les conformément aux réglementations locales ou nationales en vigueur.

Procédez avec précaution pour transporter l'appareil.

Débranche les câbles secteur et de signal puis l'appareil en option. Il est dangereux de déplacer l'appareil ses options ou ses câbles. Vous risquez de vous blesser ou d'endommager l'appareil.

Une chute de l'appareil pourrait l'endommager ou causer des blessures.

N'obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais de livres ni autres papiers sur les fentes de ventilation.
• N'installez pas le moniteur dans un espace confiné.
• N'utilisez pas le moniteur couché sur le côté ni à l'envers.

Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d'empêcher une circulation d'air normale, et vous font risquer un incendie ou d'autres dégâts.

Ne jamais toucher aux fiches électriques avec les mains humides.

Tout contact avec la fiche électrique les mains humides peut être dangereux et peut causer un choc électrique.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.

Nettoyez régulièrement les alentours de la prise.

L'accumulation de poussière, d'eau ou d'huile sur la fiche ou la prise peut entraîner un incendie.

Débranche le moniteur avant de le nettoyer.

Le nettoyage du moniteur sous tension peut causer un choc électrique.

Si l'appareil ne doit plus être utilisé pendant un certain temps, débranchez le câble secteur de la prise murale par sécurité comme pour éviter toute consommation électrique.

Panneau LCD

Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la stabilité de la luminosité, il est recommandé d'utiliser un réglage de luminosité aussi bas que possible.

Le panneau LCD est fabriqué à l'aide d'une technologie de haute précision. Cependant, l'apparition de pixels manquants ou de pixels allumés n'est pas un signe de dysfonctionnement du moniteur LCD.

Pourcentage de pixels effectifs : 99,9994 % ou supérieur.

Le rétro-éclairage du moniteur LCD n'est pas éternel.

Si l'écran s'assombrit ou scintille, prenez contact avec votre revendeur.

N'appuyez pas violemment sur le panneau ou sur ses bords, vous risquez d'endommager l'écran. Des traces peuvent persister sur l'écran si l'image est statique ou noire. Des pressions répétées sur l'écran peuvent le déteriorer ou endommager le panneau LCD. L'affichage d'un écran blanc ou noir peut faciliter la disparition des traces.

Ne frottez pas l'écran et évitez d'appuyer dessus avec des objets coupants ou pointus, par exemple un stylo ou un crayon, qui peuvent endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque vous changez l'image à l'écran après avoir laissé la même image pendant longtemps, vous risquez d'avoir une image rémanente. Utilisez l'économiseur ou le délambda d'extinction pour éviter d'afficher la même image pendant longtemps.

Lorsque le moniteur est froid et que vous l'installez dans une pièce ou bien si la température de la pièce augmente rapidement, il se peut que de la condensation se forme à l'intérieur ou à l'extérieur du moniteur. Dans ce cas, ne le mettez pas sous tension et attendez que la condensation ait disparu, car elle pourrait endommager le moniteur.

1. Introduction

Merci beaucoup pour votre choix d'un moniteur couleur EIZO.

1-1. Caractéristiques

• 24" format large LCD
• Compatible HDCP Double entrée (DVI-I x 2)
• Conforme à la norme d'entrée numérique (TMDS)
• Fréquence de balayage horizontal

Analogue: 24 - 94 kHz

Numérique: 26 - 78 kHz

Fréquence de balayage vertical

Analogue: 47.5 - 86 Hz (1600x1200: 47.5 - 76Hz / 1920x1200: 47.5 - 61Hz)

Numérique: 47.5 - 63 Hz (VGA text: 69 - 71 Hz)

Mode à trame synchrone: (47.5 - 63Hz) - Unterstützung für den sRGB-Standard - Possibilité d'affichage en portrait ou paysage - Le logiciel de calibrage « ColorNavigator CE » inclus vous permet de calibrer les caractéristiques du moniteur et de générer des profils ICC (pour Windows) et des profils Apple ColorSync (pour Macintosh) (reportez-vous au disque d'utilitaires EIZO LCD). - Logiciel d'application « UniColor Pro » (pour Windows) permettant de simuler la perception des couleurs par les personnes atteintes de déficience visuelle de la couleur (voir le disque utilitaire LCD EIZO). - Fonction de lissage incorporée pour l'adaptation en cas d'agrandissement d'image. - Modes de Contraste Fin pour sélectionner le mode le plus adapté à l'image à afficher - Pied régable en hauteur - Fonction BrightRegulator intégrée - L'étiquette « Certification du réglage » décrit les caractéristiques individuelles de couleur du moniteur

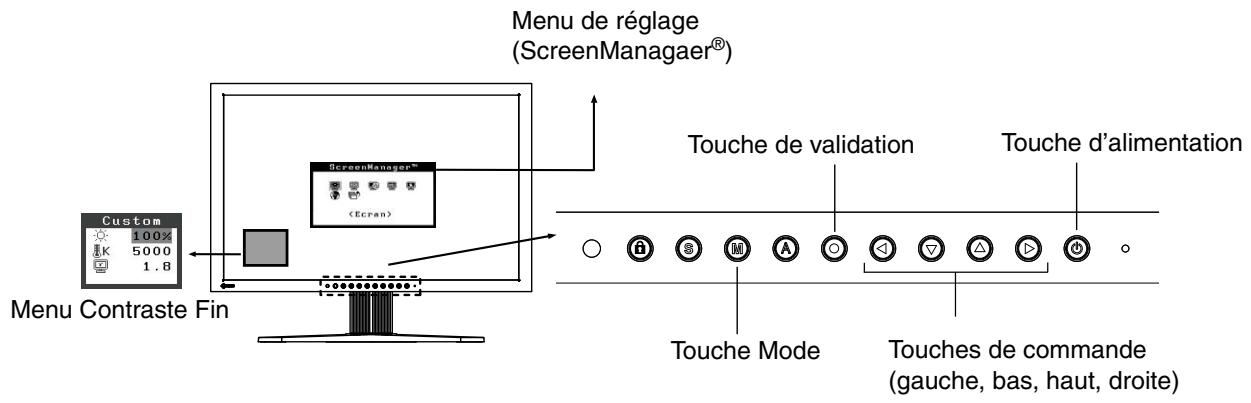

1-2. Boutons et voyants

1. Captur (BrightRegulator)
2. Touche de verrouillage des réglages
3. Touche de sélection du signal d'entrée
4. Touche Mode
5. Touche de réglage automatique
6. Touche de validation
7. Touches de commande (gauche, bas, haut, droite)
8. Touche d'alimentation
9. Voyant Tension

Etat duvoyant	Etat du fonctionnement
Bleu	L'écran s'affi che
Orange	Economie d'énergie
Arrêt	Hors tension

*ScreenManager® est un alias choisi par EIZO pour le menu Ajustage.

1-3. Disque d'utilitaire

Un CD-ROM « Disque utilitaire LCD EIZO » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque et l'ensemble des logiciels d'application.

Contenu du disque

Contenu du disque et présentation du logiciel

Le disque inclut un fichier d'informations sur le manuel, des logiciels d'application pour les réglages et le Manuel d'utilisation. Lisez le fichier « Readme.txt » ou « Readme » inclus sur le disque pour connaître les procédures de démarrage des logiciels ou d'accès aux fichiers.

Éléments	Présentation	Pour Windows	Pour Macintosh
Fichier « Readme.txt » ou « Readme »		✓	✓
Profi ls des couleurs(Profi ls ICC)	Profi ls des couleurs	✓	✓
Programme de réglage d'écran	Facilité les réglages de l'écran du moniteur en fonction des modèles et procédures de réglage à l'écran..	✓	✓
ColorNavigator CE	Un logiciel d'application permettant de calibrer les caractéristiques du moniteur et de générer des profils ICC (pour Windows) et des profils Apple ColorSync (pour Macintosh). (Un ordinateur doit être raccordé au moniteur à l'aide du cable USB fourn.) Reportez-vous à la description ciaplès.	✓	✓
UniColor Pro	Logiciel d'application permettant de simuler la perception des couleurs par les personnes daltoniennes. (Un ordinateur doit être raccordé au moniteur à l'aide du cable USB fourn.) Reportez-vous à la description ciaplès.	✓	✓
Manuel d'utilisation (PDF file)		✓	✓
Manuel de conception universelle des couleurs (fi chier PDF)		✓	✓

Pour utiliser colornavigator ce ou unicolor pro

Pour installer et utiliser le logiciel, consultez le manuel d'utilisation du logiciel correspondant sur le CD-ROM. Pour utiliser ce logiciel, vous devez raccorder un ordinateur au moniteur à l'aide du câble USB fourni.

Pour plus d'informations, reportez-vous au « 2-2. Utilisation du bus USB (Universal Serial Bus) » (page 12).

2-1. Branchement de deux PC au moniteur

Deux ordinateurs peuvent être raccordés au moniteur via les deux connecteurs DVI-I situés à l'arrière du moniteur.

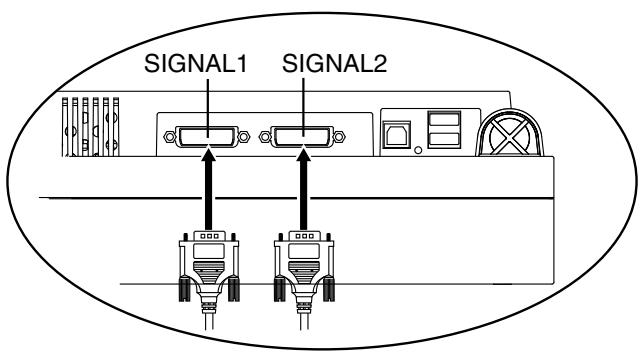

Exemples de branchement

	PC 1			PC 2
(Ex.1)	Numérique	DVI	Câble de signal(FD-C39 fourni)	Câble de signal(FD-C16 fourni)	D-submini 15broches	Analogue
(Ex.2)	Analogue	D-submini 15broches	Câble de signal(FD-C16 fourni)	Câble de signal(FD-C16 en option)	D-submini 15broches	Analogue

Sélection du signal d'entrée

Changez le signal d'entrée en appuyant sur ⑧. Le signal d'entrée commute chaque fois que vous appuyez sur ⑨. Lorsque le signal est commuté, le type de signal actif (signal 1 ou 2/Analogue ou numérique) s'affiche pendant deux secondes dans le coin supérieur droit de l'écran.

Touche de sélection de signal d'entrée

Cette fonction permet de sélectionner l'ordinateur qui aura priorité pour la commande du moniteur branché sur deux ordinateurs. Le moniteur surveille en permanence les signaux d'entrée et passe automatiquement de l'un à l'autre selon le réglage de (voir tableau ci-dessous). Après réglage de priorité, à chaque changement de signal détecté sur l'entrée sélectionnée, le moniteur fait passer l'entrée sur ce signal.

Réglage de la priorité	Fonction
1	Si des signaux apparaissent sur les deux entrées, le monitour donne la préférence au Signal 1 dans les cas suivants. • A l'allumage du moniteur • En cas de changement de Signal 1 même si l'entrée active était Signal 2.
2	Si des signaux apparaissent sur les deux entrées, le monitaur donne la préférence au Signal 2 dans les cas suivants. • A l'allumage du moniteur. • En cas de changement de Signal 2 même si l'entrée active était Signal 1.
Manual	Le moniteur ne déetecte pas automatiquement les signaux de l'ordinateur. Sélectionnez un signal d'entrée actif à l'aide de Ⓞ.

Note

• Quand la priorité d'entrée est régée sur « 1 » ou « 2 », le mode d'économie d'énergie du moniteur ne s'active que quand les deux ordinateurs sont en mode d'économie d'énergie.

2-2. Utilisation du bus USB (universal serial bus)

Ce moniteur dispose d'un bus à la norme USB. Il se comporte comme un concentrateur USB quand il est relié à un ordinateur ou à un autre concentrateur, pour permettre la connexion de périphériques compatibles USB par les connecteurs normalisés.

Matériel nécessaire

• Un ordinateur équipé de ports USB ou un autre concentrateur USB relié à l'ordinateur compatible USB
• Windows 2000/XP/Vista // Mac OS 9.2.2 ou ultérieur Cable USB (MD-C93, fourni)

Note

• Consultez le fabricant de chacun des appareils pour plus de détails sur la compatibilité USB, la fonction de concentrateur USB peut ne pas fonctionner correctement selon l'ordinateur, le système d'exploitation ou les périphériques.
• Il est recommandé d'utiliser des ordinateurs et périphériques compatibles USB Rev. 2,0.
• Lorsque le moniteur est en mode économique d’énergie ou lorsqu’il est raccordé à une prise de courant alors qu’il est éteint, les périphériques raccordés aux ports USB (amont et aval) continuent de fonctionner. Par conséquent, la consommation d’énergie du moniteur varie selon les périphériques connectés, même si celui-ci est en mode économique d’énergie.
• Vous trouverez ci-dessous les procédures pour Windows 2000/XP/Vista et pour Mac OS.

Branchement au concentrateur USB (configuration de la fonction USB)

1. Branchez le moniteur à l'ordinateur par le câble de signal et démarrez l'ordinateur. 2. Branchez le port amont du moniteur sur le port aval de l'ordinateur compatible USB ou sur un autre concentrateur compatible USB par le câble USB.

Après le branchement du câble USB, la fonction de concentrateur USB peut être configurée automatiquement.

3. À propos de la configuration. Le concentrateur USB du moniteur est disponible pour branchement de périphériques USB aux ports avant du moniteur.

3-1. Fonctionnement de base et fonctions

ScreenManager permet de modifier facilement les réglages du moniteur par le menu principal ou de sélectionner un mode de ContrasteFin.

Note

• Le menu de Contraste Fin ne peut pas être activé quand le menu Principal de ScreenManager est affiché à l'écran.

1 Entrée dans le programme screenmanager

Appuyez une fois sur le @ pour afficher le menu principal de ScreenManager.

2 Modification des réglages

1. Sélectionnez l'icone de sous-menu voulue à l'aide des et appuyez sur le.
2. Utilisez les ①②④⑥ pour sélectionner l'icone de réglage voulue et appuyez sur le ⑨. Le menu de réglage apparait.
3. Utilisez les ⑥VAD pour effectuer le réglage, appuyez ensuite sur le ⑨ pour l'enregistrer.

3 Sortie de screenmanager

1. Pour revenir au menu Principal, sélectionnez l'icone ou appuyez deux fois sur le , puis sur le .
2. Pour quitter le menu Principal de ScreenManager

Remarque

• Un double-clic sur le @ permet de quitter le menu de ScreenManager à tout moment.

Fonctions

Le tableau ci-dessous résume les réglages et paramètres de ScreenManager.

« * » signale les réglages réservés à l'entrée analogue et « ** » les réglages réservés à l'entrée numérique.

Main menu	Sub menu		Reference
Ecran	Horloge	*	3-2. Réglage de l'écran.
	Phase	*
	Position	*
	Résolution	*
	Niveau	*
	Lissage
	Filtre du Signal	*
Couleur (Custom)*1	Luminosité		3-3. Réglage de couleur.
	Température
	Gamma
	Saturation
	Nuance
	Gain
	6 Couleurs
	Restaurer
PowerManager	DVI DMPM	**	3-4. Configuration d'économie d'énergie.
	VESA DPMS	*
	Arrêt
Autres Fonctions	Taille		3-9 Affichage de basses résolutions.
	Intensité Bords
	Entrée Priorit.		Selectionne la priorite du signal d'entrée.
	Mise en vue		Active ou non la mise en vue du moniter après inactivite.
	Bip		Active ou desactive le signal sonore du moniter. (Sélection de signaux sonores)
	Configurer OSD	Taille	Modifier la tille du menu.
		Position du Menu	Règle la position du menu.
		Veille Menu	Fixe le temps d'affichage du menu.
		Translucide	Définit la transparence du menu.
		Orientation	Pour régler l'orientation du menu.
	BrightRegulator
	Voyant Tension		Pour régler le réglage automatique de la luminosité.
	Restaurer		Revent aux régles d'usine. (Réglices par défaut)
Information	Information		Pour consulter les paramètres de ScreenManager, le nom du modele, le nombre de série et le temps d'utilisation.*2
Langue	Anglais, allemand, français, espagnol, italien, suédois, chinois (simplifié), chinois (traditionalnel) et japonais.		Pour sélectionner la langue d'affichage de ScreenManager.

Les fonctions accessibles et iconées affichées sur le menu dépendent du mode Contraste Fin sélectionné. Le tableau ci-dessous affiche les sous-menus quand le mode « Custom » est sélectionné (voir «3-3. Réglage de couleur»). Suite aux contrôles en usine, le temps d'utilisation peut être différent de 0 lors de la livraison.

Note

• Laissez chauffer le moniteur LCD au moins 30 minutes avant toute tentative de réglage.

Le moniteur affiche l'image d'entrée numérique correctement selon ses données de pré-réglages.

Entrée analogique

Les réglages d'écran du moniteur LCD doivent permettre de réduire le scintillement de l'écran comme de l'adapter à sa position. Il n'y a qu'une seule position correcte pour chaque mode d'affichage. Il est aussi recommandé de faire appel aux fonctions de ScreenManager lors de la première installation de l'écran ou à chaque modification matérielle du système. Pour vous faciliter le travail, un programme de configuration facile d'emploi de la disquette d'utilitaires vous assistera dans cette procédure.

1 Appuyez sur la o sur le panneau de commandes.

Le message « Appuyez à nouveau pour confirmer. (Réglages perdus) » apparait, il reste affiché 5 secondes à l'écran. Appuyez à nouveau sur la touche de réglage AUTO pendant l'affichage du message pour régler automatiquement l'horloge, la phase, la position de l'écran ainsi que la résolution. Si vous ne souhaitez pas effectuer ce réglage automatique, n'appuyez pas à nouveau sur la ⑥.

Note

• La fonction de cadrage automatique est destinée aux ordinateurs Macintosh ou PC sous Windows. Elle peut ne pas fonctionner correctement dans les cas suivants. Avec un compatible PC sous MS-DOS (sans Windows). Avec un motif de fond d'écran ou de papier peint noir. Certains signaux de cartes graphiques peuvent ne pas donner de bons résultats.
• Certaines cartes graphiques peuvent ne pas donner de bons résultats.

Si la carte ne donne pas les résultats voulus, reglez manuellement l'écran par les procédures indiquées ci-dessous. S'il est possible d'obtenir l'écran voulu, passez à l'étape 4.

2 Lancez le programme «screen adjustment program

Après lecture du fichier « readmef.txt », installez et lancez le programme de réglage d'écran livré sur la « EIZO LCD Utility Disk » CD-ROM. L'assistant vous guide étape par étape dans la procédure de réglage. (Sous Windows, le programme peut être lancé directement depuis la fenêtre de menu du CD-ROM.)

Remarque

• Pour un système d'exploitation non prévu par la disquette d'utilitaires (par exemple OS/2), nous recommandons d'utiliser un motif de bureau comme celui présenté sur la figure ci-dessous.

3 Réglage par le menu de screenmanager.

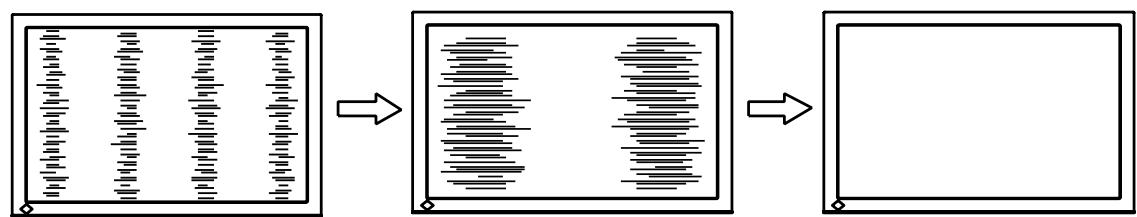

Des barres verticales apparaissent à l'écran

Utilise les réglages.

Sélectionnez pour éliminer les barres verticales à l'aide des et . Ne gardez pas le doigt appuyé sur les touches de direction, la valeur de réglage changerait trop rapidement, il peut dans ce cas être difficile de tracer le point de réglage approprié. En cas d'apparition de scintillement horizontal, d'image floue ou de barres, passez au réglage de comme indiqué ci-dessous.

Des barres horizontales apparaissent à l'écran.

Utilisez le réglage.

Sélectionnez pour éliminer le scintillement horizontal, le flou ou les barres, à l'aide des et gauche.

Note

• Les barres horizontalement peuvent ne pas disparaître complètement, selon l'ordinateur utilisé.

La position de l'image est incorrecte.

Utilisez le réglage.

La position correcte d'affichage du moniteur est unique, parce que le nombre et la position des pixels sont fixes. Le réglage permet de déplacer l'image vers cette position correcte. Sélectionnez et réglez la position à l'aide des , , et . Si des barres verticales de distorsion apparaissent après le réglage de, revenez au réglage et répétez la méthode décrite précédemment.

(4) L'image affichée est plus petite ou plus grande que l'écran.

→ Réglage

Ce réglage est nécessaire quand la résolution du signal d'entrée ne correspond pas à la résolution affichée.

Sélectionnez et vérifiez que la résolution affichée correspond maintenant à la résolution d'entrée. Si ce n'est pas le cas, régalez la résolution verticale par les et ainsi que la résolution horizontale par les et .

Images plus petites que l'écran.

Images plus grandes que l'écran.

4 Pour régler la plage de signal de sortie (plage dynamique) du signal.

Utilisez le menu du menu.

Ce réglage modifie le niveau du signal de sortie pour permettre l'affichage de la totalité de la palette de couleurs (256 couleurs).

Appuyez sur la A sur le Panneau de commandes quand le menu est affiché pour régler automatiquement la plage de signal. L'écran s'efface un moment, suit régle la plage pour afficher la totalité de la palette de couleurs du signal de sortie actif.

Réglage simple [mode finecontrast]

Cette fonction vous permet de sélectionner le meilleur mode d'affichage en matière de luminosité de moniteur, etc.

Pour sélectionner le mode finecontrast

Une pression sur la @ permet de sélectionner le mode le dernier adapté pour l'affichage parmi les 4 modes de FineContrast : Custom, sRGB, EMU et CAL

$$ \boxed { \begin{array}{l} \text {C u t s o m - > s R G B - > E M U - > C A L} \ \hline \end{array} } $$

Remarque

• Le menu de ContrasteFin ne peut pas être activé quand le menu Principal de ScreenManager est affiché à l'écran.

Sortie

Appuyez sur la touche pour quitter le menu.

Touché de validation

Modes de contraste fin

Les modes de contraste fins disponibles sont les suivants.

Mode	Purpose
Custom	Pour régler les paramètres de couleur en fonction de vos préférences personnelles.
sRGB	Pour afficher les images en fonction de couleurs d'origine (par exemple sur l'Internet).
EMU	Mode réservé au logiciel d'étalonnage
CAL

Réglage des paramètres de couleurs des modes

Les paramètres de couleur et de sont réglables sur le menu de Contraste fin. Sélectionnez l'icône de la fonction voulue par les touches de et et effectuez le réglage par les et .

Note

• Les modes « EMU » et « CAL » ne sont régables que par le logiciel d'abonnement « ColorNavigator CE ».

Les paramètres de couleur de chaque mode de ContrasteFin sont régibles par le menu de ScreenManager.

Pour l'entrée analogue, effectuez le « Réglage de Niveau » avant les réglages de couleur. Pendant les réglages de couleur, il est impossible de modifier le mode de ContrasteFin. Sélectionnez le mode à l'avance par le menu.

Valeurs réglables

Les fonctions accessibles sur le menu dépendent du mode Contraste Fin sélectionné.

$: Régable/Modifiable «-»: Fixé en usine

Icônes	Fonctions	Modes de ContrasteFin
		Custom	sRGB	EMU	CAL
	Luminosité*	√	√	-	-
	Température*	√	-	-	-
	Gamma*	√	-	-	-
	Saturation	√	-	-	-
	Nuance	√	-	-	-
	Gain	√	-	-	-
	6 Couleurs	√	-	-	-
	Restaurer	√	-	-	-

• Ces valeurs ne sont régibles que sur le menu de ContrasteFin. (See ContrasteFin.)

Note

• Laissez chauffer le moniteur LCD au moins 30 minutes avant toute tentative de réglage.
• Les valeurs affichées en pourcentage correspondant au niveau de ce réglage particulier. Ils ne doivent servir que de référence.

Contenu des réglages

Menu	Description de la fonction	Plage de réglage
Luminosité	Réglage de la luminosité de l'écran	0~100%
	Remarque
	• Les valeurs en % sont indiquées à titre de référence.
Température	Pour sélectionner une température de couleur	4 000 K à 10 000 K en unités de 500 K (y compris 9 300 K).
	Remarque
	• Les valeurs représentées en Kelvin ne sont données que pour ré férence.
	• Lors du réglage de la température de couleur, la fonction <Gain> est automatiquement réalisée selon la température de couleur.
	• Le réglage d'une température de couleur inférieure à 4 000K ou supérieure à 10 000 K désactive le réglage de température de couleur. (Le réglage de température n'est plus accessible).
	• Le réglage de <Gain> désactive le réglage de <Température>.
Gamma	Pour régler la valeur de gamma	1.8~2.6
	Remarque
	• Pour le réglage de la valeur de gamma, il est recommendé d'utiliser une entrée de signal numérique. Pour utiliser le moniteur avec des signaux analogiques, réglez la valeur de gamma entre 1,8 et 2,2.
Saturation	Pour modifier la saturation	-100~100 La valeur minimale (-100) passes l'image en monochrome.
	Note
	• Le réglage de <Saturation> peut empêcher l'affichage de certaines couleurs.
Nuance	Pour modifier la couleur de la peau, etc.	-100~100
	Note
	• Le réglage de <Nuance> peut empêcher l'affichage de certaines couleurs.
Gain	Pour modifier chaque couleur individuellement (rouge, vert et bleu)	0~100% Le réglage des composantes rouge, verte et bleue pour chaque mode permet de définir un mode de couleur personnalisé. Affichez une image sur fond blanc ou gris pour régler le gain.
	Remarque
	• Les valeurs en % ne sont indiquées que pour ↔férence.
	• Le réglage <Température> désactive ce réglage. Le réglage <Gain> varie en fonction la température de couleur.
6 Couleurs	Pour régler la <Saturation> et la <Nuance> de chaque couleur (Rouge, Jaune, Vert, Cyan, Bleu et Magenta)	Nuance: -100 ~ 100 Saturation: -100 ~ 100
Restaurer	Pour ramener les paramètres de couleur du mode sélectionné aux valeurs par défaut.	Sélectionnez <Restaurer>.

3-4. Configuration d'économie d'énergie

Le menu de ScreenManager permet de configurer l'économie d'énergie du moniteur.

Note

• Pour contribuer activement à l'économie d'énergie, éteignez le moniteur quand vous ne l'utilisez pas. Il est recommandé de débrancher le moniteur pour éliminer toute consommation électrique.
• Même quand le moniteur est en mode d'économie d'énergie, les périphériques USB fonctionnent quand ils sont reliés au concentrateur USB du moniteur (ports amont et aval). La consommation du moniteur peut donc varier en fonction des périphériques reliés, même en mode économique d'énergie.

Entrée analogique

Ce moniteur est conforme à la norme « VESA DPMS »

1. Réglez les paramètres d'économie d'énergie de l'ordinateur.
2. Sélectionnez « VESA DPMS » dans le menu.

Système d'économie d'énergie

Ordinaire		Moniteur	Témoin de fonctionnement
Fonctionnement		Fonctionnement	Bleu
Economie d'énergie	STAND-BY SUSPEND OFF	Economie d'énergie	Orange

Actionnez la souris ou le clavier pour rétablir l'affichage normal.

Entrée numérique

Ce moniteur est compatible avec la Specification « DVI DPMM »

1. Réglez les paramètres d'économie d'énergie de l'ordinateur.
2. Sélectionnez « DVI DMPM » dans le menu.

Système d'économie d'énergie

Le moniteur passe en mode économie d'énergie en cinq secondes, selon le réglage de votre ordinateur.

Ordinaire	Moniteur	Témoin de fonctionnement
Fonctionnement	Fonctionnement	Bleu
Economie d'énergie	Economie d'énergie	Orange

Allumez l'ordinateur pour revenir à un écran normal depuis le mode veille.

3-5. Délai d'extinction

La fonction de délai d'extinction fait passer automatiquement le moniteur en veille après un certain temps d'inactivité. Cette fonction permet de réduire les effets de rémanence d'image sur les moniteurs LCD laissés allumés longtemps sans activité.

1. Sélectionnez dans le menu de ScreenManager.
2. Sélectionnez « Activer » et appuyez sur les touches de direction droite et gauche pour ajuster la « durée d'activité » (1 à 23 heures).

[Système du début d'extinction]

Ordinateur	Moniteur	Témoin de fonctionnement
Durée d'activité (1H - 23H)	Fonctionnement	Bleu
15 dernière minute de la « durée d'activité »	Avertissement préalable*1	Clignotant bleu
« Durée d'activité » expires	Eteint	Arrêt

*1 En appuyant sur la touche d'alimentation sur le panneau de commande pendant la durée d'ajretissement préalable, la durée d'activité peut être redémarrée à 90 minutes. Vous pouvez redémarrer un nombre de fois illimité.

• La fonction de début d'extinction est aussi active quand PowerManager est actif, mais il n'y a pas d'avertissement préalable avant l'extinction automatique du moniteur.

3-6. Verrouillage des réglages

La fonction « verrouillage des réglages » permet d'éviter toute modification accidentelle.

Verrouillé	• ⓪ (Touché de validation) / Confi gurations/Réglages à l'aide du menu de réglage • ⓹ (Touché Mode) • ⓺ (Touché de réglage automatique)
Déverrouillé	• ⓹ (Sélection du signal d'entrée) • ⓻ (Touché d'alimentation) • ⓹ (Touché Verrouillage des réglages)

[Pour verrouiller]

Appuyez sur ⑥ pendant au moins 2 secondes pour verrouiller les réglages.

Appuyez sur ⑥ pendant au moins 2 secondes pour déverrouiller.

3-7. Réglage du témoin de fonctionnement

Allume le témoin de fonctionnement. Cette fonction est disponible pour le mode multi-écran.

1. Sélectionnez dans le menu de ScreenManager.
2. Sélectionnez « Désactiver »

3-8. Pour régler la luminosité automatique

Le capteur situé sur la face avant du moniteur détecte la luminosité ambiantepour régler automatiquement la luminosité de l'écran à un niveau comfortable.

1. Sélectionnez dans le menu.
2. Sélectionnez « Activer »

Note

• Cette fonction n'est pas disponible pour les modes EMU et CAL.

3-9. Affichage de basses résolutions

Les résolutions les plus basses sont agrandies automatiquement en plein écran. La fonction du menu permet de modifier la dimension de l'image.

1 Agrandissement de l'image pour les faibles résolutions.

Sélectionnez.

Sélectionnez dans le menu et réglez la dimension de l'image par les © et Ⓞ.

Menu	Fonction
Plein Ecran	Affiche l'image en plein écran,quelle que soit la résolution. Les résolutions verticale et horizontalie peuvent être agrandies d'un facteur différent, donc certaines images peuvent être déformées.
Elargi	Certaines lignes de texte ou d'image peuvent apparaître de différentes tailles en mode « Agrandi » ou « Plein Ecran ».En mode « Elargi » ou « Plein Ecran », la zone extérieure à l'image (bordure) est le plus souvent noire.
Normal	Affi che les images selon la résolution spécifique.

Ex.) affichage en 1280× 1024

(1920×1200)

(1500× 1200)

(1280×1024)

2 Pour lisser les textes flous des images agrandies à basses résolutions.

Utilisez le réglage.

Sélectionnez dans le menu et utilisez les touches droite et gauche pour le réglage.

Note

• est désactivé dans les cas suivants.

-L'écran est affiché en 1920 x 1200. - « Élargi » est sélectionné dans avec la résolution 800x 600. - « Élargi » est sélectionné dans avec la résolution 1600x 1200. - « Normal » est sélectionné dans.

3 Régler la luminosité de la zone noire qui entoure l'image.

Réglage.

Sélectionnez dans le menu et utilisez les et pour le réglage.

3-10. Pour régler l'orientation du menu d'ajustage.

L'orientation du menu d'ajustage peut être modifiée.

1. Sélectionnez dans le menu de ScreenManager. 2. Utilisez pour sélectionner entre "Portrait" et "Landscape".

3-11. Fonction de disparition du logo EIZO

À l'allumage par le bouton en Panneau de commandes, le logo EIZO apparait pendant un certain temps. Cette fonction permet d'afficher ou non ce logo. (Par défaut le logo apparait).

1. Appuyez sur pour permettre l'appareil hors tension.
2. Appuyez de nouveau sur tout en maintenant la enfoncée.

Le logo EIZO ne s'affiche pas à l'écran.

1. Appuyez sur pourmettre l'appareil hors tension.
2. Appuyez de nouveau sur tout en maintenant la enfoncée.

Le logo s'affiche à nouveau.

4. Dépannage

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec un revendeur EIZO.

• Pas d'image: Voir n^ 1 n^ 2
• Problèmes d'image: Voir n^ 3 n^ 14
• Autres problèmes: Voir n° 15 ~ n° 18
• Problèmes USB: Voir n^ 19 n^ 20

Problèmes	Cause et solution
1. Aucune image · Levoyant d'alimentation ne s'allume pas.	· Vérifi ez que le cordon d'alimentation est correctement branché. · Appuyez sur Ⓞ.
·Levoyant d'alimentation s'allume en bleu.	· Vérifi ez le réglage de gain (page 20).
·Levoyant d'alimentation s'allume en orange.	· Changez le signal d'entrée en appuyant sur Ⓞ ·Utilisez la souris ou le clavier. · Mettez le PC sous tension.
2. Les messages d'erreur ci-dessous restent à l'écran 40 secondes.	Ce message s'affi che lorsque le signal n'est pas correctement entré même si le moniteur fonctionne correctement.
·Ce message s'affi che si aucun signal n'est entré. Uérifier signal Signal 2 fH: 0.0kHz fV: 0.0Hz	·Le message illustré à gauche risque de s'affi cher, étant donné que certains PC n'émettent pas de signal dés leur mise sous tension. ·Vérifi ez si le PC est sous tension. ·Vérifi ez que le cable de signal est correctement branché. ·Changez le signal d'entrée en appuyant sur Ⓞ.
·Le message ci-dessous indique que le signal d'entrée est en dehors de la bande de fréquences spécifique(e). (Cette fréquence de signal s'affi che en rouge.) Exemple :	·Redémarrez l'ordinateur. ·Sélectionnez un mode d'affi chage approprié à l'aide du calculiel d'utilitaire de la carte video. Consultez le manuel de la carte video pour de plus amples détails.
Erreur de Signal Signal 2 fD:165.0MHz fH:75.0kHz fV:60.0Hz
3. La position d'affi chage est incorrecte.	• Positionnez correctement l'image à l'intérieur de la zone d'affi chage à l'aide de l'options (page 16). • Positionnez correctement l'image à l'intérieur de la zone d'affi chage à l'aide des fonctions «Position horizontale» et «Position verticale», (page 16). • Si le problème subsiste, utilisez l'utilitaire de la carte video s'il est disponible pour modifi er la position d'affi chage.
4. L'image affichée est plus petite ou plus grande que l'écran.	• Ajustez la résolution à l'aide de la fonction <Résolution> de sorte que la résolution du signal d'entrée soit équivalente à celle réglée dans le menu de réglage de la résolution (page 17).
5. Des barres verticales s'affi chent à l'écran ou une partie de l'image scintille.	• Ajustez à l'aide de la fonction <Horloge>. (page 16).
6. Des barres verticales apparaissent sur le côte droit des caractères et des images.	• Réglez l'affichage des caractères et des images par le <Filtre de Signal>.
7. Tout l'écran scintille ou est flou.	• Ajustez à l'aide de la fonction <Phase> (page 16).
8. Les caractères sont fil ouss.	• Ajustez à l'aide de la fonction <Lissage> (page 24).
9. La partie supérieure de l'écran est déformée comme illustré ci-dessous.	• Ce problème survient lorsque le signal de synchronisation composite (X-OR) et le signal de synchronisation verticale sépare sont entrés simultanément. Sélectionnez soit le signal composite, soit le signal sépare.
10. L'écran est trop clair ou trop nombre.	• Réglez l'options <Luminosité> ou <Contraste>. (Le rétroéclairage du moniteur LCD a une durée de vie limitee. Si l'écran s'assombrit ou scintille, contactez votre revendeur le plus proche.)
11. Des images rémanentes s'affi chent.	• Utilisez un économiqueur d'écran ou la fonction de mise en voille en cas d'affi chage prolongé d'une image. • Les images rémanentes sont spécifique ques aux moniteurs LCD. Evitez d'affi cher la même image pendant trop longtemps.
12. Des points verts/rouges/blancs ou des points défectueux restent affi chés sur l'écran.	• C'est une caractéristique du panneau LCD et non un défaut.
13. Des franges d'interférences ou emprentes restent sur l'écran.	• Affi chez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu..
14.Des parasites apparaissent à l'écran.	•Lors de l'entrée des signaux d'entrée analogue, sélectionnez 1 à 4 dans l'options <Filtre du Signal> du menu <Ecran> pour changer de mode. •Lorsque les signaux du système HDCP sont entrés, il est possible que les images normales ne s'affi chent pas immédiatement à l'écran.
15.The <Lissage> icon on the Adjustment menu <Ecran> cannot be selected.	•La fonction <Lissage> est désactivée lorsque la résolution de l'écran est défi niè sur: •1920 × 1200 •Sélectionnez «Elargi» dans le menu <Taille> à une résolution de 800 × 600 •Sélectionnez «Elarg» dans le menu <Taille> à une résolution de 1 600 × 1 200 •Sélectionnez «Normal» dans le menu <Taille>.
16.Le menu Principal du menu Ajustage ne s'ouvre pas.	•Vérifi ez la fonction Verrouillage des réglages (page 22).
17.Le mode FineContrast ne s'affi che pas.	•Vérifi ez que le menu principal du menu de réglage fonctionne correctement (page 13). •Vérifi ez la fonction Verrouillage des réglages (page 22).
18.Le A ne fonctionne pas..	•L'interrupteur A ne peut être activé lorsque le signal numérique est entré. •Vérifi ez que les boutons sont verrouillés (page 22).
19.Le PC est bloqué. / Les péripériques branchés sur les ports aval ne fonctionnent pas..	•Vérifi ez que le cable USB est correctement branché. •Vérifiez les ports aval en branchant les péripériques sur d'autres ports aval. Si le problème disparaît, prenez contact avec un revendeur EIZO. •Effectuez la procédure suivante pour vérifi er l'état. •Redémarrez l'ordinateur. •Branchez directement les péripériques sur l'ordinateur. Si le problème disparaît, prenez contact avec un revendeur EIZO.
20.Configuration de la fonction USB impossible.	•Vérifiez que le cable USB est branché correctement. •Vérifiez que l'ordinateur et le système d'exploitation sont compatibles USB. (Consultez le fabricant de chaque système pour plus de détails sur la compatibilité USB). •Vérifiz l'activation des ports USB dans le BIOS du PC. (Pour plus de détails, consultez la documentation de l'ordinateur).

5-1. Fixation d'un bras

Le moniteur LCD est utilisé avec un bras support après dépose du socle inclinable et fixation du bras sur le moniteur.

Note

• Si vous souhaitez utiliser le bras support d'une autre marque, veuillez vérifier aparavant les points suivants.
• Espacement des trous sur le patin du bras 100 ~mm × 100 ~mm (compatible VESA)
• Poids maximal supportable : poids total du moniteur (sans support) et du matériel de branchement, par exemple câble
• Le bras doit être approuvé TUV/GS
• Branchez les câbles après la fixation du bras support.

Installation

1 Couchez le moniteur LCD comme indiqué ci-dessous. Prendre garde à ne pas rayer l'écran. 2 Déposez le socle inclinable en dévissant les vis.

Dévissez les quatre vis fixant l'appareil et le pied à l'aide du tournevis.

Fixez correctement un bras support sur le moniteur LCD.

Fixez le moniteur au bras ou au support à l'aide des vis spécifiques dans le manuel d'utilisation du bras ou du support.

5-2. Réglages environnementaux (signaux numériques uniquement)

Selon votre contexte d'exploitation, il peut être nécessaire de régler la fréquence correspondant à votre carte graphique. Si vous installez le moniteur pour la première fois ou si vous changez d'environnement, configurez le moniteur.

Note

• Consultez le manuel de la carte vidéo.
• Les environnements décrits ci-dessous peuvent être réglés même avec l'ordinateur éteint.

Pour régler

1 Appuyez sur @ pour permettre l'appareil hors tension. 2 Appuyez de nouveau sur @ tout en maintenant la touche enfoncée. 3 Sélectionnez le signal d'entrée en utilisant dans le menu «Sélection signal» au centre du moniteur.

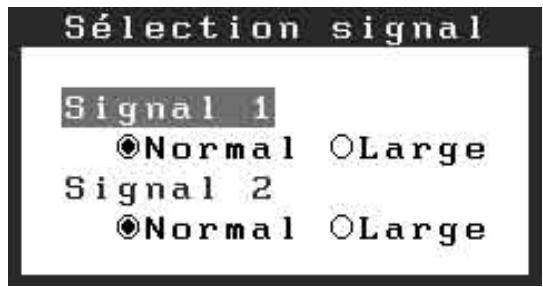

Utilisez pour sélectionner (ou simplement confirmer) la fréquence qui correspond à votre carte graphique puis appuyez sur .

• Normal:

Fréquence de balayage horizontal : 31 - 76kHz

Fréquence de balayage vertical : 59 - 61Hz

• Large:

Fréquence de balayage horizontal : 26 - 78kHz

Fréquence de balayage vertical : 47.5 - 63Hz

4 Redémarrez l'ordinateur si vous avez modifié des réglages.

5-3. Nettoyage

Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie.

Note

• N'utilisez jamais de diluant, de benzine, d'alcool (éthanol, méthanol ou alcool isopropylique), de poudre abrasive ou solvant fort qui pourrait endommager la carrosserie ou l'écran LCD.

Carrosserie

Pour enlever les taches, utilisez un chiffon doux légèrement humide et un détergent doux. Ne pulvérisez jamais le produit de nettoyage directement vers la carrosserie. (Pour plus de détails, consultez la documentation de l'ordinateur).

Panneau LCD

• Vous pouvez nettoyer la surface de l'écran avec un chiffon doux, par exemple de la gaze, du coton ou du papier optique.
• Si nécessaire, il est possible d’éliminer les taches rebelles à l’aide du chiffon ScreenCleaner fourni, ou en humidifiant une partie d’un chiffon pour augmenter son pouvoir nettoyant.

5-4. Spécifications

Panneau LCD		61 cm (24,1 pouces), panneau LCD couleur TFT avecTraitement de surface : revêtement anti-reflet durciDureté de surface : 3HTemps de réponse : approx. 16 ms
Angle de visualisation		Horizontal : 178°, Vertical : 178°(CR: 10 ou plus)
Pas de masque		0.270mm
Fréquencede balayagehorizontal	Analogue	24~94 kHz (automatique)
	Numérique	26~78 kHz
Fréquence debalayage vertical	Analogue	47.5~86Hz (automatique)(1600x1200 : 47.5 ~ 76 Hz)(1920x1200 : 47.5 ~ 61Hz)
	Numérique	47.5 ~ 63 Hz (VGA TEXT: 69 ~ 71 Hz)
Résolution		1920 points x 1200 lignes
Dot Clock (Max.)	Analogue	202.5MHz
	Numérique	164.5MHz
Couleurs affichées		16,77 millions de couleurs (maximum)
Luminosité recommendée		120cd/m2avec une température de couleurcomprise entre 5000 K et 6500 K
Zone d'affichage		518.4 mm x 324.0 mm (20,4" (H) x 12,8" (V))
Alimentation		100-120/200-240 Vca±10%, 50/60 Hz, 1.1 A/0.55A (avec USB)
Consommation électrique		Max.:110 W (avec USB)Max. (Normal):100W (sans USB)Mode économique d'énergie:Less than 2 W (pourune simple entrée de signal sans USB)
Connecteur de signal d'entrée		DVI-I connector (Applicable to HDCP)x2
Signal d'entrée analogue (Sync)		Separate, TTL, Positive/Negative
		Composite, TTL, Positive/Negative
Signal d'entrée analogue (Video)		0.7 Vp-p / 75 ohms, Positive
Signal d'entrée (numérique)		TMDS (Single Link)
Enregistrementde signaux	Analogue	45 (prédéfinis en usine: 30)
	Numérique	10 (prédéfinis en usine: 0)
Plug & Play		VESA DDC 2B / EDID structure 1.3
Dimensions	avec upport	566 mm (L) x 456 ~ 538 mm (H) x 230 mm (P)(22.3"(L) x 18" ~ 21.2" (H) x 9.1"(P))
	sans support	566 mm (L) x 367 mm (H) x 85 mm (P)(22.3"(L) x 14.4" (H) x 3.35"(P))
	avec capot	571 mm (L) x 462 ~ 544 mm (H) x 347.6 mm (P)(22.5"(L) x 18" ~ 21.4" (H) x 13.7"(P))
Masse	avec upport	11.0kg (24.3 lbs.)
	sans support	7.4kg (16.3 lbs.)
	avec capot	11.8kg (26 lbs.)
Conditionsambieltes	Température	Fonctionnement: 0°C ~ 35°C (32°F ~ 95°F)Stockage: -20°C ~ 60°C (-4°F ~ 140°F)
	Humidité	Fonctionnement: 30% to 80% R.H. Non-condensingStockage: 30% to 80% R.H. Non-condensing
	Pressure	Fonctionnement: 700 to 1060 hPaStockage: 200 to 1060 hPa.
USB	Norme USB	Spécification USB Revision 2.0
	Port USB	1 port amont 2 port aval
	Intensité fournie aux ports aval	480 Mbps (haute), 12 Mbps (maxi), 1,5 Mbps (mini)
	Intensité fournie aux ports aval	500 mA/port (maximum)

Réglages par défaut

Luminosité		37%
Lissage		3
Température		6500K
Mode FineContrast		Custom
PowerManager		Entrée analogue: VESA DPMS numérique: DVI DMPM
Taille		Plein Ecran
Entrée Priorit.		1
Mise en Veille		Désactivé
Configurer OSD	Taille	Normal
	Veille Menu	45 sec
BrightRegulator		Desactiver
Bip		Marche
Langue		English
Sélection signal		Normal

Sélection de signaux sonores

Bip court	Sélection d'une option de ScreenManager. Réglage d'un paramètre de ScreenManager à la valeur minimale ou maximale. Appui sur le Ⓒ. Verrouillé ou déverrouillé avec Ⓒ.
Bip long	Appui sur le Ⓒ. Enregistrement de données de ScreenManager..
4 bips courts	Le moniteur n'est pas branche correctement. L'ordinateur est étant. Le moniteur recoit une fréquence de signal non compatible.
2 bips courts	Avertissement préalable de début d'extinction. L'écran toutes les 15 secondes s'éteindra avant 15 minutes.

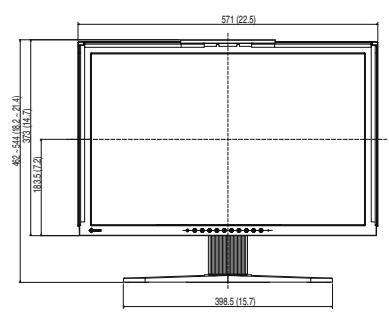

en mm (pouce)

Dimensions

Affectation des Broches - Connecteur DVI-I

No.Br.	Signal	No.Br.	Signal	No.Br.	Signal
1	TMDS Data 2-	11	TMDS Data1/3 Shield	21	NC*
2	TMDS Data 2+	12	NC*	22	TMDS Clock shield
3	TMDS Data2/4 Shield	13	NC*	23	TMDS Clock+
4	NC*	14	+5V Power	24	TMDS Clock-
5	NC*	15	Ground (return for +5V, Hsync and Vsync)	C1	Analog Red
6	DDC Clock (SCL)	16	Hot Plug Detect	C2	Analog Green
7	DDC Data (SDA)	17	TMDS Data0-	C3	Analog Blue
8	Analog Vertical Sync	18	TMDS Data0+	C4	Analog Horizontal Sync
9	TMSDData1-	19	TMDS Data0/5 Shield	C5	Analog Ground(analog R,G,&B return)
10	TMDS Data1+	20	NC*

(*NC: Aucune Connection)

N° de contact	Signal	Remarques
1	VCC	Cable power
2	- Data	Serial data
3	+ Data	Serial data
4	Ground	Cable Ground

DVI (digital visual interface)

Interface numérique pour écran plat. L'interface DVI peut transmettre directement les signaux numériques de l'ordinateur sans les pertes de la méthode « TMDS »

Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D réservé à l'entrée de signaux numériques. L'autre est le connecteur DVI-I qui accepte des signaux numériques ou analogiques.

Système d'économie d'énergie adapté à l'interface numérique. L'état « moniteur allumé » (mode de fonctionnement normal) et « actif étant » (Mode économique d'énergie) sont indispensables pour le mode d'alimentation DVI-DMPM du moniteur.

La relation non linéaire entre la luminosité d'un écran et la valeur du signal d'entrée est appelée « caractéristique Gamma ». Les valeurs de gamma les plus faibles affichent les images les plus délavées et les valeurs les plus élevées donnent les images à plus haut contraste.

Système de codage des signaux numériques développé pour protégér contre la copie des contenus numériques, tels que la vente, la musique, etc. La technologie HDCP permet de sécuriser la transmission des contenus numériques en codant côté sortie le contenu envoyé via un terminal DVI et en le décodant ensuite côté entrée.

Aucun contenu numérique ne peut ainsi être reproduit si les équipements côté sortie et côté entrée ne sont pas compatibles HDCP.

Horloge

L'électronique du moniteur LCD doit convertir le signal d'entrée analogue en signaux numériques. Pour convertir correctement ce signal, le moniteur LCD doit développer les mêmes fréquences de points que la carte graphique. Tout décalage de cette fréquence d'horloge se traduit par l'apparition de barres de distorsion verticales sur l'écran.

Niveau

Ce réglage modifie le niveau du signal de sortie pour permettre l'affichage de la totalité de la palette de couleurs (256 couleurs).

Phase

Le réglage de phase détermine le point d'échantillonnage de la conversion du signal analogique d'entrée en signal numérique. Le réglage de phase après le réglage d'horloge permet d'obtenir une image nette.

Réglage de gain

Réglage de chaque composante de couleur rouge, verte et bleue. La couleur du moniteur LCD est obtenue par le filtre du panneau. Les trois couleurs primaires sont le rouge, le vert et le bleu. Les couleurs affichées par le moniteur sont obtenues par combinaison de ces trois composantes. Il est possible de modifier la tonalité des couleurs en réglant la quantité de lumière qui passe par chacun des filtres de couleur.

Résolution

Le panneau LCD est constitué d'un nombre fixe d'éléments d'image ou pixels qui s'allument pour former l'image affichée à l'écran. L'écran EIZO CG241W est constitué de 1920 pixels horizontalement et 1200 pixels verticaux. À la résolution de 1920 × 1200 tous les pixels sont affichés en plein écran.

Srgb (standard RGB)

« Norme internationale pour l'espace de couleurs rouge, vert et bleu » Espace de couleurs défini dans le but d'assurer la correspondance des couleurs entre applications et périphériques matériels : moniteur, scanners, imprimantes et appareils photo numériques. L'espace de couleurs normalisé sRGB permet aux internautes d'assurer une synchronisation précise des couleurs.

Température de couleur

La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés Kelvin. Aux hautes températures de couleur, le blanc apparaît légèrement bleuté, aux températures les plus basses il apparaît rougeâtre. Les moniteurs d'ordinateurs donnent généralement leurs favorables performances avec des températures de couleur élevées.

5000 K: Blanc légèrement rosé.

6500 K: Blanc chaud, comparable à la lumière du jour ou à du papier blanc.

9300 K: Blanc légèrement bleuté.

Méthode de transition de signal pour l'interface numérique.

Acronyme VESA signifie « Video Electronics Standards Association », et DPMS « Display Power Management Signaling ». DPMS est une norme de communication permettant aux cartes graphiques et aux ordinateurs de piloter les économies d'énergie du moniteur.
