Type d'appareil	Routeur réseau sans fil
Norme Wi-Fi	802.11g
Vitesse maximale	140 Mbps
Fréquence	2,4 GHz
Ports Ethernet	4 ports LAN, 1 port WAN
Sécurité	WEP, WPA, WPA2
Type d'antenne	Interne
Alimentation	Adaptateur secteur
Compatibilité	Windows, Mac OS, Linux
Configuration	Installation rapide via guide
Fonctions supplémentaires	Firewall intégré, DHCP
Dimensions	Non précisé
Poids	Non précisé
Garantie	Non précisé
Support technique	Disponible

FOIRE AUX QUESTIONS - WL-143 SITECOM

Comment réinitialiser le SITECOM WL-143 aux paramètres d'usine ?

Pour réinitialiser le SITECOM WL-143, localisez le bouton de réinitialisation à l'arrière du routeur. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants lumineux clignotent. Cela rétablira les paramètres d'usine.

Comment configurer le SITECOM WL-143 pour la première fois ?

Connectez-vous au réseau Wi-Fi du SITECOM WL-143 avec un appareil. Ouvrez un navigateur web et entrez l'adresse IP par défaut (généralement 192.168.0.1). Suivez les instructions à l'écran pour configurer le réseau sans fil et les paramètres Internet.

Que faire si le SITECOM WL-143 ne se connecte pas à Internet ?

Vérifiez les câbles de connexion et assurez-vous qu'ils sont correctement branchés. Redémarrez le routeur et votre modem. Si le problème persiste, vérifiez les paramètres de connexion Internet dans l'interface de gestion du routeur.

Comment changer le mot de passe Wi-Fi du SITECOM WL-143 ?

Accédez à l'interface de gestion du routeur en entrant l'adresse IP dans un navigateur. Connectez-vous avec vos identifiants. Allez dans les paramètres sans fil et recherchez l'option pour modifier le mot de passe. Entrez le nouveau mot de passe et sauvegardez les modifications.

Le signal Wi-Fi est faible, que puis-je faire ?

Essayez de repositionner le routeur dans un endroit central de votre maison. Évitez les obstacles comme les murs épais et les appareils électroniques. Vous pouvez également essayer de changer le canal Wi-Fi dans les paramètres pour éviter les interférences.

Comment mettre à jour le firmware du SITECOM WL-143 ?

Visitez le site officiel de SITECOM pour télécharger la dernière version du firmware. Connectez-vous à l'interface de gestion du routeur, allez dans les paramètres de mise à jour du firmware, téléchargez le fichier et suivez les instructions pour mettre à jour.

Pourquoi mes appareils ne se connectent-ils pas au SITECOM WL-143 ?

Vérifiez que le Wi-Fi est activé sur vos appareils et que vous utilisez le bon mot de passe. Assurez-vous également que le nombre maximal de connexions simultanées n'est pas atteint sur le routeur.

Comment sécuriser mon réseau Wi-Fi sur le SITECOM WL-143 ?

Accédez aux paramètres de sécurité sans fil dans l'interface de gestion. Choisissez WPA2 comme type de sécurité, définissez un mot de passe fort et désactivez la diffusion du SSID si vous le souhaitez.

MODE D'EMPLOI WL-143 SITECOM

Guide d'installation rapide

Wireless Network Broadband Router140g+ WL-143

Ce guide ne couve que les situations les plus communes. Consultez le manuel d'utiliser complet dans le CD-ROM pour une configuration avancée

1 Besoins

• Modem cable ou modem DSL/ADSL (ethernet, PAS USB).
  Cables reseau Standard 10/100 BaseT (UTP) avec connecteurs RJ45.
• PCs avec protocole réseau TCP/IP.

2 Configuration du routeur

2.1 Installation matériel

1 Pour l'installation du routeur, on suppose que vous ave au moins un PC avec une connexion Internet large bande en état de fonctionner. On suppose également que le modem est configuré conformément aux besoin de votre ISP et du fabricant de modem. Sinon, consultez votre documentation de support ISP.
2 Avant de commencer, assurez-vous que le cable d'alimentation n'est pas raccordé au routeur ni au modem cable / modem DSL. laissez cette modem cable / modem DSL branché (linge téléphonique ou entrée de cable).

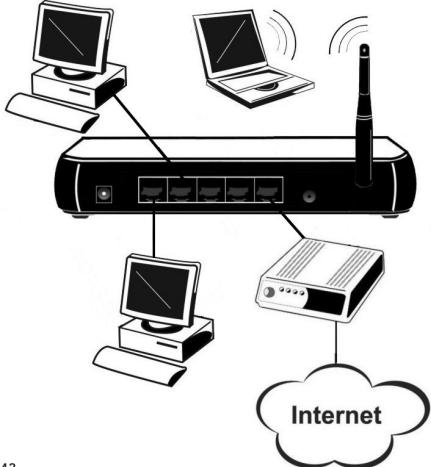

Installation du WL-143

3 Connectez les cables LAN : pour le WL-143, utilisez les cables LAN standard pour connecter les PC au port LAN (allumer) le routre.
4 Connectez votre modem cable / modem DSL au port WAN du routeur. Utilise le cable fourni avec votre modem cable / modem DSL. Si aucun cable n'a été fourni avec votre modem, utilisez un cable réseau standard.
5 Allumez le modem cable / modem DSL.
6 Connectez l'adaptateur d'alimentation électrique au routre. N'utilise que l'adaptateur fourni avec le routre.
7 Verifier les LED:

La LED Power [Puisstance] doit etre ALLUMEE.
- La LED Status [Etat] doit clignoter, puis s'éteindre. Si elle reste allumée, il y a une erreur de matériel.
- Pour chaque connexion LAN (PC), la LED LAN Link/Act doit être ALLUMEE (à condition que le PC soit également ALLUME.)
La LED WAN doit etre ALLUMEE.
La LED WLAN doitetreALLUMEE.

3 Configuration du PC

3.1 Configuration TCP/IP

3.1.1 Windows 98SE/ME

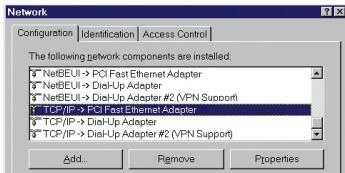

Cliquez droit sur l'icone Network Neighbourhood [Voinage réseau] sur l'ordinateur et cliquez Properties [Propriétés]. La fenêtre suivante apportailla :

3.1.2 Windows 2000/XP

Cliquez droit sur l'icone My Network Places [Mes adresses reseau] sur l'ordinateur et cliquez Properties. La fentre suivante apparaitra :

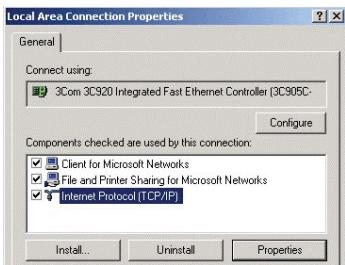

Cliquez droit sur Local Area Connection [Connexion zone locale] de la carte reseau correcte puis choisissez Properties.

Si la lista qui apparait à l'écran ne comprend pas de ligne, telle que cette qui a été scéléctionnée ci-dessus ("TCP/IP > network card"), suivez alors les étapes passées ci-dessous pour ajouter cette ligne :

• Cliquez le bouton "Add" [Ajouter]
  Double-cliquez sur "Protocol"
• Sélectionnez "Microsoft" puis "TCP/IP"
• Cliquez "OK"
• Attende quêles secondes, afin de pouvoir ajouter TCP/IP. Ensuite, cliquez sur "OK" pour quitter l'écran des propriétés réseau. Redémarrérez cette PC.

Sélectionnez la ligne "TCP/IP > Network card" comme indiqué ci-dessus. Cliquez sur le bouton Properties pour ouenir une fenetreensible à la suivante :

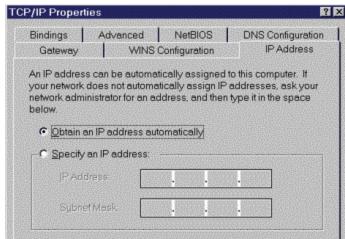

Vérifiez si le réglage "Obtain an IP address automatically" [Obenir une adresse IP automatique] a été sélectionné comme cela est illustré ci-dessus. Le serveur DHCP dans le routier attribuera主要用于 une adresse IP au PC.

Redémarrez cette PC, même si vous n'avez pas opéré de changement, afin que le serveur DHCP du réseau puisée attribuer une adresse IP au PC.

3.2 Accès Internet

3.2.1 Windows 98SE/ME/2000

Dans la barre des tâches, cliquez sur le bouton Démarriage et sélectionnez Paramétres - Tableau de commande - Options Internet.
- Sélectionnez l'onglet Connections et cliquez sur le bouton Paramétres.
- Sélectionnez "I want to configure my Internet connection manually" [Je souhaite configurer ma configuration Internet manuellement] ou "I want to make a connection via a LAN network" [Je souhaite établier une connexion via un réseau LAN] et cliqueze sur "Next >".
- Sélectionnez "I want to connect via a LAN network" [Je souhaite connecter via un réseau LAN] et cliquez sur "Next >".
- Vérifiez attentivement qu'aucune case à cocher dans l'écran Internet configuration für a LAN [Configuration Internet pour un LAN] n'a été cochée.
- Continuer les étapes de l'assistant d'installation, jusqu'à ce que la tâche soit terminée.

La configuration PC est maintainant terminée.

3.2.2 Windows XP

• Dans la barre des tâches, cliquez sur le bouton Démarriage et Sélectionné Paramètres - Tableau de commande - Options Internet.
• Sélectionnez l'onglet Connections et cliquez sur le bouton Setup... [Configurer...].
• Quand le nouvel assistant de connexion demarre, cliquez sur Next.
• Sélectionnez Connect to internet [Connector à Internet] et cliquez sur Next.
• Sélectionnez Set up my connection manually [Etablit ma connexion manuelle] et cliquez sur Next.
• Sélectionné Connect using a broadband connection that is always on [Connector en utilisant une connexion large bande qui est toujours allumée] et cléquez sur Next.
• Cliquez sur Finish pour fermer l'assistant d'installation.
• Dans la barre des tâches, cléquez sur le bouton Démarrage et SéLECTIONNNEs Paramètres - Tableau de commande - Options Internet.
• Sélectionnez l'onglet Connections et cliquez sur le bouton LAN Settings [Paramétrages LAN].
• Vérifiez attentivement qu'aucune des cases de la fénétique Local Area Network (LAN) Settings [Paramétrage du réseau zone locale (LAN)] n'est cochée.

La configuration PC est maintainant terminée.

4 Configuration du routeur pour accès Internet

Assurez-vous d'avoir configuré les paramètres TCP/IP comme décrit au chapitre 3. N'oubliez pas de redémarrer le PC après avoir fini de configurer les réglages TCP/IP afin que le serveur DHCP du réseau puisse attribuer une adresse IP à chaque ordinateur.
Ouvrez voire navigateur Web. Dans la barre d'adresse, entrez l'adresse suivante: http://192.168.1.1
- Entrez en communication avec le routeur en utilisant le nom d'utilisateur admin et le mot de salle admin. Appuyez sur OK.

• Vous verrez maintainant la page Status [Etat] de votre routeur ; cliquez sur Wizard [Assistant] pour configurer le routeur.
  L'Assistant d'installation s'affiche maintainant ; vérifie que le modem est connecté et cliquez sur Next.

Setup wizard

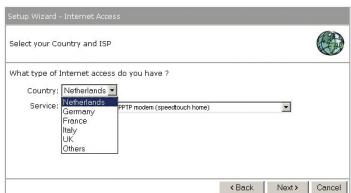

• Sélectionnez votre pays dans la liste Country [Pays].

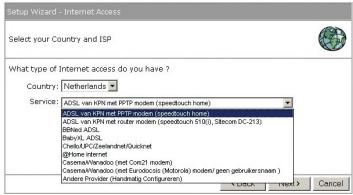

• A partir de Service, Sélectionnéz vous fournisseur d'accès Internet. Cliquez sur Next.

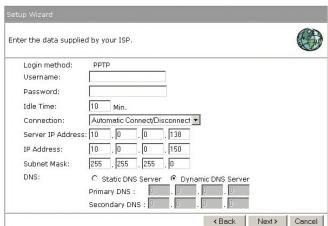

• En fonction du fournisseur choisi, vous ayez peut-être besoin d'entrez votre nom d'utilisateur et mot de passée, l'adresse MAC ou nom d'hébergement dans la fenêtre suivante. Àprous avoir entree l'information correcte, cliquez sur Next.

• Dans la fenêtre suivante, vous pouvez configurer les paramétres sans fil si nécessaire. Simon, cliquez sur Next.

• Cliquez sur Reboot [Redémarrer] pour terminer la configuration.

• Le routeur sauvageur maintainant les parametres et redémarre; veuillez attende 30 secondes et vous serez re-transféré à la fenêtre d'emploi. La configuration est terminée.
• Attendez environ 10 secondes pour permettre au routeur de se connecter à Internet.

5 Configuration sans fil

5.1 Paramètres sans fil

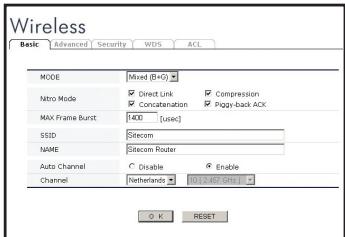

Si vous souhaizez modifier les parametres sans fil du routre pour une raison plusconque, cela peut etraif dans la page de configuration du routre (http://192.168.1.1) dans l'onglet Wireless [Sans fil].

Mode : Sélectionnez le mode approprié pour le point d'accès intégré. Celui-ci peut être l'un des suivants :

• Mixte (B + G) : Règle le point d'accès pour qu'il soit compatible avec les normes 802.11b et 802.11g.
  G Seul: Regle le point d'acces pour n'accepter que les clients 802.11g (54 Mbps).
  B Seul: Regle le point d'accès pour n'accepter que les clients 802.11b (11 Mbps).

Mode Nitro et Rafale MAX Frame : Ce routeur supporte la technologie NitroxM(tm) et vous pouvez ici activer ou désactiver les différentes caractéristiques NitroxM(tm). En les laissant validés, cela n'a aucune influence sur les clients autres que NitroxM(tm) et donc cela est recommendé.

SSID: Remplissez le nom de réseau sans fil (SSID), par exemple "Sitecom". La SSID est une identification unique, utilisée par les points d'accès et postes pour identifier un LAN sans fil. Assurez-vous que tous les postes sans fil et points d'accès ont la même SSID. La SSID peut comprendre jusqu'à 32 caractères et elle est sensible à la casse.

NOM:Le nom du routeur.

Auto channel [Canal automotique]: Lorsque cela est validé, le route seLECTIONné automatiquement le meilleur canal sur lequel il émettra son traffic sans fil.

Channel [Canal]: Ceci invalide le dispositif de canal automatique et vous permet de configurer manuellement le canal que vous souhaitez utiliser.

5.2 Cryptage

Votre routeur supporte un certain nombre de protocoles de sécurité differents qui sont utilisés dans la technologie sans fil pour sécuriser vos transmissions sans fil. L'une des technologies les plus communément utilisées est le cryptage. La validation du cryptage permet à vos clients point d'accès et sans fil de crypter leur traffic réseau et rend ainsi impossible à quiconque de "lire"或者其他 rêtac réseau sans la clé de cryptage appropriée.

Pour de plus amples informations sur la façon de configurer le cryptage, nous vous recommendans de consulter le manuel complet de l'utiliser qui seTrouve dans le CD-ROM.
