MODE D'EMPLOI ND 281 B HEIDENHAIN

Manuel d'utilisation

ND 281B

Visualisation de cotes

Français (fr)

10/2002

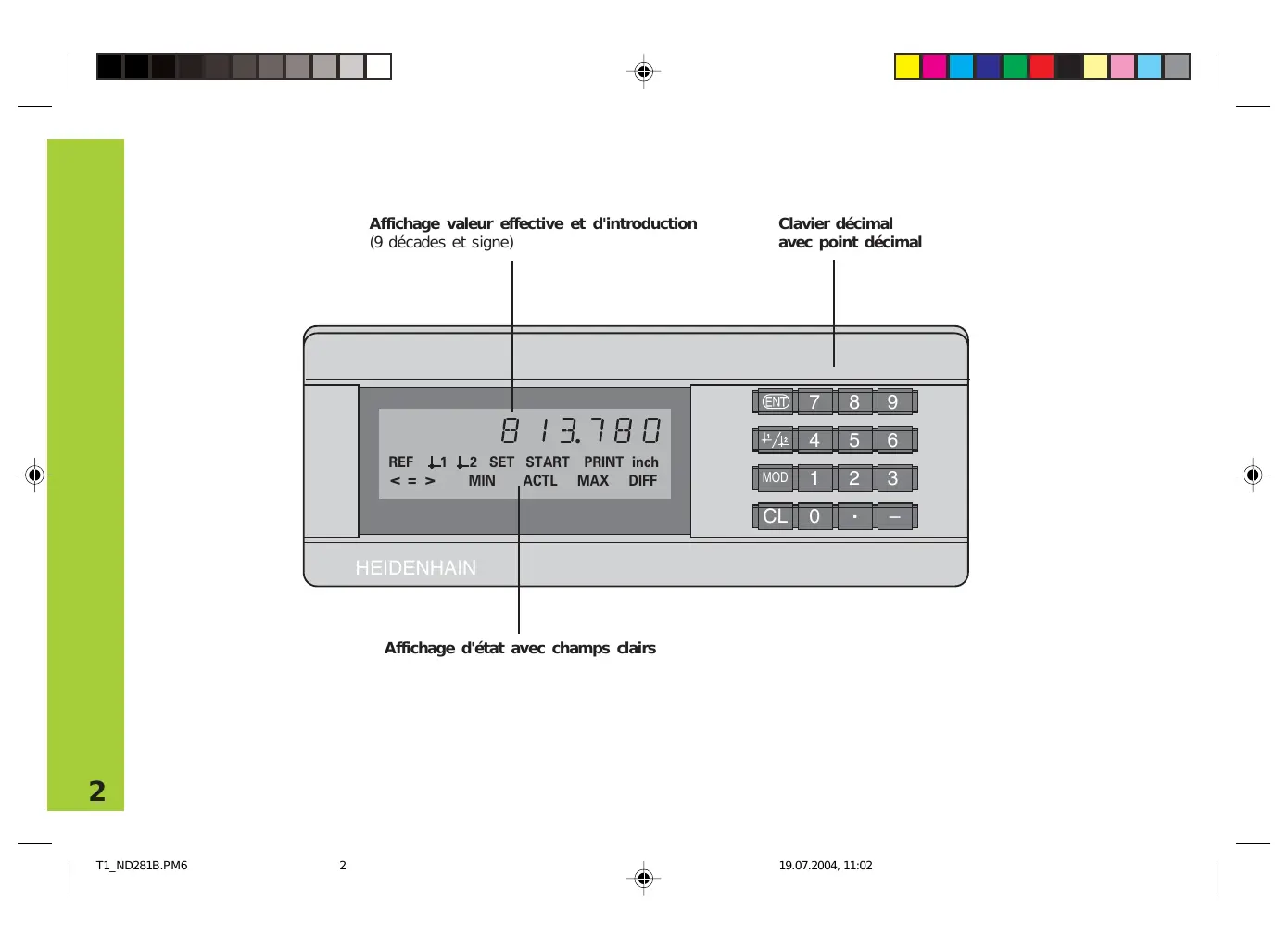

Affichage valeur effective et d'introduction

(9 années et signe)

Clavier décimal

avec point décimal

Affichage d'état avec champs clairs

Touche fonction

• Initialise le point de référence
• Valider la valeur introduite
• Initialise l'affichage à une valeur de P79 (P80!)
• Quitter la liste des paramètres

• Sélectionner le point de référence
• Feuilleter en arrêté dans la liste des paramètres

• Après mise sous tension, sélectionner le paramètre
• Feuilleter en avant dans la liste des paramètres. Lancer le cycle de mesures 1)
• Commuter l'affichage pour cycle de mesures 1) Lancer sortie valeurs de mesure „PRINT"

• Effacer l'introduction
• Remise à zéro de l'affichage (P801)

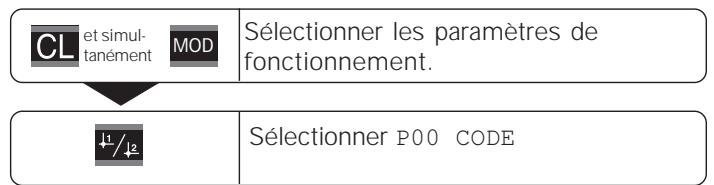

• CL + MOD: Sélection liste des paramètres
• CL + nombre: sélection paramètre
• Effacer l'introduction du paramètre et afficher le numéro du paramètre

• Touche de signe
• Diminuer la valeur du paramètre

• Point decimal
• Augmenter la valeur du paramètre

Si le point décimal clignote aussi : l'affichage attend le franchissement des marques de référence. Si le point décimal ne clignote pas : la marque de référence a été franchie - l'affichage protège les points de référence en mémoire.

Clignotant: L'affichage attend que l'on appuye sur ENT ou CL

Valeurs de positions en pouces (inch)

Point de référence sélectionné

Mesure linéaire

Clignotant : l'affichage attend que l'on appuie sur ENT pour restituer les données "Mesure angulaire"

Sortie valeur de mesure avec touche MOD

Clignotant : l'affichage attend les données

Classification: valeur de mesure < limite basse de classification / dans les limites / limite haute de classification

Cycle de mesures: mini / maxi / différence max. (MAX-MIN) / valeur de mesure actuelle

Clignotant : updater le choix ou annuler la fonction

Cycle de mesures en cours

Clignotant : l'affichage attend le signal pour le lancement du cycle de mesures

Contenu de la fourniture ND 281 b

ND 281 B	Visualisation de cotes (modèle de table)
Entrée systèmes de mesure 11 μAcc/1Vcc	Id.-Nr. 344 996-xx
Câble secteur	3 m
Manuel d'utilisation	ND 281B
Adhésifs	pour empilage du ND 281B

Ce Manuel concerne la visualisation de cotes ND 281 B à partir du numéro de logiciel

349 797-04

Vous trouverez ce numéro de logiciel sur l'étiquette adhésive située sur la face arrière de l'appareil.

Travail avec la visualisation de cotes

Systèmes de mesure de déplacement	6
Marques de référence	7
Mise en route, franchissement des points de référence	8
Initialisation du point de référence	9
Enregistrement min./max. lors des cycles de mesures1)	10
Classification	13
Restitution des valeurs de mesure	14
Arrêt de l'affichage	15
Messages d'erreur	16

Mise en route, données techniques

Face arrêté de l'appareil, accessoires	17
Pose et fixation	19
Raccordement secteur	20
Modes Mesure linéaire/Mesure angulaire	21
Paramètres de fonctionnement	22
Liste des paramètres de fonctionnement	24
Systèmes de mesure linéaire	28
Systèmes de mesure angulaire	33
Correction non-lineaire des définuts des axes	34
Entrées/sorties à commutation EXT (X41)	38
Verrouillage du clavier	43
Affichage de la version du logiciel	44
Mode d'affichage du chemin restant à parcourir	45

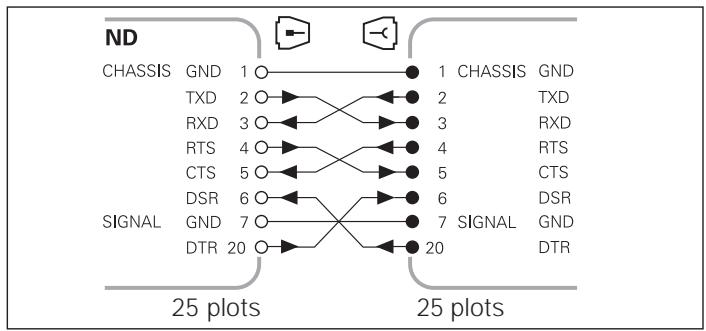

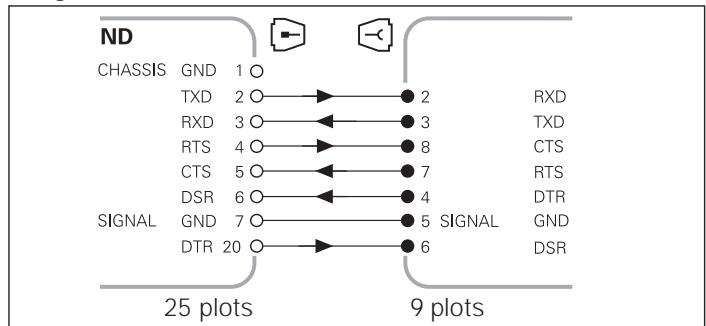

Interface de données V.24/RS-232-C (X31)	46

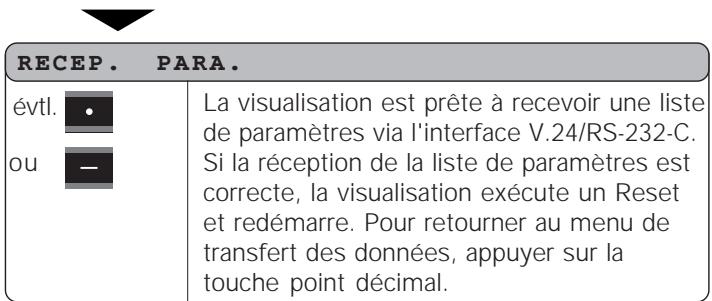

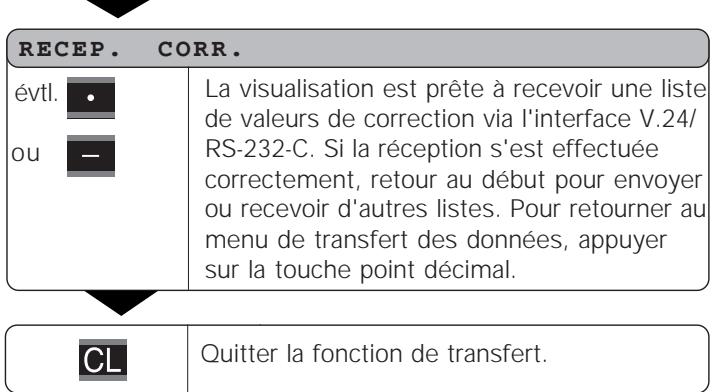

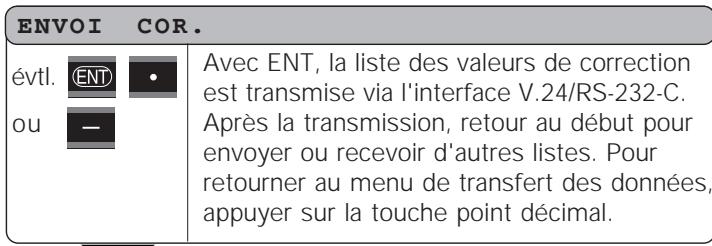

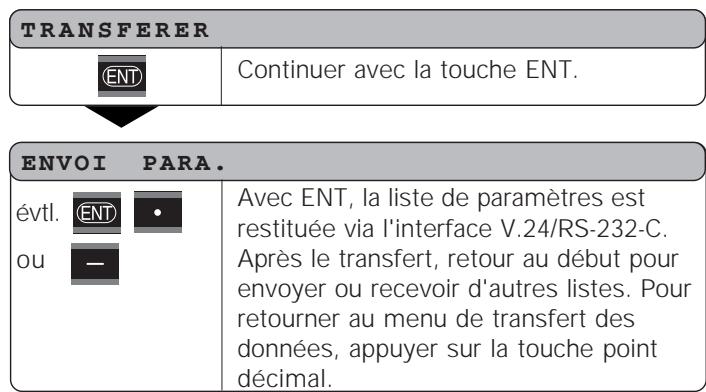

Envoi et réception de listes de paramètres et de listedes de valeurs de correction	51
Format de sortie de la liste de paramètres	53

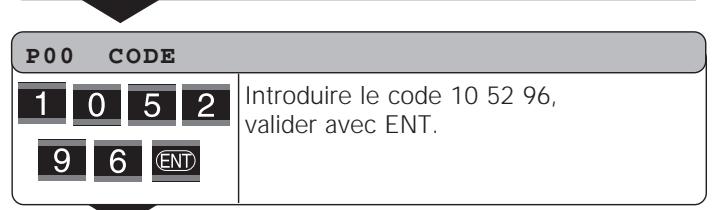

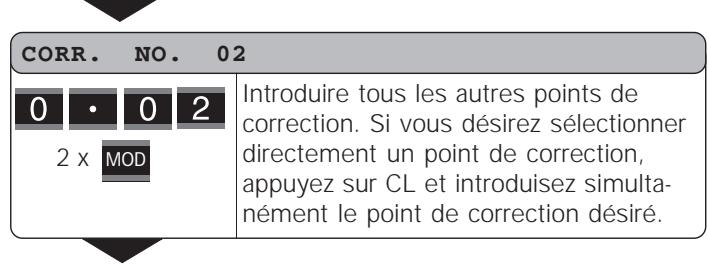

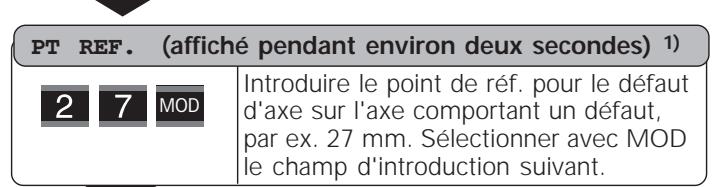

Format de sortie du tableau de valeurs de correction	57
Utilisation exter via l'interface V.24/RS-232-C	60
Caracteristique techniques	63

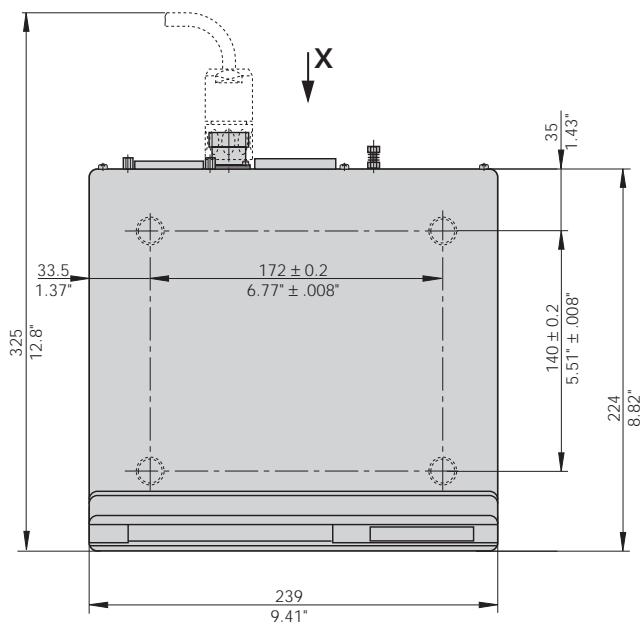

Dimensions	64

Systèmes de mesure de déplacement

La visualisation de cotes ND 281 B est destinée au raccordement de systèmes de mesure linéaire ou angulaire photo-électrique générant des signaux sinusoidaux : de préférence au raccordement des palpeurs de mesure MT de HEIDENHAIN.

Pour la livraison, HEIDENHAIN configure la visualisation de cotes sur le mode „affichage pour mesure linéaire".

Vous pouvez commuter entre les modes, affichage pour mesure linéaire/mesure angulaire en utilisant le code 415263 (cf. Mode Mesure linéaire/Mesure angulaire).

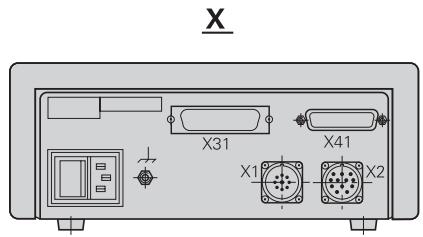

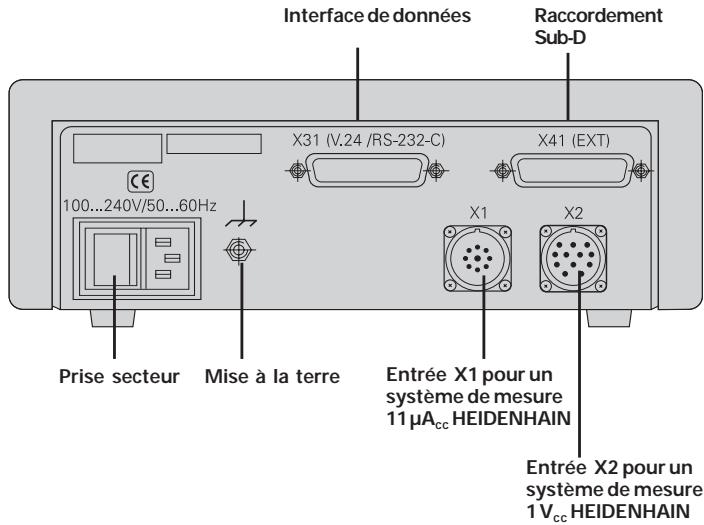

La face arrête de la visualisation de cotes compte deux embases destinées au raccordement des systèmes de mesure : X1 pour les systèmes de mesure délivrant des signaux de courant sinusoidaux 11 A_CC et X2 pour les signaux de tension sinusoidaux 1V_CC.

Pour la livraison, HEIDENHAIN active le raccordement X1 correspondant aux signaux de courant sinusoidaux 11 A_CC. Le paramètre P02 vous permet d'activer l'entrée pour le système de mesure que vous désirez utiliser (cf., Paramètres de fonctionnement).

Marques de référence

Les palpeurs de mesure MT possèdent une marque de référence.

D'autres systèmes de mesure linéaire ou angulaire photoélectriques peuvent également comporter une ou plusieurs marques de référence - „à distances codées" notamment.

Lors d'une coupure de courant, la relation entre la position du système de mesure et la position affichée est perdue. Grâce aux marques de référence des systèmes de mesure de déplacement et à l'automatisation REF de la visualisation de cotes, vous pouvez rétablir sans problème cette relation après la remise sous tension.

Lors du franchissement des marques de référence, un signal est émis, désignant cette position sur la règle comme point de référence. La visualisation de cotes rétablit simultanément les relations entre la position du système de mesure et les valeurs d'affichage que vous avez définies précédemment.

Grâce aux marques à distances codées, il vous suffit pour cela d'effectuer avec les systèmes de mesure linéaire un déplacement max. de 20 mm (pour une période de division de 20 μm), et de 10° ou 20° selon la version du système de mesure angulaire utilisé.

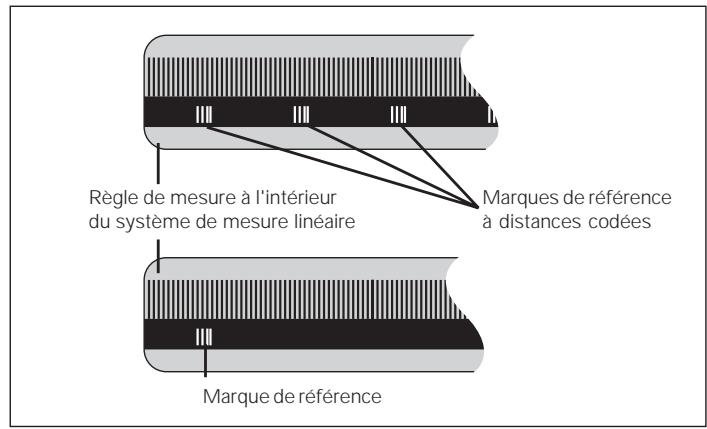

Marques de référence sur les systèmes de mesure linéaire

Mise en route, franchissement des points de référence

0 > 1 ENT...CL	Mise en route de l'affichage. (commutateur sur la face arrêté). • Pendant deux secondes, l'affichage indique ND 281 B. • L'affichage indique ENT ... CL 1). • Le champ clair REF clignote.
ENT 5, 6 9 7	Commuter sur l'exploitation des marques de référence. • L'affichage indique la dernière valeur affectée à la position des marques de référence. • Le champ clair REF clignote. • Le point décimal clignote.
	Franchir le point de référence. Se déplacer jusqu'à ce que l'affichage compte et que le point décimal ne clignote plus. La visualisation est prête.

Pour les opérations d'automatisation, il est possible d'annuler le franchissement des marques de référence et l'affichage ENT... CL à l'aide du paramètre P82.

Mode REF

Lorsque les marques de référence ont été franchies, la visualisation est en mode REF : elle protège en mémorisation la dernière relation définie entre la position du palpeur et la valeur d'affichage.

Si vous ne désirez pas franchir les marques de référence, appuyez sur la touche CL. Dans ce cas, la relation entre la position du palpeur et la valeur d'affichage est perdue en cas de coupure de courant ou de mise hors tension.

Initialisation du point de référence

En initialisant un point de référence, vous affectez à une position connue la valeur d'affichage correspondante. Avec les visualisations de cotes de la série ND 200, il vous est possible de définir deux points de référence différents. Vous initialisez le point de référence par

• introduction d'une valeur numérique ou
• prise en compte d'une valeur dans un paramètre de fonctionnement (cf. P79, P86) ou
• un signal externe.

Sélectionner le point de référence 1 ou 2

Introduire une valeur numérique, par ex. 5. SET clignote

Valider la valeur numérique introduite.

Vous pouvez aisément commuter entre les deux points de référence. Utilisez le point de référence 2 si vous désirez, par exemple, travailler en valeurs incrémentales.

Lorsque vous retournez au point de référence 1, la visualisation de cotes affiche à nouveau la position effective du système de mesure.

Sans initialisation du point de référence : il n'y a pas de relation connue entre la position et la valeur de mesure

Relation entre les positions et valeurs de mesure après initialisation du point de référence

Enregistrement min./max. lors des cycles de mesures 1)

Une fois le cycle de mesures lancé, la visualisation enregistre la première valeur de mesure pour les valeurs min. et max. Toutes les 0,55 ms, la visualisation compare la valeur actuelle au contenu de la mémoire : elle enregistre une nouvelle valeur de mesure lorsque celle-ci est supérieure à la valeur max. ou inférieure à la valeur min. en mémoire. Partant des valeurs MIN et MAX actuelles, la visualisation calcule simultanément la différence DIFF.

Affichage	Signification
MIN	Valeur min. du cycle de mesures
MAX	Valeur max. du cycle de mesures
DIFF	Différence MAX - MIN
ACTL	Valeur de mesure en cours

Lancer le cycle de mesures et sélectionner l'affichage

Au besoin, vous pouvez lancer le cycle de mesures à l'aide de la touche MOD et sélectionner l'affichage désiré - tel que décrit aux pages suivantes - ou bien de manière externe, à partir des entrées à commutation du raccordement Sub-D EXT (cf. „Entrées/sorties à commutation EXT (X41)”).

Au lancement d'un cycle de mesures, les mémoires internes MIN/MAX/DIFF sont effacées.

Cycle de mesures: MIN, MAX et DIFF sur surface non plane

Exemple: Cycle de mesures pour définir l'excentricité e

Lancer un cycle de mesures

répéter MOD MAX	Sélectionner l'affichage pour le cycle de mesures. Le champ clair désiré clignote, ex. MAX.
ENT	Verifier le choix.
répéter MOD START	... jusqu'à ce que le champ clair START clignote.
ENT	Lancer le cycle de mesures.

Pré-sélectionner le champ clair

La touche MOD vous permet de lancer le cycle de mesures et de sélectionner l'affichage à partir des champs clairs.

À l'aide du paramètre P86, vous définissez le champ clair qui sera affiché en tout premier lieu par la visualisation après pression sur la touche MOD.

Commuter l'affichage entre MIN, MAX, DIFF et ACTL

Lorsque l'entrée à commutation permettant la commande externe d'un cycle de mesures est active (plot 6 du raccordement Sub-D EXT), vous ne pouvez pas commuter l'affichage comme ici!

Vous souchez également sélectionner l'affichage avec le paramètre P21 (cf. “Paramètres de fonctionnement")

répéter MOD MIN	Sélectionner un nouvel affichage pour le cycle de mesures. Le champ clair désiré clignote, ex. MIN.
ENT	Verifier la modification.

L'affichage indique maintenant la plus petite valeur du cycle de mesures en cours.

Relancer un cycle de mesures

répéter MOD START	Sélectionner le champ START. Le champ clair START clignote.
ENT	Lancer le nouveau cycle de mesures.

Achever le cycle de mesures

répéter MOD	Sélectionner le champ clair actuel (MIN, ACTL, MAX, DIFF). Le dernier champ allumé clignote.
ENT	Achever le cycle de mesures.

répéter MOD START	Sélectionner le champ START. Le champ clair START clignote.
CL	Achever le cycle de mesures.

Classification

En mode classification, la visualisation compare la valeur affichée à une „limite“ haute et une „limite“ basse de „classification“. Vous activez ou désactivez le mode classification à l'aide du paramètre de fonctionnement P17.

Introduire les limites de classification

Vous introduisez les limites de classification dans les paramètres P18 et P19 (cf. „Paramètres de fonctionnement“).

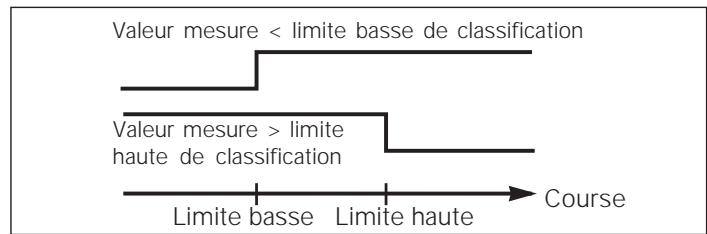

Signaux de classification

Les champs clairs et les sorties à commutation de la sortie Sub-D EXT (cf. X41) permettent de classifier la valeur affichée.

Affichage Signification

=	Valeur mesure dans les limites de classification
<	Valeur inférieure à la limite basse de classification
>	Valeur supérieure à la limite haute de classification

Paramètres de fonctionnement pour la classification

P17 CLASS.	Classification ACT/INACT.
P18 CLASS.B.	Limite basse de classification
P19 CLASS.H.	Limite haute de classification

Restitution des valeurs de mesure

Les informations techniques concernant l'interface V.24/RS-232-C (X31), le format des données, etc. sont fournies au chapitre „Interface de données V.24/RS-232-C (X31)”.

Les valeurs de mesure peuvent être transmises à une imprimante ou à un PC par l'intermédiaire de l'interface de données V.24/RS-232-C (X31).

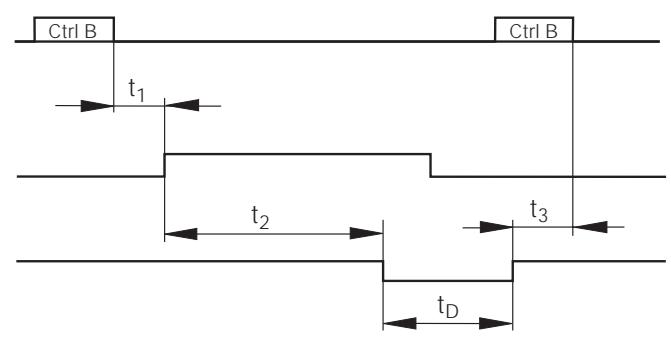

Il existe trois possibilités pour lancer la sortie des valeurs de mesure:

En mode Mesure linéaire:

Appuyez sur la touche MOD jusqu'à ce que le champ clair PRINT clignote et lancez la sortie des valeurs de mesure avec la touche ENT.

En mode « Mesure angulaire » :

Appuyez sur la touche MOD (cette possibilité peut être verrouillée à l'aide du paramètre de fonctionnement 86). ou

introduisez l'instruction STX (Ctrl B) par l'entrée RXD de l'interface de données V.24/RS-232-C (X31). ou introduisez un signal pour la sortie des valeurs de mesure (impulsion ou contact) sur le raccordement Sub-D EXT (X41).

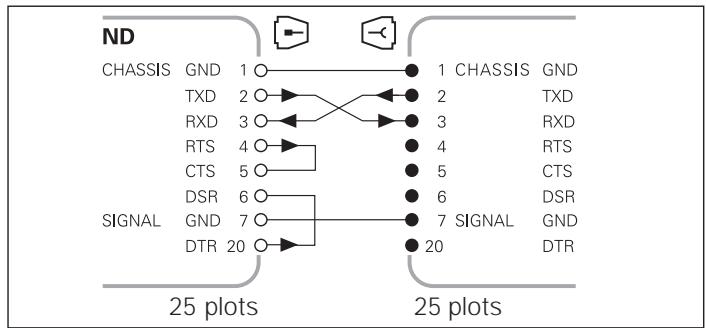

Une imprimante ou un PC peuvent être raccordés sur l'interface de données V.24/RS-232-C (X31)

Arrêt de l'affichage

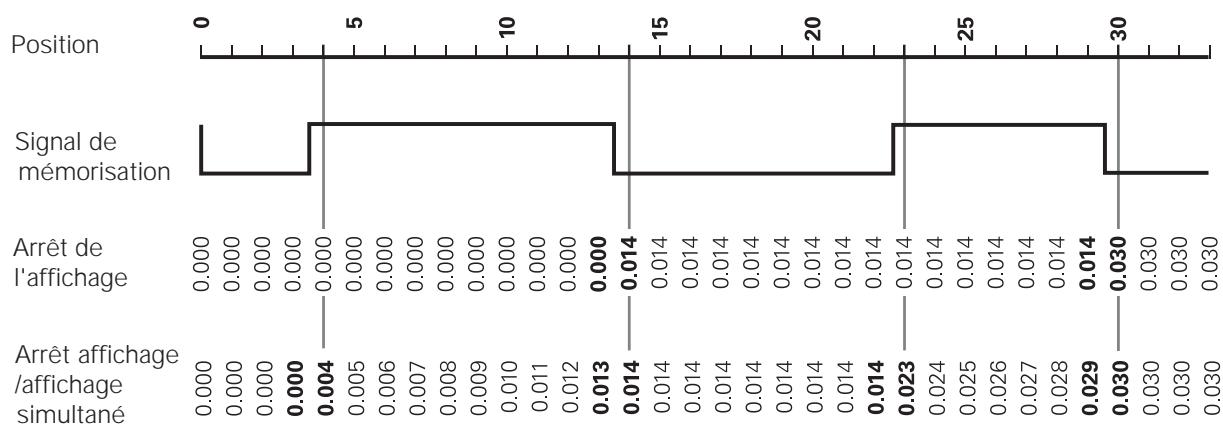

Grâce à l'instruction de mémorisation, l'affichage peut être stoppé aussi longtemps qu'on le désire. Le compteur interne poursuit alors son activité.

Le paramètre P23 définit les modalités d'arrêt de

l'affichage" et offre trois possibilités:

• Affichage simultané - pas d'arrêt de l'affichage; la valeur d'affichage correspond à la valeur de mesure actuelle.
• Arrêt de l'affichage - l'affichage est stoppé; chaque signal de mémorisation actualise l'affichage à la nouvelle valeur de mesure - l'affichage ne défile pas en continu.
• Arrêt de l'affichage/affichage simultané - l'affichage est "gelé" pendant toute la durée du signal de mémorisation; après le signal, l'affichage indique à nouveau en continu les valeurs de mesure actuelles.

Messages d'erreur

Affichage	Effet/cause
V.24 TRP RAP	Deux instructions concernant la restitution de la valeur de mesure se suivant de trop préc.1)
SIGNAL	Signal système de mesure trop faible, par ex. si le système de mesure est encrassé.1)
DSR MANQUE	L'appareil raccordé n'envoié pas de signal DSR.1)
ERR. REF.	L'écart entre les marques de référence défini dans P43 ne correspond pas à l'écart réel entre les marques de référence.1)
ERR. FORMAT	Format de données, vitesse en bauds, etc. ne coincident pas.1)
FREQUENCY	Fréquence entrée système de mesure trop élevé, par ex. vi-tesse déplacement trop élevé.1)
ERR. MEMOIR	Erreur de somme binaire: vérifier point de référence, paramètres et valeurs pour correction non-lineaire des définuts des axes. Si ces erreurs se reproduisent: contacter le service après-vente!

1) Erreurs importantes pour l'appareil raccordé. Le signal d'erreur (plot 19) du raccordement Sub-D EXT est actif.

Affichage		Effet/cause
ERR.	RECEPT.	Erreur de réception lors de la réception de listedes de paramètres et de valeurs de correction.

Autres affichages défectueux

Si la visualisation affiche „DEPASSEMENT.“, la valeur de mesure est soit trop grande, soit trop petite:

Initialisez un nouveau point de référence. ou retournez en arrêt.

Si tous les signaux de classification sont allumés, la limite haute de classification est inférieure à la limite basse:

Modifiez les paramètres P18 et/ou P19.

Effacer le message d'erreur

Après avoir remédié à l'erreur:

Effacez le message d'erreur en appuyant sur la touche CL.

Face arrière de l'appareil

Les interfaces X1, X2, X31 et X41 sont conformes à l'isolement électrique du secteur selon la norme EN 50178!

Entrée système de mesure X1

Embase HEIDENHAIN	9 plots
Signaux d'entrée	~ 11 μAcc
Longueur max. du cable de raccordement	30 m
Fréquence d'entrée max.	100 kHz

Entrée système de mesure X2

Embase HEIDENHAIN	12 plots
Signaux d'entrée	1 Vcc
Longueur max. du cable de raccordement	60 m
Fréquence d'entrée max.	500 kHz

Face arrière de l'appareil

Les interfaces X1, X2, X31 et X41 sont conformes à l'isolement électrique du secteur selon la norme EN 50178!

Interface de données v.24/rs-232-c (X31)

Raccordement Sub-D 25 broches (femelle)

Entrées/sorties à commutation EXT (X41)

Raccordement Sub-D 25 plots (male)

Accessoires

Connecteurs

Prise (femelle)	25 plots pour raccord. Sub-D X41 Id.-Nr. 249 154-ZY
Prise (mâle)	25 plots pour raccord. Sub-D X31 Id.-Nr. 245 739-ZY
Câble de transfert des\ données, complet	3 m, 25 plots pour raccordement Sub-D X31, Id.-Nr. 274 545-01

Pose et fixation

Vous pouvez fixer le ND 281 B à plat sur un support au moyen de vis M4 (cf. figure ci-contre).

Positions des trous de fixation du ND

Les visualisations de cotes ND 281B peuvent également être empilées. Des adhésifs (compris dans la fourniture) permettent d’empêcher que les visualisations ne glissent.

Alternatives pour l'empilage des visualisations

Raccordement secteur

Sur sa face arrière, le ND 281B est équipé d'une prise femelle destinée à un câble. Une prise secteur de format européen (câble secteur compris dans la fourniture).

Section min. du câble secteur: 0,75 mm²

Alimentation en tension:

100V~a240V~(-15%à+10%)

50 Hz à 60 Hz (± 2 Hz)

Un commutateur sélecteur n'est pas nécessaire.

Risque de décharge électrique!

Avant l'ouverture du boîtier, retirer la prise secteur.

Raccorder à la terre!

La mise à la terre ne doit jamais être interrompue.

Danger pour les composants internes!

Ne brancher ou débrancher les prises qu'après mise hors tension. N'utiliser que des fusibles de rechange conformes aux fusibles d'origine.

Amélioration de l'antiparasitage: reliez la prise

de terre sur la face arrière de l'appareil, par exemple, au point de terre central de la machine.

Section minimale du câble de liaison: 6 mm²

Modes de mesure linéaire/mesure angulaire

Vous pouvez sélectionner les modes de fonctionnement Mesure linéaire/Mesure angulaire en introduisant le code 41 52 63:

Sélectionnez le paramètre utilisé P00 CODE (cf., Paramètres de fonctionnement). Introduisez le code 41 52 63.

Validez l'introduction en appuyant sur la touche ENT. Avec la touche, sélectionnez le mode ND-LONG ou ND-ANGLE. Validez votre sélection en appuyant sur la touche ENT. La visualisation des cotes se réinitialise. Pour la suite, cf. "Mise en route, franchissement des points de référence".

Paramètres de fonctionnement

Avec les paramètres de fonctionnement, vous définissez le comportement de votre visualisation de cotes et la manière dont elle traite les signaux du système de mesure.

Les paramètres de fonctionnement sont caractérisés par

la lecture P, - un numéro de paramètre à deux chiffres, - une abréviation.

La configuration d'usine des paramètres de fonctionnement est indiquée en gras dans la liste des paramètres (cf. Liste des paramètres).

Les paramètres se répartissent en « paramètres utilisateurs » et en « paramètres de fonctionnement protégés » accessibles seulement sur introduction d'un code.

Paramètres utilisateur

Les paramètres utilisés sont des paramètres que vous pouvez modifier sans avoir à introduire un code:

P00 à P30, P50, P51, P79, P86, P98

Signification des paramètres utilisateur : cf. Liste des paramètres de fonctionnement.

Appeler un paramètre utilisateur...

... après mise en route de l'affichage

Aussi longtemps qu'est affiché ENT... CL:

Afficher le premier paramètre utilisé.

... en cours de fonctionnement

simultanément: CL MOD

Afficher le premier paramètre utiliser.

Sélectionner directement le paramètre utilisé

simultanément:CL1	Appuyer sur la touche CL, laMSNINIR enfoncée en introduisant simultaneousment le 1er chiffre du n° de paramètre, ex. 1.
9	Introduire le deuxieme chiffre du n° de paramètre, ex. 9.L'affichage indique le paramètre qui a eté sélectionné.

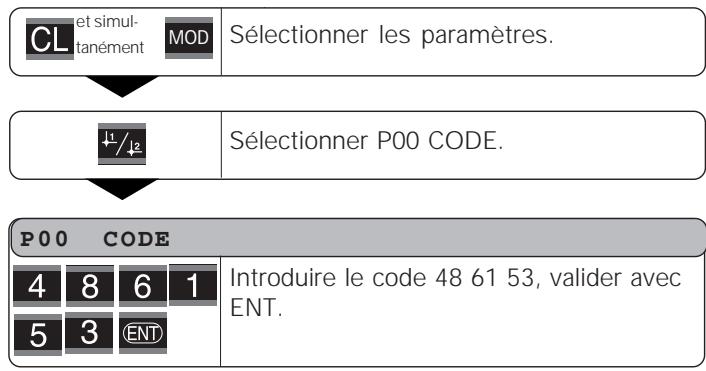

Code permettant de modifier les paramètres de fonctionnement protégés

Avant de pouvoir modifier un paramètre de fonctionnement protégé, il vous faut introduire le code 95148 :

Sélectionnez le paramètre utilisé P00 CODE.

Introduisez le code 9 51 48. Validatez l'introduction en appuyant sur la touche ENT.

La visualisation affiche maintenant le paramètre P30. En «feuilletant» dans la liste des paramètres et après avoir introduit le code, vous pouvez afficher chaque paramètre de fonctionnement protégé et - si nécessaire - le modifier. Il en va naturellement de même avec les paramètres utilisateur.

Après introduction du code, les paramètres de fonctionnement restent accessibles jusqu'à ce que vous mettiez la visualisation de cotes hors tension.

Modification des paramètres de fonctionnement

Fonction	Touche
Feuilleter vers l'avant dans la liste des paramètres de fonctionnement	MOD
Feuilleter vers l'arrière dans la liste des paramètres de fonctionnement	1/2
Diminuer la valeur du paramètre	-
Augmenter la valeur du paramètre	.
Corriger l'introduction et afficher la désignation du paramètre	CL
Verifier la modification/l'introduction de la valeur numérique, quitter la liste des paramètres	ENT

La visualisation de cotes mémorise un paramètre modifié lorsque vous

• quittez la liste des paramètres de fonctionnement ou
• Feuilletez vers l'avant ou vers l'arrière après une modification.

Liste des paramètres de fonctionnement

Paramètre	Configuration / fonction
P00 CODE	Introduire le code:9 51 48: Modifier un paramètre de fon-c-tionnement protégé41 52 63: Sélectionner le mode Mesure linéaire/Mesure angulaire10 52 96: Corr. non-lin. définuts des axes24 65 84: Verrouillage du clavier66 55 44: Affichage version du logiciel24 65 82: Affichage Chemin restant48 61 53: Envoi et réception de listes de paramètres et de valeurs de correction
P01	Unité de mesure1)Affichage en mm MM
	Affichage en pouces POUCES
P02 X1/X2	Sélection entrée système de mesureSignaux sur X1 11 μAcc
	Signaux sur X2 1 Vcc
P08 AFFICH.	Mode d'affichage2)Degré déciimal DEGR. DECIM
	Degrés,minutes,sec. DEGR.MIN.SEC.
P09 ANGLE	Affichage angulaire2)+/- 180° +/- 180 DEGR.
	+/-∞ INFINI
	360° 360 DEGR.

Paramètre	Configuration / fonction
P11 FAC.ECH	Facteur échelle 1)
	Facteur échelle inactif		FAC.ECH.OFF
	Facteur échelle actif		FAC.ECH.ON
P12 FAC.ECH	Facteur échelle 1)
	Introduire une valeur numérique
	0.100000 < P12 < 9.999999
	Configuration par défaut: 1.000000
P17 CLASS	Classification
	Classification ACTIVE		CLASSIF. ON
	Classification INACTIVE		CLASS. OFF
P18 CLASS.B.	Limiteasse lors de la classification
P19 CLASS.H.	Limitehaute lors de la classification
P21 SER.MES	Affichage lors d'un cycle de mesures 1)
	OFF MIN MAX ACTL DIFF

1) Seulement en mode, Mesure linéaire. 2) Seulement en mode, Mesure angulaire.

Paramètre	Configuration / fonction
P23 AFFICH.	Arrêt de l'affichage (sortie des données) Affichage simultané, pas d'arrêt affichage; la valeur affichée correspond à la valeur de mesure actuelle AFFICH.ACTL
	Arrêt de l'affichage; maintainir jusqu'à la sortie de la valeur suivante TENIR AFFIC
	Arrêt affichage/affichage simultané; arrêt pendant la durée de l'impulsion/du contact pour sortie val. de mesure STOP AFFICH
P30 SENS	Sens de comptage Sens de comptage positif lors d'un déplacement positif COMPT. POS.
	Sens de comptage négatif lors d'un déplacement positif COMPT. NEG.
P31 PER.SI.	Période du signal 1) du système de mesure 0,000 000 01 < P31 < 99 999.9999 Configuration par défaut: 10 μm
P33 COMPT.	Mode de comptage 1) 0-1-2-3-4-5-6-7-8-9 COMPT. 0-1
	0-2-4-6-8 COMPT. 0-2
	0-5 COMPT. 0-5
P36 PS/T	Période de signal par tour 2) 1 < P36 < 999 999 Configuration par défaut: 36 000

Paramètre	Configuration / fonction
P37 COMPT.	Mode de comptage 2)
	0-1-2-3-4-5-6-7-8-9	COMPT. 0-1
	0-2-4-6-8	COMPT. 0-2
	0-5	COMPT. 0-5
P38 VIRG.	Points décimaux 3)
	1/2/3/4/5/6(jusqu'à 8 avec affichage en pouces)
P40 CORR.	Sélection correction pour syst. de mesure
	Pas de correction	CORR. OFF
	Ponctuelle pour systèmes de mesure avec jusqu'à 64 points d'appui; pour systèmes de mesure angulaire avec jusqu'à 72 points d'appui (écart fixe 5 degrés)	CORR. NLIN
	Correction linéaire	CORR. LIN 1)

3) Selon la période du signal (P31) et l'unité de mesure (P01)

Paramètre	Configuration / fonction
P41 CORR.L.	Correction linéaire des définuts machine 1) - 99 999,9 < P41 < + 99 999,9 [μm/m] Configuration par défaut: 0
Exemple: Définir la valeur à introduire dans P41
Longueur de mesure affichée .....................La = 620,000 mm
Longueur réelle (calculée, par ex. avec le système comparateur
VM 101 de HEIDENHAIN)............Lt = 619,877 mm
Différence de longueur ............ΔL = Lt - La = - 123 μm
Facteur de correction k (= P41): k = ΔL / La = - 123 μm / 0,62 m ............k = - 198,4 [μm/m]
P42 JEU	Compensation de jeu 1) Plage d'introduction (mm): +9.999 à -9.999
	Configuration par défaut: 0.000 = aucune compensation de jeu
	Lors d'un changement de sens, on peut être confronté à un jeu entre le capteur rotatif et la table. Jeu positif: Le capteur rotatif est en avance sur la table dont le déplacement est alors trop court (introduire une valeur positive). Jeu négatif: Le capteur rotatif est en retard sur la table qui se déplace alors trop loin (introduction d'une valeur négative).

Paramètre	Configuration / fonction
P43 REF	Marques de référenceUne marque de ref.	UNE MAR.REF.
	A distances codées avec 500 • PG(PG: période de gravure)	500 PG
	A distances codées avec 1000 • PG(ex. pour LS...C HEIDENHAIN)	1000 PG
	A distances codées avec 2000•PG 2000 PG
	A distances codées avec 5000•PG 5000 PG
P44 REF	Exploitation des marques de référenceExploiter les marques de refl.	REF ON
	Ne pas exploiter les marquesde référence	REF OFF
P45 ALARME	Surveillance du système de mesurePas de surveillance	ALARME OFF
	Fréquence	FREQUENCY
	Salissures	SALISSURES
	Salissures + féquence	FRQ.SALISS.
P50 V.24	Vitesse en bauds110 / 150 / 300 / 600 / 1200 /2 400 /4 800 / 9 600 / 19 200 / 38400 bauds

1) Seulement en mode, Mesure linéaire.

Paramètre	Configuration / fonction
P51 V.24	Inter lignes supplémentaires pour la sortie des données INTERLIGNE 10 ≤ P51 ≤ 99Configuration par défaut: 1

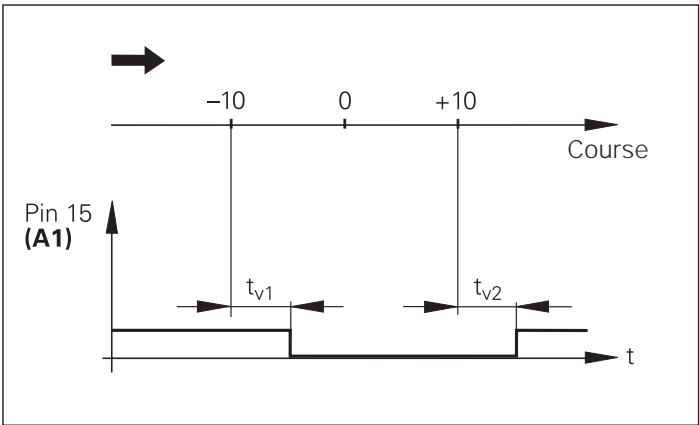

P62 A1	Liminé de commutation 1
P63 A2	Liminé de commutation 2
P79 PRESET	Valeur pour point de référencenIntroduire une valeur numérique pour l'initialisation du point de référencen par entréeà commutation ou avec la touche ENT
P80 ENT-CL	Initialisation de l'affichagePas de RAZ/initialisation avecCL/ENT CL-ENT OFFRAZ avec CLPas d'initialisation avec ENT CL......ONRAZ avec CL et initialisation avecENT à la valeur de P79 CL-ENT ON
P82 AFF.ON	Message lors de la mise sous tensionMessage ENT...CLENT...CL ONPas de messageENT...CL OFF
P85 REF.EXT	REF exterNEREF par raccordementSub-D EXT REF.EXT.ONPas de REF par raccordementSub-D EXT REF.EXT.OFF

Paramètre	Configuration / fonction
P86 MOD	En mode „Mesure linéaire“Premier champ clair après avoirappuyé sur MODSTART PRINTMIN ACTL MAX DIFFEn mode „Mesure angulaire“PRINT verrouillé par MODPRINT non verrouillé par MOD
P98 LAngUE	Langue du dialogueAllemandAnglaisFrançaisItalienNéerlandaisEspagnolDanoisSuédoisFinnoisTchêquePolonaisHongroisPortugais	LANGUE ENLANGUE FRLANGUE ITLANGUE NLLANGUE ESLANGUE DALANGUE SVLANGUE FILANGUE CSLANGUE PLLANGUE HULANGUE PT

Systèmes de mesure linéaire

La visualisation de cotes ND 281 B est destinée au raccordement de systèmes de mesure photo-électriques délivrant des signaux sinusoidaux 11 A_cc ou 1V_cc

Résolution d'affichage avec les systèmes de mesure linéaire

Si vous désirez obtenir un pas d'affichage donné, vous devez configurer les paramètres de fonctionnement suivants:

• Période du signal (P31) Mode de comptage (P33)
• Points décimaux (P38)

Système de mesure linéaire avec période de signal 10 m

Résolution d'affichage désirée.... 0,000 5 mm

Période du signal (P31) 10

Mode de comptage (P33) 5

Points décimaux (P38) 4

Aidez-vous des tableaux contenus dans les pages suivantes pour sélectionner les paramètres.

Configuration de paramètres conseillée pour systèmes de mesure linéaire HEIDENHAIN 11 A_cc

Type	Période du sinal en μm	Marques de réference	Millimètres			Pouces
			Résolution d'affichage en mm	Mode de Comptage	Chiffres après la virgule	Résolution d'affichage en pouces	Mode de Comptage	Chiffres après la virgule
	P 31	P 43		P 33	P 38		P 33	P 38
CTMT xx01	2	une	0,0005	5	4	0,00002	2	5
			0,0002	2	4	0,00001	1	5
LIP 401A/401R		une	0,0001	1	4	0,000005	5	6
			0,00005	5	5	0,000002	2	6
			conseilè seulement LIP 401
			0,00002	2	5	0,000001	1	6
			0,00001	1	5	0,0000005	5	7
			0,000005	5	6	0,0000002	2	7
LF 103/103C	4	une/5000	0,001	1	3	0,00005	5	5
LF 401/401C			0,0005	5	4	0,00002	2	5
LIF 101/101C			0,0002	2	4	0,00001	1	5
LIP 501/501C			0,0001	1	4	0,000005	5	6
LIP 101		une	0,00005	5	5	0,000002	2	6
			conseilè seulement LIP 101
			0,00002	2	5	0,000001	1	6
			0,00001	1	5	0,0000005	5	7
MT xx	10	une	0,0005	5	4	0,00002	2	5
			0,0002	2	4	0,00001	1	5
			0,0001	1	4	0,000005	5	6
LS 303/303C	20	une/1000	0,01	1	2	0,0005	5	4
LS 603/603C			0,005	5	3	0,0002	2	4

Configuration de paramètres conseillée pour systèmes de mesure linéaire HEIDENHAIN 11 A_cc (suite)

Type	Période de signal en μm	Marques de référence	Millimètres			Pouces
			Résolution d'affichage en mm	Mode de comptage	Chiffres après la virgule	Résolution d'affichage en pouces	Mode de comptage	Chiffres après la virgule
	P 31	P 43		P 33	P 38		P 33	P 38
LS 106/106C	20	une/1000	0,001	1	3	0,00005	5	5
LS 406/406C			0,0005	5	4	0,00002	2	5
LS 706/706C
ST 1201		-
LB 302/302C	40	une/2000	0,005	5	3	0,0002	2	4
LIDA 10x/10xC			0,002	2	3	0,0001	1	4
			0,001	1	3	0,00005	5	5
			0,0005	5	4	0,00002	2	5
			conseilé seulement pour LB 302
			0,0002	2	4	0,000001	1	5
			0,0001	1	4	0,0000005	5	6
LB 301/301C	100	une/1000	0,005	5	3	0,0002	2	4
			0,002	2	3	0,0001	1	4
			0,001	1	3	0,00005	5	5
LIM 501	10240	une	0,1	1	1	0,005	5	3
			0,01	1	2	0,0005	5	4
			0,05	5	2	0,002	2	3

Configuration de paramètres conseillée pour systèmes de mesure linéaire HEIDENHAIN 1 Vcc

Type	Période de signal en μm	Marques de référence	Millimètres			Pouces
			Résolution d'affichage en mm	Mode de comptage	Chiffres Àprous la virgule	Résolution d'affichage en pouces	Mode de comptage	Chiffres Àprous la virgule
	P 31	P 43		P 33	P 38		P 33	P 38
LIP 382	0,128	-	0,000002	2	6	0,0000001	1	7
			0,000001	1	6	0,0000005	5	8
MT xx81	2	une	0,0005	5	4	0,00002	2	5
LIP 481A/481R			0,0002	2	4	0,00001	1	5
			0,0001	1	4	0,000005	5	6
			0,00005	5	5	0,000002	2	6
			conseilè seulement pour LIP 481 X
			0,00002	2	5	0,000001	1	6
			0,00001	1	5	0,0000005	5	7
			0,000005	5	6	0,0000002	2	7
LF 183/183C	4	une/5000	0,001	1	3	0,00005	5	5
LF 481/481C			0,0005	5	4	0,00002	2	5
LIF 181/181C			0,0002	2	4	0,00001	1	5
LIP 581/581C			0,0001	1	4	0,000005	5	6
VM 182		-	0,00005	5	5	0,000002	2	6
			conseilè seulement VM 182
			0,00002	2	5	0,000001	1	6
			0,00001	1	5	0,0000005	5	7
LS 186/186C	20	une/1000	0,001	1	3	0,00005	5	5
LS 486/486C			0,0005	5	4	0,00002	2	5
ST 1281		-

Configuration de paramètres conseillée pour systèmes de mesure linéaire HEIDENHAIN 1 Vcc (suite)

Type	Période de signal en μm	Marques de référence	Millimètres			Pouces
			Résolution d'affichage en mm	Mode de comptage	Chiffres Àprous la virgule	Résolution d'affichage en pouces	Mode de comptage	Chiffres Àprous la virgule
	P 31	P 43		P 33	P 38		P 33	P 38
LB 382/382C	40	une/2000	0,005	5	3	0,0002	2	4
LIDA 18x/18xC			0,002	2	3	0,0001	1	4
			0,001	1	3	0,00005	5	5
			0,0005	5	4	0,00002	2	5
			conseilé seulement pour LB 382
			0,0002	2	4	0,00001	1	5
			0,0001	1	4	0,000005	5	6
LB 381/381C	100	une/1000	0,005	5	3	0,0002	2	4
			0,002	2	3	0,0001	1	4
			0,001	1	3	0,00005	5	5

Type	Périodes de signal par tour	Marques de référence		Résolution d'affichage	Mode de comptage	Chiffres après la virgule
	P36		P43		P37	P38
ROD 450 /ROD 456 / ROD 486 / ROD 1080	3 600	une	une	0,01°0,005°0,001°	151	33
ROD 250 C / ROD 280 C RON 255 C / RON 285 C	9 000	à dist. codées	500	0,005°0,001°	51	3
ROD 250 C / ROD 280 C ROD 255 C / RON 285 C ROD 700 C / ROD 780 C RON 705 C / RON 785 C RON 706 C / RON 786 C	18 000	à distances codées	1 000	0,001°0,0005°0,0001°	151	34
RON 905 /	36 000	une	une	0,0001°	1	4
ROD 800 C / ROD 880 C ROD 806 C / ROD 886 C	36 000	à dist. codées	1 000	0,0001°	1	4

Convertir un degré décimal en degrés, minutes, secondes

1 degré (1^) = 60 minutes (60'); 1 minute (1') = 60 secondes (60'') 1 seconde (1^ )≈ 0,000278^

Correction non-linéaire des défauts des axes

Si vous désirez travailler avec la correction non-linéaire des défauts des axes, vous devez:

• activer cette fonction avec le paramètre de fonctionnement 40 (cf. „paramètres de fonctionnement")
• franchir les points de référence après la mise sous tension de la visualisation ND! introduire le tableau de valeurs de correction

La structure de la machine peut être à l'origine d'un défaut d'axe non-linéaire (bascule locale de la table, bascule de la broche, par exemple, etc.). Un tel défaut d'axe non-linéaire peut être déterminé à l'aide d'un système comparateur (VM 101 par exemple).

En mode de fonctionnement « Mesure linéaire »

Il est possible de créer un tableau de valeurs de correction pouvant comporter jusqu'à 64 valeurs de correction.

En mode de fonctionnement „Mesure angulaire"

Il est possible de créer un tableau de valeurs de correction pouvant composer jusqu'à 72 points de correction (écart entre les points: 5 degrés). L'origine est le point de référence

Vous sélectionnez le tableau de valeurs de correction avec P00 CODE et en introduisant le code 10 52 96 (cf. Paramètres de fonctionnement).

Calcul des valeurs de correction

Pour calculer les valeurs de correction (avec un VM 101, par exemple), vous devez désigner le tableau des valeurs de correction, puis l'affichage REF avec la touche " -".

La valeur, R" située dans le champ gauche de l'affichage indique que la valeur de position affichée se réfère à la marque de référence. Si, R" clignote, vous devez franchir la marque de référence.

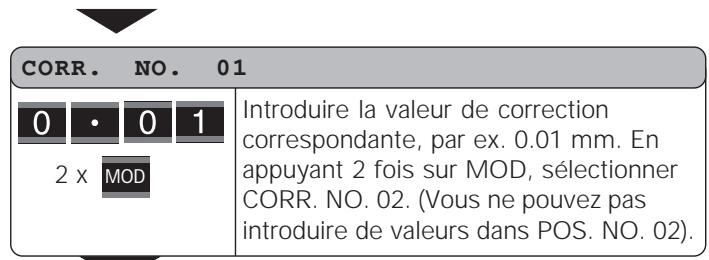

Introduction dans le tableau de valeurs de correction

• Point de référence 1): Introduire ici le point à partir duquel doit s'appliquer la correction. Il donne la distance absolue par rapport au point de référence.

Ne pas modifier le point de référence entre la mesure effectuée et l'introduction du défaut d'axe dans le tableau de valeurs de correction!

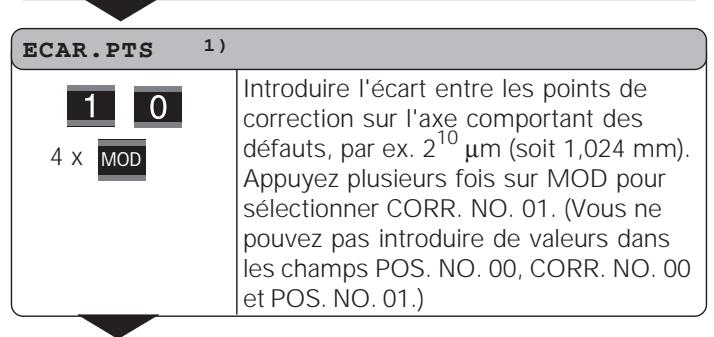

• Écart entre les points de correction 1):

L'écart entre les points de correction est le résultat de la formule suivante:

Écart = 2× [ m]; il convient d'introduire la valeur de

L'exposant x dans le tableau de valeurs de correction.

Valeur d'introduction min.: 6 (= 0,064 mm)

Valeur d'introduction max.: 20 (= 1048,576 mm)

Exemple : Course de 900 mm et 15 points de correction

$$ = = > \text {e c a r t} 6 0, 0 0 0 \mathrm {m m} $$

Puissance base deux suivante: 2^16 = 65,536mm

(cf. "Tableau de calcul de l'écart entre points")

Valeur d'introduction dans le tableau : 16

Valeur de correction:

Introduire la valeur de correction en mm pour la position de correction affichée.

Le point de correction 0 a toujours la valeur 0 et ne peut pas être modifié.

Seulement en mode, Mesure linéaire"

Tableau de calcul de l'écart entre les points

Exposant	Ecart entre les points
	en mm	en pouces
6	.064	.0025"
7	.128	.0050"
8	.256	.0100"
9	.512	.0200"
10	1.024	.0403"
11	2.048	.0806"
12	4.096	.1612"
13	8.192	.3225"
14	16.384	.6450"
15	32.768	1.290"
16	65.536	2.580"
17	131.072	5.160"
18	262.144	10.32"
19	524.288	20.64"
20	1048.576	41.28"

Sélectionner le tableau de valeurs de correction, introduire les défauts des axes

Seulement en mode "Mesure linéaire". Pour "mesure angulaire" : origine = point de référence. Ecart entre points = 5 degrés.

Effacer un tableau de valeurs de correction

CL et simulantément	Sélectionner les paramètres de fonctionnement.
1/12	Sélectionner P00 CODE
P00 CODE
1 0 5 2	Introduire le code 10 52 96, valider avec ENT.
9 6 ENT
PT REF.
1/12	Sélectionner la fonction „ Effacer"
EFFACER
ENT	Valider avec ENT ou quitter avec la touche CL.
ENT	Quitter le mode tableau de valeurs de correction.

Danger pour les composants internes!

La tension d'utilisation externe doit être en "basse protection de sécurité" suivant la norme EN 50 178.

Ne relier les charges inductives qu'avec une diode de roue libre!

N'utiliser que du câble blindé!

Relier le blindage au carter du connecteur!

Plot	Fonction
14	Valeur d'affichage = zéro
15	Valeur mesure ≥ limite commutation A1 (P62)
16	Valeur mesure ≥ limite commutation A2 (P63)
17	Valeur mesure < lim.asse classification (P18)
18	Valeur mesure > lim. haute classification (P19)
19	Défauts (cf. „Messages d'erreur“)

Entrées du raccordement sub-d EXT (X41)

Plot	Fonction
1, 10	0 V
2	Remise à zéro de l'affichage, effacer message
3	Initialiser l'affichage à valeur de P79
4	Ignorer les signaux de référence
5	Lancer le cycle de mesures 1)
6	Sélec. ext. valeur aff. avec cycle de mesures 1)
7	Afficher mini du cycle de mesures 1)
8	Afficher maxi du cycle de mesures 1)
9	Afficher la différence MAX - MIN 1)
22	Impulsion: restituer la valeur de mesure
23	Contact: restituer la valeur de mesure
25	Désactier ou activer le mode REF (l'état actuel REF sera modifié)
12, 13, 24	ne pas raccorder
11, 20, 21	libres

Cas particulier : afficher la valeur de mesure actuelle ACTL

Si vous désirez afficher la valeur de mesure actuelle ACTL d'un cycle de mesures, il faut tenir compte de ce qui suit pour les entrées 7, 8 et 9:

Aucune entrée ne doit être active, ou plusieurs entrées à la fois doivent être actives.

Signaux d'entrée

Résistance interne « Pull-up » 1 kΩ, active Low

Commande par contact à 0 V ou

niveau bas par composant TTL

Retard pour remise à zéro/initialisation: t_v ≤ 2 ms

Durée min. de l'impulsion pour tous les signaux: t_ ≥ 30 ms

Niveau du signal aux entrées

Etat	Niveau
High	+ 3,9 V ≤ U ≤ + 15 V
Low	- 0,5 V ≤ U ≤ + 0,9 V; I ≤ 6 mA

Signaux de sortie

Sorties « collecteur ouvert », actives Low

Retard jusqu'à la sortie du signal: t_v ≤ 30 ms

Durée du signal de passage à zéro, limite de commutation A1, A2: t_0 ≥ 180 ms

Niveau du signal aux sorties

Etat	Niveau
High	U ≤ + 32 V; I ≤ 10μA
Low	U ≤ + 0,4 V; I ≤ 100 mA

Remise à zéro/initialisation de l'affichage

Par un signal externe, vous pouvez initialiser chaque axe à la valeur zéro (plot 2) ou à une valeur mémorisée dans le paramètre P79 (plot 3).

Désactiver ou activer le mode ref

À l'aide du paramètre de fonctionnement P85, vous pouvez activer l'entrée (plot 25) qui vous permettra de commuter en mode REF lors de la mise sous tension ou après une coupure d'alimentation. Le signal suivant désactive à nouveau le mode REF (fonction de commutation).

Ignore les signaux de référence

Lorsque l'entrée est active (plot 4), la visualisation ignore tous les signaux des marques de référence. Application type: mesure linéaire réalisée au moyen d'un capteur rotatif et d'une vis à billes; dans ce cas, un commutateur à cames libère le signal de référence à un endroit donné.

Sélectionner min/max de manière externe 1) lancer un cycle de mesures commuter l'affichage min/max/diff/actl

Vous pouvez activer de manière externe le mode d'enregistrement min./max. pour les cycles de mesures (plot 6, accès du signal en continu). La configuration dans le paramètre P21 ou avec la touche MOD est alors inactive. La commutation sur l'affichage MIN/MAX/DIFF/ACTL (plots 7, 8, 9, signal Low permanent) et START (plot 5, impulsion) d'un nouveau cycle de mesures est réalisée exclusivement de manière externe par les entrées à commutation.

Signaux de commutation

Au moment où l'on atteint les points de commutation définis dans le paramètre, la sortie correspondante (plots 15, 16) est activée. Vous pouvez définir deux points de commutation max. Le point de commutation „zéro“ dispose d'une sortie séparée (cf. „Passage à zéro“).

Signaux de classification

Si l'on dépasse les limites de classification définies dans le paramètre, les sorties correspondantes (plots 17, 18) sont activées.

Signaux	Paramètres de fonctionnement	Plot
Signaux de commutation	P62, limite de commutation 1	15
	P63, limite de commutation 2	16
Signaux de classification	P18, limite BASSE de classification	17
	P19, limite haute de classification	18

Passage à zéro

À la valeur d'affichage "zéro", la sortie correspondante (plot 14) est activée. Durée min. du signal : 180 ms.

Courbe du signal au plot 15 pour limite de commutation (A1) = 5mm, t_v ≤ 30ms

Signal de commutation en cas de défaut

La visualisation contrôle le signal de mesure de manière permanente, ainsi que la fréquence d'entrée, la sortie des données, etc. ; elle signale les défauts éventuels à l'aide d'un message d'erreur.

Si des défauts viennent perturber la mesure ou la sortie des données de manière significative, la visualisation active une sortie de commutation qui permet la surveillance d'opérations automatisées.

Verrouillage du clavier

Vous pouvez verrouiller le clavier et aussi le déverrouiller en introduisant le code 24 65 84:

Sélectionnez le paramètre utilisé P00 CODE (cf. „Paramètres de fonctionnement"). Introduisez le code 24 65 84.

Validatez en appuyant sur la touche ENT. Avec la touche • " ou -, sélectionnez TOUCHES ON ou TOUCH. OFF. Validatez votre choix en appuyant sur la touche ENT.

Si le clavier est verrouillé, les seules possibilités qui vous restent sont de sélectionner le point de référence ou bien de sélectionner par MOD le paramètre de fonctionnement P00 CODE.

Affichage de la version du logiciel

Vouspouvezafficherla version dulogiciel devoitrés-visualisationde cotes enintroduisantlecode665544:

Sélectionnez le paramètre utilisé P00 CODE.

Introduisezlecode665544. Validez en appuyant sur la touche ENT. La visualisation de cotes affiche le numero de son logiciel. Avec la touche [-], vous pouvez commuter sur l'affichage de la date de sortie. Pour quitter l'affichage du numéro de logiciel, appuyez sur la touche ENT.

Mode de fonctionnement du chemin restant à parcourir 1)

En mode normal, la visualisation affiche la position effective du système de mesure. Toutefois, il est souvent plus avantageux, notamment lorsque l'on utilise le ND sur machines-outils ou dans des opérations d'automatisation, d'afficher le chemin restant jusqu'à la position nominale que l'on a introduite manuellement. Ainsi, vous vous positionnez simplement en décomptant vers la valeur d'affichage zéro.

L'affichage Chemin restant est sélectionné en introduisant le code 24 65 82.

Signification

CH. REST. ON

Pas d'affichage Chemin restant

CH. REST. OFF

Affichage Chemin restant sélectionné

Décomptage vers zéro

Sélectionnez le point de référence 2.

Introduisez la position nominale. Déplacez l'axe jusqu'à zéro.

Fonction des sorties à commutation A1 et A2

En mode Chemin restant, la fonction des sorties à commutation A1 (plot 15) et A2 (plot 16) est modifiée: Elles sont symétriques par rapport à la valeur d'affichage zéro. En introduisant, par exemple, dans P62 la valeur 10mm pour le point de commutation, la sortie A1 commute à +10mm et -10mm. La figure ci-dessous montre le signal de sortie A1 lors d'un déplacement vers zéro dans le sens négatif.

Courbe du signal pour limite de commutation (A1) = 10 mm, t_v1 ≤ 30 ~ms, t_v2 ≤ 180 ~ms

Interface de données v.24/rs-232-c (X31)

L'interface de données V.24/RS-232-C (X31) de la visualisation de cotes permet de transférer les valeurs de mesure en format ASCII, par exemple vers une imprimante ou vers un PC.

Le câblage de raccordement est, soit complet (fig. en haut), soit simplifié (fig. en bas). HEIDENHAIN peut vous livrer un câble de raccordement complet.

25 plots Id.-Nr. 274 545.. Sur ce cable, les plots 6 et 8 comportent un pont supplémentaire qui les relie.

Cable de transfert des données pour V.24 Prise Sub-D (male) 25 plots/prise Sub-D (femelle) 9 plots Id.-Nr. 368017-..

Longueur maximale du câble: 20M

Câble de transfert des données 25 plots/9 plots

Câble de transfert des données 25 plots/25 plots (câblage complet)

Câble de transfert des données 25 plots/25 plots (câblage simplifié)

Distribution des raccordements V.24/RS-232-C (X31)

Plot	Signal	Signification
1	CHASSIS GND	Masse boitier
2	TXD	Données d'émission
3	RXD	Données de réception
4	RTS	Demande d'émission
5	CTS	Prêt à émettre
6	DSR	Unité de transmission prête
7	SIGN. GND	Mise à la terre
8 à 19	-	Non raccordé
20	DTR	Appareil réception données prêt
21 à 25	-	Non raccordé

Niveau pour TXD et RXD

Niveau logique	Niveau tension
actif	-3 V à -15 V
inactif	+3 V à +15 V

Niveau pour RTS, CTS, DSR et DTR

Niveau logique	Niveau tension
actif	+ 3 V à + 15 V
inactif	- 3 V à - 15 V

Format des données et caractères de contrôle

Format données	1 bit de start
	7 bits de données
	bit de parity (paire)
	2 bits de stop
Caract. contrôle	Appeler valeur de mesure: STX (Ctrl B)
	Interruption DC3 (Ctrl S)
	Poursuite DC1 (Ctrl Q)
	Interroger message d'erreur: ENQ (Ctrl E)

Valeur de mesure = -5.23 ~mm

Valeur de mesure située dans les limites de classification (=) et valeur actuelle (A) d'un cycle de mesures.

Restitution de la valeur de mesure

-

5 . 2 3

=

A

<CR>

<LF>

① Signe Valeur numérique avec point décimal (au total 10 caractères; les zéros sont restitués comme espaces.) (mode „Mesure angulaire Min, Sec" jusqu'à 3 décimales.) ③ Espace ④ Unité de mes. espace = mm; " = pouce; ? = perturb. ⑤ Etat de classification (<, >, =; ? si P18 > P19) ou espace ⑥ Cycle mes. (S = MIN; A = ACTL; G = MAX; D = DIFF) ou espace ⑦ CR (carriage return, de l'angl. pour retour chariot) ⑧ LF (line feed, de l'angl. pour nombre d'inter lignes)

Paramètres de fonctionnement pour la sortie des données

Paramètre	Fonction
P50 V.24	Vitesse en bauds
P51 V.24	Nombre d'inter lignes supplémentaires lors de la restitution de la valeur de mesure

Arrêt de l'affichage lors de la sortie de la valeur de mesure

L'effet du signal de sortie des valeurs de mesure sur leur affichage est défini dans le paramètre de fonctionnement P23.

Arrêt de l'affichage lors de la sortie des données	P23
Affichage simultané: Pas d'arrêt de l'affichage: valeur affichée correspond à la valeur actuelle AFFICH. ACTL.
Arrêt de l'affichage: L'affichage est suspendu ("gelé") et actualisé à chaque signal de sortie de la valeur de mesure	TENIR AFFIC
Arrêt affichage/affichage simultané: L'affichage est arrêté pendant toute la durée du signal de sortie de la valeur de mesure	STOP AFFICH

Restitution de la valeur de mesure par la fonction PRINT

En mode de fonctionnement, "Mesure linéaire", appuyez sur la touche MOD jusqu'à ce que le champ clair PRINT clignote et lancez la sortie de la valeur de mesure avec la touche ENT.

En mode de fonctionnement « Mesure angulaire », appuyez sur la touche MOD (cette possibilité peut être verrouillée à l'aide du paramètre de fonctionnement 86).

Durée du transfert de la valeur de mesure

$$ t _ {D} = \frac {1 8 7 + (1 1 \cdot n o m b r e d i n t e r l i g n e s)}{v i t e s s e e n b a u d s} [ s ] $$

Pré-sélection du champ clair ("mesure linéaire")

Le paramètre de fonctionnement P86 vous permet de définir le champ clair affiché en premier par la visualisation de cotes lorsque l'on appuie sur la touche MOD.

Restitution de la valeur de mesure par signal sur l'entrée, "contact" ou, "impulsion

Pour restituer la valeur de mesure via l'interface EXT (X41), vous disposez de deux possibilités:

régler l'entrée, contact" (plot 23 sur X41) sur 0V, par ex. à l'aide d'un commutateur simple (contacteur). ou régler l'entrée, "impulsion" (plot 22 sur X41) sur 0V, par exemple par commande au moyen d'un composant TTL (ex. SN74LSxx).

Durées caractéristiques à la sortie de la valeur de mesure

Procedure	Durée
Durée min. du signal „contact“	te≥7 ms
Durée min. du signal „impulsion“	te≥1.5 μs
Retard mémorisation après „contact“	t1≤5 ms
Retard mémorisation après „impulsion“	t1≤1 μs
Sortie valeur de mesure après	t2≤50 ms
Durée de régénération	t3≥0

Durée du transfert de la valeur de mesure

$$ t _ {D} = \frac {1 8 7 + (1 1 \cdot \text {n o m b e r d i n t e r l i g n e s})}{\text {v i t e s s e e n b a u d s}} [ s ] $$

EXT(X41)

EXT(X41) Commande des entrées, "contact" et "impulsion" sur le raccordement Sub-D EXT (X41)

Durées du signal à la sortie de la valeur par « impulsion » ou « contact »

Restitution des valeurs de mesure avec CTRL b

Si la visualisation enregistre le signal de contrôle STX (CTRL B) via l'interface de données V.24/RS-232-C, elle restitue alors la valeur de mesure correspondant à cet instant précis. CTRL B est enregistré par la liaison RXD de l'interface de données et les valeurs de mesure sont restituées par la liaison TXD.

Les valeurs de mesure peuvent être réceptionnées et mémorisées par un programme terminal (par ex. Hyperterminal, contenu dans la fourniture de Windows®).

Le programme en BASIC de droite illustre la structure d'un programme pour la restitution des valeurs de mesure.

Durées caractéristiques à la sortie de la valeur de mesure

Procédure	Durée
Retard de mémorisation	t1 ≤ 1 ms
Restitution de la valeur de mesure après	t2 ≤ 50 ms
Durée de régénération	t3 ≥ 0

La durée augmente lorsque les fonctions sont activées (par ex. cycle de mesures avec affichage de la différence des valeurs).

Durée du transfert de la valeur de mesure

t_D = 187 + (11 · nombre d'inter lignes)Vitesse en bauds [s]

10 L%=18

20 CLS 30 PRINT "V.24/RS-232-C" 40 OPEN "COM1:9600, E,7" AS#1 50 PRINT #1, CHR(2); 60 IF INKEYS<>""THEN 130 70 C%=LOC(1) 80 IF C%<L%THEN 60 90 X=INPUT(L%, #1) 100LOCATE9,1 110 PRINT X; 120 GOTO 50 130 END

Programme en BASIC pour la restitution de la valeur de mesure par « Ctrl B »

Durées du signal à la sortie de la valeur par „Ctrl B"

Remarques relatives à la réception et à l'envoi de liste des de paramètres et de valeurs de correction

Les listes transmises via l'interface V.24/RS-232-C peuvent être reçues sous forme de fichier-texte et mémorisées sur votre PC avec un programme terminal (par ex. Hyperterminal contenu dans la fourniture de Windows®). Chaque liste doit être mémorisée avec son propre fichier-texte. Vous pouvez renvoyer les fichiers-texte vers la visualisation en utilisant le programme terminal.

Si nécessaire, vous pouvez Traiter les fichiers-texte et, par exemple, modifier les paramètres, à l'aide d'un éditeur de texte. Vous devez pour cela connaître le format de sortie des listes (cf. pages suivantes). Lorsqu'elle reçoit ces listes, la visualisation s'attend à ce que leur format de réception soit le même que celui de la sortie.

Lorsqu'elle reçoit des listes, la visualisation de cotes attend en tout premier le caractère de début < ^>. La réception s'achève par le caractère de fin < ^>.

Dans la procédure de réception des listes, le type de la visualisation est tout d'abord vérifié (2ème ligne de la liste d'envoi). La visualisation qui reçoit les données n'accepte que les listes du même type de visualisation. Un contrôle est aussi effectué pour vérifier que la liste est bien complète. Par exemple, si des paramètres manquent ou s'ils sont en excédent, les listes sont également ignorées. En cas d'erreur, la visualisation affiche le message d'erreur suivant:

ERR. RECEPT.

Vous effacez le message d'erreur avec la touche CL.

Lorsqu'elle reçoit des valeurs de paramètres incorrectes, la visualisation de cotes réinitialise le paramètre de fonctionnement à sa valeur par défaut.

La valeur 3 n'est pas autorisée. Le paramètre P01 est initialisé à sa valeur par défaut, P01 MM = MM = 0^.

Ferme ligne

Chaque sortie de paramètres commence par le caractère de début <>(HEX: 0x2A)

*

<CR>

<LF>

3 caractères

2ÈME ligne

Sortie de la désignation du compteur

N

D

-

2

8

1

B

M

M

<CR>

<LF>

13 caractères Type de la visualisation de cotes

5 caractères Unité mesure

2 caractères Fin

Lignes suivantes pour les différents paramètres:

A: paramètres:

Configuration des paramètres modifiables avec la touche MOINS (par ex. sens de comptage positif/négatif, etc.) Exemples:

P

1

1

F

A

C

.

E

C

H

=

F

A

C

.

E

C

.

O

F

F

=

0

15 caractères

3 car.

13 caractères

3 car.

6 caractères

2 caractères

P	5	0							V	.	2	4	.		=					3	8	4	0	0	<CR>	<LF>
15 caractèresDésignation du paramètrejustifiée à gauche													3 car.		13 caractèresParamètre en Texte clairjustifié à droite						3 car.		6 caractèresValeur paramètrejustifiée à droite			2 caractèresFin

B: paramètre:

Configuration des paramètres modifiables par introduction de la valeur (ex. : CORREC. LIN. 13.600 etc.)

P	1	8				C	L	A	S	S		B	.		=			+		1	2	0	.	0	0	0	0	<CR>	<LF>
15 caractères														3 car.		13 caractères												2 caractères

P	4	1						C	O	R	R	.	L	.		=				-				1	4	0	0	.	0	<CR>	<LF>
15 caractères															3 car.		13 caractères												2 caractères

Désignation du paramètre justifiée à gauche

Texte justifié à droite

Bloc de sépar.

Valeur du paramètre justifiée à droite

Fin

Dernière ligne:

Chaque liste de paramètres se termine par le caractère de fin <^*> (HEX: 0x2A)

*

<CR>

<LF>

Le texte du paramètre est émis dans la langue configurée (correspondant au texte du dialogue que vous pouvez aussi voir sur l'affichage de la visualisation de cotes.)

La valeur du paramètre est déterminante lors de l'importation du paramètre dans la visualisation de cotes.

Liste des paramètres

*
ND-281	B	MM
P01		MM =		MM =	0
P02		X1/X2 =	X1 11 uACC =		0
P11		FAC.ECH =	FAC. EC OFF =		0
P12		FAC.ECH =	1.000000
P17		CLASS. =	CLASS. OFF =		0
P18		CLASS.B. =	+ 0.0000
P19		CLASS.H. =	+ 0.0000
P21		SER.MES =	AFFICH. OFF =		0
P23		AFFICH. =	AFFICH.ACTL =		0
P30		SENS =	COMPT. POS. =		0
P31		PER.SI. =	10
P33		COMPT. =	COMPT. 0-5 =		5
P38		VIRG. =	POS.VIRG. 4 =		4
P40		CORR. =	CORR. OFF =		0
P41		CORR.L. =	+ 0.0
P42		JEU=	+ 0.0000
P43		REF =	UNE MAR. REF =		0
P44		REF =	REF. ON =		1
P45		ALARME =	FRQ.SALISS. =		3
P50		V.24 =	9600 BAUD =		9600
P51		V.24 =	INTERLignite 1 =		1
P62		A1 =	+ 0.0000
P63		A2 =	+ 0.0000
P79		PRESET =	+ 0.0000
P80		ENT-CL =	CL-ENT OFF =		0
P82	AFFICH. ON =		ENT..CL ON =		1
P85	REF.EXT =		REF.EXT.OFF =		0
P86	MOD =		MOD START =		0
P98	LANGUE =		LANGUE DE =		1

Description

Caractère de début (*)

Appareil; MM ou INCH

Unité de mesure: MM = 0; INCH = 1;

Entrée système de mesure: X1 11 ACC = 0 X2 1VCC = 1

FACTEUR ECHELLE OFF = 0 ON = 1

FACTEUR ECHELLE = 1.000000; (introduction d'une valeur sans signe)

Limite inférieure: CLASS. B. = 0; (introduction d'une valeur)

Limite supérieure: CLASS. H. = 0; (introduction d'une valeur)

SERIE DE MESURES: AFFICH. OFF=0; MIN=1; MAX=2; ACTL=3; DIFF=4;

AFFICHAGE: ACTUEL = 0; MAINTENIR = 1; STOP = 2;

SENS DE COMPTAGE POS. = 0; NEG. = 1

Période DE SIGNAL = 10 μm; (introduction d'une valeur sans signe)

MODE DE COMPTAGE 0-5 = 5; 0-2 = 2; 0-1 = 1;

POSITION VIRGULE 4 (plage: 1-8)

Compensation de JEU = 0.0000 mm (introduction d'une valeur)

UNE MARQUE DE REF. = 0; 500; 1000; 2000; 5000 PG;

Limite de commutation 1: A1 = 0; (introduction d'une valeur)

Limin de commutation 2: A2 = 0; (introduction d'une valeur)

INIT. PT. DE REF. = 0; (introduction d'une valeur)

Liste des paramètres

\*
ND-281 B DEC
P02 X1/X2 = X1 11 uACC = 0
P08 AFFICH. = DEGR. DECIM = 0
P09 ANGLE = +/-180 DEGR = 0
P17 CLASS. = CLASS. OFF = 0
P18 CLASS.B. = + 0.0000
P19 CLASS.H. = + 0.0000
P23 AFFICH. = AFFICH.ACTL = 0
P30 SENS = COMPT. POS. = 0
P36 PS/T. = 36000
P37 COMPT. = COMPT. 0-5 = 5
P38 VIRG. = POS.VIRG. 4 = 4
P40 CORR. = CORR. OFF = 0
P43 REF = UNE MAR. REF. = 0
P44 REF = REF. ON = 1
P45 ALARME = FRQ.SALISS. = 3
P50 V.24 = 9600 BAUD = 9600
P51 V.24 = INTERLIGNE 1 = 1
P62 A1 = + 0.0000
P63 A2 = + 0.0000
P79 PRESET = + 0.0000
P80 ENT-CL = CL-ENT OFF = 0
P82 AFF. ON = ENT..CL ON = 1
P85 REF.EXT = REF.EXT.OFF = 0
P86 MOD = PRINT OFF = 0
P98 LANGUAGE = LANGUAGE DE = 1

Description

Caractère de début ()

Appareil; DEC (décimal) ou DMS (min./sec.);

Entrée système de mesure: X1 11μACC = 0; X2 1VCC = 1;

Affichage: DEGR. DECIM. = 0; DEGR. MIN. SEC = 1;

Angle: +/- 180 DEGR = 0; 360 DEGR = 1; INFINI = 2;

Liminé inférieure: CLASS. B. = 0; (introduction d'une valeur)

Liminé supérieure: CLASS. H. = 0; (introduction d'une valeur)

AFFICHAGE: ACTUEL = 0; MAINTENIR = 1; STOP = 2;

SENS DE COMPTAGE POS. = 0; NEG. = 1

PERIODES DE SIGNAL/TOUR = 36000 (introduction d'une valeur);

MODE DE COMPTAGE 0 - 5 = 5. 0 - 2 = 2. 0 - 1 = 1

POSITION VIRGULE 4 (plage: 1-8)

Limite de commutation 1: A1 = 0; (introduction d'une valeur)

Limin de commutation 2: A2 = 0; (introduction d'une valeur)

INIT. PT. DE REF. = 0; (introduction d'une valeur)

Ligne: début

Chaque restitution de valeurs de correction commence par le caractère de début <^> (HEX: 0x2A)

*

<CR>

<LF>

3 caractères

Ligne: désignation du compteur

Restitution de la désignation du compteur et de l'unité de mesure

N

D

-

2

8

1

B

M

M

<CR>

<LF>

13 caractères Type de visualisation justifié à gauche

5 caractères Unité de mesure

2 caractères Fin

Ligne: valeur de correction 0

Restitution du numéro de valeur de correction 0

C

0

R

R

.

N

O

.

0

0

=

+

0

.

0

0

0

<CR>

<LF>

13 caractères

3 car.

13 caractères

2 caractères

N° valeur correction justifié à gauche

Bloc de sépar.

Valeur correction justifiée à droite

Fin

Ligne: valeurs de correction 1 - 63

Restitution des valeurs de correction

C

0

R

R

.

N

O

.

6

3

=

+

0

.

0

1

2

3

<CR>

<LF>

13 caractères

3 car.

13 caractères

2 caractères

N° valeur de corr. justifié à gauche

Bloc de sépar.

Valeur de correct. justifiée à droite

Fin

Dernière ligne:

Chaque tableau de valeurs de correction se termine par le caractère de fin <*> (HEX: 0x2A)

*

<CR>

<LF>

3 caractères

Tableau de valeurs de correction

Caracteré de début (*);

Type de l'appareil; unité de mesure (MM ou IN);

Écarts entre les points = 14 (plage : 6 - 20)

Point de référence 0 mm (introduction d'une valeur)

Valeur de correction 0 = 0.000 mm (valeur de correction 0 est toujours 0)

Valeur de correction 1 = aucune valeur introduite

Valeurs de correction 2 - 63 aucune valeur introduite (l'axe ne sera pas corrige)

Le tableau de valeurs de correction est vide.

Tableau de valeurs de correction

Caractère de début (*); Appareil; DEC (décimal) ou DMS (degr.-min.-sec.); Valeur de correction 0 = 0.0000mm (valeur de correction 0 est toujours 0) Valeurs de correction 1-18 occupées par des valeurs (introduction valeur) par conséquent, le capteur rotatif est corrigé de 0 - 90 deg. par pas de 5 deg. Introduction en degr.-min.-sec.

Valeur de correction 11 - 71 aucune valeur introduite (mémoire vide)

Caractère de fin ()

Utilisation externe via l'interface de données v.24/rs-232-c

Vous supportez utiliser de manière extérieure la visualisation de codes via l'interface de données V.24/RS-232-C.

Sur les ND 281B, vous disposez des commandes suivantes : Format :

TXXXX Simulation de touche

AXXXX Restituer le contenu de l'affichage

FXXXXX Exécuter la fonction

SXXXX Fonction spéciale

Séquence de commande Signification

T0000 Touche‘0

T0001 Touche '1'

T0002 Touche‘2

T0003 Touche '3'

T0004 Touche '4'

T0005 Touche‘5

T0006 Touche‘6

T0007 Touche‘7

T0008 Touche‘8

T0009 Touche '9'

T0100 Touche 'CL'

T0101 Touche '

T0102 Touche '

T0104 Touche 'ENT'

T0105 Touche 'MOD'

T0107 Touche '1/2' (point de référence)

Séquence de commande Signification T1000 Touche 'CE+0' T1001 Touche 'CE+1' T1002 Touche 'CE+2' T1003 Touche 'CE+3' T1004 Touche 'CE+4' T1005 Touche 'CE+5' T1006 Touche 'CE+6' T1007 Touche 'CE+7' T1008 Touche 'CE+8' T1009 Touche 'CE+9'

A0000 Restituer désignation compteur A0100 Restituer l'affichage à 14 digits A0200 Restituer la valeur actuelle A0301 Restituer le texte d'erreur A0400 Restituer le numéro du logiciel A0900 Restituer le champ lumineux F0000 Fonction REF F0001 Lancer la mesure 1) F0002 Print S0000 RESET compteur S0001 Verrouiller le clavier S0002 Déverrouiller le clavier

Description des commandes v.24/rs-232-c:

La visualisation de cotes gère le protocole XON-XOFF lors du traitement des commandes. Lorsque le buffer interne de caractères est plein (100 caractères), la visualisation envoie le caractère de contrôle XOFF à l'émetteur. Avec traitement du buffer, la visualisation envoie le caractère de contrôle XON à l'émetteur; il est alors prêt à recevoir d'autres données.

Simulation de touche (commandes TXXXXX)

Chaque commande de touche détectée correctement par la visualisation de cotes est acquise par l'envoi du caractère de contrôle ACK (Acknowledge Control-F). On exécute ensuite l'action sur la touche.

En cas de commandes mal détectées ou incorrectes, la visualisation répond avec le caractère de contrôle NAK (No acknowledge Control-U)

Restituer la désignation du compteur:

La visualisation restitue le type du compteur, le numéro de logiciel, la date de sortie du logiciel.

Example:

<STX>		N	D	-	2	8	1		B		<CR>	<LF>
		3	4	9	7	9	7	-	0	4	<CR>	<LF>
	2	0	0	1	-	0	5	-	0	4	<CR>	<LF>

Chaîne de caractères: STX;

10 caractères; CR; LF;

10 caractères; CR; LF;

10 caractères; CR; LF;

La visualisation restitue le contenu de l'affichage (y compris les dialogues et les messages d'erreur).

<STX>

-

1

2

3

4

5

.

6

7

8

9

<CR>

<LF>

Chaîne de caractères:

STX:

10 caractères min. à 13 caractères max.; CR; LF;

(selon le nombre de virgules et de points décimaux)

Restituer la valeur actuelle:

Restitution de la valeur actuelle de position (sans virgule, avec zéro à gauche)

<STX>

+

1

2

3

4

5

6

7

8

9

<CR>

<LF>

Chaîne de caractères:

STX:

Signe ; valeur numérique avec 9 caractères ; CR ; LF ;

Restituer le texte d'erreur:

Restitution du texte d'erreur affiché (cette restitution ne s'effectue que si un message d'erreur est affiché).

<STX>

F

O

R

M

A

T

.

E

R

R

.

<CR>

<LF>

Chaîne de caractères:

STX:

13 caractères; CR; LF;

Restituer le numéro du logiciel:

Restitution du numéro actuel du logiciel

<STX>

3

4

9

7

9

7

-

0

4

<CR>

<LF>

Chaîne des caractères : STX;

10 caractères; CR; LF;

Restitution des champs lumineux:

Restitution de l'affichage d'état

Example:

0 = symbole d'état éteint 1 = symbole d'état allumé 2 = symbole d'état clignoté

<STX>

0

1

0

0

1

0

0

1

0

0

1

2

0

0

<CR><LF>

Chaîne des caractères: STX;

14 caractères; CR; LF;

a = REF (point de référence)

h = < (classification)

b = point de référence 1

i = e (classification)

c = point de référence 2

f = PRINT (sortie des données)

g = inch (affichage en pouces)

Exécution des fonctions (commandes FXXX)

Chaque commande bien reconnue par la visualisation de cotes est acquise par l'envoi du caractère de contrôle ACK (Acknowledge, Control-F). La commande est ensuite exécutée. Si les commandes ne sont pas détectées correctement ou si elles sont incorrectes, le compteur répond avec le caractère de contrôle NAK (No acknowledge Control-U).

Fonction REF:

Désactiver ou activer le mode REF (l'état REF actuel est modifié).

Restitution de la valeur de mesure actuelle. Cette restitution (chaîne de caractères) s'effectue de la manière décrite à la page 47 de ce manuel. Fonction identique à celle qui consiste à appeler la valeur de mesure avec STX (Ctrl B).

Reset compteur:

Le compteur est réinitialisé par logiciel et rechargé (fonction identique à la mise hors tension et sous tension du compteur).

Verrouiller le clavier:

La visualisation acquitte la fonction spéciale en envoyant le caractère de contrôle ACK (Acknowledge). Toutes les touches du compteur sont alors bloquées. Le compteur ne peut plus être utilisé que via l'interface V.24/RS-232-C et X41. On déverrouille le clavier soit avec la fonction spéciale "Déverrouiller le clavier" soit en mettant le compteur hors tension et en redémarrant.

Déverrouiller le clavier:

La visualisation acquitte cette fonction spéciale par l'envoi du caractère de contrôle ACK (Acknowledge). Cette fonction permet de déverrouiller un clavier qui avait été verrouillé précédemment avec la fonction „Verrouiller le clavier".

Caractéristiques techniques

Version du boitier	ND 281 B Modèle de table, carter fonte d'alu Dimensions (L·H·P) 239 mm·84,6 mm·224 mm
Température de travail	0 °C à 45 °C
Température stockage	-20 °C à 70 °C
Poids	env. 1,5 kg
Humidité relative	< 75 % (moyenne annuelle) < 90 % (en de rares cas)
Tension d'alimentation	Alimentation à découvert à sélection automatique de la tension au primaire 100 V~ à 240 V~ (-15 % à +10 %) 50 Hz à 60 Hz (±2 Hz)
Fusible secteur	F 1 A dans l'appareil
Consommation	8 W typ.
Compatibilité électromagnétique	selon EN 55022, classe B

Tenue aux perturbations	selon VDE 0843 chap. 2 et 4, niveau 4
Indice protection	IP40 selon EN 60 529
Entrées pour systèmes de mesure	pour systèmes de mesure linéaire et angulaire avec signaux de sortie sinusoidaux (11μAcc/1 Vcc); exploitation des marques de référence à distances codées ou isolées
Fréquence d'entrée X1	11μAcc:
100 kHz max. avec cable de 30 m
X2	1 Vcc:
500 kHz max. avec cable de 60 m
Résolution d'affich. régable
Points de ↔reference 2
Fonctions	• Cycle de mesures 1)
	• Classification
	• Signaux de commutation et de classification
	• Remise à zéro/initialisation de l'affichage par signal externe
	• Restitution des valeurs de mesure
Interface V.24/RS-232-C	Vitesse en bauds ↔glable
	110, 150, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400 bauds

Seulement en mode, Mesure linéaire".

ND 281 B: Dimensions en mm/pouces
