MODE D'EMPLOI UF7 CME

Merci d'avoir choisi un CME UF Professional Master Clavier MIDI Avec USB incorporé Gardez à l'esprit les information suivantes Attachez votre facture ICI

Pour reference Date d'achat Nom du vendeur et addr. Serial(à l'arrière du clavier) Tél. du vendeur. Attention: Un mauvais branchement peut endommager l'appareil. Copyright: Copyright of the manual belongs to Central Music Co. Anyone must get a written permission from Central Music Co. before copying any part of the manual to any kind of media. (c) Central Music Co. 2004 Ouverture du colis Vérifiez bien le contenu du paquet: Clavier maitre USB MIDI 1 pcs Adaptateur secteur 1 pcs Cable USB 1 pcs Mode d'emploi 1 pcs CD-ROM du driver 1pcs Pédale de sustain 1 pcs (uniquement avec UF8, en option pour UF5/6/7)

1.3 Connecter le UF à un générateur de son ................................. 7

2.4 Réglage et affichage des valeurs ........................................... 10

2.6 Roulette Pitch bend ................................................................ 10

2.8 Régler le volume et personaliser les curseurs ...................... 10

4.1 Télécommande de séquenceurs ............................................. 17

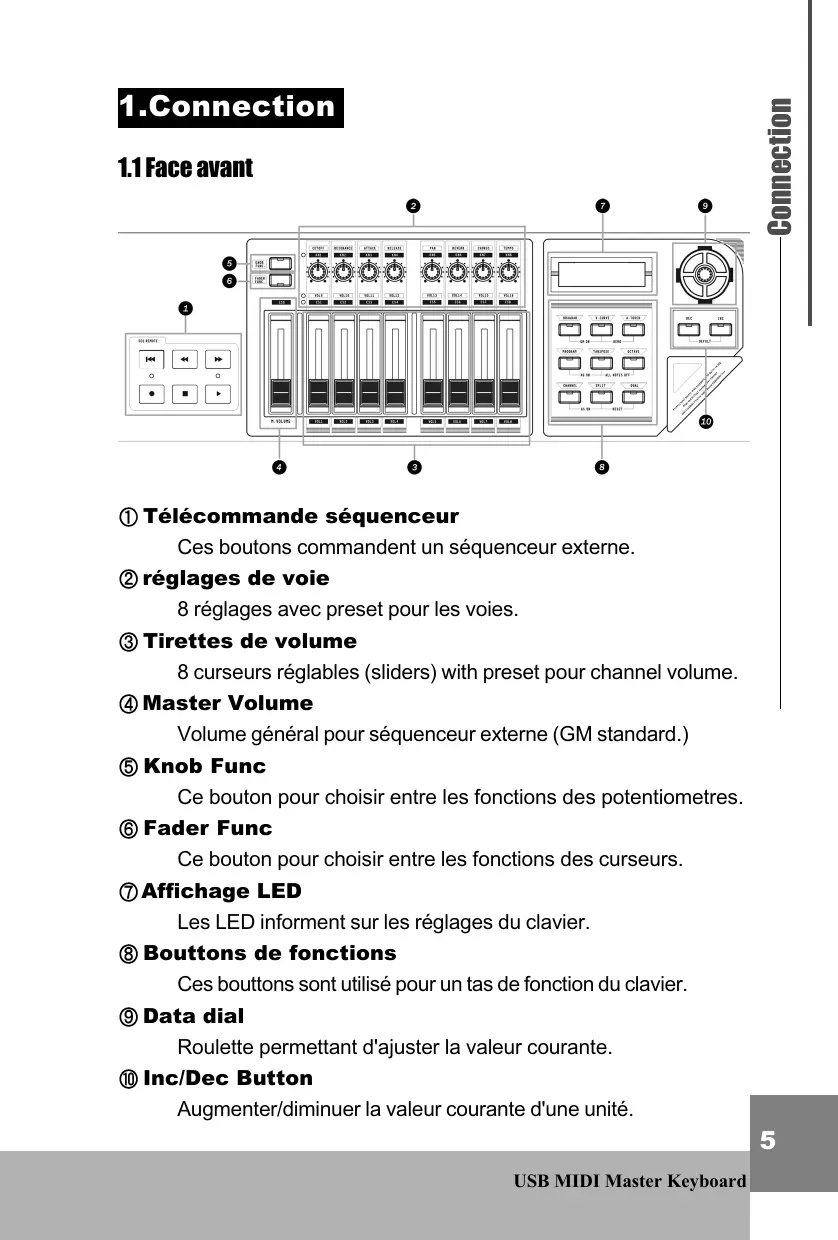

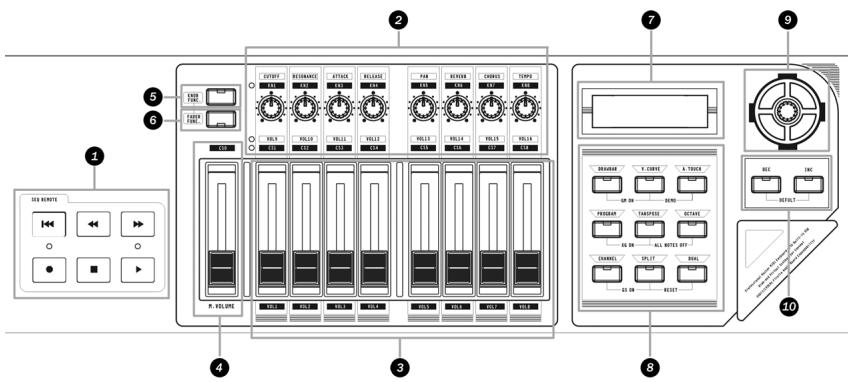

Télécommande séquenceur Ces boutons commandent un séquenceur externe. réglages de voie 8 réglages avec preset pour les voies. Tirettes de volume 8 curseurs réglables (sliders) with preset pour channel volume. Master Volume Volume général pour séquenceur externe (GM standard.) Knob Func Ce bouton pour choisir entre les fonctions des potentiometres. Fader Func Ce bouton pour choisir entre les fonctions des curseurs. Affichage LED Les LED informent sur les réglages du clavier. Bouttons de fonctions Ces bouttons sont utilisé pour un tas de fonction du clavier. Data dial Roulette permettant d'ajuster la valeur courante. Inc/Dec Button Augmenter/diminuer la valeur courante d'une unité. USB MIDI Master Keyboard

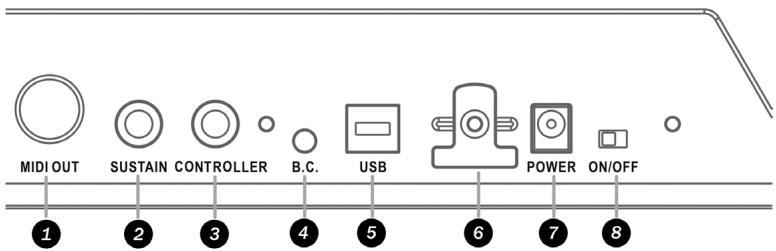

MIDI OUT Tous les messages MIDI du clavierUF ou venant de l'USB sortiront versun appreil MIDI externepar le " MIDI OUT terminal". SUSTAIN PEDAL Une pédale de sustain externe sera connecté à la prise SUSTAIN PEDAL . La pédale génerera des données MIDI controller #64 . CONTROLLER PEDAL une pédale (volume) peut etre connectée à CONTROLLER PEDAL elle généerea des données de controleur. Le numéro de controleur désiré # est assignable.Pour assigner un numéro de CTRL # à la pédale, presser les boutons DRAWBAR et A. simultanément, le controleur actuel # (11) sera affiché sur les LED, vous pouvez utiliser les boutons DEC/INC ou la roue "data dial" pour changer le ctrl assigné # pour un autre entre 0 et 127. B.C.(Breath Control) Un controleur de souffle (genre YAMAHA BC3) peut etre branché au B.C. jack. Il générera des données de controleur n° #2 réglable. Pour assigner un controlleur # au B.C.jack, pressez PROGRAM et OCTAVE simultanément, le controleur actuel # (02) sera affiché sur le LED, et nous pouvons utiliser les boutons DEC/INC ou la "data dial" pour choisir un autre controleur # entre 0 to 127. Note: Le B.C. jack Ne fonctionne que sur secteur (adaptateur AC branché).

USB Le port USB est prévu pour connecter un ordinateur avec un USB MIDI Master Keyboard Traduction personelle de Francis http://www.jurdan.net Connection cable USB pour une comunication bi-directionelle. CABLE HOOK attachez le cable ici afin de préserver une connection franche. POWER INLET la fiche de l'adaptateur secteur se branche au POWER INLET. POWER SWITCH Bouton pour allumer et éteindre le clavier.

1.3 Connecter l' UF à un générateur sonore

Attention: éteindre tous les appareils avant de dé/connecter Connectez le UF à un générateur et vous pourrez jouer

1.3.1 Connecter l' UF MIDI OUT a un générateur MIDI IN via le cable MIDI

1.3.2 Connecter le generateur au syt d'amplification, ou utiliser le

casque s'il est prévu.

1.3.3 Réglez votre génératur de son en entrée "MIDI"

voir son mode d'emploi

1.3.4 Brancher l'adaptateur secteur de l'UF à UF DC IN

1.3.5 Voir le shéma pour la pédale sustain et autre

USB MIDI Master Keyboard Connection (fournie avec l' UF8), Controller pedal, ou controleur de souffle(comme un YAMAHA BC3).

1.3.6 Vous pouvez maintenant jouer sur votre générateur avec le clavier.

1.4 Connection a un ordinateur

vous pouvez brancher le clavier UF à un ordinateur pour ensuite l'utiliser comme clavier maitre MIDI aussi bien pour jouer de la musique que pour entrer des messages MIDI.

1.4.1 Branchez le port USB de l'UF Au port USB de l'ordinateur avec le

cable livré avec le clavier UF.

1.4.2 Installez le driver sur l'ordinateur(Voir chapitre 1.5)

1.4.3 Installez puis démarrez votre logiciel séquenceur et votre logiciel

Synthé (comme SampleTank).

1.4.4 Connectez les sortie son de l'ordinateur.

Play the instrument Astuce: Vous pouvez aussi utiliser uncableMIDI pour connecterle clavier au systeme informatique à travers une interface MIDI, Dans ce cas, l'installation du Driver USB N'est pas indispensable.

1.5.1 Connecter l'UF à l'ordinateur à l'aide du cable USB

1.5.2 Allumer l'ordinateur.

1.5.3 Inserrer le CD UF driver.

1.5.4 Suivre les instructions du fichier readme.txt pour finir l'installation.

astuce: Quand vous utilisez un cable USB pour faire comuniquer le clavier avec l'ordinateur vous devez installer le driver, sinon le systeme ne reconnaitra pas le clavier.

2. Jouer l'instrument

Le bouton de mise en marche se situe à l'arriere. Assurez-vous que le reste de l'installation fonctionne avant d'allumer le clavier.

2.2 Ecouter le morceau (DEMO)

Il y a une démo sur le clavier. Vous pouvez l'entendre en suivant les indications suivantes:

2.2.1 Allumer le clavier, un générateur,l'amplification.

2.2.2 Ajuster le volume afin de ne pas abimer vos enceintes et

2.2.3appuyez-sur-"V.CURVE"et-"A.TOUCH"-sur-la-face-avant

en même temps pour lancer le morceau. même manoeuvre pour stopper.

En utilisant la fonction "Reset" , vous remettez l' UF dans l'état de réglage d'usine. (Sans "Reset", le clavier mémorisera tojours la derniere configuration.)

2.3.1 Pressez "SPLIT" et "DUAL" simultanément sur la facade

et les maintenir enfoncées pendant 2 seconde pour activer USB MIDI Master Keyboard Play the instrument la fonction reset.

2.3.2 pendant la procédure le LCD flashera quelques instants

astuce: La fonction reset efface Tous vos réglages du clavier!

2.4 Reglages et affichage de vvaleur

2.4.1 roulette de donnée "data dial"

lnotez que la valeur de la fonction en cour d'utilisation est affichée Sur le LCD. quand vous tournez la roulette, la valeur change en accord et l'afficheur LCD affiche la nouvelle valeur.

2.4.2boutons DEC / INC

notez que la valeur de la fonction en cour d'utilisation est affichée Sur le LCD.En appuyant sur un des boutons DEC/INC la valeur actuelle change par pas et le LCD affiche la nouvelle valeur. astuce: 1.Si vous maintenez la pression plus de 0,5 sec. la valeur va incrémenter ou diminuer à répétition. 2.Si vous pressez sur "INC" et "DEC" simultanément la valeur retournera à la position par défaut d'usine.

L'afficheur LCD montre toute valeur relatives au clavier.

2.5 choisxde voie (PROGRAM)

Bouton permettant de changer de num de programme.

2.5.1 En appuyant sur ce bouton, le LCD affiche le numero de progr.

actyel, vous pouvez utiliserles boutons Data dial ou DEC/INC pour modiffier le n° de progr. Le nouveau numéro s'affichera sur le LCD. astuce: 1.La plage des programmes vasde 0 à 127. pour changer de banque utilisez les rotatifs

2. KN3 et KN4 (réglages d'usine par défaut).

USB MIDI Master Keyboard En tournant cette roue tout en jouant, vous pouvez modifier la hauteur tonale de la note jouée.

2.6.1 Cette roue envoi des message de PITCH BEND.

2.7 Roue "Modulation "

En tournant cette roue tout en jouant vous pouvez faire vibrer le son entendu.

2.7.1 Cette roue envoi des messages de MIDI controller 1#.

2.8 Reglage de Volume et personaliser les curseurs.

Vous pouvez utiliser les curseurs pour ajuster le volumes des canaux (en evoyant des donnée controleur n° 7# au canal). Avant de régler le volume, regardez l'afficheur LCD et le bouton FADER FUNC. Ce bouton met les 9 curseurs dans un des deux modes suivants: 1 indicateur éteint, les 9 curseur sont réglés pour le volume général et celui des canaux 1 à 8. 2 Led supérieure allumée, les 9 curseur sont réglés pour le volume général et celui des canaux 9 à 16. 3 LED inférieure allumée, es 9 curseur sont assiganbles pour les controles (CS0-CS8). astuce: 1.Vérifiez que votre générateur de son soit compatible General MIDI specification 1.0, sinon les curseurs ne fonctionneront pas.

2. Certain logiciel ne supportent pas entierement le volume général par

syst exclusif, soyez vigilant. Pprogrammer un curseur: 1 Pressez et maintenez "FADER FUNC." puis déplacez le curseur dont vous voulez modifier la fonction, vous pouvez ensuit changer le numero de controleur assigné au curseur. 2 Quand la nouvelle fonction est assignée, lâchez FADER FUNC. Astuce Pour de plus amples détails à ce sujet, voir l'apendice 5.1 USB MIDI Master Keyboard Play the instrument Ffonction des curseurs si aucune led "FFADER FUN. n'est allumee : Fonction canal n° controle# Defaut gamme M.Vol Vol.1 ALL M.volume

0-127 Ffonction des curseurs quand la led "FFADER FUN. inferieure bbrille : (vous pouvez assigner les curseurs a divers n° de controleur #) Fonction CS0 Canal Controlle n°# 11 Defaut Gamme 0-127 CS1

0-127 CS2 CS3 CS4 CS5 CS6 CS7 CS8

2.9 Transposition (TRANSPOSE)

En utilisant la fonction transpose, vous pouvez transposer le clavier par demi-tons.

2.9.1 Pressez la touche TRANSPOSE, puis tournez le "Data dial" ou

les touches DEC/INC pour changer la valeur de transposition.

2.9.2 La valeur de transposition par défaut est 00, et la gamme s'étend de

12 12(Une octave vers le haut ou le bas).

En utilisant la fonction décallage d'octave, vous pouvez transposer votre clavier par octaves.

2.10.1 Pressez la touche OCTAVE , puis tournez le "Data dial" ou pressez

les touches DEC/INC pour changer la valeur de transposition d'octave.

2.10.2 La valeur de transposition par défaut est 00, et la gamme s'étend de

-3à +3 (trois octaves vers le haut ou le bas). Hint: Si une note transposée dépasse l'étendue midi MIDI, La note débordente ne USB MIDI Master Keyboard

2.11 Ppanique (ALL NOTES OFF)

Advanced functions produira pas de son. Si le générateur de sons externes joue des notes bloquées.. Vous pouvez presser sur TRANSPOSE et OCTAVE en même tps. ceci génere un controleur 123# qui arrete toute production de note. Astuce: Si votre générateur ne comprend pas le controleur123#, ou si des sons étranges son du à s'autre causes, cette fonction sera sans effet.

3. Fonctions avancées

3.1 Changer de canal MIDI (CHANNEL)

Pressez la touche CHANNEL puis tournez le "Data dial" ou les touches DEC/INC pour changer le canal MIDI en cour.

3.1.1 La valeur de canal par défaut est 01, et la gamme s'étend de

3.2 Edition de voie et personalisation des rotatifs (KNOB FUNC.)

Vous pouvez utiliser les rotatifs en face avant pour modifier les parametres de son du canal courant. Avant d'ajuster le volume, observez l'indicateur LED pres des KNOB FUNC. rotatifs: Ce boutonpplace les rotatifs dans une des deux configurations suivantes: 1 Lorsque la LED est éteinte, les 8 rotatifs controles les fonctions indiquée au dessus de ceux-ci (par defaut). 2 Lorsque la LED brille, les 8 rotatifs controles les fonctions indiquée sous les rotatifs. Astuce: Vérifiez la compatibilité "General MIDI specification 1.0",de votre générateur sinon les réglages n'auront aucun effet. Programmer un rotatif: 1 Pressez et maintenez la touche "KNOB FUNC."puis tournez le bouton que vous voulez programmer, vous pourrez ensuite lui assigner un nouveau numéro de controleur. USB MIDI Master Keyboard Advanced functions 2 Après la programation, relacher la touche FUNC. KNOB Astuce Pour de plus amples détails à ce sujet, voir l'apendice 5.1 lorsque la led “KNOB FUNC.” est eteinte les rotatifs agissent sur: Rotatif

CUTOFF RESONANCE ATTACK

0-127 0-127 20-250 Astuces: 1.Si votre apareil externe ne prend pas en compte le message TEMPO ou n'est pas réglé convenablement, le TEMPO ne fonctionnera pas. 2.La gamme du TEMPO s'étend de 20-250.

3. Lorsque vou tournez le TEMPO, il envera des messages

de midi clock. pour les arreter il faut faire un reset ou éteindre lorsque la led ““KNOB FUNC.”” est éeteinte les rotatifs agissent sur:: (mais vous pouvez pgprogrammer d'autres n°° de controller #): Nom rotatif: KN1 KN2 fonction rot Expression soufle N° controle#

3.3 Envoi d'initialisation sysx

3.3.1Envoi de "mise en marche GM" (GM ON)

Pressez "DRAWBAR" et "V.CURVE" en meme temps, le clavier enverra un message syst.exclusif de GM on (F0 7E 7F 09 01 F7). En envoyant un message GM on, vous pouvez placer votre appareil le mode GENERAL MIDI.

3.3.2 Envoi de "mise en marche XG" (XG ON)

Pressez "PROGRAM" et "TRANSPOSE" en meme temps, le clavier enverra un message syst.exclusif de XG on (F0 43 10 4C 00 00 7E 00 F7). En envoyant un message XG on, vous pouvez placer votre appareil dans le mode XG.

3.3.3 Envoi de "mise en marche GS" (GS ON)

USB MIDI Master Keyboard Advanced functions Pressez "DRAWBAR" et "V.CURVE" en meme temps, le clavier enverra un message syst GS on (F0 41 10 42 12 40 00 7F 00 41 F7). En envoyant un message GS on, vous pouvez placer votre appareil dans le mode XG. Astuce: Certains logiciels on des problemes avec lesmessages sysx, Soyez prudent en utilisant cette fonction.

3.4 Reglage de la courbe de sensibilité (V.CURVE)

Le boutonV.CURVE sert à régler la réponse du clavier à la vélocité. Vous avez 4 courbes disponibles. 1 La courbe par défaut est normalle(NORM) le LCD affiche 0 et le LED V.CURVE LED est éteinte. 2 Pressez 1 fois V.CURVE , le LCD affiche 1 montrant que la couest changée en 1(HARD) raide en francais et la LED V.CURVE brille. 3 Pressez 2 fois V.CURVE , le LCD affiche 2 montrant que la courbe est changée en 2(SOFT),douce en francais et la LED V.CURVE brille. 4 Pressez 3eme fois V.CURVE , le LCD affiche 3 montrant que la courbe est sur 3(WIDE),large en francias et la LED V.CURVE brille. 5 Pressez 4eme fois V.CURVE , le LCD affiche 0 montrant que la courbe est revenu à 0 et la LED V.CURVE s'éteind à nouveau.

3.5 division clavier (SPLIT)

Avec la fonction SPLIT, Vous pouvez séparer le clavier UF en 2 parties gauche et droite, chaque partie ayant ses propre réglages de canal.

USB MIDI Master Keyboard Advanced functions

3.5.1 Commencez par pré-régler le canal de gauche.

3.5.2 Pressez la touche SPLITpour activer la fonction, Et le clavier

est séparé en deux à la note #F2(54), qui s'appele "point de SPLIT". split point.

3.5.3 Avec la fonction active vous ne pouvez plus maintenant régler

que les parametres de votre partie droite.

3.5.4 Pour changer le point de split,pressez sur SPLIT puis sur

une touche du clavier pour indiquer votre nouveau point.Le numéro de la touche apparait sur le LCD. Relachez le SPLIT quand vous avez terminé la manoeuvre. Astuces: 1.En jouant du clavier,les controles de Pitch bend , Modulation , pédale de sustain, pedale controleur, Controle de souffle, etc... agissent sur les deux sections séparées du clavier en même temps. 2.Vous ne pouvez régler les 2 parties de clavier sur le même canal MIDI. Qaund vous activez la fonction, le clavier va assigner le canal immédiatement supérieur a la partie droite (la gauche garde le canal courant). mais, vous pourrez le changer après l'activation de la fonction SPLIT.

3. Dans le mode SPLIT ,la fonction DUAL se désactive automatiquement

Vous ne pourrez activer le mode DUAL tant que le SPLIT sera actif.

En utilisant la fonction Dual, vous pouvez choisir et jouer deux sons différents simultanément.

3.6.1 Choisir et régler la premiere voie.

3.6.2 activez la fontion DUAL en pressant DUAL puis choisir

et régler la seconde voie. Lorsque vous jouez en mode DUAL, vos notes et messages de canal sont envoyé en même temps sur deux canaux midi. (Par défaut vers les canaux midi 1 et 2).

Astuces: 1.En jouant du clavier,les controles de Pitch bend , Modulation , pédale de sustain, pedale controleur, Controle de souffle, etc... agissent sur les deux canaux midi en même temps. 2.Vous ne pouvez régler les 2 parties de clavier sur le même canal MIDI. Qaund vous activez la fonction, le clavier va assigner le canal immédiatement supérieur USB MIDI Master Keyboard

3.7 After touch (A.TOUCH) pression de canal

Computer music system connection a la seconde voie. mais, vous pourrez le changer apres avoir activé la fonction DUAL.

3. Dans le mode SPLIT ,la fonction DUAL se désactive automatiquement

Vous ne pourrez activer le mode DUAL tant que le SPLIT sera actif. l'A.TOUCH est un poussoir qui active la pression de canal.

3.7.1 En poussant sur A.TOUCH vous pouvez activer cette fonction

qui permet que les messages de pression de touche sortent du clavier. Note: Cette ffonction n'est active qqu'en alimentant avec l'adaptateur secteur.

3.8 Ttirettes d'orgue (DRAWBAR)

Avec cette fonction, les curseurs CS0-CS8 se placent en mode tirettte d'orgue.

3.8.1 quand DRAWBAR est enclenché CS0-CS8 agissent comme:

fonct curseur CS0 CS1 CS2 CS3 CS4 CS5 CS6 CS7 CS8 Canal CourrantCourrantCourrant Current Current Current Current Current Current jeu d'orgue 16' 5 1/3' 8' 2 2/3' 2' 1 3/5' 1 1/3' Controle n°# 12

Val. gamme 127-0 127-0 127-0 127-0 127-0 127-0 127-0 127-0 127-0 Astuce: Si votre générateur de son ne suporte pas le mode, tirette d'orgue cette fonction du clavier n'yra pas.

4. c onnection a un ordinateur:

4.1 telecommande de sequenceur

Il y a 6 boutons de commande de séquenceur. quand le clavier UF est branché à un ordinateur, vous pouvez utiliser ces boutons comme commande de syncro MIDI, pour les PLAY, REC, F.F., REW etc... dans votre logiciel.

4.1.1 les 6 boutons sont: Top Rewind Forward Record Stop Play.

astuce: 1.Ces boutons ont besoin de réglages logiciels, et vous devrez faire les bons réglages dans votre logiciel avant de pouvoir les utiliser. USB MIDI Master Keyboard

Appendix 2.en enfoncant 1 de ces boutons clavier allumé, le clavier va commencer à envoyer des messages MTC(MIDI timing clock). Pour stopper les MTC, faire un "Reset"ou éteingez puis rallumez le clavier.

3. le bouton "record" envoi des messages SYST exclusifs

certains logiciel ne les suporte pas, soignez donc vigilent.

4.2 choisx de la route MIDI

pressez sur “CHANNEL” et “DUAL” simultanément, le statut en cour De la route midi sera visible sur le LED, puis utilisez les touches DEC/INC ou le data dial pour choisir une autre route midi. Status

Trouble Apres avoir allumé l'interrupteur le clavier n'est pas allumé. Possible reasons and action to solve

1. Vérifiez d'avoir bien connecté le clavier à

module d'alimentation externe

2. Si vous l'alimentez par le port USB

Vérifez la connection USB, et assurez-vous que l'ordinateur hote soit allumé. Pas de sons en jouant

1. Il ny a pas de sons DANS le clavier.

Sur le clavier UF Pour avoir du son vous devez connecter le clavier à un générateur externe, ou vous pouvez égallemen utiliser la carte optionelle firewire avec un logiciel d'expandeur sur ordinateur.

2. Vérifiez le volume dde sorite de votre

generateur et le systeme d'enceinte

3. CVérifiez la connection MIDI (1.3)

4. Vérifier le volume master du clavier (2.8)

5. vérifiez le volume de canal du clavier (2.8)

6. vérifiler le bouton Expression du canal (3.2)

7. vérifier le bouton de durée d'attaque (3.2)

8. assurez-vous d'avoir les bons réglages dans

votre logiciel de musique.

9. Vérifiez la route MIDI du clavier. (4.2)

10.Vérifiez la position de la pédale de ctrl(1.2) son long et continu

1. Vérifiez la pédale de SUSTAIN

2. Vérifiez la durée release du canal(3.2)

3. faire 1 All notes off(2.11) ou Reset (3.3)

Mauvais canal générateu de son déréglé tentez Initialize (3.3)ou Reset(2.3) mauvais tonalité vérifiez les fonction transpose et octave du Clavier (2.9 2.10) télécommande du séquenc. Vérifiez que votre séquenceur accepte ces comman ne marche pas des, et les bons réglages (voir à la section Sync du manuel de votre logiciel) Ne peut régler le TEMPO Vérifiez que votre séquenceur accepte ces comman des, et les bons réglages (voir à la section Sync du manuel de votre logiciel) Certains réglages innopérants il est possible que votre appareil ou logiciel ne supporte pas ces fonctions 2 sons ensembles quand Voir la fonction DUAL du clavier (3.6) on joue une note Ne peut changer de son voir le livre de votre générateur de son en détail et régler convenablement les BANK controller 0&32(3.2)
