Type de produit	Récepteur GPS Bluetooth
Caractéristiques techniques principales	GPS haute sensibilité, supporte le protocole NMEA0183, précision de positionnement de 5 mètres
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	85 x 55 x 20 mm
Poids	150 g
Compatibilités	Compatible avec la plupart des appareils Bluetooth, y compris smartphones et tablettes
Type de batterie	Lithium-ion
Tension	3.7 V
Puissance	1.5 W
Fonctions principales	Suivi de position en temps réel, enregistrement de parcours, connectivité Bluetooth
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces détachées disponibles sur demande
Informations générales utiles	Idéal pour les activités de plein air, navigation maritime, et randonnée

FOIRE AUX QUESTIONS - BT-338 GLOBALSAT

Comment activer le GLOBALSAT BT-338 ?

Pour activer le GLOBALSAT BT-338, maintenez le bouton d'alimentation enfoncé pendant environ 3 secondes jusqu'à ce que le voyant lumineux s'allume.

Comment coupler le GLOBALSAT BT-338 avec mon smartphone ?

Assurez-vous que le Bluetooth est activé sur votre smartphone. Ensuite, mettez le GLOBALSAT BT-338 en mode de couplage en maintenant le bouton d'alimentation enfoncé jusqu'à ce que le voyant clignote. Recherchez le dispositif dans la liste des appareils Bluetooth de votre smartphone et sélectionnez-le.

Que faire si le GLOBALSAT BT-338 ne se connecte pas à mon appareil ?

Vérifiez que le GLOBALSAT BT-338 est en mode de couplage. Si le problème persiste, essayez de redémarrer votre smartphone et le GLOBALSAT BT-338, puis recommencez le processus de couplage.

Comment recharger le GLOBALSAT BT-338 ?

Utilisez le câble USB fourni pour connecter le GLOBALSAT BT-338 à une source d'alimentation. Le voyant lumineux s'allumera pour indiquer que le chargement est en cours.

Quel est le temps de fonctionnement de la batterie du GLOBALSAT BT-338 ?

Le GLOBALSAT BT-338 offre jusqu'à 16 heures de fonctionnement avec une seule charge, selon les conditions d'utilisation.

Comment réinitialiser le GLOBALSAT BT-338 ?

Pour réinitialiser le GLOBALSAT BT-338, maintenez le bouton d'alimentation et le bouton de mode enfoncés simultanément pendant 10 secondes jusqu'à ce que le voyant clignote.

Le GLOBALSAT BT-338 fonctionne-t-il sous la pluie ?

Le GLOBALSAT BT-338 n'est pas waterproof. Évitez de l'exposer à l'eau ou à des conditions humides pour éviter d'endommager l'appareil.

Comment mettre à jour le firmware du GLOBALSAT BT-338 ?

Visitez le site web de GLOBALSAT pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil.

MODE D'EMPLOI BT-338 GLOBALSAT

Récepteur GPS Bluetooth

BT-338

Ver. 1.07

1. Puce SiRF Star III
2. Profil série Bluetooth
3. Antenne à patch céramique incorporee
4. Sensibilité supérieure
5. LED 5.3 pour montré la pile Li-Ion rechargeable
6. Durée d'opération: 15 heures dans le mode continu
7. Portée d'opération Bluetooth: 10 M

1. Présentation du BT-338

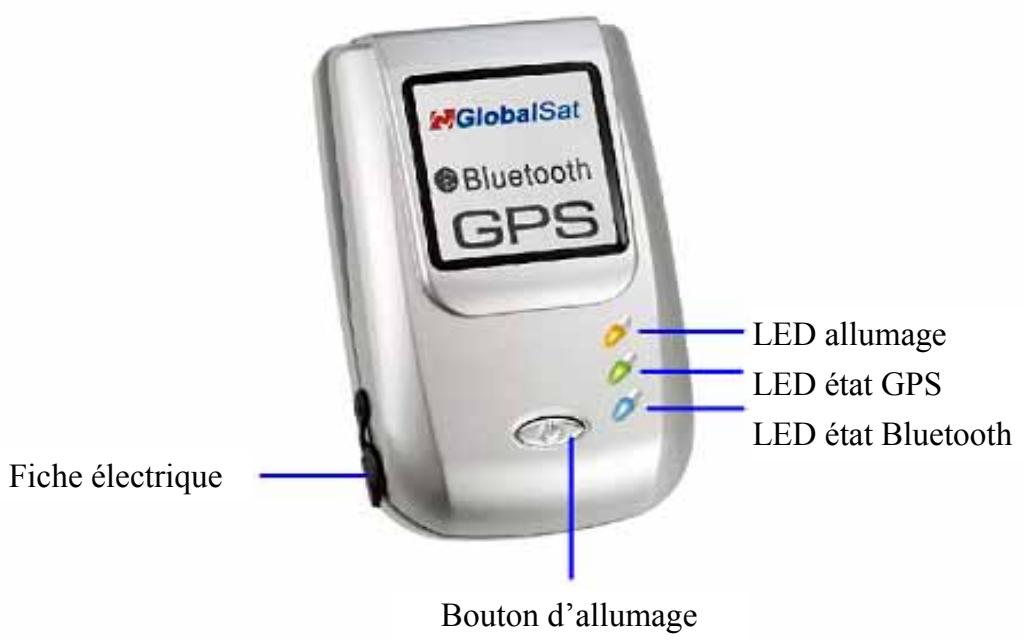

1.1 Apparente et Fonctions

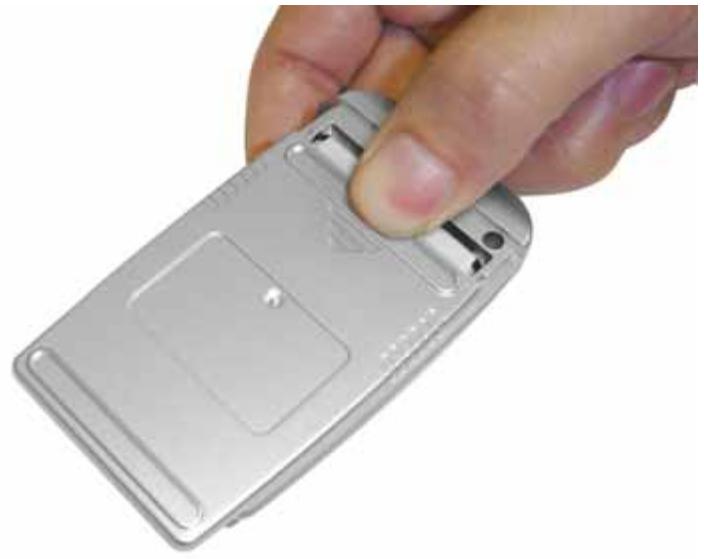

1.2 Comment changer la pile

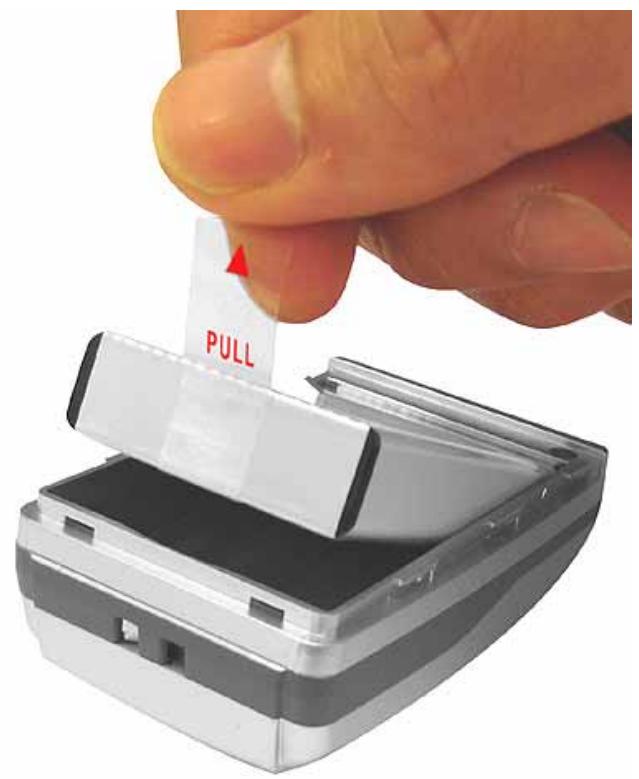

Scheme 1. Ouvrez le couvercle de la pile

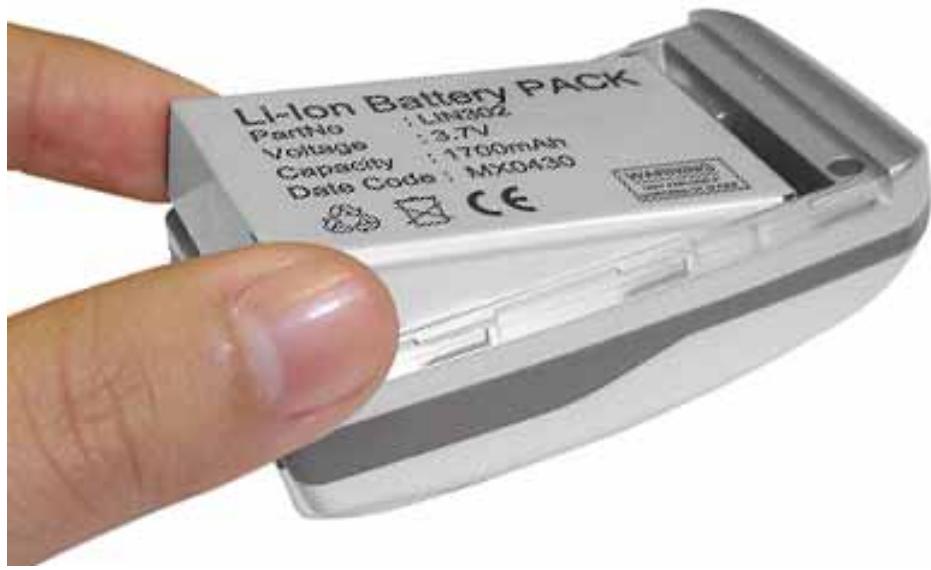

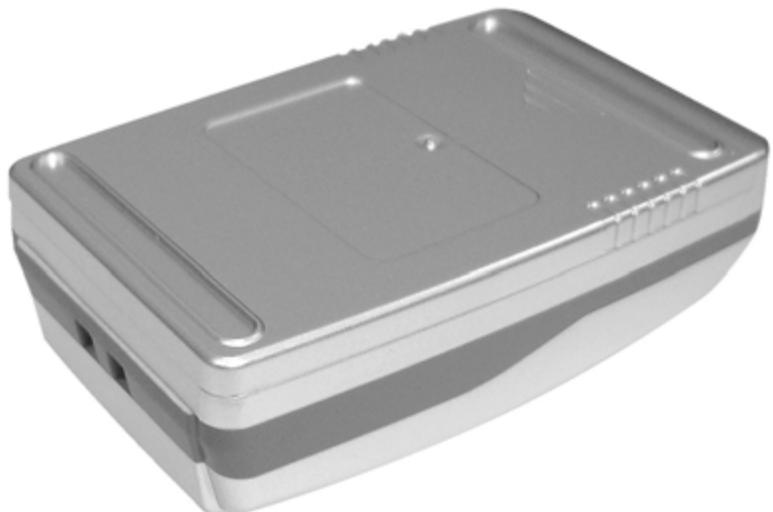

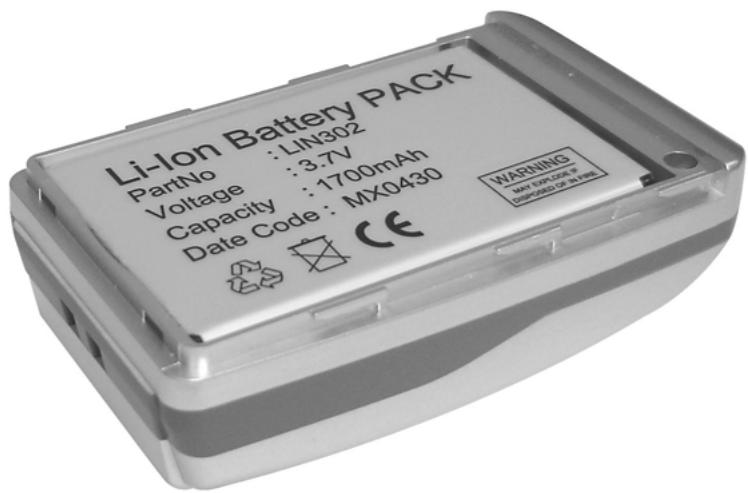

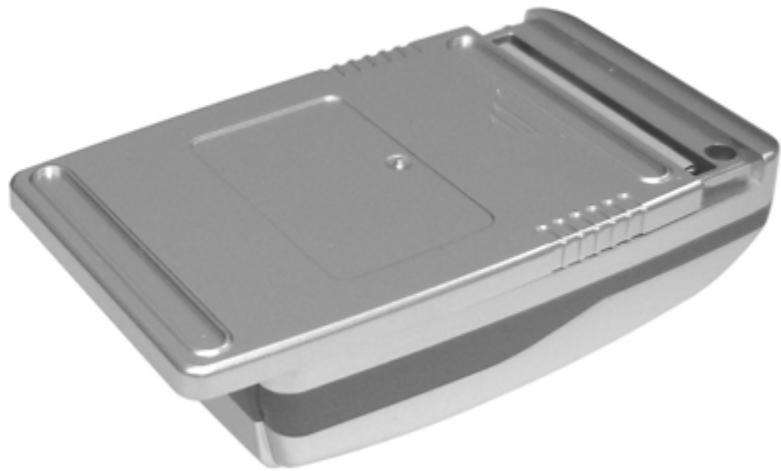

Schéma 2. Sortez la pile en tirant sur la languette

Scheme 3. Placez la nouvelle pile dans le BT-338

Schéma 4. Faîtes aller la pile dans le BT-338

Scheme 5. Gissez le couvercle de la pile pour refermer

Scheme 6. Gillesz le couvercle de la pile pour refermer

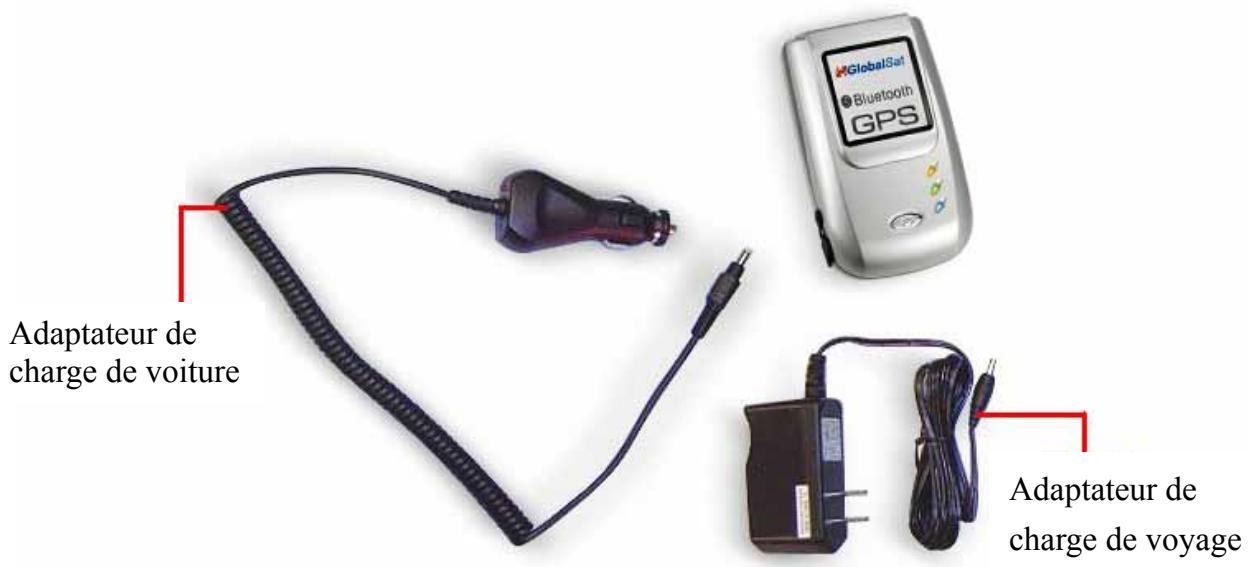

1.3 Accessoires

2. Introduction

Le BT-338 est un récepteur GPS avec une interface Bluetooth et une antennae active pour une grande sensibilité de pistage du signal. Avec une puce à faible consommation électrique SiRF star III et toutes les fonctions ( mises à jour Single Sat dans une visibilité réduite, performance de canyon urbain supérieure, FoliageLock pour un pistage de signal faible, etc.), le BT-338 est parfait pour des intégrations de système y compris PDA, Smart phone, PC de Tablette ou portable avec des équipements Bluetooth. Il répond à une grande variété d'applications servant de systèmes de direction et de navigation en extérieur.

2.1 Emballage

Avant de commencer, assurez-vous que votre emballage inclut les éléments suivants. Si un élément vient à manquer ou est endommagé, veuillez contacter immédiatement votre revendeur.

Récepteur GPS Bluetooth
CD avec Mode d'Emploi et Programme de Test.
Chargeur électrique CA
Chargeur électrique CC de voiture

2.2 Bouton d'Allumage

Mise en marche:

Presse le bouton d'allumage pendant 1 seconde jusqu'à ce que la LED état GPS s'allume.

Eteindre:

Pressez le bouton d'allumage pendant 1 seconde jusqu'à ce que la LED état GPS s'éteigne.

2.3 Fiche Electrique

La fiche électrique vous permet de connecter un chargeur électrique CC de voiture (inclus) ou un chargeur électrique CA (inclus) pour recharger la pile interne. Veuillez prendre note que les specifications électriques sont 5V, 1.2 A avec centre à pôle positif.

2.4 Fonctions LED

LED d'Etat Bluetooth (Bleue):

• Clignote (lentement) --- Pas de connexion établie avec un apparéil Bluetooth.
• Clignote (rapidement) --- Connexion avec un autre apparéil Bluetooth.

LED d'Etat GPS (Verte):

LED d'Etat de Pile (Rouge/Jaune):

• Rouge --- L'énergie de la pile est très faible. Rechargez immédiatement.
• Jaune --- Charge de la pile en cours.
  LED éteinte --- La pile est en partie ou entièrement chargée.

2.5 Fonction d'Economie d'Energie

Lorsque vous lancez le Récepteur GPS Bluetooth BT-338, s'il n'est pas connecté à tout autre apparéil dans les 10 minutes, il s'éteindra automatiquement, et toutes les LEDs aussi de façon simultanée.

3. Spécifications

3.1 Spécifications du Systeme

3.2 Spécifications Bluetooth

4.1. Pour PDA avec Bluetooth incorpore

1. Allumez le BT-338
2. Veuillez consultier le mode d'emploi du PDA pour activer le Bluetooth du PDA en le connectant au BT-338. Certains PDAs peuvent avoir besoin d'une clef Bluetooth, celle-ci est "0000".
3. Vérifiez le numéro du port COM utilisé par Bluetooth.
4. Activez le logiciel de navigation/mapping et sélectionnez le port COM correcte et le taux de baud: 38400

4.2. Pour PDA avec Carte Compact Flash Bluetooth

1. Allumez le BT-338
2. Veuillez consultier le mode d'emploi de la Carte Compact Flash Bluetooth pour lui permettre de se connecter au BT-338. Certains appareils Bluetooth peuvent avoir besoin d'une cef Bluetooth, celle-ci est "0000".
3. Vérifiez le numéro du port COM utilisé par Bluetooth (Exemple COM 6).
4. Activez le logiciel de navigation/mapping et selectionnez le port COM correcte et le taux de baud: 38400

4.3. Pour Portable avec Apparel Bluetooth

1. Allumez le BT-338
2. Veuillez consultier le mode d'emploi de l'appareil Bluetooth pour lui permettre de se connecter au BT-338. Certains appareils Bluetooth peuvent avoir besoin d'une clef Bluetooth, celle-ci est "0000".
3. Verifiez le numero du port COM utilisé par Bluetooth (Exemple COM 6).
4. Activez le logiciel de navigation/mapping et selectionnez le port COM correcte et le taux de baud: 38400.

Note: L'appareil Bluetooth dans la plupart despossède une caractéristique "auto-detected" afin que vous n'ayiez pas besoin de selectionner le Taux de Baud.

5. Comment tester votre Récepteur GPS Bluetooth?

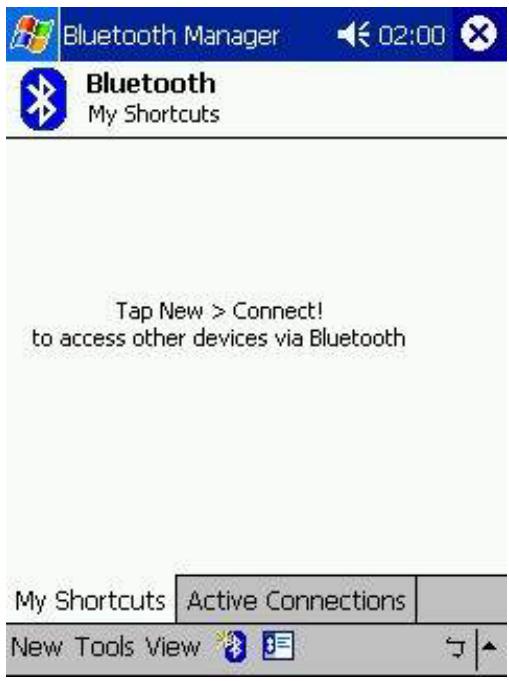

5.1 Connexion Bluetooth

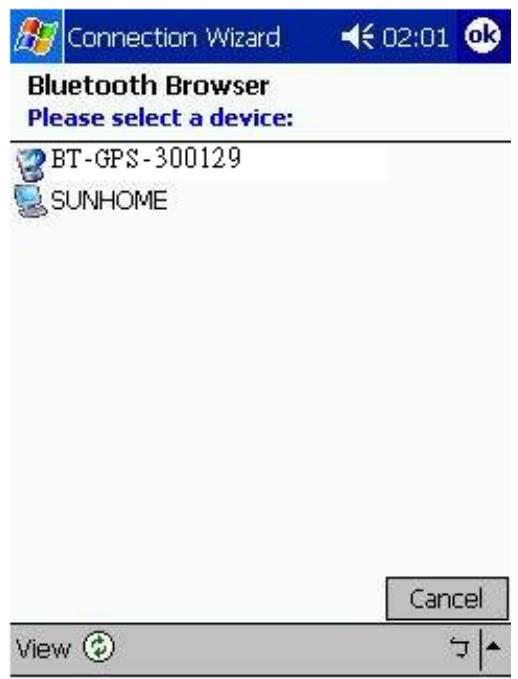

Etape 1

Tapotec "Tapoter ici pour désir un apparéil"

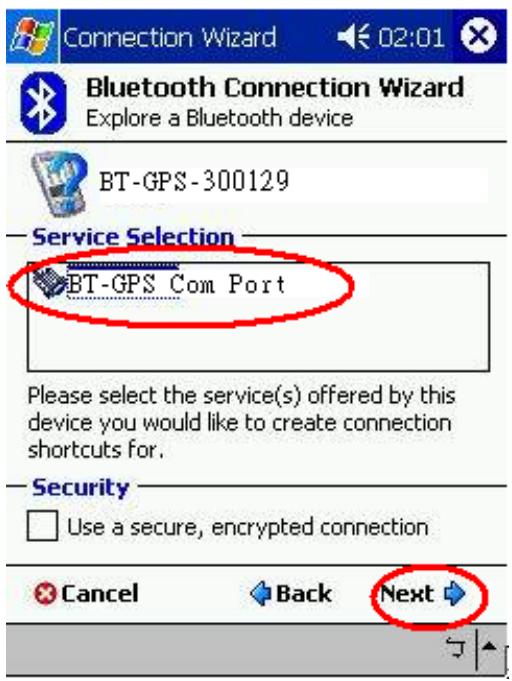

Etape 4

Tapotecz sur "BT-GPS-300129"

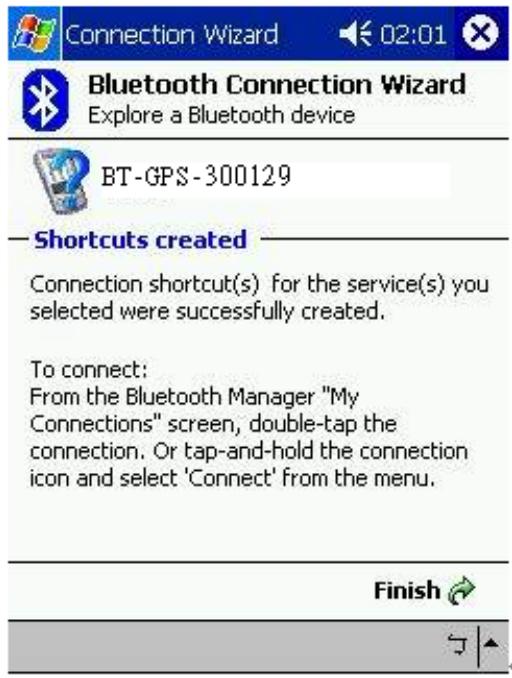

Etape 5

Sélectionnez "BT-GPS Com Port"
Tapotecz sur "Suivant"

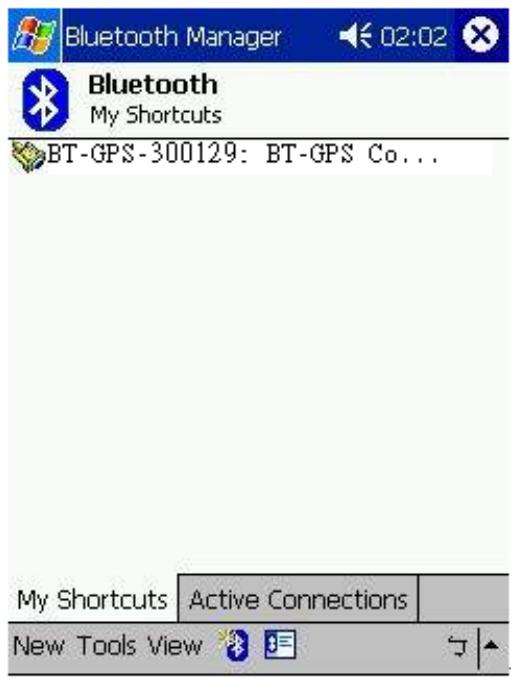

Etape 6

Tapotecz sur "Finir"

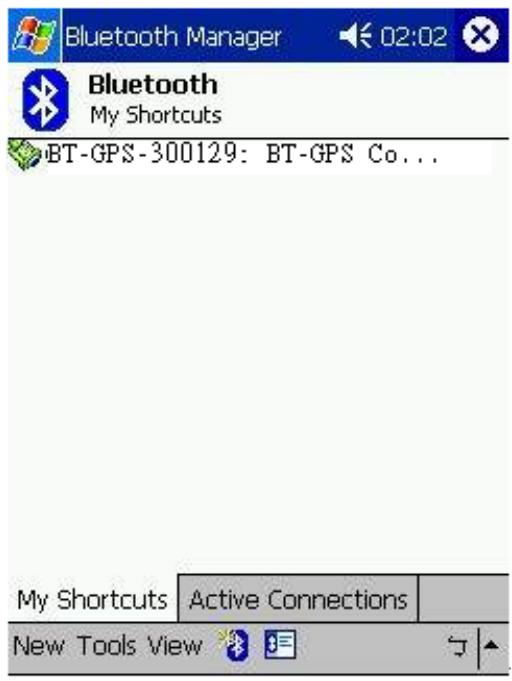

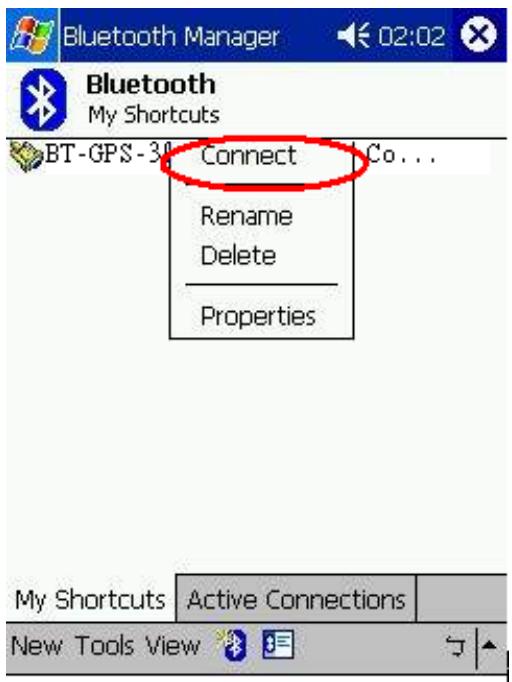

Etape 7

Maintenez "BT-GPS-300129:BT-GPS Co."

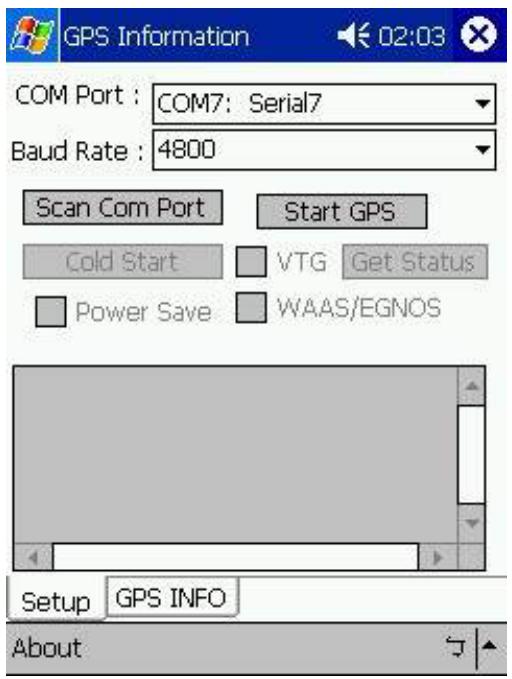

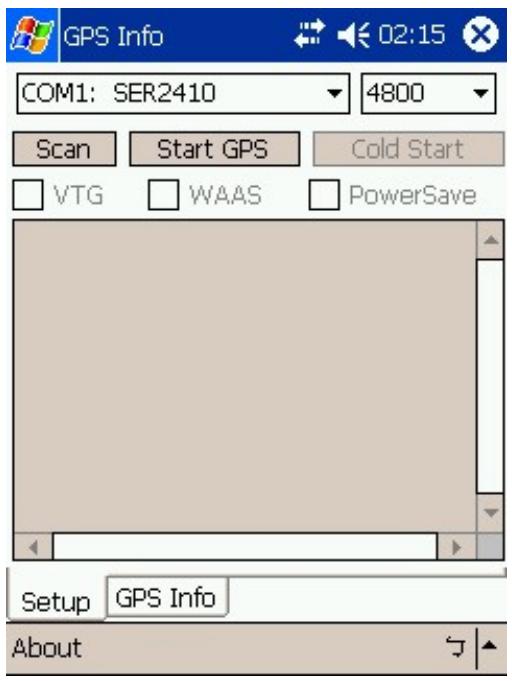

Etape 8

Tapotecz sur "Connector"

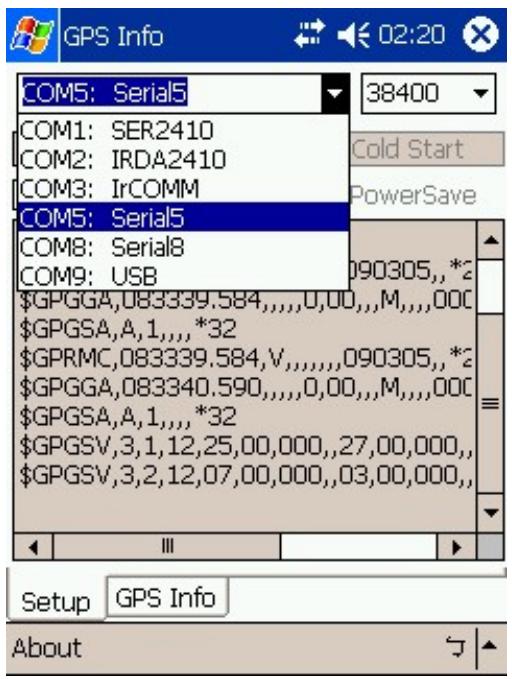

Etape 9

Sélectonné le Port COM correcte

Etape 10

Tapotecz sur "Lancer GPS"

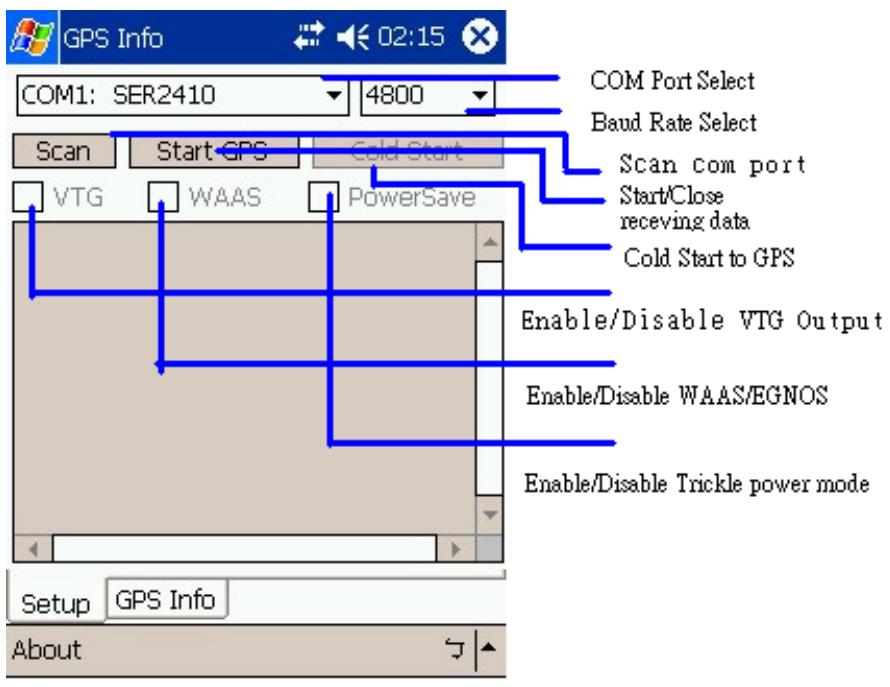

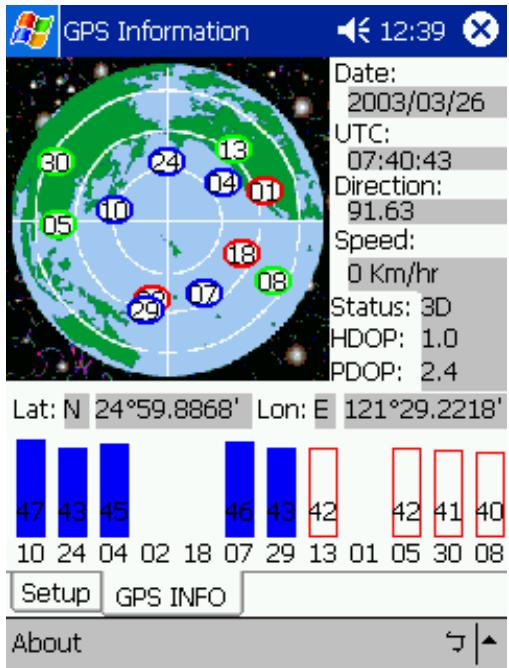

5.2 Utilisez le Programme GpsInfo pour tester le Récepteur GPS

Le programme de test ne supporte que les plateformes PDA basées sur Microsoft Windows CE & Pocket PC.

1. Activez "GPSinfo.exe" pour executer la procEDURE d'installation du programme de test (via PC et ActiveSync).
2. Activez le programme "Informations de GPS" depuis "Démarrer Fichiers du Programme" du PDA.

Voici la description du programme de test "Informations de GPS":

L'utilisateur doit selectionner le Port COM, le Taux de Baud (38400) et cliquez sur le bouton [Lancer GPS] pour commencer a receivevoir des données GPS.

Note: L'appareil Bluetooth dans la plupart despossède une caractéristique "auto-detected" afin que vous n'ayiez pas besoin de selectionner le Taux de Baud.

Dépannage

Impossible de connecter le Bluetooth

A) Vérifiez si l'indicateur Bluetooth GPS clignote normalement. Un clignotement toutes les trois secondes signifie que le produit se trouve dans le mode d'attente; un clignotement par seconde signifie que le Bluetooth est déjà en ligne.
B) Vérifiez que le niveau d'énergie de la pile soit suffisant. Si la LED rouge s'allume, c'est que le niveau de la pile est insuffisant. Veuillez la recharger jusqu'à ce que l'indicateur s'éteigne (recharge terminée).

Le GPS ne peut pas etre positionné

A) Vérifiez si l'indicateur GPS opère normalement ou non. S'il est constament allumé, c'est que le GPS est en cours d'opération; si l'indicateur clignote, c'est que le GPS est déjà positionné.
B) Si le GPS ne peut pas être positionné pour longtemps, appliquez le logiciel d'information du GPS pour effectuer un démarrage à froid en premier, puis déplacez vers un espace ouvert en effectuant la tâche de positionnement.

Vérifiez si le niveau électrique est suffisant. Si la LED rouge s'allume, c'est que le niveau de la pile est insuffisant. Veuillez la recharger jusqu'à ce que l'indicateur s'éteigne (recharge terminée).
