Intitulé	Description
Type de produit	Carte tuner TV PCMCIA
Caractéristiques techniques principales	Réception de signaux DVB-T, DVB-C, et analogiques
Alimentation électrique	Alimentation par le port PCMCIA, pas de source externe nécessaire
Dimensions approximatives	Longueur : 12 cm, Largeur : 5 cm, Épaisseur : 1 cm
Poids	Environ 100 g
Compatibilités	Compatible avec les systèmes d'exploitation Windows
Fonctions principales	Enregistrement de programmes TV, lecture de chaînes en direct, support de la fonction PVR
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces spécifiques disponibles sur demande
Sécurité	Utiliser dans un environnement sec, éviter les chocs physiques
Informations générales utiles	Vérifier la compatibilité avec votre ordinateur avant l'achat

FOIRE AUX QUESTIONS - CINERGY HT PCMCIA MANUAL HARDWARE TERRATEC

Comment installer le TERRATEC CINERGY HT PCMCIA sur mon ordinateur ?

Pour installer le TERRATEC CINERGY HT PCMCIA, insérez la carte PCMCIA dans le port approprié de votre ordinateur. Assurez-vous que l'ordinateur est éteint lors de l'installation. Une fois la carte insérée, allumez l'ordinateur et suivez les instructions à l'écran pour installer les pilotes.

Quels sont les systèmes d'exploitation compatibles avec le TERRATEC CINERGY HT PCMCIA ?

Le TERRATEC CINERGY HT PCMCIA est compatible avec les systèmes d'exploitation Windows 7, 8, et 10. Assurez-vous de vérifier les mises à jour des pilotes pour garantir la compatibilité.

Que faire si le produit n'est pas détecté par mon ordinateur ?

Si le TERRATEC CINERGY HT PCMCIA n'est pas détecté, essayez les étapes suivantes : vérifiez que la carte est correctement insérée, redémarrez l'ordinateur, et assurez-vous que les pilotes sont correctement installés. Vous pouvez également essayer de l'insérer dans un autre port PCMCIA.

Comment mettre à jour les pilotes du TERRATEC CINERGY HT PCMCIA ?

Pour mettre à jour les pilotes, visitez le site Web de TERRATEC, recherchez le modèle CINERGY HT PCMCIA et téléchargez les derniers pilotes disponibles. Suivez les instructions d'installation fournies.

Le produit fonctionne-t-il avec des logiciels de télévision tiers ?

Oui, le TERRATEC CINERGY HT PCMCIA est généralement compatible avec divers logiciels de télévision tiers. Vérifiez la documentation de chaque logiciel pour vous assurer de sa compatibilité avec votre carte.

Que faire si l'image est pixelisée ou saccadée ?

Si l'image est pixelisée ou saccadée, vérifiez la qualité de votre signal de réception. Assurez-vous que l'antenne est correctement positionnée et que le câble est en bon état. Vous pouvez également essayer de réduire la résolution dans les paramètres du logiciel de télévision.

Comment désinstaller le TERRATEC CINERGY HT PCMCIA ?

Pour désinstaller le TERRATEC CINERGY HT PCMCIA, accédez au Panneau de configuration, puis à 'Programmes et fonctionnalités'. Trouvez le logiciel associé à la carte, sélectionnez-le et cliquez sur 'Désinstaller'. Retirez ensuite la carte du port PCMCIA.

Le TERRATEC CINERGY HT PCMCIA nécessite-t-il une alimentation externe ?

Non, le TERRATEC CINERGY HT PCMCIA est alimenté par le port PCMCIA de votre ordinateur et ne nécessite pas d'alimentation externe.

MODE D'EMPLOI CINERGY HT PCMCIA MANUAL HARDWARE TERRATEC

Installation du matériel et des pilotes

Manuel français

Version : 12.06.2006

Conformité CE

Nous :

déclarons que le produit :

auquel se rapporte cette déclaration, coïncide avec les normes et documents de normalisation suivants :

1. EN 55022 Class B
2. EN 55024

Les conditions d'exploitation et milieux d'utilisation suivants doivent être assurés :

Zones d'habitation, zones commerciales et industrielles, et petites entreprises

Cette déclaration se base sur :

Le(s) rapport(s) du laboratoire d'essais CEM

1. CCED

Les informations contenues dans ce document peuvent à tout moment être modifiées sans préavis et ne font l'objet d'aucune obligation de la part du vendeur. Aucune garantie ni présentation, directe ou indirecte, n'est donnée concernant la qualité, l'aptitude ou l'efficacité pour une utilisation déterminée de ce document. Le fabricant se réserve le droit de modifier à tout moment le contenu de ce document ou / et les produits correspondants sans être obligé d'en avertir une personne ou une organisation. Le fabricant n'est en aucun cas responsable des dommages résultant de l'utilisation ou de l'incapacité d'utiliser ce produit ou cette documentation, même si l'éventualité de tels dommages est connue. Ce document contient des informations qui sont soumises au droit d'auteur. Tous droits réservés. Aucun extrait ou partie de ce manuel ne peut être copié ou envoyé sous quelle forme que ce soit, de quelle manière que ce soit et dans quel but que ce soit sans l'autorisation écrite express du détenteur des droits d'auteur. Les noms de produits et de marques mentionnés dans ce document ne le sont qu'à titre d'identification. Toutes les marques déposées et les noms de produits ou de marques mentionnés dans ce document sont la propriété enregistrée du propriétaire respectif.

©TerraTec® Electronic GmbH, 1994 - 2006. Tous droits réservés (12.06.2006).

Sommaire

Caractéristiques clés. 7 Configuration système requise. 8 Contenu du coffret. 8

Présentation rapide du matériel. 9

Raccordement du matériel et installation des pilotes. 10 L'interface PCMCIA. 10 Installation des pilotes sous Windows XP (Service Pack 2 minimum) 10

Raccordement de l'antenne 11 Installation du calculél ArcSoft TotalMedia 2 11 Capture à partir de sources vidéologiques 12 Annexe A - Foire Aux Questions (FAQ) 13 Annexe B - Caractéristiques techniques 13 Annexe C - Le service chez TerraTec 14

Nous sommes heureux que vous ayez besoin d'un système de récepteur TerraTec et vous félicitons pour ce choix. Avec la carte Cinergy HT PCMCIA de la série Cinergy de TerraTec, vous venez d'acheter un produit à la pointe de la technologie PC/TV et nous sommes convaincus qu'elle vous réservera de grands moments de plaisir, que vous l'utilisiez en stationnaire ou en déplacement. Avant de nous attarder plus en détail sur les différents points, voici déjà un petit aperçu de tout ce qui vous attend :

La télévision numérique au format express.

Télévision et radio - mobiles et flexibles comme jamais auparavant. La carte Cinergy HT PCMCIA vous permet de voir les émissions de divertissement et d'informations sur l'ordinateur portable - où que vous soyez! Cette carte TV avec radio intégrée (TNT uniquement) reçoit aussi bien la télévision numérique terrestre de l'AVIR (TNT) que les signaux analogiques conventionnels (câble, antenne hertzienne, récepteur satellite) avec le son stéréo en très haute qualité. Vous serez donc toujours au courant de ce qui se passe dans le monde. La carte Cinergy HT PCMCIA est également prête à affronter les développements des années prochaines grâce à son récepteur de radio via la TNT!

Aucune connaissance technique spéciale n'est nécessaire pour l'installation. Insérez la carte Cinergy HT PCMCIA simplement dans un emplacement PCMCIA libre de votre ordinateur portable, raccordez l'antenne TNT fournie, le cable TV ou même le récepteur satellite en utilisant ses sorties analogiques, et installez les logiciels joints. Déclenchez la détection automatique des canaux pour rechercher tous les programmes disponibles! La carte Cinergy HT PCMCIA est ainsi idéale pour regarder la télévision numérique ou analogue chez soi et au bureau, par exemple en vacances ou sur la terrasse de vos amis. Tout est possible!

Peu importe comment vous utilisez votre carte PCMCIA - vous ne devrez jamais renoncer au comportement habituel. Le guide électronique des programmes vous aide à retrouver les émissions vouluès et à programmer les enregistrements. Vous trouverez des informations complètes sur les émissions actuelles comme d'habitude dans le télétexte. Et si vous devez vous lever au cours d'une émission, pas de problème : la solution s'appelle timeshift ; cette fonction enregistre la partie que vous ne voyez pas sur le disque dur et vous pouvez reprendre l'émission ultérieurement à l'endroit où vous vous êtes levé.

La solution idéale pour tous les amateurs de feuilletons ou les collectionneurs est le magnétoscope numérique intégré. Programmez l'enregistrement d'une émission à l'avance ou appuyez sur le bouton d'enregistrement pendant le cours de l'émission – et l'émission enregistrée est stockée sur votre disque dur en qualité DVD (MPEG 2). Il ne vous reste plus qu'à effacer les pages publicitaires inclues dans l'enregistrement puis à graver le résultat final sur CD ou DVD – tout est très simple puisque vous utilisez une seule interface utilisateur conviviale.

La connexion d'un magnétoscope ou d'un lecteur DVD aux entrées vidéo analogiques (Composite, S-Video) du Cinergy HT PCMCIA est tout aussi simple à réaliser. Vous pourrez ensuite par exemple numériser vos anciennes cassettes avec les films de famille, ou faire une copie de sauvegarde tout à fait légale de vos films sur DVD.

Mais le logiciel ArcSoft TotalMedia 2 fourni a davantage de fonctions : tout comme avec un centre multimédia à part entière, vous pouvez écouter de la musique, regarder des DVD ou votre collection de photos, ou préparer une sorte de diapos de vacances.

Nous vous remercions et vous souhaitons beaucoup de succès

... vous équipe TerraTec

Caractéristiques clés.

• Programmes TV numériques ou analogiques sur l'ordinateur portable via PCMCIA
• Son stéréo pour la TV numérique et analogique
• Enregistrements programmes à l'avance et timeshifting
• Prise en charge EPG / informations sur les programmes
• Téléxte
• Alimentation électrique via l'emplacement PCMCIA
• Enregistreur vidéo numérique avec prise en charge MPEG2 intégrale
• Entrées vidéoanalogiques : S-Video, Composite
• Entrée audio stéréo (mini-jack 3,5 mm)
• Garantie 2 ans

Configuration système requise.

Intel Pentium 4 / AMD Athlon XP CPU 2 GHz ou supérieur ou ordinateur bloc-notes certifié Centrino - Windows XP avec Service Pack 2 - 512 Mo de RAM - 1 emplacement PCMCIA libre - 300 Mo d'espace libre sur le disque dur - Lecteur CD/DVD pour l'installation des pilotes - Matériel audio avec support DirectX - Carte graphique avec pilotes DirectDraw et support intégré video - Lecteur CD-R/DVD-R pour la réalisation de CD/DVD video - Réception TV analogue ou numérique (TNT) via cable ou antenne hertzienne

Contenu du coffret.

• TerraTec Cinergy HT PCMCIA Antenne articulée
• CD-ROM d'installation et de logiciels
• Manuel (sur CD-ROM)
• Bordereau d'accompagnement
• Documents d'enregistrement
• Guide d'installation rapide

Présentation rapide du matériel.

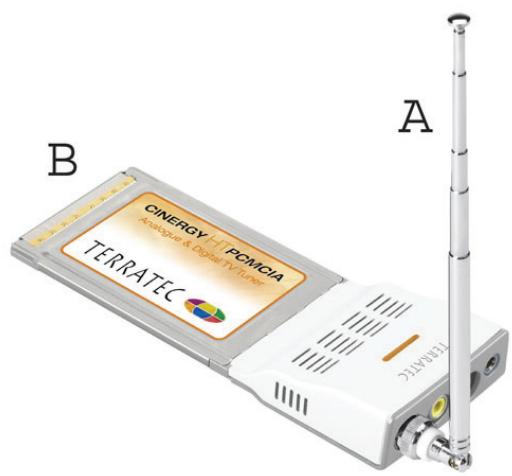

La Cinergy HT PCMCIA et ses accessoires.

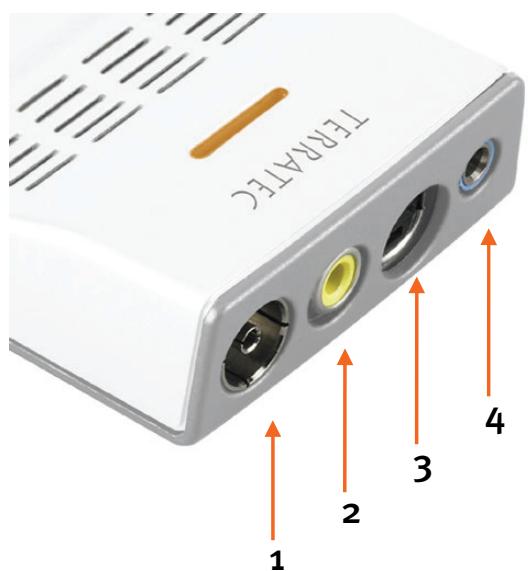

1. Entrée antenne
2. Entrée Composite
3. Entrée S-Viséo
4. Entrée audio stéréo

A: Antenne articulée

B: Carte TV PCMCIA

Connexion PCMCIA

Insérez avec précaution la carte (B) à fond dans l'emplacement PCMCIA de l'ordinateur portable.

Entrée antenne

Insérez la sortie de l'antenne articulée (A) fournie dans l'entrée de la carte (1) si vous pouze receivevoir la TNT. Connectez l'antenne directement à la carte. Si vous receivez la TNT ou la télévision analogique avec une antenne traditionnelle (sur le toit de la maison) ou si vous pouze utiliser votre abonnement au cable (analogique), connectez également votre cable d'antenne directement à la carte (1).

Entrées vidéo/audio

Si vous souhaitez numériser des sources vidéo analogiques, vous aurez besoin des entrées vidéo S-Video (3) ou Composite (4). Si vous souhaitez, en outre, également enregistrer le son, alors branchez votre source son à l'entrée audio stéréo. (4)

Raccordement du matériel et installation des pilotes.

Les étapes suivantes vous décrivent le raccordement de la Cinergy HT PCMCIA à l'ordinateur et l'installation des pilotes.

L'interface PCMCIA.

La norme PCMCIA offre aux utilisateurs d'ordinateurs portables une technique compacte et sur tout rapide adressée via le contrôleur PCMCIA. Les avantages de PCMCIA sont la flexibilité et la variabilité des possibilités d'application. Pour l'installation, suivez les instructions suivantes :

1. AllumezYOUR ordinateur et attendez que le système d'exploitation soit entièrement opérationnel. Insérez maintenant la carte Cinergy Hybrid HT PCMCIA dans l'emplacement PCMCIA de votre ordinateur portable.
2. Veuillez poursuivre avec l'installation des pilotes.

Installation des pilotes sous windows XP (servicepack 2 minimum)

Après l'insertion de la carte Cinergy HT PCMCIA dans un emplacement PCMCIA de l'ordinateur, Windows indique dans une infobulle dans la barre d'outils qu'un nouveau matériel a été détecté – la Cinergy HT PCMCIA. L'assistant d'installation Windows démarre.

Insérez le CD-ROM d'installation et de logiciels TerraTec Cinergy HT PCMCIA dans le lecteur de CD-ROM et annulez la tentative de connexion à la mise à jour de Windows. Si cette requête n'apparaît pas, cela signifie que votre système n'est pas doté du ServicePack 2. Pour cela, vérifiez les paramètres de votre système ou contactez votre revendeur.

Dans l'étape suivante, sélectionnez « Installer le logiciel automatique (recommandé) » et cliquez sur Suivant pour installer les pilotes.

Dès que l'assistant d'installation trouve les pilotes sur le CD-ROM d'installation et de logiciels, il signale que les pilotes n'ont pas répondu aux exigences du test Windows Logo. Vous pouvez ignorer cette remarque et continuer en cliquant sur « Poursuivre l'installation »

Une fois que les fichiers des pilotes ont été copiés, terminez l'installation en cliquant sur « Terminer »

Windows affiche une nouvelle infobulle signalant que l'installation de la Cinergy HT PCMCIA a réussi. Vous pouvez maintenant poursuivre avec l'installation des logiciels.

L'installation a été terminée avec succès.

Pour vérifier que tout s'est bien déroulé correctement, ouvrez le gestionnaire de périphériques (Démarrer → Paramètres → Panneau de configuration → Système → Onglet Périphériques → Gestionnaire de périphériques) et développez l'entrée Contrôleurs son, vidéo et jeu (en cliquant sur le signe +). Si l'entrée Cinergy HT PCMCIA n'est pas repérée par un point d'interrogation jaune, cela signifie que l'installation a réussi.

Raccordement de l'antenne

Reliez directement l'antenne ou votre câble d'antenne à l'entrée antenne de la carte TV (entrée la plus à gauche).

Emplacement de l'antenne. Evitez la proximité de consommateurs électriques qui émettent des rayonnements électromagnétiques. Il s'agit en particulier des ordinateurs, des téléviseurs, des fours à micro-ondes et des équipements similaires. Evitez de placer l'antenne à proximité d'acier ou de fer à béton armé. Positionnez l'antenne à proximité d'une fenêtre. Placez l'antenne aussi haut que possible.

Il n'est malheureusement pas encore possible de recevoir partout les signaux TV numériques avec la petite antenne articulée. Il est parfois préférable d'utiliser l'antenne de la maison située sur le toit ou une antenne extérieure active, en particulier dans les zones de réception limitrophes. L'antenne articulée ne permet pas de recevoir les signaux analogiques.

Installation du logiciel arcsoft totalmedia 2

Accédez tout d'abord à votre lecteur de CD-ROM. Double-cliquez sur le symbole du lecteur et sélectionnez une langue. Suivez les instructions du menu d'installation du logiciel « ArcSoft TotalMedia 2 » (AutoDémarrer → Français → TotalMedia2). Suivez les instructions de l'assistant d'installation et terminez l'installation en cliquant sur « Terminer ».

Attention : lors de l'installation du logiciel, il est impératif que la Cinergy HT PCMCIA soit installée et reliée à l'ordinateur portable.

Après le démarrage du logiciel, vous pouvez cliquer sur le lien « Configuration » du menu « TV » pour chercher les canaux. Mais accédez tout d'abord aux « Paramètres vidéo » et sélectionnez le tuner que vous souhaitez utiliser (TNT ou analogique). Enregistrez la configuration en cliquant sur « Enregistrer ». Sélectionnez « Recherche/Modifier la liste des chaînes » et démarrez la détection automatique des canaux en cliquant sur « Démarrer ». À la fin du cycle de recherche, enregistrez la liste des canaux en cliquant sur « Enregistrer ». Vous pouvez ensuite (de retour au menu principal) regarder vos émissions en sélectionnant le menu « TV ». Vous pouvez consulter l'aide de TotalMedia 2 en appuyant sur la touche « F1 »

Capture à partir de sources vidéo analogiques

Pour capturer des séquences vidéo à partir d'une source vidéo analogue, sélectionnez le menu « Video ». Cliquez sur le bouton « Capturer ». Cliquez sur « Suivant » dans la fenêtre de l'assistant. Le menu de capture principal est affiché. Sélectionnez la durée de la série capturée et le titre de la série dans le champ Nom de fichier. Avant de commencer la capture, la source doit être configurée. Cliquez sur le bouton « Paramètres ». La fenêtre affichée contient tous les réglages importants pour la capture. Cliquez sur le bouton « Détection automatique du signal vidéo » si vous voulez que la source soit identifiée automatiquement ou modifiez les paramètres manuellement. Cliquez sur « Enregistrer » pour retourner dans le menu de capture et commencer l'enregistrement.

Annexe a - foire aux questions (FAQ).

Vous pouvez accéder à la « Foire Aux Questions (FAQ) » en passant par le menu AutoDemarrer du CD-ROM fourni. Si le menu n'est pas exécuté automatiquement après l'insertion du CD de logiciel et d'installation, sélectionnez votre lecteur de CD-ROM et exécutez le fichier auto-run.exe. Sélectionnez l'option de menu « FAQ »

Remarque : vous trouverez la version FAQ actuelle sous

http://supporten.terratec.net/

Généralités

• Norme PCMCIA CardBus
• Prise en charge des pilotes : Windows XP (SP2) Plug&Play
• Alimentation 5, o V DC (PCMCIA Bus powered)
• Consommation de courant maximale : 1 A DC Couleurs du boîtier : blanc/métal
• Dimensions : 140 x 53 x 19 mm
• Garantie 2 ans

Syntoniseur

• Bande VHF III K5-K12 (174 MHz - 230 MHz)
• Bande UHF IV / V K21-K69 (470 MHz - 862 MHz) Impédance d'entrée : 75 ohms
• Démodulation COFDM (QAM16/QAM64)
• Technologie synthétiseur PLL

Annexe c - le service chez terratec.

« Rien ne va plus » n'est pas agréable, mais peut arriver même dans les meilleurs systèmes. Le cas échéant, l'équipe de TerraTec vous apportera volontiers conseil et assistance.

Service d'assistance téléphonique, internet.

En cas de problème sérieux que vous ne pouvez résoudre, seul ou avec ce manuel, avec l'aide d'un ami ou de votre revendeur, contactez-nous directement.

Si vous disposez d'un accès à Internet, consultez tout d'abord nos offres S. A. V. & support technique sous http://supporten. terratec. net/. Vous y trouverez des réponses aux questions fréquemment posées (FAQ) et un formulaire de demande de support technique par courrier électronique.

Dans le cas contraire, vous trouvez les numéros de téléphone des services d'assistance technique sur le bordereau d'accompagnement.

Que vous nous contactiez par l'intermédiaire du formulaire électronique ou par téléphone, vous aurez impérativement besoin des informations suivantes :

- Numéro d'inscription, - cette documentation.

En outre, il est préféable que lors de l'appoint, vous soyez proche du périphérique afin de faire directement les manipulations que nos techniciens vous demanderont de faire. Lorsque vous contactez notre SAV, notez le nom du collaborateur qui se chargera de votre dossier. Vous en aurez besoin en cas de défaut avéré, si vous nevez envoyer le périphérique de garantie.
