PULSAR ELLIPSE PREMIUM 500 - Onduleur MGE - Notice d'utilisation et mode d'emploi gratuit

Marque	MGE
Modèle	PULSAR ELLIPSE PREMIUM 500
Type de produit	Onduleur (UPS)
Puissance apparente	500 VA
Technologie	Onduleur interactif (ligne interactive)
Forme d'onde en batterie	Sinusoïdale simulée
Nombre de prises	2 à 4 prises (selon version)
Ports de communication	USB et série (COM)
Protection ligne de données	Oui (ports RJ45/RJ11)
Logiciel de gestion	Solution-Pac MGE (téléchargeable sur mgeups.com)
Systèmes d'exploitation supportés	Windows 95/98/2000, Linux, Unixware, Novell Netware, Mac OS
Dimensions (L x P x H) estimées	300 x 120 x 180 mm
Poids estimé	5 kg
Alimentation entrée	230 V - 50 Hz
Alimentation sortie	230 V régulé
Autonomie typique (mi-charge)	15-20 minutes
Indicateurs	LED de statut
Protection contre les surtensions	Oui (varistance)
Entretien	Batterie scellée sans entretien remplaçable
Nettoyage	Chiffon sec, ne pas utiliser de liquide
Normes	CE, conformité aux directives

FOIRE AUX QUESTIONS - PULSAR ELLIPSE PREMIUM 500 MGE

Comment connecter mon ordinateur à l'onduleur PULSAR ELLIPSE PREMIUM 500 ?

Utilisez le port USB (câble fourni) pour Windows 98/2000 ou le port série pour systèmes plus anciens (Windows 95, Linux). Installez ensuite le logiciel Solution-Pac disponible en téléchargement sur le site MGE.

Que faire si l'onduleur ne s'allume pas ?

Vérifiez que le câble d'alimentation est branché sur une prise murale fonctionnelle. Si l'onduleur reste éteint, essayez de débrancher toutes les charges et de le rallumer. Si le problème persiste, contactez le support MGE.

Comment remplacer la batterie de l'onduleur ?

Débranchez l'onduleur du secteur et de toutes les charges. Ouvrez le compartiment batterie (vis ou clips), retirez l'ancienne batterie et remplacez-la par un modèle identique (batterie au plomb scellée 12V). Refermez et rebranchez.

Puis-je utiliser l'onduleur avec un Mac ?

Oui, si votre modèle dispose d'un port USB, l'intégration est automatique sous Mac OS 9.0.4 et supérieur. Pour des fonctionnalités avancées, installez le logiciel MGE approprié.

Quelle est la signification des voyants lumineux ?

Le voyant vert indique une alimentation secteur normale. Un voyant orange ou rouge signale une surcharge, une batterie faible ou une anomalie. Consultez le manuel pour le code complet.

Comment protéger ma ligne téléphonique avec cet onduleur ?

Raccordez votre ligne téléphonique, fax ou modem aux ports Data Line Protection situés à l'arrière de l'onduleur. Utilisez le câble fourni et suivez le schéma du manuel pour une protection contre les surtensions.

Est-il possible de configurer l'arrêt automatique de l'ordinateur ?

Oui, avec le logiciel Solution-Pac installé et la connexion USB ou série, vous pouvez programmer un arrêt automatique en cas de coupure prolongée. Configurez les paramètres dans l'interface logicielle.

Que faire en cas de surcharge de l'onduleur ?

Débranchez immédiatement certains appareils pour réduire la charge. La puissance maximale est de 500 VA. Ne connectez que des équipements essentiels (ordinateur, écran) et évitez les imprimantes laser ou autres fortes consommations.

Où télécharger le logiciel Solution-Pac ?

Rendez-vous sur le site www.mgeups.com, rubrique 'Download area'. Vous y trouverez les versions complètes et les mises à jour du logiciel de supervision et de sécurité.

L'onduleur émet un bip sonore régulier. Que faire ?

Un bip continu ou intermittent indique généralement un fonctionnement sur batterie ou une batterie déchargée. Vérifiez l'alimentation secteur. Si le bip persiste sans coupure, la batterie peut être à remplacer.

MODE D'EMPLOI PULSAR ELLIPSE PREMIUM 500 MGE

Logiciel de sécurité et de gestion d'énergie

(pour onduleurs avec port de communication)

Sur les onduleurs disposant d'un port de communication "com. port" (voir au verso de cette notice), il vous est possible d'utiliser des fonctions logicielles de supervision de l'onduleur et de sécurité pour votre système.

Vous trouverez ces logiciels:

soit sur le CD-Rom Solution-Pac s'il est fourni avec votre onduleur. soit en téléchargement libre sur le site WEB de MGE UPS SYSTEMS à l'adresse : http://www.mgeups.com, rubrique "Download area".

En toutes circonstances, le site WEB de MGE UPS SYSTEMS vous permet de télécharger toute mise à jour partielle ou version complète de votre logiciel Solution-Pac.

Sous Windows 2000 et Apple Mac OS > 9.0.4, si votre onduleur MGE UPS SYSTEMS dispose d'un port USB, l'intégration au gestionnaire d'énergie est automatique.

Si vous recherchez des fonctionnalités avancées, vous pouvez installer les logiciels MGE pour Windows 2000 ou Mac OS.

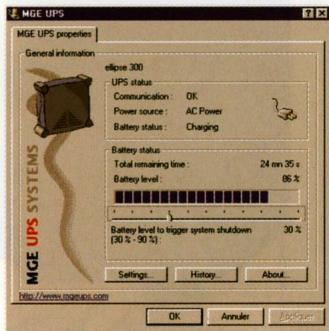

Ecran de supervision de votre onduleur

Communication des ports

Port série

Data line protection Protection ligne de données

Ports de communication

Si votre onduleur est équipé d'un port de communication en face arrière (repéré "com. port"), vous pouvez utiliser les logiciels MGE UPS SYSTEMS pour encourir votre onduleur depuis tout ordinateur et assurer la sécurité automatique de ce système (voir au recto).

Port USB

Si vous souhaitez utiliser des fonctions logicielles de surveillance de votre onduleur (sous Windows 98, Windows 2000,...), raccordez le port USB de l'onduleur à un port USB de votre ordinateur grâce au câble fourni avec votre onduleur. NB: sous Windows 95 et NT 4, il n'est pas possible d'exploiter ces fonctions avec un onduleur ayant un port USB. Utilisez un onduleur MGE UPS SYSTEMS avec port série.

Port série

Siyoussouhaitezutiliserdes fonctions logiciellesde surveillance devoire ondulier(sousWindows95/98, Windows2000, Linux, Unixware, Novell Netware...), raccordece port serea un port sereidevotrecordateurgraceau cordonfourniacavecotresondulier. InstallesequenselelogicielSolution-Pac ofMGEUPSYSTEMS.

Protection de la ligne de données

Si votre onduleur est équipé de ports identifiés "data line protection", vous pouvez accroître la protection de leurs matières en éliminant les surtensions et perturbations qui peuvent être véhiculées par les lignes de données (lignes téléphoniques, fax, modem, lignes réseaux informatiques,...). Pour cela, raccordez votre ligne de données en utilisant le cordon fourni et en suivant les instructions/schemas du manuel utilisateur de votre onduleur.
