LG2 - Générateur de lignes laser TRIMBLE - Notice d'utilisation et mode d'emploi gratuit

Marque	TRIMBLE
Modèle	LG2
Type de produit	Générateur de lignes laser
Précision	6 mm à 15 m
Portée nominale	15 m (jusqu’à 30 m selon conditions)
Classe laser	2 (635 nm)
Alimentation	2 piles C-cell alcalines (LR14)
Autonomie des piles	30 heures (alcalines)
Température de fonctionnement	0 °C à 45 °C
Dimensions (L x l x H)	36 x 30,5 x 20 cm
Poids	1,3 kg
Angles préréglés	90°, 67,5°, 45°, 22,5° (avec rapporteur intégré)
Fonctions principales	Projection de deux faisceaux laser croisés pour alignement, angles et mise à l’équerre
Contenu du coffret	Laser, manuel utilisateur, piles, cible réfléchissante, lunettes laser
Garantie	Limitée à 1 an
Entretien et nettoyage	Nettoyer les lentilles avec nettoyant pour verre et chiffon doux ; ne pas immerger
Stockage	Dans son coffret, retirer les piles en cas de stockage >30 jours
Sécurité	Ne pas regarder directement le faisceau ; utiliser les lunettes fournies pour la visibilité
Réparabilité	Contacter un centre agréé Trimble ; toute réparation non autorisée annule la garantie

FOIRE AUX QUESTIONS - LG2 TRIMBLE

Comment installer les piles dans le laser LG2 ?

Dévissez la porte du compartiment à piles (vis en sens inverse des aiguilles d'une montre). Insérez deux piles C-cell en respectant la polarité (+ et -) indiquée à l'intérieur. Replacez la porte et revissez.

Quels sont les angles préréglés disponibles ?

Le laser LG2 propose les angles de 90°, 67,5°, 45° et 22,5°, sélectionnables à l'aide du rapporteur intégré.

Comment vérifier la calibration du laser ?

Effectuez un test de précision sur une surface d'au moins 10 m x 5 m en traçant des points et en mesurant l'écart. Pour une distance A-C de 10 m, l'écart A-E doit être inférieur à 3 mm. Si ce n'est pas le cas, contactez un service agréé.

Peut-on utiliser le laser en extérieur ?

Oui, mais la portée peut être réduite en plein soleil (15 m nominal, jusqu'à 30 m dans de bonnes conditions). Pour augmenter la visibilité, utilisez la cible réfléchissante et les lunettes fournies.

Comment nettoyer les lentilles du laser ?

Utilisez un nettoyant pour verre de bonne qualité et un chiffon doux. N'utilisez pas de chiffon sec ou de nettoyant abrasif qui pourrait rayer les lentilles.

Le laser est-il étanche ?

Non, ne plongez jamais le laser dans l'eau. Rangez-le dans son coffret et évitez l'humidité. Si le coffret est humide, laissez-le sécher avant d'y placer l'appareil.

Que faire si le laser ne s'allume pas ?

Vérifiez que les piles sont installées correctement (respectez la polarité) et qu'elles sont neuves. Le laser est protégé contre l'inversion de polarité, donc aucun dommage ne survient si les piles sont mal installées.

Comment utiliser les lunettes laser fournies ?

Les lunettes augmentent la visibilité du faisceau en conditions lumineuses. Elles ne sont pas des lunettes de protection. Utilisez-les brièvement pour repérer le point de référence ; une utilisation prolongée peut affecter la vision des couleurs.

Quelle est la durée de vie des piles ?

En utilisation continue, les piles alcalines C-cell offrent environ 30 heures d'autonomie. Retirez les piles si le laser est stocké plus de 30 jours.

Le laser est-il garanti ?

Oui, le LG2 bénéficie d'une garantie limitée d'un an contre les vices de matériaux et de fabrication. La garantie est annulée en cas de réparation non autorisée ou de mauvaise utilisation.

MODE D'EMPLOI LG2 TRIMBLE

Manuel de l'utilisateur

Merci d'avoir choisi le laser LG2 Spectra Precision® Laser faisant partie de la gamme Trimble® des lasers portatifs de précision. Cet outil simple d'un employe facile vous permet de générer deux lignes sur le sol aux angles de pour le plan de surface y compris le revêtement decarrelage, dalles, briques, tapis et bois dur. Différent des lignes tracées à la craie, le LPG2 projette deux faisceaux laser sur le mastic ou le béton mouillé. Des angles précisés de, 67,5°,, et 22,5° sont établis facilement grâce au rapporteur intégré du LG2.

Avant d'employer le laser, veuillez lire attentivement le manuel de l'opérateur. Vous y trouvez des informations sur la mise en station, l'utilisation et l'entretien du laser. Les termes ATTENTION et Remarque sont mentionnés fréquemment. Chacun de ces termes représente un niveau de risque ou de problèmes. ATTENTION indique un danger ou une pratique dangereuse qui pourrait aboutir à une lésion mineure aux personnes ou à un dommage de l'appareil. Remarque indique des informations importantes n'ayant pas trait à la sécurité.

Vos commentaires et suggestions sont les bienvenus; veuillez nous contacter à l'adresse suivante :

ATTENTION: Il faut retirer les batteries lorsqu'on entrepose le laser pendant plus de 30 jours.

1. Faites tourner les vis en sens inverse d'horloge et retirez la porte du compartiment des batteries.
2. Retirez les batteries du compartiment.
3. Installez/retirez les deux batteries C-cell.

Note: Lors de l'installation des batteries, veillez à respecter le schéma de disposition des bornes positives (+) et négatives (-) à l'intérieur du compartiment. Le laser est muni d'une protection contre la polarité inverse. Si les batteries sont installées incorrectement, le laser ne subit aucun dommage.

1. Insérez les batteries dans le compartiment.
2. Replacez la porte du compartiment des batteries. Insérez les vis et faites-les tourner dans le sens-retrograde.

Mise en station et utilisation du laser

1. Pressez le bouton marche / arrêt.
2. Positionnez le laser de façon appropriée aux exigences de votre application.
3. Si nécessaire, alignez le(s) faisceau(x) laser à un point ou aux points de référence. La cible autonome augmente la visibilité des faisceaux.
4. Utilisez les faisceaux laser comme des références de ligne.

Note: Lors de la vérification des angles de précision (90°, 67.5°, 45°, et 22.5°) ou l'équarrage des murs, les faisceaux laser peuvent être alignés aux murs ou avec un déport de ceux-ci.

Contrôle des angles de précision

Caracteristiques

Laser

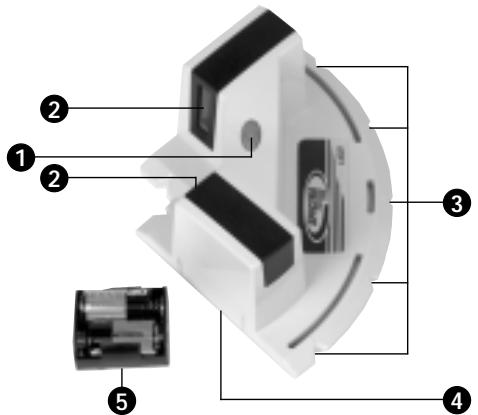

1 Bouton marche / arrêt (mise sous/hors tension) 2 Lentille 3 Référence d'angle (90^, 67, 5^, 45^, et 22, 5° ) 4 Compartment des batteries Paquet de batteries

-3-

Mise à l'équerre des murs

-7-

Cible

Surface à réflexion • Marques de référence Support de cible

Lunettes laser

1 Tempes ajustables Trous de sécurité 3 Lentille

-4-

Installation des dalles

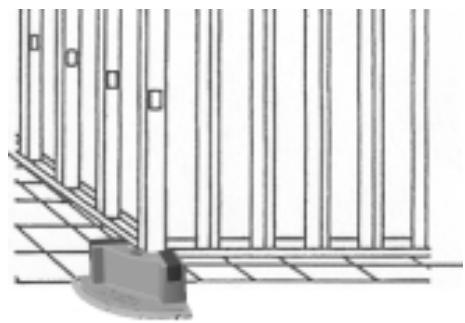

Equerre de recoupe contre les murs et accessoires

Établissement des angles communs (90°, 67,5°, 45° et 22,5°)

1. Marquez le point sur le sol auquel les faisceaux laser se croisent (point A).
2. Utilisant les références d'angle comme un guide, marquez le point sur le sol correspondant à l'angle que vous pouvez établir (point B).
3. Faites tourner le laser afin que la référence d'angle se trouve sur le point B. Vérifiez que les faisceaux laser se croisent toujours au point A.

-9-

Augmentation de la visibilité des faisceaux

Il est possible d'augmenter la visibilité des faisceaux lors du travail sous des conditions trop claires, telles que près des fenêtres ou sur les murs extérieurs.

1. Travailliez vers le laser.
2. Utilisez la cible.
3. Utilisez les lunettes laser.

ATTENTION: N'utilisez pas ces lunettes comme des lunettes de protection. Note: Les trouss de sécurité peuvent être utilisés pour attacher un cordon afin de tenir les lunettes autour du col et disponibles lorsqu'elles sont nécessaires.

Note: Il faut utiliser les lunettes seulement pour établir le point de référence. Si vous les utilisez pendant plus de temps que nécessaire, vous pourriez affecter la sensibilité des yeux à voir les couleurs.

-10-

\section*{Caractéristiques techniques}

Précision	6 mm @ 15 m
Plage de fonctionnement*	15 m nominal, jusqu'à 30 m
Classe de laser	2
Type de laser	635 nm
Type de batterie	2 batteries C-cell alcaline
Durée de vie de batterie	30 heures (alcaline)
Plage de température de fonctionnement	0° à 45°C
Dimensions (L x L x H)	36 x 30,5 x 20 cm
Poids	1,3
Contenu du coffret	Laser, manuel de l'utilisateur, batteries, cible, et lunettes laser
Garantie	Limitée à un an
*Selon les conditions ambiantes

Notification aux clients européens

Pour les informations concernant le recyclage du produit,

Veuillez visiter: www.trimble.com/environment/summary.htm

Recyclage en europe

Pour le recyclage de DEEEE Trimble appelez: [phone], et demande le

Le responsable DEEE, ou

expédiez une demande pour les instructions de recyclage à

Trimble Europe BV

Maintenance et entretien

Vous obtiendrez des années de service de votre laser en suivant les recommandations de maintenance et d'entretien de ce manuel. Quelle que soit la qualité avec laquelle on conçoit le produit, il se produit toutefois des incidents et les problèmes les plus courants associés à ces incidents sont regroupés dans les domaines suivants. Tout dommage porté au laser à la suite d'une mauvaise maintenance et d'un mauvais entretien annule la garantie.

Précautions à prendre lors d'une manipulation

Lors du transfert du laser d'un endroit ou d'un chantier à un autre, transportez-le dans sa caisse protectrice.

Nettoyage du système

Maintenez toujours les lentilles propres pour obtenir une performance et précision maximales. N'utilisez qu'un nettoyant de verre de bonne qualité et un chiffon doux pour nettoyer les parties externes du laser et de ses lentilles.

ATTENTION: Un chiffon sec ou un nettoyant organique abrasif pourrait rayer ou endommager ces surfaces

ATTENTION: Ne plongez pas le laser dans un liquide.

Entreposage

Lorsque vous n'utilisez pas le laser, rangez-le dans son coffret.

ATTENTION: Ne rangez pas le laser dans un coffret humide.

En cas d'humidité, laissez sécher le coffret avant d'y entreposer le laser.

ATTENTION: Il faut retirer les batteries lorsqu'on entrepose le laser pendant plus de 30 jours.

Contrôle de la calibration

Avant chaque utilisation, veillez à contrôler si le laser de poche ne porte pas de traces de dommages. En cas de chute du laser ou s'il a été soumis à rude épreuve, sa précision doit être contrôlée.

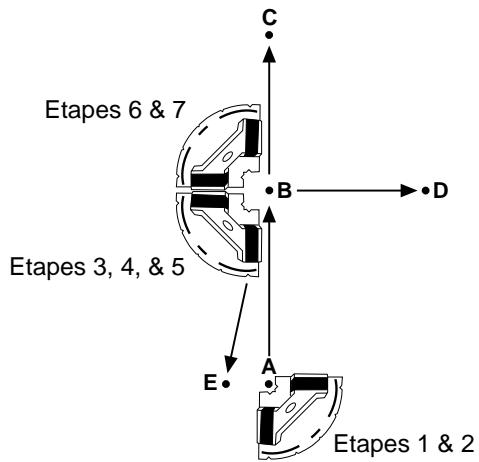

Référez-vous à l'esquisse pour l'emplacement du laser à chaque étape et pour l'emplacement des marques effectuées à chaque étape. Vous pouvez effectuer toutes les marques sur le sol en suivant le faisceau jusqu'au sol. Toutes les marques sont au centre du faisceau.

Trouvez une zone d'au moins 10m× 5m

1. Marquez un point (A) sur le sol à une extrémité de la pièce.
2. Installez le laser de sorte que les faisceaux laser se croisent au-dessus du point A avec l'un des faisceaux dirigé vers l'extrémité éloignée de la pièce.
3. Marquez un point (B) sur le sol à peu près au centre de la pierce, sur la ligne laser.

Note: Afin d'assurer la précision, les distances de B à A, à C et à D devraient être égales.

1. Marquez un point (C) sur le mur éloigné près de ou sur le sol.
2. Installez les lasers de sorte que les faisceaux laser se croisent au-dessus du point B, en vous assurant que l'un des faisceaux se trouve sur le point C. Marquez le point D.
3. Faites tourner le laser de sorte que les faisceaux laser qui se croisent se trouvent au-dessus du point B, en vous assurant qu'un faisceau se trouve au-dessus du point D et l'autre pointe en direction du point A. Marquez le point E aussi près que possible du point A.

-11-

Mise au rebut des batteries

Certains États ou autorités locales ont des réglementations qui concernnent la mise au rebut des batteries. Veillez à éliminer les batteries déchargees d'une manière appropriée.

Sécurité des appareils laser

Cet appareil à laser utilise un laser de Classe 2, qui est conforme au cahier des charges se basant sur les normes IEC825-1/EN60825 (la Classe 2 étant basée sur 21CFR 1041). Ce laser peut être exploité sans nécessiter de mesures de protection supplémentaires. Toutefois, comme avec le soleil, il faut veiller à ne jamais regarder directement la source de lumière.

ATTENTION: Ne regardez jamais directement dans le faisceau laser.

Veuillez tenir le laser hors de portée des enfants.

-15

Garantie

Trimble garantit le laser Spectra Precision Laser LG2 contre tout vice de matériaux et de fabrication pendant une durée d'un an. Cette période de garantie est en vigueur à partir de la livraison du système par Trimble ou par un agent/agréé à l'acheteur, ou dès qu'il est mis en service par un agent en tant que composant destiné à la location ou à la démonstration.

En outre, les accessoires sont des articles couverts par la garantie standard d'une année par Trimble. Tous les autres composants non fabriqués par Trimble mais vendus comme parties du système tels que les trépieds et tiges de nivellement, porteront une garantie de 90 jours ou la garantie du fabricant, en adoptant la clause la plus favorable des deux.

1. Mesurez la différence entre les points A et E, effectuez une comparaison comme décrit ci-dessous:

Longueur ou distance de la pièce entre A et C	Angle de 90° est en calibration si la distance entre A et E est:
10 m	<3 mm

Si la différence est supérieure aux indications du tableau, prenez contact avec votre centre de service/agree local pour échanger ou remplacer le laser.

Trimble ou son Centre de Service après-vente agree réparera ou replacera à son choix toute pièce défectueuse des composants qui ont été signalés pendant la période de garantie. Une carte d'enregistrement de la garantie doit être complétée correctement et déposée auprès du Trimble Service Department avant tout consentement à une réparation ou remplacement sous garantie. Les frais de déplacement et indemnités journalières si nécessaires, vers et à partir de l'endroit où les réparations sont effectuées, seront facturés à l'acheteur aux tarifs en vigueur.

Les clients doivent envoyer les produits au réparateur/agréé Trimble le plus proche pour les réparations sous garantie, port payé.

Dans les pays possédant des filiales Trimble dotées d'un service de réparation, les produits réparés seront retournés aux clients port payé.

Toute preuve de négligence, d'utilisation anormale, d'accident ou de toute tentative visant à réparer l'équipement par un personnel que celui agréé par l'usine en utilisant des pièces Trimble agrées ou recommandées, annule automatiquement la garantie.

Des précautions particulières ont été prises pour assurer l'étalonnage du laser; toutefois, l'étalonnage n'est pas couvert par cette garantie. La conservation de l'étalonnage est de la responsabilité de l'utilisateur.

Ce qui précède affirme la totale responsabilité de Trimble en ce qui concerne l'achat et l'utilisation de son équipement. Trimble ne sera pas tenu responsable de toute perte, conséquence ou dommages conséquents de quelque nature que ce soit.

Cette garantie remplace toutes les autres garanties, sauf ce qui est précisé ci-dessus, y compris une garantie de qualité marchande ou d'adéquation à un usage particulier, et elles sont ainsi déclinées. Cette garantie remplace toutes les autres garanties, explicites ou implicites.
