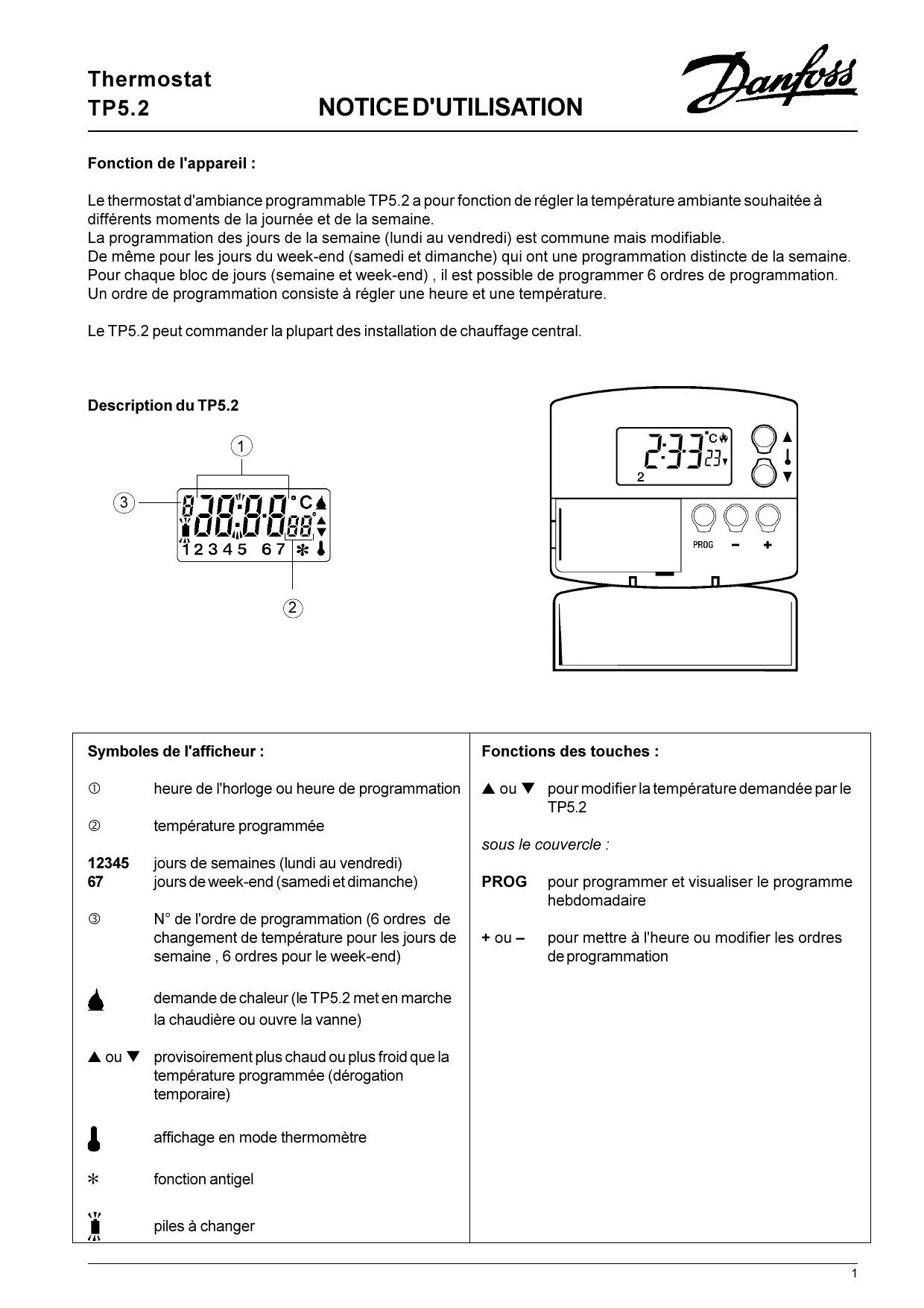

MODE D'EMPLOI TP5.2 DANFOSS
Fonction de l'appareil :
Le thermostat d'ambiance programmable TP5.2 a pour fonction de régler la température ambiantesouhaitée à différents moments de la journée et de la semaine.
La programmation des jours de la semaine (lundi au vendredi) est commune mais modifiable.
De même pour les jours du week-end (samedi et dimanche) qui ont une programmation distincte de la semaine.
Pour chaque bloc de jours (semaine et week-end), il est possible de programmer 6 ordres de programmation.
Un ordre de programmation consiste à régler une heure et une température.
Le TP5.2 peut commander la plupart des installations de chauffage central.

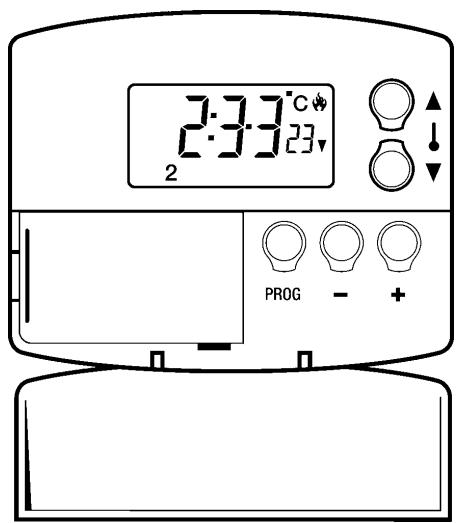

Description du TP5.2
Symboles de l'afficheur :
① heures de l'horloge ou heures de programmation
② température programmée
12345 jours de semaine (lundi au vendredi) 67 jours de week-end (samedi et dimanche)
③ N° de l'ordre de programmation (6 ordres de changement de température pour les jours de semaine, 6 ordres pour le week-end)
demande de chaleur (le TP5.2 met en marche la chaudière ou ouvre la vanne)
ou provisoirement plus chaud ou plus froid que la température programme (dérogation temporaire)
affichage en mode thermomètre
* fonction antigel
piles à changer
Fonctions des touches :
ou pour modifier la température demandée par le TP5.2
sous le couvercle :
PROG pour programme et visualiser le programme hebdomadaire
- ou - pour permettre l'heure ou modifier les ordres de programmation
Mise en marche
Ouvrir le couvercle pivotant
Le TP5.2 est livré avec 2 piles
1,5 V alcalines type bâton LR6. Mettre les piles en place dans le compartiment en respectant les polarités.
L'affichage sera celui-ci :
(si la température ambiante au voisinage du TP5.2 est supérieure à 20°C, le symbole de flamme ne s'affichera pas).
Les 2 points clignotants au
milieu de l'affichage indique que le TP5.2 est en mode normal de fonctionnement.
Réinitialisation
Cette manœuvre doit être faite lors de la mise en service, ou si l'on souhaite revenir au programme pré-établi. Elle peut être nécessaire si le TP5.2 affiche des valeurs erronées, à la suite par exemple de perturbations électriques.
Presser simultanément les 4 touches △, ▽, + et -.
Programmation
Maintenant, à chaque pression de la touche PROG, vous visualiserez successivement les écrans suivants :
- réglage de l'heure
- réglage du jour - réglages des 6 ordres de programmation pour les jours de la semaine (12345) - réglages des 6 ordres de programmation pour les jours du week-end (67)
- puis retard à l'affichage normal de fonctionnement
Qu'est-ce qu'un ordre de programmation ?
C'est une demande de température à une heure donnée. Chaque ordre est repéré par un chiffre compris entre 1 et 6. L'ordre N°1 sera par exemple une température de 20°C à 6h30.
Réglage de l'heure
Appuyer sur PROG, l'écran affiche:
Utiliser les touches ^+ et - pour régler l'heure et les minutes. Maintenir la touche appuyée pour un défilement rapide.
Réglage du jour
Appuyer de nouveau sur PROG, l'écran affiche:
Utiliser les touches + et - pour régler le jour : lundi=1, mardi=2,... dimanche = 7.
Visualisation et modification du programme
Le TP5.2 possède un programme pré-établi, très facilement modifiable par l'utilisateur.
Le tableau suivant indique ces programmes d'usine.
| Ordre N° | jours 12345 | jours 67 |
| (semaine) | (week-end) |
| heure | temp. | heure | temp. |
| 1 | 6:30 | 20°C | 7:00 | 20°C |
| 2 | 8:30 | 15°C | 16:00 | 21°C |
| 3 | 11:30 | 20°C | 23:00 | 15°C |
| 4 | 13:30 | 15°C | 0:00 | 15°C |
| 5 | 16:30 | 21°C | 1:00 | 15°C |
| 6 | 22:30 | 15°C | 1:59 | 15°C |

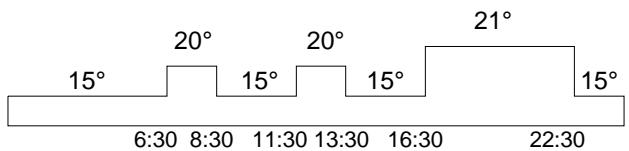

On peut représenter ainsi ces programmes :
jours 12345 (semaine)
jours 67 (week-end)
La visualisation ou la modification de ces programmes s'effectue après le réglage de l'heure et du jour.
Appuyer de nouveau sur PROG, l'écran affiche :
Il s'agit de l'ordre N°1 (chiffre
1 en haut à gauche de
l'afficheur) pour les jours de la semaine (bloc de chiffres
12345 en bas de l'afficheur).
Pour modifier cet ordre de programmation, appuyer sur :
- ou - pour changer l'heure de l'ordre
- ▲ou▼pour changer la température souhaitée
Appuyer de nouveau sur PROG pour afficher l'ordre suivant et ainsi de suite.
Après avoir visualisé les 6 ordres de la semaine et les 6 ordres du week-end, l'affichage revient en mode normal de fonctionnement.
Remarque : en mode de visualisation des ordres et en l'absence de manipulation, le TP5.2 revient de lui-même à l'affichage normal au bout de quelques minutes.
J'ai momentanément trop chaud ou trop froid :
Appuyer sur la touche ▲ ou ▼ pour modifier la température demandée (affichée à droite de l'écran).
Au prochain ordre programme (changement de température), la modification est annulée et la température revient au niveau demandé par le programme du TP5.2.
Je reste à la maison un jour de semaine (lundi à vendredi):
et je souhaite avoir toute la journée le programme du weekend.
Appuyer simultanément sur les touches et , les chiffres 67 apparaissent en bas de l'écran en plus du chiffre du jour actuel. Au prochain changement de jour, la modification est annulée et le TP5.2 revient à son programme normal. Pour revenir à tout moment au programme normal "jour de semaine", appuyer 2 fois de suite et simultanément sur les touches et .
et je souhaite maintenir une température hors gel dans la maison. Appuyer simultanément sur les touches et (2 fois de suite en semaine) : l'heure disparaît, l'afficheur indique et. Pour revenir au programme du TP5.2, appuyer de nouveau simultanément sur les touches et .
Je veux provisoirement conserver la même température:
et ne pas tenir compte du programme du TP5.2 (par exemple qu'un est malade à la maison).
Appuyer simultanément sur les touches et (2 fois de suite en semaine) : l'heure disparaît, appuyer sur la touche ou pour obtenir la température souhaitée.
Pour revenir au programme du TP5.2, appuyer de nouveau simultanément sur les touches et .
Je veux connaître la température réelle de la pièce
Ouvrir le couvercle coulissant et appuyer simultanément sur les touches + et -. La température de la pièce s'affiche à la place de l'heure, tandis que la température demandée par le programme du TP5.2 reste affichée à droite de l'écran. Pour revenir en mode d'affichage normal, appuyer de nouveau simultanément sur les touches + et -.
Le symbole de la pile clignote à gauche de l'écran :
Il faut changer les piles ! Elles doivent être replacées dans les 15 jours suivant l'apparition de ce symbole. Le TP5.2 ne nécessite que 2 piles 1,5 V alcalines type bâton LR6. Ouvrir alors le couvercle et retirer les anciennes piles : vous disposez de 5 MINUTES pour remettre les piles tout en conservant votre programme de chauffage.
Pour le TP5.2, la journée commence à 2 du matin et finit à 1h59 le lendemain matin. Il n'est donc pas possible de programmer un ordre au-delà de 1h59.
Les ordres se déroulent toujours selon un ordre croissant : ordre N°1, ordre N°2 etc. ordre N°6.
C'est à dire que l'on ne peut pas régler l'heure de l'ordre N°2 avant l'heure de l'ordre N°1 (et ainsi de suite).
Plage de température : 5 à 30°C
Horloge digitale 24h
Programmation hebdomadaire : 5 jours de semaine et 2 jours de week-end
Programmation journière : 6 changements possibles de température en semaine, 6 pour le week-end
Type de régulation : Chronoproportionnel / Tout ou Rien (sélection par cavalier)
Précision: 0,5 K (degré)
Température ambience maxi.: 40°C
Alimentation : 2 piles alcalines 1,5 V type LR6
Réserve de marche : 5 minutes par condensateur (pour changement des piles)
Charge de contact : 220/240 V c.a. 50 Hz 6(2) A
Type de contact : inverseur unipolaire SPDT
Dimensions (mm) : 110 larg. 88 haut. 28 épais.
Ce produit répond aux exigences des directives CE:
Compatibilité électrolytique (EMC) (89/336/EEC), (92/31/EEC)
Basse Tension
(LVD) (73/23/EEC), (93/68/EEC)
