Type de produit	Dérailleur arrière
Compatibilité	Compatible avec les systèmes de transmission SRAM 3.0
Matériaux	Aluminium et plastique renforcé
Poids	Environ 250 g
Type de transmission	Transmission à 7 vitesses
Fonctions principales	Changement de vitesses fluide et précis
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux et lubrifier les pièces mobiles
Pièces détachées et réparabilité	Pièces de rechange disponibles pour la plupart des composants
Sécurité	Vérifier le bon fonctionnement avant chaque sortie pour éviter les accidents
Informations générales	Idéal pour les cyclistes amateurs et les randonnées occasionnelles

FOIRE AUX QUESTIONS - 3.0 SRAM

Qu'est-ce que le SRAM 3.0 ?

Le SRAM 3.0 est un type de mémoire statique à accès aléatoire, conçu pour offrir des performances élevées et une faible consommation d'énergie.

Comment installer le SRAM 3.0 ?

Pour installer le SRAM 3.0, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les spécifications de tension et de connexion.

Quels sont les problèmes courants rencontrés avec le SRAM 3.0 ?

Les problèmes courants incluent des erreurs de lecture/écriture, des défaillances de connexion et des incompatibilités avec d'autres composants.

Comment résoudre une erreur de lecture/écriture avec le SRAM 3.0 ?

Vérifiez les connexions, assurez-vous que l'alimentation est correcte et testez le SRAM 3.0 avec un autre dispositif pour exclure un problème d'interface.

Quelle est la durée de vie typique d'un SRAM 3.0 ?

La durée de vie d'un SRAM 3.0 dépend de l'utilisation, mais en général, il peut fonctionner pendant plusieurs années dans des conditions normales.

Comment puis-je vérifier si mon SRAM 3.0 fonctionne correctement ?

Utilisez un multimètre pour tester la tension aux bornes et effectuez des tests de lecture/écriture avec un logiciel de diagnostic compatible.

Le SRAM 3.0 est-il compatible avec les systèmes plus anciens ?

La compatibilité dépend des spécifications du système. Consultez le manuel d'utilisation pour vérifier les exigences de compatibilité.

Que faire si mon SRAM 3.0 ne s'allume pas ?

Vérifiez d'abord l'alimentation et les connexions. Si tout est correct, envisagez de remplacer le module SRAM 3.0.

Où puis-je trouver des mises à jour de firmware pour le SRAM 3.0 ?

Les mises à jour de firmware peuvent être trouvées sur le site Web du fabricant, dans la section de support technique.

Comment nettoyer un SRAM 3.0 ?

Éteignez l'appareil et utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les produits chimiques qui pourraient endommager les composants.

MODE D'EMPLOI 3.0 SRAM

Notice d'utilisation

X.0 / X-9 / X-7

5.0/4.0/3.0

Dérailleur arrêté

SRAM

ATTENTION
Merci de lire attentivement cette notice pour assembler et utiliser correctement le produit

COMPATIBILITES

Les dérailleurs arrirée SRAM 1:1 Actuation Ratio sont conçus pour être utilisés avec:
» Manette tournante de SRAM 1:1 Actuation Ratio
» Manette de Trigger de SRAM 1:1 Actuation Ratio
» Cassettes: 11-28, 11-30, 11-32, 12-32, 11-34, 12-34, 14-34
» Chaines : Power Chain SRAM et Shimano® HG & IG
Ensemble pédalier/plateau: 22-32-42/44, 24-34-46, 26-36-46/48
» Câble de haute qualité de diamètre 1,1 ou 1,2 mm
» Gaines de cable incompressibles de diamètre 4 ou 5 mm avec embout de 5,8 mm.

LONGUEUR DE CHAINE

3 Sans passer par le dérailler, enrouler la chaîne entre le plus grand plateau et le plus grand pignon.
- Pour un cadre à suspension arrêté, activer à fond la suspension arrêté pour calculer la plus grande longueur de chaîne possible.
» Ajouter 2 MAILLONS à cette mesure pour obtenir la longueur de chaine ajusté.

RÉGLAGE DU FLOU DE CHÂINE

» Positionner la chaîne sur le plus petit plateau.
Tout en tournant les manivelles, pousser manuelle le dérailler vers l'intérieur jusqu'au plus grand pignon.

Maintainir le déraîleur dans cette position pour effectuer le réglage suivant.

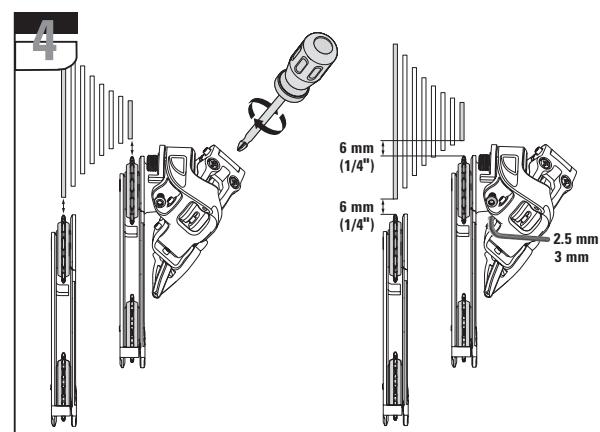

Avec une clé BTR de 2,5 / 3 mm, tournier la vis de tension-B pour que le flou de chaîne soit environ de 6 mm entre le sommet du pignon et le sommet du galet guide.
Tout en pédalant, ajuster le dérailleur et vérifier le flou de chaîne sur tous les pignons.

RÉGLAGE DE L'INDEXATION

Vérifier que la chaîne et le dérailleur arrêtè sont positionnés sur le plus petit pignon.
Couper l'extrémité du cable en s'assurant qu'il est à la binne taillé. Voir le schéma 5 concernant les longueurs recommendées.
Tourné la manette du déraîleur arrêté pour aligner l'indication de vitesse la plus grande avec le plus grand chiffre.
« Devisser à fond le barillet de la manette de dérailleur arrêté dans lesens des aiguilles d'une montre, et revisser sur un tour complet.
Faire coulisser le cable de déraillier arrêt dans sa gaine, dans les rainures de cable du déraillier et dans les arrêts de gaine.
» Positionner le cable de derailleur arrêt dans ses embouts et dans le guide cable sur l'aileron.

Tout en pédalant, faire monter la chaîne d'un pignon

-Si la chaine hésite ou ne se positionne pas sur le pignon suivant, augmenter la tension de cable en tournant le barillet de réglage sous la poignée à l'inversé des aquilles d'une montre.
-Si la chaîne saute au-delà du pignon suivant, diminuér la tension de cable en tournant le barillet de réglage sous la poignée dans le sens des aiguilles d'une montre.

Réperté les deux premières étapes jusqu'à l'obtention d'un réglage de cable précis.
Tout en actionant l'ensemble du pédalier, faire monter et descendre la chaine sur la cassette plusieurs fois de suite pour s'assurer que l'indexation du déraîleur est correctement régisé.

MAINTENANCE

» Nettoyez le dérailleur avec de l'eau savonneuse uniquement.
Rincez le déraîleur à l'eau. Ne huièze que lorsqu' il sera complément seché.

Tout en tournant les manivelles,

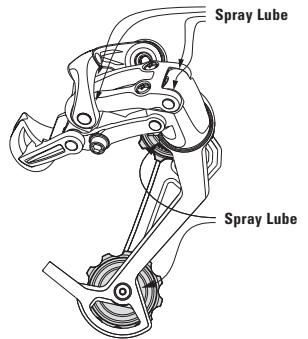

huilez Voir schemat
» Huilez le pivots du parallelogramme

CONSEILS

Un réglage très précès de l'indexation demande des ajustements de la vis de tension B en même temps que le réglage du cable.
» Ne pas utiliser cette vis de tension-B pour régler le dérailleur arrêté et évitier un coindication de la chaîne. Cela ne ferait qu'augmenter le floude chaîne et réduirait l'efficacité des changements de vitesse.

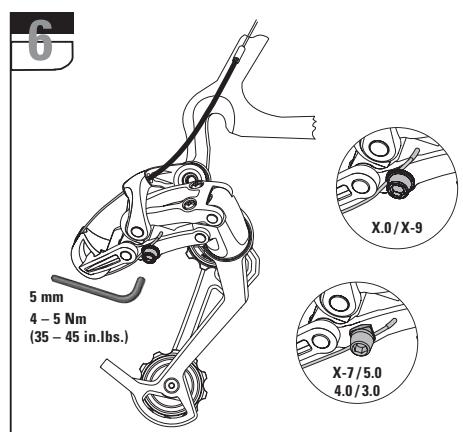

Tirer le cable et le positionner sous la rondelle de fixation de cable.

» Serrer la vis BTR 5 mm de fixation de cable avec.
' Actionner le déailleur et faire rapidement monter et descendre plusieurs fois la chaine sur la cassette. Si le cable se détache, voir les deux premières étapes.
» Positionner la chaîne sur le plus petit pignon.

Instrucciones

X.0/X-9/X-7

5.0/4.0/3.0

Cambiotrasero

Publicado 7/2004

Publ. No. 4006

www.sram.com

COMPATIBILIDAD

» Verplaats de deraillieur met de handaar het grootste tandkrans.
Houd de derailleur in deze positie, verwijl de volgende afstelling worden gedaan.
» Maintenir le déraîleur dans cette position pour effectuer le réglage suivant.
