E 680 - Enceintes acoustiques JAMO - Notice d'utilisation et mode d'emploi gratuit

Marque	JAMO
Modèle	E 680 (série E6)
Type de produit	Enceintes acoustiques (kit home cinéma)
Dimensions (enceinte surround E6SUR)	250 x 170 x 148 mm
Dimensions (enceinte centrale E6CEN)	112 x 480 x 200 mm
Dimensions (caisson de basses E6SUB)	341 x 390 x 390 mm
Poids (E6SUR)	1,8 kg
Poids (E6CEN)	5,5 kg
Poids (E6SUB)	13,5 kg
Impédance	6 ohms
Puissance admissible (E6SUR)	70 W (continue) / 100 W (crête)
Puissance admissible (E6CEN)	100 W (continue) / 140 W (crête)
Amplification du caisson	100 W active
Réponse en fréquence (E6SUR)	90 - 20 000 Hz
Réponse en fréquence (E6CEN)	60 - 20 000 Hz
Réponse en fréquence (E6SUB)	33 - 140 Hz

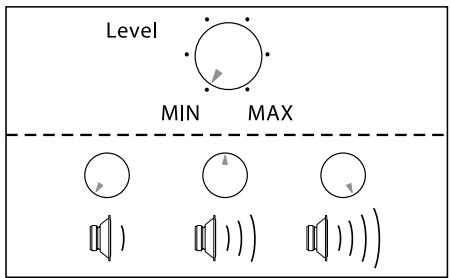

Filtre passe-haut du caisson	Réglable de 40 à 150 Hz
Phase du caisson	Réglable 0° ou 180°
Niveau sonore max (E6SUB)	102 dB
Garantie	2 ans pour l'électronique, 7 ans pour les autres pièces
Entretien	Nettoyage avec un chiffon sec et doux ; éviter l'humidité et les produits abrasifs.
Sécurité	Ne pas ouvrir le boîtier ; ne pas exposer à l'eau ou à des sources de chaleur.
Pièces détachées et réparabilité	Contacter un centre de service agréé ; utiliser uniquement des pièces d'origine.

FOIRE AUX QUESTIONS - E 680 JAMO

Comment brancher les enceintes E 680 ?

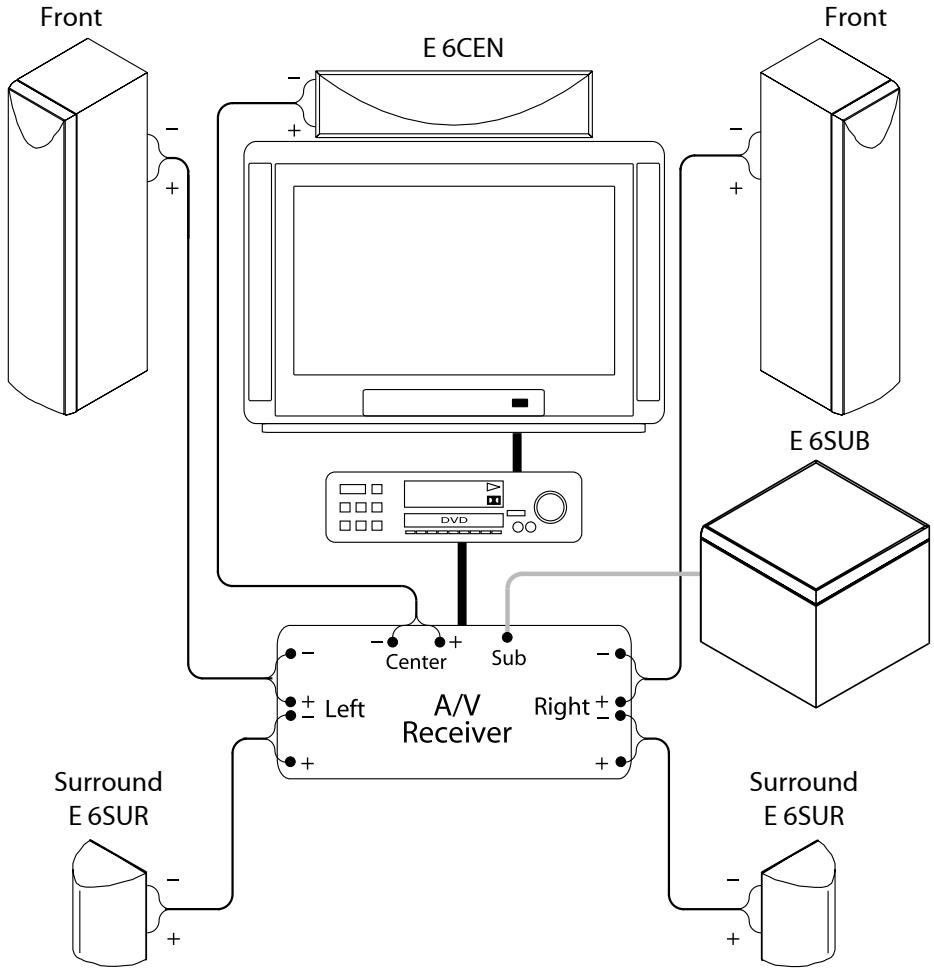

Connectez les enceintes à un amplificateur home cinéma compatible. Utilisez des câbles de qualité avec des connecteurs bananes ou des fiches. Respectez la polarité (+/-) pour une image sonore correcte. Le caisson de basses se branche via une sortie dédiée (subwoofer) de l'amplificateur.

Quelle est l'impédance des enceintes E 680 ?

L'impédance nominale est de 6 ohms pour les modèles E6SUR, E6CEN et E6SUB. Assurez-vous que votre amplificateur supporte cette impédance.

Puis-je utiliser le caisson de basses E6SUB avec un ampli non compatible ?

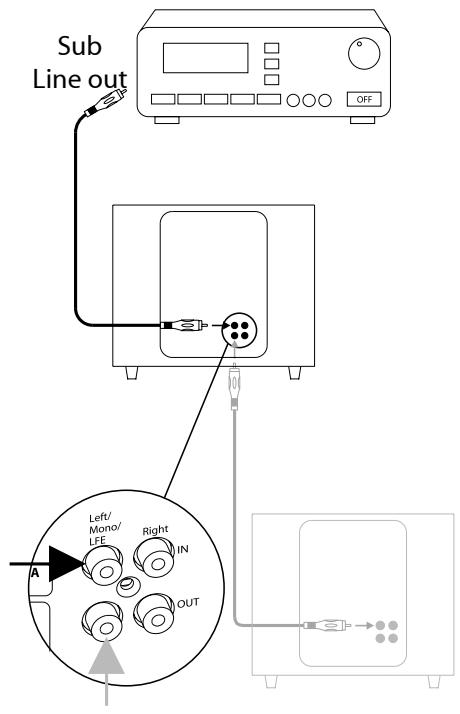

Le caisson E6SUB est actif (amplifié). Il peut être connecté à tout amplificateur disposant d'une sortie subwoofer (niveau ligne). Si votre amplificateur n'a pas de sortie dédiée, utilisez une sortie haut-parleur avec un adaptateur.

Comment régler la phase du caisson de basses E6SUB ?

La phase est réglable sur 0° ou 180°. Ajustez-la pour une intégration optimale avec les enceintes principales. Écoutez un morceau avec des basses continues et basculez la phase : choisissez la position qui donne le plus de poids et de clarté.

Quelle est la puissance recommandée pour l'amplificateur ?

Pour les enceintes E6SUR et E6CEN, utilisez un amplificateur délivrant entre 50 et 100 W par canal (sous 6 ohms). Le caisson E6SUB possède son propre ampli de 100 W.

Où placer les enceintes surround E6SUR pour un son optimal ?

Placez les enceintes surround sur les côtés ou légèrement derrière la zone d'écoute, à hauteur d'oreille ou légèrement au-dessus. Inclinez-les vers le point d'écoute. Évitez les obstacles entre les enceintes et l'auditeur.

Comment entretenir les enceintes E 680 ?

Nettoyez les boîtiers avec un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Protégez les enceintes de l'humidité, de la poussière excessive et de l'exposition directe au soleil.

Que faire en cas de panne des enceintes ?

Vérifiez d'abord les connexions et l'amplificateur. Si le problème persiste, contactez votre revendeur ou un centre de service agréé. N'essayez pas de réparer vous-même, cela annulerait la garantie.

La garantie couvre-t-elle les dommages dus à la foudre ?

Non, la garantie ne couvre pas les dommages résultant d'accidents, d'usages abusifs, de surtensions, de la foudre ou d'autres événements de force majeure. Consultez les conditions détaillées dans la notice.

Puis-je remplacer les haut-parleurs moi-même ?

Le remplacement des haut-parleurs doit être effectué par un centre de service agréé pour préserver la qualité sonore et ne pas annuler la garantie. Utilisez uniquement des pièces de rechange d'origine.

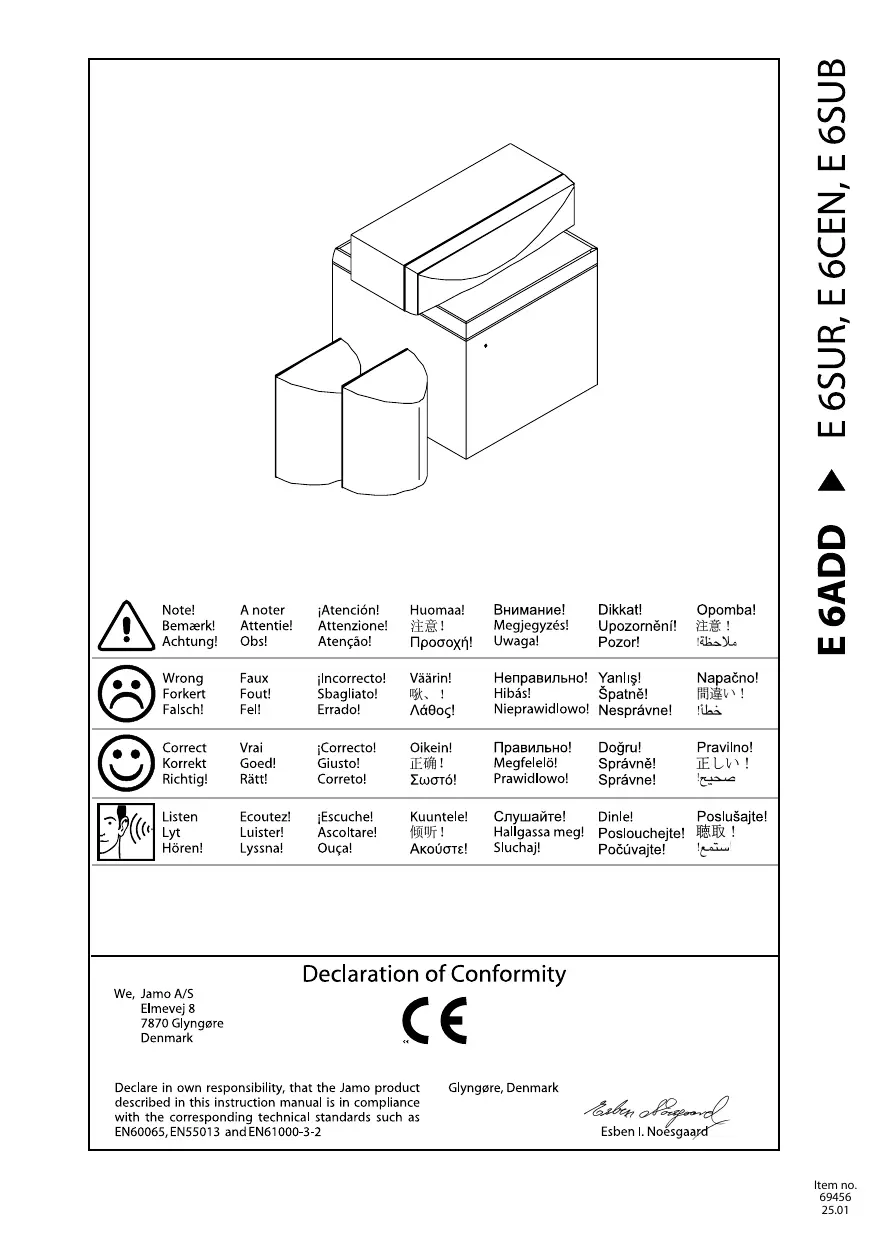

MODE D'EMPLOI E 680 JAMO

Note!

Bemerk!

Achtung!

A noter

Attentie!

Obs!

jAtencion!

Attenzione!

Atenção!

Huomaa!

注意！

Ppoooxn!

BHHMaHHe!

Megegyzés!

Uwaga!

Dikkat!

Upozorneni!

Pozor!

Opomba!

注意！

S OBC = S COD + S_ BOC

Wrong

Forkert

Falsch!

Faux

Fout!

Fel!

Incorrecto!

Sbagliato!

Errado!

Väärin!

啾、！

Aaθoç!

HenpaBnblNo!

Hibás!

Nieprawidlowo!

Yanlis!

Špatné!

Nesprávné!

Napačno!

間違い！

！

Correct

Korrekt

Richtig!

Vrai

Goed!

Ratt!

Correcto!

Giusto!

Correto!

Oikein!

正确！

Σωτό!

Ppabnblho!

Megfelelo!

Prawidlowo!

Dogru!

Správně!

Správné!

Pravilno!

正い！

1

Listen

Lyt

Horen!

Ecoutez!

Luister!

Lyssna!

Escuche!

Ascoltare!

Ouça!

Kuntele!

倾听！

AKOUOTE!

CnywaiTe!

Hallgassa meg!

Sluchaj!

Dinle!

Poslouchete!

Počuvajt!

Poslusajte!

聽取！

！

Declaration of Conformity

We, Jamo A/S

Elmevej 8

7870 Glyngore

Denmark

Declare in own responsibility, that the Jamo product described in this instruction manual is in compliance with the corresponding technical standards such as EN60065,EN55013 and EN61000-3-2

Glyngore, Denmark

1	2

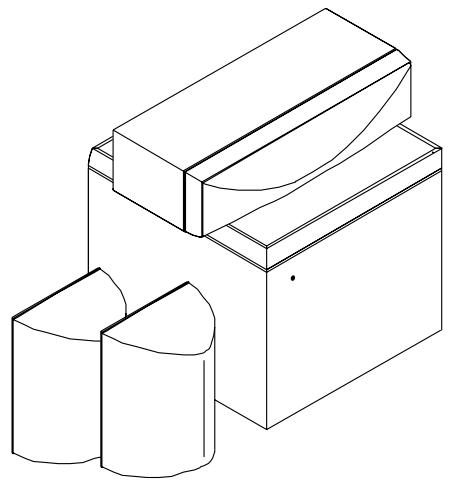

E 6SUB A=|[B]B=|[C])C=|[D])	E 6SUR A=|[O]O=|[O])
E 6ADD 2m/6ft	E 6CEN 2m/6ft
3	6
1 OFF !
2 10mm/0.5in
3 C
4
5

E 6SUB

E 6SUB

7

8

Type. E6SUR

System 3 Way MPD

Woofer. 514'' / 133 ~mm

Midrange. 4" / 102 mm

Tweeter. 1^ / 25mm

Power handling* .70W / 100W

Frequency range. 90 - 20.000 Hz

Impedance 6 Ohm

Dimensions. 250x170x148mm 9,8x6,7x5,8in

Weight. 1,8 kg / 4,0 lb

Type. E 6CEN

System. .2% Way Bassreflex

Woofer. 2× 3^3 / 4 / 80mm

Midrange. 2× 3^3 / 4 / 80mm

Tweeter. 1^ / 25mm

Power handling* 100W/140W

Frequency range. 60 - 20.000 Hz

Impedance. 6 Ohm

Dimensions. 112x480x200mm 4,4x18,9x7,9in

Weight. 5,5 kg / 12,1 lb

Type. E6SUB

System........Active subwoofer BassReflex

Woofer. 10" / 254 mm

Amp. Rated output 100W

Frequency range. 33 - 140 Hz

Upper cutoff frequency...Adj. 40 - 150 Hz

Maximum SPL. 102 dB

Phase....Adjustable 0 - 180°

Dimensions. 341x390x390mm 13,4x15,4x15,4in

Weight. 13,5 kg / 29,8 lb

Specifications subject to technical changes.

*Long / Short term power, According to IEC 268-5.

English

The scope of the warranty

The warranty period will come into force as from the purchase date stated on the invoice. The warranty will apply for the following period of time:

• 2 years for electronics (power supply, amplifier, etc.)
• 7 years for other parts (cabinet, speaker units, etc.)

In case of warranty inquiries, please contact your dealer.

In case of request for service under warranty, please enclose your original receipt.

Defects covered by the warranty:

Except for the defects stated below, the warranty covers any production and material defects of the product.

Defects not covered by the warranty:

Defects arising from accidents, misuse, normal wear and tear, mis-maintenance, voltage variation, overloading, stroke of lightning, and other force majeure events
- Defects arising from incorrect installation or operation
Defects arising from modification/repair/attempts of repair by a non-authorised service centre
Defects arising from the use of non-original spare parts
Defects on products with altered or lacking series number
- Other defects due to conditions or circumstances beyond the supplier's control

Transportation costs for servicing are not covered by the warranty.

The supplier is liable only to repair or replace defective parts or products and the supplier is not responsible for indirect losses or damages arising from the use of the product. A replacement cannot exceed the value of the product under warranty.

To the extent that the enclosed conditions, including the limitation of liabilities, are inconsistent with indispensable regulations in the customer's country of residence, the latter shall have precedence.

Dansk

Garantiens omfang

Garantiperioden traeder i kraft fra den pa fakturaen pa-forte kobsdato. Tidsrummet for garantiens dækning er som foler:

• 2 År for elektronikdele (stromforsyning, forstærker etc.)
• 7 År for andre dele (kabinet, højttaler-enheder etc.)

Alle henvendelser om garanti skal ske til forhandleren.

Ved anmodning om servicering under garanti skal original faktura medbringes.

Hvad omfatter garantien:

Med undtagelse af nedenstende daekter garantien alle fabrikations- og materialefejl på produit.

Hvad omfatter garantien nikke:

• Fejloptåt som føge af uheld, misbrug, normalsl slid, misligholdelse, spendsundsgvinding, overbelastning, lynnedlag og force majeur i øvigt
  Fejl opståt som folge af ukorrekt installerering eller betjening
• Fejol opstæt som folge af modifikation/reparation/for-sog på reparation foretaget af et ikke- autorisert ser-vice center
  Fejol opstaet i forbindelse med brugen af uriginale reservedele
  Fejl på produiter med eändret er alle mänglende serienummer
• Fejl øvrigt på grund af forhold eller omstændigheder, som leverandoren ikke er ansvarlig for

Omkostninger til transport i forbindelse med servicering er/DDke omfattet af garantien.

Leverandoren er alene forpligtet til at udbedre eller omlevere fejlbehaftede dele allerprodukter, og leverandoren er ikke ansvarlig for indirekte tab og/eller folsge skader i øvigt ved brugen af produit. Erstatningen kan ikke overstige værden i det leverede.

I det omfang naervaerde betingelser, herunder ansvarsbegransing m.v., matte stride mod urfvigiligere regler i kundens bopaelsland har disse regler forrang i forholddet til naervaerde bestemmeler.
