MODE D'EMPLOI

AZUR 551R CAMBRIDGE AUDIO

Les informations qu’il contient ont été vérifiées soigneusement avant leur impression. Toutefois, comme Cambridge Audio a pour principe d’améliorer constamment ses produits, les caractéristiques techniques et générales peuvent être modifiées sans préavis. Ce document comprend des informations exclusives protégées par des droits d’auteur ou de copie. Tous droits réservés. La reproduction sous quelque forme que ce soit et par quelque moyen que ce soit (mécanique, électronique ou autre) d’une partie quelconque de ce manuel sans l’autorisation écrite préalable du fabricant est illégale. Toutes les marques commerciales et déposées sont la propriété de leurs détenteurs respectifs. Incognito et Incognito Ready sont des marques commerciales de Cambridge Audio Ltd. Tous droits réservés. © Copyright Cambridge Audio Ltd 2011

Fabriqué sous licence de Dolby Laboratories. « Dolby » et le symbole double-D sont des marques déposées de Dolby

2. Paramétrage des enceintes 45 Délai des enceintes45 Calibrage du niveau 46

Paramétrage automatique des enceintes pour la distance/le niveau ....46

3. Assigner les entrées vidéo 47

Assignation/Traitement du processeur 48

4. Paramétrage de la source48 Type de raccordement audio48

Modes de son surround 49

Utilisation50 Sélection de la source 50 Utilisation du tuner54 Mémorisation des stations54

Lip sync (Synchronisation entre le son et l’image)54

Retour audio (ARC/Audio Return Channel) 55

Utilisation de la fonction de retour audio (ARC) 55

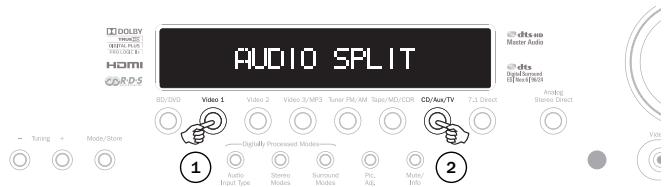

Mode « Split » audio (écoute d’une source différente de l’image) 55 À ce titre, les sept amplificateurs 60 W de qualité audiophile et totalement discrets sont exclus le plus possible des étapes de transformation et d’entrée et disposent d’une grande puissance d’alimentation grâce à un transformateur toroïdal à faible flux. Cette conception minutieuse des étapes de l’amplificateur est pour vous la garantie que le 551R saura reproduire la dynamique et la gamme qu’exigent les musiques de films modernes tout en étant également capable de reproduire fidèlement une performance musicale avec des sources stéréo aussi bien que multicanaux.

Toutefois, avant de décider des raccordements souhaités et d’effectuer quelque paramétrage que ce soit, nous vous conseillons vivement de parcourir au préalable la section « Paramétrage du 551R » de ce manuel, à partir de la page

Vous y trouverez de nombreuses explications qui vous aideront à choisir le type de raccordement approprié à la fois pour vos sources et pour le téléviseur.

Votre récepteur AV est également doté d’une gamme complète d’entrées HDMI, numériques et analogiques grâce auxquelles vous pourrez raccorder des lecteurs

Blu-ray, lecteurs DVD, boîtiers décodeurs/de TV par satellite et des consoles de jeux pourvus des mêmes technologies en vue de les décoder en stéréo, stéréo + subwoofer (caisson de graves) ou divers formats surround numériques.

Diverses fonctionnalités HDMI 1.4 sont prises en charge, y compris la TV 3D et la transmission en mode Deep Colour de sources appropriées, et le retour audio

(ARC) des téléviseurs équipés de cette fonctionnalité. Le 551R est également capable de décoder des sources stéréo analogiques ou numériques encodées en Dolby Pro Logic® II ou IIx and DTS Neo:6, pour profiter d’un son d’ambiance convaincant et efficace à partir d’une source stéréo encodée dans une matrice. Le post-traitement sophistiqué de sources numériques en 5.1 est également possible grâce aux fonctions PLIIx ou DTS Neo:6 afin d’optimiser ces formats en 6.1 ou 7.1.

Les entrées stéréo analogiques classiques permettent de raccorder des lecteurs de CD audiophiles et appareils similaires, dont l’écoute est optimisée grâce à un mode stéréo analogique direct sans traitement qui en garantit la meilleure reproduction stéréo possible.

Le 551R est également équipé d’une entrée analogique 5.1/ 7.1 canaux. Cette fonctionnalité permet de raccorder un lecteur DVD Audio ou SACD équipé d’une sortie 5.1 et est compatible avec les futurs formats audio externes 7.1. Outre la gamme complète d’entrées audio dont il est pourvu, le 551R effectue également la commutation composite, S-Video, vidéo composante et HDMI, avec transcodage et conversion ascendante de toutes les vidéos analogiques en HDMI. Il est également très facile d’intégrer le 551R dans une installation personnalisée grâce au port RS232 et à l’entrée d’émetteur IR.

Toutes ces technologies propriétaires sont incorporées dans notre châssis à faible résonance et acoustiquement neutre. Une télécommande Azur Navigator est

également fournie, permettant un contrôle à distance total de votre récepteur AV sous forme d’un combiné esthétique et facile à utiliser.

N’oubliez pas que votre 551R ne peut faire preuve de ses qualités que s’il est raccordé à un système de qualité équivalente. Il est primordial de ne pas transiger sur la qualité de vos équipements sources, de votre ensemble d’enceintes ou des câbles audio et vidéo. Naturellement, nous recommandons particulièrement les lecteurs Blu-ray, les stations d’accueil iPod numériques et analogiques, les lecteurs CD et en réseau de la gamme Azur de Cambridge Audio, conçus dans le même esprit d’excellence que nos récepteurs. Votre revendeur peut également vous fournir des câbles d’interconnexion Cambridge Audio d’excellente qualité qui permettront à votre système d’atteindre son véritable potentiel.

Nous vous remercions de prendre le temps de lire ce mode d’emploi et vous conseillons de le conserver afin de pouvoir vous y reporter ultérieurement.

Directeur technique de Cambridge Audio et l’équipe de création du 551R

électrique. Elles vous permettront aussi d’obtenir les meilleurs résultats et de prolonger la durée de vie de l’unité :

1. Lire ces instructions.

2. Conserver ces instructions.

3. Prendre en compte tous les avertissements.

4. Suivre l’ensemble des consignes.

5. Ne pas utiliser cet appareil près de l’eau.

6. Nettoyer uniquement avec un chiffon sec.

7. Ne pas bloquer les bouches d’aération. Suivre les instructions du fabricant lors de l’installation.

8. Ne pas installer près de sources de chaleur comme des radiateurs, des climatiseurs, des cuisinières ou près d’autres appareils (comme les amplificateurs) qui produisent de la chaleur.

9. Ne pas oublier le caractère sécuritaire d’une prise polarisée ou d’une prise de terre. Une prise polarisée possède deux fiches, dont l’une est plus large que l’autre. Une prise de terre dispose de deux fiches et d’une broche de terre. La fiche plus large ou la broche de terre sont fournies à des fins sécuritaires. Si la prise fournie ne correspond pas à votre installation, merci de contacter un

électricien pour qu’il puisse remplacer votre installation obsolète. 10. Merci de ne pas marcher, ni appuyer sur le cordon d’alimentation, et plus précisément au niveau des prises, des installations d’alimentation et de la sortie de l’alimentation électrique. 11. Utiliser uniquement les pièces détachées/accessoires précisés par le fabricant.

12. Utiliser uniquement le chariot, le trépied, la console ou la table précisé par le fabricant, ou fourni avec l’appareil. En cas d’utilisation d’un chariot, merci de faire très attention lorsque vous déplacez le chariot/l’appareil afin d’éviter de vous blesser en faisant tomber l’ensemble.

13. Débrancher l’appareil en cas d’orage ou si vous ne l’utilisez pas pendant une longue période.

14. Confier tous les travaux de maintenance à du personnel spécialisé et qualifié.

Des réparations sont nécessaires lorsque l’appareil a été endommagé : en cas de dégats sur le cordon d’alimentation ou sur la prise, si du liquide ou un objet est tombé sur l’appareil, si l’appareil a été exposé à la pluie ou à l’humidité, si l’appareil ne fonctionne pas normalement ou s’il est tombé. AVERTISSEMENT

– Pour réduire le risque d’incendie ou de décharge électrique, ne pas exposer l’unité à la pluie ou à des sources humides.

– N’exposez pas les batteries (batteries ou kit batterie installé(es)) à des températures élevées, causées par exemple par la lumière du soleil, le feu ou d’autres sources similaires.

L’unité doit être installée de manière à ce qu’elle puisse être retirée du réseau

électrique depuis la prise de terre (ou par le biais d’un connecteur adapté situé sur la partie arrière de l’unité). Si la prise de courant est utilisée en tant que dispositif de déconnexion, ce dernier doit alors rester prêt et facile d’utilisation. Utiliser uniquement les cordons d’alimentation fournis avec l’unité. Merci de verifier qu’il existe une aération énergétique. Nous vous recommandons de ne pas placer l'appareil dans un espace confiné ; si vous souhaitez le placer sur une étagère, placez-le sur la plus élevée pour assurer une ventilation optimale. Ne pas placer d’autres équipements sur l’unité. Ne pas poser l’unité sur un tapis, ni sur une surface lisse, et ne pas boucher les orifices d’aération, ni les grilles de sortie. Ne pas recouvrir les grilles d’aération avec des objets tels que des journeaux, des nappes, des rideaux. L’unité ne doit pas être utilisée près de l’eau, elle ne doit pas être exposée à une source d’écoulement, ni à des éclaboussures ou à tout autre type de liquides. Aucun objet rempli d’eau, comme des vases, ne doit être placé sur l’unité.

Le voyant lumineux avec le symbole en forme d’arc situé dans un triangle

équilatéral a pour but d’avertir l’utilisateur de la présence de ‘courant dangereux’ non isolé au sein du produit, et ce dernier pourrait être suffisament fort pour provoquer une décharge électrique sur des personnes. Le point d’exclamation situé dans le triangle équilatéral a pour but d’avertir l’utilisateur de la présence d’instructions importantes relatives aux opérations de maintenance et au fonctionnement dans le manuel de cet appareil. Le symbole pour CLASS II (Isolation double).

Symbole DEEE La poubelle sur roues est le symbole de l’Union Européenne pour le recyclage séparé des appareils électriques et électroniques. Ce produit contient des équipements électriques et électroniques qui peuivent être réutilisés, recyclés ou récupérés, et ils ne doivent donc pas être mis au rebut dans votre poubelle habituelle qui ne fait pas l’objet du tri sléectif. Merci de retourner l’unité ou de contacter le revendeur autorisé qui vous a fourni ce produit pour obtenir davantage d’informations.

(2004/108/EC) et à l’écoconception applicable aux produits consommateurs d’énergie (2009/125/EC) lorsque l’appareil est installé et utilisé conformément à ce manuel de l’utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de Cambridge Audio devraient être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.

Ce produit est conforme aux exigences CEM et aux normes en matière de communications radio définies par l’autorité de communication australienne.

– réorienter ou déplacer l’antenne de réception

– augmenter la distance qui sépare l’équipement du récepteur

– raccorder l’appareil à une prise d’un circuit différent de celui auquel le récepteur est relié

– consulter le revendeur ou un technicien TV/radio expérimenté pour obtenir de l’aide.elp.

électrique et contacter votre revendeur pour obtenir de l’aide et des conseils.

Choisir avec précaution une endroit pour installer votre équipement. Eviter de le placer directement face aux rayons du soleil ou près d’une source de chaleur.

Aucune source de feu telle que des bougies allumées doit être placée sur l’appareil. Eviter également toutes les sources qui pourraient occasionner des vibrations, de la poussière, de la fraîcheur ou de l’humidité. L’appareil peut être utilisé à des températures moyennes.

L’unité doit obligatoirement être installée sur une surface stable et de niveau. Ne pas placer l’équipement dans une pièce entièrement fermée ou dans un casier.

Ne pas placer l’unité sur une surface instable ou sur une étagère. L’unité pourrait en effet tomber et cela pourrait blesser un enfant ou un adulte, sans oublier les dommages causés sur le produit. Ne pas positionner d’autres équipements audessus de l’unité. En raison des champs magnétiques répartis, aucune platine, ni aucun téléviseur CRT ne doit être positionné près de l’appareil pour éviter de possibles interférences.

Les composants audio et électroniques peuvent être utilisés environ une semaine entière (s’ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants d’être installés correctement, et les propriétés sonores s’améliorent avec le temps.

Sources d’alimentation

Audio agréé chez qui vous avez acheté ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service aprèsvente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent. Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit être présentée pour tout recours à la garantie.

Cette garantie est annulée si (a) le numéro de série d'usine a été modifié ou supprimé de ce produit ou (b) ce produit n'a pas été acheté auprès d'un revendeur

Cambridge Audio agréé. Pour confirmer que le numéro de série n'a pas été modifié ou que ce produit a été acheté auprès d'un revendeur Cambridge Audio agréé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays.

Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage commercial ou à une modification d'une partie quelconque du produit. Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à Cambridge

Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS ". LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT DE LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTITUDE DU PRODUIT À ÊTRE COMMERCIALISÉ ET À ÊTRE UTILISÉ DANS UNE APPLICATION PARTICULIÈRE.

Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites.

Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifiques, outre d'autres droits qui varient d'État à État ou de pays à pays. Pour toutes réparations, pendant ou après la garantie, veuillez contacter votre revendeur.

S’assurer que chaque câble est correctement inséré. Pour éviter des ronflements ou des bruits de fond, ne pas mélanger les interconnections avec le cordon d’alimentation ou les câbles du haut-parleur.

Merci de mettre au rebut les piles déchargées selon les dispositions en vigueur au niveau local en termes de recyclage et de protection de l’environnement.

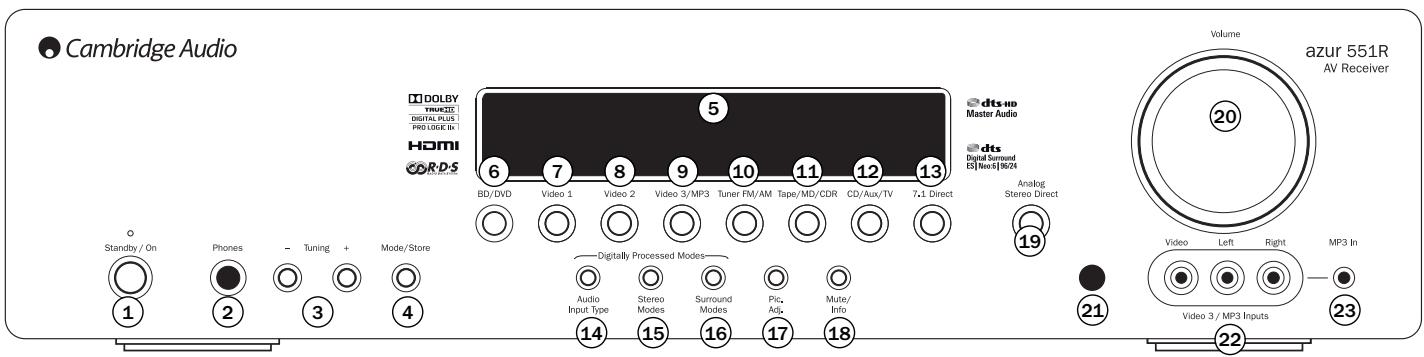

Appuyez pour sélectionner l’équipement source raccordé à l’entrée Vidéo 3 ou MP3 (si un périphérique est branché dans son entrée mini-prise 3,5 mm).

Remarque : l’entrée audio L (gauche) est également utilisée pour le microphone autoréglable fourni. Reportez-vous à la section « Configuration automatique » de ce manuel pour plus d’informations.

(reportez-vous à la section ultérieure).

DTS Neo:6 pour des sources analogiques ou numériques encodées dans une matrice.

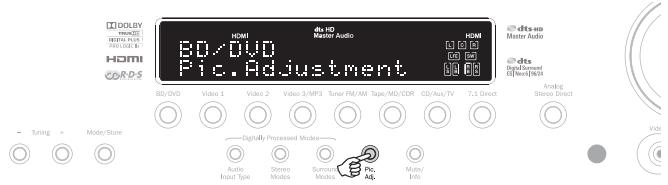

Appuyez pour sélectionner divers réglages de l’image pour des sources dont le processeur est réglé sur Traitement uniquement (consultez la section «

Paramétrage des sources » de ce manuel). Une barre de réglages apparaîtra sur le téléviseur pour l’élément actuel (luminosité, contraste, etc.). Appuyez de nouveau sur le bouton Pic. Adj. pour passer à l’élément suivant. Ce bouton est également utilisé pour modifier la résolution de sortie du processeur. Maintenez enfoncé le bouton pendant 10 secondes ; la résolution de sortie actuelle apparaîtra sur l’afficheur du panneau avant du 551R. Maintenez le bouton enfoncé et le 551R adoptera la résolution suivante disponible et l’indiquera sur l’afficheur du panneau avant. Consultez la section ultérieure. 18

Remarque : la sélection d’une nouvelle source annule toujours le mode silence.

Maintenez le bouton enfoncé pour afficher de nouveau le mode de décodage en cours.

Reçoit les commandes IR depuis la télécommande fournie. Il est indispensable qu’il n’y ait aucun obstacle entre la télécommande et le capteur.

Pour une utilisation occasionnelle avec des caméscopes ou des consoles de jeux, etc. Cette entrée peut être utilisée avec les sorties pour casque ou de niveau de ligne de la plupart des baladeurs.

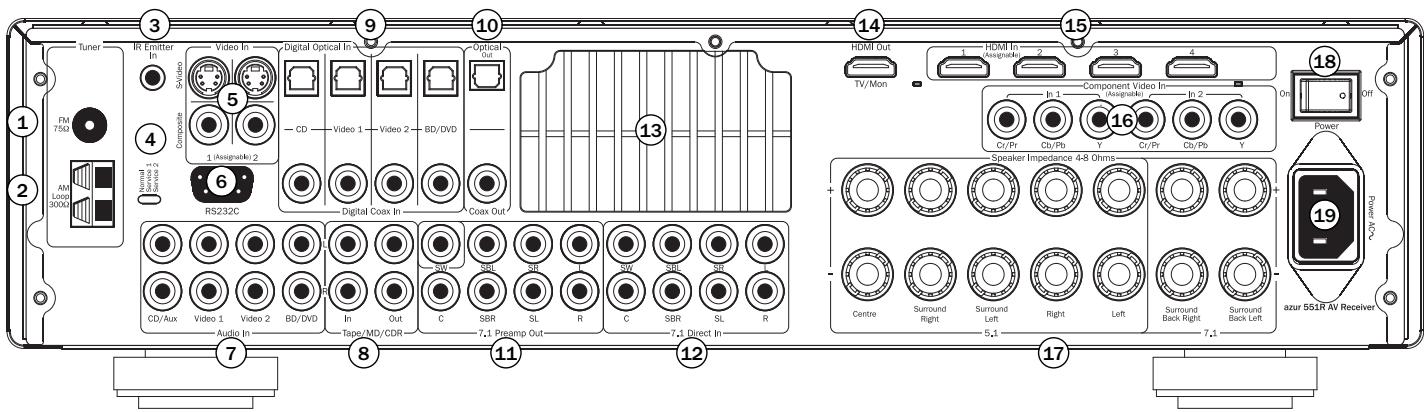

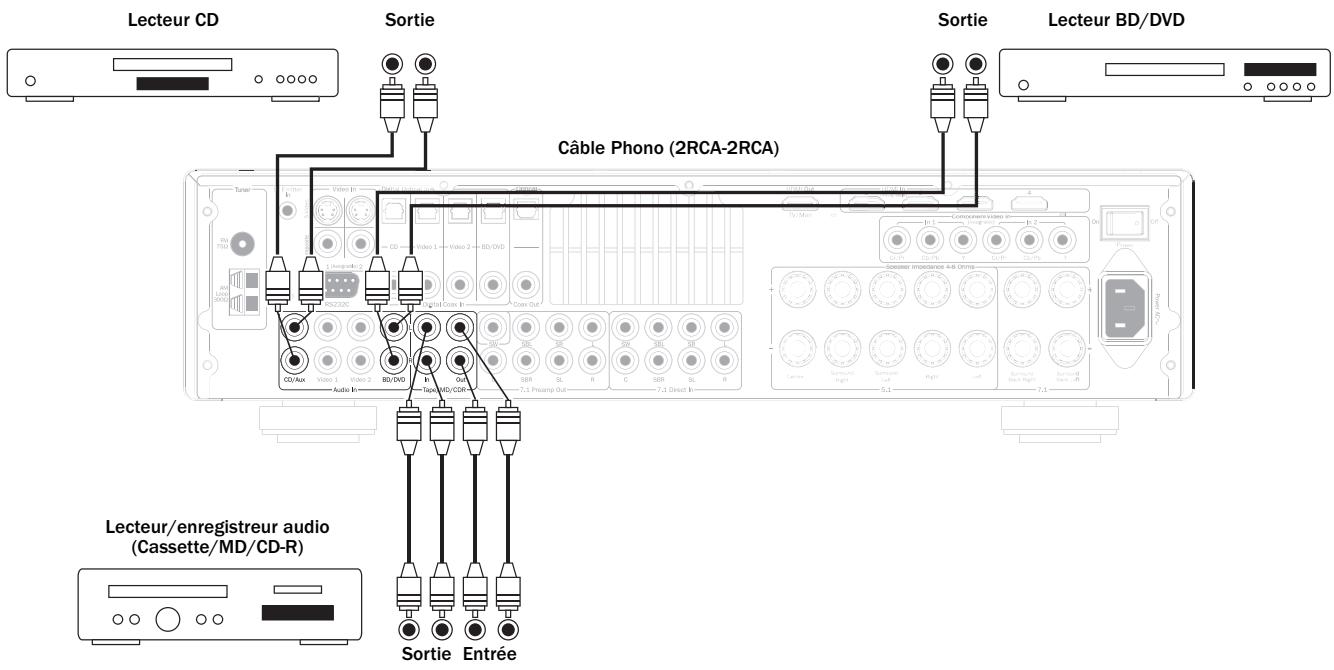

Utilisées avec les sorties de niveau de ligne de lecteurs de CD, BD/DVD, etc.

Utilisées avec des dispositifs d’enregistrement appropriés. La sortie permet d’enregistrer la source analogique actuellement sélectionnée. Entrées numériques S/P DIF ou Toslink pour chaque source.

Vous pouvez choisir d’utiliser un type différent pour chaque source, mais ne branchez pas les deux à la fois pour la même source.

Ces entrées peuvent être librement assignées, reportez-vous à la section ultérieure sur l’assignation des entrées vidéo.

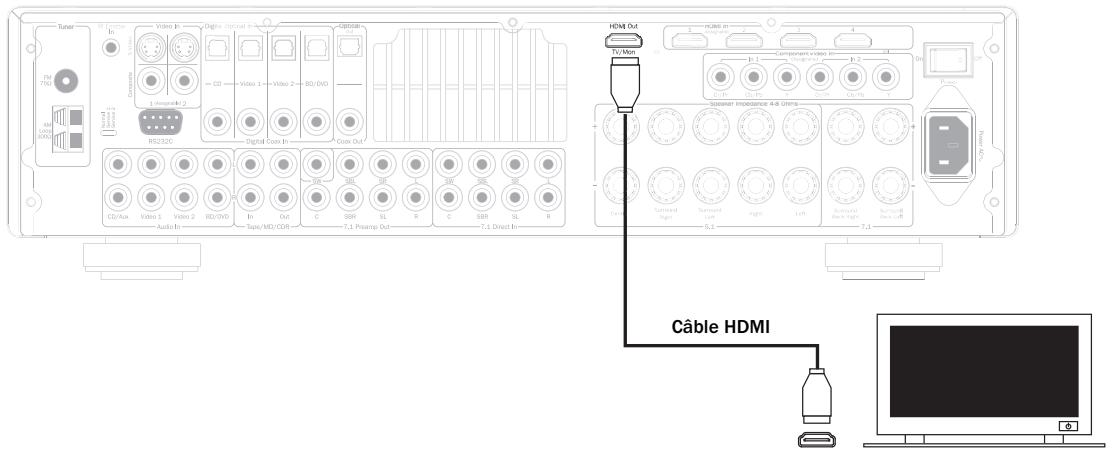

Toutes les entrées vidéo, tant analogiques que HDMI, sont transcodées et transmises via la sortie HDMI.

Une fois tous les raccordements réalisés, branchez le câble d’alimentation

électrique CA sur une prise secteur. Le récepteur AV est maintenant prêt à fonctionner.

Sorties numériques S/P DIF et Toslink pour l’enregistrement. Les sorties permettent d’enregistrer la source numérique actuellement sélectionnée.

Celles-ci sont concurrentes et les deux peuvent être branchées simultanément. 11 écoutez la FM avec RDS, appuyez pour faire défiler les divers modes d’information RDS.

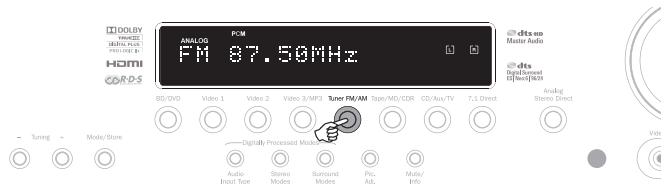

Lorsque vous écoutez la FM, appuyez pour sélectionner successivement les modes stéréo et mono.

Appuyez sur la flèche de droite pour augmenter la fréquence du tuner ou passer à la présélection suivante. Appuyez sur la flèche de gauche pour diminuer la fréquence du tuner ou passer à la présélection précédente. Vous permet de déplacer la sélection vers le haut ou le bas dans les menus de réglages affichés à l’écran.

Appuyez pour afficher ou masquer les menus de réglages affichés à l’écran sur votre moniteur/écran.

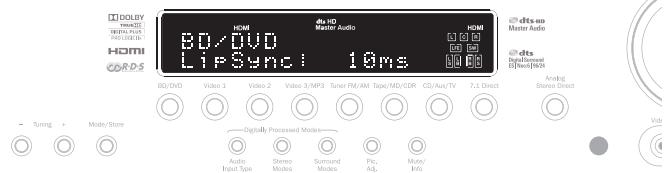

Lip sync (Synchronisation entre le son et l’image)

Appuyez pour activer et ajuster la fonction de synchronisation entre le son et l’image si un décalage se produit entre l’audio et la vidéo. Lorsque le délai de synchronisation entre le son et l’image est indiqué sur l’afficheur de l’appareil, ajustez ce délai à l’aide des boutons Vol et Vol

. Définir la valeur sur zéro désactive le délai de synchronisation entre le son et l’image. Consultez la section ultérieure dans ce manuel.

Tuner AM/FM, BD/DVD, Vidéo 1, Vidéo 2,

Vid 3/MP3, Cassette/MD/CDR, CD/Aux/TV Appuyez sur le bouton correspondant pour modifier la source d’entrée. Appuyer sur le bouton Tuner AM/FM une deuxième fois permet de basculer entre les modes AM et FM.

Appuyer sur le bouton CD/Aux/TV une deuxième fois lorsque la fonction de retour audio (ARC) est activée (reportez-vous à la section ultérieure) sélectionne TV-ARC. Les descriptions de boutons ci-dessus sont évidemment brèves. Veuillez consulter la section « Utilisation » de ce manuel pour plus d’informations sur les fonctions pertinentes mises en œuvre.

Compatibilité des périphériques Apple

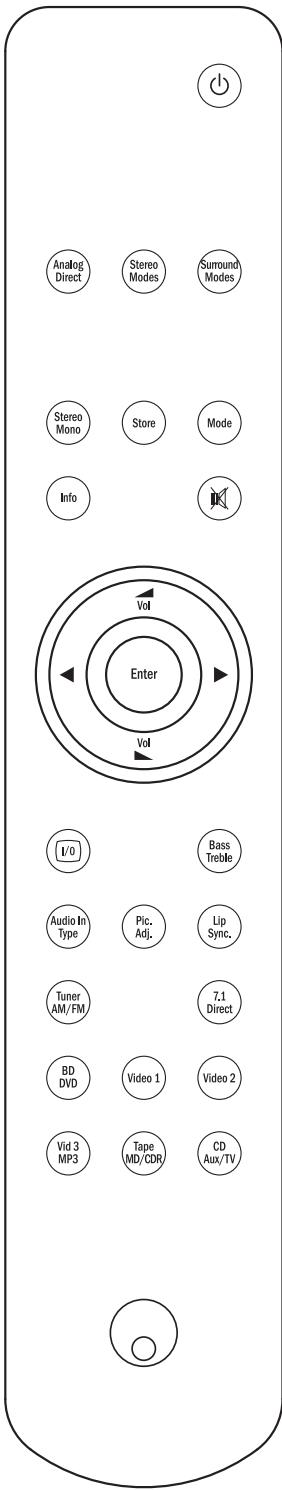

La télécommande Azur 551R Navigator permet de contrôler les fonctions de base des périphériques Apple, tels qu’Apple TV et la gamme de produits Apple iPod/iPhone/iPad lorsque ces derniers sont branchés sur une station d’accueil (dock) Cambridge Audio ou Apple.

Maintenez enfoncée la touche de la source qui correspond à l’entrée à laquelle le produit Apple est connecté, tout en appuyant simultanément sur l’une des touches ci-dessous.

Les fonctions peuvent varier légèrement selon le produit Apple.

Menu Pour plus d’informations sur le couplage, reportez-vous au mode d’emploi de votre périphérique Apple.

Couplage – Pour effectuer un couplage avec un périphérique Apple, maintenez simultanément enfoncées pendant six secondes la touche de source correspondante et la touche 4. Certains périphériques comme l’Apple TV affichent une indication visuelle une fois le couplage réalisé.

Découplage – Pour découpler un périphérique Apple, maintenez simultanément enfoncées pendant six secondes l’une quelconque des touches de source et la touche 3.

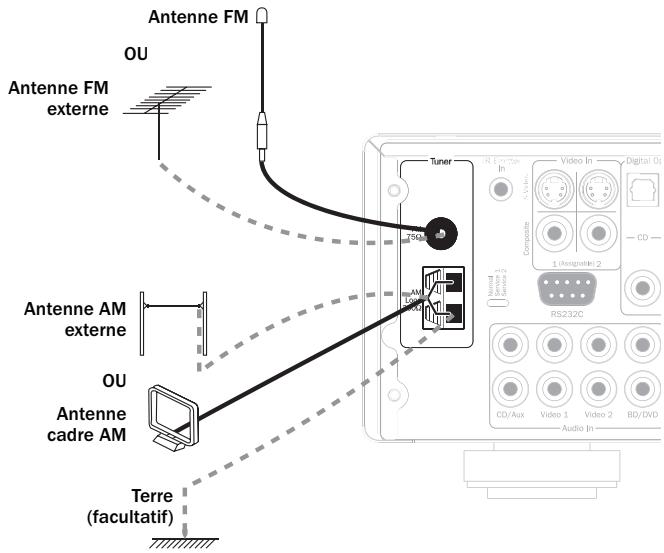

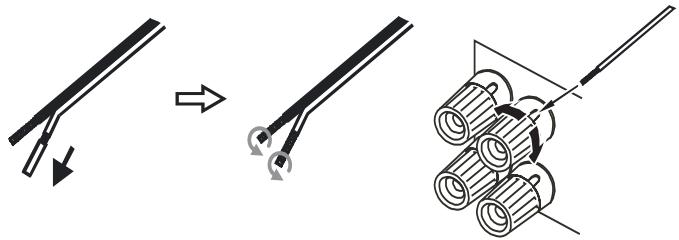

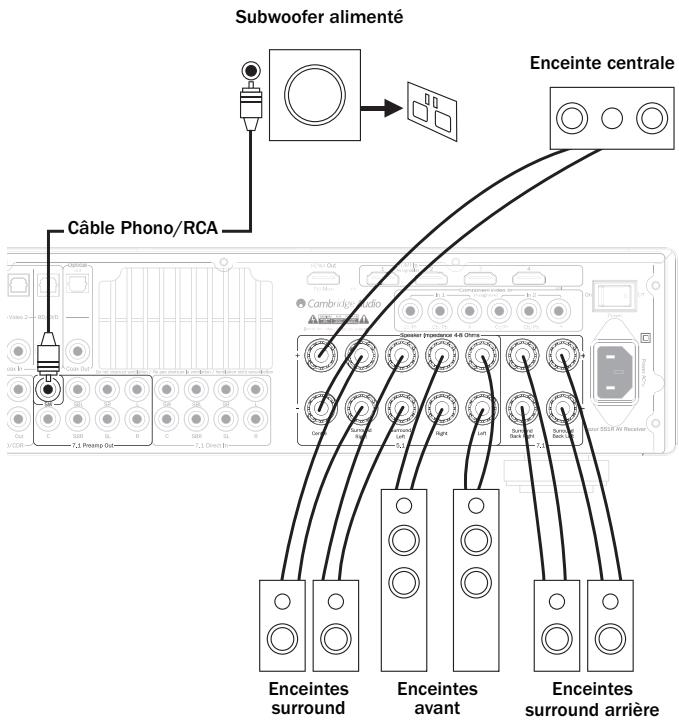

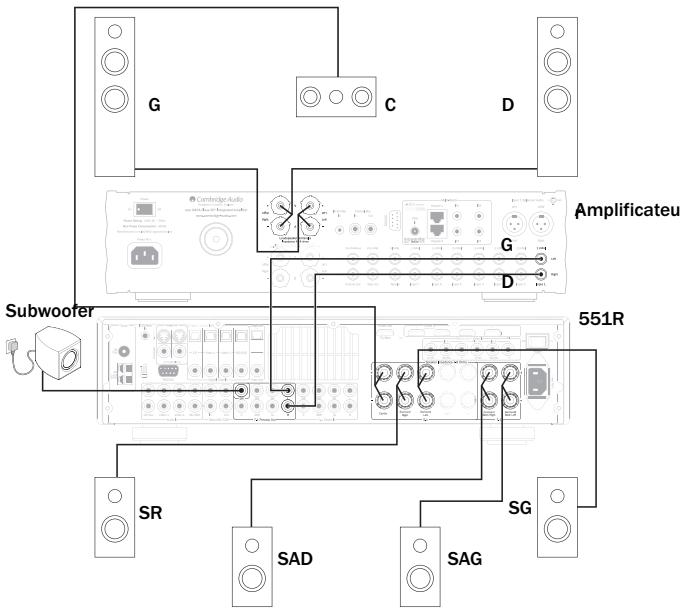

Raccordements des enceintes

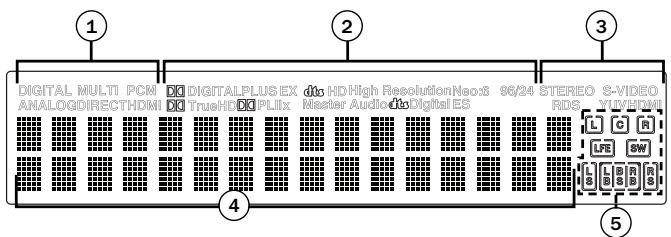

Afficheur du panneau avant

Conjointement avec les indicateurs de canaux de sortie, ils fournissent des détails complets sur le mode de traitement actuel.

Icônes d’entrées vidéo

Veuillez consulter la section « Configuration des enceintes » de ce manuel pour plus d’informations sur le paramétrage des enceintes en 5.1 et 7.1. Subwoofer alimenté Enceinte centrale Raccordez aux équipements sources à l’aide de câbles phono stéréo (2RCA-2RCA stéréo). Les lecteurs/enregistreurs à cassette/MD/CDR nécessitent 2 jeux de câbles phono stéréo/RCA, un pour l’enregistrement et un autre pour l’écoute.

Le 551R est capable de transcoder, c.-à-d. réaliser une conversion ascendante de la vidéo analogique vers le HDMI pour la sortie principale du téléviseur/moniteur.

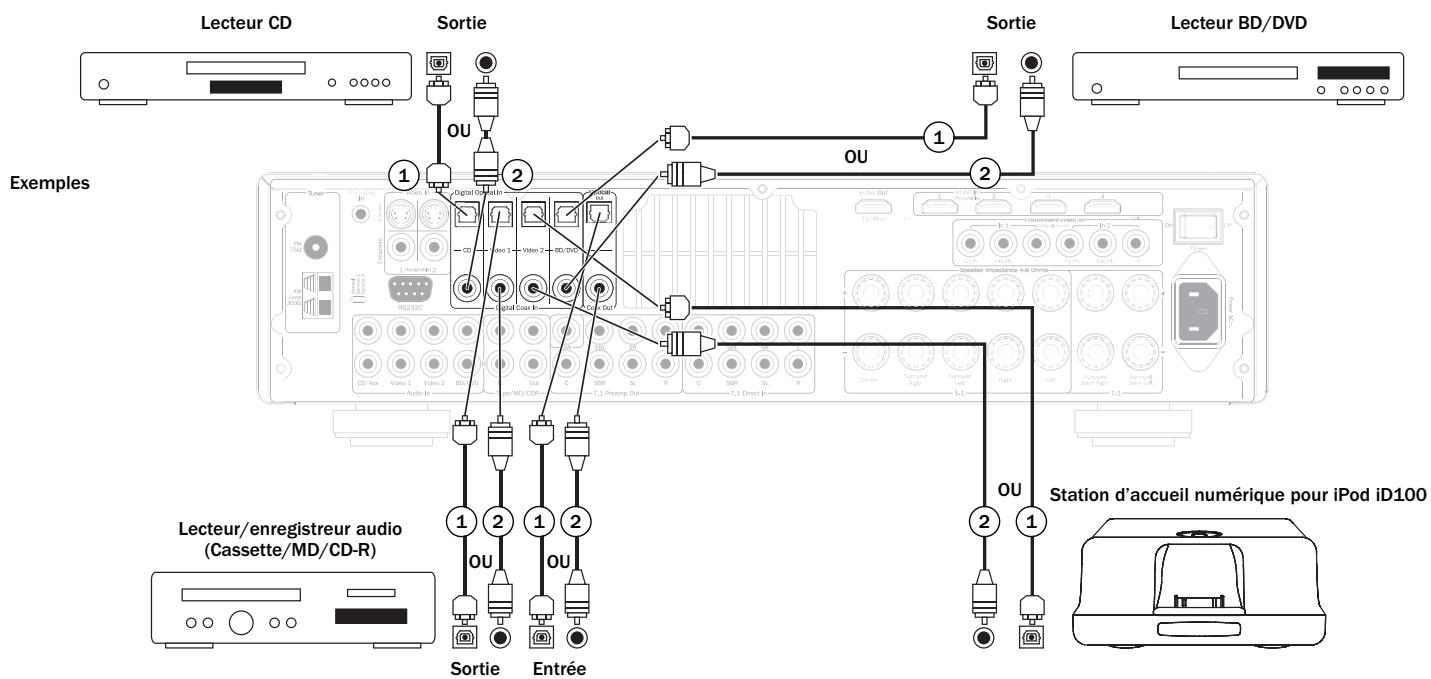

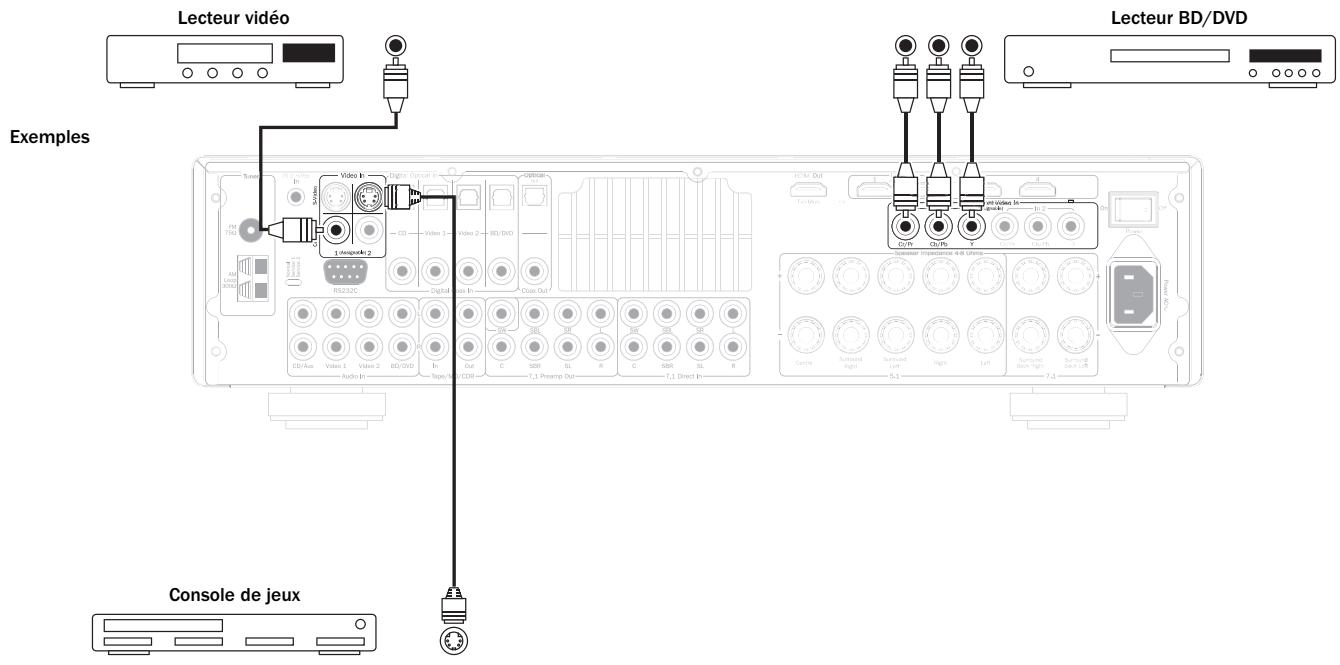

Lecteur BD/DVD Exemples

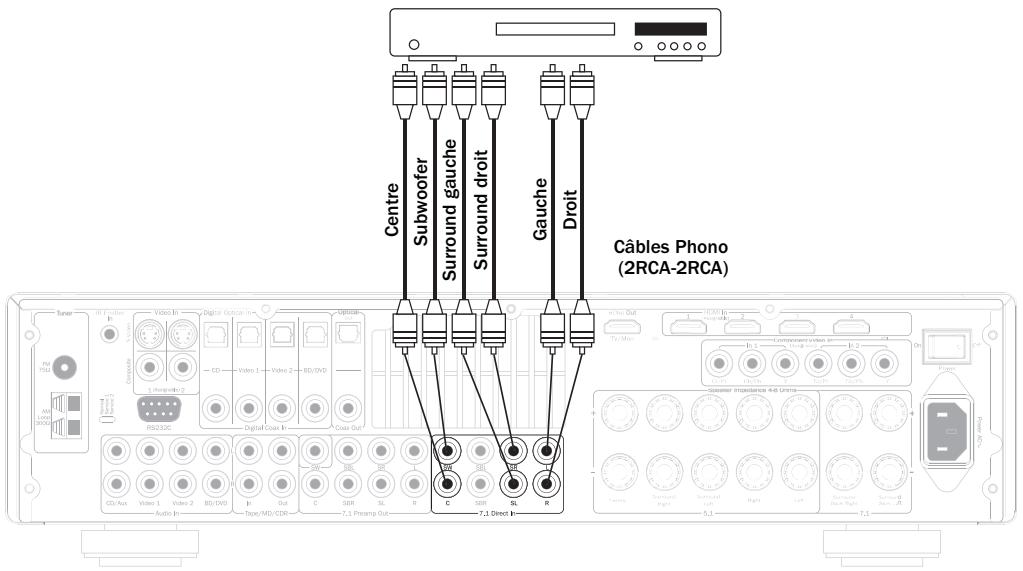

Les formats DVD-A et SACD prennent tous les deux en charge la sortie 5.1. Les entrées directes du 551R permettent également le raccordement facultatif de signaux Surround arrière ou Surround gauche et droit afin d’assurer une compatibilité avec de futures sources 7.1 ou des décodeurs externes.

Pour une qualité sonore optimale, ces connexions sont purement analogiques et aucun traitement DSP ou réglage des graves et des aigus n’est possible via le

Pour sélectionner l’entrée directe, appuyez sur le bouton 7.1 Direct sur la télécommande ou le panneau avant.

Il peut être souhaitable de raccorder les lecteurs DVD-A/SACD au 551R par deux méthodes à la fois.

Il est possible d’effectuer une entrée numérique ou HDMI vers le 551R pour le décodage de son surround et un raccordement analogique 5.1 au 7.1 Direct pour une lecture au format DVD-A/SACD.

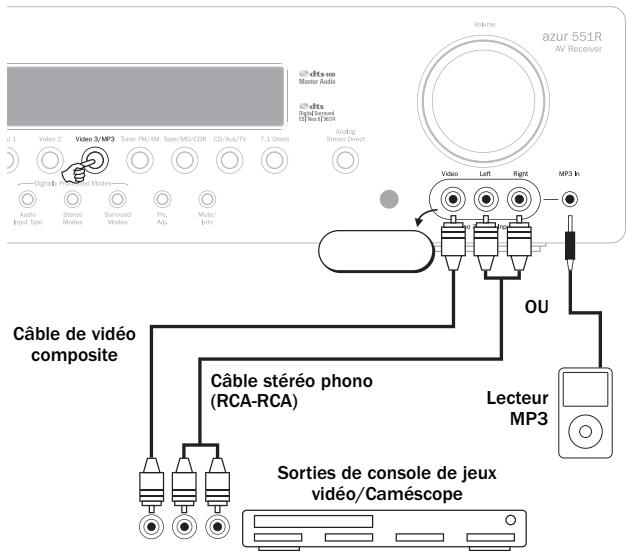

L’entrée Vidéo 3/MP3 située sur le panneau avant n’est destinée qu’aux connexions temporaires de consoles de jeux vidéo, etc. Retirez le cache pour accéder aux entrées Vidéo 3, puis raccordez aux sorties d’une console de jeux vidéo ou d’un caméscope à l’aide de câbles phono stéréo (RCA-RCA) et d’un câble composite. Vous pouvez également utiliser la mini-prise 3,5 mm MP3 pour les sorties casque/niveau de ligne de baladeurs MP3.

2. Paramétrage des enceintes (Délai des enceintes et Calibrage du niveau) 3. Assigner des entrées HDMI et vidéo analogiques 4. Paramétrage de la source

1. Configuration des enceintes

Indiquez tout d’abord le type d’ensemble d’enceintes dont vous disposez. Les options sont 5.1 ou 7.1 tel qu’indiqué ci-dessous. Le 551R peut prendre en charge une configuration allant jusqu’à 7.1 canaux, c’est à dire 7 enceintes (avant gauche et droit, centre, surround gauche et droit, surround arrière gauche et arrière droit) plus un Subwoofer (le « .1 »).

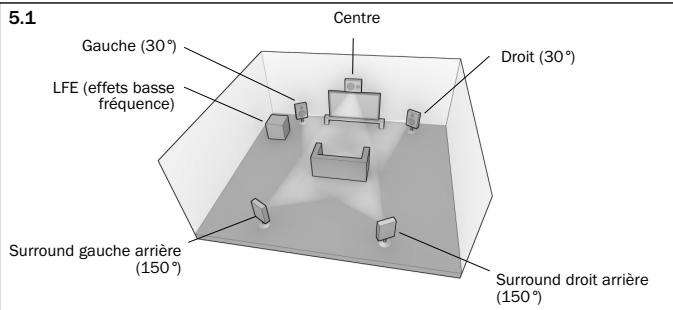

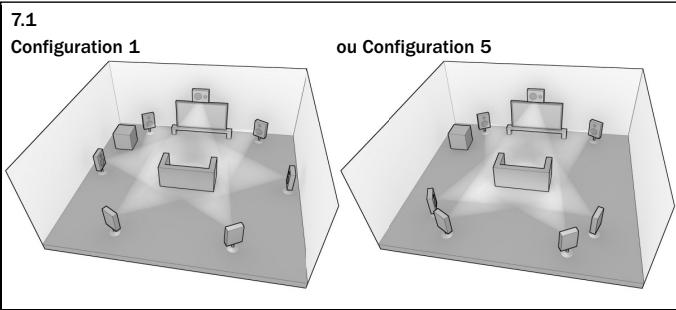

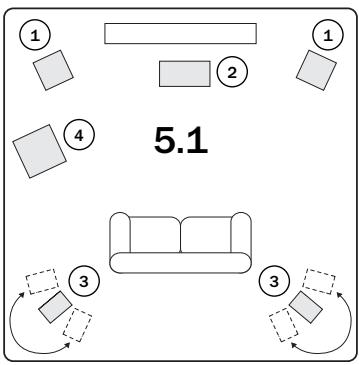

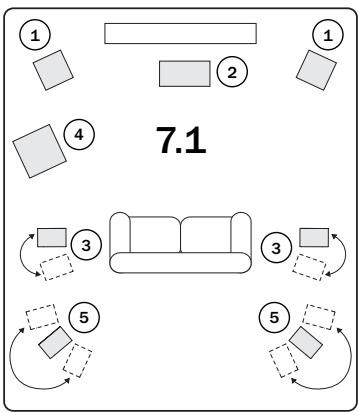

Reportez-vous aux schémas ci-dessous pour voir des exemples types de configurations d’enceintes en 5.1 et 7.1. Ajustez toujours la position des enceintes et la position d’écoute jusqu’à ce que vous obteniez un son qui vous convient. Pour en savoir plus sur le positionnement des enceintes, reportez-vous aux manuels de vos enceintes et de votre subwoofer. 1

Pour renforcer les basses dans votre système, et également reproduire les effets cinématographiques LFE (effets basse fréquence) dédiés lors de la lecture de disques encodés en Dolby Digital ou DTS. Votre subwoofer peut souvent être placé n’importe où dans la pièce du fait que les basses sont moins directionnelles, mais il est conseillé d’expérimenter plusieurs positionnements afin de trouver celui qui vous convient le mieux. Enceintes arrière individuelles au lieu d’une seule enceinte surround arrière. Utilisées avec les types de traitement 7.1. N’oubliez pas d’expérimenter différentes positions jusqu’à ce que vous soyez satisfait du son.

De même, vous pourriez décider de ne pas utiliser de subwoofer si vos enceintes principales gauche et droite sont capables de reproduire suffisamment de basses pour profiter de manière satisfaisante des musiques et des films. Le 551R redirigera alors automatiquement les basses du subwoofer/canal LFE (effets basse fréquence) vers les enceintes avant gauche et droite.

Remarque : ce réglage est très important car le 551R utilisera également automatiquement ces informations pour choisir les modes de décodage Dolby et

DTS appropriés en fonction non seulement de la source, mais aussi de l’ensemble d’enceintes que vous avez renseigné.

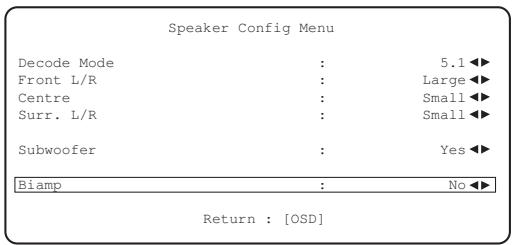

Pour indiquer à l’appareil le type d’ensemble d’enceintes dont vous disposez, activez l’affichage à l’écran via le bouton OSD de la télécommande, tel qu’indiqué.

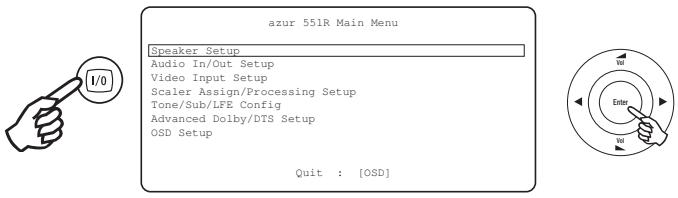

Sélectionnez le menu de « Configuration des enceintes » à l’aide des boutons de volume +/- de la télécommande, puis appuyez sur le bouton Entrée pour y accéder :

Petit = Enceintes avec une réponse en fréquence faible moins prolongée d’environ 80-100 Hz à 16-20 kHz (petites enceintes sur pied, compactes ou enceintes satellite).

Paramétrer chaque enceinte permet au 551R d’effectuer ce que l’on appelle la gestion des basses et de diriger les basses de faible fréquence provenant des sources musicales et le canal LFE de sources surround vers les enceintes les plus

à même d’en reproduire fidèlement le son. Si vous ne souhaitez utiliser aucune des enceintes, réglez l’option sur « Aucun ».

La sortie du subwoofer peut également être réglée sur Oui ou Non. Si aucun subwoofer n’est utilisé, assurez-vous de régler cette option sur Non pour permettre au 551R de rediriger les informations de basses de ce canal vers d’autres enceintes.

Remarque : le 551R forcera les paramètres de certaines enceintes dans les circonstances suivantes :

Les enceintes avant gauche et droite peuvent être réglées sur « Grand » ou « Petit

», mais jamais sur « Aucun » car elles sont toujours indispensables pour reproduire n’importe quel type de musique/film. Les basses doivent toujours être reproduites soit par le canal avant gauche droit, soit par le subwoofer (ou les deux). Régler les enceintes avant gauche droite sur « Petit » réglera automatiquement le subwoofer sur « Oui ». Régler subwoofer sur « Non » réglera automatiquement les enceintes avant gauche droite sur « Grand ».

Si les enceintes avant gauche et droite ne peuvent reproduire les basses de faible fréquence, il est nécessaire d’utiliser un subwoofer. En d’autres termes, si les enceintes avant gauche et droite sont réglées sur « Petit », le subwoofer doit être réglé sur « Oui ».

De même, en réglant les enceintes avant gauche et droite sur « Petit », les autres enceintes seront toujours systématiquement réglées sur « Petit » (et le subwoofer sur « Oui »). Cela afin d’empêcher que les informations de basses/LFE ne soient redirigées vers les canaux surround. Pour mémoriser le réglage, il vous suffit de quitter l’affichage à l’écran (appuyer sur le bouton OSD permet de revenir à l’élément de menu précédent, puis de quitter et de mémoriser à partir de l’écran du menu principal).

Pour définir automatiquement la durée du délai, reportez-vous à la section «

Configuration automatique » de ce manuel.

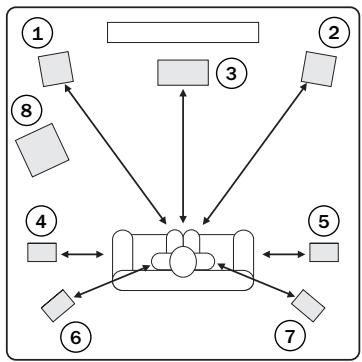

Pour définir manuellement la durée du délai, il suffit de mesurer les distances entre l’aire d’écoute et chaque enceinte, tel qu’indiqué dans le schéma suivant :

0,3 mètre). La vitesse du son est d’environ 340 mètres par seconde, le 551R ajoute ainsi un délai de près de 3 ms par mètre de distance définie.

Ouvrez le menu du « Délai des enceintes » et sélectionnez une enceinte à la fois.

Définissez la distance selon la valeur la plus proche que vous avez mesurée à l’aide des flèches gauche et droite (les valeurs n’ont pas besoin d’être exactes) : Appuyez sur le bouton OSD pour quitter le menu.

Speaker Distance Menu

Unit Toutefois, il est recommandé de lire ces sections pour comprendre les raisons de ces paramètres et leurs implications.

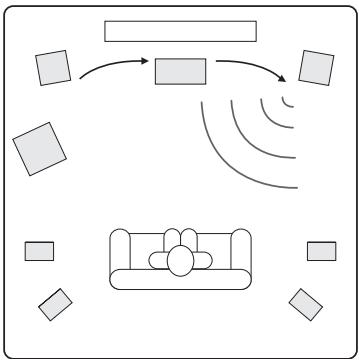

Le 551R permet de calibrer le niveau afin d’harmoniser le niveau acoustique entre les différents types/les différentes tailles, voire les différentes marques d’enceintes susceptibles d’être utilisées pour chaque canal. Ce calibrage s’effectue en ajustant le niveau relatif de chaque enceinte. Cela peut se faire manuellement via le menu « Calibrage du niveau » affiché à l’écran (OSD) ou automatiquement, consultez ci-après la section « Configuration automatique » de ce manuel.

La procédure de base pour effectuer un réglage manuel est d’écouter ou de mesurer à l’aide d’un calibreur SPL (Niveau de pression acoustique - plus précis et recommandé, mais non indispensable) le niveau sonore émis par chaque enceinte et de régler les niveaux relatifs de chaque enceinte afin qu’elles aient toutes la même puissance sonore au niveau de l’aire d’écoute normale. Le 551R intègre un générateur de signaux de test (bruit blanc large bande) pour faciliter cette procédure.

Appuyez sur le bouton OSD de la télécommande, puis sélectionnez le menu « Calibrage du niveau ». Lancez maintenant le signal de test en mettant cet élément en surbrillance et en appuyant sur les flèches gauche ou droite :

: Vous devriez entendre un « souffle » ou un « chuintement continu ».

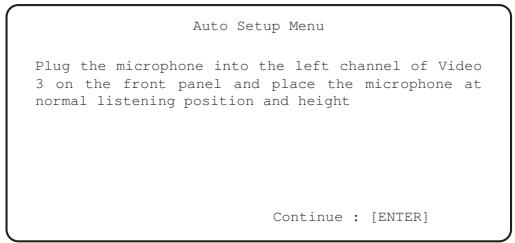

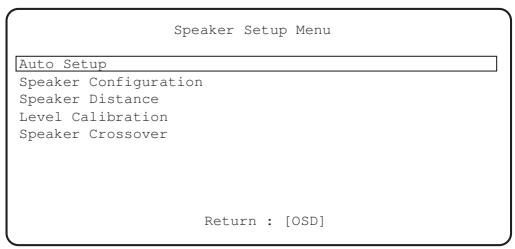

Speaker Configuration Paramétrage automatique des enceintes pour la distance/le niveau Le 551R inclut notre système de paramétrage facile et automatique des enceintes appelé « CAMCAS » (Cambridge Audio Mic Controlled Auto Setup). Le système réalise deux séries de tests, en vérifiant tout d’abord quelles enceintes sont connectées, qu’elles le sont correctement et en phase, puis en mesurant et ajustant automatiquement les durées de délai des enceintes (réglage de la distance par exemple) et les niveaux. Avant d’activer cette fonction, le mode de décodage (c.-à-d. le type d’ensemble d’enceintes : 5.1, 7.1) du 551R et l’état Grand/Petit/Aucun de chaque enceinte doivent être définis correctement, tel qu’indiqué dans la section 1. Ceci est important car l’appareil recherchera et vérifiera uniquement les enceintes que vous avez renseignées.

À partir de lecteurs Blu-ray, le HDMI permet également de prendre en charge les derniers formats Dolby Digital Plus et True-HD, ainsi que DTS-HD High Resolution et Master Audio.

Veillez à ce que la sortie HDMI de votre lecteur soit réglée sur « Bitstream » ou «

Raw » pour transmettre les formats au 551R en vue de les décoder. De même, certains lecteurs Blu-ray sont dotés de fonctions permettant une retroconversion des formats tels que le Dolby Digital Plus en Dolby Digital 5.1 rétrocompatible pour des modèles de récepteurs AV plus anciens qui ne prennent pas en charge ces formats récents. Assurez-vous que ces paramètres sont désactivés pour permettre au 551R d’accéder aux tout derniers formats.

Pour toutes ces raisons, la méthode de connexion recommandée pour les sources vidéo est toujours HDMI.

Le réglage de la distance entre les enceintes et le calibrage du niveau pour chaque enceinte aura été mis à jour.

Il est bien sûr possible à présent d’accéder aux menus de délai des enceintes et de calibrage du niveau si vous voulez manuellement vérifier/ajuster les réglages effectués par le système CAMCAS, et il est toujours conseillé de les vérifier dans la mesure où nul système ne peut être totalement infaillible. Pour quitter le menu de configuration automatique du 551R, continuez d’appuyer sur le bouton OSD de la télécommande pour quitter tous les menus ou jusqu’à ce que « OSD » ne soit plus affiché sur le panneau avant. Vous pouvez maintenant débrancher le microphone et le ranger en vue d’une utilisation ultérieure.

Remarque : si la configuration automatique du 551R échoue pour une raison quelconque, un message d’échec (« Fail ») apparaîtra à l’écran. Ce message fournira des détails sur le canal ou les canaux d’enceinte qui n’ont pas été correctement ajusté(s). Si tel est le cas, vérifiez à nouveau que les enceintes indiquées par l’affichage à l’écran comme ayant rencontré une erreur sont correctement branchées et que leur câblage n’est pas déphasé. Vérifiez

également la connexion du microphone et d’autres problèmes externes susceptibles d’avoir eu une incidence sur les tests, tels que le bruit dans la pièce, etc.

Remarque : comme tous les systèmes, le CAMCAS a ses limites. Les enceintes démontrant des angles de phase très marqués ou dont le câblage déphase délibérément certains circuits d’attaque peuvent bien sûr apparaître au système comme enceinte déphasée alors qu’elle est correctement raccordée. Si une enceinte est signalée comme déphasée, mais qu’elle est correctement câblée, consultez le fabricant de l’enceinte dans le cas où cela est avéré.

Le 551R peut toutefois aussi accepter la vidéo composite, S-Video, vidéo composante pour les sources ne disposant pas de sortie HDMI et transcoder et traiter automatiquement cette vidéo pour la sortie HDMI.

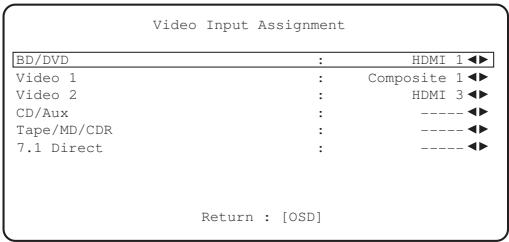

Sélectionnez le menu d’assignation de l’entrée vidéo.

Pour chaque source, le type d’entrée vidéo actuellement sélectionné sera indiqué.

Il est possible d’assigner l’un quelconque des connecteurs d’entrée vidéo à chaque source à tour de rôle. Les options disponibles sont : composite 1 et 2, S-Video 1 et 2, composante 1 et 2, HDMI1 – 4. Video Input Assignment BD/DVD Video 1 De même, les enceintes bipolaires, qui émettent dans plusieurs directions, peuvent rendre difficile la mesure de la distance et parfois du niveau avec autant de précision que vous souhaiteriez. Dans tous les cas, il est toujours conseillé de vérifier manuellement les réglages effectués par le système CAMCAS pour s’assurer qu’il n’y a pas d’erreurs manifestes.

4. Paramétrage de la source

L’étape suivante consiste à sélectionner chaque source d’entrée une par une sur le 551R et renseigner les éléments suivants : • Le type de connexion audio que vous souhaitez utiliser pour cette source (analogique, numérique ou HDMI). • Le mode de traitement pour cette source.

Le 551R mémorise ces paramètres individuellement pour chaque source d’entrée et les applique chaque fois que vous modifiez la source d’entrée.

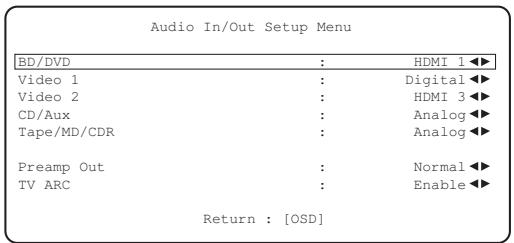

Type de raccordement audio

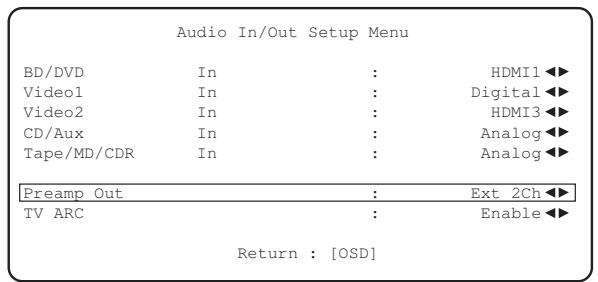

Sélectionnez le menu de « Configuration entrée/sortie audio ». Mettez en surbrillance chaque source une par une, puis sélectionnez les types d’entrées analogiques ou numériques (utilisez les flèches gauche et droite) :

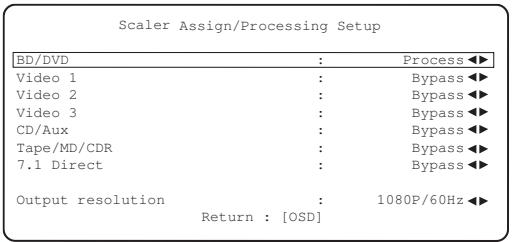

Le 551R est doté d’un processeur vidéo numérique Faroudja.

Cela permet, si on le souhaite, de traiter toutes les sources vidéo et d’effectuer une conversion ascendante (ou descendante) pour les adapter à différentes résolutions.

Cette fonction est particulièrement utile avec les sources vidéo analogiques où le processeur peut nettoyer l’image et la convertir en 720p, 1080i ou 1080p avant de la transmettre via HDMI à un téléviseur adapté.

En ouvrant ce menu, vous constaterez que les sources auxquelles vous avez assigné une entrée vidéo analogique sont automatiquement réglées pour être traitées.

Les sources auxquelles vous avez assigné une entrée HDMI pour la vidéo sont automatiquement réglées sur Bypass (c.-à-d. pas de traitement).

Scaler Assign/Processing Setup

N’effectuez pas le raccordement des entrées à la fois optiques et coaxiales pour une même source.

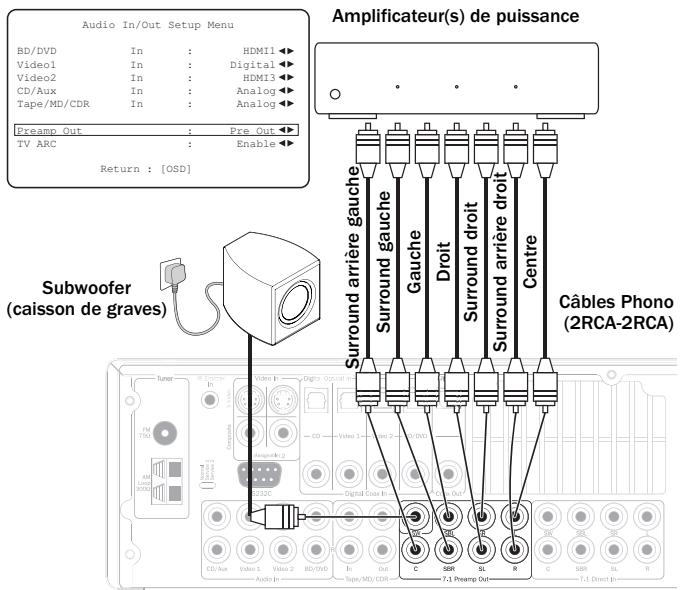

Remarque : l’élément de sortie du préampli en bas de ce menu permet de choisir entre le mode « Normal » (par défaut), « Sortie préampli » (lorsque les amplificateurs de puissance externes sont utilisés) et « 2 can. ext. » (lorsque les amplificateurs de puissance externes sont utilisés uniquement pour les enceintes avant gauche et droite). Ces options sont abordées dans une autre section du manuel. Assurez-vous que le réglage est bien défini sur Normal. La fonction TVARC est également abordée ultérieurement.

Une fois les types audio paramétrés, quittez l’affichage à l’écran (OSD) pour sauvegarder vos choix.

Ce paramètre peut également être modifié à tout moment sans utiliser l’affichage

à l’écran (OSD), en appuyant sur le bouton Type d’entrée audio sur la télécommande ou le panneau avant, ce qui vous permettra de faire défiler les types d’entrées analogiques, numériques ou HDMI disponibles pour la source actuellement sélectionnée, qui seront comme d’habitude appliquées la prochaine fois que vous revenez à cette source.

Pour modifier l’état Traitement/Bypass de toute source (HDMI incluse), sélectionnez-la simplement dans le menu et utilisez les boutons gauche et droite sur la télécommande.

Vous pouvez également définir la résolution de sortie désirée pour n’importe quelle vidéo traitée (cela ne concerne pas les vidéos contournées (Bypass)).

Les options sont : 480p 60Hz, 576p 50Hz, 720p 50Hz, 720p 60Hz, 1080i 50Hz,

1080i 60Hz, 1080p 50Hz et 1080p 60Hz.

» en vue d’un décodage interne (recommandé), soit être décodé en interne par certains lecteurs Blu-ray et transmis au 551R sous forme de PCM multicanaux.

Dans les deux cas, une connexion HDMI est nécessaire entre le 551R et un lecteur Blu-ray adapté, car le Dolby True HD ne peut être transmis que par HDMI. Un nouveau dispositif d’encodage basé sur le CODEC Dolby Digital original, mais doté d’améliorations visant à améliorer l’efficacité du codage et la qualité audio. Dolby Digital Plus prend en charge les configurations 7.1 canaux totalement discrets par rapport au Dolby Digitals 5.1 (ou 6.1 dans sa variante EX où le 6e canal est encodé en matrice. Ces formats bitstream Dolby Digital Plus ne sont pas rétrocompatibles avec les anciens décodeurs Dolby Digital, mais doivent obligatoirement être décodés par un récepteur AV spécifique (tel que le 551R) et exigent une connexion HDMI car Dolby Digital Plus est actuellement transmis uniquement par HDMI. Toutefois, tous les lecteurs Blu-ray compatibles Dolby Digital Plus ont également pour obligation d’être en mesure de transformer le Dolby Digital Plus dans un format de sortie Dolby Digital 5.1 rétrocompatible afin de garantir la lecture sur des systèmes Dolby Digital plus anciens. Le 551R est néanmoins totalement compatible avec le Dolby Digital Plus. Un nouveau CODEC audio sans perte de DTS. Plutôt que d’être incompatible avec les versions antérieures, le DTS-HD Master Audio est transmis comme extension d’un format bitstream DTS normal. Un deuxième flux intégré est transmis, comprenant la « différence » entre la version studio originale et le DTS compressé avec pertes, plus les deux canaux supplémentaires. Les appareils compatibles DTS-HD Master Audio (tels que le 551R) sont capables d’utiliser ces informations sur les « différences » pour recréer une version bit pour bit sans perte des données 7.1 d’origine. Les appareils qui ne prennent pas en charge l’extension Master Audio décodent simplement le flux 5.1 DTS original et ne tiennent pas compte de l’extension Master Audio offrant une rétrocompatibilité.

DTS-HD High Resolution Audio

Connu également sous l’acronyme DTS-HR, il s’agit d’une extension du format audio DTS original. DTS-HD High Resolution Audio prend en charge les configurations 7.1 canaux totalement discrets par rapport au DTS 5.1 (ou 6.1 dans ses variantes DTS ES Matrix ou DTS ES Discrete). Comme avec le DTS-HD Master

Audio, un deuxième flux intégré est transmis, comprenant la « différence » entre la version studio originale et le DTS compressé avec pertes, plus les deux canaux supplémentaires, toutefois dans ce cas le flux supplémentaire est également formé par la compression avec perte. Il s’agit effectivement d’une version 7.1 de DTS qui peut être décodée par des appareils (tels que le 551R) capables de décoder le DTS-HD High Resolution Audio. Les appareils qui ne prennent pas en charge l’extension High Resolution décodent simplement le flux 5.1 DTS original et ne tiennent pas compte de l’extension High Resolution offrant une rétrocompatibilité. Connu également sous l’acronyme DD (3/2) ou DD 5.1, ce format offre (jusqu’à) 5.1 sorties à partir de sources Dolby Digital encodées comme il se doit, avec cinq canaux principaux (avant gauche, avant droit, centre, surround gauche, surround droit) et un canal d’effets basse fréquence pour le subwoofer, tous discrètement encodés. Pour décoder du Dolby Digital, il est nécessaire de disposer d’un DVD encodé en Dolby Digital et d’une connexion numérique entre l’appareil source (un lecteur DVD par exemple) et le 551R. Remarque : les formats Dolby Digital et DTS peuvent parfois transmettre moins de canaux que leur nombre maximum, par ex. Dolby Digital (2/0), auquel cas un signal encodé Dolby Digital ne transmet en réalité qu’un signal stéréo deux canaux (les autres canaux sont inactifs).

Connu également sous l’acronyme DTS (3/2) ou DTS 5.1, ce format offre (jusqu’à)

5.1 sorties à partir de sources DTS encodées comme il se doit, avec cinq canaux principaux (avant gauche, avant droit, centre, surround gauche, surround droit) et un canal d’effets basse fréquence pour le subwoofer, tous discrètement encodés. Pour décoder du DTS, il est nécessaire de disposer d’un disque correctement encodé en DTS et d’une connexion numérique entre l’appareil source et le 551R.

Également connu sous l’acronyme DD (3/3) ou DD 6.1, il s’agit d’une forme améliorée du Dolby Digital. En plus des canaux 5.1 discrètement encodés, le DD EX offre une sixième matrice de canal supplémentaire (surround arrière, produisant un son 6.1) encodée dans les enceintes surround arrière pour une profondeur d’image renforcée et une localisation du son plus tangible derrière l’auditeur. Pour bénéficier du DD EX, il est nécessaire d’utiliser un disque encodé en DD EX. Le DD EX est rétrocompatible avec le décodage en DD 5.1. Si le DD EX est décodé comme DD normal, le signal surround arrière sera présent à la fois sur les enceintes surround arrière gauche et droite (formant un centre arrière fantôme). Il peut également être décodé sous forme de 7.1 en transmettant le décodage surround arrière aux enceintes surround arrière gauche et droite

(formant deux surround arrière mono). Également connu sous le nom de DTS (3/3) Matrix, il s’agit d’une forme améliorée du DTS. En plus des canaux 5.1 discrètement encodés, le DD ES offre une sixième matrice de canal supplémentaire (surround arrière, produisant un son 6.1) encodée dans les enceintes surround arrière pour une profondeur d’image renforcée et une localisation du son plus tangible derrière l’auditeur. Pour bénéficier du DTS ES, il est nécessaire d’utiliser un disque encodé en DTS ES. Le DTS ES est rétrocompatible avec le décodage en DTS 5.1. Si le DTS ES est décodé comme DTS normal, le signal surround arrière sera présent à la fois sur les enceintes surround arrière gauche et droite (formant un centre arrière fantôme). Il peut également être décodé sous forme de 7.1 en transmettant le décodage surround arrière aux enceintes surround arrière gauche et droite (formant deux surround arrière mono). Il s’agit d’une autre forme améliorée du DTS, également connu sous le nom de DTS (3/3) Discrete ou DTS ES Discrete 6.1. DTS ES Discrete offre également un canal supplémentaire (Surround arrière) pour une profondeur d’image renforcée et une localisation du son plus tangible derrière l’auditeur, cependant dans ce cas des données supplémentaires sont intégrées au bitstream afin que tous les canaux soient discrètement encodés. L’enceinte surround arrière jouit d’une plus grande séparation d’avec les autres canaux que ce qui est possible avec les technologies encodées en matrice. Pour bénéficier du DTS-ES Discrete, il est nécessaire d’utiliser un disque encodé en DTS-ES Discrete. Le DTS ES Discrete est rétrocompatible à la fois avec le décodage en DTS 5.1 et DTS ES Matrix 6.1. Si le DTS ES Discrete est décodé comme DTS normal, le signal surround arrière sera présent à la fois sur les enceintes surround arrière gauche et droite (formant un centre arrière fantôme). Si le DTS ES Discrete est décodé avec du DTS ES Matrix, le signal surround arrière sera décodé séparément (c.-à-d. en 6.1) mais par un processus matriciel, qui procurera la même séparation de canaux que si le disque source était réellement en DTS ES Matrix (sans atteindre une aussi bonne qualité que le DTS EX Discrete).

Il peut également être décodé sous forme de 7.1 en transmettant le décodage surround arrière aux enceintes surround arrière gauche et droite (formant deux surround arrière mono).

Le nouveau format Pro Logic, le Pro Logic II, est une technologie Dolby par laquelle cinq canaux (avant gauche, avant droit, centre, surround gauche et surround droit) sont encodés dans un mixage stéréo au moyen d’un processus matriciel analogique. La lecture des sources en Dolby Pro Logic II peut s’effectuer sur des appareils stéréo classiques (en stéréo) ou peut être décodée en 5 canaux de son surround.

Dolby Pro Logic II est compatible avec le système Dolby Pro Logic antérieur (qui

était l’équivalent de décodage de l’encodage Dolby Surround) à 4 canaux (gauche, centre, droit et mono surround), tel qu’utilisé couramment sur les cassettes vidéo, les programmes télévisés ou les films plus anciens. Remarque : Pro Logic n’inclut pas de canal LFE (canal d’effets basse fréquence) pour le subwoofer, néanmoins le 551R est en mesure de créer une sortie subwoofer (pour 5.1) via la fonction de gestion des basses. Reportez-vous à la section « Configuration du menu Tonalité/Sub/LFE » dans le chapitre « Utilisation » de ce manuel pour plus d’informations.

Une version plus récente du Dolby Pro Logic II, qui est capable de recréer les 7 canaux de son surround discret à partir de sources stéréo encodées comme il se doit. Le Pro Logic IIx intègre aussi des modes pour le post-traitement de sources stéréo ou 5.1 en 7 canaux, qu’elles aient été encodées ou non en Pro Logic IIx.

Lorsque le décodage 5.1 est requis, le décodage Dolby Pro Logic II sera toujours utilisé par le 551R à la place du Pro Logic IIx car le IIx ne fonctionne que pour la sortie 7 canaux. Remarque : Pro Logic IIx n’inclut pas de canal LFE (canal d’effets basse fréquence) pour le subwoofer, néanmoins le 551R est en mesure de créer une sortie subwoofer (pour 7.1) via la fonction de gestion des basses. Reportez-vous à la section « Configuration du menu Tonalité/Sub/LFE » dans le chapitre « Utilisation » de ce manuel pour plus d’informations.

Modes de son surround (suite)

Une technologie DTS qui est capable de recréer les 6 canaux de son surround

(avant gauche et droit, centre, surround gauche et droit, surround arrière) à partir de sources stéréo analogiques encodées en matrice. Le DTS Neo:6 peut être lu sous forme de 7.1 par un appareil stéréo classique (en stéréo) ou décodé en 7.1 en transmettant le décodage surround arrière aux enceintes surround arrière gauche et droite (formant deux surround arrière mono). Remarque : le Neo:6 n’inclut pas de canal LFE (canal d’effets basse fréquence) pour le subwoofer, néanmoins le 551R est en mesure de créer une sortie subwoofer via la fonction de gestion des basses. Reportez-vous à la section « Configuration du menu Tonalité/Sub/LFE » dans le chapitre « Utilisation » de ce manuel pour plus d’informations.

Une technologie DTS qui offre 5.1 canaux de 96 kHz / 24 bit audio (avec vidéo si nécessaire) sur disques DVD vidéo et audio (zone vidéo) (avec un encodage adapté en DTS 96/24). Les lecteurs DVD qui permettent la sortie numérique DTS transmettent le flux audio binaire (bitstream) DTS 96/24 via S/P DIF ou HDMI en vue de le décoder dans le 551R.

Pour activer le 551R, commutez l’interrupteur d’alimentation du panneau arrière en position Marche (On) puis appuyez sur le bouton Veille/Marche du panneau avant.

Sélection de la source

1. Sélectionnez la source souhaitée en appuyant sur le bouton de source correspondant sur le panneau avant ou la télécommande.

2. Si nécessaire, appuyez sur le bouton Type d’entrée audio pour sélectionner le mode d’entrée de l’appareil source, en analogique, numérique ou HDMI (en fonction du raccordement effectué sur le panneau arrière). Il est possible que vous l’ayez déjà assigné dans le menu de « Configuration entrée/sortie audio » affiché à l’écran (OSD).

Modes DSP Ces modes permettent de profiter d’un son surround à partir de sources qui n’ont aucun encodage. L’effet de son surround est réalisé par traitement numérique du signal de la source analogique ou numérique stéréo utilisée. Cinq modes sont possibles : Film, Musique, Salle, Théâtre et Hall.

(à partir des sorties numériques d’un lecteur CD par exemple) soit en downmix stéréo de sources DD ou DTS (à partir de la sortie numérique d’un lecteur DVD par exemple).

Stéréo analogique direct Sélectionnez un mode adapté au support/type source que vous écoutez en

appuyant sur les boutons des modes stéréo ou surround et en parcourant les sous-modes disponibles.

Dans tous les cas, la première fois qu’un bouton de mode est utilisé, le 551R indiquera le mode de décodage en cours sur l’afficheur du panneau avant. Appuyer de nouveau sur le bouton permettra de faire défiler le mode disponible suivant (s’il y en a un). Si aucun bouton n’est actionné pendant 4 ou 5 secondes, le 551R revient au fonctionnement normal sans changer de mode.

Modes stéréo - Sélectionne le mode 2 canaux stéréo pour les supports stéréo ; appuyer de nouveau sur ce bouton sélectionne le mode Stéréo + Sub.

Il s’agit d’un mode de traitement numérique qui permet de contrôler les basses et les aigus, et d’activer le subwoofer si nécessaire. L’entrée peut être soit analogique (auquel cas elle sera transformée en numérique par conversion analogique/numérique 24 bits), soit numérique natif.

Modes surround - Sélectionne une gamme de modes surround numériques pour les supports sources numériques encodés de manière appropriée Remarque : certains types de son surround (tels que Dolby et DTS HD) sont disponibles uniquement à partir de disque Blu-ray sur HDMI.

Lorsque le bouton des modes surround est actionné, le 551R verrouille le flux audio binaire (bitstream) entrant et sélectionne le premier mode disponible pour le type de bitstream actuel.

Dans certains cas, (voir tableaux), appuyer de nouveau sur le bouton permettra de passer à une autre option d’encodage.

Pro Logic et DTS Neo:6 sont tous deux disponibles sous différentes formes pour décoder les bandes-son encodées de manière appropriée. Par ailleurs, les modes

DSP sont disponibles pour traiter les sources sans aucun encodage. En raison du processus d’encodage matriciel, aucun de ces modes n’incorpore de balise indiquant au 551R le type d’encodage utilisé dans le support source. Par conséquent, vous devez sélectionner manuellement ces modes.

Pour des configurations d’enceintes en 7.1, le nombre de possibilités de décodage est plus important, tel qu’indiqué dans les tableaux de « Modes de décodage » ciaprès. Plusieurs modes de post-traitement sont disponibles en utilisant Pro Logic

$ Disponible uniquement via les entrées HDMI.

& Format encodé sans perte. 52

Remarque : les entrées en caractère gras sont reproduites dans leurs résolutions/formats natifs.

Dans tous les cas, appuyer sur le bouton des modes Stéréo fait toujours défiler : Modes stéréo

PS (Nom de la station) - indique le nom de la station actuelle

PTY (Type de programme) - indique le nom du type de programme actuel

CT (Horloge/Heure) - indique l’heure actelle provenant de la station de radio.

1. Appuyez sur le bouton Tuner FM/AM sur le panneau avant ou la télécommande pour sélectionner le mode Tuner.

2. Appuyez de nouveau sur le bouton Tuner FM/AM pour sélectionner FM ou AM si vous le souhaitez.

3. Appuyez sur le bouton Mode/Mémorisation sur le panneau avant (ou le bouton

Mode sur la télécommande) pour sélectionner la syntonisation automatique ou manuelle, ou le mode préréglage. 4. Appuyez sur les boutons Recherche + et Recherche - (ou les flèches gauche et droite sur la télécommande) pour sélectionner la station que vous souhaitez écouter. En mode de syntonisation automatique, l’appareil recherche la station forte suivante. En mode de syntonisation manuelle, l’utilisateur peut parcourir manuellement les fréquences. En mode préréglage, l’appareil fait uniquement défiler les stations préréglées.

Deux modes FM sont disponibles : stéréo et mono - Appuyez sur le bouton Stéréo

Mono de la télécommande pour sélectionner successivement les modes stéréo et mono. Si le bouton Display (Affichage) est actionné, le nom de stations RDS des stations FM s’affichera s’il est disponible.

Mémorisation des stations

Remarque : les informations relatives à l’horloge/l’heure ne sont transmises qu’une fois par minute par les radios locales. Si ces informations ne sont pas disponibles, le message « NO CT » sera brièvement indiqué sur l’afficheur.

RT (Texte radio) - indique certains messages de texte radio.

Lip sync (Synchronisation entre le son et l’image)

Le 551R peut, si nécessaire, appliquer un léger délai à la lecture audio pour la resynchroniser avec la lecture de la vidéo si celle-ci semble être retard par rapport

Cela peut parfois se produire si la vidéo est légèrement retardée par un lecteur ou un téléviseur exécutant un important traitement vidéo.

Appuyer sur le bouton Lip Sync de la télécommande fera apparaître la valeur du délai de synchronisation (« Lip Sync ») actuel sur l’afficheur principal du 551R et permettra d’effectuer des ajustements par tranches de 10 ms (10 millièmes de seconde).

Définir la valeur sur 0 désactive le délai de synchronisation entre le son et l’image.

1. Recherchez la station que vous souhaitez mémoriser tel qu’expliqué ci-dessus.

2. Maintenez le bouton Mode/Mémorisation enfoncé (ou le bouton Store

(Mémorisation) de la télécommande) pendant 5 secondes.

3. Utilisez les boutons Recherche +/- pour sélectionner le numéro d’une station préréglée (1-15). Le numéro de la station s’affichera à l’écran.

4. Maintenez le bouton Mode/Mémorisation enfoncé (ou le bouton Store (Mémorisation) de la télécommande) pour mémoriser la fréquence.

Radio Data Systems (RDS)

Le RDS est un procédé de transmission d’informations supplémentaires provenant de stations de radio locales. Cette fonctionnalité n’est disponible qu’en mode FM. Le RDS ne fonctionnera que si les stations de radiodiffusion locales

émettent une transmission RDS et si le signal est suffisamment fort.

Remarque : la valeur du délai de synchronisation (« Lip Sync ») est mémorisée et appliquée séparément pour chaque source.

Vous pouvez utiliser les boutons haut/bas pour apporter des changements à l’image ou appuyer à nouveau sur Pic.Adj. pour passer à l’élément suivant.

Audio In/Out Setup Menu

Votre téléviseur envoie alors des commandes au 551R pour lui permettre de démarrer une session ARC et « TV-ARC » apparaît automatiquement sur l’afficheur du panneau avant.

Certains téléviseurs peuvent également démarrer une session de retour audio

(ARC) lorsque vous sélectionnez le tuner incorporé et s’arrêter lorsque vous sélectionnez une autre source. Vous pouvez également démarrer la fonction de retour audio (ARC) en appuyant deux fois sur le bouton CD/Aux/TV du 551R (à condition d’avoir activé l’option TVARC via l’affichage à l’écran (OSD) du 551R tel qu’indiqué ci-dessus).

La première pression sélectionne CD/Aux, et la seconde sélectionne la fonction de retour audio (ARC), puis « TV-ARC » apparaît sur l’afficheur du panneau avant. Le

551R enverra alors des commandes au téléviseur en HDMI pour tenter de démarrer une session ARC.

Vous pouvez régler la luminosité, le contraste, la teinte, la saturation et le zoom

Si vous maintenez le bouton enfoncé pendant une dizaine de secondes, le 551R indiquera la résolution de sortie actuelle du processeur sur l’afficheur du panneau avant.

Maintenir le bouton enfoncé 10 secondes supplémentaires permet de passer à la résolution de sortie suivante (et de laisser au téléviseur le temps de resynchroniser). Si vous continuez de le maintenir enfoncé, la sortie vidéo adoptera progressivement toutes les résolutions possibles : 480i 50Hz, 60Hz 576i, 720p 50Hz, 720p 60Hz, 50Hz 1080i, 1080i 60Hz, 50Hz 1080p et 1080p 60Hz (puis revient au début).

Cette fonctionnalité peut être utile si la sortie du processeur est accidentellement définie sur une résolution non prise en charge par votre téléviseur et que cela provoque une perte d’image.

En maintenant enfoncé le bouton Pic.Adj., le 551R peut faire défiler automatiquement toutes les résolutions. Relâchez simplement le bouton lorsqu’une image vidéo visible à une résolution appropriée apparaît.

Mode « Split » audio (écoute d’une source différente de l’image)

Dans certaines circonstances, le 551R permet à l’utilisateur de visionner une source tout en écoutant une autre source. Vous pouvez notamment regarder la vidéo d’une chaîne sportive tout en écoutant les commentaires audio à partir du

Tuner. Pour utiliser le mode « Split » :

1. Sélectionnez la source que vous souhaitez visionner de façon habituelle.

2. Maintenez enfoncé le bouton de la source que vous souhaitez écouter. Après environ 4 secondes « Audio Split » défilera sur le panneau avant, vous indiquant que vous écoutez à présent cette source à la place de la bande-son associée à la vidéo. Aucun changement n’intervient sur la vidéo.

Pour terminer la session ARC, il suffit de désengager la fonction sur votre téléviseur ou d’appuyer sur un bouton de source différente sur le 551R.

Pic. Adj. (Réglage de l’image)

Pour les sources pour lesquelles le Processeur a été réglé sur Traitement, le 551R permet d’effectuer certains réglages de l’image.

Ces réglages sont mémorisés source par source.

Appuyer sur une source pour laquelle le processeur est réglé sur Bypass n’aura aucun effet.

Appuyer sur une source pour laquelle le processeur est réglé sur Traiement fera apparaître le premier élément d’ajustement, affiché en haut de l’écran comme cidessous :

étapes (page 14 et suivantes) devrait être suffisante pour une utilisation normale. Toutefois, le 551R propose également de nombreux réglages plus évolués pour ceux qui souhaitent personnaliser davantage les paramètres et le fonctionnement selon leurs préférences personnelles.

Répartiteurs de subwoofer et gestion des basses

Tel qu’expliqué dans la section « Configuration du 551R », le 551R effectue la gestion des basses pour toute enceinte réglée sur « Petit » dans le menu affiché à l’écran (OSD). Cela signifie que les basses des enceintes qui ne sont pas en mesure de les reproduire efficacement sont dirigées vers le subwoofer à la place.

Speaker Crossover Menu Front L/R Centre Si le support source contient un canal LFE distinct (c.-à-d. un support DD ou DTS) il sera toujours acheminé vers le subwoofer (s’il est activé) et ne sera pas affecté par le réglage de la transition. Certains types d’encodage (tels que Dolby PLII/IIx et Neo:6) ne possèdent pas réellement de canal LFE. Le réglage par défaut pour toutes les transitions de gestion des basses est 80 Hz, ce qui constitue un bon point de départ global. Si vous ne souhaitez effectuer aucun ajustement, laissez simplement toutes les valeurs de transition à ces paramètres par défaut. Remarque : ces réglages ne s’utilisent en fait que pour les enceintes ayant été réglées sur « Petit » dans le menu de configuration des enceintes.

Pour les utilisateurs avancés, il est toutefois possible d’ajuster les transitions d’enceintes utilisées pour toute enceinte réglée sur « Petit » de façon indépendante afin de tenir compte du fait que vous voudrez peut-être rediriger les basses directes des enceintes colonne avant (vers le subwoofer) à 50 Hz, par exemple, mais rediriger celles des enceintes surround gauche et droite à 100 Hz.

Si vous souhaitez procéder à ces ajustements, il est préférable de consulter la documentation fournie par le fabricant de vos enceintes ou de contacter votre revendeur pour déterminer la réponse en fréquence de votre système et le point à partir duquel la réponse de basse de chaque type d’enceinte commence à diminuer (souvent appelé le point de déclenchement/d’arrêt 3 dB ou 6 dB). Cela correspondrait plus ou moins au point auquel la transition devrait être définie.

Si vous utilisez uniquement une configuration d’enceintes 5.1 (ou inférieure), le

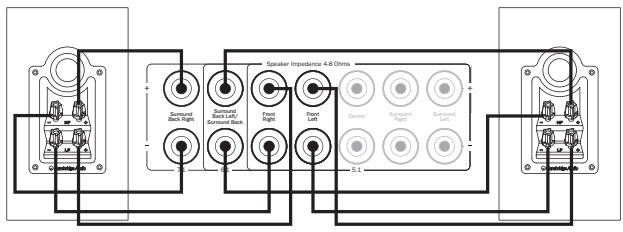

551R permet une bi-amplification sur les canaux avant droit et gauche. Vous verrez dans le menu de configuration des enceintes que lorsque le mode de décodage est réglé sur 5.1, une option d’activation/désactivation du biamplificateur apparaît. Speaker Config Menu Decode Mode Front L/R Centre Sub, peut être paramétré à des niveaux différents. Cela peut s’avérer utile si vous préférez avoir un niveau élevé de fonctionnement du subwoofer pour regarder des films, mais un niveau moindre pour écouter de la musique. Les trois niveaux peuvent être modifiés au maximum de +/-10 dB dans le menu affiché à l’écran (OSD). Il est également possible de modifier la manière dont la gestion des basses est appliquée. En fonctionnement normal, (augmentation des basses désactivée, « Bass Aug. Désact. ») si les enceintes avant sont réglées sur « Petit » (dans le menu de configuration des enceintes) leurs basses sont redirigées par un filtrage passehaut et transmises à un canal de subwoofer (c-.à-d. les basses sont suppriméesdes enceintes avant et transmises au subwoofer). Si elles sont réglées sur « Grand », aucun filtrage ne se produit et les basses ne sont pas transmises au subwoofer.

Toutefois, lorsque la fonction d’augmentation des basses est activée (« Bass Aug.

Activé ») et que les enceintes avant sont réglées sur « Grand », les basses provenant des enceintes avant gauche et droite sont alors transmises au canal de subwoofer sans qu’aucun filtrage des enceintes avant gauche et droite n’ait lieu (autrement dit, ces canaux restent en gamme complète). En d’autres termes, les basses dans le canal de subwoofer sont augmentées par des basses supplémentaires provenant des canaux avant gauche et droit. Si les enceintes avant gauche et droite sont réglées sur « Petit », la fonction d’augmentation des basses n’a aucun effet et le fonctionnement est le même que si la fonction est désactivée (« Bass Aug. Désact. »). La fonction d’augmentation des basses peut être activée ou désactivée séparément pour le fonctionnement en DD/DTS ou PLII/IIx/Neo:6.

La fonction d’augmentation des basses n’existe pas pour le mode Stéréo + Sub, car dans ce mode si les enceintes avant sont réglées sur « Grand », elles resteront en fait toujours non-filtrées.

La fonction d’augmentation des basses peut s’avérer utile avec des supports en

PLII/IIx et Neo:6, car ces types d’encodage n’incluent pas de canal LFE. Normalement, cela signifie que si toutes les enceintes de votre installation ont été réglées sur « Grand », le subwoofer devrait en fait être inactif (du fait que les basses n’aient pas été réorientées en qu’il n’y a pas de canal LFE). Si vous souhaitez que le subwoofer fonctionne avec toutes les enceintes réglées sur « Grand » et ces types d’encodage, activez la fonction d’augmentation des basses pour PLII/Neo6, puis définissez les points et niveaux de transition à l’oreille. Un canal de subwoofer sera alors créé à partir des canaux avant gauche et droite, sans les filtrer. Comme pour tout ajustement, il est judicieux de faire plusieurs essais pour déterminer ce qui fonctionne le mieux avec votre configuration particulière.

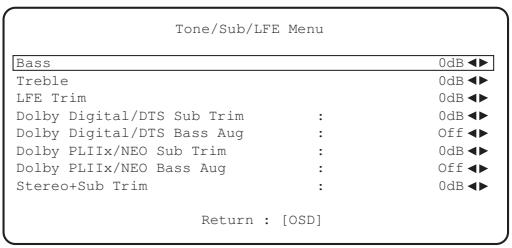

Le canal LFE (pour les supports DD/DTS) peut également être modifié au maximum de 10 dB par pas de 1dB, ce qui est utile pour une écoute en fin de soirée ou d’autres situations où il peut-être souhaité de réduire provisoirement le niveau des effets basse fréquence.

Rappelez-vous que le LFE correspond au canal d’effets basse fréquence encodé dans le disque et que cela est différent du niveau général du subwoofer qui peut inclure la gestion des basses des autres enceintes. Le réglage des graves et des aigus peut également s’effectuer à partir de la télécommande sans entrer dans le menu affiché à l’écran (OSD) en appuyant sur le bouton « Basses/Aigus » puis en utilisant les boutons de Volume +/-. Le réglage du subwoofer peut également s’effectuer à partir de la télécommande, sans le menu affiché à l’écran (OSD), en maintenant enfoncé le bouton « Sub. Activé/Désactivé » et en utilisant simultanément les boutons de Volume +/-.

Paramétrage du menu affiché à l’écran

(OSD) Cette fonction peut s’avérer pratique pour visionner des films en fin de soirée par exemple. Trois paramètres sont possibles : Auto – La compression est toujours appliquée aux bandes-son en Dolby Digital et Dolby Digital Plus. L’application et le degré de compression des bandes-son en Dolby True HD sont dictés par la bande-son elle-même. Désactivé – Aucune compression (lecture en plage dynamique totale normale)

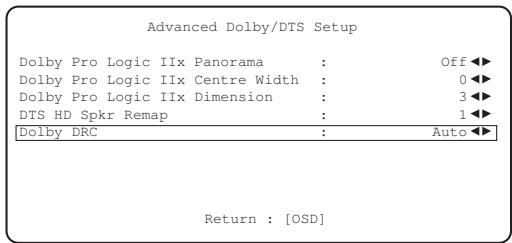

Activé – La compression est systématiquement appliquée aux bandes-son en

Dolby (lecture en plage dynamique réduite)

Language Dimension - Permet de régler le champ pour le faire passer progressivement de l’avant à l’arrière de la pièce en vue de l’adapter aux goûts de l’auditeur, au positionnement des enceintes et à la taille de la pièce. Le paramétrage 0 place l’image le plus en avant, le 6 le plus en arrière.

Ces trois réglages sont une question de préférence personnelle, c’est pourquoi nous vous conseillons d’expérimenter les paramètres que vous préférez lorsque vous utilisez le décodage PLII ou PLIIx.

DTS a répondu à ce problème pour le DTS-HD Master Audio et High Resolution Audio, en incluant des balises dans le flux audio binaire (bitstream) pour indiquer au récepteur AV le type d’agencement 7.1 qui a effectivement été utilisé. Par l’utilisation d’algorithmes de remappage d’enceinte DTS spécifiques, le 551R est en mesure de « repositionner » électroniquement les enceintes (c.-à-d. la propagation audio directe), de sorte que la lecture corresponde à l’agencement encodé original afin d’obtenir la meilleure qualité sonore possible.

Cette technologie a pour second objectif, par la réorientation de certains des canaux 7.1 disponibles, de permettre d’utiliser certains d’entre eux pour de nouvelles fonctionnalités, comme l’ajout d’un élément de hauteur au champ sonore.

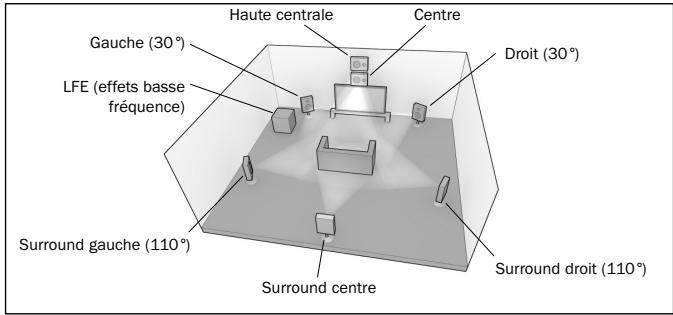

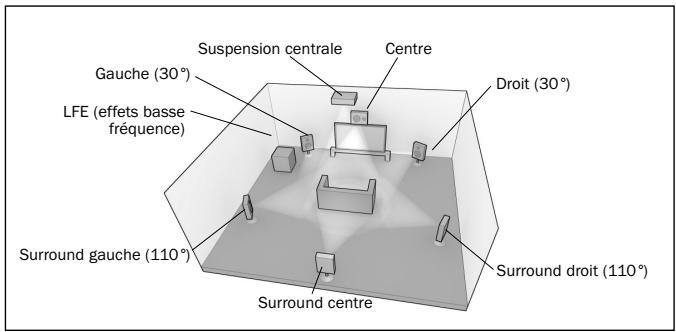

Les schémas suivants indiquent les 7 dispositifs d’encodage possibles à titre de référence.

Les angles cités font référence à l’angle d’une ligne nominale à 0 degré à travers le canal central de chaque enceinte, de l’un quelconque des côtés à droite ou à gauche de cette ligne.

Les configurations 1 et 5 sont des variantes du paramétrage 7.1 normal, alors que la Configuration 6 peut augmenter la hauteur et la largeur de champ disponibles des canaux avant.

Les configurations 2,3,4 et 7 sont moins conventionnelles et réorientent certains des canaux 7.1 disponibles pour fournir une dimension supplémentaire au champ sonore en termes de hauteur de différentes manières. Veuillez vous reporter au site Internet de DTS pour obtenir de plus amples informations sur cette nouvelle technologie.

Configuration 1 - 7.1 canaux : G, C, D, LFE, SG, SD, SAG, SAD Gauche (30°)

également fourni, ce qui permet de contrôler le 551R via des systèmes à installation personnalisée.

RS232C Par ailleurs, l’appareil intègre des codes de commande/IR « directs » ainsi que des codes de basculement pour un grand nombre de leurs fonctions afin de simplifier la programmation de systèmes personnalisés. Il est possible d’accéder à des commandes directes Marche/Arrêt et Silence spéciales de la télécommande fournie afin de les faire assimiler par un système personnalisé, comme suit :

1.Appuyez sur le bouton Veille/Marche de la télécommande et maintenez-le enfoncé. La télécommande génère d’abord une commande (à bascule) de mise en veille. Maintenez le bouton enfoncé, au bout de 12 secondes, une commande « Marche » du récepteur A/V est activée. Si vous maintenez la touche enfoncée pendant encore 12 secondes, une commande d’arrêt du récepteur A/V sera générée.

Répétez cette procédure avec les boutons Silence, Activation/Désactivation du subwoofe), Stéréo Mono et Tuner AM/FM pour transmettre des commandes de mise en marche/d’arrêt. Le bouton Tuner AM/FM offre également des commandes FM et AM uniques permettant de basculer sur une bande spécifique.

Un tableau complet des codes et du protocole RS232 utilisés pour ce produit est disponible sur le site Internet de Cambridge Audio sur www.cambridge-audio.com.

Réinitialisation/Sauvegarde des réglages

Pour les configurations 5.1 la situation est simple : le 551R effectue automatiquement tout remappage d’enceinte DTS nécessaire, mappant l’une quelconque des 7 possibilités d’entrées pour cette configuration. Pour le 7.1, deux autres configurations d’enceintes sont possibles. Elles correspondent à la configuration 1 et la configuration 5 indiquées ci-dessus.

Dans ce cas précis, vous devez indiquer au 551R quelle configuration correspond le mieux à l’agencement de vos enceintes en choisissant le menu d’enceinte DTSHD et en sélectionnant l’option 1 ou 5.

Le 551R possède une fonction qui préserve la mémoire des préréglages et d’autres paramètres. En cas de panne de courant, ou si le cordon d’alimentation de l’appareil est débranché de la prise secteur, la mémoire de sauvegarde conservera la mémoire des préréglages pendant environ une semaine. Si l’alimentation est interrompue pendant 7 jours ou plus, les paramètres de mémoire seront effacés.

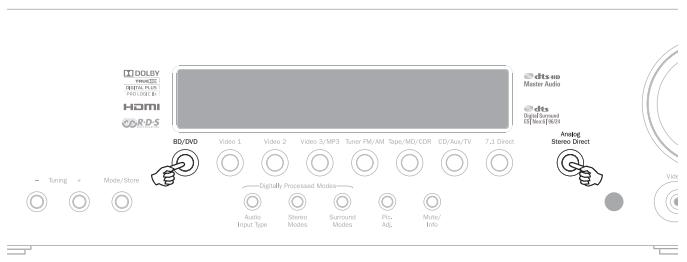

Si vous souhaitez rétablir tous les paramètres à leurs valeurs d’usine par défaut

(ou dans l’éventualité peu probable que l’appareil se bloque en raison d’une décharge électrique, etc.), mettez l’appareil en marche (réactivez-le s’il est en mode veille), appuyez sur les boutons DVD et Analogue Stereo Direct sur le panneau avant et maintenez-les enfoncés pendant trois secondes. « RESET » (Réinitialisation) sera brièvement indiqué sur l’afficheur avant de revenir en mode veille.

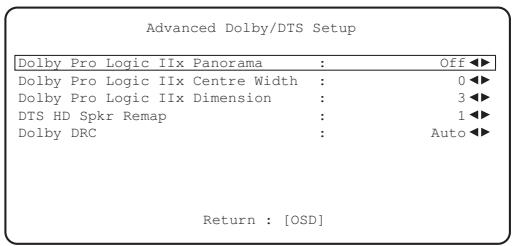

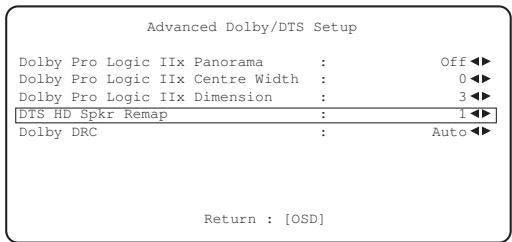

Advanced Dolby/DTS Setup

Aucun son ne sort des enceintes

Le récepteur est configuré pour un fonctionnement en mode « Sortie Préampli ».

Le son de l’un des canaux n’est pas audible

À partir du menu affiché à l’écran (OSD), sélectionnez le menu de configuration de l’entrée/de la sortie pour changer le réglage de la sortie préampli de « Normal » à

« Sortie Préampli ». Ceci désactive les amplificateurs internes lorsqu’un amplificateur décodeur externe est utilisé. Réinitialisez ce paramètre sur « Normal » pour rétablir le son.

L’enceinte est réglée sur « Aucun » dans le menu des réglages affiché à l’écran

Aucun son ne sort des enceintes avant, mais les enceintes arrière fonctionnent

Les entrées analogiques ne sont pas solidement connectées.

Les raccordements des enceintes sont débranchés.

Le son se coupe lorsque vous écoutez de la musique ou il n’y a pas de son, bien que l’appareil soit allumé

L’impédance des enceintes est inférieure aux valeurs conseillées pour le 551R.

L’appareil n’est pas suffisamment ventilé et provoque peut-être une surchauffe.

Faibles graves ou réponse « fuzzy » (peu nette)

Il est possible qu’un léger bruit soit perceptible car la méthode utilisée pour la modulation d’émissions en stéréo FM est différente de celle utilisée pour les émissions en mono. La qualité de l’antenne joue également sur le niveau de sifflement perceptible.

Le bruit est excessif lors des émissions de radio à la fois en stéréo et en mono

Mauvais emplacement et/ou mauvaise orientation de l’antenne. La station émettrice est trop loin.

Les enceintes arrière n’émettent aucun son

La source en cours de lecture n’est pas enregistrée en son surround.

L’enceinte est réglée sur « Aucun » dans le menu des réglages affiché à l’écran

(OSD). Un mode stéréo a été sélectionné.

L’enceinte centrale n’émet aucun son

L’enceinte centrale est réglée sur « Aucun » dans le menu des réglages affiché à l’écran (OSD).

Un mode stéréo a été sélectionné.

Le subwoofer n’émet aucun son

Le subwoofer a été réglé sur « Désactivé » dans le menu des réglages affiché à l’écran (OSD) ou via la télécommande.

Les modes DTS Neo:6, DD PLII/IIx (qui n’ont pas de canal LFE) ont été sélectionnés avec toutes les enceintes réglées sur « Grand ».

La télécommande ne fonctionne pas

Les piles sont usées.

La télécommande est trop loin du récepteur ou hors de son champ d’action.

Aucun son ne sort des enceintes lorsqu’elles sont raccordées à une entrée numérique

Le type d’entrée audio est réglé sur analogique (vérifiez l’afficheur). Appuyez sur le bouton Type d’entrée audio pour passer au type d’entrée numérique.

Aucun son ne sort des enceintes lorsqu’elles sont raccordées à une entrée analogique

Le type d’entrée audio est réglé sur numérique. Appuyez sur le bouton Type d’entrée audio pour passer au type d’entrée analogique (vérifiez l’afficheur).

Le type d’entrée audio peut également être défini dans le menu de Configuration de l’entrée/de la sortie affiché à l’écran (OSD).

« Ext 2 canaux » . Ceci désactive les amplificateurs internes pour les canaux avant lorsqu’un amplificateur décodeur externe est utilisé pour les piloter. Réinitialisez ce paramètre sur « Normal » pour rétablir le son.
