ACS 150 ET - Climatiseur ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur monobloc mobile
Marque	ALPATEC
Modèle	ACS 150 ET
Dimensions unité intérieure (L x H x P)	48,2 x 75 x 42 cm
Dimensions unité extérieure (L x H x P)	47,9 x 48 x 29,9 cm
Poids	43 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance frigorifique	4,3 kW
Classe énergétique (froid)	C
Consommation annuelle	765 kWh
EER (coefficient d'efficacité frigorifique)	2,81
Niveau sonore	56 dB(A)
Déshumidification	68 L/jour
Débit d'air maximal	420 m³/h
Vitesses de ventilation	3 + automatique
Longueur de la gaine d'évacuation	3 m
Surface recommandée	Jusqu'à 45 m²
Gaz réfrigérant	R410A (0,665 kg)
Fonctions principales	Climatisation, déshumidification, minuterie, mode nuit, télécommande
Entretien du filtre	Nettoyage tous les 2 mois avec un aspirateur ou un chiffon humide
Consignes de sécurité	Installer sur surface plane, dégagement 50 cm, mise à la terre obligatoire, ne pas utiliser sans filtre
Service après-vente	Alpatec SAV : 0892 707 544 (lun-ven 8h45-12h30, 14h-18h)
Informations environnementales	Gaz fluoré à effet de serre, recyclage en fin de vie

FOIRE AUX QUESTIONS - ACS 150 ET ALPATEC

Comment installer correctement le climatiseur ALPATEC ACS 150 ET ?

Placez l'unité intérieure près d'une fenêtre ou d'une porte, et faites passer la liaison et l'unité extérieure par cette ouverture. Laissez un dégagement d'au moins 50 cm autour de l'appareil. L'unité extérieure peut être posée au sol ou fixée au mur à l'aide des supports fournis. Veillez à respecter une hauteur maximale de 1,6 m entre les deux unités pour l'évacuation des condensats.

Quels sont les modes de fonctionnement disponibles ?

L'appareil propose deux modes : climatisation (refroidissement) et déshumidification. Vous pouvez basculer entre les modes à l'aide de la touche MODE sur le panneau de contrôle ou la télécommande.

Comment régler la température et la vitesse de ventilation ?

Utilisez les touches ▲ et ▼ pour augmenter ou diminuer la température de consigne par paliers de 1°C. La vitesse de ventilation peut être réglée sur automatique, rapide, moyenne ou lente avec la touche VITESSE. En mode automatique, la vitesse s'adapte à l'écart entre la température ambiante et la consigne.

Comment utiliser la fonction minuterie ?

Pour un départ différé : appuyez sur la touche MINUTEUR lorsque l'appareil est éteint, puis sélectionnez le temps souhaité. Pour un arrêt différé : appuyez sur la touche lorsque l'appareil fonctionne et réglez le temps. L'appareil s'allumera ou s'éteindra automatiquement après le délai programmé.

Que faire si l'écran affiche 'E7' ou 'E1' ?

Le code 'E7' indique que le bac à eau est plein : videz-le via le bouchon de vidange ou utilisez un drainage permanent. Le code 'E1' signale une sonde endommagée : contactez un réparateur agréé.

À quelle fréquence nettoyer le filtre à air ?

Il est recommandé de nettoyer le filtre à poussière tous les deux mois. Retirez le filtre situé à l'arrière de l'appareil, nettoyez-le avec un aspirateur ou un chiffon humide, puis séchez-le soigneusement avant de le remettre en place.

Le climatiseur ne produit pas d'air froid, que vérifier ?

Vérifiez d'abord que la température ambiante est supérieure à la température de consigne. Si l'évaporateur est gelé, arrêtez l'appareil et laissez dégeler. Assurez-vous également que le filtre n'est pas obstrué et que les entrées/sorties d'air sont dégagées.

Quelles sont les précautions de sécurité essentielles ?

Branchez toujours l'appareil sur une prise avec mise à la terre. Ne jamais utiliser sans filtre, ne pas obstruer les grilles, et éviter de placer l'appareil près d'une source de chaleur ou dans une pièce humide. Débranchez-le avant tout nettoyage. Confiez les réparations à un professionnel agréé.

Comment utiliser la télécommande ?

Insérez deux piles en respectant la polarité. Les touches permettent de mettre en marche/arrêt (5), sélectionner le mode (3), régler la température (4), activer le mode nuit (6), programmer un minuteur (7) et choisir la vitesse de ventilation (8, 9, 10, 11). L'appareil peut aussi être piloté depuis le panneau de contrôle.

Où trouver le service après-vente pour ce modèle ?

Le SAV Alpatec est joignable au 0892 707 544 du lundi au vendredi de 8h45 à 12h30 et de 14h à 18h. Avant d'appeler, notez la référence exacte du produit (ACS 150 ET) et son numéro de série.

MODE D'EMPLOI ACS 150 ET ALPATEC

ALPATEC you felicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour vous comport et Your securite, Your article a ete verifie a toutes les etapes de sa fabrication et a passé avec succes tous nos tests de qualite. Nos produits sont conus pour vous plaire tant par leur design que par leur facilite d'utilisation et dans I'objectif constant de vous apporter complete satisfaction.

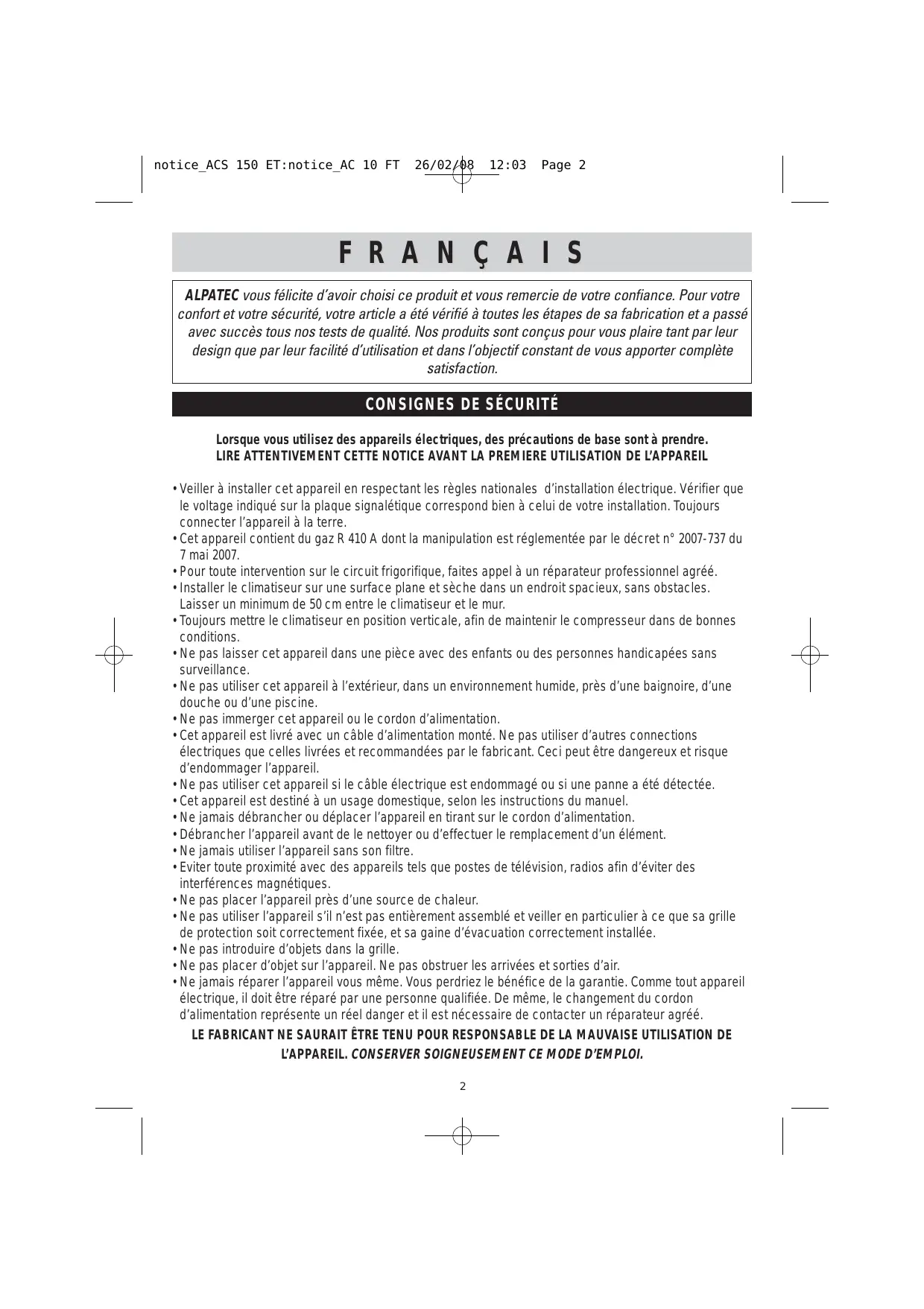

CONSIGNES DE SECURITE

Lorsque vous utilisez des appareils electriques, des precautions de base sont a prendre. LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL

• Veiller à installer cet apparéil en respectant les régles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toutjours connecter l' apparéil à la terre.
• Cet apparéil contient du gaz R 410 A dont la manipulation est réglementée par le décret n° 2007-737 du 7 mai 2007.
• Pour toute intervention sur le circuit frigorifique, faites appel à un réparateur professionnel agréé.
• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles.
  Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujoursmettreleclimatiseurenpositionverticale,afindemaintenirlecompresseurdansdebonnes conditions.
• Ne pas laisser cet apparéil dans une piece avec des enfants ou des personnes handicapées sans surveillance.
• Ne pas utiliser cet apparéil à l'extérieur, dans un environnement humide, pres d'une baignoire, d'une douche ou d'une piscine.
• Ne pas immerger cet apparéil ou le cordon d'alimentation.
• Cet apparéil est livré avec un cable d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommendées par le fabricant. Ceci peut être dangereux et risque d'endommager l' apparéil.
• Ne pas utiliser cet apparéil si le cable électrique est endommagé ou si une panne a été détectée.
• Cet apparéil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais utiliser l'appareil sans son filtré.
• Eviter toute proximé avec des appareils tels que postes de télévision, radios afin d'eviter des interférences magnétiques.
• Ne pas placer l'appareil pres d'une source de chaleur.
• Ne pas utiliser l'appareil s'il n'est pas entierement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
• Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.
• Ne jamais réparer l'appareil vous même. Vous perdriez le bénéfice de la garantie. comme tout apparéil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représenté un reel danger et il est nécessaire de contacter un réparateur/agréé.

LE FABRICANT NE SAURAIT ETRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL. CONSERVER SOIGNEUSMENT CE MODE D'EMPLOI.

CHARACTERISTIQUES

Marque	: ALPATEC
Référence du modele	: ACS 150 ET
Compresseur rotatif	: au R 410 A* / 0,665 Kg
Classe énergétique en mode froid	: C
Consummation annuelle en kW	: 765
Puisance frigorifique en kW	: 4,3
EER	: 2,81
Type d'appareil	: refroidissement
Mode de refroidissement	: par air
Puisance calorifique en kW	: NA
Classe énergétique en mode chaud	: NA
Niveau sonore dB(A)	: 56
Alimentation	: 220-240 V, 50 Hz
Déshumidification	: 68 litres / jour
Débit d'air maxi	: 420 m³ / h
Vitesses de ventilation	: 3 + automatique
Longueur de la gaine	: 3 m
Idéal pour des pieces jusqu'à	: 45 m²
Dimensions UI	: 48,2 x 75 x 42 cm
Dimensions UE	: 47,9 x 48 x 29,9 cm
Poids	: 43 kg

• Contient du gaz à effet de serre fluoré relevant du protocole de Kyoto.

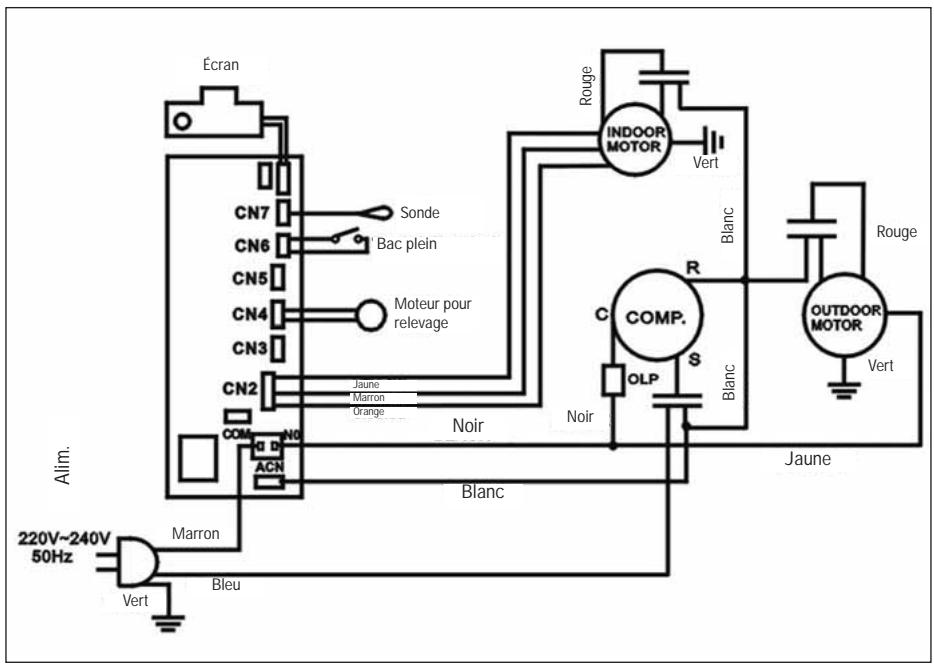

SCHEMAS ELECTRIQUE

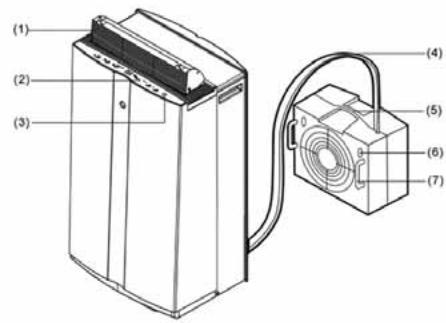

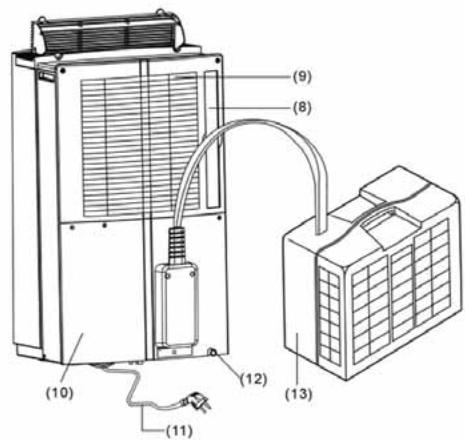

DESCRiPTIF DE L'APPAREIL

1. Sortie d'air orientable
2. Tableau de contrôle
3. Receur signal telecommande
4. Liaison
5. Poignée
6. Trous pour fixation
7. Poignées

1. Filtre à air
2. Entrée d'air
3. Roulette
4. Cordon d'alimentation
5. Bouchon de vidange
6. Unité extérieure
7. Telecommande

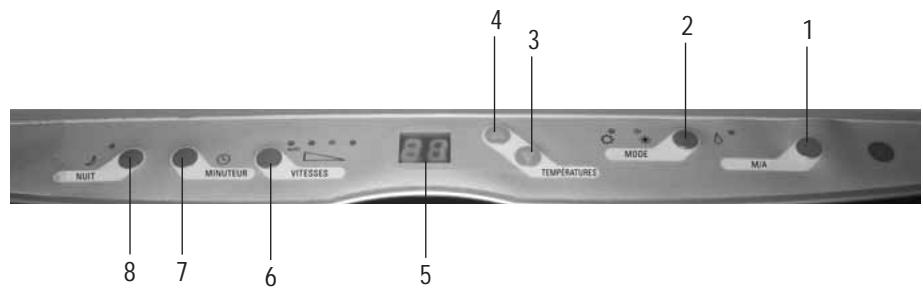

ÉCRAN DE CONTROLE ET DESCRIPTION DES FONCTIONS

1. M/A: appuyer pourmettre en marche ou arreter l'appareil.
2. MODE : chaque pression change le mode (climatisation / déshumidification).
3. ▼ chaque pression diminue la températe de consigne d'1°C.
4. ▲ chaque pression augmente la température de consigne d'1°C.
5. Écran LED : affiche la température ambiente en mode climatisation et « dh » en mode déshumidification.
6. VITESSE : chaque pression change la vitesse de ventilation (automatique / rapide / moyen / lent) En automatique, l'appareil adapte la vitesse en fonction de l'écart entre température ambiente et température de consigne. Si cet écart est de plus de 3^ , il passse en vitesse rapide, si l'écart est de moins de 3^ , il passse en vitesse moyenne et si les deux températures sont identiques il passse en vitesse lente.

7. MINUTEUR :

Départ : appuyer sur la touche lorsque le produit est arrêté et seLECTIONner le temps désiré. Lorsque le temps est écoulé, l'appareil démarre.

Arrêt : appuyer sur la touche lorsque le produit fonctionne et selectionner le temps désiré. Lorsque le temps est écoulé, l'appareil s'arrête.

1. NUIT : lorsque cette fonction est activée, il convient de régler le minuteur pour que l'appareil s'arrête automatiquement.

Cette fonction permet d'augmenter la température de consigne de 0.5^ par demi heures pendant

2 heures maximum afin d'assurer un comport au cours de la nuit.

Remarque: cette fonction ne peut s'activer qu'avac le mode climatisation.

TELECOMMANDE

1 Emetteur
2 Ecran
3 MODE
4 Sélection de la température
5 MARCHE / ARRET
6 NUIT
7 PROGRAMMATION
8 Ventilation automatique
9 Vitesse rapide
10 Vitesse moyenne
11 Vitesse lente

L'appareil peut etre piloté indifféremment avec la télécommande ou le tableau de contrôle.

• Touche 3 : pour sélectionner le mode de fonctionnement (climatisation ou déshumidification).
• Touche 4 : chaque pression augmente ou diminue la température de consigne de 1^
• Touche 5: met en fonctionnement ou bien arrête l'appareil.
• Touche 6: active le mode NUIT. La vitesse de ventilation est forcee en vitesse lente. La tempereut de consigne est augmentee de 0,5^ ares une demi heure dans ce mode, puis de 2^ ares 2 heures. Pour annuler cette fonction, appuyer de nouveau sur la touche.
• Touche 7 : pour programmer un départ ou un arrêt automatique de l'appareil.
  Si l'appareil fonctionne, pour programmer un arrêt différé appuyer sur cette touche jusqu'à ce que le temps affché sur l'écran corresponde au temps de fonctionnement désiré.
  Si l'appareil est arrêté, pour programmer un départ appuyer sur cette touche jusqu'à ce que le temps affché sur l'écran corresponde au temps avant démarrage.
• Touche 8: active la ventilation automatique. En automatique, l'appareil adapte la vitesse en fonction de l'écart entre température ambiente et température de consigne. Si cet écart est de plus de 3^ , il passée en vitesse rapide, si l'écart est de moins de 3^ , il passée en vitesse moyenne et si les deux températures sont identiques il passée en vitesse lente.
• Touche 9 : sélection de la vitesse de ventilation rapide.
• Touche 10 : sélection de la vitesse de ventilation moyenne.

• Touche 11 : sélection de la vitesse de ventilation lente.

• Attention au sens d'insertion des piles.

• Ne pas mélanger de piles neuves avec des piles usages.
• Si vous n'utilise pas votre télécommande pendant une longue période,steroler les piles.
• En fin de vie de votre apparéil et avant de le recycler par la filière adaptée,steroler les piles de la télécommande.
• Pour la protection de l'environnement, les piles usagées doivent être rapportées chez votre revendeur.

INSTALLATION

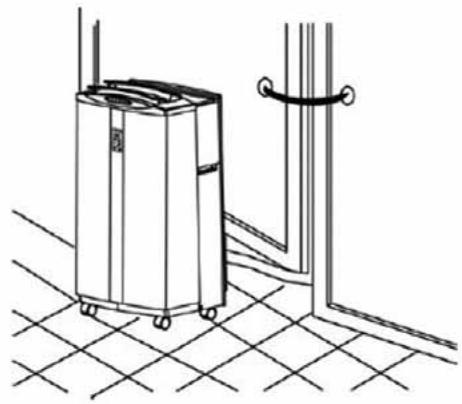

Positionner l'unité interieure à proximé d'une porte ou d'une fenêtre et faire passer la liaison et l'unité extérieure par cette ouverture.

On peut ensuite utiliser deux ventouses avec une cordelette de maintain pour limiter les apports extérieurs de chaleur par l'ouverture due à l'entrebaillagement

L'unité extérieur peut être soit posée au sol, soit fixée au mur.

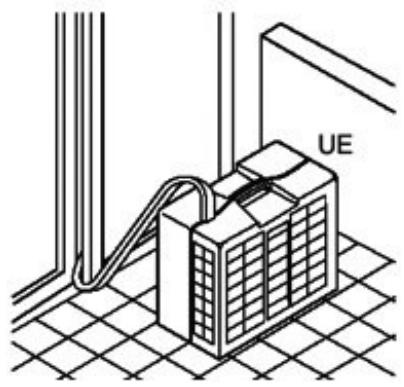

POSE AU SOL

Avec un dégagement minimal de 50 cm ajusté de l'unité

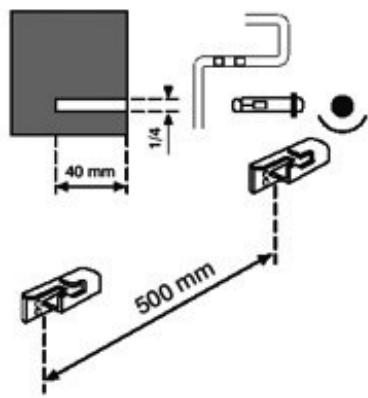

ACCROCHAGE MURAL

Le support mural foumi recoit la poignee en acier de I'UE

Poignée acier de l'UE (Qte : 2)

Entraxe de 500 mm entre les 2 supports muraux fournis

Attention : en cas d'utilisation avec l'accroche murale, le dénivèle entre les deux parties doit être inférieur à 1,6m pour que les condensats puissant s'évacuer automatiquement :

1,6 MHTDENIVELEEMAXI

Pour permettre à la pompe à condensats d'évacuer l'eau vers l'UE

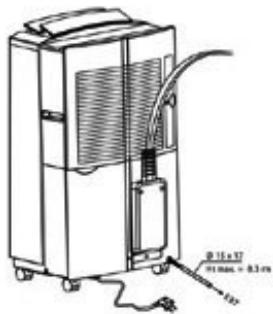

Dans le cas contraire, il faut utiliser le drainage permanent :

• ōter le bouchon de vidange à l'arrière de l'unité
• connecter un tuyau de 015/17 à l'orifice de vidange
• s'assurer que la sortie d'eau se fait correctement

MAINTENANCE

Avont toute opération de maintenance, arrêt et débrancher votre climatisationur.

Ne pas utiliser de solvants chimiques qui pourrait abimer votre apparéil. Utiliser un chiffon doux et sec pour nettoyer la carrosserie de votre apparéil.

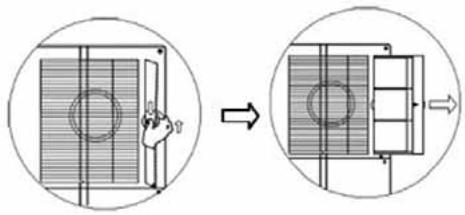

FILTRÉ À POUSSIÈRE

Le filtré à poussière est situé à l'arrière de l'appareil.

Le sortir et le nettoyer avec un aspirateur ou un chiffon humide (bien le sécher avant de le replacer).

Si vous filtre à poussière est sale, votre climatiseur sera moins performant. Nettoyer le filtre au moins tous les deux mois.

PANNE

En cas de mauvais fonctionnement et avant de faire appel à un réparateur/agréé, vérifier les points suivants :

Problème	Causes possibles	Solutions possibles
L'appareil ne fonctionne pas	- Il n'est pas branché - La prise électrique est endommagée - Le fusible ou le cordon d'alimentation de l'appareil sont endommagés	- Le brancher - La faire changer - Rapporter votre apparéil chez un répartiragé qu'qui procèdera à la réparation
L'appareil s'arrête automatiquement	- La programmation était activée	- Annuler la programmation
Pas d'air froid en mode climatisation	- La température de la piece est inférieure à la température de consigne - L'évaporateur est gelé	- Fonctionnement normal - Eliminer la glace sur l'évaporateur
L'écran affiche E7	- Le bac à eau est plein	- Vider le bac à eau (voir drainage permanent)
L'écran affiche E1	- Le sonde est endommagé	- Amener votre produit chez un répartiragé

Si vous produit a un fonctionnement anormal, arrêtez le et amenez le chez votre revendeur ou bien un réparateur/agréé.

Accueil France Service, notre SAV est à votre écoute du lundi au vendredi de 8h45 à 12h30 et de 14h à 18h au 0 892 707 544*.

Avant votre appel,merc de noter la referece exacte de votre produit ainsi que son numero de série.

Retrouvez tous nos produits sur www.alpatec.fr.

ENGLISH

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures menagères mais doit être remis à un point de collecte destiné au recyclage des produits électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matérielles sont recyclables conformément à leur marquage. Vous apportez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des produits usages. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
