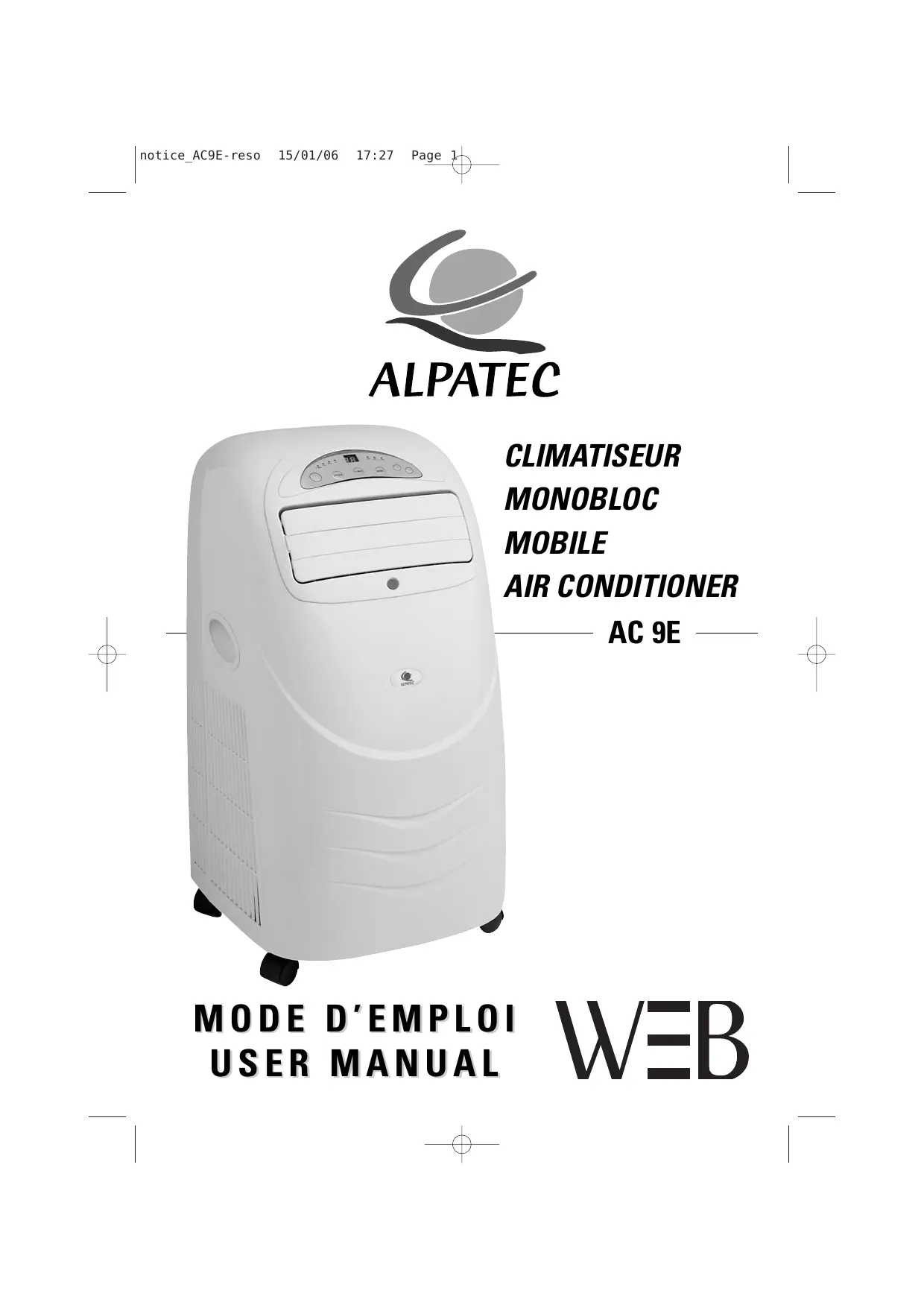

MODE D'EMPLOI AC 9 E ALPATEC
ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance.
Pour vous protéger et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité.
Nos produits sont conçus pour vous plaire tant par leur design que par leur capacité d'utilisation et dans l'objet constant de vous apporter une satisfaction complète.

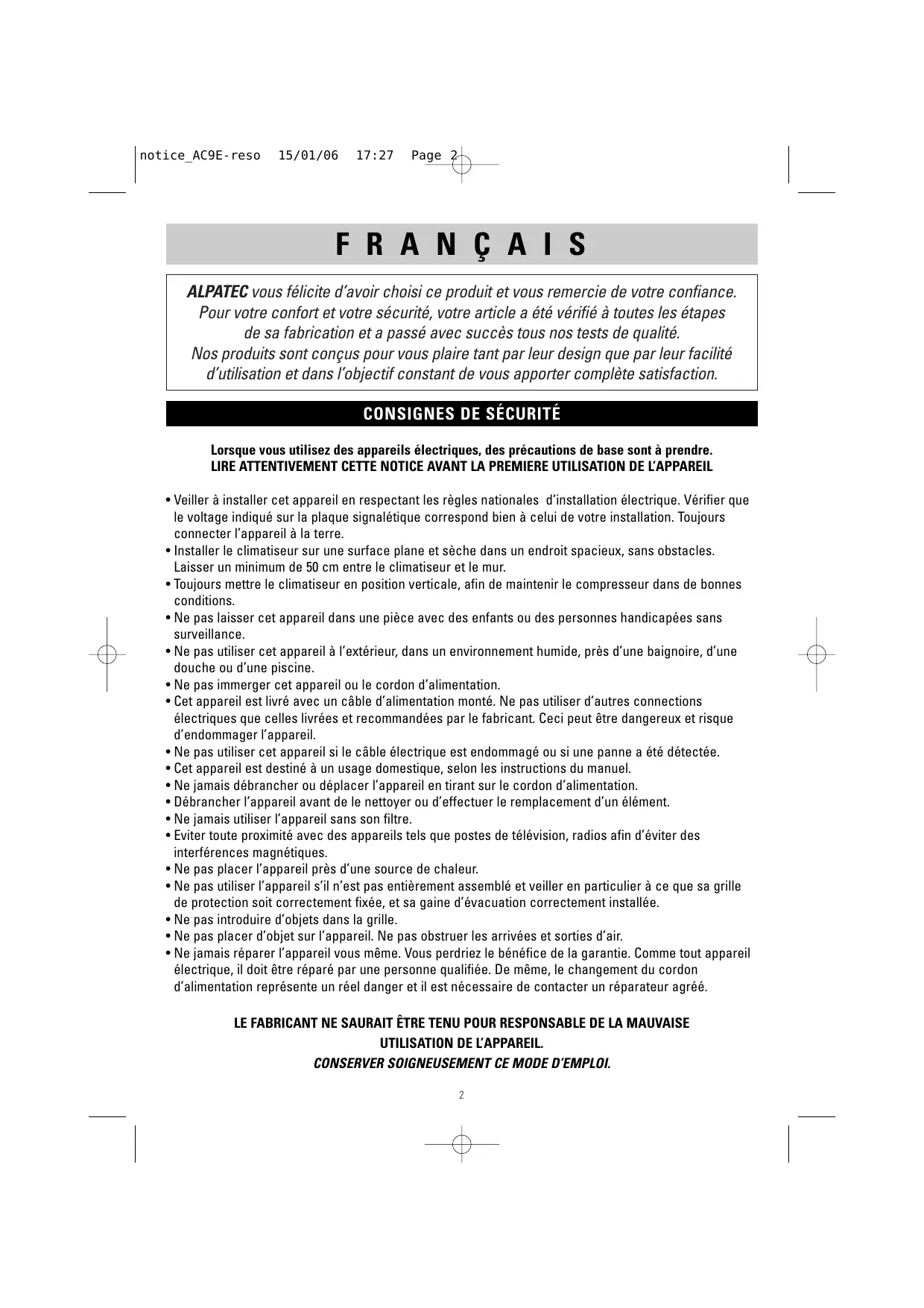

Lorsque vous utilisez des appareils électriques, des précautions de base sont à prendre. LIRE attentivement CETTE NOTICE avant la première utilisation de l'appareil
- Veiller à installer cet appareil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l'appareil à la terre.
- Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
- Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.
- Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes handicapées sans surveillance.
- Ne pas utiliser cet appareil à l'extérieur, dans un environnement humide, après une baignoire, une douche ou une piscine.
- Ne pas immerger cet appareil ou le cordon d'alimentation.
- Cet appareil est livré avec un câble d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
- Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.
- Cet appareil est destiné à un usage domestique, selon les instructions du manuel.
- Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
- Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
- Ne jamais utiliser l'appareil sans son filtre.
- Éviter toute proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.
- Ne pas placer l'appareil près d'une source de chaleur.
- Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
- Ne pas introduire d'objets dans la grille.
- Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.
- Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur/agréé.
Descriptif de l'appareil
- Tableau de bord 2. Sortie d'air
- Poignée
- Roulettes
- Filtre à poussière
- Entrée d'air
- Sortie de l'air chaud
- Cordon d'alimentation
- Bouchon de vidange
- Adaptateur pour fenêtre
- Liaison climatiseur avec clips
- Accessoire pour mur et couvercle
- Gaine d'évacuation avec extrémités pré-montées
- Bac à eau amovible
11 12
Tableau de BORD.
A. PROG : indicateur lumineux de fonctionnement du programmeur. B. LENT : indicateur lumineux de fonctionnement de la vitesse lente. C. MOYEN : indicateur lumineux de fonctionnement de la vitesse moyenne. D. RAPIDE : indicateur lumineux de fonctionnement de la vitesse rapide. E. Ecran LED : affichage de la température ambiente et de la température de consigne. F. « Ⓞ » : indicateur lumineux de fonctionnement du mode climatisation.
G. « ⋅ ⋅ » : indicateur lumineux de fonctionnement du mode déshumidification. H. « Ⓞ » : indicateur lumineux de fonctionnement du mode ventilation.
I. M/A: touche marche / arrêt. J. VITESSE: touche de sélection de la vitesse. K. TEMPS: touche de programmation. L. MODE: touche de sélection du mode. M. + / - : touches de réglage de la température ou du temps.
Mise en MARCHE :
Brancher l'appareil, celui-ci émet un son « bip »
Appuyer sur la touche M/A (I), l'appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés.
La température ambience s'affiche sur l'écran LED (E).
Selection du mode de fonctionnement:
Utiliser la touche MODE (L) pour changer de mode de fonctionnement.
Chaque pression modifie la fonction suivant le principe :
CLIMATISATION -> DESHUMIDIFICATION -> VENTILATION
RéGLAGE DE LA TEMPERATURE :
Utiliser les touches de réglage + / - (M) pour sélectionner la température désirée.
Chaque pression augmente ou diminue de 1°C
La température s'affiche sur l'écran LED (E).
Quelques secondes après la fin de la sélection, la température ambience sera à nouveau affichée.
La plage de température s'étend de 16°C à 31°C.
Réglage de la vitesse de ventilation :
Utiliser la touche VITESSE (J) pour ajuster la vitesse de ventilation.
Chaque pression fait évoluer la vitesse suivant le principe : LENT -> MOYEN -> RAPIDE -> LENT.
Cas particulier du mode DESHUMIDIFICATION.
La vitesse de ventilation ne peut pas être réglée pendant le fonctionnement en mode deshumidification.
Elle est automatiquement ajustée.
Les paramètres de ce mode sont constants et indépendants de la température sélectionnée.
Cas particulier du mode VENTILATION.
Ce mode est indépendant de la température qui ne peut pas être régée.
Arrét de l'appareil :
En cours de fonctionnement et quelles que soient les conditions sélectionnées, presser la touche M/A (I) pour arrêter l'appareil.
Celui-ci émet un son « bip » et s'arrête de fonctionner.
Tous les témoins lumineux s'éteignent.
Programmation :
- Pour programmer un départ différé de l'appareil, presser une fois la touche TEMPS (K) lorsque l'appareil est branché mais pas en fonctionnement.
Sélectionné le temps restant avant la mise en route avec les touches +/ - (M). Chaque pression ajoute ou enlevée 1/2 h, de 0,5 à 10h puis 1h de 10h à 12h.
L'indicateur lumineux de programmation (A) s'allume.
Le temps restant avant démarrage est affiché sur l'écran LED (E) et le décompte se fait par heures de 12h à 10h puis par demi-heures de 10h à 0.
Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS et sélectionner un temps avant démarrage de 00:00.
- Pour programmer un arrêt différé de l'appareil, presser une fois la touche TEMPS (K) lorsque l'appareil est en fonctionnement.
Sélectionnez le temps restant avant l'arrêt avec les touches +/ - (M). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à 10h et 1h de 10 à 12h.
L'indicateur lumineux de programmation (A) s'allume.
Le temps restant avant arrêt est affiché sur l'écran LED (E) et quelques secondes après la programmation, la température ambiantes est à nouveau affichée.
Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS et sélectionner un temps avant arrêt de 00:00.
Réglage du FLUX d'air.
Commencer par ouvrir les volets verticalement (direction A).
Le réglage s'effectue manuellement dans les deux directions (A et B).
Utiliser les mollettes pour orienter le flux dans la direction voulue.
Mise en place de la gaine d'évacuation de l'air chaud.
Monter l'extrémité 11 sur la gaine.
Positionner la gaine sur le climatiseur dans le logement arrière 7.
- À travers un mur:
Réaliser dans le mur un trou de diamètre ajusté à la pièce 12.
Insérer la pièce 12 dans le trou, puis l'extrémité de la gaine dans cette pièce.
Si vous retirez le climatiseur, mettre le couvercle de la pièce 12.
- Par la fenêtre ou la porte entre-ouverte :
Monter l'accessoire pour fenêtre 10 sur l'extrémité de la gaine.
Ouvrir la porte ou la fenêtre et faire sortir cette extrémité en la coinçant avec la porte ou la fenêtre. (Fig. 4 et 4bis)
Remarque:
- La gaine d'évacuation de l'air chaud peut s'étendre jusqu'à 1m50. Plus il est court, plus le climatiseur sera performant. Ne pas rallonger la gaine. (Fig. 5)
- La gaine ne doit pas être endommagée ou piée. (Fig. 6)
Evacuation des condensas
Votre climatiseur est équipé de la technologie d'évacuation des condensas par la gaine d'air chaud. Cette opération est automatique.
Dans certains cas (environnement très humide par exemple), l'appareil ne peut pas évacuer tous les condensas par la gaine et une partie est recapturée dans un bac à l'intérieur du climatiseur.
Lorsque le bac est plein, l'erreur E2 s'affiche sur l'écran LED, l'appareil émet plusieurs « bip » consécutifs et s'arrête de fonctionner.
Pour vider le bac, arrêter le climatiseur, positionner le bac à eau amovible (14) sous le bouchon de vidange (9), retirer le bouchon de vidange et son joint pour laisser s'évacuer l'eau.
Lorsque le bac est vide, replacer le joint et le bouchon de vidange et redémarrer le climatiseur.
Maintenance
Avant toute opération de maintenance, arrêtez et débranchez votre climatiseur.
Ne pas utiliser de solvants chimiques qui pourraient abîmer votre appareil.
Utiliser un chiffon doux et sec pour nettoyer la carrosserie de votre appareil.
Filtré à air :
Si votre filtre à air est sale, votre climatiseur sera moins performant.
Nettoyer le filtre à air au moins tous les 2 mois.
Retirer le porte filtre en tirant vers le haut.
Nettoyer à l'eau chaude légèrement savonnée et faites-le sécher avant de le remettre en place.
PANNE.
En cas de mauvais fonctionnement et avant de faire appel à un réparateur agréé, vérifier les points suivants:
| Problème | Causes possibles | Solutions possibles |
| L'appareil ne fonctionne pas | - Il n'est pas branché
- La prise électrique est endommagée
- Le fusible ou le cordon d'alimentation de l'appareil sont endommagés | - Le brancher
- La changer
- Rapporter votre apparéil chez un réparateur agréé qui procèdera à la réparation |
| L'appareil s'accête automatiquement | - La programmation était activée
- La température de la piece est inférieure à la température de consigne | - Annuler la programmation
- Fonctionnement normal |
| Pas d'air froid en mode climatisation | - La température de la piece est inférieure à la température de consigne
- L'évaporateur est gelé | - Fonctionnement normal
- Eliminer la glace sur l'évaporateur |
| L'écran LED affiche E3.E4.E5
L'écran LED affiche E2 | - Le circuit de refroidissement est endommagé
- Le bac à eau est plein | - Le faire changer par un réparateur agréé.
- Vider le bac à eau |
| L'écran LED affiche E1 | - Le voltage est trop élevé ou trop bas
- Le produit est endommagé | - Eteindre l' apparéil et le remettre en marche lorsque le voltage est normal
- Amener votre produit chez un réparateur agréé |
Si votre produit a un fonctionnement anormal, arrêtez-le et amenez-le chez votre revendeur ou bien un réparateur/agréé.
SPECIFICATIONS TECHNIQUES
| Compresseur rotatif | R 407 C |
| Puisance frigorifique maxi | 2360 W |
| Puisance frigorifique | 2022 W |
| Puisance absorbée | 777 W |
| Déshumidification | 48 L / jour |
| Débit d'air (max) | 270 m³ / h |
| Vitesse de ventilation | 3 |
| Longueur max de la gaine | 1,5 m |
| Diamètre de la gaine | 110 mm |
| Idéal pour des pièces jusqu'à | 16 m² |
SCHEMAS ELECTRIQUE
Indications relatives à la protection de l'environnement
Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des produits électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les produits sont recyclables conformément à leur marquage. Vous apportez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des produits usagés. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
