MODE D'EMPLOI AC 105.1 ETP ALPATEC

FRANÇAIS ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour votre confort et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité d'utilisation et dans l'objectif constant de vous apporter complète satisfaction.

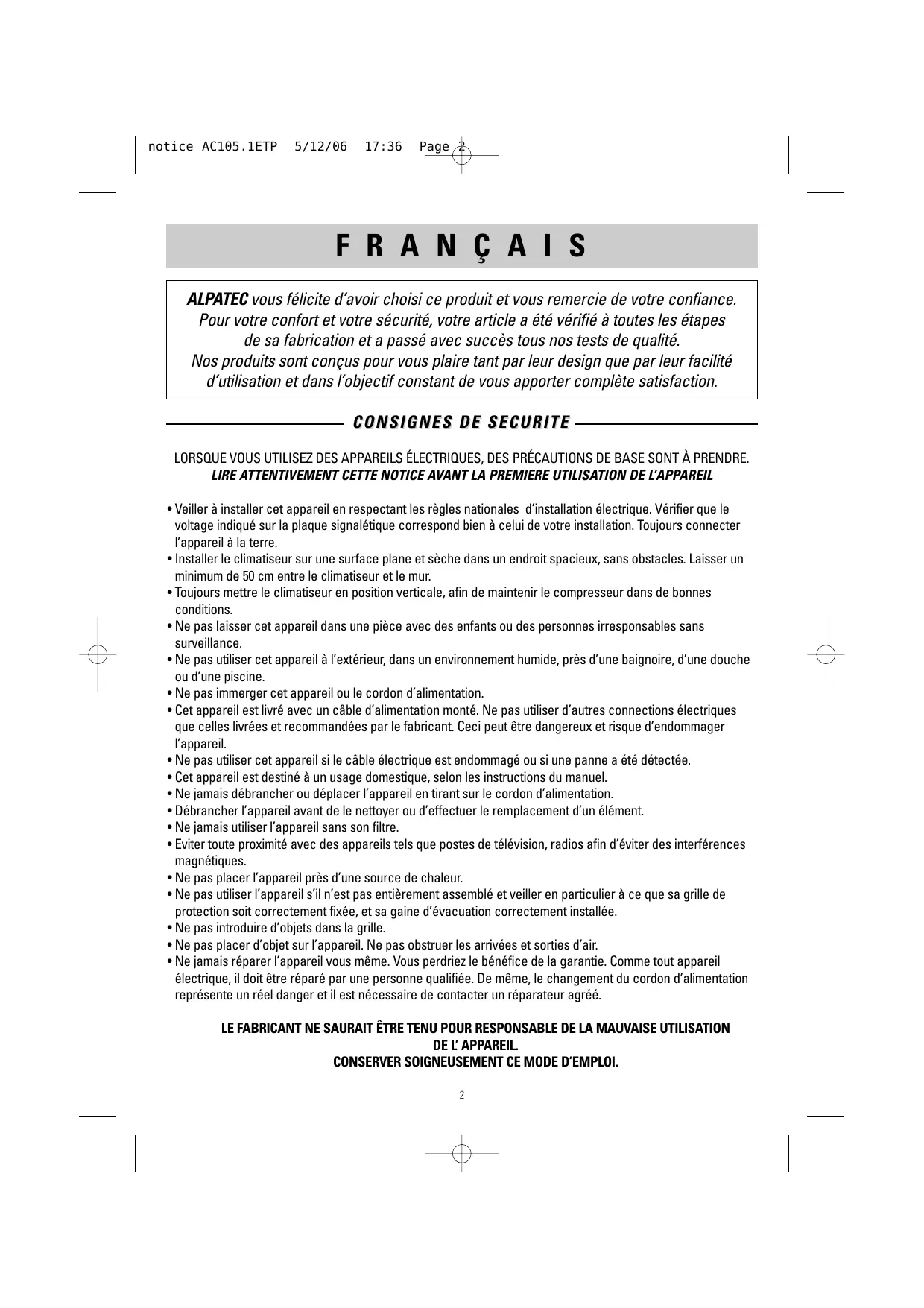

CONSIGNES DE SECURITE

LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, DES PRÉCAUTIONS DE BASE SONT À PRENDRE. LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIERE UTILISATION DE L'APPAREIL + Veiller à installer cet appareil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l'appareil à la terre. + Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur. + Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions. + Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes irresponsables sans surveillance. + Ne pas utiliser cet appareil à l'extérieur, dans un environnement humide, près d'une baignoire, d'une douche ou d'une piscine. + Ne pas immerger cet appareil ou le cordon d'alimentation. + Cet appareil est livré avec un câble d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil. + Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée. + Cet appareil est destiné à un usage domestique, selon les instructions du manuel. + Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation. + Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément. + Ne jamais utiliser l'appareil sans son filtre. + Eviter toute proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques. + Ne pas placer l'appareil près d'une source de chaleur. + Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée. + Ne pas introduire d'objets dans la grille. + Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air. + Ne jamais réparer l'appareil vous même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur agréé. LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL. CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

AC 105.1 ETP Compresseur rotatif R 407 C Puissance frigorifique maxi 2900 W Puissance absorbée 1014W Puissance de chauffe 2900 Déshumidification 24 Débit d'air 360 m9/h Niveau sonore min.-max. dB (A) 50-54 Vitesses de ventilation 2 Longueur max. de la gaine 150 cm Diamètre de la gaine 130 mm

INSTALLATION INSTALLATION DU CLIMATISEUR : + Laisser un espace de 50 cm libre tout autour de l'appareil. + Après avoir déballé l'appareil, le placer en position verticale afin de stabiliser le fluide réfrigérant. Attendre 3 heures avant la première utilisation. MÉTHODE DE MONTAGE DE LA GAINE :

1. Méthode temporaire

+ Fixer l'embout de la gaine de sortie d'air à l'arrière de l'unité. + Entrouvrir la fenêtre et faire sortir la gaine de sortie d'air.

2. Méthode permanente

+ Fixer l'embout de la gaine de sortie d'air à l'arrière de l'unité. + Faire un trou dans le mur de 136 mm ou plus. + Prendre le connecteur rond et l'adapter sur la gaine, puis faire passer celle-ci dans l'ouverture du mur.

Attention : la longueur de la gaine de sortie d'air est comprise entre 390 mm et 1500 mm. Utiliser la longueur minimale possible. Lors du montage, il est conseillé de placer la gaine de sortie d'air en position horizontale. Bouchez le trou à l'aide du bouchon du connecteur rond quand l'appareil n'est pas utilisé.

MÉTHODE DE MONTAGE CORRECTE

+ Si la gaine doit être coudée pour l'installation, procéder comme décrit ci-contre : (Fig 7) MAUVAIS MONTAGE + Le coude de la gaine est trop important et peut provoquer un mauvais fonctionnement. (Fig 9) FIG.S ATTENTION ! La longueur du tuyau de sortie d'air a été spécialement étudiée pour cet appareil. Ne pas le changer ou ajouter de rallonge, cela endommagerait l'appareil. (Fig 10)

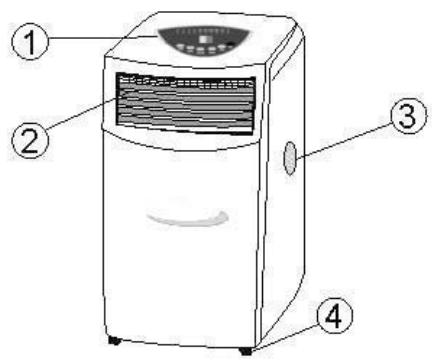

1. Tableau de commandes

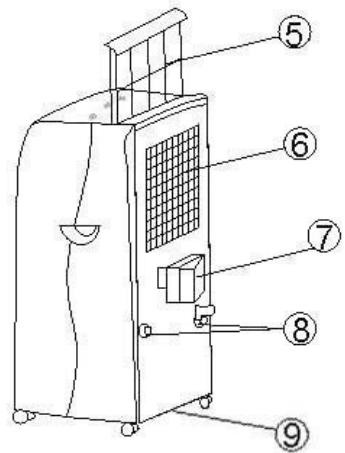

7. Emplacement de la gaine de sortie d'air

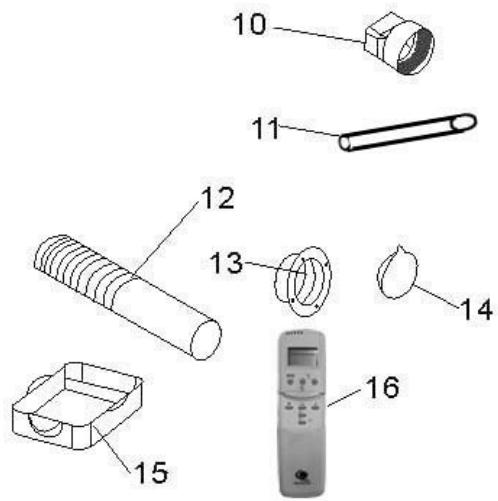

10. Adaptateur entre l'arrière de l'unité et la gaine

11. Tuyau de drainage

12. Gaine de sortie d'air

13. Connecteur rond de fenêtre ou mur

14. Capot pour trou du mur

15. Bac de récupération d'eau

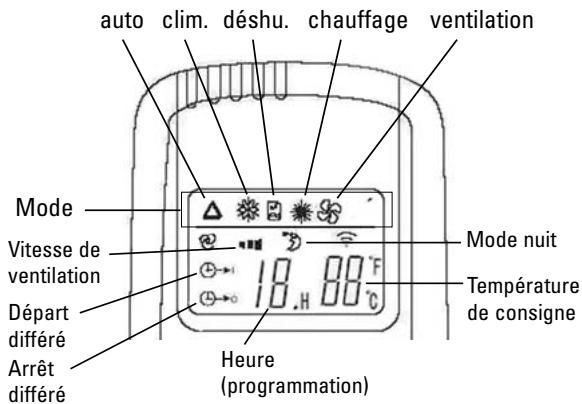

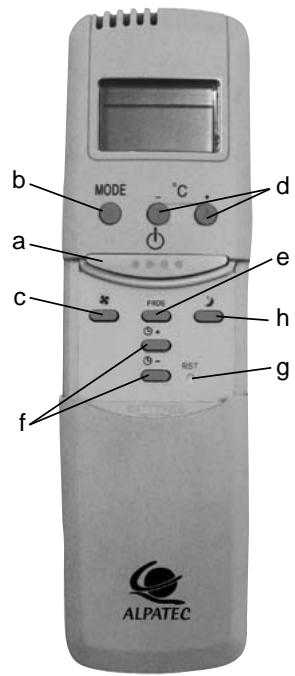

a. marche / arrêt b. sélection du MODE de fonctionnement c. vitesse de ventilation d. réglage de la température e. programmation horaire f. réglage de l'heure de départ ou d'arrêt g- reset h. nuit auto clim. déshu. chauffage ventilation Mode Vitesse de E Mode nuit ein [Def RAI anis de consigne Départ 7 — différé Arrêt Heure différé {programmation}

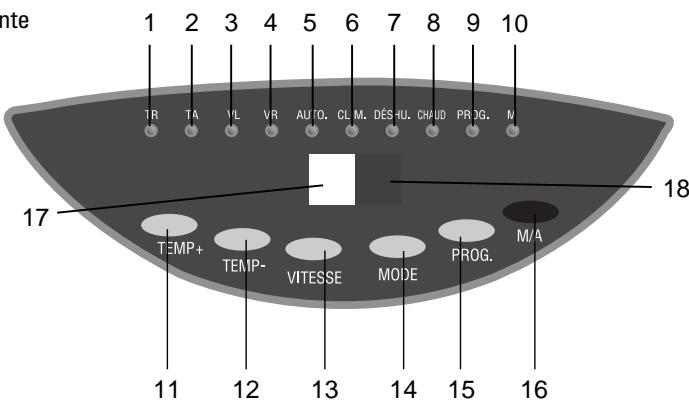

DESCRIPTION DU TABLEAU DE COMMANDES

1. Indicateur de réglage de température

2. Indicateur de température ambiante 1 23 4 5 6 7 8 9 10

3. Indicateur ventilation lente VL

4. Indicateur ventilation rapide VR

5. Indicateur mode automatique A JL VR AUD. UM ofsiu. cb PR.

6. Indicateur mode climatisation

8. Indicateur mode chauffage

9. Indicateur mode programmation TENP-

10. Indicateur de fonctionnement

11. Touche température «+»

12. Touche température « - »

13. Touche vitesse de ventilation

17. Affichage température de consigne / heure (programmation)

18. Récepteur signal télécommande

notice AC105.1ETP 5/12/06 17:36 rec UTILISATION Insérez les piles dans la télécommande

+ Appuyer sur la touche M/A (a-16), l'appareil se met en marche automatiquement dans le mode sélectionné lors de sa dernière séquence de fonctionnement. + L'écran affiche la température de consigne. + Pour arrêter l'appareil, appuyer sur la touche M/A (a-16). + Le voyant de fonctionnement (10) s'allume ou s'éteint.

Appuyer sur la touche mode (b a 14) pour sélectionner le mode fonctionnement de votre appareil : automatique [1 « climatisation ‘# + déshumidification À + chauffage L'indicateur du mode sélectionné s'allume (5,6,7 ou 8). Mode automatique : si la température ambiante est inférieure à 23°C, l'appareil fonctionne en mode chauffage et si la température ambiante est supérieure à 23°C il fonctionne en mode climatisation. Mode climatisation : si la température ambiante est inférieure à la température Se demandée, l'appareil ventile uniquement et si la température ambiante est supérieure à la température demandée il fonctionne en mode climatisation. Mode chauffage : si la température ambiante est supérieure à la température demandée, l'appareil ventile uniquement et si la température ambiante est inférieure à la température demandée il fonctionne en mode chauffage. Mode déshumidification : l'appareil déshumidifie en continue. Penser à le mettre en évacuation permanente avec un tuyau ou bien vider régulièrement le bac à eau. Mode nuit : sélectionner ce mode lorsque l'appareil fonctionne en climatisation ou chauffage. La ventilation passera en vitesse lente. En mode climatisation, la température de consigne sera augmentée de 1°C par heure pendant 2 heures, en mode chauffage elle sera diminuée de 1°C par heure pendant 2 heures.

RÉGLAGE DE LA TEMPÉRATURE

< Appuyer sur les touches 11 ou 12 du panneau de commande ou d de la télécommande pour régler la température désirée (de 16° à 30°C). Chaque pression correspond à 1°C. + L'écran affichera la température que vous avez sélectionnée. + La température présélectionnée de l'appareil est de 24°C pour le climatiseur. RÉGLAGE DE LA VITESSE DE VENTILATION + Appuyer sur la touche vitesse (13) ou sur la touche ventilation (c) de la télécommande pour choisir la vitesse de ventilation désirée : modérée ou forte. L'indicateur de vitesse modérée (3) ou de vitesse forte (4) s'allumera. + Si l'appareil est en mode automatique, celui-ci choisira automatiquement la vitesse de ventilation selon la température ambiante (les indicateurs relatifs à la vitesse s'allumeront).

PROGRAMMATION HORAIRE Pour programmer un départ différé de votre appareil, le mettre en marche, sélectionner les paramètres désirés au départ (mode, température, vitesse de ventilation…] et l'arrêter. - Appuyer alors sur la touche PROG du tableau de commandes jusqu'à ce que l'heure désirée apparaisse à l'écran. (de 1 à 24 heures). - Avec la télécommande, appuyer sur la touche PROG, le symbole départ différé @-* clignote sur l'écran de la télécommande. Utiliser les touches f pour régler l'heure de départ. Pour programmer un arrêt différé de votre appareil : - Appuyer alors sur la touche PROG du tableau de commandes jusqu'à ce que l'heure désirée apparaisse à l'écran. (de 1 à 24 heures). - Avec la télécommande, appuyer sur la touche PROG, le symbole arrêt différé @- clignote sur l'écran de la télécommande. Utiliser les touches f pour régler l'heure d'arrêt. TOUTES LES FONCTIONS SONT ACCESSIBLES AVEC LA TÉLÉCOMMANDE. LA TÉLÉCOMMANDE NÉCESSITE 2 PILES TYPE LROS.

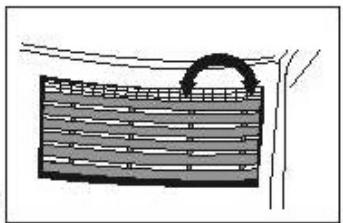

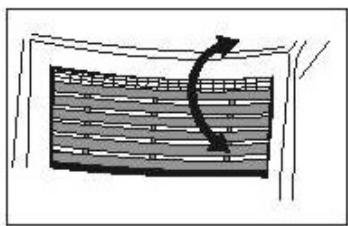

A ORIENTATION DE L'AIR

+ Orienter le flux d'air manuellement en tournant de haut en bas ou de droite à gauche les ailettes. ATTENTION ! + Pour prolonger la durée de vie du compresseur, après avoir éteint l'appareil, attendre 3 minutes minimum avant de le rebrancher. Dans le cas contraire, le compresseur se met en sécurité et ne redémarre pas. + L'appareil doit toujours être utilisé en position verticale.

+ Pendant le processus de climatisation, de l'eau est extraite de l'air et s'écoule dans le réservoir de l'appareil. Le réservoir est vidé automatiquement par une pompe qui redépose l'eau des condensats sur le condenseur : elle est évacuée alors avec l'air chaud sous forme de vapeur. Toutefois par temps très humide, le réservoir peut se remplir. Quand le réservoir de l'appareil est plein, le compresseur s'arrête, la ventilation seulement continue à fonctionner, l'indicateur de fonctionnement (10) clignote. + Vider le bac : le climatiseur fonctionnera à nouveau A. EVACUATION DE L'EAU PAR LE BAC Fig. 21

1. Eteindre l'appareil.

2. Positionner le bac par terre en dessous de l'orifice d'évacuation.

3. Dévisser le bouchon d'évacuation et le bouchon de caoutchouc de

l'orifice d'évacuation, l'eau de condensation s'évacuera automatiquement dans le bac.

4. Quand le bac est presque plein, replacer le bouchon de caoutchouc

de l'orifice d'évacuation et le bouchon d'évacuation. Vider le bac

5. Recommencer les opérations 2 — 3 —4 jusqu'à ce qu'il n'y ait plus

6. Placer ensuite fermement le bouchon de caoutchouc dans l'orifice

d'évacuation. L'indicateur de réservoir plein s'éteint.

B. EVACUATION CONTINUE

Fig. 22 et 23 > Fa 8& Bouchon caoufchouc 7. Orifice ‘d'évacuation Bac de récupération Bouchon d'évacuation FIG.21

1. Enlever le bouchon d'évacuation et le bouchon de caoutchouc de l'orifice d'évacuation (fig. 22).

2. Connecter un tuyau adapté à l'orifice d'évacuation, l'eau de condensation s'évacuera automatiquement

3. Vous pouvez utiliser une rallonge au tuyau (diam. 18 mm) (fig. 24).

MAINTENANCE + Débrancher l'appareil avant toute intervention de nettoyage. + Vérifier qu'il n'y a pas de courant dans l'appareil avant toute opération de maintenance ou de réparation afin d'éviter tout choc électrique. + Ne pas utiliser de solvant chimique (tel que benzène, produit lustrant alcoolisé) pour nettoyer la surface de l'appareil. Ceci endommagerait la carrosserie ou la déformerait. FILTRE À AIR + Nettoyer régulièrement le filtre à air (toutes les deux semaines) pour une circulation de l'air optimale. Utiliser l'aspirateur ou taper doucement le filtre pour enlever la poussière et bien rincer sous le robinet (eau tiède). Sécher dans un endroit à l'ombre.

NETTOYAGE DE LA CARROSSERIE

+ Nettoyer l'extérieur de l'appareil avec un chiffon doux et sec.

MAINTENANCE EN FIN DE SAISON

D 1. Débrancher l'appareil.

2. Vidanger l'appareil complètement.

3. Nettoyer ou changer le filtre.

4. Faire fonctionner l'appareil en mode ventilation pendant 2 heures environ, afin de sécher l'unité

5. Remettre l'appareil dans son emballage d'origine et ne pas entreposer d'objets lourds sur le dessus de

5. Quand l'appareil est inutilisé, ranger le câble d'alimentation comme sur le schéma ci-dessous. (fig. 26 ).

Câble d'alimentation

PROBLEMES Vérifier tout d'abord les symptômes décrits dans le tableau ci-dessous avant de contacter un réparateur agréé. SYMPTÔMES VERIFICATIONS ACTIONS Le climatiseur ne fonctionne pas du tout Y at-il un problème avec l'alimentation ? Vérifier que la prise soit bien branchée. Les fusibles ont-ils sauté ? Le voyant de réservoir plein est allumé. L'heure de programmation est-elle correcte ? Vérifier le branchement. Brancher la prise. Remplacer le fusible. Vider le réservoir d'eau. Mettre l'appareil à l'heure. L'efficacité du climatiseur est Est-ce que l'entrée et la sortie d'air sont bouchés ? Ya-t-il d'autres sources de chaleur dans la pièce ? Est-il en plein soleil ? Le filtre à air est-il propre ? La température est-elle bien réglée ? Ne pas obstruer la sortie ou l'entrée d'air. Déplacer la source de chaleur. Tirer les rideaux si l'appareil est à proximité d'une fenêtre. Nettoyer le filtre à air. Choisir la bonne température. faible La vitesse de ventilation est-elle réglée | Choisir la vitesse de ventilation. sur la position lente ? Ya-t-iltrop de fenêtres ouvertes dans la | Fermer les fenêtres pour ne pas faire de pièce ? courants d'air. La température de la pièce est-elle en C'est normal. dessous de la température sélectionnée ? Trop de bruit C'est le flux du liquide réfrigérant qui C'est normal. et s'écoule à l'intérieur. de vibrations Est-il incliné ? Poser l'appareil sur une surface plane. L'appareil démarre s'arrête fréquemment La puissance d'alimentation est-elle normale ? La sortie d'air est-elle fixée correctement ou est-elle coudée ? Avez-vous rajouté vous-même une sortie d'air ? Vérifier la source d'alimentation. Vérifier la sortie d'air. Ne pas ajouter vous-même de sortie d'air.

notice AC105.1ETP 5/12/06 17:36 Page,12 UP) SYMPTÔMES VERIFICATIONS ACTIONS Le compresseur ne fonctionne pas L'appareil est équipé d'un coupe-circuit en cas de surchauffe. Vérifier que la gaine de sortie d'air n'est pas coudée. Attendre que la température de l'appareil refroidisse. ATTENTION Arrêter et débrancher l'appareil immédiatement dès qu'un problème cité précédemment survient. Contacter un réparateur agréé si le problème persiste ou si quelque chose d'anormal se produit.

Indications relatives à la protection de l’environnement Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage. Vous apporterez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usagés. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente. Instructions on environment protection Do not dispose of this product in the usual household garbage at the end of its life cycle ; hand it over a collection point for the recycling of electrical and electronic appliances. The symbol on the product, the instructions for use or the packing will inform about the methods of disposal. The materials are recyclable as mentioned in its marking. By recycling or others forms of re-utilization of old appliances, you are making an important contribution to protect our environment. Please inquire at the community administration for the authorized disposal location. ALPATEC SOLUTIONS CLIMATIQUES 12/06
