Type de produit	Montre ordinateur de plongée
Marque	OCEANIC
Modèle	ATOM 20
Alimentation	Pile lithium CR2430 3 V (montre) ; pile lithium CR2 3 V (émetteur)
Autonomie de la pile	Environ 1 an ou 300 heures de plongée
Fonctions principales	Montre, chronographe, minuteur, alarme journalière, ordinateur de plongée (NORM, GAUG, FREE), affichage pression bouteille, indicateur d'absorption d'azote, rétroéclairage
Profondeur maximale	100 mètres (330 pieds)
Modes de plongée	NORM (air/nitrox), GAUG (profondimètre), FREE (plongée libre)
Mémoire de plongée	Journal des 24 dernières plongées NORM/GAUG, historique
Interface PC	Connexion USB avec câble dédié pour transfert de données et réglages
Affichage	Écran ACL avec indicateurs graphiques, rétroéclairage réglable
Alarmes	Sonore et lumineuse (DEL rouge) ; réglables : profondeur, temps de plongée, pression, PO2, etc.
Activation	Manuelle par boutons ou automatique par immersion (réglable)
Étanchéité	Joints toriques, remplacement recommandé à chaque changement de pile
Entretien et nettoyage	Rincer à l'eau douce après chaque plongée ; sécher à l'air libre ; inspecter les joints régulièrement
Sécurité	Respecter les procédures de décompression ; lire le manuel avant utilisation ; ne pas plonger en cas de défaut d'étanchéité
Température de fonctionnement	Hors eau : -6 à 60 °C ; dans l'eau : -2 à 35 °C
Garantie	2 ans (pièces et main-d'œuvre) selon conditions
Pièces détachées et réparabilité	Pile, joints toriques, émetteur ; révision par centre agréé Oceanic

FOIRE AUX QUESTIONS - ATOM 20 OCEANIC

Comment mettre en service l'ATOM 20 pour la première fois ?

Appuyez simultanément sur les boutons S (supérieur droit) et A (inférieur gauche) pendant 2 à 3 secondes jusqu'à ce que l'écran s'allume. Relâchez alors les boutons. La montre affiche l'heure et est prête à être utilisée. Attention : après cette mise en service, elle ne peut plus être remise en veille que par un retour en usine.

Comment régler l'heure principale de la montre ?

Depuis l'affichage de l'heure principale, appuyez simultanément sur les boutons A et S pendant 2 secondes pour entrer dans le mode de réglage. Vous pouvez alors régler le format (12/24), les heures, les minutes, puis la date (année, mois, jour) en utilisant le bouton S pour modifier la valeur clignotante et le bouton A pour valider et passer au paramètre suivant.

Comment utiliser l'ordinateur de plongée NORM ?

Depuis l'affichage de l'heure principale, appuyez sur le bouton M pendant 2 secondes pour accéder au mode Surface. L'écran affiche alors les informations de surface (pression, saturation, etc.). Si l'activation par immersion est activée, la montre passe automatiquement en mode Plongée dès que vous descendez à plus de 1,5 mètre. Sinon, assurez-vous d'être en mode Surface avant la plongée. Le mode NORM permet les plongées à l'air ou au nitrox avec gestion de la décompression.

Que faire si l'icône de pile faible s'affiche ?

L'icône fixe indique un avertissement : la pile doit être remplacée avant la prochaine série de plongées. Si elle clignote et que le message CHNG>BATT défile, il s'agit d'une alarme : la pile est très faible et la montre passe en mode Montre uniquement. Remplacez la pile (type CR2430) en suivant la procédure décrite dans le manuel. Utilisez un joint torique neuf et lubrifiez-le.

Comment remplacer la pile de l'émetteur ?

Dévissez le couvercle du compartiment pile à l'extrémité de l'émetteur avec une pièce de monnaie. Retirez l'ancienne pile lithium CR2 et insérez une nouvelle pile (pôle positif vers l'intérieur). Remettez le joint torique neuf lubrifié, revissez fermement. Vérifiez que l'icône de liaison s'affiche sur l'ATOM pour confirmer la communication.

Comment régler les alarmes de plongée ?

Depuis l'affichage Surface NORM ou GAUG, appuyez simultanément sur A et S pendant 2 secondes pour accéder au menu SET A. Utilisez le bouton A pour parcourir les alarmes (sonore, profondeur max, temps écoulé, TLBG, DTR, pression retour, pression réserve, PO2). Le bouton S permet de modifier la valeur. Validez avec A pour passer à l'alarme suivante. Appuyez sur M pendant 2 secondes pour quitter.

Comment transférer les données de plongée vers un PC ?

Connectez la montre à un PC à l'aide du câble USB fourni. Assurez-vous que le logiciel Oceanic est installé (sur CD). La montre doit être en mode Montre (heure principale) et sèche. Lancez le programme de transfert (Data Download) sur le PC pour récupérer les profils de plongée. La connexion est automatique ; une fois terminée, la montre repasse en affichage normal.

Comment régler le palier de sécurité ?

Allez dans SET U (appuyez sur A+S pendant 6 secondes en mode Surface). Naviguez jusqu'à SAFE. Utilisez S pour choisir OFF, 3:00 ou 5:00 minutes de durée. Appuyez sur A pour valider la durée, puis réglez la profondeur (3, 4.5 ou 6 mètres) avec S. Validez avec A. Ce palier de sécurité n'est proposé que si la plongée est dans la limite sans décompression.

Quels sont les modes d'ordinateur de plongée disponibles ?

L'ATOM 20 intègre trois ordinateurs : NORM pour l'air ou le nitrox (avec calculs de décompression), GAUG pour une utilisation en profondimètre (sans calculs azote/oxygène), et FREE pour la plongée libre (apnée). Le passage entre ces modes se fait en appuyant longuement sur le bouton M depuis l'affichage Surface. Le mode GAUG reste verrouillé 24 h après une plongée.

Comment entretenir ma montre ATOM 20 après une plongée ?

Rincez soigneusement la montre à l'eau douce pour éliminer sel et impuretés. Séchez-la avec un chiffon doux. Vérifiez que les contacts d'immersion (WET) ne sont plus affichés. Inspectez les joints toriques : s'ils sont endommagés, faites-les remplacer par un revendeur agréé. Stockez la montre dans un endroit sec, à l'abri des températures extrêmes. Ne pas exposer à des produits chimiques.

MODE D'EMPLOI ATOM 20 OCEANIC

À partir des versions 2 E, les montres/multiordinateurs de plongée ATOM sont mises en mode veille avant de quitter l'usine afin de porter la durée de stockage à plus de 7 ans avant la mise en service initiale.

Dans ce mode, la date et l'heure fonctionnent normalement bien qu'elles ne soient pas affichées. À sa mise en service, l'ATOM affiche la date et l'heure correctes du lieu de fabrication et toutes ses fonctions sont prêtes à être utilisées.

La mise en service de l'ATOM s'effectue en appuyant simultanément sur les boutons supérieur droit (S) et inférieur gauche (A) jusqu'à ce que l'écran s'allume et affiche l'heure principale (2 à 3 secondes). Relâcher alors les boutons.

ATTENTION : une fois que l'ATOM est mise en service, elle ne peut être remise en voir qu'en usine.

TABLE des matières

GARANTIE, NOTES, MODELE DE DECOMPRESSION. 7

ECRAN ACL COMPLET 8

INTRODUCTION CHARACTERISTIQUES GENERALES ET AFFICHAGES. 9

BOUTONS DE COMMANDE 10

MODE DE FONCTIONNEMENT 11

UTILISATIONORDINATEUR 12

INTERFACE PC. 13

Affichage de la pression de la bouteille 36

Affichages profondeur 36

Affichages temps et date 37

Affichage température 38

Ordinateur de plongee sequence surface et MODES de fonctionnement 39 mode surface 40

État de l'émetteur 45

Affichage secondaire surface normale 45

Affichage complémentaire surface normale 46

Réglage de FO2 pour les plongées Nitrox NORM 48

Réglage de FO2 GAS 1 50

Réglage de FO2 GAS 2 51

Réglage de FO2 GAS 3 52

Réglage de FO2 50% par défaut 53

Reglage du GROUPE a (alarmes NORM ou GAUG) 54

Réglage de l'alarme sonore 55

Réglage de l'alarme de profondeur 56

Réglage de l'alarme de temps de plongée écoulé (EDT) 57

Réglage de l'alarme d'indicateur d'absorption d'azote (TLBG) 58

Réglage de l'alarme de temps de plongée restant (DTR) 59

Réglage de l'alarme de pression retour (TMT1) 60

Réglage de l'alarme de pression de réserve 61

Réglage de l'alarme de PO2 62

Reglage du GROUPE u (utilitaires) 63

Réglage de l'activation par immersion 64

Réglage des unités de mesure 65

Réglage du palier de sécurité NORM 66

Réglage de la marge de sécurité 67

Réglage de la durée d'éclairage 68

Réglage de la fréquence d'échantillonnage du profil 69

Réglage du code de liaison de l'émetteur 1	70
Réglage de TMT 2-3 USE	72
Réglage du code de liaison de l'émetteur 2	73
Réglage du code de liaison de l'émetteur 3	75
NUMERO DE SERIE (ATOM)	77
MODE PLAN NORM	78
MODE FLY (TEMPS D'INTERDICTION DE VOL)	81
MODE SAT NORM (TEMPS DE DESATURATION)	82
MODE LOG NORM ou GAUG (MEMOIRE)	83
MODE HISTORY NORM ou GAUG (TOTALISATEUR)	87

PRESENTATION DES INFORMATIONS DU MODE PLONGEE	91
POSITIONNEMENT DE L'ATOM	93
Interruption de liaison en plongée	93
TEMPS DE PLONGEE RESTANT (DTR)	94
Temps de plongée sans décompression restant (NDC)	95
Temps d'exposition à l'oxygène restant (OTR)	96
Autonomie restante (ATR)	96
Alarmé d'autonomie	97
VITESSE DE REMONTEE VARIABLE	98
TEMPS DE PLONGEE ÉCOULE	99
COMMANDES DES AFFICHAGES	99

MODES PONGEE NORM (AIR ou NITROX)	101
CONTACTS HUMIDES	102
MODE PONGEE SANS DECOMPRESSION NORM	103
Pajer de sécurité plongée sans décompression NORM	106
MODE PONGEE AVEC DECOMPRESSION	107
MODES INFRACTION	111
MODE PONGEE AVEC PO2 ELEVEE	116
FORTE ACCUMULATION D'OXYGENE	117
RESUME DES MESSAGES D'AVERTSEMENT ET D'ALARME	118

REGLAGE DES ALARMES FREE (EDT temps de plongée écoulé, FDA profondeur) 143

AFFICHAGES PLONGEE FREE 148

GENERALITES 153

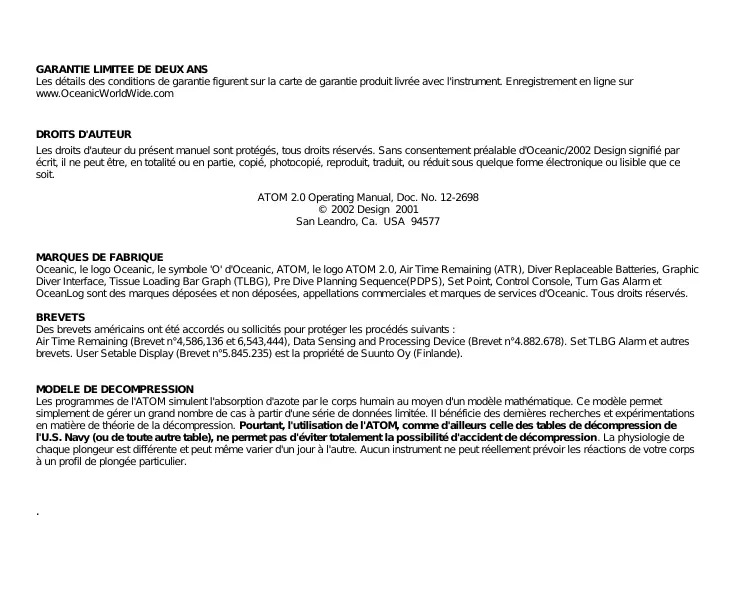

Les conditions de garantie figurent sur la carte de garantie produit livrée avec l'instrument. Enregistrement en ligne sur www.OceanicWorldWide.com

Les droits d'auteur du présent manuel sont protégés, tous droits réservés. Sans consentement préalable d'Oceanic/2002 Design signifié par écrit, il ne peut être, en totalité ou en partie, copié, photocopié, reproduit, traduit, ou réduit sous quelle forme électronique ou lisible que ce soit.

ATOM 2.0 Operating Manual, Doc. No. 12-2698

© 2002 Design 2001

San Leandro, Ca. USA 94577

Marques de fabrique

Oceanic, le logo Oceanic, le symbole 'O' d'Oceanic, ATOM, le logo ATOM 2.0, Air Time Remaining (ATR), Diver Replaceable Batteries, Graphic Diver Interface, Tissue Loading Bar Graph (TLBG), Pre Dive Planning Sequence (PDPS), Set Point, Control Console, Turn Gas Alarm et OceanLog sont des marques déposées et non déposées, appellations commerciales et marques de services d'Oceanic. Tous droits réservés.

Brevets

Des brevets américains ont été accordés ou sollicités pour protéger les procédés suivants :

Air Time Remaining (Brevet n°4,586,136 et 6,543,444), Data Sensing and Processing Device (Brevet n°4,882,678). Set TLBG Alarm et autres brevets. User Setable Display (Brevet n°4,585,235) est la propriété de Suunto Oy (Finlande).

MODELE De decompression

Les programmes de l'ATOM simulant l'absorption d'azote par le corps humain au moyen d'un modèle mathématique. Ce modèle permit simplement de gérer un grand nombre de cas à partir d'une série de données limites. Il bénéficie des dernières recherches et expérimentations en matière de théorie de la décompression. Pourtant, l'utilisation de l'ATOM, comme d'ailleurs celle des tables de décompression de l'U. S. Navy (ou de toute autre table), ne permet pas d'éviter totalement la possibilité d'accident de décompression. La physiologie de chaque plongeur est différente et peut même varier d'un jour à l'autre. Aucun instrument ne peut réellement prévoir les réactions de ce corps à un profil de plongée particulier.

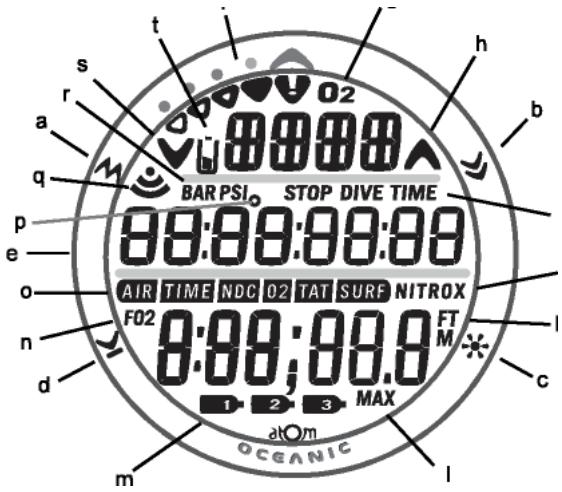

Ecran ACL complet de ATOM 2.0

a. Bouton Mode (M) b. Bouton Sélection (S) c. Bouton Lumière (L) d. Bouton Avance (A) e. DEL Alarme lumineuse f. Indicateur graphique g. Abbreviation-O2BG (exposition à l'O2) h. Icône - Flèche Remonter i. Mention - STOP TIME (temps de palier)

DIVE TIME (temps de)

j. Mention - NITROX (mode) k. Symbole - M ou FT (profondeur) l. Mention - MAX m. Icônes Bouteille 1, 2, 3 n. Symbole - FO2 (%O2) o. Mention - AIR TIME (autonomie)

TIME NDC (sans

TIME O2, (exposition)

TIME TAT (durée

durée totale de remontée)

TIME SURF

(intervalle surface)

p. Symbole - Degré (température) q. Icône - Alarme journalière, ou - Liaison Émetteur r. Mention - BAR ou PSI (pression) s. Icône - Flèche Redescendre t. Icône - Pile faible

AVERTISSEMENT : avant toute plongée avec l'ATOM 2.0, vous devez accéder aussi au manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Introduction characteristiques generales et affichages

Oceanic vous souhaite la bienvenue et vous remercie d'avoir choisi l'ATOM 2.0.

Il est important que vous lisiez ce manuel d'utilisation dans l'ordre et que vous l'assimiliez complètement avant d'utiliser l'ATOM 2.0 en plongée.

Il est aussi important que vous lisiez le manuel "Sécurité et générales" (doc n° 12-2262) spécifique aux ordinateurs Oceanic et livre avec cette ATOM 2.0. Il compte les informations que vous devez assimiler avant toute plongée avec cette ATOM 2.0.

N'oubliez que la technologie ne doit pas remplacer le bon sens et que si un ordinaire de plongée communique des informations à l'utilisateur, il ne lui apprend pas à faire bon usage.

Boutons de commande

Les quatre boutons de commande vous permettent de choisir les options de mode et d'accéder à un paramètre particulier. Ils seront aussi à la liaison avec le ou les émetteurs, au réglage de l'instrument, à l'activation du rétroéclairage et à accuser réception de l'alarme sonore.

Par commodité, ils sont dénommés boutons M, S, L, et A.

• Bouton Mode (M) en haut à gauche
• Bouton Sélection (S) en haut à droite
• Bouton Lumière (L) en bas à droite
• Bouton Avance (A) en bas à gauche

Presentation de l'instrument

Quand l'ATOM 2.0 n'est pas en utilisation Ordinateur de plongée, elle est en utilisation Montre (heure principale), comme une montre classique (Fig. 1), jusqu'à ce que l'utilisation soit changée.

Le bouton M est utilisé pour accéder à 4 modes : Heure, Minuteur, Chronographe (chrono/temps intermédiaires) et Alarme journalière. Il sert aussi à revenir à l'affichage de l'heure principale et à accéder aux modes Ordinateur de plongée.

L'écran resté sur les affichages des modes principaux et des sous-modes jusqu'à ce qu'un bouton soit sollicité pour passer à un autre affichage ou à un autre mode, activer une séquence, ou pendant 2 minutes si aucun bouton n'est sollicité. Le Chronographe resté AFFICTE tant qu'il fonctionne sauf en cas d'accès à un autre mode.

Quand l'activation par immersion est sur ON, l'ATOM 2.0 passe en mode Dive (plongée) en dessous de 1,5 mètre (5 pieds) de profondeur, quel que soit le mode de fonctionnement en cours.

AVERTISSEMENT : quand l'activation par immersion est sur OFF, l'ATOM 2.0 doit être mise sur le mode Plongée Surface (NORM, GAUG ou FREE) avant la première plongée d'une nouvelle série. Quand l'ATOM 2.0 est dans un des modes Montre, une immersion n'active le mode Plongée que si l'activation par immersion est sur ON.

Séquence principale

(audomicile)

Heure principale

Heure secondaire (autre fuseau)

horaire)

Minuteur

Chronographe

Alarme journalière

Séquence secondaire

(en voyage)

Heure secondaire (autre fuseau)

horaire)

Heure principale (domicile)

Minuteur

Chronographe

Alarme journalière

Fig. 1 - Heure principale.

Fig. 2 - Les 3 ordinateurs de plongée

Utilisation ordinateur

L'ATOM 2.0, simplement dénommée ATOM dans ce qui suit, intègre 3 ordinateurs de plongée : NORM (Fig. 2A) utilisé pour les plongées à l'air ou au nitrox, GAUG (Fig. 2B) utilisé pour les plongées dans lesquelles il n'y a pas de calculs azote-oxygène et FREE (Fig. 2C) utilisé pour la plongée libre.

Les modes Réglages et Plan ne sont accessibles qu'en mode Surface NORM de même que les modes Etat pile/émetteur, Fly, Desat, Log et History. La pression de la bouteille est affichée si un émetteur est actif et en liaison avec l'ATOM.

L'ordinaire GAUG ne permet que l'accès aux modes Etat pile/emmetteur, Fly, Log et History. Il affiche aussi la pression de la bouteille.

L'ordinaire FREE ne permet que l'accès aux modes état pile/émetteur, Log et History. Il n'affiche pas la pression de la bouteille.

Après une plongée en ordinaire GAUG, l'ATOM est verrouillée sur cette position pendant 24 heures.

L'ATOM offre aussi deux possibilités d'utilisation des émetteurs. Un réglage permet de choisir d'utiliser les émetteurs 2 et 3 pour sol-même (SELF) ou pour vérifier la pression de la bouteille d'un ou deux coéquipiers (BUD). Ce réglage est conservé tant qu'il n'est pas modifié par le menu NORM/GAUG SET U.

Interface PC

L'interface à un PC s'effectue en connectant la montre ATOM au port USB d'un PC avec le câble livré d'origine. Le câble sert aux liaisons ATOM/PC dans les deux sens.

Le logiciel est livré sur un CD où figure aussi le driver USB. Le programme d'aide sort du manuel d'utilisation et peut être imprimé pour utilisation personnelle. Le programme de réglage (Settings Upload) est utilisé pour vérifier les réglages existants de l'ATOM et pour entrer l'heure, l'alarme et procéder aux réglages de l'ordinateur de plongée. Le programme de transfert (Data Download) est utilisé pour récupérer les paramètres collectés pendant les plongées et enregistrés dans la mémoire de l'ATOM.

L'ATOM surveille les demandes d'accès externe toutes les secondes quand elle est en mode Montre heures principale. Cette procédure est inopérante si la montre est humide. La connexion s'effectue en branchant le câble d'interface dans la prise de l'ATOM et sur le port USB d'un PC. Pour établir la connexion, le programme du PC doit être en fonctionnement. Quand la connexion est effectuée, tous les segments de l'affichage de l'ATOM apparaissent à l'écran jusqu'à la fin des opérations de réglage ou de transfert.

• L'ATOM repasse à l'affichage Montre heures principale quand les opérations de réglage ou de transfert sont terminées ou au bout de 2 minutes s'il n'y a pas d'intervention du PC.

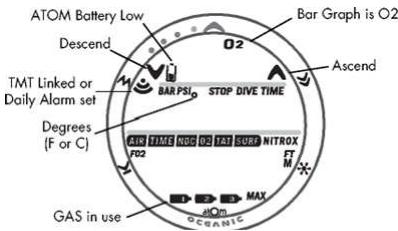

La ligne supérieure de l'écran ACL sert à afficher des indications telles que le jour de la période, les modes de fonctionnement, les paramètres en cours de réglage, l'identification de l'émetteur et du gaz, le niveau d'altitude et l'identification des alarmes. Par moments, la seconde ligne est aussi utilisée pour afficher des indicateurs alphanumériques tels que PO2 et On/Off. Le réglage du pourcentage d'oxygène (FO2) du gaz sélectionné apparait sur la troisième ligne.

ALARME SONORE

Lors de la plupart des situations critiques qui déclenchent l'alarme sonore en ordinateur NORM ou GAUG, l'ATOM émet 1 bip par seconde pendant 10 secondes, ou jusqu'à ce que l'utilisateur rectifie la situation ou accuse réception de l'alarme en appuyant brièvement sur le bouton S (moins de 2 secondes). L'utilisateur ayant accusé réception et rectifié la situation, l'alarme se redéclenche si la situation se produit ou si une nouvelle situation critique se présente.

L'ordinaire de plongée libre FREE possède son propre groupe d'alarmes qui émet 3 bips courts, 1 ou 3 fois. Ces alarmes sonores ne peuvent pas être coupées (Off) et l'utilisateur ne peut en accuser réception.

Une alarme lumineuse constituée d'une DEL rouge placée sur le côte gauche du boitier est couplée à l'alarme sonore. Elle clignote quand l'alarme sonore retentit. Elle s'arrête quand l'utiliseur accuse réception de l'alarme sonore ou si la situation est rectifiée. Ces deux alarmes ne fonctionnent pas quand l'alarme sonore est régée sur la position OFF (groupe de réglage A).

Les situations qui déclenchent l'alarme sonore NORM/GAUG de 10 secondes :

• L'autonomie restante descend à 5 minutes puis 0 minutes.
• L'autonomie restante est inférieure de 1 minute aux temps restant sans décompression ou d'exposition à l'oxygène (No Deco Time/O2 Time).
• La pression d'alarme retour est atteinte (émetteur 1).
• La pression de réserve est atteinte (émetteur actif).
• Le dépassement de la profondeur maximum choisie.
• Le temps de plongée restant choisi est atteint.
• Le temps de plongée écoulé besoin est atteint.
• La PO2 atteint 1,60 ATA ou la valeur d'alarme choisie.
• Le niveau d'exposition à l'O2 est de 300 OTU (exposition unitaire ou journalière).
• L'indicateur d'absorption d'azote atteint la valeur d'alarme choisie.
• La vitesse de remontée NORM/GAUG dépasse 18m / mn à plus de 18m de profondeur ou 9m / mn entre 18m et la surface.
• La perte du signal de liaison avec l'émetteur actif pendant plus de 15 s en plongée.
• L'entrée en mode Décompression (Déco).
• La remontée au-dessus de la profondeur du palier nécessaire pendant moins de 5 mn (infraction provisoire).
• La remontée au-dessus de la profondeur du palier nécessaire pendant plus de 5 mn (infraction différée).
• La décompression nécessite un palier à plus de 18m (infraction différée).
• La profondeur maximale d'utilisation de 100 m est dépassée (infraction différée).
• Le passage sur une autre bouteille expose le plongeur à une PO2 supérieure à 1,60 ATA.

Situations qui déclenchent un seul bip court (qui ne peut pas être coupé) :

• La fin d'un remplacement rapide de la pile.
• Le passage d'infraction différée à infraction permanente 5 minutes après la plongée.

Situations qui déclenchent trois bips courts (qui ne peuvent pas être coupés) :

• La vitesse de remontée NORM/GAUG dépasse 18m/min à plus de 18m de profondeur ou 9m/min entre 18m et la surface.
• L'autonomie restante est inférieure aux temps restants sans décompression ou d'exposition à l'oxygène (No Deco Time/O2 Time).
• Le dépassement du temps de plongée libre écoulé choisi (3 bips toutes les 30 s si réglé sur On).
• La profondeur de plongée libre dépasse le seuil des alarmes 1/2/3 (de plus en plus profonde) 3 bips 3 fois chacune. L'indicateur d'absorption d'azote de plongée libre dépasse le seuil d'alarme (4 segments) 3 bips 3 fois.
• L'entrée en mode Décompression pendant une plongée libre (infraction permanente).
• L'alarme journalière de la montre arrive à l'heure régée (inopérant en mode Plongée).
• Le minuteur en utilisation Montre ou ordinateur Plongée libre (FREE) arrive à 0:00 3 bips 3 fois chacune.

Dans les situations de plongée NORM suivantes, le son continu de 10 secondes est suivi d'un bip soutenu de 5 secondes qui ne ce pas à l'accusé de réception :

• La remontée au-dessus de la profondeur du palier nécessaire pendant plus de 5 minutes (infraction différée).
• La décompression nécessite un palier à 21 m ou plus.
• L'infraction provisoire est suivie d'un SED pour en surface de plus de 5 minutes (infraction permanente).

Retroeclairage

Pour activer le rétroéclairage, appuyer sur le bouton L.

• L'écran reste éclairé tant que la pression est maintenue sur le bouton. Puis le temps de la durée d'éclairage 0, 5, ou 10 secondes, pour un total de 20 secondes maximum. (L'éclairage s'éteint si la pression sur le bouton dure plus de 10 secondes.)
• Appuyer à nouveau sur le bouton pour rallumer si nécessaire.

NOTE : une utilisation intensive du rétroéclairage réduit l'autonomie de la pile. De ce fait, il ne fonctionne pas quand la pile est faible ou quand l'ATOM est connectée à un PC.

Alimentation

L'ATOM est alimentée par une pile lithium de 3 volts type CR 2430. La pile de l'ATOM devrait normalement fonctionner pendant un an ou 300 heures de plongée à raison de deux plongées à chaque fois que l'ordinateur est activé. L'ATOM vérifie la tension de sa pile toutes les 2 minutes pendant son fonctionnement en surface.

• Si la tension de l'ATOM atteint le niveau critique (2,75 volts), l'icone pile apparait sur les affichages surface (Fig. 3a) pour indiquer que la pile doit être replacée avant d'entreprendre une nouvelle série de plongées.
• Si la tension de l'ATOM atteint le niveau d'alarme (2,50 volts), l'icone pile clignote et le message CHNG>BATT défile en haut de l'écran (Fig. 4). L'ATOM repasse en affichage heure principale. Elle fonctionne alors en mode Montre jusqu'à ce que la pile soit totalement épuisée.
• L'avertissement et l'alarme pile ne sont pas affichés pendant les modes Plongée.
• Si l'icone pile n'était pas visible avant une plongée et que la pile faiblit pendant la plongée, il reste suffisamment d'énergie pour faire fonctionner l'ATOM pendant le reste de cette plongée.

Les émetteurs utilisent une pile lithium de 3 volts type CR 2. La pile d'un émetteur devrait normalement fonctionner pendant un an ou 300 heures de plongée. Les émetteurs vérifient la tension de la pile quand ils sont mis en pression et envoient un signal "pile faible" au récepteur de l'ATOM quand elle descend en dessous du niveau critique.

• L'avertissement et l'alarme pile ne sontopsis que sur les écrans accessibles pendant l'affichage Surface NORM.

Fig. 3 - Avertissement pile faible.

Fig. 4 - Alarme pile faible.

Fig. 3 - LOW BATTERY WARNING

Fig.5-ATOM BATT GOOD

Fig.6A-TMT1BAT[LOW

Pour vérifier l'état de la pile de l'ATOM ou d'un émetteur en ordinateur NORM ou GAUG, appuyer sur le bouton S pendant 2 secondes en affichage principal surface NORM, GAUG ou FREE.

• La pression sur le bouton active le récepteur de l'ATOM en ordinateur NORM ou GAUG.
• 2 secondes après, l'état de la pile de l'ATOM s'affiche pendant 3 secondes (Fig. 5), puis -
• s'il est actif et en liaison, l'état de la pile de l'émetteur 1 s'affiche pendant 3 secondes (Fig. 6A), puis -
• s'il est actif et en liaison, l'état de la pile de l'émetteur 2 s'affiche pendant 3 secondes, puis -
• s'il est actif et en liaison, l'état de la pile de l'émetteur 3 s'affiche pendant 3 secondes, puis -
• L'affichage repasse en mode Surface.
• Si un émetteur n'est pas actif ni en liaison, le message NotAvAil (not available - indisponible) s'affiche (Fig. 6B).

La pression de la bouteille (décrite plus loin) apparait aussi sur l'affichage de l'état de la pile des émetteurs actifs.

NOTE : si le réglage des émetteurs 2-3 est sur BUD (contrôle pression coéquipier), l'état de la pile de ces émetteurs n'est pas affiché (uniquement la pression).

Fig. 5 - Pile de l'émetteur.

Fig. 6A - Pile de l'émetteur 1 faible.

Fig. 6B - Pile de l'émetteur 3 (indisponible).

AVERTISSEMENT : avant toute plongée avec l'ATOM 2.0, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il compte des mises en gardes importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

MONTRE

caractéristiques et affichages

Fig.7 - MAIN TIME

Fig.8 - ALTERNATE TIME

HEURE Par default

L'affichage heures principale (Fig. 7) donne l'heure courante de votre domicile et apparait en tant qu'affichage heures par défaut.

Des pressions de moins de 2 secondes sur le bouton M permettent d'accéder, dans l'ordre, aux affichages

suivants -

Heure principale > Heure secondaire > Minuteur > Chronographe > Alarme journalière >

L'affichage heures secondaire (Fig. 8), qui se règle par différentiel, donne l'heure d'une destination de voyage. Une fois arrivé à destination, l'heure secondaire peut être affichée à la place de l'heure principale pour en faire l'affichage par défaut le temps du séjour sur place.

Le bouton M permet alors d'accéder, dans l'ordre, aux affichages suivants :

Heure secondaire > Heure principale > Minuteur > Chronographe > Alarme journalière >

Pendant l'affichage de l'heure secondaire, appuyer sur le bouton S pendant 2 secondes remplace l'heure principale par l'heure secondaire qui devient l'affichage par défaut jusqu'au prochain réglage.

Fig. 7 - Heure principale.

Fig. 8 - Heure secondaire.

Pendant la visualisation des affichages du mode Montre, appuyer sur le bouton M pendant 2 secondes ou ne pas solliciter de bouton pendant 2 minutes fait repasser l'ATOM à l'affichage de l'heure par défaut.

HEURE principale, l'écran affiche :

L'indicateur d'absorption d'azote, le cas échéant, après des plongées NORM/FREE. L'icône d'alarme - si l'alarme journalière est sur On (Fig. 9a) Le jour de la semaine (ou TUE, WED, THU, FRI, SAT, SUN), ou la mention WET (humide) si la montre est humide. L'icône pile - si la pile est faible. Le jour et le mois (le mois et le jour en unités anglo-saxonnes) L'heure (heures, minutes, secondes) (les secondes s'affichent à droite sur la ligne du milieu, Fig. 9b) - Appuyer brièvement de façon répétée sur le bouton M (moins de 2 secondes) fait défilier les modes principaux. - Appuyer sur le bouton S puis le relâcher (moins de 2 secondes) arrête l'alarme journalière quand elle sonne. - Appuyer sur le bouton L active le rétroéclairage. - Appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès au mode Réglage de l'heure principale.

Fig. 9 - Heure principale (Format 24 heures)

Reglage de l'heure principale

Ce mode permet de régler la date et l'heure qui servent aussi de référence pour l'heure secondaire.

Le réglage comporte 3 écrans : réglage du format de l'heure, réglage de l'heure et réglage de la date.

NOTE: l'heure principale doit être comme affichage par défaut pour que l'heure et la date puissent être réglées.

Séquence des réglages heures/date:

Écran format de l'heure > écran heures (heure > minute) > écran date (année > mois > jour)

Le jour de la semaine se règle automatiquement quand la date est réglée.

• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Pendant l'affichage de l'écran heures principale, appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès à l'écran de réglage du format de l'heure affichant les mentions HOUR, TIME, et le format d'affichage de l'heure 12 (ou 24) clignotant (Fig. 10).

Fig. 10-SET HOUR FORMAT Fig. 10 - Réglage du format de l'heure.

• Appuyer brievement sur le bouton S (moins de 2 secondes) pour alterner entre les valeurs 12 et 24 clignotantes.
• Appuyer brievement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage du format de l'heure et aller à l'écran de réglage des heures avec les heures clignotantes (Fig. 11).
• ASTUCE - Appuyer de façon ré ceux qui ne nécessitent pas de réglage.

Réglage des heures et des minutes

Les abréviations AM ou PM apparaissent quand l'heure est affichée en format 12 heures.

• Appuyer sur le bouton S et le maintenir quand la valeur des heures clignote fait défiler les valeurs par intervalles d'une heure à la vitesse de 4 par seconde de 0: à 23: (ou 12: AM à 11: PM en format 12 heures).
• Appuyer brievement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des heures et aller à l'écran de réglage des minutes avec les minutes clignotantes (Fig. 12).
• Appuyer sur le bouton S et le maintenir quand la valeur des minutes clignote fait défiler les valeurs par intervalles d'une minute à la vitesse de 4 par seconde de :00 à :59.
• Appuyer brievement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des minutes et aller à l'écran de réglage de la date avec l'année clignotante.

Fig. 11 - Réglage des heures.

Fig. 12 - Réglage des minutes.

Fig.11-SET HOUR

Fig.12-SET MINUTES

Fig. 13 - SET YEAR

Fig. 14 - SET MONTH

Fig. 15 - Réglage du jour.

Sur l'écran de réglage de la date s'affichent les mentions YEAR (année), DAY (jour) et MNTH (month/mois) (ou mois et jour en mesures anglo-saxonnes) et l'année clignotante (Fig. 13).

• Appuyer sur le bouton S et le maintenir quand l'année clignote fait défiler les valeurs par intervalles d'une année à la vitesse de 4 par seconde de 2004 à 2049 (avec les années bissextiles).
• Appuyer brèvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage de l'année et aller à l'écran de réglage du mois avec le mois et l'abréviation MNTH clignotants (Fig. 14).

NOTE: l'année n'est affichée dans aucun mode excepté celui du réglage de la date. La date repasse au 1-1 2006 lors du remplacement de la pile.

• Appuyer sur le bouton S et le maintenir quand le mois clignote. Fait défiler les valeurs par intervalles d'un mois à la vitesse de 4 par seconde de 1 à 12.
• Appuyer brievement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage du mois et aller à l'écran de réglage du jour avec le jour et la mention DAY clignotants (Fig. 15).

Fig. 13 - Réglage de l'année.

Fig. 14 - Réglage du mois.

• Appuyer sur le bouton S et le maintenir quand le jour clignote fait défiler les valeurs par intervalles d'un jour à la vitesse de 4 par seconde de 1 à 31.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage du jour et repasser à l'écran de l'heure principale.

NOTE : le jour de la période se règle automatiquement lors du réglage de la date.

HEURE Seconddaire

• Appuyer brièvement sur le bouton M (moins de 2 secondes) pendant l'affichage de l'heure principale mène à l'écran de l'heure secondaire.

L'écran de l'heure secondaire affiche (Fig. 16):

L'indicateur d'absorption d'azote, le cas échéant, après des plongées NORM/FREE. L'icône d'alarme si l'alarme journalière est sur On. Le chiffre 8 couché (FIG. 16a) qui indique que l'heure est l'heure seconde. Le jour de la semaine en abrégé MON (ou TUE, WED, THU, FRI, SAT, SUN), ou WET (humide) si la montre est humide. L'icône pile - si la pile de l'ATOM est faible. Le jour et le mois (le mois et le jour en unités anglo-saxonnes). L'heure (heures, minutes, secondes).

fig. 16 - Heure secondaire.

Le réglage de l'heure principale et de la date peut aussi être effectué avec le programme de réglage PC inclus dans le CD du logiciel Dive Log Explorer de l'ATOM.

Fig. 16 - ALTERNATE TIME

Appuyer brievement de facon repeteee sur le bouton M (moins de 2 secondes) fait defiler les modes principaux. Appuyer sur le bouton S puis le relacher (moins de 2 secondes) arrête l'alarme journalière quand elle sonne. Appuyer sur le bouton S pendant 2 secondes remplace l'heure principale par l'heure seconde en tant qu'affichage par défaut. - Appuyer sur le bouton L active le rétroéclairage. - Appuyer sur le bouton M pendant 2 secondes fait repasser sur l'affichage de l'heure principale. - Appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès au mode Réglage de l'heure seconde dont la valeur clignote.

Fig. 17 - SET ALTERNATE TIME

. Reglage de l'heure secondaire

• L'heure secondaire peut être régée sur OFF ou en entrant le décalage horaire en ajoutant ou en retranchant de 1 à 23 heures par intervalles d'une heure.
• Une fois que le décalage horaire est sauvegardé, l'heure secondaire est calculée par rapport à l'heure principale.

L'écran affiche le chiffre 8 couche et la mention OFF ou la valeur du décalage horaire en +/- clignotante (Fig. 17).

Fig. 17 - Réglage de l'heure secondaire.

• Appuyer sur le bouton S et le maintenir quand le décalage horaire clignote fait défiler les valeurs par intervalles d'une heure à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage du jour et repasser à l'écran de l'heure secondaire.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure principale.

Si aucun bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure principale.

Minuteur de la MONTRE (H: MN)

Appuyer brièvement 2 fois sur le bouton M (moins de 2 secondes) pendant l'affichage de l'heure principale mène à l'écran du minuteur affichant le compte à rebours (h: mn) s'il fonctionne ou OFF clignotant (Fig. 18) et le réglage précédent si le minuteur a fonctionné jusqu'à la fin ou OFF (non clignotant) et 0:00 en l'absence de réglage précédent.

Une fois sur ON, le compte à rebours défile en arrêté-plan jusqu'à 0:00 ou jusqu'à ce qu'il soit mis sur OFF ou une plongée ait lieu. Il passe alors sur OFF par défaut et la valeur précédemment réglée.

L'ordinateur de plongée libre FREE possède son propre minuteur (mn : s).

Fig. 18 - Minuteur.

Fig. 18-WATCH COUNTDOWN TIMER

Quand un compte à rebours atteint 0:00, l'alarme sonore retentit 10 fois et la diode rouge d'alarme lumineuse clignote.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) arrête l'alarme.
• Appuyer brièvement sur le bouton S (moins de 2 secondes) arrête l'alarme journalière (si elle sonne). Appuyer sur le bouton L active le rétroéclairage.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure par défaut (principal ou secondaire) de la montre.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès à l'écran de réglage du minuteur de la montre repéré par les abréviations TIMR et Set, la mention TIME et les heures clignotantes (Fig. 19).
• Rarement le bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure locale par défaut.
• Appuyer sur le bouton S et le maintenir quand la valeur des heures clignote fait défiler les valeurs par intervalles d'une heure à la vitesse de 4 par seconde de 0: à 23: (h).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des heures et aller à l'écran de réglage des minutes avec les minutes clignotantes.

Fig. 19 - Réglage du minuteur de la montre.

• Appuyer sur le bouton S et le maintenir quand la valeur des minutes clignote fait défiler les valeurs par intervalles d'une minute à la vitesse de 4 par seconde de :00 à :59 (mn).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des minutes et aller à l'écran du minuteur avec la mention OFF (clignotante) à la place de l'abbreviation SET.
• Appuyer brievement sur le bouton S (moins de 2 secondes) alterne entre OFF et ON et déclenche le minuteur (Fig. 20).
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure locale par défaut de la montre.

Chronographe (chrono/temps intermédiaire)

• Appuyer brièvement 3 fois sur le bouton M (moins de 2 secondes à chaque fois) pendant l'affichage de l'heure principale donné accès au chronopaghe affichtant le temps écoulé s'il a été déclenchéAAParavant ou 0:00:00.00 (h: mn: s 1 / 100^e s) clignotant (Fig. 21). Appuyer brievement sur le bouton S (moins de 2 secondes) déclenche le chrono qui va de 0:00:00.00 à 99:59:59.99 (h: mn: s 1/100e s) par intervalles de.01 (1/100e s).

Fig. 20 - Déclenchement du minuteur.

Fig. 21 - Chronographe.

Fig. 21 - CHRONOGRAPH

Fig.22-LAP RECALL

• Pendant les 4 premières secondes, les 1100^e de seconde s'affichent, puis 2 tirets ( - - ) apparaissent. Les 1100^e de seconde sont enregistrés et affichés quand les temps intermédiaires sont pris et plus tard quand ils sont rappelés.
• Appuyer brièvement sur le bouton S par la suite (moins de 2 secondes à chaque fois) prend les temps intermédiaires (LAP1 à LAP9). À propos l'enregistrement du 9^e temps, l'enregistrement d'un temps supplémentaire prend la place du LAP9, décale d'un cran tous les autres et efface le LAP1.
• Si le temps atteint 99:59:59.99 (h: mm. s.100 e), le chrono s'arrête et sauvegarde le temps comme un temps intermédiaire. Les pressions suivantes sur le bouton S sont alors sans effet.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) arrête le chrono et rappelle le 1^er temps intermédiaire, affiche le message LAP1 (clignotant) et le premier temps intermédiaire. Des pressions répétées affichent les autres temps intermédiaires (Fig. 22).
• Appuyer sur le bouton A et le maintenir pendant 2 secondes arrête le chrono et remet l'affichage à 0:00:00.00 (clignotant).
• Appuyer sur le bouton M pendant 2 secondes donne accès à l'alarme journalière.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut.

Quand le chronographe fonctionne, il reste à l'écran jusqu'à ce qu'un bouton soit sollicité. En cas d'accès à un autre écran, il continue alors de tourner en arrêté-plan.

Fig. 22 - Rappel du 2e temps intermédiaire.

En cas de plongée, le chronopaghe s'arrête et se remet à 0:00:00.0.

ALARME Journaliere

Quand elle est réglée sur On, l'alarme journalière retentit chaque jour à l'heure et la diode rouge d'alarme visuelle clignote.

• Appuyer brièvement 4 fois sur le bouton M (moins de 2 secondes à chaque fois) pendant l'affichage de l'heure principale donne accès à l'écran de l'état de l'alarme journalière.

L'écran de l'état de l'alarme journalière affiche (Fig. 23):

L'icône d'alarme. L'abréviation ALRM et ON (ou OFF) clignotants. L'heure d'alarme réglée (h:mn).

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Une fois sur ON, l'alarme est réglée pour sonner chaque jour à l'heure indiquée.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes permet d'accéder à l'écran de réglage de l'alarme journalière pour régler une nouvelle heure.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut de la montre. Appuyer sur le bouton L active le rétroéclairage.

Fig. 23 - DAILY ALARM

Fig. 23 - Alarme journalière.

• Sieldom bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure locale par défaut de la montre.

REGLAGE DE L'ALARME JOURNALIERE, I'ecran affiche (fig. 24):

L'icône d'alarme. L'abréviation TIMR et la mention SET. L'heure d'alarme précédemment réglée (h: mn) avec les heures clignotantes.

• Appuyer sur le bouton S et le maintenir quand la valeur des heures clignote fait défiler les valeurs par intervalles d'une heure à la vitesse de 4 par seconde de 0: à 23: (ou de 12: Am à 11: Pm en format 12 heures). Les abréviations Am et Pm sont affichées lors du réglage en format 12 heures.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des heures et aller à l'écran de réglage des minutes avec les minutes clignotantes.
• Appuyer sur le bouton S et le maintenir quand la valeur des minutes clignote fait défiler les valeurs par intervalles d'une minute à la vitesse de 4 par seconde de :00 à :59.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des minutes et aller à l'écran de l'alarme journalière avec la mention ON (ou OFF) clignotante.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut de la montre.

Fig.24-SET DAILY ALARM Fig. 24 - Réglage de l'alarme journalière.

AVERTISSEMENT : avant toute plongée avec l'ATOM 2.0, vous devez essayer le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Indicateur graphique

L'ATOM compte un indicateur commun qui visualise graphiquement soit l'absorption d'azote, soit, sur commande, l'accumulation d'oxygène. Par défaut, il est appelé indicateur d'absorption d'azote et montre si la plongée nécessite ou non une décompression (Fig. 25a).

Au fur et à mesure que la profondeur et le temps de plongée augmentent, des segments s'ajoutent à l'indicateur. Lors de la remontée, cet indicateur regresse, montrant que du temps supplémentaire sans décompression est disponible.

L'indicateur d'absorption d'azote tient compte simultanément du niveau de 12 compartiments différents et affiche celui qui régit la plongée. Il est composé de 5 segments, les 4 inférieurs constituent la zone sans décompression et le cinquième la zone avec décompression.

Si l'ATOM est réglée sur le mode Nitrox NORM, cet indicateur donne l'accumulation d'oxygène quand l'écran des paramètres oxygène (affichage secondaire) est affiché temporairement. L'icône O2BG (Fig. 26a) apparait pour le préciser. Il est appelé indicateur d'exposition à l'oxygène.

Quel que soit le paramètre représenté par l'indicateur à un moment donné, les calculs azote (en NORM ou FREE) et oxygène (en NORM) continuent de se faire en arrêt-plan.

Fig. 26 - O2BG

Les affichages relatifs à l'oxygène et l'indicateur O2 n'apparaissent que si FO2 pour l'un des gaz (1, 2 ou 3) a été réglé sur une valeur différente de "Air" (une valeur numérique) et que l'affichage secondaire des paramètres oxygène est demandé.

Quand l'affichage secondaire des paramètres oxygène est demandé pendant une plongée NORM, l'indicateur graphique visualise le maximum d'oxygène accumulé par plongée ou par période de 24 heures.

Quand l'exposition à l'oxygène augmente (accumulation d'oxygène) au cours d'une plongée NORM, des segments s'ajoutent à l'indicateur graphique O2 et quand elle diminue, l'indicateur régresse, montrant qu'une exposition supplémentaire est autorisée pour cette plongée et cette période de 24 heures.

L'ATOM est capable de calculer l'exposition à l'oxygène jusqu'à 10 plongées sur une période de 24 heures. Si la limite maximum d'exposition à l'oxygène a été atteinte pour cette période (24 heures), tous les segments de l'indicateur graphique O2 clignotent (Fig. 27).

La courbe de sécurité du mode Plan n'est pas accessible tant que l'indicateur graphique O2 n'est pas redescendu dans la zone normale (4 segments inférieurs), montrant que l'accumulation d'oxygène journalière a baissé d'une valeur équivalente à ce qui a été accumulé lors de la dernière plongée.

Fig. 27 - Max O2 dépasse.

Bien qu'il vous soit impossible d'exclure tout risque d'accident de décompression, vous pouvez vous ménager une marge de sécurité personnelle en fonction de votre âge, condition physique, surcharge pondérale, etc. et réduire ainsi le risque statistique.

L'ATOM compte une alarme réglable d'indicateur graphique et un réglage de marge de sécurité (décrits plus loin) qui permettent de disposer d'une courbe de sécurité plus sévère.

L'ordinaire de plongée libre FREE possède sa propre alarme (fixe) d'indicateur graphique.

Affichage de la pression de la bouteille

Quand le récepteur de l'ATOM est sur ON et actif, la pression bouteille de chaque émetteur actif en liaison est affichée sur les écrans principaux NORM ou GAUG (Fig. 28a).

Les pressions sont affichées en mode numérique de 00 BAR (000 PSI) à 345 BAR (5,000 PSI) par intervalles de 1 BAR (5 PSI).

Affichages profondeur (tous modes)

En plongée, la profondeur actuelle (Fig. 28b) et la profondeur maximum indiquée par l'affichage secondaire (Fig. 29b) sont données de 0 à 120 m (0 à 330 pieds) par intervalles de 0,1 m. (1 pied).

Fig. 28 - Affichage plongée principal

Fig. 29 - Affichage plongée secondaire

Pendant un palier de sécurité, la profondeur sélectionnée est affichée (Fig. 30a) et pendant un palier de décompression, la profondeur du palier nécessaire est affichée.

Affichages temps et date

L'heure et les temps en ordinateur NORM et GAUG sont affichés dans le format heures : minutes (1:16 signifie une heure et seize minutes, pas 116 minutes!). En ordinateur Plongée libre FREE, ils sont affichés dans le format heures : secondes. Les deux points qui séparent les heures des minutes clignotent une fois par seconde quand l'affichage concerne un temps réel qui s'écoule (intervalle surface, temps de plongée écoulé) et ne clignotent pas quand il s'agit d'estimations calculées (l'interdiction de vol, plan).

L'affichage temps principal, en bas de l'écran, dispose des plus gros chiffres de l'écran (Fig. 30b). Un deuxième affichage temps (Fig. 30c) est situé sur la ligne du milieu. Les deux affichages sont reprises par la mention TIME.

Quand l'ATOM fonctionne en mode ordinaire de plongée, la date est affichée uniquement pour repérer la plongée pendant l'exploration du mode Mémoire LOG (Fig. 31). Quand l'instrument est réglé sur les unités anglo-saxonnes, le mois vient avant le jour (Fig. 31a). Quand il est réglé sur les unités métriques, le jour vient avant le mois.

Fig. 30 - Palier de sécurité

Fig. 31 - Écran d'identification en mode

Affichage temperature

LA TEMPERATURE AMBIANTE PEUT ÊTRE CONSULTÉE EN SURFACE ET EN PLONGÉE SUR L'AFFICHAGE COMPLÉMENTAIRE (FIG. 32A).

LA TEMPERATURE LA PLUS BASSE MESUREE À CHAQUE PLONGÉE NORM OU GAUG EST ENREGISTRÉE DANS LA MéMOIRE DE CHACUNE DES PLONGÉES.

NOTE : chaque affichage numérique et graphique représente un élément d'information spécifique. Il est impératif de comprendre parfaitement la formulation, l'échelle et la valeur des informations représentées de façon à éviter toute méprise pouvant provoquer des erreurs.

Il est impératif de comprendre aussi les icônes, les mentions et les messages alphanumériques affichés.

Les affichages sont décrits en détail au fur et à mesure que les différents modes correspondants sont présentés dans le manuel.

Fig. 32 - Température (affichage complémentaire).

AVERTISSEMENT : avant toute plongée avec l'ATOM 2.0, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Utilisation ordinateur de plongee

Comme indiqué page 12, l'ATOM intègre 3 ordinateurs de plongée :

NORM pour les plongées à l'air ou au nitrox GAUG pour les plongées sans calcul azote/oxygène FREE pour la plongée libre

RAPPEL : Après une plongée en ordinateur GAUG, l'ATOM est verrouillée sur cette position pendant 24 heures.

Mode surface

Appuyer sur le bouton M pendant 2 secondes durant l'affichage de l'heure principale par défaut en utilisation Montre (heure principale ou secondaire suivant le choix par défaut) donne accès à l'écran du mode Surface sélectionné (NORM, GAUG ou FREE).

Si aucune plongée n'a été effectuée pendant les 24 heures précédentes, l'écran surface principal NORM s'affiche par défaut (Fig. 33).

• Les écrans sur surfaces principales GAUG et FREE peuvent être affichés en appuyant à nouveau 2 secondes sur le bouton M.
• Le type d'ordinateur sélectionné (NORM, GAUG ou FREE) reste affiché pendant 2 heures jusqu'à ce qu'une plongée soit faite ou qu'un autre ordinateur soit sélectionné.

Fig. 33 - Affichage principal surface NORM. (avant plongée)

Si une plongée a été effectuée pendant les 24 heures précédentes, l'écran surface principal de cet ordinateur (NORM, GAUG ou FREE) s'affiche.

À tout moment quand elle est dans l'un des modes Surface, l'ATOM passe en mode Plongée si elle est immergée à plus de 1,5 m (5 FT).

• Pendant cette période surface de 2 heures avant plongée, si le bouton M est sollicité pour accéder à d'autres affichages de l'utilisation Montre, le mode Surface doit être rappelé avant la première plongée d'une série (si l'activation par immersion est sur OFF).
• Si l'activation par immersion est sur ON, les contacts humides activent le mode Plongée sélectionné, quel que soit le mode sur lequel l'ATOM fonctionne au moment de l'immersion.

L'ATOM passe en mode Surface après plongée à la suite d'une plongée quand la profondeur est inférieure à 1,2 m (4 pieds). Les deux points de l'intervalle surface clignotent pendant les 10 premières minutes qui suivent une plongée NORM ou GAUG (Fig. 34) ou pendant 1 minute après une plongée libre.

Pendant les10 premières minutes après une plongée, l'affichage principal surface de l'ordinateur sélectionné avant la plongée (NORM, GAUG ou FREE) reste à l'écran en tant qu'affichage principal surface par défaut. L'heure principale de la montre peut alors être consultée pendant 3 secondes en appuyant brievement sur le bouton M (moins de 2 secondes).

Fig. 34 - Mode Surface NORM. (Après plongée, instrument humide)

Après un intervalle surface de 10 minutes, l'affichage de l'heure locale par défaut de la montre (principal ou secondaire) remplace celui du mode Surface. L'accès à l'affichage principal surface s'obtient en appuyant sur le bouton M pendant 2 secondes.

Affichage principal surface NORM, paramètres affichés (fig. 35):

L'icône de liaison si le récepteur est en liaison correcte avec l'émetteur (c'est l'icône qui indique que l'alarme journalière est sur ON en mode Montre). Abréviation NORM alternant avec la mention d'altitude SEA (ou EL2 à EL13) et WET (si la montre est humide) chacun pendant 3 secondes avec un blanc de 14 de seconde. L'icône pile en cas d'avertissement de pile faible pour l'ATOM, clignotant en cas d'alarme. La pression de la bouteille et la mention BAR (ou PSI) si le récepteur est en liaison avec un émetteur actif. La mention DIVE et le numéro de cette plongée (0 si aucune plongée). Les mentions TIME et SURF et l'intervalle surface (heures: minutes). La mention NITROX si un gaz est réglé pour une plongée Nitrox. L'icône bouteille représentant GAS 1 qui est le gaz par défaut au départ et 10 mn après une plongée. L'indicateur d'absorption d'azote, le cas échéant après une plongée NORM ou FREE.

Fig. 35 - Affichage principal surface NORM.

Affichage principal surface NORM - boutons de commande:

Appuyer sur le bouton L active le rétroéclairage. - Appuyer de façon répétée sur le bouton A (moins de 2 secondes à chaque fois) fait défiler la séquence des modes Surface NORM

SURF > PLAN > FLY > SAT > LOG > HISTORY

• Appuyer sur le bouton A et le maintenir pendant 2 secondes donne accès pendant 3 secondes à l'affichage surface complémentaire puis de l'affichage surface secondaire pendant 3 secondes.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès aux menu Réglage (F > A > U), ainsi qu'à l'affichage du numéro de série de l'ATOM.

Appuyer sur le bouton M pendant 2 secondes donne accès à l'affichage principal surface GAUG et répéter l'opération donne accès à l'affichage principal surface FREE.

NORM SURF > GAUG SURF > FREE SURF

• Appuyer brievement sur le bouton M (moins de 2 secondes) ramène à l'affichage de l'heure de la montre.

Bouton Mode (M) en haut à gauche Bouton Sélection (S) en haut à droite Bouton Lumière (L) en bas à droite Bouton Avance (A) en bas à gauche

Emplacement des boutons

Fig. 36 - ATOM BATT GOOD

• Appuyer sur le bouton S et le maintenir pendant 2 secondes en affichage surface NORM active le récepteur de l'ATOM et mène à la série d'écrans indiquant l'état des piles de l'ensemble et la pression des bouteilles utilisées. L'état de la pile des émetteurs 2 et 3 n'est pas affiché si TMT 2-3 USE est réglé sur BUD (vérification pression coéquipier)
• Si un émetteur n'est pas actif ni en liaison avec l'ATOM, le message NotAvAil (Not Available - indisponible) apparait.
• Chaque écran est affiché 3 secondes. L'état de la pile de l'ATOM, puis celui de l'émetteur 1 avec la pression de sa bouteille, celui de l'émetteur 2 avec la pression de sa bouteille et celui de l'émetteur 3 avec la pression de sa bouteille.
• L'écran repasse alors en affichage principal, surface NORM.

ETAT DE LA PILDE DE L'ATOM, paramètres affichés (Fig. 36/37):

La mention ATOM et l'abréviation bAt. Le message Good (bonne) ou Lo (faible). L'icone pile en cas d'avertissement de pile faible, clignotant en cas d'alarme.

Les émetteurs (affichage abrégé TMT) qui sont actifs et en liaison transmettent sous forme de signaux la pression de la bouteille et l'état de la pile pour l'affichage des écrans d'état. Si un émetteur n'est pas actif ou actif mais pas en liaison, son écran d'état affiche l'abréviation Not Avail (not available - indisponible).

Fig. 36 - ATOM pileonne.

Fig. 37 - ATOM pile faible.

ETAT DE L'EMETTEUR, paramètres affichés:

Les abréviations TMT1 (ou TMT2 ou TMT3), identifient l'émetteur en liaison, et bAt. Le message Good ou Lo ou NotAvAil (Fig. 38A/38B), L'icone pile en cas d'avertissement de pile faible, clignotant en cas d'alarme. L'icone de liaison et la pression de la bouteille pour l'émetteur concerné et la mention BAR (ou PSI).

NOTE : si TMT 2-3 USE est réglé sur BUD (contrôle pression coéquipier), l'écran des émetteurs 2 et 3 n'affiche pas l'état de la pile (seulement la pression).

AFFICHAGE SURFACE COMPLEMENTAIRE NORM, paramétres affichés (Fig. 39):

Le jour de la semaine (SAT, SUN, MON, TUE, WED, THU, FRI). La température avec les unités °C ou °F. L'heure (h : mn), secondes (: xx) sur la ligne du milieu.

• Au bout de 3 secondes l'affichage surface complémentaire NORM apparait.
• Appuyer brievement sur le bouton A (moins de 2 secondes) ramène à l'affichage principal surface NORM. Appuyer sur le bouton L active le rétroéclairage.

Fig. 38A - TMT2 pile faible

Fig. 38B - TMT3 pile. (ineligible)

Fig. 39 - Affichage surface complémentaire NORM.

AFFICHAGE SURFACE SECONDDAIRE NORM, paramètres affichés (Fig. 40):

L'indicateur graphique d'accumulation d'oxygène avec le symbole O2. L'icône de liaison si le récepteur de l'ATOM est en liaison correcte avec un émetteur. La mention d'altitude SEA (ou EL2 à EL13). L'icône pile en cas d'avertissement de pile faible pour l'ATOM, clignotant en cas d'alarme. La pression de la bouteille et la mention BAR (ou PSI) si le récepteur est en liaison avec un émetteur actif. La mention DIVE et le numéro de cette plongée. L'icône Gaz 1, la mention FO2 et le réglage de FO2. La mention NITROX si un gaz est réglé pour une plongée Nitrox. L'icône bouteille représentant GAS 1 qui est le gaz par défaut au départ et 10 mn après une plongée.

Fig. 40 - Affichage surface secondaire NORM Fig. 40 - NORM SURF ALT 46

Au bout de 3 secondes l'écran repasse sur l'affichage principal surface NORM. - Appuyer brièvement sur le bouton A (moins de 2 secondes) ramène à l'affichage principal surface NORM. - Appuyer sur le bouton L active le rétroéclairage.

Les modes de fonctionnement des ordinateurs GAUG et FREE sont décrits dans un chapitre séparé après ceux de l'ordinateur NORM.

SURF PRINCIPAL > SET F > SET A > SET U > numéro de série ATOM.

Appuyer simultanément sur les boutons A et S pendant 2 secondes pour accéder au réglage et faire défiler la série.

Les alarmes (Set A) et les utilisateurs (Set U) peuvent aussi être modifiées avec le programme de réglage PC. Les paramètres FO2 (Set F) ne peuvent se régler qu'à l'aide des boutons.

Séquence des réglages set f:

SET F > FO2 GAS 1 > FO2 GAS 2 > FO2 GAS 3 > FO2 50% par défaut

Appuyer simultanément sur les boutons A et S pendant 2 secondes en affichage principal surface NORM ou GAUG mène au réglage SET F repéré par la mention SETF (Fig. 41). Appuyer brièvement sur le bouton A (moins de 2 secondes) quand SETF est affiché mène à SET FO2 (GAS 1) dont la valeur clignote.

L'ATOM repasse sur les derniers réglages entrés et sauvegardés après chaque plongée ou au bout de 24 heures sans plongée.

Fig.41-SETF

Réglage de FO2 pour les plongées nitrox NORM:

Pour chaque valeur de FO2, la profondeur maximum pouvant être atteinte avec la valeur limite de l'alarme de PO2 précédemment régée s'affiche.

Quand FO2 50% par DEFAULT est sur ON et que FO2 GAS 1 est sur une valeur numérique, au bout de 10 minutes en surface après cette plongée, le FO2 pour GAS 1 affiche 50 et les plongées suivantes sont calculées sur 50% O2 pour les calculs oxygène et 79% d'azote, sauf si le FO2 pour GAS 1 est réréglé avant chacune des plongées.

Le FO2 pour GAS 1 continue de repasser sur FO2 50% par DEFAULT après les plongées successives suivantes pendant 24 heures après la première plongée, sauf si FO2 50% par DEFAULT est mis sur OFF en mode Set FO2 50% par DEFAULT ON/OFF.

Quand FO2 50% par DEFAULT est sur OFF, l'ATOM reste sur le dernier réglage FO2 GAS 1 de cette série de plongées successives.

Le réglage par défaut de FO2 pour GAS 1 à chaque nouvelle période de plongée est AIR.

Quand FO2 pour GAS 1 est sur AIR, les calculs sont identiques au réglage FO2 de 21%. Quand FO2 pour GAS 1 est sur AIR, il reste sur la position AIR jusqu'à un nouveau réglage de FO2 sur une valeur numérique (21 à 50%).

Quand FO2 n'est réglé que sur AIR, l'indicateur graphique O2 BG ne s'affiche ni en plongée ni en surface. La valeur de PO2 et les alarmes ne sont pas affichées en plongée.

Les calculs de l'azote effectuels par l'ordinateur de plongée libre FREE sont basés sur l'air et ne sont pas affectés par les réglages FO2.

Les profondeurs maximales liées à la limite de PO2 régée ne sont pas affichées quand le FO2 pour GAS 1 est réglé sur AIR.

L'ATOM conserve la trace de l'accumulation d'oxygène de telle sorte que si le FO2 pour GAS 1 est par la suite réglé sur une valeur numérique, l'accumulation d'oxygène des plongées AIR précédentes sera prise en compte pour la prochaine plongée nitrox (pendant la durée de cette plongée et la série de successives).

Une fois que FO2 GAS 1 est réglé sur une valeur numérique (21 à 50%) et qu'une plongée est faite, l'option AIR est inaccessible pendant 24 heures après la première plongée. L'option AIR n'est pas affichée dans Set FO2 GAS 1 tant qu'il ne s'est pas écoulé un intervalle surface de 24 heures.

Si FO2 pour GAS 1 est sur 21%, il reste sur 21% pour cette série de plongées jusqu'à un réglage sur une valeur supérieure.

Si le FO2 50% par DEFAULT est sur OFF, les FO2 pour GAS 2 et 3 restent sur leur réglage respectif jusqu'à un nouveau réglage. Si le FO2 50% par DEFAULT est sur ON, les FO2 pour GAS 2 et 3 passent sur 50% par DEFAULT après la plongée.

L'ATOM est programmée pour éviter que les FO2 pour GAS 2 et GAS 3 ne soient réglés à des valeurs inférieures ou égales à celle de FO2 pour GAS 1. GAS 2 et GAS 3 ne peuvent être réglés que pour des valeurs égales ou supérieures à celles de FO2 pour, respectivement, GAS 1 et GAS 2.

Lors du réglage FO2 pour GAS 2 et GAS 3, les plus faibles valeurs disponibles sont celles du réglage du précédent gaz (par exemple, si FO2 GAS 1 est sur 32%, FO2 pour GAS 2 ne peut être réglé que sur des valeurs de 32 à 100%. De même, FO2 pour GAS 3 dépend du réglage FO2 pour GAS 2).

Reglage de FO2 GAS 1, paramètres affichés:

La mention GAS1. L'alarme de PO2 réglée avec l'abréviation PO2. La mention FO2 et la valeur de réglage FO2 clignotante. L'icône bouteille 1 représentant GAS 1. La mention NITROX (si réglée sur une valeur numérique). La profondeur max autorisée pour l'alarme de PO2 réglée (si 21 à 50%).

• Appuyer sur le bouton S et le maintenir pendant que le réglage FO2 clignote fait défilier les valeurs de AIR (Fig. 42) à 21 puis 50% par intervalles de 1% à une vitesse de 8 par seconde.
• Astuce: le défilé s'arrête quand le bouton est relâché, ou brievement à 32% (meme si le bouton est maintenu enfoncé).
• Appuyer sur le bouton S et le maintenir fait reprendre le défillement de 32 (Fig. 43) à 50%, puis s'arrête à AIR (ou 21%).
• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait avancer les valeurs par intervalles de 1% à chaque pression.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage FO2 GAS 2 dont la valeur clignote.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiltrer les écrans des autres réglages SETF.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETF.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Reglage de FO2 GAS 2, paramètres affichés:

La mention GAS2. L'alarme de PO2 régée avec l'abréviation PO2. La mention FO2 et la valeur de réglage FO2 clignotante. L'icone bouteille 2 représentant le gaz 2. La mention NITROX (si régée sur une valeur numérique). La profondeur max autorisée pour l'alarme de PO2 régée (si 21 à 50%).

• Appuyer sur le bouton S et le maintenir pendant que le réglage FO2 clignote fait défiler les valeurs de AIR à 21, puis 100% par intervalles de 1% à une vitesse de 8 par seconde.
• Le défillement commence à la valeur de FO2 GAS 1 et s'arrête quand le bouton est relâché, ou brièvement à 50% (Fig. 44) puis 80% (même si le bouton est maintenu enfoncé).
• Appuyer sur le bouton S et le maintenir fait reprendre le défilement jusqu'à 100%, puis s'arrêter à AIR (ou 21% ou le réglage de GAS1).
• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait avancer les valeurs par intervalles de 1% à chaque pression.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage FO2 GAS 3 dont la valeur clignote.

Fig. 44 - Réglage FO2 GAS2. position 50% O2 Fig. 44 - SET FO2 GAS2 (50% O2 setting)

• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les écrans des autres régles SETF.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETF.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Reglage de FO2 GAS 3, paramétres affichés:

La mention GAS3. L'alarme de PO2 réglée avec l'abréviation PO2. La mention FO2 et la valeur de réglage FO2 clignotante. L'icone bouteille 3 représentant le gaz 3. La mention NITROX (si réglée sur une valeur numérique). La profondeur max autorisée pour l'alarme de PO2 réglée (si 21 à 50%).

Appuyer sur le bouton S et le maintenir pendant que le réglage FO2 clignote fait défiler les valeurs de AIR à 21, puis 100% (Fig. 45) par intervalles de 1% à une vitesse de 8 par seconde.

• Le défillement commence à la valeur de FO2 GAS 2 et s'arrête quand le bouton est relâché ou brièvement à 50%, puis 80% (même si le bouton est maintenu enfoncé).

Fig. 45 - Réglage FO2 GAS3. (position 100%)

• Appuyer sur le bouton S et le maintenir fait reprendre le défilé jusqu'à 100%, puis s'arrête à AIR (ou 21% ou le réglage de GAS2).
• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait avancer les valeurs par intervalles de 1% à chaque pression.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage FO2 50% par défaut (DFLT) dont la position de réglage clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiltrer les écrans des autres régles SETF.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETF.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

REGLAGE DE FO2 50% par DEFAULT, paramètres affichés (Fig. 46):

L'abréviation DFLT (DEFAULT/PAR DEFAULT) et 50%. La position de réglage OFF (ou ON) clignotante. Les mentions FO2 et NITROX. - Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre OFF et ON.

Fig. 46 - Réglage FO2 par Défaut.

• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et ramène à l'écran SET F.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET F.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si le dernier bouton n'est sollicité pendant 2 minutes.

ASTUCE: le réglage du groupe a peut aussi être effectué avec la programme de réglage PC ou à l'aide des boutons.

Fig. 47 - SET A

Les réglages de SET A conservent leur valeur tant qu'elles ne sont pas modifiées. Appuyer simultanément sur les boutons A et S pendant 4 secondes en affichage principal surface NORM ou GAUG mène à SETA repéré par la mention SETA (Fig. 47). Appuyer brièvement sur le bouton A (moins de 2 secondes) quand SETA est affiché mène au réglage de l'alarme sonore (AUD) dont la position de réglage clignote.

Reglage de l'alarme SONORE

Cette option permet de couper les alarmes sonores et la DEL d'alarme lumineuse rouge qui fonctionne conjointement.

Plusieurs situations critiques déclenchent l'alarme sonore et la DEL clignotante même quand cette fonction est réalisée sur OFF.

REGLAGE DE L'ALARME SONORE, paramètres affichés (Fig. 48):

L'abréviation AUD (AUDIBLE/SONORE) La position de réglage ON (ou OFF) clignote

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de profondeur (DPTH) dont la valeur clignote.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SETA.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETA.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si dernier bouton n'est sollicité pendant 2 minutes.

Fig. 48 - Réglage de l'alarme sonore 55

Reglage de l'alarme de profondeur, paramètres affichés

(Fig. 49):

Fig. 49 - SET DEPTH

L'abréviation DPTH (DEPTH/PROFONDEUR) La mention MAX et le symbole M (ou FT) La profondeur d'alarme clignotante

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les profondeurs de 10 à 100 mètres (30 à 330 pieds) par intervalles de 1 mètre (10 pieds) à la vitesse d'une valeur par pression sur le bouton.
• Appuyer sur le bouton S et le maintenir fait défilier les profondeurs à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de temps de plongée écoulé (EDT) dont la valeur clignote.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SETA.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETA.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

L'instrument de plongée libre FREE possède ses propres alarmes de profondeur.

Fig. 49 - Réglage de l'alarme de profondeur.

Reglage de l'alarme de temps de plongee ECOULE (EDT)

Paramètres affichés (Fig. 50):

Le sigle EDT (ELAPSE DIVE TIME/TEMPS DE PLONGEE ECOULE) Les mentions DIVE et TIME. Le temps (h : mn) clignotant.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) augmente le temps de 0:10 à 3:00 (heures: minutes) par intervalles de 5 minutes (:05).
• Appuyer sur le bouton S et le maintenir fait défiler les temps à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme d'indicateur d'absorption d'azote (TLBG) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiltrer les autres écrans de SETA.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETA.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

L'ordinateur de plongée libre FREE possède ses propres alarmes de temps de plongée écoulé.

Fig. 50 - Réglage de l'alarme de temps de plongée écoulé.

Fig. 50 - SETEDT

Reglage de l'alarme d'indicateur d'absorption d'azote (TLBG)

Paramètres affichés (Fig. 51):

Le sigle TLBG (TISSUE LOADING BAR GRAPH/INDICATEUR D'ABSORPTION D'AZOTE). Le nombre de segments clignotants.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) élimine un par un les segments de 5 (Deco) jusqu'à 1.
• Appuyer sur le bouton S et le maintenir fait défiler les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de temps de plongée restant (DTR) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SETA.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETA.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

L'ordinateur de plongée libre FREE possède ses propres alarmes d'indicateur d'absorption d'azote.

Il est fortement recommandé de régler le déclenchement de l'alarme TLBG avant l'entrée en décompression.

Fig. 51 - SET TLBG

Reglage de l'alarme de temps de plongee restant

Paramètres affichés (Fig. 52):

Le sigle DTR (DIVE TIME REMAINING/TEMPS DE PLONGEE RESTANT). Les mentions AIR, TIME, NDC, et O2. Le temps clignotant.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) augmente le temps de 0:00 à 0:20 (en minutes) par intervalles de 1 minute (0:01).
• Appuyer sur le bouton S et le maintenir fait défiler les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de pression retour (TURN) dont la valeur clignote.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiltrer les autres écrans de SETA.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETA.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

L'alarme se déclenche quand l'un des temps (sans décompression, O2 ou autonomie) restant atteint la valeur de réglage de l'alarme.

Fig.52-SET DTR

1. Reglage de l'alarme de pression RETOUR (emetteur 1

uniquement)

Paramètres affichés (Fig. 53):

La mention TURN (TURN PRESSURE ALARM/ALARME DE PRESSION RETOUR) La position de réglage OFF ou une valeur numérique clignotante La mention BAR (ou PSI)

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défiler les valeurs OFF puis de 70 à 205 BAR (1,000 puis 3,000 PSI) par intervalles de 5 BAR (250 PSI).
• Appuyer sur le bouton S et le maintenir fait défilier les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de pression de réserve (END) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiltrer les autres écrans de SETA.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETA.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

L'alarme de pression return ne s'applique qu'à l'émetteur 1.

Fig. 53 - SET TURN

Reglage de l'alarme de pression de reserve,

paramètres affichés (Fig. 54):

La mention END (FIN) La pression de réglage clignotante La mention BAR (ou PSI)

Appuyer brèvement sur le bouton S (moins de 2 secondes) fait défilier les pressions de 20 à 105 BAR (300 à 1,500 PSI) par intervalles de 5 BAR (100 PSI). - Appuyer sur le bouton S et le maintenir fait défilier les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché. - Appuyer brèvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de PO2 dont la valeur clignote. - Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défilier les autres écrans de SETA. - Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETA. L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

L'alarme de pression de réserve se déclenche quand la pression dans la bouteille qui est utilisée à cet instant précis (TMT 1, 2 ou 3) arrive à la valeur de réglage de l'alarme.

Fig. 54 - SET END PRESSURE

REGLAGE DE L'ALARME DE PO2, paramètres affichés (Fig. 55):

Les mentions PO2 et ATA. La valeur de réglage clignotante. La mention MAX.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les valeurs de 1.20 (ATA) à 1.60 (ATA) par intervalles de 0.10 (ATA).
• Appuyer sur le bouton S et le maintenir fait défilier les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène à l'écran SETA.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SETA.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETA. L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Il est fortement recommandé de régler le déclenchement de l'alarme de PO2 en dessous du maximum autorisé 1.60 ATA.

Fig. 55 - RéGLAGE DE L'ALARME P02

Séquence des réglages set u:

SET U > WET > UNIT > SAFE > CONS > GLOW > SAMP > TMT1 > TMT 2-3 USE > TMT 2 (ou BUD 1) > TMT 3 (ou BUD 2).

ASTUCE : le réglage du groupe U peut aussi être effectué avec le programme de réglage PC ou à l'aide des boutons.

Les réglages d'activation par immersion, d'unités de mesure et de durée de l'éclairage s'appliquent aussi à l'ordinaire de plongée libre FREE. Par contre, celui-ci possède une fréquence d'échantillonnage propre de 1 seconde, fixe et indépendante des réglages de Set U.

Les réglages de SET U conservent leur valeur tant qu'elle n'est pas modifiée. Appuyer simultanément sur les boutons A et S pendant 6 secondes en affichage principal surface NORM ou GAUG mène à SET U repéré par la mention SETU (Fig. 56). Appuyer brièvement sur le bouton A (moins de 2 secondes) quand SETU est affiché mène au réglage de l'activation par immersion (WET) dont la position de réglage clignote.

TMT est l'abréviation de transmitter (émettre).

BUD est l'abréviation de BUDDY (coéquipier).

Fig.56-SETU

Reglage de l'activation par immersion, paramètres

affichés (Fig. 57):

La mention WET (WET ACTIVATION/ACTIVATION PAR IMMERSION) La position de réglage ON (ou OFF) clignote

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage des unités de mesure (UNIT) dont les symboles clignotent.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SETU.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETU. L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Astuce : pour changer ce réglage lors de l'utilisation de l'ordinateur de plongée libre FREE, accéder d'abord au mode Surface NORM.

Avant la première plongée d'une série de successives, l'activation par immersion doit être réglée sur ON pour que l'ATOM entre en mode Plongée quand elle est en utilisation montre.

Fig.57-SET WET ACTIVATION Fig. 57 - Réglage de l'activation par immersion.

REGLAGE DES UNITES DE MESURE, paramètres affichés (Fiq.

58):

La mention UNIT (UNITS/UNITES DE MESURE) Les symboles BAR, °C et M (ou PSI, °F et FT) clignotants

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre les unités métriques (BAR, °C et M) et anglo-saxonnes (PSI, °F et FT).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage du palier de sécurité (SAFE) dont la durée clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SETU.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETU. L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Astuce : pour changer ce réglage lors de l'utilisation de l'ordinateur de plongée libre FREE, accéder d'abord au mode Surface NORM.

Le réglage des unités de mesure s'applique aux 3 ordinateurs NORM, GAUG et FREE.

Fig.58-SETUNITS Fig. 58 - Réglage des unités de mesure

Affichés (fig. 59):

L'abréviation SAFE (SAFETY STOP/PALIER DE SÉCURITÉ) Les mentions STOP et TIME La durée du palier de sécurité clignotante La profondeur du palier de sécurité et le symbole M (ou FT)

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défiltrer les valeurs OFF, 3:00 et 5:00 (minutes: secondes).
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage de la durée et fait clignoter celui de la profondeur de palier ou mène au réglage de la marge de sécurité (CONS) si le palier de sécurité est sur OFF.
• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défiltrer les valeurs 3, 4.5 et 6 M (ou 10, 15 et 20 FT).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage de la profondeur de palier et mène au réglage de la marge de sécurité (CONS) dont la position de réglage clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SETU.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETU.

Se reporter à la page 106 pour la description du palier de sécurité.

Fig. 59 - Réglage du palier de sécurité.

L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Reglage de la MARGE de securite, paramètres affichés

(Fig. 60):

L'abréviation CONS (CONSERVATIVE FACTOR/MARGE DE SÉCURITÉ) La position de réglage ON (ou OFF) clignotante La mention TIME et le sigle NDC

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de la durée d'éclairage (GLOW) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET U.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET U. L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Utiliser l'option de marge de sécurité pour diminuer le risque d'accident de décompression.

Fig. 60 - SET CONSERVATIVE FACTOR

Fig.

60 - Réglage de la marge de sécurité.

NOTE : quand la marge de sécurité est sur ON, les temps de plongée sans décompression sont ceux correspondant à une altitude plus élevée de 915 mètres (3000 pieds). Voir tables pages 166/167.

REGLAGE DE LA DUREE D'ECLAIRAGE, paramètres affichés (Fig. 61):

La mention GLO (GLOW/LUIRE). La mention TIME. La valeur clignotante.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défiler les valeurs 0, 5 et 10 (secondes).
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de la fréquence d'échantillonnage du profil (SAMP) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiltrer les autres écrans de SETU.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETU.
• L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Astuce : pour changer ce réglage lors de l'utilisation de l'ordinateur de plongée libre FREE, accéder d'abord au mode Surface NORM.

L'éclairage ne reste pas allumé pendant la durée supplémentaire choses si le bouton L est maintenu enfoncé plus de 10 secondes.

Fig. 61 - SET BACKLIGHT DURATION

Fig.

61 - Réglage de la durée d'éclairage

Reglage de la frequency d'echantillonnage du

PROFIL, paramètres affichés (Fig. 62):

L'abréviation SAMP (SAMPLING RATE/FREQUENCY D'ECHANTILLONNAGE) La mention TIME. La valeur clignotante.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les valeurs 2, 15, 30, 60 (secondes).
• Appuyer sur le bouton S et le maintenir fait défilier les valeurs à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et/ou mène au réglage de l'émetteur 1 (TMT1) dont la position clignote.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SETU.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETU. L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

La fréquence d'échantillonnage est l'intervalle de temps qui sépare la mesure et la mémorisation des paramètres en prévision d'un transfert sur PC avec le logiciel OceanLog.

L'ordinaire de plongée libre FREE possède une fréquence d'échantillonnage fixe de 1 seconde.

Fig. 62 - Réglage de la fréquence d'échantillonnage.

REGLAGE DE L'EMETTEUR 1, paramètres affichés (Fig. 63):

L'abréviation TMT1 (TRANSMITTER 1/EMETTEUR 1) et ON (ou OFF) clignotants La valeur (code de liaison = numéro de série de l'émetteur)

• Appuyer brievement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) confirme la sélection ON/OFF.
• Si OFF est choisi, les réglages de TMT2 et TMT3 sont ignorés et l'instrument revient à l'écran SET U.
• Si ON est choisi, le premier chiffre (à gauche) du code de liaison clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le premier chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du premier chiffre et mène au réglage du deuxième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le deuxième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du deuxième chiffre et mène au réglage du troisième qui clignote.

L'émetteur 1 est l'émetteur par défaut en surface avant une plongée et 10 minutes après une plongée.

Fig. 63 - Réglage TMT1. Fig. 63 - SETTMT1

• Appuyer brievement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le troisième chiffre par intervalles de une unité de 0 à 9. Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du troisième chiffre et mène au réglage du quatrième qui clignote.
• Appuyer brievement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le quatrième chiffre par intervalles de une unité de 0 à 9. Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du quatrième chiffre et mène au réglage du cinquième qui clignote.
• Appuyer brievement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le cinquième chiffre par intervalles de une unité de 0 à 9. Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du cinquième chiffre et mène au réglage du sixième qui clignote.
• Appuyer brievement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le sixième chiffre par intervalles de une unité de 0 à 9. Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du code de liaison TMT1 et mène au réglage du code de liaison du deuxième émetteur dont la position clignote.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETUP.

REGLAGE DE TMT 2-3 USE, paramètres affichés (Fig. 64):

L'abréviation TMT et la mention 2-3 USE (TRANSMITTER 2-3/ UTILISATION EMETTEURS 2-3). La position SELF (ou bud) clignotante.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre SELF et bud. Appuyer brièvement sur le bouton A (moins de 2 secondes) confirme la sélection et/ou même au réglage de TMT2 (ou BUD 1) avec On ou OFF clignotants.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETU. L'instrument repasse à l'affichage principal surface NORM ou GAUG s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Sur la position SELF, les affichages TMT2 et TMT3 sont en relation avec les émetteurs utilisés par le plongeur possesseur de l'ATOM pour effectuer des changements de gaz.

Sur la position BUD, l'affichage TMT1 est en relation avec l'émetteur de l'utilisateur de l'ATOM et les affichages TMT2 et TMT3 sont en relation avec les émetteurs utilisés par d'autres plongeurs (coéquipiers) dont la pression de la bouteille peut être contrôlée par l'utilisateur de l'ATOM.

Fig.64-SETTMT2-3USE 72 Fig. 64 - Reglage TMT 2-3 USE.

REGLAGE DE L'EMETTEUR 2 (ou BUD1), paramètres affichés (Fig.

65):

L'abréviation TMT2 (ou BUD1) et ON (ou OFF) clignotent. La valeur (code de liaison = numéro de série de l'émetteur)

• Appuyer brievement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF. Appuyer brievement sur le bouton A (moins de 2 secondes) confirme la sélection ON/OFF.
• Si OFF est choisi, le réglage de TMT3 (ou BUD2) est ignoré et l'instrument revient à l'écran SET U.
• Si ON est choisi, le premier chiffre (à gauche) du code de liaison clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le premier chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du premier chiffre et mène au réglage du deuxième qui clignote.
• Appuyer brievement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le deuxième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du deuxième chiffre et mène au réglage du troisième qui clignote.

Si TMT2-3 USE régle sur changement de gaz.

Si TMT2-3 USE règle sur contrôle pression coéquipier.

• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le troisième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du troisième chiffre et mène au réglage du quatrième qui clignote.
• Appuyer brievement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le quatrième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du quatrième chiffre et mène au réglage du cinquième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le cinquième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du cinquième chiffre et mène au réglage du sixième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le sixième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du code de liaison TMT2 (ou BUD1) et mène au réglage SET TMT3 (ou BUD2) dont la position clignote.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SETU.

REGLAGE DE L'EMETTEUR 3 (ou BUD2), paramètres affichés (Fig. 66):

L'abréviation TMT3 (ou BUD2) et ON (ou OFF) clignotent. La valeur (code de liaison = numéro de série de l'émetteur)

• Appuyer brievement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brievement sur le bouton A (moins de 2 secondes) confirme la sélection ON/OFF.
• Si OFF est besoin, l'instrument revient à l'écran SET U.
• Si ON est choisi, le premier chiffre (à gauche) du code de liaison clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le premier chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du premier chiffre et mène au réglage du deuxième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le deuxième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du deuxième chiffre et mène au réglage du troisième qui clignote.

Si TMT2-3 USE règle sur changement de gaz. ou Si TMT2-3 USE règle sur contrôle pression coéquipier

• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le troisième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du troisième chiffre et mène au réglage du quatrième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le quatrième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du quatrième chiffre et mène au réglage du cinquième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le cinquième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du cinquième chiffre et mène au réglage du sixième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le sixième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du code de liaison de TMT3 (ou BUD2) et ramène à l'écran SET U.

NUMERO De SERIE (ATOM)

• Appuyer simultanément sur les boutons A et S pendant 8 secondes en affichage principal surface NORM mène à l'écran du numéro de série (Fig. 67).

Le sigle SN (SERIAL NUMBER/NUMERO DE SERIE) Le numéro de série de l'ATOMprogramme en usine La version du logiciel (par exemple r1A)

• Appuyer simultanément sur les boutons A et S pendant 2 secondes ramène à l'affichage principal surface NORM.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage principal surface NORM.
• Si le dernier bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'affichage principal surface NORM.

NOTE: le numéro de série et la version du logiciel vous seront demandés si vous contactez Oceanic au sujet de l'ATOM. Notez-les sur la fiche de suivi entretien à la fin de ce manuel.

Le numéro de série et la version du logiciel sont définis en usine et ne peuvent pas être modifiés par l'utilisateur.

Fig. 67 - SERIAL NUMBER (of the ATOM) Fig. 67 - Numéro de série. (de l'ATOM)

Mode PLAN NORM

Oceanic vous recommande fortement d'entrer en mode Plan avant chaque plongée NORM pour consulter la courbe de sécurité afin de planifier votre plongée de façon à ne pas franchir les limites de décompression ou d'exposition à l'oxygène.

Cela est particulièrement important lors de plongées successives, le mode Plan vous indiquant alors les temps de plongée sans décompression encore disponibles pour votre prochaine plongée en fonction de l'azote résiduel ou de l'exposition à l'oxygène (suivant l'élément prépondérant) résultant de votre dernière plongée et de leur intervalle surface.

NOTE: les temps de plongée sans décompression du mode Plan sont basés sur le réglage FO2 pour GAS 1. Les réglages FO2 pour GAS2 et GAS3 ne sont pas utilisés dans les calculs du Plan.

• Appuyer brièvement sur le bouton A (moins de 2 secondes) une fois en affichage principal surface NORM mène au mode Plan (SURFACE NORM > PLAN).
• En mode Plan, appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) fait défilier les profondeurs par intervalles de 3 mètres (10 pieds), en affichant les paramètres sur un écran à la fois.

L'écran affiche les profondeurs et les temps de plongée sans décompression autorisés. Les profondeurs défilent de 9 jusqu'à 57 mètres (30 à 190 pieds) ou jusqu'à la profondeur maximum autorisant un temps de plongée sans décompression théorique d'au moins 1 minute en tenant compte des profils des précédentes plongées successives sur la base de vitesse de descente et de remontée de 18 mètres (60 pieds) par minute.

Note: quand la marge de sécurité est sur on, les temps de plongée sans décompression sont ceux correspondant à l'altitude supérieure de 915 metres (3000 pieds).

Si FO2 pour GAS1 est réglé sur une valeur numérique (21 à 50%), la mention NITROX et la profondeur maximum autorisée définie par l'alarme de PO2 sont affichées.

Si le temps de plongée est limité par l'oxygène, les mentions TIME et O2 sont affichées.

Si le temps de plongée est limité par l'azote, les mentions TIME et NDC sont affichées.

• Avant toute première plongée d'une série, appuyer brièvement sur le bouton A (moins de 2 secondes) mène au mode mémoire LOG (intro > PLAN > LOG > HISTORY > SURFACE NORM).
• Après une plongée, cela mène au mode FLY (intro > PLAN > FLY > SAT > LOG > HISTORY > SURFACE NORM).
• L'instrument repasse à l'affichage principal surface NORM s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

mètres (pieds) h:mn
9	(30)	4: 43 (4: 20)
12	(40)	2: 24 (2: 17)
15	(50)	1: 25 (1: 21)
18	(60)	:59 (:57)
21	(70)	:41 (:40)
24	(80)	:32 (:30)
27	(90)	:25 (:24)
30	(100)	:20 (:19)
33	(110)	:17 (:16)
36	(120)	:14 (:13)
39	(130)	:11 (:11)
42	(140)	:09 (:09)
45	(150)	:08 (:08)
48	(160)	:07 (:07)
51	(170)	:06 (:07)
54	(180)	:06 (:06)
57	(190)	:05 (:05)
Courbe de sécurité au niveaude la mer (1ère plongée)

Se reporter aux tables des pages 166 et 167 pour la liste complète des temps de plongée sans décompression au niveau de la mer et en altitude jusqu'à 4 270 mètres (14,000 pieds).

INTRO mode PLAN, paramètres affichés (fig. 68):

La mention PLAN. Le réglage de l'alarme PO2 et le sigle PO2 en cas de réglage nitrox. La mention FO2 et le réglage de FO2 pour GAS 1. L'icône bouteille 1 représentant GAS 1. La mention NITROX en cas de réglage nitrox.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) donne accès au premier écran (9 M/30 FT) de la séquence du mode Plan.

Mode PLAN, paramètres affichés (fig. 69):

La valeur des profondeurs et le symbole M (mètres) ou FT (pieds). Le réglage de l'alarme de PO2 et le sigle PO2 en cas de réglage nitrox. Les mentions TIME et NDC (ou O2 si prépondérant). Le temps de plongée (h : mn) autorisé pour le réglage de FO2 de GAS 1. L'icône bouteille 1 représentant GAS 1. La mention NITROX en cas de réglage nitrox. La profondeur maximum autorisée et les mentions MAX et M (ou FT).

• En mode Plan, appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) fait défiler les profondeurs par intervalles de 3 mètres (10 pieds), en affichant les paramètres sur un écran à la fois.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage principal surface NORM.

Fig. 68 - Introduction mode Plan.

Fig. 69 - Mode Plan.

Fig. 68-PLAN MODE LEAD-IN SCREEN

Fig. 69-PDPS

Mode FLY (temps d'interdiction de VOL)

Le temps d'interdiction de vol commence à se décompter de 23:50 à 0:00 (heures : minutes) 10 minutes après le return en surface.

Deux heures après une plongée, l'ATOM repasse à l'affichage de l'heure locale par défaut en écran montre (principal ou secondaire) et le décompte de l'interdiction de vol continue en arrêté-plan. L'accès à l'écran FLY se fait par l'affichage principal surface NORM ou GAUG.

• Appuyer brievement sur le bouton A 2 fois (moins de 2 secondes à chaque fois) en affichage principal surface NORM mène au mode FLY (SURF NORM > PLAN > FLY) ou appuyer brievement sur le bouton A 2 fois (moins de 2 secondes) en affichage principal surface GAUG mène au mode FLY (SURF GAUG >> FLY).

Mode FLY, paramètres affichés (fig. 70):

Les mentions FLY et TIME. Le compte à rebours (heures : minutes). L'icône pile en cas d'avertissement de pile faible pour l'ATOM, clignotant en cas d'alarme.

Le temps d'interdiction de vol n'est pas un calcul mais un compte à rebours de 24 heures donné à titre d'information pour l'après-plongée.

Fig. 70 - Mode FLY

• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène au mode SAT.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage principal surface NORM.
• Sieldom bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'affichage principal surface NORM.
• Appuyer sur le bouton L active le rétroéclairage.

Mode SAT (temps de desaturation) NORM uniquement

L'écran temps de désaturation indique des valeurs calculées pour la désaturation des tissus au niveau de la mer en tenant compte du réglage de marge de sécurité. Il commence à décompter d'un maximum de 23:50 à 0:00 (heures: minutes) 10 minutes après le retour en surface.

Quand le décompte arrive à 0:00 (heures: minutes), ce qui se produit généralement avant que l'interdiction de vol (FLY) atteigne 0:00, l'écran SAT reste dans la séquence des écrans accessibles en affichant 0:00 jusqu'à ce que la fonction FLY arrête le mode Ordinateur de plongée 24 heures après la minute plongée.

L'écran SAT n'est pas accessible après une plongée avec infraction. Les temps de désaturation supérieurs à 24 heures s'affichent 23:--. Si la désaturation n'est pas terminée au bout de 24 heures, le temps supplémentaire est remis à zéro. Deux heures après une plongée, l'ATOM repasse à l'affichage de l'heure locale (principal ou secondaire en fonction du choix par défaut) en écran montre et le décompte du temps de désaturation continue en arrêté-plan. L'accès à l'écran SAT se fait par l'affichage principal surface NORM. - Appuyer brièvement sur le bouton A 3 fois (moins de 2 secondes à chaque fois) en affichage principal surface NORM mène au mode SAT.

(SURF NORM > PLAN > FLY > SAT)

Temps de DESAT, paramètres affichés (fig. 71):

L'abréviation SAT et la mention TIME. Le compte à rebours (h : mn). L'icône pile en cas d'avertissement de pile faible pour l'ATOM, clignotant en cas d'alarme.

• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène au mode Mémoire LOG.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage principal surface NORM.
• Si, aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'affichage principal surface NORM. Appuyer sur le bouton L active le rétroéclairage.

Mode LOG NORM ou GAUG (memoire)

Le mode mémoire LOG affiche les paramètres des 24 dernières plongées NORM OU GAUG dans l'ordre inverse (la plus récente en premier). Les informations sont conservées jusqu'à effacement par une autre plongée. Le changement de pile n'affecte pas le contenu de la mémoire LOG.

Le temps de détsaturation est calculé en fonction de l'azote résiduel.

Fig. 71 - Temps de détsaturation.

Au-delà de 24 plongées, la plus récente est ajoutée et la plus ancienne est effacée.

Les plongées sont numérotées de 1 à 24. La numérotation commence à 1 à chaque nouvelle série de plongées. Après arrêt 24 heures après la première plongée, la première plongée de cette nouvelle série est numérotée 1.

• Pendant les 10 premières minutes qui seront une plongée, appuyer brièvement 1 fois sur le bouton A (moins de 2 secondes) en affichage principal surface NORM mène au mode Mémoire LOG. (SURF NORM > LOG)
• 10 minutes après une plongée sans infraction, appuyer brièvement 4 fois sur le bouton A (moins de 2 secondes à chaque fois) en affichage principal surface NORM mène au mode Mémoire LOG (SURF NORM > PLAN > FLY > SAT > LOG).
• 10 minutes après une plongée avec infraction, appuyer brivement 2 fois sur le bouton A (moins de 2 secondes à chaque fois) mène au mode Mémoire LOG (SURFNORM > FLY > LOG). Les modes PLAN et SAT ne sont pas accessibles après une plongée avec infraction.

Une fois en mode LOG, l'écran d'identification de la plongée la plus récente s'affiche.

• Appuyer sur le bouton S pendant 2 secondes affiche l'écran d'identification de la plongée précédente. Des pressions identiques répétées font défiler les écrans d'identification des autres plongées précédentes.
• Appuyer brièvement sur le bouton S (moins de 2 secondes) pendant l'écran d'identification affiche le premier écran LOG de cette plongée (paramètres azote).
• En cas de plongée nitrox, appuyer brièvement sur le bouton S une nouvelle fois affiche le deuxième écran LOG de cette plongée (paramétres oxygène). En mode Profondimètre (voltaire ou accidentel), l'écran des paramétrés oxygène ne s'affiché pas.
• Les écrans LOG restent affichés jusqu'à une nouvelle action sur un bouton.
• Appuyer brievement sur le bouton A (moins de 2 secondes) ramène à l'affichage principal surface NORM.
• L'instrument repasse à l'affichage principal surface NORM s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes. Appuyer sur le bouton L active le rétroéclairage.

ECRAN D'IDENTIFICATION, paramètres affichés (Fig. 72):

L'abréviation LOG (LOGBOOK/REGISTRE). La date (jour/mois ou mois/jour, unités anglo-saxonnes). La mention DIVE et le numéro de la plongée (1 à 24) dans cette série. L'heure de début (h:mm) avec Am/PM en format 12 heures. C'est l'heure par défaut, principale ou secondaire (avec le 8 couche pour la seconde). La mention NITROX si plongée nitrox, rien si plongée à l'air, GAUG ou FREE.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) affiche le premier écran LOG de cette plongée.

Les plongées libres FREE ne figurent pas dans la mémoire LOG, elles sont mémoirées uniquement pour le transfert P. C.

Fig. 72 - Écran d'identification LOG.

PREMIER ECRAN MEMOIRE, paramètres affichés (Fig. 73):

Les abréviations NO-D, DECO, GAUG ou VIOL L'indicateur graphique avec le segment montrant l'accumulation maximum clignotant, les autres, fixes, donnant l'accumulation en fin de plongée. Tous les segments clignotants en cas d'infractions différée ou immédiate. La température (minimum de cette plongée) avec le symbole C (ou F). Les mentions DIVE TIME et le temps de plongée écoulé (heures: minutes). Les mentions TIME et SURF. L'intervalle surface avant plongée (h: mn), 10 - jusqu'à 23 - pour des temps supérieurs à 9 heures et 59 minutes, 'rien' pour la première plongée d'une série. La profondeur maximum et le symbole M (ou FT). La mention du mode de fonctionnement NITROX, rien si AIR ou GAUGE (Profondimètre).

• Appuyer brièvement sur le bouton S (moins de 2 secondes) affiche le deuxième écran LOG de cette plongée.
• L'instrument repasse à l'affichage principal surface NORM s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes. Appuyer sur le bouton L active le rétroéclairage.

Fig. 73 - Premier écran mémoire. Fig. 73 - LOG DATA 1

Affichés (fig. 74):

Le symbole O2. Les segments de l'indicateur montrant l'oxygène accumulé à la fin de la plongée et l'abréviation O2BG. La valeur de PO2 Max atteinte (ATA) et la mention PO2. Le réglage de FO2 (GAS 1) pour cette plongée et le symbole FO2. L'icône bouteille 1 représentant GAS 1. La mention NITROX.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) affiche l'écran d'identification de la plongée précédente.
• L'instrument repasse à l'affichage principal surface NORM s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes. Appuyer sur le bouton L active le rétroéclairage.

Mode history (totalisateur)

Le mode HISTORY affiche le cumul des plongées jusqu'à 9 999, des heures de plongée jusqu'à 9 999 et la profondeur maximum atteinte. Les paramètres HISTORY sont conservés indéfiniment. Le changement de pile n'altère pas le contenu du mode HISTORY.

Fig. 74 - Deuxième écran mémoire.

• 10 minutes après une plongée sans infraction, appuyer brièvement 5 fois sur le bouton A (moins de 2 secondes à chaque fois) en affichage principal surface NORM mène au mode HISTORY (SURF NORM > PLAN > FLY > SAT > LOG > HIST).
• 10 minutes après une plongée avec infraction, appuyer brièvement 3 fois sur le bouton A (moins de 2 secondes à chaque fois) mène au mode Mémoire LOG (SURF > FLY > LOG > HIST). Les modes PLAN et SAT ne sont pas accessibles après une plongée avec infraction.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène à l'affichage principal surface NORM. L'instrument repasse à l'affichage principal surface NORM s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes. Appuyer sur le bouton L active le rétroéclairage.

PREMIER ECRAN HISTORY, paramètres affichés (Fig. 75):

L'abréviation HIST. La mention DIVE et le nombre total (jusqu'à 9 999) de plongées enregistrées, No Deco, Deco, GAUG, FREE et VIOL. La mention TIME et le symbole Hr avec le total des temps de plongée écoulés en heures (1 à 9 999). - Appuyer brievement sur le bouton S (moins de 2 secondes) affiche le deuxième écran HISTORY.

Fig. 75 - Premier écran History.

DEUXIEME ECRAN HISTORY, paramètres affichés (Fig. 76):

La mention d'altitude SEA (ou EL2 à EL13), le niveau utilisé. La température la plus BASSE enregistrée parmi toutes les plongées. La profondeur maximum atteinte parmi toutes les plongées avec le symbole M (ou FT) et l'abréviation MAX.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) mène à l'affichage principal surface NORM.
• L'instrument repasse à l'affichage principal surface NORM s'il y a pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes. Appuyer sur le bouton L active le rétroéclairage.

NOTE: les plongées libres ne sont pas enregistrées en mémoire LOG ou HISTORY. Les données ne sont ménorisées que pour le transfert ultérieur dans le logiciel P. C. Oceanlog.

Fig. 76 - HISTORY 2 Fig. 76 - Deuxième écran History.

Affichages

BAR ou PSI

STOP TIME ou DIVE TIME

AIR TIME ou -

TIME NDC ou -

(heures : minutes)

TIME O2 ou -

TIME TAT ou -

TIME SURF

NITROX

(>= 21%) FO2

MAX

Unité de pression de la bouteille sélectionnée

Durée du palier ou Temps de plongée écoulé (heures: minutes)

Autonomie restante (heures: minutes)

Temps de plongée sans décompression restant

Temps d'exposition O2 restant (heures : minutes)

Durée totale de remontée paliers inclus (heures: minutes)

Intervalle surface (heures : minutes)

FO2 pour l'un des GAS est réglé sur une valeur numérique

Réglage FO2 pour le GAS sélectionné

Unité de profondeur (mètres ou pieds)

Maximum (profondeur ou PO2)

ICONES

Indicateur graphique sur O2

Remonter

Gaz utilise

Degres

(C ou F)

Liaison émetteur ou alarme journalière

Descendre

Pile ATOM faible

AVERTISSEMENT : avant toute plongée avec l'ATOM 2.0, vous devez être considérable au moment de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en gardes importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Distance de faible réception (supérieure à 2 mètres/6 pieds)

Guide de réception du signal émetteur.

Positionnement de l'atome

L'émetteur envoie un signal BASSE fréquence qui se propage de façon semi-circulaire parallèlement à son axe longitudinal. Une antenne spiralée à l'intérieur de l'ATOM reçoit le signal lorsqu'il instrument est placé parallèlement ou à 45 degrés par rapport à l'émetteur comme indiqué page 92.

L'ATOM ne peut recevoir le signal lorsqu'elle est placée sur le côté de l'émetteur ou maintenue à une distance de plus de 2 m (6 pieds) devant l'émetteur. La meilleure réception est obtenue lorsque l'ATOM est à 1 m (3 pieds) maximum du ou des émetteurs.

Tout émetteur doit être monté sur une sortie haute pression du premier étage du détendeur et positionné horizontalement à l'opposé du robinet de la bouteille.

Interruption de liaison en plongée

Au cours d'une plongée, il peut arriver que l'ATOM se en dehors de la zone d'émission, ce qui entraîne une interruption momentanée du signal de liaison.

Une interruption de plus de 15 secondes déclenche l'alarme sonore et le clignotement des affichages de la pression de la bouteille et de l'icone de liaison ainsi que le défillement du message TMTx > LINK > LOST (Fig. 77). La liaison est rétablie dans les 4 secondes qui suivent le retour de l'ATOM en position correcte.

Fig. 77 - Interruption de liaison en plongée.

77-LOSTLINK UNDERWATER

Une interruption peut également survenir lorsque le module d'affichage est situé à une distance d'environ 1 m (3 à 4 pieds) d'un véhicule sous-marin en fonctionnement. La liaison est rétablie dans les 4 secondes qui suivent l'arrêt du moteur électrique ou lorsque le module d'affichage est hors de la zone d'interférence. Lors de l'utilisation d'un flash sous-marin, une interruption momentanée peut survenir juste après le départ de l'éclair. La liaison est rétablie dans les 4 secondes.

Temps de plongee restant

L'un des éléments d'information les plus importants des ordinateurs de plongée Oceanic est l'affichage numérique du temps de plongée restant. L'ATOM contrôle en permanence l'absorption de l'azote, l'exposition à l'oxygène et l'autonomie.

L'affichage de temps de plongée restant (Fig. 78) indique soit le temps restant avant décompression, soit le temps restant avant la limite d'exposition à l'oxygène, soit l'autonomie en fonction de celui qui est le plus court. La valeur affichée est alors associée à TIME et à NDC (ou O2 ou AIR).

Si l'autonomie (AIR TIME) est inférieure aux temps de plongée sans décompression (TME NDC) ou d'exposition à l'oxygène (TIME O2), l'alarme se déclenche au bout d'une minute, la DEL et la pression de la bouteille clignotent.

Fig. 78 - Temps de plongée restant.

Temps de plongée sans décompression restant (TIME NDC)

Le temps de plongée sans décompression restant représente le temps maximum que vous pouvez passer à la profondeur où vous êtes avant d'avoir à effectuer une quelconque décompression. Le calcul est basé sur la quantité d'azote absorbée par des compartments théoriques.

L'absorption et l'élimination de l'azote dans ces compartments sont modélisées mathématiquement et leur niveau comparé à un niveau maximum d'azote admissible. Celui des compartments qui est le plus proche de ce niveau maximum est le compartment directeur pour cette profondeur. Le résultat apparait numeriquement accompagné des mentions TIME et NDC (Fig. 79a) et graphiquement sur l'indicateur d'absorption d'azote (Fig. 79b).

Lorsque vous remontez d'une plongée ayant approché la limite de décompression, l'indicateur d'absorption d'azote diminue au fur et à mesure que les compartiments directeurs pris en compte sont de plus en plus lents. Cette caractéristique du modèle de décompression forme la base d'une plongée multiprofondeur, l'un des avantages les plus importants offerts par les ordinateurs de plongée Oceanie.

L'algorithme de décompression de l'ATOM est l'Haldane et utilise les niveaux d'azote maximum par Merrill Spencer. Le calcul des plongées suggérées conçues et menées par le Dr. Ray-Powell en 1987. Ces expériences ont été réalisées par Diving Science and Technology® (DSAT), soci

Fig. 79 - NO DECO DTR

Temps d'exposition à l'oxygène restant (TIME O2)

Quand l'ATOM est régée sur NITROX, l'accumulation d'oxygène (saturation ou exposition) au cours d'une plongée ou d’une période de 24 heures apparait sur l'indicateur d'exposition à l'oxygène (Fig. 80a) du deuxième affichage secondaire (O2). Des segments s'ajoutent à l'indicateur O2 au fur et à mesure que le temps d'exposition à l'oxygène restant diminue.

Lorsque ce temps est inférieur au temps de plongée sans décompression restant, le calcul de la plongée s'effectue sur l'exposition à l'oxygène. Le temps d'exposition à l'oxygène restant apparait alors comme le temps de plongée restant (Fig. 81a) accompagné des mentions TIME et O2. Si l'accumulation d'oxygène continue d'augmenter, des segments viennent s'ajouter sur l'indicateur graphique.

Autonomie restante (AIR TIME)

L'ATOM calcule l'autonomie au moyen d'un algorithme breveté basé sur la consommation personnelle de gaz respirable et la profondeur du plongeur. La pression de la bouteille est mesurée une fois par seconde et une moyenne de consommation est déterminée sur une période de 60 secondes. Cette consommation est alors utilisée conjointement avec les paramètres relatifs à la profondeur pour prévoir la quantité de gaz respirable nécessaire pour effectuer une remontée en toute sécurité, compte tenu des éventuels paliers de décompression.

Fig. 80 - Indicateur d'exposition O2.

Fig. 81 - Temps de plongée O2 restant.

La consommation de gaz respirable ainsi que le niveau de profondeur sont mesurés en permanence et l'autonomie dépend directement de toute circumstance pouvant modifier ces paramètres. Par exemple, si un autre plongeur utilise votre détendeur de secours ou si vous devez soudain nager à contre-courant et que vous respirez plus rapidement, l'ordinateur de plongée détecte ces changements et modifie votre autonomie en conséquence.

L'autonomie représentée les temps que vous pouvez passer à la profondeur où vous êtes, remontée en toute sécurité comprise, avec, à l'arrivée en surface, la pression de réserve que vous avez choisis lors du réglage (alarme de réserve).

L'autonomie (Fig. 82), identifiée par les mentions AIR et TIME, apparait en plongée sur le premier affichage secondaire. Si l'autonomie est inférieure aux temps de plongée sans décompression (TME NDC) ou d'exposition à l'oxygène (TIME O2), elle s'affiche sur l'écran principal comme temps de plongée restant jusqu'à ce qu'elle redevienne supérieure à l'un ou l'autre.

Quand l'autonomie restante n'est plus que de 5 minutes, l'alarme sonore se déclenche et la DEL clignote.

Si l'autonomie restante arrive à zéro, l'alarme sonore se déclenche et la DEL clignote à nouveau. Le message LOW > AIR > TIME défile en haut de l'écran (Fig. 83) jusqu'à ce que l'autonomie restante soit supérieure à 5 minutes.

Fig. 82 - Autonomie restante.

Fig. 83 - Alarme d'autonomie restante.

Fig. 82 - AIR TIME REMAINING

Fig. 83 - ATR WARNING

Il faut immédiatement amorcer une remontée de contrôle en surveillant la pression de la bouteille. Il n'y a pas lieu de paniquer. L'ATOM a prévu la quantité de gaz respirable nécessaire pour remonter à la surface en toute sécurité, palier de sécurité (si réglé sur ON) et paliers de décompression indispensables compris.

L'alarme de réserve a été réglée sur 20 BAR (300 PSI) - La profondeur est de 20 mètres (60 pieds) - L'autonomie restante arrive à 0:00 - La remontée s'effectue à une vitesse maximum de 10 mph (30 mph) - À l'arrivée en surface, il reste 20 BAR (300 PSI) dans la bouteille

Vitesse de remontee

Les alarmes relatives à la vitesse de remontée tiennent compte de 2 vitesses qui changent à la profondeur de 18 mètres (60 pieds).

AVERTISSEMENT: aux profondeurs supérieures à 18 mètres (60 pieds), la vitesse de remontée ne doit pas dépasser 18 m par minute (60 pieds pm). De 18 mètres (60 pieds) à la surface, la vitesse de remontée ne doit pas dépasser 9 m par minute (30 pieds pm).

Avertisseur de vitesse de remontée

Aux profondeurs supérieures à 18 mètres (60 pieds), un avertisseur (Fig. 84) se déclenche quand la vitesse dépasse 15 mètres par minute (50 pieds par minute). Le message SLOW > SLOW défile en clignotant en haut de l'écran jusqu'à ce que la vitesse baisse.

Fig. 84 - Avertisseur de vitesse de remontée

De 18 mètres (60 pieds) à la surface, l'alarme se déclenche quand la vitesse dépasse 7,5 mètres par minute (25 pieds par minute).

Alarme de vitesse de remontée maximum

Aux profondeurs supérieures à 18 metres (60 pieds), l'alarme se déclenche quand la vitesse dépasse 20 metres par minute (66 pieds par minute).

De 18 mètres (60 pieds) à la surface, l'alarme se déclenche quand la vitesse dépasse 10 mètres par minute (30 pieds par minute).

L'alarme sonore retentit, la DEL rouge clignote et le message SLOW > SLOW défile en clignotant en haut de l'écran. L'alarme sonore et la DEL s'arrêtent en appuyant sur le bouton S pour en accuser réception ou si la vitesse bises. Après l'accusé de réception, le message SLOW > SLOW continue de défilier en clignotant jusqu'à ce que la vitesse bises.

Temps de plongee ECOULE

Le temps de plongée écoulé maximum affichable est de 9 heures et 59 minutes (9:59). Si l'ATOM reste immergée plus longtemps, elle cesse de fonctionner en ordinateur de plongée, repasse en mode Montre et affiche l'écran heures principal.

Commandde des affichages

En mode plongée, il y a un affichage principal (par défaut) pour les paramètres importants relatifs au mode dans lequel l'ATOM fonctionne à ce moment précis (No Deco, Deco, GAUG, FREE, etc.).

Des affichages secondaires peuvent être consultés en appuyant sur le bouton A et en le relâchant pour bénéficier d'informations supplémentaires. L'ATOM repasse automatiquement sur l'affichage de l'écran principal au bout de 3 secondes.

• Plongée principal > Seconde 1 (TIME AIR) > Seconde 2 (paramètres O2, si régle sur nitrox)

Un affichage complémentaire peut aussi être consulté en appuyant sur le bouton A pendant 2 secondes. L'ATOM repasse automatiquement sur l'affichage de l'écran principal au bout de 3 secondes.

Principal > Complémentaire (température et heures)

Le bouton S sert à accuser réception des alarmes et les arrêter.

Le bouton L sert à activer le rétroéclairage.

• L'affichage est éclairé le temps que la pression est maintenue sur le bouton L, plus le temps qui a été réglé (0, 5, ou 10 secondes) avec un total de 20 secondes maximum.
• Le rétroéclairage ne fonctionne pas quand la pile est faible.

Quand TMT 2-3 USE est réglé sur SELF, le bouton M sert à afficher les écrans d'aperçu de changement de gaz (FO2) et à changer de gaz. Quand TMT 2-3 USE est réglé sur BUD, le bouton M sert à afficher la pression de la bouteille de 1 ou 2 cuisiniers dont les émetteurs ont été mis en liaison avec l'ATOM en tant que TMT2 et TMT3.

• Bouton Mode (M) en haut à gauche
• Bouton Sélection (S) en haut à droite
• Bouton Lumière (L) en bas à droite
• Bouton Avance (A) en bas à gauche

AVERTISSEMENT: avant toute plongée avec l'ATOM 2.0, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il compte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Modesplongeeenorm

L'activation par immersion du mode Plongée est active à tout moment si elle est réglée sur ON.

L'ATOM compte des contacts qui déclenchent le passage en mode Plongée quand ils sont reliés par un corps conducteur (ici l'eau) et que la profondeur est supérieure à 1,5 mètre (5 pieds).

Ces contacts sont les broches de la prise d'interface et un ou plusieurs boutons de commande.

Tant que les contacts sont reliés en surface, la mention WET (humide) alterne avec l'abréviation du jour (MON à SUN) en affichage Heure principale (Fig. 85) et Heure secondaire montre, ou avec les abréviations NORM et SEA (ou EL2 à EL13) en affichage principal surface NORM (Fig. 86), GAUG ou FREE.

Dès que la liaison entre les contacts cesse (séchage de l'ATOM), la mention WET n'est plus affichée.

Fig. 86 - NORM SURF WET 102

L'ATOM reste en attente d'une nouvelle plongée puis repasse à l'affichage de l'heure locale par défaut au bout de 2 heures.

Fig. 85 - Heure principal humide.

Fig. 86 - Surface principale NORM humide.

Mode plongee sans decompression NORM

Quand l'activation par immersion est sur ON, l'ATOM entre en mode Plongée sans décompression quand la profondeur est supérieure à 1,5 mètre (5 pieds).

Quand l'activation par immersion est sur OFF, l'ATOM n'entre en mode Plongée sans décompression à la descente que si elle était déjà sur un des modes Ordinateur de plongée NORM tels que Surface, Plan, Fly, etc.

Appuyer sur le bouton L active le rétroéclairage - Appuyer brèvement sur le bouton S accuse réception des alarmes et les arrête

PLONGEE SANS DECOMPRESSION NORM Affichage principal (par défaut),

paramètres affichés (Fig. 87) -

L'indicateur graphique d'absorption d'azote. L'icône de liaison émetteur et la pression de la bouteille avec le symbole BAR (ou PSI) si émetteur actif et en liaison. Le temps de plongée écoulé (h: mn) avec les mentions TIME et NDC (ou O2 ou AIR). L'icône bouteille représentant le gaz sélectionné (1, 2 ou 3). La mention NITROX (si sur réglage nitrox). La profondeur actuelle avec M (ou FT).

Avertissement:

L'activation par immersion ne fonctionne que si elle est réglée sur ON (réglage utilisateur) et que les contacts sont reliés sans interference.

Fig.87-NORM DIVE NO DECO MAIN Fig. 87 - Principal plongée sans Deco NORM.

Decompression NORM,

paramètres affichés (Fig. 88) -

L'indicateur graphique d'absorption d'azote. L'abréviation TMT1 (ou 2 ou 3), l'icône de liaison et la pression bouteille avec la mention BAR (ou PSI) si émetteur actif et en liaison. Le temps de plongée écoulé (h : mn) avec les mentions DIVE et TIME. L'autonomie restante (h : mn) avec les mentions AIR et TIME. L'icône bouteille représentant le gaz sélectionné (1, 2 ou 3). La mention NITROX (si sur réglage nitrox). La profondeur max avec les mentions M (ou FT) et MAX.

L'écran repasse sur l'affichage principal au bout de 3 secondes. - Appuyer brièvement sur le bouton A mène au deuxième affichage secondaire plongée NORM.

Quand une alarme fonctionne, les affichages secondaires, complémentaire et d'aperçu changement de gaz ne sont pas accessibles.

Fig. 88 - Premier secondaire plongée sans Deco NORM.

DECOMPRESSION NORM (si réglage sur nitrox)

Paramètres affichés (Fig. 89) -

L'indicateur graphique d'exposition à l'oxygène et l'abréviation O2BG. L'icone de liaison si un émetteur est actif et en liaison. La mention GAS1 (ou 2 ou 3). La limite de PO2 (ATA) avec la mention PO2. Le réglage FO2 et le symbole FO2. L'icone bouteille représentant le gaz sélectionné (1, 2 ou 3). La mention NITROX (si sur réglage nitrox). La profondeur actuelle avec le symbole M (ou FT).

L'écran repasse sur l'affichage principal au bout de 3 secondes.

Affichage complementaire plongee sans

DECOMPRESSION NORM, paramètres affichés (Fig. 90) -

Le jour de la période en abrégé (MON, TUE, etc.) La température avec les symboles ° et C (ou F) L'heure (heures : minutes : seconds)

C'est l'heure par défaut choisie (principal ou secondaire)

L'écran repasse sur l'affichage principal au bout de 3 secondes.

NOTE : les affichages secondaires et complémentaires ne sont pas accessibles quand une alarme retentit.

Fig. 89 - Deuxième affichage secondaire plongée sans Deco NORM.

Fig. 90 - Affichage complémentaire plongée sans Deco NORM.

Fig. 89 - NORM DIVE NO DECO ALT 2

Fig. 90 - NORM DIVE NO DECO SECONDARY

PALIER De securite plongee sans decompression NORM

Lors d'une plongée sans décompression dont la profondeur a dépassé 9 mètres (30 pieds), un court bip est émis à l'arrivée à la profondeur de palier de sécurité régée et un écran palier de sécurité s'affiche avec le compte à rebours commencer à la valeur régée pour aller jusqu'à 0:00 (minutes: secondes).

Le palier de sécurité reste affiché jusqu'à ce que le compte à rebours soit terminé ou que le plongeur redescende au-delà de 10 mètres (30 pieds) ou remonte en surface. Le plongeur n'est pas pénalisé s'il fait surface avant la fin du palier de sécurité.

Si le palier de sécurité est sur OFF, cet écran n'apparaît pas pendant la remontée.

Affichage principal PALIER de securite plongee sans decompression NORM,

paramètres affichés (Fig. 91) -

Le message SAFE, STOP xx M ou xx FT (profondeur de palier) défilant en haut de l'écran. L'indicateur graphique d'absorption d'azote. L'icone de liaison émetteur et la pression bouteille avec la mention BAR (ou PSI) si émetteur actif et en liaison. Les mentions STOP et TIME le temps de palier (h : mn) Choisis. Le temps de plongée restant (h : mn) avec les mentions TIME et NDC (ou O2 ou AIR). L'icone bouteille représentant le gaz sélectionné (1, 2 ou 3). La mention NITROX (si sur réglage nitrox). La profondeur actuelle avec le symbole M (ou FT).

Fig. 91 - Palier de sécurité affichage principal plongée sans Deco NORM.

• Appuyer brièvement sur le bouton A mène aux affichages principal et secondaires NORM.
• Appuyer sur le bouton A pendant 2 secondes affiche la température et l'heure.
• Appuyer sur le bouton L active le rétroéclairage.
• Appuyer brievement sur le bouton S accuse réception des alarmes et les arrêté.

Mode plongee avec decompression

L'ATOM a été conçu pour vous aider à : gérer vos plongées en vous donnant une représentation visuelle de l'approche des limites de plongée sans décompression.

Le mode Plongée avec décompression s'active lorsque le temps théorique de plongée sans décompression est dépassé pour la profondeur concernée.

Dès l'entrée en mode Décompression, l'alarme sonore retentit, la DEL rouge d'alarme lumineuse clignote et le message DECO > STOP > défile pendant 14 de seconde en s'arrêtant 14 de seconde (Fig. 92A) jusqu'à accuser de réception (sauf si elle est réglée sur OFF) ou pendant 10 secondes.

Après accusé de réception, le message DECO > STOP > xx M (ou FT) défile pendant 2 secondes et s'arrête 2 secondes (Fig. 92B).

• Appuyer brievement sur le bouton S pour accuser réception de l'alarme sonore. Appuyer brièvement sur le bouton S pour accuser réception de l'alarme sonore.
• La flèche remonte clignote si vous êtes à plus de 3 m (10 pieds) en dessous de la profondeur de palier.

Fig. 92A - Entrée en mode Décompression. (déchéement de l'alarme)

Fig. 92B - Palier de décompression. (après. accuse de réception)

• Quand vous êtes dans la zone des 3 m en dessous de la profondeur de palier, la flèche disparaît.

Appuyer sur le bouton L active le rétroéclairage. - Appuyer brièvement sur le bouton S accuse réception des alarmes et les arrête. - Appuyer sur le bouton A pendant 2 secondes mène à l'affichage complémentaire (température et heures).

Paliers de décompression

Pour vous conformer à la procédure de décompression, vous devez remonter à une vitesse correcte jusqu'à la profondeur de palier indiquée (Fig. 93 b) ou légèrement en dessous (Fig. 93 a) et y séjourner pendant tout le temps de palier indiqué (Fig. 93 c).

Le temps de palier dépend de votre profondeur, il est légèrement plus long si vous êtes en dessous de la profondeur de palier.

Vous devez vous maintenir légèrement en dessous de la profondeur de palier indiquée jusqu'à ce que la profondeur du palier suivant s'affiche. Vous pouvez alors remonter lentement à cette profondeur mais pas au-dessus.

Fig. 93 - Palier de décompression.

PALIER De decompression affichage principal (par défaut),

Paramètres affichés (Fig. 94) -

L'indicateur graphique d'absorption d'azote (tous les segments indiquant DECO). Le message DECO > STOP > xxM (ou FT) défilant. L'icône de liaison émetteur et la pression bouteille avec la mention BAR (ou PSI) si émetteur actif et en liaison. Le temps de palier (h : mn) avec les mentions STOP et TIME. La durée totale de remontée avec les mentions TIME et TAT. La mention NITROX (si sur réglage nitrox). La profondeur actuelle et symbole M (ou FT).

• En affichage palier de décompression principal, appuyer brièvement sur le bouton A mène au premier affichage secondaire palier de décompression.
• En premier affichage secondaire palier de décompression, appuyer brièvement sur le bouton A mène au deuxième affichage secondaire palier de décompression.
• Appuyer sur le bouton M pendant 2 secondes pour accéder à l'écran TMT 2-3 USE et la série de changement de gaz (ou le contrôle pression coéquipier).

Durée totale de remontée

La durée totale de remontée (Fig. 94a) comprend les temps de tous les paliers, plus le temps de remontée estimé aux vitesses de 18 mètres (60 pieds) par minute pour les profondeurs supérieures à 18 mètres (60 pieds) et 9 mètres (30 pieds) par minute entre 18 mètres et la surface.

Fig. 94 - Affichage principal palier de décompression.

Secondaire, paramètres affichés (fig. 95) -

L'indicateur graphique d'absorption d'azote (tous les segments). L'abréviation TMT1 (ou 2 ou 3), l'icône de liaison et la pression bouteille avec la mention BAR (ou PSI) si émetteur actif et en liaison. Le temps de plongée écoulé (h : mn) avec les mentions DIVE et TIME. L'autonomie restante (h : mn) avec les mentions AIR et TIME. L'icône bouteille représentant le gaz sélectionné (1, 2 ou 3). La mention NITROX (si sur réglage nitrox). La profondeur max avec les mentions M (ou FT) et MAX.

L'écran repasse sur l'affichage palier de décompression principal au bout de 3 secondes. - Appuyer brievement sur le bouton A mène au deuxième affichage secondaire palier de décompression.

Secondaire, paramètres affichés (fig. 96) -

L'indicateur graphique d'exposition à l'oxygène et l'abréviation O2BG. La mention GAS1 (ou 2 ou 3). L'icone de liaison si un émetteur est actif et en liaison. La limite de PO2 (ATA) avec la mention PO2. Le réglage FO2 et le symbole FO2. L'icone bouteille représentant le gaz sélectionné (1, 2 ou 3). La mention NITROX (si sur réglage nitrox). La profondeur actuelle avec le symbole M (ou FT). - L'écran repasse sur l'affichage principal palier de décompression au bout de 3 secondes.

Fig. 95 - Premier affichage secondaire palier de décompression.

Fig. 96 - Deuxième affichage secondaire palier de décompression.

PALIER De decompression affichage complementaire.

paramètres affichés (Fig. 97) -

Le jour de la semaine en abrégé (MON, TUE, etc.) La température avec C (ou F) L'heure (heures : minutes : seconds)

C'est l'heure par défaut choisie (principal ou secondaire).

L'écran repasse sur l'affichage principal au bout de 3 secondes

Dans les modes Infraction, les affichages secondaires décrits précédemment sont accessibles en utilisant le bouton A, le rétroéclairage avec le bouton L et l'accusé de réception des alarmes avec le bouton S.

• Les affichages secondaires et le complémentaire sont similaires à ceux du mode Décompression. Ils repassent sur l'affichage principal (par défaut) au bout de 3 secondes.

Infraction provisoire

Si vous remontez à une profondeur inférieure (Fig. 98a) à celle du palier de décompression affiché (Fig. 98b), l'alarme sonore retentit, la diode rouge d'alarme lumineuse, la flèche redescendre et tout l'indicateur d'absorption d'azote clignotent jusqu'à ce que vous redescendiez en dessous de la profondeur de palier. Le message DOWN > DOWN défile en haut de l'écran jusqu'à accusé de réception, le message DOWN > TO > xx M (ou FT) défile.

Fig. 97 - Palier de décompression, affiche complémentaire

Fig. 98 - Infraction provisoire, affiche principa Fig.98-CONDITIONAL VIOLATION MAIN

Si vous redescendez en dessous de la profondeur de palier avant 5 minutes, l'ATOM continue de fonctionner en mode Plongée avec décompression. L'élimination de l'azote due à cette brève incursion n'est pas prise en compte et une pénalité d'une minute et demie est ajoutée à la durée du palier de décompression nécessaire pour chaque minute passée au-dessus. Le calcul de désaturation ne reprend qu'une fois que le temps de pénalisation est écoulé.

Une fois que la pénalisation est écoulée, le calcul de désaturation reprend et la profondeur et la durée des paliers de décompression nécessaires diminuent. L'indicateur d'absorption d'azote revient dans la zone sans décompression et l'ATOM repasse en mode Plongée sans décompression.

NOTE : En l'entrée dans l'un des modes Infraction différée ci-dessous, la DEL rouge clignote et l'alarme sonore retentit même si elle est réglée sur OFF. Elle ne peut pas être coupée en appuyant sur le bouton S pour en accuser réception.

Premiere infraction differee (fig. 99)

Si vous restez plus de 5 minutes au-dessus de la profondeur du palier nécessaire, tout l'indicateur d'absorption d'azote et la flèche redescendre clignotent jusqu'à ce que vous redescendiez en dessous de la profondeur du palier. Le message DOWN > TO > xx M (FT) continue de défiler. C'est un prolongement du mode Infraction provisoire.

Fig. 99 - 1ère infraction différée, affichage principal

Deuxieme infraction differee (fig. 100)

L'ATOM ne peut pas calculer des temps de décompression pour des profondeurs de palier supérieures à 18 mètres (60 pieds) et ne donne pas le temps d'immersion qui entraînerait la nécessité d'effectuer de tels paliers.

Si la décompression nécessite un palier à une profondeur située entre 18 mètres (60 pieds) et 21 mètres (70 pieds), l'indicateur d'absorption d'azote clignote et le message DECO > STOP > 18M (60FT) défile en haut de l'écran.

Vous devez alors remonter jusqu'à une profondeur très légèrement supérieure à 18 mètres (60 pieds) en restant le plus près possible de 18 m sans déclencher le clignotement de la durée totale de remontée. Lorsque l'affichage de la profondeur de palier indique 15 M (50 FT), 12 M (40 FT), etc. vous pouvez remonter successivement jusqu'à ces profondeurs et continuer votre décompression.

Troisieme infraction differee (fig. 101)

Si vous descendez au-delà de la profondeur maximale de fonctionnement de 100 mètres (330 pieds), la flèche remonter clignote et les profondeurs actuelles et maximum sont remplacées par 3 tirets (---) indiquant que vous êtes hors limite. Le message TOO > DEEP défile en haut de l'écran jusqu'à ce que la profondeur soit inférieure à 100 m.

Fig. 100 DELAYED VIOLATION #2 MAIN

Fig. 100 - 2e infraction différée affichage, principal. Fig. 101 - 3e infraction différée affichage, principal.

Lors de la remontée au-dessus de 100 mètres (330 pieds), la profondeur actuelle se réaffiche alors normalement mais l'affichage de la profondeur maximum indique trois tirets ( - ) pendant le reste de la plongée. La profondeur maximum enregistrée en mémoire pour cette plongée est aussi indiquée par trois tirets ( - ).

Si un palier à une profondeur supérieure à 18 m est nécessaire, l'instrument entre en mode Infraction immédiate. Cette situation est précédée du deuxième mode Infraction différée.

Le fonctionnement de l'ATOM est alors limité au mode Profondimètre pendant le reste de cette plongée et une période de 24 heures après l'arrêtée en surface. Le mode Profondimètre transforme l'ATOM en instrument sans les fonctions relatives à la décompression ou à l'accumulation d'oxygène.

Mode profondimetre infraction affichage principal (par défaut),

Paramètres affichés (Fig. 102)

L'indicateur d'absorption d'azote complet et flèche remontant clignotent. Le message UP > VIOL défilant. L'abréviation TMT1 (ou 2 ou 3), l'icône de liaison et la pression bouteille avec la mention BAR (ou PSI) si émetteur actif et en liaison. Les mentions TIME et NDC avec temps de plongée restant 0:00 (h : mn). L'icône bouteille représentant le gaz sélectionné (1, 2 ou 3). La mention NITROX (si sur réglage nitrox). La profondeur max avec le symbole M (ou FT).

Fig. 102 - Profondimètre infraction affichage principal

Après une plongée au cours de laquelle le mode Infraction différée a été activé, L'ATOM entre en mode Infraction immédiate 5 minutes après l'arrivée en surface.

Le mode profondimètre infraction en surface ne permet pas l'accès aux fonctions et écans SETF, PLAN, FLY et SAT.

Le compte à rebours qui apparait quand vous essayez d'accéder au temps d'interdiction de vol n'est pas le temps d'interdiction de vol. C'est le temps à l'expiration duquel toutes les fonctions et caractéristiques de l'ATOM reviennent à la normale.

Cette situation est une Infraction permanente et, au cas où une plongée serait effectuée pendant cette période de 24 heures, l'Instrument ne reprendrait son fonctionnement normal qu'après un nouvel intervalle surface de 24 heures.

Mode profondimetre surface infraction affichage principal (par défaut),

Paramètres affichés (Fig. 103)

L'indicateur d'absorption d'azote complet et flèche remontant clignotent. Le message VIOL > VIOL défilant. L'abréviation TMT1 (ou 2 ou 3), l'icône de liaison et la pression bouteille avec la mention BAR (ou PSI) si émetteur actif et en liaison. Les mentions TIME et SURF avec intervalle surface (h : mn). L'icône bouteille représentant le gaz sélectionné (1, 2 ou 3). La mention NITROX (si sur réglage nitrox). La profondeur max avec le symbole M (ou FT).

Fig. 103 - Mode Profondimètre surface affichage principal.

Plongee avec PO2 ELEVEE

Lorsque la pression partielle d'oxygène (PO2) devient égale ou supérieure à 1,40 ATA, ou arrive à 0,2 ATA de la PO2 d'alarme (réglage du groupe A), la DEL rouge d'alarme lumineuse clignote, l'alarme sonore retentit et le message HIGH > PO2 défile jusqu'à accusé de réception.

• La mention PO2 et la flèche remontent apparaissent fixes sur l'écran principal (Fig. 104) en signe d'avertissement jusqu'à ce que la PO2 diminue.
• Àproussé réception de l'alarme, le message UP > HIGH > POQ défèle.

Si la pression partielle d'oxygène continue d'augmenter, la valeur de la P02 affichée augmente jusqu'à un maximum de 5.00 ATA par intervals de 0.01 ATA.

Lorsque la PO2 atteint la valeur de la PO2 d'alarme, la DEL rouge d'alarme lumineuse clignote et l'alarme sonore retentit à nouveau.

Le symbole PO2 et la flèche remonter clignotent en signe d'alarme jusqu'à ce que la PO2 redescende en dessous de la valeur réglée. Le message UP > HIGH > PO2 continue de défiler.

• La valeur de PO2 peut être consultée en accédant au deuxième affichage secondaire en appuyant 2 fois sur le bouton A. L'ATOM repasse sur l'affichage principal au bout de 3 secondes.

Si la limite de PO2 est dépassée en mode Décompression, le message HIGH > PO2 remplace le message DECO jusqu'à ce que la PO2 redevienne inférieure à 1.60.

Fig. 104 - PO2 élevée affichage principal.

FORTE Accumulation d'oxygene

L'indicateur graphique O2 affiche la quantité d'oxygène accumulée au cours de cette plongée nitrox ou des plongées nitrox successives effectuées sur une période de 24 heures, sachant que la valeur prise en compte est la plus importante des deux. L'indicateur graphique O2 vous permet de contrôler de façon pratique et permanente l'approche des limites de la tolérance à l'oxygène.

Si la quantité théorique d'oxygène accumulée atteint ou dépasse les limites de tolérance à l'oxygène par plongée ou par période de 24 heures (300 OTU), le temps d'exposition à l'oxygène restant devient 0:00, le symbole O2 apparait, tout l'indicateur O2 et la flèche remonter clignotent (Fig. 105).

La DEL rouge d'alarme lumineuse clignote, l'alarme sonore retentit et le message UP > HIGH > O2 défile en haut de l'écran. Après accusé réception de l'alarme, le message UP > HIGH > O2 continue de défiler jusqu'à ce que sa valeur redevienne inférieure à la limite.

• Appuyer brièvement sur le bouton A mène aux affichages secondaires et complémentaires. L'ATOM repasse sur l'affichage principal au bout de 3 secondes.

Une fois en surface, le fonctionnement se verrouille en mode NORM jusqu'à ce que l'indicateur d'exposition à l'oxygène redescende à 4 segments. L'accès à l'utilisation Montre est possible mais pas celui aux ordinateurs GAUG et FREE.

Se reporter au tableau en page 167 pour les limites d'exposition à l'oxygène NOAA.

Fig. 105 - O2 élevée.

DECO > STOP > xx M (FT)

DOWN > TO > xx M (FT)

xxM ).

DECO > STOP > 20 M (60 FT)

HIGH>PO2

UP > HIGH > PO2

UP > HIGH > O2

TOO > DEEP

UP > VIOL

SLOW > SLOW

LOW > AIR > TIME

LOW > DIVE > TIME ATR.

TURN > GAS > ALRM

END > GAS > ALRM

TIME > TOO > LONG

UP > HIGH > Ni

TMT1 > LINK > LOST et TMT3).

TMT1 > NotAvAil

DONT > SWCH

PO2).

Entrée en mode Décompression (palier à xxM).

Au-dessus de la profondeur de palier (redescendre à

Palier nécessaire supérieur à 20 M (60 FT).

PO2 élevée en mode Décompression.

Alarme de PO2 elevée en mode Sans Décompression.

Alarme d'O2 élevée.

Dépassement de la profondeur d'alarme.

Palier nécessaire supérieur à 21 M (70 FT).

Vitesse de remontée trop rapide (ralentir).

Alarme d'autonomie restante inférieure à 5 minutes.

Alarme de temps de plongée restant (NDC, O2, ou

Alarme de pression retour sur TMT1.

Alarme de réservoir TMT (émetteur utilisé).

Alarme de temps de plongée écoulé.

Alarme indicateur graphique (remonter).

Perte de liaison avec l'émetteur actif TMT1 (aussi TMT2)

Émetteur TMT1 non actif (aussi TMT2 et TMT3).

Ne pas passer sur le nouveau gaz (exposition dépasse)

AVERTISSEMENT : avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il compte des mises en gardes importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Changement de melange (NORM uniquement)

Pendant des plongées NORM, l'ATOM peut être manuellement basculée de GAS 1 à GAS 2 puis à GAS 3, faisant passer les affichages FO2 et des calculs de la valeur de FO2 réglée pour GAS 1 à la valeur de FO2 pour GAS 2 puis à la valeur de FO2 pour GAS 3 et, si les émetteurs sont utilisés, les affichages de pression bouteille et les calculs de TMT1 à TMT2 puis à TMT3.

NOTE: le basculement de l'ATOM d'un gaz (et TMT) à un autre ne peut pas été effectué en surface ainsi qu'en plongée quand TMT 2-3 USE est régèle pour le contrôle de la pression d'un coéquipier.

Chaque plongée commence avec GAS 1. Dix minutes après la fin d'une plongée multigaz, le fonctionnement de l'ATOM repasse par défaut sur la FO2 de GAS 1.

L'accès aux écrans de changement de gaz plongée NORM ne peut se faire qu'en affichage principal plongée NORM et ne peut avoir lieu quand une alarme retentit.

NOTE: si le changement de mélange expose le plongeur à un niveau de PO2 excessif de 1,60 ATA ou plus, l'alarme sonore retentit, la DEL rouge clignote et le message DONT > SWCH défile en haut de l'écran (Fig. 106) jusqu'à accusé de réception par une pression brève sur le bouton S (moins de 2 secondes).

Fig. 106 - Alarme "Ne pas changer de gaz".

Dans l'éventualité d'une autonomie insuffisante dans la bouteille d'origine, le passage vers le mélange prohibited peut quand même se faire. Si le changement vers le gaz prohibited est fait en mode plongée sans décompression NORM, l'alarme de PO2 élevée s'active. Si le changement vers le gaz prohibited est fait en mode plongée avec décompression, le message HIGH > PO2 remplace le message DECO jusqu'à ce que la condition PO2 élevée disparaisse.

Le changement de mélange ne peut être effectué que pendant l'un des affichages aperçu de changement de gaz. Ils sont accessibles à partir de l'affichage principal plongée NORM.

• Appuyer sur le bouton M pendant 2 secondes en affichage principal plongée NORM mène à l'écran TMT 2-3 USE régèle sur SELF (Fig. 107). Si BUD est affiché indiquant que l'ATOM est réglé pour le contrôle pression coéquipier, un changement de gaz n'est pas possible.
• Appuyer brièvement sur le bouton M (moins de 2 secondes) pendant l'affichage TMT 2-3 USE (régèle sur SELF) mène à l'affichage aperçu changement de gaz GAS 1. L'ATOM repasse en affichage principal plongée NORM au bout de 10 secondes si le bouton M n'est pas sollicité.

Lors du passage à un autre GAS, il peut s'écouler 5 à 15 secondes avant que le récepteur de l'ATOM ne capte le signal de l'émetteur.

Fig. 107 - Écran TMT 2-3 USE.

(regle sur SELF)

Affichage APERCU changement de gaz GAS 1

Paramètres affichés (Fig. 108) :

L'indicateur graphique d'absorption d'azote. La mention GAS1. La valeur de réglage FO2 pour GAS 1 et le symbole FO2. L'icone bouteille représentant GAS 1. La mention NITROX. La profondeur actuelle et le symbole M (ou FT).

• Appuyer brièvement sur le bouton M (moins de 2 secondes) mène à l'affichage aperçu changement de gaz GAS 2 pendant 10 secondes.

Affichage APERCU changement de gaz GAS 2

Paramètres affichés (Fig. 109) :

L'indicateur graphique d'absorption d'azote. La mention GAS2. La valeur de réglage FO2 pour GAS 2 et le symbole FO2. L'icone bouteille représentant GAS 2. La mention NITROX. La profondeur actuelle et le symbole M (ou FT).

• Appuyer brièvement sur le bouton M (moins de 2 secondes) mène à l'affichage aperçu changement de gaz GAS 3 (ou GAS 1 si GAS 3 n'est pas actif) pendant 10 secondes.

Fig. 108 - Aperçu changement GAS 1. Fig. 109 - Aperçu changement GAS 2.

• Appuyer sur le bouton M pendant 2 secondes en affichage aperçu changement de gaz GAS 2 fait passer manuellement la FO2 de l'ATOM de GAS 1 à GAS 2 et le récepteur de l'ATOM de l'émetteur 1 à l'émetteur 2 (si actif).
• Le changement étant fait, l'affichage principal plongée NORM (Fig. 110) indique GAS 2 et affiche la pression de la bouteille 2 (si actif). L'autonomie est alors calculée sur la bouteille 2.

Un retour à GAS 1 peut s'effectuer comme suit:

• Appuyer brièvement sur le bouton M (moins de 2 secondes) fait défiler les écrans aperçu changement de gaz.
• Appuyer sur le bouton M pendant 2 secondes en affichage aperçu changement de gaz GAS 1 fait revenir la FO2 de l'ATOM de GAS 2 à GAS 1 et le récepteur de l'ATOM de l'émetteur 2 à l'émetteur 1.
• Le changement étant fait, l'affichage principal plongée NORM indique alors GAS 1 et affiche la pression de la bouteille 1. L'autonomie est alors calculée sur la bouteille 1.

Si l'ATOM n'est pas basculée sur le nouveau gaz respiré, l'autonomie restante passe au maximum au bout d'une minute sans changement de la pression transmise.

Fig. 110 - Affichage principal NORM après passage de GAS 1 à GAS 2.

Affichage APERCU changement de gaz GAS 3

Paramètres affichés (Fig. 111) -

L'indicateur graphique d'absorption d'azote. La mention GAS3. La valeur de réglage FO2 pour GAS 3 et le symbole FO2. L'icone bouteille représentant GAS 3. La mention NITROX. La profondeur actuelle et le symbole M (ou FT).

• Appuyer brièvement sur le bouton M (moins de 2 secondes) mène à l'affichage aperçu changement de gaz GAS 1 pendant 10 secondes.

• Appuyer sur le bouton M pendant 2 secondes en affichage aperçu changement de gaz GAS 3 fait passer manuellement la FO2 de l'ATOM de GAS 2 à GAS 3 et le récepteur de l'ATOM de l'émetteur 2 à l'émetteur 3 (si actif).
• Le changement étant fait, l'affichage principal plongée NORM indique alors FO2 GAS 3 et affiche la pression de la bouteille 3 (si actif). L'autonomie est alors calculée sur la bouteille 3.
• Un retour à FO2 GAS 2 peut être effectué suivant la méthode précédemment décrite pour le retour de GAS 2 à GAS 1.

Pendant les plongées NORM, l'ATOM peut être utilisé pour contrôler (afficher) la pression de la bouteille de 1 ou 2 coéquipiers dont les codes de liaison émetteurs (numéros de série) ont été entrés en tant que TMT1 et TMT2 dans menu de réglage SETU de l'ordinateur.

NOTE: l'ATOM ne peut pas être utilisée pour le contrôle de la pression coéquipier si TMT 2-3 USE est réglé sur la position SELF (changement de gaz).

Pendant la plongée, l'accès aux affichages contrôle de la pression coéquipier ne peut se faire que pendant que l'instrument est en affichage principal plongée NORM. Il ne peut pas avoir lieu pendant qu'une alarme retention.

Controle de la pression coequipier en plongee

• Amener l'ATOM à portée mère (3 pieds) de l'émetteur du coéquipier.
• Appuyer sur le bouton M pendant 2 secondes en affichage principal plongée NORM mène à l'écran TMT 2-3 USE réglée sur bud (Fig. 112). Si SELF est affiché indiquant que l'ATOM est réglée pour le changement de gaz, un contrôle pression coéquipier n'est pas possible.

Fig. 112 - TMT 2-3 USE. (réglé sur bud)

• Appuyer brievement sur le bouton M (moins de 2 secondes) pendant l'affichage TMT 2-3 USE (réglé sur bud) déclenche la recherche du premier coéquipier BUD 1 (TMT2) avec affichage des mentions BUD et SEArCH (Fig. 113) pendant 5 secondes maximum.

Note: il n'y a rien d'autre à faire. les écrous changent automatiquement puis reviennent à l'affichage principal plongée NORM.

• Au bout de 5 secondes, ou moins si BUD1 (TMT2) est capté, l'écran BUD1 apparait (Fig. 114) avec la pression de bouteille du premier
• Après l'affichage de l'écran BUD1 pendant 3 secondes, l'écran BUD 2 apparait (Fig. 115) avec la mention BUD2, la pression de bouteille du deuxième co

Note: la mention notavaa (not available - indisponible) indique que le coéquipier est hors de portée ou que le réglage BUD 1 (ou 2) de l'atom ne correspond pas au numéro de série de l'émetteur.

• Après l'affichage de l'écran BUD2 pendant 3 secondes, l'écran revient à l'affichage principal plongée NORM.

Fig. 113 - Buddy search. (recherche coéquipier) Fig. 114 - Buddy 1. (contrôle de la pression 1^st coéquipier) Fig. 115 - Buddy 2. (contrôle de la pression 2^th coéquipier) Fig. 113 - BUDDY SEARCH

CONTROLE DE LA PRESSION COEQUIPIER EN SURFACE Une vérification de la pression de la bouteille coéquipier peut être effectuée en surface en accédant aux écrans de contrôle de l'état des émetteurs lors de l'affichage principal surface NORM.

• Appuyer sur le bouton S pendant 2 secondes active le récepteur de l'ATOM et mène aux écrans d'état des émetteurs et des pressions des bouteilles.
• L'état des piles des émetteurs TMT2 et TMT3 ne s'affiche pas quand TMT 2-3 USE est réglé sur bud (contrôle de pression coéquipier).
• Si un émetteur n'est pas actif ni en liaison avec l'ATOM, le message NotAvAil (Not Available - indisponible) s'affiche.
• Chaque écran s'affiche pendant 3 secondes. État de la pile de l'ATOM, puis celui de la pile de l'émetteur 1 avec la pression (Fig. 116), puis la pression de BUD1 (Fig. 117) et celle de BUD2 (Fig. 118). L'écran revient ensuite à l'affichage principal surface NORM.

Fig. 116 - Etat TMT1.

Fig. 117 - Etat TMT2.

Fig. 118 - Etat TMT3.

Fig. 116 - TMT 1 STATUS

Fig.117-TMT2 STATUS

AVERTISSEMENT: avant toute plongée avec l'ATOM, vous nevez dire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Mode surface apres plongee

Lorsque vous remontez à 0,6 mètre (2 pieds) ou moins de la surface, l'ATOM entre en mode Surface et commence à chronométrer l'intervalle surface.

Période de transition

Si vous redescendez pendant la période de 10 minutes qui suit l'arrivée en surface (période de transition), votre nouvelle immersion sera considérée comme étant une continuation de la plongée précédente. Le temps passé en surface (s'il est inférieur à 10 minutes) ne sera pas ajouté au temps de plongée écoulé.

En surface en période de transition, l'écran affiche (Fig. 119):

L'indicateur graphique d'absorption d'azote. L'icône de liaison émetteur et la pression bouteille avec la mention BAR (ou PSI) si le récepteur est en liaison avec un émetteur actif. L'abréviation NORM alternant avec la mention d'altitude SEA (ou EL2 à EL13) et WET (si la montre est humide). L'icône pile en cas d'avertissement de pile faible pour l'ATOM, clignotant en cas d'alarme. La mention DIVE et le numéro de cette plongée. Les mentions TIME et SURF et l'intervalle surface (h : mn). La mention NITROX si un GAS est réglé pour une plongée nitrox. L'icône bouteille représentant le gaz utilisé.

Pendant cette période de transition, il est possible d'accéder aux affichages secondaires et au mode Mémoire de cette plongée. Les autres modes (Plan, Fly, Sat, Hist, Set) sont accessibles après un

intervalle de surface de 10 minutes.

Consulter les paramètres de cette plongée pendant la période de transition

• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène à l'écran d'identification (Fig. 120).
• Appuyer sur le bouton S mène au premier écran mémoire (paramètres azote).
• Appuyer une autre fois sur le bouton S mène au deuxième écran mémoire (paramètres oxygène).
• Appuyer encore une fois sur le bouton S ramène à l'affichage surface NORM.
• Si aucun bouton n'est sollicité, l'instrument repasse automatiquement en affichage surface NORM au bout de 2 minutes.

Les paramètres ne seront pas enregistrés dans la mémoire de l'instrument avant la fin de cette période de transition de 10 minutes.

Lorsque les 10 minutes sont écoulées, les deux points de l'affichage de l'intervalle surface arrêtent de clignoter pour indiquer que la plongée et la période de transition sont terminées et qu'une nouvelle immersion sera considérée comme une nouvelle plongée. L'instrument repasse sur l'affichage heures principal.

Apres la periode de transition

Quand la période de transition est terminée, l'affichage principal surface NORM (Fig. 121) est accessible à partir de l'affichage heures principal en appuyant sur le bouton M pendant 2 secondes, tous les autres modes NORM ordinateur de plongée sont alors accessibles (Plan, Fly, Sat, Log, Hist, Set, etc.).

Fig. 120 - Affichage d'identification LOG. (pendant la période de transition)

Fig. 121 - Affichage principal surface NORM. (après la période de transition)

Activer le rétroéclairage

Appuyer à tout moment sur le bouton L.

Accéder au mode plan NORM (voir page 78) -

• Appuyer brièvement 1 fois sur le bouton A en affichage principal surface NORM.

Le mode Plan donne maintenant une nouvelle courbe de sécurité calculée en fonction de l'azote résiduel et de l'accumulation d'oxygène des plongées précédentes.

Accéder au mode fly(voir page 81) -

• Appuyer brievement 2 fois sur le bouton A en affichage principal surface NORM.

Accéder au mode SAT (voir page 82) -

• Appuyer brièvement 3 fois sur le bouton A en affichage principal surface NORM.

Si une infraction s'est produite pendant la plongée, le temps de désaturation n'est pas affiché.

Le décompte du temps de désaturation indique le temps de désaturation estimé au niveau de la mer.

Accéder au mode log NORM ou GAUG (voir page 83) -

• Appuyer brièvement 4 fois sur le bouton A en affichage principal surface NORM.

Accéder au mode history NORM ou GAUG (voir page 87) -

• Appuyer brièvement 5 fois sur le bouton A en affichage principal surface NORM.

AVERTISSEMENT : avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Ordinateur GAUGE

Quand l'ATOM est réglée sur l'ordinateur Gauge (GAUG), elle fonctionne en profondimètre numérique et chronomètre d'immersion sans effectuer de calculs d'azote ou d'oxygène.

• Pour accéder à l'ordinateur GAUG, appuyer 2 fois sur le bouton M (2 secondes à chaque fois) en affichage heures principal montre ou appuyer 1 fois sur le bouton M pendant 2 secondes en affichage principal surface NORM.
• Si aucune plongée GAUG n'a été effectuée, appuyer sur le bouton M pendant 2 secondes pour accéder à l'affichage principal surface FREE.

HEURE PRINCIPAL > NORM SURF > GAUG SURF > FREE SURF

Affichage principal SURF GAUG (par défaut),

Paramètres affichés (Fig. 122) :

L'abréviation GAUG alternant avec la mention d'altitude SEA (ou EL2 à EL13) et WET (si la montre est humide). L'icone pile en cas d'avertissement de pile faible pour l'ATOM, clignotant en cas d'alarme. L'icone de liaison émetteur et la pression bouteille avec la mention BAR (ou PSI) si le récepteur est en liaison avec un émetteur actif. La mention DIVE et le numéro de cette plongée. Les mentions TIME et SURF et l'intervalle surface (h : mn).

L'ordinateur GAUGE est, par défaut, sur GAS1 et TMT1. GAS2/3 et TMT2/3 ne sont pas disponibles.

Fig. 122 - Affichage principal surface GAUG.

• APPUYER BRIEVEMENT SUR LE BOUTON A MENE A FLY, LOG ET HISTORY.
• APPUYER SUR LE BOUTON A PENDANT 2 SECONDES MENE A L'AFFICHAGE COMPLEMENTAIRE COMMUN (TEMPERATURE ET HEURE).
• APPUYER SIMULTANEMENT SUR LES BOUTONS A ET S PENDANT 2 SECONDES MENE AU MENU DE REGLAGE SET (F > A > U > T)
• APPUYER BRIEVEMENT SUR LE BOUTON S ACCUSE RECEPTION DES ALARMES ET LES ARRETE.
• APPUYER SUR LE BOUTON S PENDANT 2 SECONDES MENE AUX ECRANS D'ETAT DE LA PILE ET DE L'EMETTEUR.
• APPUYER SUR LE BOUTON L ACTIVE LE RETROECLAIRAGE.

EN ORDINATEUR DE PLONGEE GAUGE, L'ATOM PASSE EN MODE PLONGEE GAUG A LA PROFONDEUR DE 1,5 M (5 FT).

NOTE: QUAND UNE PLONGEE EST FAITE AVEC L'ATOM REGLEE SUR GAUG, IL FAUT ATTENDRE 24 HEURES APRES LE RETOUR EN SURFACE POUR QUELLE SE REINITIALSE ET PUISSE ETRE REUTILISEE EN ORDINATEUR DE PLONGEE AIR OU NITROX NORM OU PLONGEE LIBRE FREE.

AFFICHAGE PRINCIPAL PLONGEE GAUG (PAR DEFAULT).

PARAMETRES AFFICHES (FIG. 123) -

L'ABREVIATION GAUG. L'ICONE DE LIAISON EMETTEUR ET LA PRESSION Bouteille AVEC LA MENTION BAR (OU PSI) SI LE RECEPTEUR EST EN LIAISON AVEC UN EMETTEUR ACTIF. LA PROFONDEUR ACTUELLE AVEC LE SYMBOLE M (OU FT).

LE CHANGEMENT DE GAZ OU LE CONTROLE DE LA PRESSION COEQUIPIER N'EST PAS DISPONIBLE EN ORDINATEUR GAUG.

• Appuyer brièvement sur le bouton A mène à l'affichage secondaire GAUG.
• Appuyer sur le bouton A pendant 2 secondes mène à l'affichage complémentaire commun (température et heures) pendant 3 secondes.
• Appuyer brièvement sur le bouton S accuse réception des alarmes et les arrête. Appuyer sur le bouton L active le rétroéclairage.

Affichage secondaire plongee GAUG,

Paramètres affichés (Fig. 124) :

L'abréviation TMT1 (ou 2 ou 3), l'icône de liaison et la pression bouteille avec la mention BAR (ou PSI) si émetteur actif et en liaison. Le temps de plongée écoulé (h : mn) avec les mentions DIVE et TIME. L'autonomie restante (h : mn) avec les mentions AIR et TIME. La profondeur max avec les mentions M (ou FT) et MAX.

L'écran repasse sur l'affichage principal plongée GAUG au bout de 3 secondes.

Fig. 124 - GAUG DIVE ALT Fig. 124 - Affichage secondaire plongée GAUG. 136

AVERTISSEMENT: avant toute plongée avec l'ATOM, vous nevez lire et assimiler aussi le manuel "Sécurité et généralités" spécifièque aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il compte des mises en gardes importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Ordinateur FREE

Quand l'ATOM est régée en ordinateur de plongée libre FREE, elle fonctionne comme un profondimètre numérique avec des fonctions particulières. L'absorption de l'azote est calculée sur la base d'un réglage FO2 par défaut Air et l'azote résiduel des dernières 24 heures se transfère de l'ordinateur FREE à l'ordinateur NORM.

• Pour accéder à l'ordinateur FREE, appuyer 3 fois sur le bouton M (2 secondes à chaque fois) en affichage heures principal Montre ou appuyer 1 fois sur le bouton M pendant 2 secondes en affichage principal NORM GAUG.
• Pour accéder à l'affichage principal surface NORM, appuyer sur le bouton M pendant 2 secondes.

HEURE PRINCIPALE > NORM SURF > GAUG SURF > FREE SURF

AFFICHAGE PRINCIPAL SURF FREE, paramètres affichés

(Fig. 125) -

L'abréviation FREE alternant avec la mention d'altitude SEA (ou EL2 à EL13) ou WET (si la montre est humide). L'icône pile en cas d'avertissement de pile faible pour l'ATOM, clignotant en cas d'alarme. L'abréviation tot - avec la mention DIVE et le nombre total de plongées libres successives effectuées dans cette série. Les mentions TIME et SURF et l'intervalle surface (mn: s jusqu'à 59:59 puis h: mn).

L'ordinateur FREE utilise les réglages NORM/GAUG pour :

l'heure et la date l'activation par immersion les unités

Fig. 125 - Affichage principal surface FREE. Fig. 125 - FREE SURF MAIN

Appuyer sur le bouton L active le rétroéclairage. - Appuyer sur le bouton A pendant 2 secondes mène à l'affichage complémentaire commun (température et heures) pendant 3 secondes puis à l'affichage secondaire FREE pendant 3 secondes. - Appuyer brièvement sur le bouton A (moins de 2 secondes) mène à l'affichage de l'état du minuteur surface FREE permettant de régler/déclencher/arrêter ce minuteur. - Appuyer brièvement sur le bouton M (moins de 2 secondes) en affichage secondaire surface FREE mène à l'affichage de l'état du minuteur surface FREE. - Appuyer brièvement sur le bouton A (moins de 2 secondes) mène aux affichages Log et History. - Appuyer simultanément sur les boutons A et S pendant 2 secondes mène à l'affichage de réglage de l'alarme de temps de plongée écoulé SET FREE qui donne lui-même accès aux affichages 1/2/3 de réglage de l'alarme de profondeur SET FREE.

Affichage secondaire surface FREE, paramètres

affichés (Fig. 126)

L'abréviation FREE. L'icone pile en cas d'avertissement de pile faible pour l'ATOM, clignotant en cas d'alarme. La mention LAST avec la mention DIVE TIME et le temps de plongée écoulé (mn : s) de la plongée libre précédemment effectué en ordinateur FREE. Remise à 0:00 au bout de 24 heures.

L'abréviation MAX et le symbole M (ou FT) et la profondeur maximum de la plongée libre précédemment effectuée en ordinateur FREE.

Fig. 126 - Affichage secondaire surface FREE.

• Appuyer sur le bouton L active le rétroéclairage.

L'écran repasse sur l'affichage principal surface FREE au bout de 3 secondes ou si le bouton A est sollicité brievement.

Minuteur FREE

Appuyer brièvement sur le bouton A (moins de 2 secondes) en affichage principal surface FREE mène à l'écran de l'état du minuteur surface FREE.

Affichage ETAT du minuteur SURF FREE,

Paramètres affichés (Fig. 127/128) -

L'abréviation TIMR et la mention OFF (ou ON) clignotante. La mention TIME et le temps restant (mn: s) avec les deux points clignotants si réglé sur ON et décompte en cours. 0:00 (mn: s) sont affichés avec les deux points clignotants si le minuteur est réglé sur ON et que le temps est écoulé. Si le minuteur est réglé sur OFF, le temps (mn: s) de compte à rebours précédemment réglé est affiché et les deux points sont fixes. - Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF. Si un temps a été réglé, le passage de OFF à ON déclenche le minuteur ce qui est indiqué par le clignotement des deux points.

Fig. 127 - Minuteur ON en marche Fig. 127 - CDT ON/RUNNING

Fig. 128 - Minuteur OFF, pas de réglage.

• Le passage de ON à OFF ne s'opère pas quand le bouton S est sollicité pour accuser réception de l'alarme journalière.
• Appuyer sur le bouton L active le rétroéclairage. L'écran repasse à l'affichage principal surface FREE s'il y a une pression brève (moins de 2 secondes) sur le bouton A, s'il y a une pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes en affichage état du minuteur FREE quand le minuteur est réglé sur OFF mène à l'écran de réglage du minuteur avec la valeur des minutes clignotante.

NOTE: quand le minuteur a eté régile et déclenché (en choisisant ON), il continue de fonctionner en arrêtre-plan en surface jusqu'à ce qu'il soit mis sur OFF (arrêté) ou que le décompte arrive à 0:00 moment où l'alarme sonore retentit (3 bips courts 3 fois), le message TIMR s'affiche et le minuteur repasse sur OFF.

À 1,5 mètre (5 pieds) de profondeur (entrée en mode plongée libre), le décompte du minuteur continue s'il est en cours.

Pendant une plongée, le minuteur peut être arrêté (OFF) et déclenché (ON), mais pas réglé.

Le réglage du minuteur de la Montre n'atteint pas le réglage du minuteur de l'ordinateur FREE.

Agissez toujours en plongeur responsable

Reglage de l'affichage d'etat du minuteur FREE (surface uniquement).

Paramètres affichés (Fig. 129) -

L'abréviation TIMR et la mention SET fixes. La mention TIME et la valeur régée (mn: s) avec les deux points fixes et les minutes clignotantes.

• Appuyer en permanence sur le bouton S quand les minutes clignotent fait défiler les valeurs à la vitesse de 4 par seconde de 0: à 59: par intervalles de 1 minute (1):
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage des minutes et avance au réglage des secondes avec la valeur clignotante.
• Appuyer en permanence sur le bouton S quand les secondes clignotent fait défiler les valeurs à la vitesse de 4 par seconde de :00 à :59 par intervalles de 1 seconde (01).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage des secondes indiqué par la mention OFF clignotante (Fig. 130) à la place de la mention SET.
• Appuyer brievement sur le bouton S (moins de 2 secondes) passage sur ON et déclenché le minuteur. L'écran repasse à l'affichage principal surface FREE s'il y a une pression brève (moins de 2 secondes) sur le bouton A, s'il y a une pression sur le bouton M pendant 2 secondes ou si aucment bouton n'est sollicité pendant 2 minutes. Appuyer brièvement sur le bouton S (moins de 2 secondes) passe sur ON et déclenche le minuteur. L'écran repasse à l'affichage principal surface FREE s'il y a une pression brève (moins de 2 secondes) sur le bouton A, s'il y a une pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Fig. 130 - Sauvegarde du réglage du minuteur.

Fig. 129 - Réglage du minuteur FREE

ALARME De temps de plongee ECOULE FREE (EDT)

L'alarme de temps de plongée écoulée FREE est réglée en usine sur 30 secondes. Quand elle est réglée sur ON, l'alarme émet 3 bips courts et le message TIME s'affiche brièvement toutes les 30 secondes pendant que l'ATOM fonctionne en immersion en ordinateur de plongée libre FREE.

• Appuyer simultanément sur les boutons A et S pendant 2 secondes en affichage principal surface FREE mène à l'écran de réglage de l'alarme de temps de plongée écoulée FREE avec la valeur clignotante.

NOTE: l'alarme de temps de plongée écoulée FREE ne peut être réglée (mise sur OFF ou ON) qu'en surface et ne peut pas être changée en plongée.

Reglage de l'affichage de l'alarme EDT FREE,

Paramètres affichés (Fig. 131) -

L'abréviation EDT. La mention OFF ou ON clignotante.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène à l'écran de réglage de la première alarme de profondeur FREE.
• L'écran repasse à l'affichage principal surface FREE s'il y a une pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Le réglage de l'alarme EDT GAUG/NORM n'affecte pas celui de l'alarme EDT FREE.

Fig. 131 - Réglage de l'alarme EDT FREE. Fig. 131 - SET FREE EDT ALARM

L'ordinateur de plongée libre FREE dispose de 3 alarmes de profondeur qui peuvent être réglées à des valeurs progressives et mises OFF/ON.

Si la 1ère alarme est réglée sur OFF, les 2e et 3e alarmes sont indisponibles. Si la 2e alarme est réglée sur OFF, la 3e alarme est indisponible.

Au moment où chacune des profondeurs est atteinte pendant l'immersion, 3 bips courts retentissent 3 fois et le message DPTH (DEPTH - profondeur) s'affiche 3 fois.

• Appuyer brièvement sur le bouton A (moins de 2 secondes) en affichage alarme de temps de plongée écoulé (EDT) SET FREE, mène au réglage de la première alarme de profondeur FREE avec la valeur clignotante.

Séquence d'accès au mode de réglage des alarmes FREE:

PRINCIPAL SURFACE FREE·appuyer sur A et S 2 secondes>>

REGLAGE ALARME EDT FREE · appuyer sur A moins de 2 secondes>>

REGLAGE 1^ère ALARME PROFONDEUR FREE · appuyer sur A moins de 2 secondes>>

REGLAGE 2^e ALARME PROFONDEUR FREE* appuyer sur A moins de 2 secondes>>

REGLAGE 3^e ALARME PROFONDEUR FREE* appuyer sur A moins de 2 secondes>>

PRINCIPAL SURFACE FREE

Le réglage de l'alarme de profondeur NORM/GAUG n'affecte pas celui de l'alarme de profondeur FREE.

Paramètres affichés (fig. 132) -

L'abréviation FDA1. La mention ON ou OFF clignotante. La valeur de profondeur désignée clignotante si ON est affiché. L'abréviation MAX et le symbole M (ou FT).

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Sur la position ON, la valeur de la profondeur affichée clignote. Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) fait défi éfiler les profondeurs à la vitesse de 4 par seconde. Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde la réglage de profondeur et mène au réglage de la alarme de profondeur FREE.
• Sur la position OFF, appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et ramène à l'écran principal surface FREE sans passer par le réglage de la et de la alarme de profondeur FREE. L'écran repasse à l'affichage principal surface FREE s'il y a une pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

Fig.132-SET FREE DEPTH ALARM FIG.133-SET FREE DEPTH Fig. 132 - Reglage de la 1^ére alarme de profondeur FREE.

Reglage de l'affichage de la 2^ alarmde profondeur FREE (FDA2)

Paramètres affichés (Fig. 133) :

L'abréviation FDA2. La mention ON ou OFF clignotante. La valeur de profondeur choisie clignotante si ON est affiché. L'abréviation MAX et le symbole M (ou FT).

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Sur la position ON, la valeur de la profondeur affichée clignote. Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) fait défil éfiler les profondeurs à la vitesse de 4 par seconde. Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage de profondeur et mène au réglage de la alarme de profondeur FREE.
• Sur la position OFF, appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et ramène à l'écran principal surface FREE sans passer par le réglage de la 3^e alarme de profondeur FREE.
• L'écran repasse à l'affichage principal surface FREE s'il y a une pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

La plage des profondeurs proposée pour la 2^e alarme commence à la valeur en M ou FT directement supérieure à celle de la 1^ère alarme.

Fig. 133 - Réglement de la 2^e alarme de profondeur FREE. Fig. 133 - SET FREE DEPTH ALARM 2

Reglage de l'affichage de la 3^ alarmde profondeur FREE (FDA3)

Paramètres affichés (Fig. 134) :

L'abréviation FDA3. La mention ON ou OFF clignotante. La valeur de profondeur choisie clignotante si ON est affiché. L'abréviation MAX et le symbole M (ou FT).

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Sur la position ON, la valeur de la profondeur affichée clignote. Appuyer brievement de façon ré éfiler les profondeurs à la vitesse de 4 par seconde. Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage de profondeur et ramène à l'écran principal surface FREE.
• Sur la position OFF, appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et ramène à l'écran principal surface FREE.
• L'écran repasse à l'affichage principal surface FREE s'il y a une pression sur le bouton M pendant 2 secondes ou si aucun bouton n'est sollicité pendant 2 minutes.

La plage des profondeurs proposée pour la 3^e alarme commence à la valeur en M ou FT directement supérieure à celle de la 2^e alarme.

Fig. 134 - Réglage de la 3^e alarme de profondeur FREE. Fig. 134 - SET FREE DEPTH ALARM 3

Paramètres affichés (fig. 135) -

L'abréviation FREE. L'indicateur d'absorption d'azote, en cas d'azote résiduel après des plongées NORM ou FREE effectuées dans les dernières 24 heures. La température avec les symboles °C (ou °F). Les mentions DIVE et TIME avec le temps de plongée écoulé (mn: s). La profondeur avec les symboles M (ou FT).

• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène à l'écran d'état du minutesur FREE.
• Appuyer sur le bouton A pendant 2 secondes mène à l'écran complémentaire commun (température et heures) pendant 2 secondes. Appuyer sur le bouton L active le rétroéclairage.

Paramètres affichés (fig. 136) -

L'abréviation TIMR et la mention OFF (ou ON) clignotante. La mention TIME et le temps restant (mn: s) avec les deux points clignotants si réglé sur ON et décompte en cours, 0:00 (mn: s) avec les deux points clignotants si le temps est écoulé. Si le minuteur est réglé sur OFF, le compte à rebours précédemment réglé en surface est affiché avec les deux points fixes (Fig. 136).

Fig. 135 - Affichage principal plongée FREE.

Fig. 136 - Affichage état du minuteur (OFF) plongée FREE. Fig. 135 - FREE DIVE MAIN

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF. Si un temps a été réglé, le passage de OFF à ON déclenche le minuteur, ce qui est indiqué par le clignement des deux points (Fig. 137). Appuyer sur le bouton L active le rétroéclairage.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage principal plongée FREE.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'écran repasse à l'affichage principal plongée FREE.

Alarmes de plongee FREE

Toutes les alarmes de plongée FREE émettent 3 bips courts (1 ou 2 fois) pour indiquer qu'un événement se produit et inviter à consulter l'écran pour l'identifier. Après l'émission des bips, le message est remplacé par la mention FREE.

Les alarmes de plongée libre FREE sont distinctes et indépendantes des réglages d'alarme des ordinateurs de plongée scaphandre NORM et GAUG et inversement.

ALARME TIMER FREE

Quand le minuteur FREE arrive à 0:00 (mn: s), 3 bips courts retentissent 3 fois et l'écran affiche 3 fois brièvement le message TIMR (Fig. 138) puis revient à la mention FREE.

Fig. 137 - Affichage état du minuteur plongée FREE (ON, en marche).

Fig. 138 - Affichage principal plongée FREE (pendant alarmé)

Alarme(s) de profondeur plongee FREE

Quand la profondeur atteint celle de la 1^ère alarme, 3 bips courts retentissent 3 fois, la DEL rouge clignote et l'écran affiche 3 fois brièvement le message DPTH (Fig. 139) puis revient à la mention FREE.

Le fonctionnement se répète quand la profondeur atteint celle de la 2^e puis de la 3^e alarme si elles sont réglées sur ON.

En cas de remontée au-dessus d'une profondeur d'alarme puis de redescente sous cette profondeur, l'alarme correspondante retentit à nouveau.

ALARME De temps de plongee ECOULE FREE (EDT)

Quand l'alarme de temps de plongée écoulé EDT FREE est réglée sur ON avant une plongée libre, 3 bips courts retentissent 3 fois, la DEL rouge clignote et l'écran affiche brièvement le message TIME (Fig. 140) puis revient à la mention FREE.

Cette alarme de plongée libre FREE est réglée en usine pour retentir toutes les 30 secondes quand elle est réglée sur ON avant une plongée avec l'ordinateur de plongée libre FREE.

ALARME D'indicateur d'absorption d'azote plongee FREE

Avec l'ordinateur de plongée libre FREE, l'absorption d'azote resulting des plongées en apnée et de toutes les plongées en scaphandre NORM précédentes effectuées dans les dernières 24 heures est affichée sur l'indicateur graphique.

Fig. 139 - Affichage principal plongée FREE (pendant alarme profondeur). Fig. 140 - Affichage principal plongée FREE (pendant alarme EDT).

Quand la quantité d'azote atteint le niveau critique signalé par les 4 segments de l'indicateur graphique et la flèche remonter affichée fixe, 3 bips courts retentissent 3 fois, la DEL rouge clignote et l'écran affiche le message UP > HIGH > NI (Fig. 141).

Après les bips, le message continue de défilier jusqu'à ce que l'indicateur d'absorption regresse à 3 segments. L'écran revient alors à la mention FREE et la flèche disparaît.

ENTREE En mode decompression en plongee LIBRE FREE

Si la quantité d'azote atteint le niveau d'alarme signalé par les 5 segments de l'indicateur graphique et la flèche remonter clignotante, 3 bips courts retentissent 3 fois, la DEL rouge clignote et l'écran affiche le message UP > VIOL (Fig. 142).

Après les bips, le message UP > VIOL continue de défilier jusqu'à la remontée en surface, puis clignote pendant 10 minutes.

À l'arrivée en surface, la flèche disparaît mais tout l'indicateur continue de clignoter pendant 24 heures et l'ordinateur passe en mode infraction permanente GAUG jusqu'à ce que 24 heures se soient écoulées sans plongée. L'accès à l'utilisation Montre est possible mais pas celui aux ordinateurs NORM ou GAUG.

Fig. 141 - Affichage principal plongée FREE (pendant alarme azote).

Fig. 142 - Affichage principal plongée FREE (pendant alarme Déco).

Si vous ATOM s'arrête de fonctionner pour une raison qu'enorme alors qu'elle est en utilisation ordinaireur de plongée, il est important d'avoir envisagé cette éventualité et d'y être préparé. C'est une raison primordiale pour ne pas toujours plonguer aux limites de la décompression ou de l'exposition à l'oxygène et une raison vitale pour éviter les plongées avec décompression. Si vous plongez dans des conditions où vous seront poursuivir et gâché ou votre sécurité mise en défaut par une défaillance de votre ATOM, il vous est fortement recommandé de-disposer d'un moyen de secours.

Conformite FCC:

Cet instrument est conforme au fascicule 15 du règlement FCC. Son fonctionnement est soumis à deux conditions : 1) il ne doit occasionner aucune interférence néfaste et 2) il doit reconnaître toute interférence reçue, y compris toute interférence pouvant occasionner un fonctionnement indésirable.

Cet instrument a répondu aux tests de conformité relatifs aux restrictions des émetteurs d'ondes et instruments numériques de classe B, suivant les dispositions du fascicule 15 du règlement FCC et du paragraphe 47 du code fédéral des réglementations. Ces règlements sont conçus de manière à offrir une protection raisonnable contre toutes interférences néfastes dans les installations commerciales ou privées. Cet équipement produit, utilise et peut émettre des ondes radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut occasionner des interférences lors de communications radio.

Des interférences peuvent évidemment survenir sur une installation donnée. Si cet instrument provoque des interférences pour la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'instrument, il est conseillé de tenter de neutraliser ces interférences comme suit :

• Orienter différemment ou déplacer l'antenne de réception.
• Augmenter la distance entre l'instrument et le récepteur.
• Brancher l'instrument sur la prise d'un circuit d'alimentation différent de celui du récepteur.
• Demander conseil à un distributeur agréé ou à un technicien expérimenté en radio ou télévision.

AVERTISSEMENT : toute altération ou modification de l'instrument non expressément approuvée par Oceanic /2002 Design peut en annuler l'autorisation d'utilisation.

AVERTISSEMENT : avant toute plongée avec l'ATOM, vous devez lire et assimiler le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il compte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Reglages et transferts PC

L'ATOM est dotée d'un port entrée/sortie situé au dos sur le côté gauche, permettant sa connexion à un PC au moyen du câble d'interface USB spécial livré d'origine.

Un pilote USB est livré sur le CD du système d'interface.

La partie du programme dédiée au réglage peut être utilisée pour entrer dans l'ATOM l'heure principale, la date, les alarmes du groupe Set A et les valeurs du groupe Set U avec le même système d'interface. Les réglages du groupe Set F (FO2) et le réglage des alarmes du mode FREE doivent être effectués avec les boutons de commande

Les paramètres transférables de l'ATOM au PC à l'aide du programme spécifique sont : le numéro de la plongée, l'intervalle surface, la profondeur maximum, le temps de plongée écoulé, la date, l'heure de début, la température la plus basse en immersion, la fréquence d'échantillonnage, le profil de plongée, les réglages définis par l'utilitaire, la pression, l'autonomie restante, OTU, OTS, indicateur azote, indicateur oxygène et les changements de gaz / pressions / FO2.

L'ATOM vérifie la présence d'une connexion d'interface sur le port entrée/sortie une fois par seconde en mode Montre affichage principal. Cette opération n'est pas effectuée si les contacts d'activation par immersion sont humides. Quand cette présence est détectée, le PC se connecte à l'ATOM et est prêt à effectuer les réglages ou le transfert de données au moyen des programmes du PC.

Avant d'utiliser l'interface pour un transfert de données ou un réglage de l'ATOM, consulter les instructions du manuel d'utilisation de l'ensemble interface PC. Il est recommandé d'imprimer les parties de l'aide qui concernent l'utilisation de l'interface.

• Ordinateur de type PC IBM® ou compatible avec port USB
• Microprocesseur Intel® Pentium 200 MHz ou supérieur
• Microsoft® Windows® 98 deuxième edition, ME, NT, 2000, ou XP
• Carte ou adaptateur vidéo compatible super VGA (256 couleurs ou plus) avec des paramètres d'affichage permettant une résolution d'écran d'au moins 800 x 600 pixels 16 Mo disponibles en mémoire vive
• 20 Mo disponibles sur disque dur Souris
• Lecteur de CD-ROM
• Imprimante (option)

Pour toute mise à jour du logiciel, consulter le site web Oceanic.

www.OceanicWorldwide.com

Pour tout renseignement, appeler gratuitement Oceanic Support [phone] aux USA de 8h00 à 17h00 heures locale.

SOINS et nettoyage

Protégerez l'ATOM des chocs, des températures excessives, des produits chimiques corrosifs et des altérations. Mettre le hublot à l'abri des éraflures derrière une protection transparente spécifique. Les petites éraflures disparaissent naturellement à l'immersion.

Rincer abondamment l'ATOM dans l'eau douce à la fin de chaque journée de plongée et vérifier que les abords du capteur de pression (Fig. 143a), du port d'interface PC (Fig. 143b) et des boutons sont propres. Tremper et rincer le ou les détendeurs équipés du ou des émetteurs. Pour dissoudre les cristaux de sel, utiliser de l'eau tiède ou une solution moitié eau et moitié vinaigre blanc. Rincer ensuite l'ATOM et le ou les détendeurs équipés du ou des émetteurs à l'eau courante et les sécher avec une serviette avant de les ranger. - Pour le transport, placer l'ensemble dans un endroit protégé sec et frais.

Revision et entretien

Votre ATOM doit être révisée tous les ans par un revendeur Oceanic/agree qui procédera au contrôle de fonctionnement et de l'état général de l'instrument préconisé par le constructeur. Pour que la

Fig. 143 - Dos du boîtier de l'ATOM. Fig. 143 - ATOM CASE BACK

garantie de deux ans reste applicable, cette révision doit être effectuée un an (±30 jours) après la date d'achat.

Oceanic vous conseille de continuer à faire réviser votre instrument chaque année afin de vous assurer de son parfait fonctionnement. Les frais de révision annuelle ne sont pas couverts par la garantie de deux ans.

Retour au service après-vente

Rapporter l'ATOM à un revendeur Oceanic agréé ou l'envoyer à l'importateur le plus proche (voir page 173).

Pour retourner votre ATOM au service après-vente oceanic :

• Transférer toutes les plongées en mémoire sur votre PC ou les reporter sur votre carnet de plongée. Le contenu de la mémoire est effacé lors de l'intervention en usine. L'emballer dans un matériel protecteur.
• Joindre une note lisible indiquant les raisons du return, vos nom, adresse et numéro de téléphone où l'on peut vous joindre dans la journée, le numéro de série de l'instrument et une copie de votre facture d'achat originale et de la carte de garantie.
• Affranchir votre envoi en recommandé et l'expédier au service Oceanic le plus proche (ou à Oceanic USA).
• Si l'instrument est renvoyé à Oceanic USA, contacter préalablement le service après-vente par téléphone (510/562-0500) ou e-mail ([e-mail]) pour obtenir un numéro RA (Return Authorization).
• Les interventions hors garantie doivent être payées d'avance (téléphoner pour le devis). L'envoi contre remboursement n'est pas accepté.
• Pour toute information complémentaire, utiliser le site web OceanicWorldWide.com

Reemplacement de la PILE

NOTE : la procédure qui suit doit être scrupuleusement respectée. Les dommages dus

À un remplacement incorrect de la pile ne sont pas couverts par la garantie de 2 ans.

Lorsque la pile du module d'affichage doit être remplacée, il est recommandé de remplacer aussi celle de l'émetteur et réciproquement.

Les compartiments pile doivent être ouverts avec un soin extrême et uniquement dans un endroit sec et propre pour éviter toute intrusion d'humidité ou de poussière.

Pour éviter la formation de condensation dans les compartiments pile, il est recommandé d'effectuer le remplacement des piles dans un environnement dont la température et le degré d'humidité sont identiques à ceux existant à l'extérieur (par exemple : ne pas remplacer les piles dans une pièce climatisée puis sortir l'instrument par une chaude journée ensoleillée).

Inspecter les boutons de commande, la vitre et le boitier pour s'assurer qu'ils ne sont pas fendus ou endommagés. S'il y a des traces d'humidité dans l'ATOM ou les émetteurs, NE PAS utiliser l'instrument en ordinateur de plongée (NORM, GAUG ou FREE) avant qu'il ait été révisé chez un revendeur Oceanic/agréé ou en usine.

Échange rapide

Si la nouvelle pile de l'ATOM peut être mise en place dans les 8 secondes qui suivent la dépose de l'ancienne, les réglages ainsi que les calculs d'absorption d'azote et d'accumulation d'oxygène pour les plongées successives sont conservés.

ATTENTION : les dommages dus à un retrait incorrect de la pile ne sont pas couverts par la garantie de 2 ans.

Dépose de la pile de l'ATOM (montre)

• Repérer le couvercle du compartiment pile au dos du boîtier.
• Tourner le couvercle dans le sens des aiguilles d'une montre avec l'outil spécial fourni (Fig. 144) ou en poussant la partie inférieure vers la gauche tout en poussant la partie supérieure vers la droite (Fig. 145).
• Enlever le couvercle du compartiment pile.
• En faisant très attention de ne pas endommager les contacts (Fig. 146a), glisser la pile par le haut et l'extérieur du côté gauche du compartiment.
• Jeter la pile en respectant la législation locale sur les piles Lithium.

ATTENTION: prendre soin de ne JAMAIS provoquer un court-circuit avec un objet métallique en touchant le pôle posit (+) sur le dessus de la pile et le pôle négatif (-) du compartiment pile.

Fig. 144 - Ouverture du compartiment pile.

(outil)

Fig. 144 - BATTERY HATCH REMOVAL (Tool)

Fig. 145 - Ouverture du compartiment pile.

(autodiagnostics)

Fig. 145 - ALTERNATE HATCH REMOVAL

Fig. 146 - Dépose de la pile de l'ATOM.

Fig. 146 - ATOM BATTERY REMOVAL

Dépose de la pile de l'émetteur

Repérer le couvercle du compartiment pile à l'extrémité du boîtier.

• Introduire une pièce de monnaie dans la fente du couvercle du compartiment pile et tourner dans le sens inverse des aiguilles d'une montre pour le dévisser (Fig. 147).
• Oter la pile du compartiment et la jeter en respectant la législation locale.

Inspection

• Examiner soigneusement toutes les surfaces d'étanchéité pour détecter tout signe de dégradation pouvant nuir à l'étanchéité.
• Examiner les boutons, la vitre et les boîtiers pour s'assurer qu'ils ne sont pas fissurés ou endommagés.

AVERTISSEMENT: en cas de dommage ou de corrosion, il est recommandé de retourner votre système ATOM à un revendeur Oceanic/agréé et de NE PAS l'utiliser tant qu'il n'a pas été révisé selon la méthode prescrite par le fabricant

• Enlever les joints toriques des couvercles et les inspecter soigneusement pour détecter tout signe de déterioration ou de déformation. NE PAS utiliser d'outils pour démonter les joints toriques.
• Afin d'assurer une parfaite étanchéité, le remplacement du joint torique est fortement recommandé à chaque changement de pile.

Fig. 147 - Ouverture du compartiment pile de l'émetteur.

• Examiner soigneusement les filetages des couvercles et des compartments de façon à déceler tout dommage pouvant empêcher un vissage correct.
• Examiner soigneusement l'intérieur des compartiments pour détecter toute trace de corrosion indiquant la présence d'humidité dans l'instrument.
• En cas de trace de corrosion, renvoyer l'instrument à un revendeur Oceanic/agréé et NE PAS l'utiliser avant révision complète.
• En cas de traces d'humidité, il est préféable de faire réviser l'instrument par un revendeur Oceanic/agréé.
• Si nécessaire, rincer le compartiment pile et tous les éléments avec une solution moitié eau et moitié vin blanc. Rincer à l'eau douce et laisser sécher une nuit ou sécher avec un sèche-cheveux sur la position "froid".

Mise en place de la pile de l'ATOM (montre)

• Introduire dans le compartiment une nouvelle pile lithium de 3 volts type CR2430, le pôle négatif (-) en dessous. La glisser par le côté gauche (Fig. 148) en s'assurant qu'elle passe sous la lame de contact située sur le bord inférieur droit du compartiment.
• Lubrifier légèrement le nouveau joint torique de couvercle avec de la graisse silicone et le placer sur le bord interieur du couvercle. S'assurer qu'il est disposé régulièrement (Fig. 149).

Fig. 148 - Mise en place de la pile de l'ATOM.

Fig. 149 - Position du joint du couvercle de l'ATOM (Fig. 149).

Fig. 148 - ATOM BATTERY INSTALLATION g.149- ATOM BATTERY HATCH O-RING

Note: utiliser un joint d'origine oceanic acheté chez un revendeur oceanic/agréé. l'utilisation d'un joint d'une autre origine annule la garantie.

• Placer soigneusement le couvercle équipé de son joint torique sur le bord du compartiment pile et appuyer de façon régulière pour le mettre en place complètement.
• Maintenir fermement en place le couvercle et le tourner de 10 degrés dans le sens inverse des aiguilles d'une montre en utilisant l'outil spécial fourni (Fig. 150) ou en poussant la partie inférieure vers la droite tout en poussant la partie supérieure vers la gauche (Fig. 151).

Mise en place de la pile de l'émetteur

• Lubrifier légèrement le nouveau joint torique de couvercle avec de la graisse silicone et le placer sur le couvercle. NE PAS le faire rouler sur le filage mais l'étirer légèrement et l'enfiler par l'autre extrémité du couvercle dans la gorge située à la base du filage. S'assurer qu'il est disposé régulièrement (Fig. 152).

NOTE: utiliser un joint d'origine Oceanic acheté chez un revendeur Oceanic/agré. L'utilisation d'un joint d'une autre origine annule la garantie.

Fig. 150 - Vissage du couvercle de l'ATOM.

Fig. 151 - Autre solution.

Fig. 150 - ATOM BATTERY HATCH INSTALLATION

Fig. 151 - ALT BATTERY HATCH INSTALLATION

Fig. 152 - Position du joint de l'émetteur.

• Introduire dans le compartiment pile une nouvelle pile lithium de 3 volts type CR2, (Duracell modèle DL-CR2 ou équivalent) le pôle positif (+) sur le dessous et le pôle négatif (-) sur le dessus (Fig. 153).
• S'assurer que la pile est correctement orientée et que le joint torique du couvercle est réparti uniformément sur son pourtour.
• Introduire soigneusement le couvercle et son ressort dans le compartiment et tourner lentement à la main dans le sens des aiguilles d'une montre pour le visser correctement. Serrer ensuite à fond avec une pièce de monnaie. Le dessus du couvercle doit affleurer le bord du boîtier. (Fig. 154).

Contrôle du système ATOM

• Vérifier que le contraste de l'affichage ACL est uniformément clair et net sur toute la surface de l'écran.
• Régler la date, l'heure, l'heure secondaire et l'alarme journalière.
• Vérifier tous les réglages avant de plonger.
• Mettre sous pression le détendeur équipé de l'émetteur.
• Vérifier que l'icone de liaison est affichée.
• Appuyer sur le bouton S pendant 2 secondes pour vérifier les écrans et l'état du système.
• Si une portion de l'affichage manque ou apparait faible, ou si l'icone pile est affichée, renvoyer votre ATOM à un revendeur Oceanic/agréé pour une révision complète avant toute nouvelle utilisation.

Fig. 153 - Orientation de la pile de l'émetteur. Fig. 154 - Couvercle de l'émetteur remonté.

Montage d'un emetteur sur un detendeur

Pour fixer l'émetteur au premier étage du détendeur :

• Démonter le flexible du manomètre haute pression ou le bouchon de la sortie haute pression du premier étage du détendeur marqué HP avec une clé hexagonale.
• Lubrifier très légèrement le joint torique et le filtre de l'émetteur avec un lubrifiant à base d'halocarbone tel que Christo-Lube MCGI 111 (fourni dans le kit pile Oceanic).
• Visser l'émetteur à la main dans le sens des aiguilles d'une montre dans la sortie HP du détendeur (Fig. 155) et serrer à fond avec une clé à fourches de 5/8.
• Monter le premier étage du détendeur sur une bouteille pleine et mettre sous pression en ouvrant très lentement son robinet et vérifier à l'oreille que le raccord ne fuit pas.
• En cas de fuite, NE PAS utiliser et apporter l'ensemble à un distributeur Oceanic/agréé pour vérification et réparation.

Compatibilite de l'emetteur avec le NITROX

Les émetteurs de l'ATOM Oceanic sont repérés d'origine en fonction du gaz utilisé : l'air comprimé, les mélanges de gaz respirable azote/oxygène (nitrox jusqu'à 99% d'oxygène) et l'oxygène pur (100%).

Fig. 155 - Vissage d'un émetteur sur un détendeur.

Detection de l'altitude et reglage

Avant la première plongée d'une série de successives, l'altitude (c'est-à-dire la pression ambience) est mesurée à l'activation du mode Plongée surface puis toutes les 15 minutes jusqu'à ce qu'une plongée soit faite ou que l'instrument repasse en affichage heure principal au bout de 2 heures.

Quand il fonctionne en modes Montre après une plongée, les mesures sont prises toutes les 15 minutes pendant 24 heures après le retour en surface. Les mesures ne sont prises que lorsque l'instrument est sec. Deux mesures sont effectuées à 5 secondes d'intervalle. Elles ne doivent pas différer de plus de 30 cm (1 pied) l'une par rapport à l'autre pour que cette pression ambiante soit considérée comme l'altitude de référence.

Pour les plongées en altitude, le modèle de l'ATOM utilise des temps de plongée sans décompression plus courts basés sur les directives du NOAA (National Oceanic and Atmospheric Administration).

Lors d'une plongée en altitude entre 610 et 4 270 metres (2 000 et 14 000 pieds), l'ATOM se règle automatiquement pour donner des profondeurs corrigées ainsi que des temps de plongée sans décompression et d'exposition à l'oxygène plus courts par tranches d'altitudes de 305 metres (1 000 pieds).

Aucune correction n'est effectuée si les contacts d'activation par immersion sont humides.

Au-dessus de 610 m (2 000 pieds), l'étalonnage de la profondeur passe automatiquement de l'eau de mer à l'eau douce. C'est le premier réglage de l'algorithme.

Quand la marge de sécurité est sur ON, les temps de plongée sans décompression sont ceux correspondant à une altitude plus élevé de 915 metres (3000 pieds). Pour toute plongée à des altitudes supérieures à 3355 metres (11 000 pieds), les temps de plongée autorisés sont ceux correspondant à l'altitude de 4270 metres (14000 pieds). Si la marge de sécurité est réalisée sur ON au niveau de la mer, les calculs se font sur l'altitude 915 metres (3000 pieds).

L'ATOM ne fonctionne pas en ordinateur de plongée au-dessus de 4 270 mètres (14 000 pieds).

COURBES DE SECURITE (HEURES: MINUTES) EN ALTITUDE (UNITES ANGLO-SAXONNES)

(manuel de plongée NOAA)

Utilisation

Montre - Ordinateur de plongée scaphandre (air ou nitrox) - Profondimètre avec chronomètre d'immersion - Ordinateur de plongée libre - Sans ou avec émetteur (jusqu'à 3)

Bases :

• Algorithme de Haldane modifié 12 compartiments

Base de données :

• Valeurs "M" de Spencer pour périodes (en minutes) des compartments 5,10,20,40,80,120,160,200,240,320,400,480
• Élimination symétrique en immersion
• Compartment directeur minimum en surface 60 mn
• Suivi des compartiments jusqu'à 24 heures après la première plongée

Capacités de décompression :

• Paliers de décompression à 3, 6, 9, 12, 15 et 18 mètres (10, 20, 30, 40, 50 et 60 pieds)

Algorithm d'altitude et limites d'exposition à l'oxygène :

• Basés sur les tables NOAA

Emetteurs

• Contrôle pile et pression

toutes les 2 minutes en veille toutes les 2 secondes en marche

Activation

Pression égale ou supérieure à 8 Bars (120 PSI) Pile égale ou supérieure à 2,75 volts

• Désactivation

Pression inférieure à 3,5 Bars (50 PSI)

MODES MONTRE

Heure principale (domicile)

réglage heures/date Heure secondaire (autre fuseau horaire) Réglage heures secondaire (décalage horaire) - Minuteur Réglage/Marche/Arrêt Chronographe (chrono/temps intermédiaires) Marche/Arrêt/Rappel/Remise à zéro - Alarme journalière (mode Montre) Réglage heures Marche/Arrêt

Ordinateur sequence des MODES surface

Mode Surface NORM/GAUG/FREE Plan (9 à 57 metres /30 à 190 pieds) - NORM uniquement - Compte à rebours interdiction de vol - NORM/GAUG - Compte à rebours désaturation - NORM uniquement Memo Log - NORM/GAUG History-NORM/GAUG - Paramètres oxygène (après plongées nitrox) - État Pile/Pression bouteille - NORM/GAUG - Réglage FO2, alarmes, utilisaires - NORM/GAUG

• Réglages groupe F (paramètres FO2); d'origine;

FO2 GAS1 (Air, 21 à 50%) FO2 GAS2 (Air, 21 à 100%) FO2 GAS3 (Air, 21 à 100%) FO2 par défaut (On/Off)

Réglages

Air Air Air On

• Régliages groupe A (alarmes):

Alarme sonore / DEL rouge (On/Off) Alarme profondeur max (9 à 100 metres/30 à 330 pieds) Alarme temps de plongée écoulé (:10 à 3:00 h: mm) Alarme indicateur graphique (1 a 5 segments) Alarme temps de plongee restant (00a :20mn) Alarme pression retour (Off, 70 à 205 BAR /1000 à 3000 PSI) > Off Alarme réserve (20 à 105 BAR /300 à 1500 PSI) Alarme PO2 max (1.20 a 1.60 ATA)

On 330pieds 3:00 (h: mm) 5 segments (Deco) :20 (mn)

300 PSI 1.60 (ATA)

• Réglages groupe U (utilitaires):

Activation par immersion (On/Off) Unités de mesure (Anglo-saxones/Métriques) Temps/prof. palier de sécurité (Off/3/5 mn, 10/15/20 FT, 3/4,5/6 M) Marge de sécurité (On/Off) Durée de rétroéclairage (0/5/10 s) Fréquence échantillonnage (2/15/30/60 s) Code liaison émetteur 1 (Off/On, 000000 à 999999) Utilisation émetteur 2-3 (Self/Bud) Code liaison émetteur 2 (Off/On, 000000 à 999999) Code liaison émetteur 3 (Off/On, 000000 à 999999)

On Anglo-saxones 3:00 (mn: s) Off :05 (s) 15 (s) no. série Self no. série no. série

• Numéro de série ATOM (montre):

Réglage usine > réel

Affichages plongée sans décompression NORM:

Principal (par défaut) - Indicateur azote, Pression, Temps de plongée restant, Profondeur actuelle, Premier secondaire - Indicateur azote, Identifiant bouteille, Pression, Temps de plongée écoulé, Autonomie restante, Profondeur max - Deuxième secondaire - Indicateur O2, Identifiant gaz, PO2 courante, Réglement FO2, Profondeur actuelle, Complémentaire - Jour de la semaine, Température, Heure (h : mn : s) Palier de sécurité - Indicateur azote, Profondeur palier, Temps palier, Temps de plongée restant, Profondeur actuelle

Affichages plongée avec décompression NORM:

Principal (par défaut) - Indicateur azote, Prof de palier, Identifiant mode, Pression, Temps de palier, Durée totale de remontée, Profondeur actuelle Premier secondaire - Indicateur azote, Identifiant bouteille, Pression, Temps de plongée écoulé, Autonomie restante, Profondeur max Deuxième secondaire - Indicateur O2, Identifiant gaz, PO2 courante, Réglement FO2, Profondeur actuelle Complémentaire - Jour de la semaine, Température, Heure (h : mn : s)

Infractions NORM (affichages identiques déclenchement) - Provisoire, différée et immédiate/profondimètre viol.

PO2 élevée NORM (1,2-1,6 ATA)

Forte accumulation d'O2 NORM (300 OTU par plongée/24 h)

Aperçu changement de gaz NORM (TMT 2-3 USE réglage SELF) - Indicateur azote, Identifient gaz, Réglage FO2, Profondeur actuelle

Contrôle pression coéquipier NORM (TMT 2-3 USE réglage BUD) - Identifiant BUD, Pression

Affichages plongée profondimètre:

Principal (par défaut) - Identifiant GAUG, Pression, Profondeur actuelle - Seconde - Identifiant TMT1, Pression, Temps de plongée écoulé, Autonomie restante, Profondeur max Complémentaire - Jour de la semaine, Température, Heure (h : mn : s)

Affichages plongée libre:

Principal (par défaut) - Identifient FREE, Température, Temps de plongée écoulé, Profondeur actuelle - Minuteur - Identifient TIMR (timer), Réglage (On/Off), Temps restant (mn : s) Complémentaire - Jour de la semaine, Température, Heure (h : mn : s)

Affichages numériques :

• Numéro de la plongée Profondeur actuelle
• Profondeur maximum
• Réglage FO2 Gas 1
• Réglement FO2 Gas 2
• Réglement FO2 Gas 3 Valeur PO2 Temps de plongée restant Autonomie Durée totale de remontée Temps du palier de sécurité Temps de palier décompression Temps de plongée écoulé Norm/Gaug Temps de plongée écoulé Free
• Intervalle surface
• Intervalle surface Free
• Mémoire intervalle surface Temps d'interdiction de vol Temps de dépressurisation
• Température
• Pression bouteille Heure
• Minuteur Montre
• Minuteur FREE Chronographe

0-24

0-100m(330ft)

100 m (330 ft)

Air 21-50%

Air 21-100%

Air 21-100%

0,00-5ATA

0:00-9:59 h: mm

0:00-9:59 h: mm

0:00-9:59 h: mm

0:00-9:59 h: mm

0:00-9:59 h: mn

0:00-23:59 h: mm

1:00-23:59 h: mm

0:00-23:59h: mm

23:50 - 0:00 h: mm*

(*commençant 10 mn après la plongée)

23:50-0:00 h: mm*

(commençant 10 mn après la plongée)

-9 à 60°C (0 à 140°F)

0 à 352 BAR (5 000PSI)

23:59 à 0:00 h: mm

0:00:00.00 à 99:59:59.99

1 0,1 m (1 ft) 0,1 m (1 ft) 1% 1% 1% 0,1 ATA 1 minute 1 minute 1 minute 1 seconde 1 minute 1 minute 1 seconde 1 minute 1 seconde 1 minute 1 minute 1 minute

1 minute

1° 0,5 BAR (5 PSI) 1 seconde 1 minute 1/100 seconde

Hors paramètres (---) => 330 FT (100 M) - Compte à rebours mode Profondimé 23:50 à 0:00 h:mn (après infraction)

Indicateurs graphiques.

Indicateur d'absorption d'azote	Segmentsindicateur d'accumulation d'O2
Zone sans décompression	1 à 4Zone normale1 à 4
Zone avec décompression	5 (tous)Zone danger5(tous)

Fonctions

recision

Profondeur 1% de la totalité de l'échelle Horloge 1

second par jour

Compteur de plongées

• Numérote les plongées NORM/GAUG de 1 à 24, les plongées FREE de 1 à 99, 0 si aucune plongée
• Repart au n°1 à l'immersion (après 24 h sans plongée)

Mode mémoire

• Enregistre les 24 dernières plongées NORM/GAUG pour consultation
• Après 24 plongées, la 25^e mémorisée efface la première

Altitude:

• Fonctionne du niveau de la mer à 4 270 mètres (14 000 pieds) d'altitude
• Mesure la pression ambiance toutes les 30 minutes en mode Montre et, après accès au mode Ordinateur, toutes les 15 minutes en modes Surface NORM/GAUG/FREE.
• Pas de mesure de la pression ambiance si humide.
• Compensation d'altitude à partir de 610 mètres (2 000 pieds) puis par tranches de 305 mètres (1 000 pieds).

Marge de sécurité:

Utilise la courbe de sécurité NORM de l'altitude supérieure de 915 metres (3000 pieds).

Alimentation

• ATOM (montre) Émetteur

Durée de stockage - Remplacement Autonomie ATOM Autonomie émetteur

1 pile - 3 V lithium, type CR2430 1 pile - 3 V lithium, type CR2 0,75Ah (Duracell modèle DL-CR2 ou équivalent)

jusqu'à 7 ans (en mode veille)

annuel recommandé (utilisateur)

1 an ou 300 heures de plongées (si 2 plongées d'une heure/jour)

300 heures de plongée (si 2 plongées d'une heure/jour)

Indicateur de niveau de pile:

• Avertissement - icone affiché en permanence à 2,75 volts, changement de pile ATOM recommandé
• Alarme - icone affiche clignotant à 2,50 volts, changer la pile ATOM

Activation

• Manuelle par bouton-poussoir (recommandée), indispensable si activation par immersion sur OFF
• Automatique par immersion (si option sur ON)
• Mention WET pour contacts d'activation par immersion humides (séchage avant transport ou stockage)
• Activation manuelle impossible à une profondeur supérieure à 1,2 m si l'activation par immersion est sur OFF
• Activation impossible à une altitude supérieure à 4270 m (14000 pieds)
• Repasse en mode Heure principale si aucune plongée dans les 2 heures après entrée en mode Surface
• Repasse en mode Heure principale 2 heures après la première plongée

Température de fonctionnement

Hors de l'eau : de -6 à 60°C (20 et 140°F). - Dans l'eau : de -2 à 35°C (28 et 95°F). - Aux très basses températures, l'écran à ACL peut devenir lent sans que cela affecte sa précision. En cas de stockage ou de transport dans des endroits où la température est extrêmement basse (en dessous de 0°C), réchauffer le module au contact du corps avant de plonger.

Température de stockage:

Hors de l'eau (dans le boîtier d'origine) entre -8 et 70°C (14 et 158^)

FICHE de SUIVI entretien

Numéro de série ATOM 2.0 :

Révision micro-code ATOM 2.0 :

Numéro de série émetteur 1 :

Numéro de série émetteur 2 :

Numéro de série émetteur 3 :

Date d'achat

Magasin

Date	Travaux effectuels	Revendeur / Technicien

OCEANIC USA

2002 Davis Street

San Leandro, CA 94577

Tel: [phone]

Fax: [phone]

Web site: http://www.OceanicWorldwide.com [e-mail]
