TRIP 2 - Ordinateur de vélo BONTRAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur de vélo
Caractéristiques techniques principales	Affichage LCD, étanche, rétroéclairé, avec fonction de vitesse actuelle, vitesse moyenne, vitesse maximale, distance parcourue, temps de trajet et calories brûlées.
Alimentation électrique	Pile CR2032 (incluse)
Dimensions approximatives	8,5 x 4,5 x 2,5 cm
Poids	50 g
Compatibilités	Compatible avec la plupart des vélos, y compris les vélos de route et de montagne.
Fonctions principales	Mesure de la vitesse, distance, temps, calories, et possibilité de réinitialisation.
Entretien et nettoyage	Essuyer avec un chiffon humide, éviter les produits chimiques agressifs.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable.
Sécurité	Utiliser conformément aux instructions, éviter les chocs violents et l'exposition prolongée à l'eau.
Informations générales utiles	Installation facile avec un support inclus, garantie limitée du fabricant.

FOIRE AUX QUESTIONS - TRIP 2 BONTRAGER

Comment réinitialiser le Bontrager Trip 2 ?

Pour réinitialiser le Bontrager Trip 2, maintenez enfoncé le bouton de réinitialisation situé sur le côté de l'appareil pendant environ 5 secondes jusqu'à ce que l'écran s'éteigne.

Pourquoi mon Bontrager Trip 2 ne s'allume-t-il pas ?

Assurez-vous que la batterie est correctement installée et qu'elle est chargée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie.

Comment changer les unités de mesure sur le Bontrager Trip 2 ?

Pour changer les unités de mesure, accédez au menu des paramètres, puis sélectionnez 'Unités'. Vous pouvez choisir entre kilomètres et miles.

Mon Bontrager Trip 2 ne capte pas la vitesse, que faire ?

Vérifiez que le capteur est correctement installé sur la roue et que l'aimant est aligné avec le capteur. Assurez-vous également que la batterie du capteur est en bon état.

Comment effacer les données de mon Bontrager Trip 2 ?

Pour effacer les données, allez dans le menu des paramètres, sélectionnez 'Effacer les données', puis confirmez votre choix.

Le Bontrager Trip 2 est-il étanche ?

Oui, le Bontrager Trip 2 est conçu pour résister à des conditions météorologiques légères, mais il n'est pas entièrement étanche. Évitez de l'exposer à une immersion prolongée dans l'eau.

Comment monter le Bontrager Trip 2 sur mon vélo ?

Utilisez le support fourni pour fixer le Bontrager Trip 2 sur le guidon ou la potence. Assurez-vous qu'il est bien sécurisé et facilement visible lors de votre conduite.

Que faire si l'écran de mon Bontrager Trip 2 est illisible ?

Si l'écran est illisible, vérifiez s'il y a de la condensation à l'intérieur. Si c'est le cas, laissez l'appareil sécher complètement avant de l'utiliser à nouveau.

MODE D'EMPLOI TRIP 2 BONTRAGER

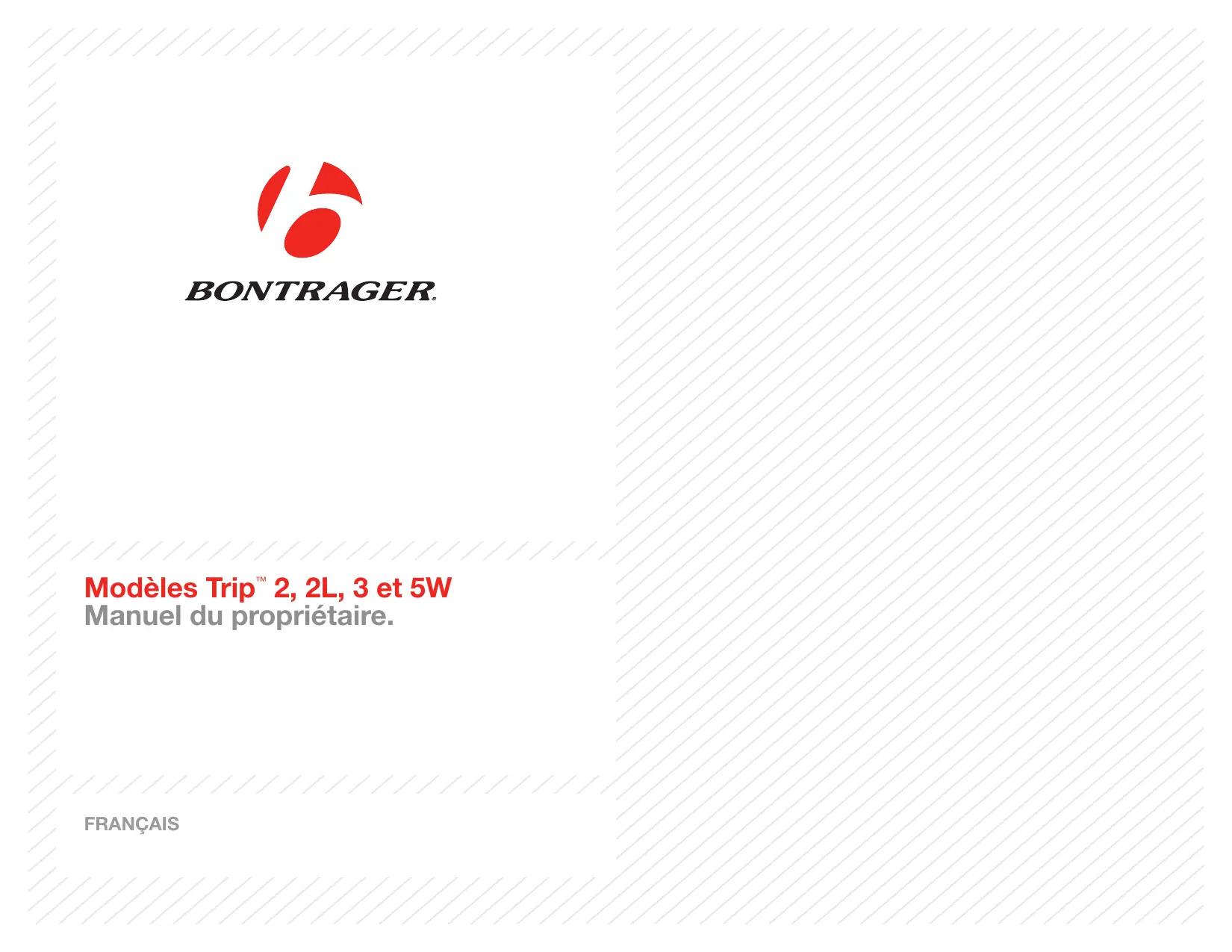

Modèles Trip™ 2, 2L, 3 et 5W

Manuel du propriétaire.

BIENVENUE.

Nous vous remercions d'avoir acheté un compteur Trip™ Bontrager. Nous espérons qu'il vous apporter a des kilomètres de理論.

Votre compteur Trip peut ne pas inclure toutes les caractéristiques décrites dans ce manuel. Ce manuel couvre les modèles Trip 2, 2L, 3 et 5W.

Veuillez tire ce manuel avec attention. Si vous ne comprendez pas les informations qu'il contient ou si vous avez une question à laquelle ne répondent pas ces instructions, consultez votre revendeur/agréé Bontrager ou visitez le site www.bontrager.com.

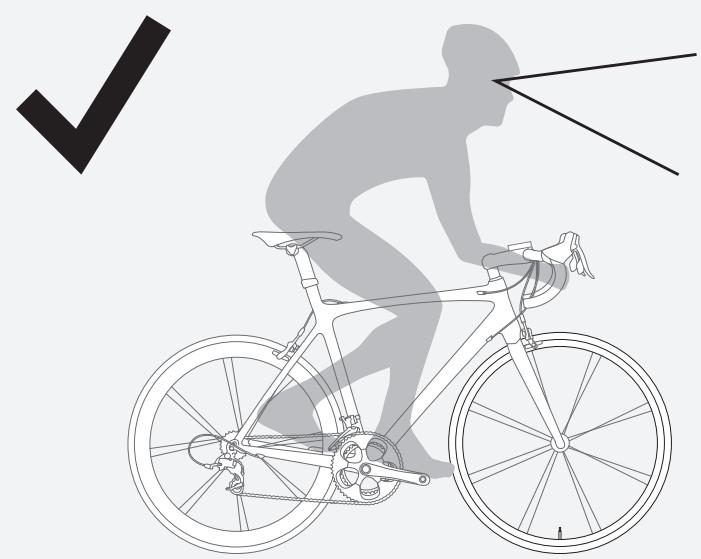

Sécurité en roulant

Lorsque vous vous roulez avec votre vélo, ne fixez pas le compteur pendant trop longtemps (Figure 1). Si vous ne faites pas attention à la route devant vous, aux obstacles et à la circulation, vous pouvez perdre le contrôle ou subir des blessures graves ou même mortelles. Restez alerte!

Assurez-vous que les câbles ne touchent pas le pneu, la jante ni les rayons. Un contact avec les câbles peut endommager le compteur ou peut vous faire perdre le contrôle et chuter.

Maintenir enforcé	Appuyer sur un bouton de façon constantependant deux secondes environ.
Appuyer	Appuyer brièvement une fois sur un bouton.
Réinitialiser	Remettre toutes les valeurs à zéro (0) dans lamémoire et effacer tous les réglages.
Réinitialiser le trajet	Remettre les valeurs du compteur (uniquement) àzéro (0) dans la mémoire.
Faire défilier	Appuyer plusieurs fois pour faire défilier une liste de valeurs ou afficher des éléments.

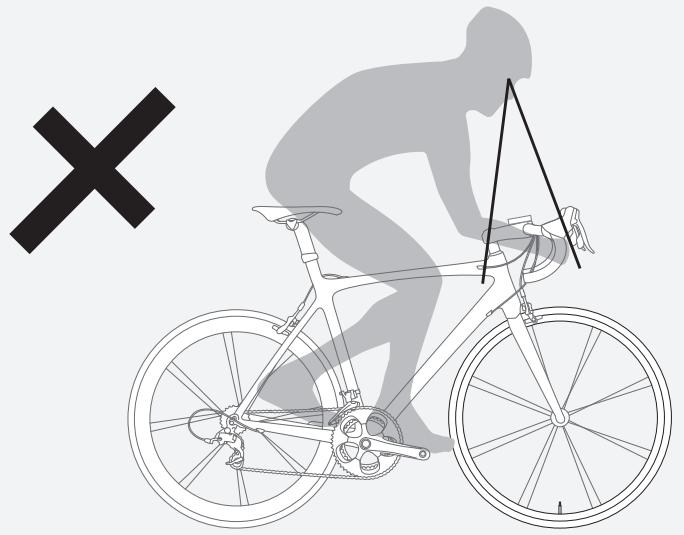

Figure 1. Ne fixez pas le compteur pendant trop longtemps.

Afficher les éléments et les abréviations

Le compteur Trip peut être utilisé sur deux vélos ayant des tailles de roue différentes tout en calculant des données correctes pour chaque taille de roue. Vous doivent d'abord configurer la taille des roues et désirir le réglage du vélo correspondant avant de commencer à rouler.

Données de trajet (peuvent être remises à 0 sans affecter le total de l'odorature (ODO))

• Distance parcourue (TRP)
• Vitesse moyenne (AVG) et Vitesse maximale (MAX)
  Durée du trajet (TME)

Abréviations et termes correspondants à l'écran

Abréviation	Signification
AVG	Vitesse moyenne
CLK	Horloge
CUR	Vitesse actuelle
MAX	Vitesse maximale
ODO	Odomètre
TME	Durée du trajet
TRP	Distance parcourue
CAD	Cadence

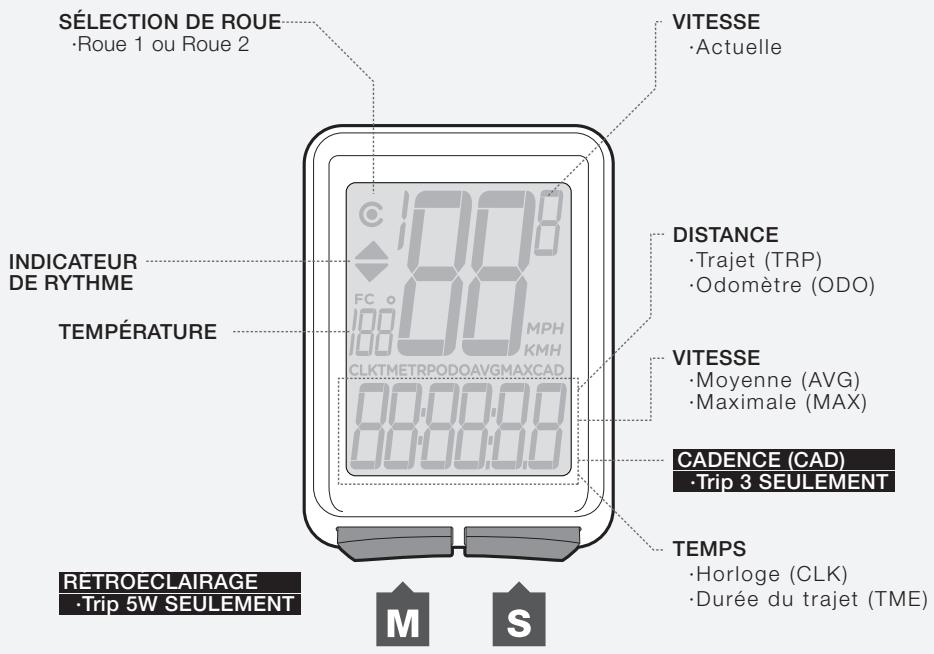

Figure 2. Affichez les éléments et les boutons.

Réglage facile

Une fois que vous avez installé la pile, vous pouvez programmer la taille des roues et les unités.

Installer la pile

La pile n'est pas installée à l'usine pour economiser son autonomie.

(Pour Broker plus d'informations sur l'installation de la pile,

voir les figures 10 et 11, à la fin de ce manuel.)

Pour programmer le compteur

Cette procédure permet de programmermer votre compteur deVELO Trip pour la première fois ou après une réinitialisation. Si vous poulez programmerper des caractéristiques individuelles ou des réglages avancés, reportez-vous aux instructions des sections Informations et caractéristiques supplémentaires, et Réglages avancés.

1. Installez la pile (ou poussez le bouton de réinitialisation - voir la figure 12, à la fin du manuel).
2. La taille des roues apparait à l'écran.
3. Pour changer de taille de roue, appuyez sur M.

Pour effectuer une seLECTION, appuyez sur S.

1. Pour faire défilier les unités de mesure, Miles par heures (MPH) ou Kilomètres par heures (KMH), appuyez sur M.
2. Pour effectuer une seLECTION, appuyez sur S.
3. Pour passer à °F ou à °C, appuyez sur M.

1.

2.

3.

4.

5.

6.

1. Pour effectuer une sélection, appuyez sur S. Le compteur Trip revient à CLK.

s

7.

Pour régler l'horloge

1. Faites défilé M jusqu'à CLK.
2. Maintenez S enforcé pendant deux secondes.
3. Pour passer à une horloge de 12 ou 24 heures, appuyez sur M.

M

(pendant 2 seconds)

M

4.

5.

6.

1. Pour effectuer une seLECTION, appuyez sur S.
2. Pour changer le chiffre clignotant des heures, appuyez sur M.
3. Pour effectuer une seLECTION, appuyez sur S.

s

M

s

7.

8.

1. Pour changer le chiffre clignotant des minutes, appuyez sur M.
2. Pour effectuer une sélection, appuyez sur S. Le compteur Trip revient à CLK.

M

s

8.

Informations et caractéristiques supplémentaires

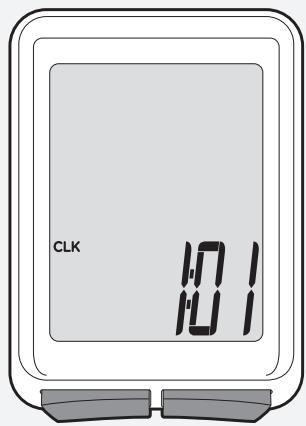

Mode de veille automatique

Si les capteurs n'envoient pas de signal au compteur pendant 10 minutes, celui passée en mode de veille pour economiser l'autonomie de la pile (Figure 3).

Figure 3. Affichez en mode de veille.

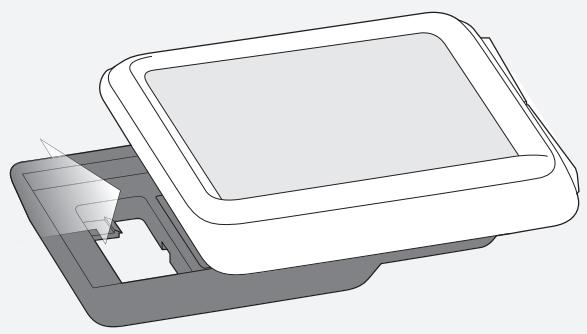

Pour détacher le compteur de son support de fixation

Appuyez fermement sur le compteur (pas sur la base) vers l'arrière (Figure 4).

Figure 4. Détachez le compteur de son support de fixation.

Pour effectuer une réinitialisation du compteur (remise à zéro des données de trajet)

La réinitialisation du compteur remet les données suivantes à zéro :

• Distance parcours (TRP)
  Vitesse moyenne (AVG) et maximale (MAX)
  Durée du trajet (TME)

Pour réinitialiser

Maintenez S et M enforcés en même temps pendant deux secondes (Figure 5).

Les données de trajet sont réinitialisées à 0.

(et)
(pendant 2 seconds)

Rétroéclairage (Trip 5W seulement)

Le compteur Trip 5W dispose d'un affichage rétroéclairé. Le rétroéclairage fournit une source lumineuse derrière l'écran pour rendre les chiffres plus lisibles. Pour économique la pile, le rétroéclairage s'estint dans un décai de cinq secondes.

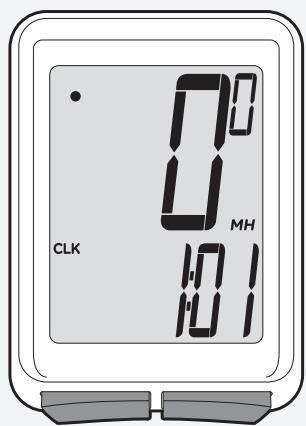

Pour activer le rétroéclairage

Tout en étant dans n'importequel affichage, maintenez M enforcé pendant deux secondes (Figure 6).

Figure 5. Réinitialisiez les données de trajet.

(pendant 2 seconds)
Figure 6. Activez le retroéclairage.

Cadence (Trip 3 seulment)

La cadence correspond à la vitesse de votre pédalage, exprimée en tours complets par minute (tr/min) du pédalier.

Pour voir la cadence

1. Faites défilé M jusqu'à CAD.

1.

Réglages avancés

Cette section explique comment configurer des caractéristiques individuelles sur votre compteur Trip et comment configurer des caractéristiques avancées incluant une seconde taille de roue.

Pour configurer les unités de mesure

1. Faites défilé M jusqu'à MAX.
2. Maintenez S enforcé pendant deux secondes.
3. Pour passer à MPH ou à KMH, appuyez sur M.
4. Pour effectuer une sélection, appuyez sur S.
5. Pour passer à °F ou à °C, appuyez sur M.
6. Pour effectuer une seLECTION, appuyez sur S. Le compteur Trip revient à MAX.

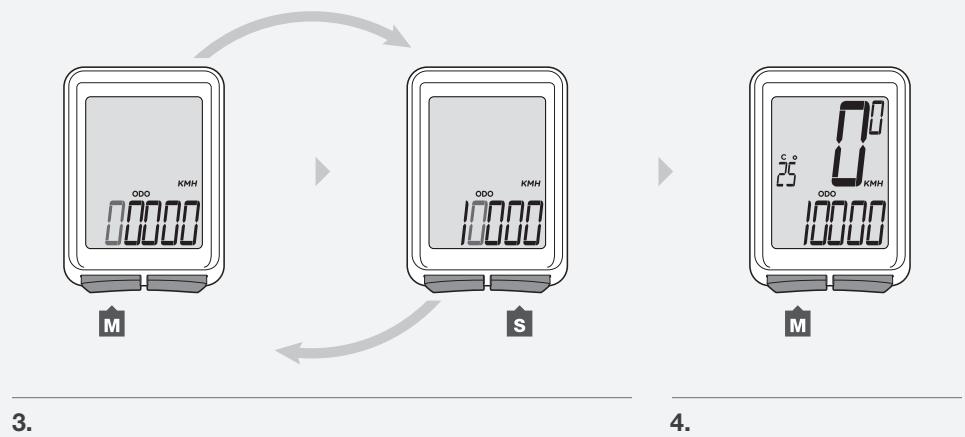

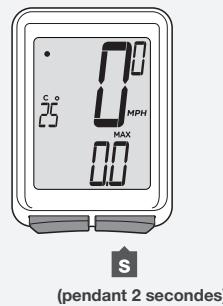

Pour configurer l'odoré

1. Faites défilé M jusqu'à ODO.
2. Maintenez S enforcé pendant deux secondes. L'odorème apparait.

1.

2.

3.

4.

5.

6.

1.

2.

1. Pour changer le chiffre clignotant, appuyez sur M.

Pour effectuer une seLECTION, appuyez sur S.

1. Repetez l'etape 3 pour les autres chiffres.
   Le compteur Trip revient à ODO.

Taille de roue personalisée

Le menu du compteur se rapportant à la taille des pneus est basé sur des moyennes, mais certaines différences existent entre les tailles réelles, même entre les pneus indiqués comme étantsemblables. Vous pouvez rendre voscompteur plus exact en configurant une taille de roue personalisée.

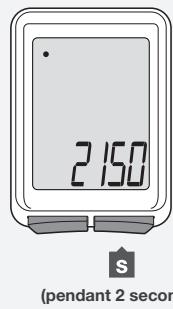

Pour configurer uneaille de roue personnalisée

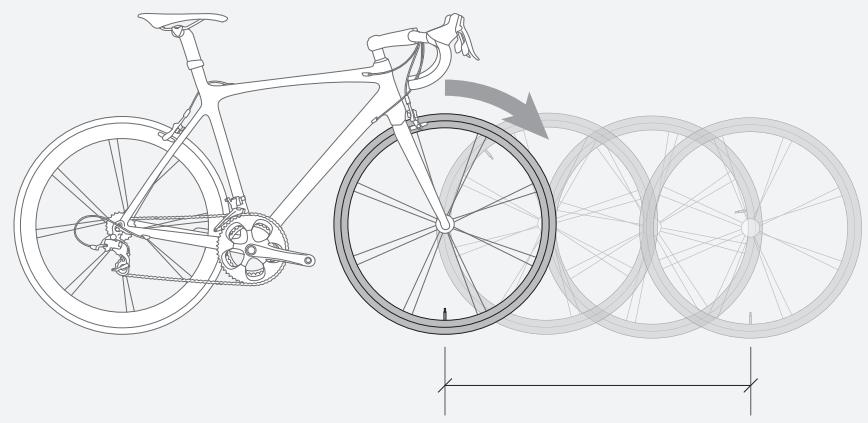

Mesurez le roulement (Figure 7).

Le roulement est la distance exacte parcourue par votre vélo sur un tour de roue. Si l'une des roues de votre vélo est plus grande, mesurez a roue avec l'aimant.

1. Commencez par le corps de la valve de la roue directement perpendicular au sol.
2. Marquez le sol au niveau du corps de la valve.
   Placer un objet sur le sol constitue une bonne marque.
3. Faites rouler le vélo tout droit vers l'avant sur un tour de roue complet jusqu'à ce que le corps de la valve soit de nouveau directement au niveau du sol.
4. Marquez le nouvel emplacement du corps de la valve.
5. Mesurez la distance entre les deux marques en millimètres.
   Cette valeur est votre taille de roue personalisée.

Figure 7. Mesurez le roulement.

1. Faites défilé M jusqu'à TME.
2. Maintenez S enforcé pendant deux secondes jusqu'à ce que la taille de la roue apparaisse.

Pour programmer la seconde taille de roue, appuyez sur S pour modifier l'icone de selection de roue préféree à Roue 1 ou Roue 2 et appuyez sur M pour effectuer la selection.

1. Appuyez sur s.

2. Faites défilé M jusqu'au nombre à quatre chiffres (exemple : 2050).

Pour changer le chiffre clignotant, appuyez sur M.

Pour effectuer une selection, appuyez sur S.

Répétez l'étépe 4 pour les autres chiffres.

1. Pour enregistrer et quitter, maintenez enforcé pendant deux secondes. Le compteur Trip revient à l'affichage TME.

1.

2.

3.

4.

5.

Secondeaille de roue (Trip 4W seulement)

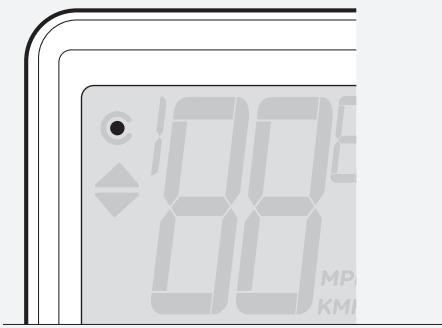

Le compteur Trip peut stocker deux tailles de roue différentes. L'icône correspondant à la roue 1 est un petit cercle (Figure 8). La roue 2 est représentée par un cercle partiel entourant l'icône de la roue 1 (Figure 9). L'odomètre combine la distance accumulée sur les deux configurations de roue.

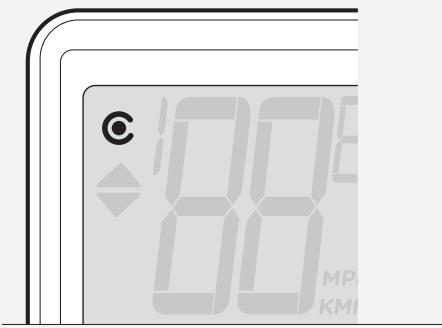

Figure 8. Icône de la roue 1.

Figure 9. Icône de la roue 2.

Pour configurer la seconde taille de roue

1. Faites défilé M jusqu'à TME.
2. Maintenez S enforcé pendant deux secondes. L'icone de selection de la roue apparait.
3. Pour passer à la roue 1 ou à la roue 2, appuyez sur S.

M

s pendant 2 seconds)

s

1.

2.

3.

1. Pour effectuer une selection, appuyez sur M.

La taille de la roue apparait.

1. Pour changer de taille de roue, appuyez sur M.
2. Pour effectuer une seLECTION, maintenez S enforcé pendant deux secondes.

Pour configurer une taille de roue personnalisée, reportez-vous aux instructions indiquées précédemment dans ce manuel.

Pour rouler la seconde taille de roue

1. Faites défilé M jusqu'à TRP.
2. Maintenez S enfoncé pendant deux secondes.

M

M

s (pendant 2 seconds)

4.

5.

6.

M

s
(pendant 2 seconds)

1.

2.

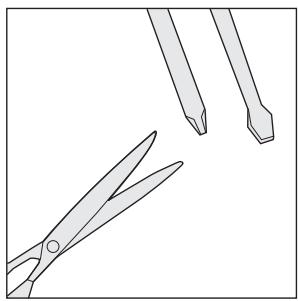

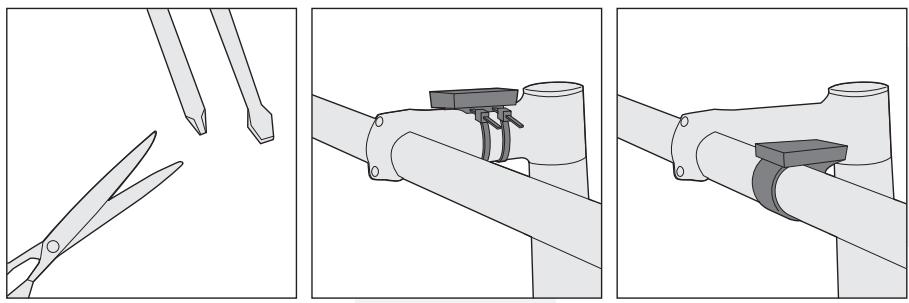

Installation

Modèles Trip 2, 2L, 3 (câblé)

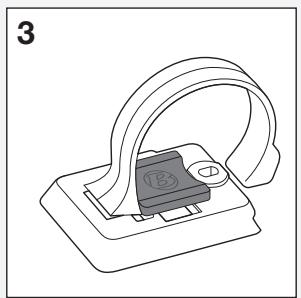

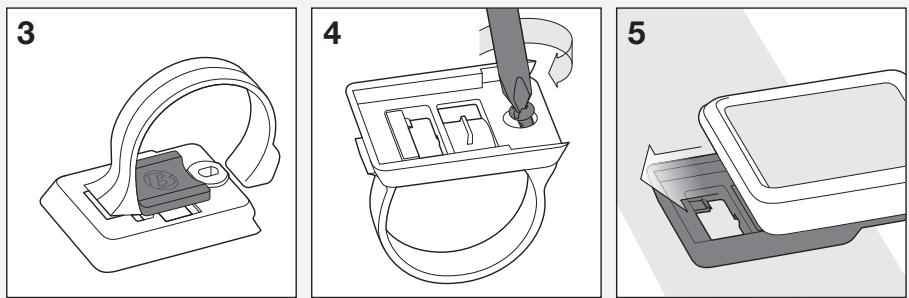

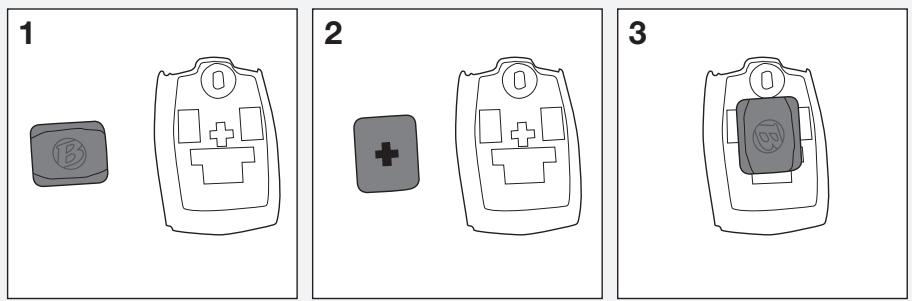

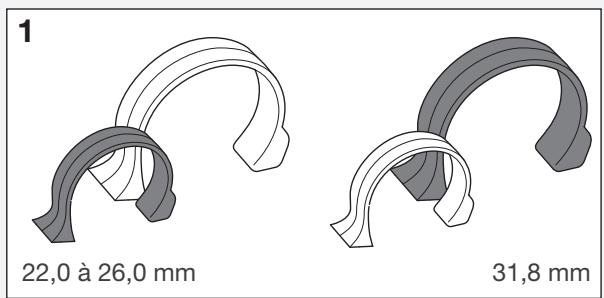

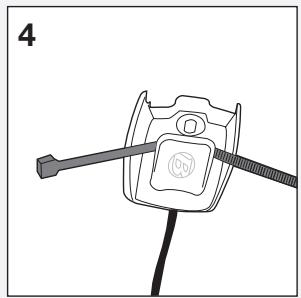

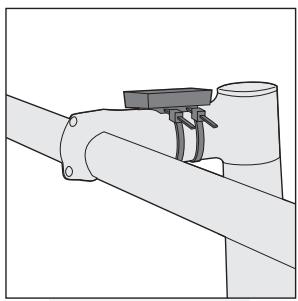

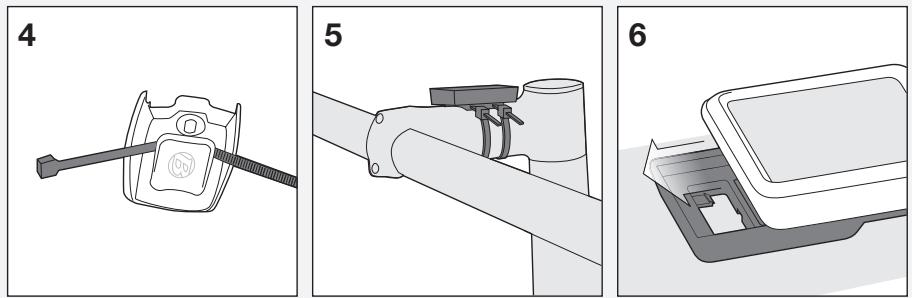

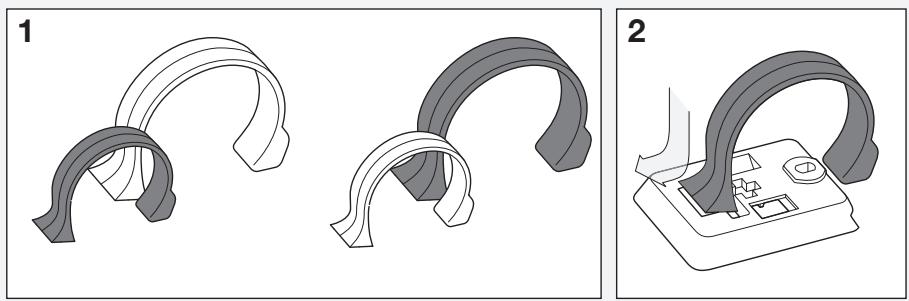

Installation sur le guidon

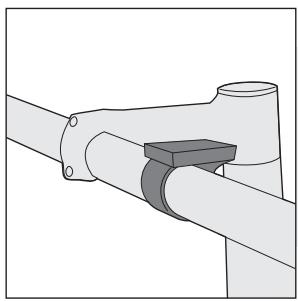

Installation sur la potentie

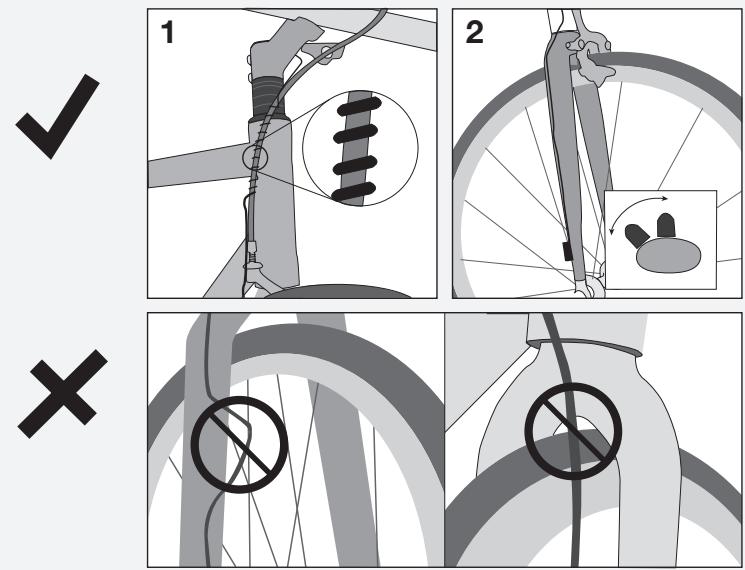

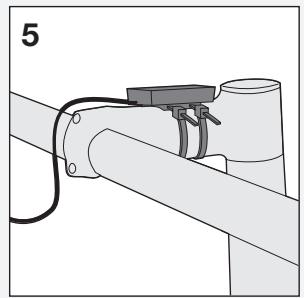

Fixer le cable

Assurez-vous que les cables ne touchent pas le pneau, la jante ni les rayons. Un contact avec les cables peut endommager le compteur ou peut vous faire perdre le contrôle et chuter.

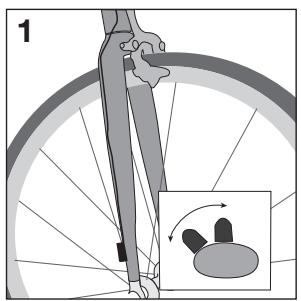

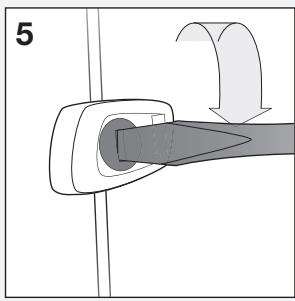

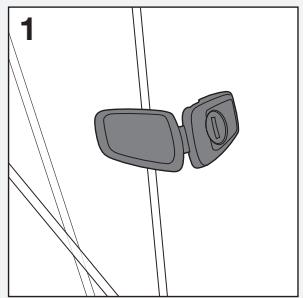

Installer l'aimant pour roue

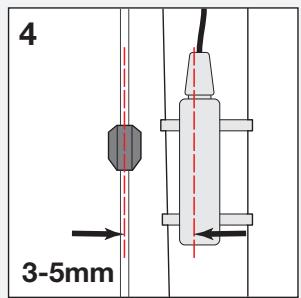

Installer le capteur de roue

Trip 5W (sans fil)

Installation sur le guidon

Installation sur la potentie

Installer le capteur de roue sans fil

Installer l'aimant pour roue

Entretien de la pile

Si le compteur fournit des informations confuses, il se peut que l'alimentation soit insuffisante. Remplacez la pile en cas de dysfonctionnement du compteur ou tous les 6 mois. Lorsque vous achetez une nouvelle pile, il est préféable d'apporter l'ancienne avec vous au magasin.

Le type de pile est : pile au lithium CR2032, 3 volts.

Lorsque vous retirez la pile, le compteur remet automatiquement les totaux des différentes fonctions à zéro. Une fois la pile replacée, vous pouvez reconfigurer manuellement vos totaux, mais cela implique vous ayez noté leur valeur avant le retrait de la pile usagée.

Pour remplacer la pile

1. Retirez le compteur de sa base. Faites tourner le couvercle de la pile d'environ un quart de tour dans le sens contraire des aiguilles d'une montre (figura 10). Pour cela, vous pouvez utiliser une piece de monnaie ou un tournevis à tête plate.
2. Soulevez le couvercle pour acceder à la pile.
   Veillez à ne pas perdre le joint torique en caoutchouc.
3. Retirez la pile usagée.
4. Mettez la nouvelle pile en place, le signe + et l'étiquette vers le haut (Figure 11).
5. Remettez le couvercle et le joint torique en place et tournez-le d'un quart de tour dans le sens des aiguilles d'une montre.

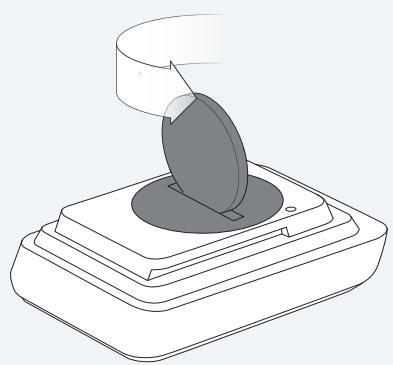

Figure 10. Retrait du couvercle de la pile

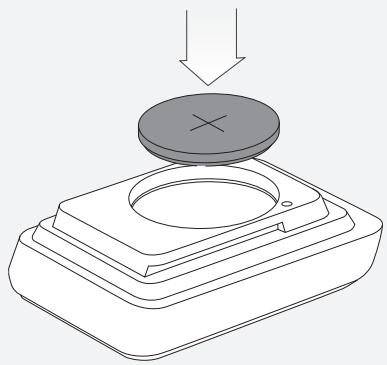

Figure 11. Insérez la nouvelle pile.

Réinitialiser

Une réinitialisation efface toutes les données et tous les régles. Avant d'effectuer une réinitialisation, vous pouvez noter le total en kilomètres (ou miles) de l'odomètre pour pouvoir le régler sur ce nombre ultérieurement.

Pour effectuer une réinitialisation

Maintenez le bouton de réinitialisation (AC) enforcé pendant deux secondes (Figure 12). Vous pouvez utiliser une pointe de stylo. Le bouton est situé à l'arrête du compteur.

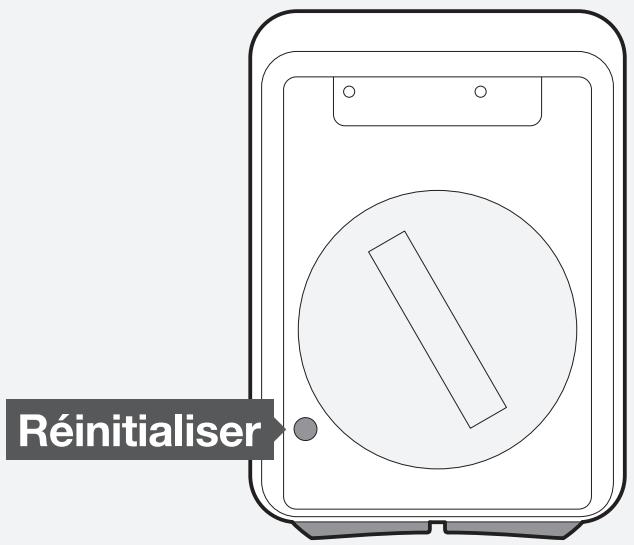

Figure 12. Bouton de réinitialisation

Si vous rencontres un problème avec votre compteur Trip, consultez ce manuel pour obtenir des conseils de dépannage et des solutions. Notre concessionnaire local Bontrager peut également vous assister.

Symptôme
Causes possibles
Solution

Affichage vide	La pile est faible, non installée ou installée incorrectement.	Assurez-vous que la pile est installée correctement. Remplacez-la si nécessaire.
Données irrégulières	L'aimant n'est pas bien aligné avec le capteur (ou trop loin).	Modifiez le réglage de l'aimant et l'emplacement du capteur.
	La pile est faible, non installée ou installée incorrectement.	Assurez-vous que la pile est installée correctement. Remplacez-la si nécessaire.
Vitesse actuelle absence	L'aimant n'est pas bien aligné avec le capteur (ou trop loin).	Modifiez le réglage de l'aimant et l'emplacement du capteur.
	La pile du capteur est faible (Trip 4W seulement).	Remplacez la pile du capteur.
Cadence manquante (Trip 3 seulement)	L'aimant n'est pas bien aligné avec le capteur (ou trop loin).	Modifiez le réglage de l'aimant et l'emplacement du capteur.
Vitesse incorrecte	La taille de la roue est incorrecte.	Réinitialisez la taille de la roue.
	L'aimant n'est pas bien aligné avec le capteur (ou trop loin).	Modifiez le réglage de l'aimant et l'emplacement du capteur.

Garantie limitée

Consultez bontrager.com ou le concessionnaire Bontrager pour obtenir des informations détaillées sur la garantie.

www.bontrager.com

Bontrager et Bontrager B-dot sont des marques déposées de Trek Bicycle Corporation. ©2010 Trek Bicycle Corporation, Waterloo, Wisconsin 53594 USA. Tous droits réservés.
