Type de produit	Subwoofer
Caractéristiques techniques principales	Technologie Bass Reflex, haut-parleur de 25 cm, réponse en fréquence de 34 Hz à 200 Hz
Alimentation électrique	Alimentation 12V
Dimensions approximatives	Dimensions : 400 x 300 x 300 mm
Poids	Poids : 10 kg
Compatibilités	Compatible avec la plupart des systèmes audio automobile
Puissance	Puissance nominale : 150 W, puissance maximale : 300 W
Fonctions principales	Renforcement des basses, réglage du niveau de volume et de fréquence
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées selon le distributeur
Sécurité	Ne pas exposer à l'humidité, respecter les instructions d'installation
Informations générales	Garantie de 2 ans, service client disponible pour assistance

FOIRE AUX QUESTIONS - SUBWOOFER ACCESS FOCAL

Comment connecter le FOCAL SUBWOOFER ACCESS à mon système audio ?

Pour connecter le FOCAL SUBWOOFER ACCESS, utilisez les câbles RCA pour relier la sortie subwoofer de votre amplificateur à l'entrée du subwoofer. Assurez-vous que le subwoofer est correctement alimenté.

Quels sont les réglages recommandés pour le FOCAL SUBWOOFER ACCESS ?

Pour un son optimal, réglez le filtre passe-bas entre 80 Hz et 120 Hz. Ajustez également le niveau de volume du subwoofer pour qu'il s'harmonise avec vos autres haut-parleurs.

Mon subwoofer ne s'allume pas, que faire ?

Vérifiez que le subwoofer est bien alimenté et que le câble d'alimentation est correctement branché. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment résoudre les problèmes de vibration ou de bourdonnement du subwoofer ?

Assurez-vous que le subwoofer est placé sur une surface stable et que les câbles ne sont pas en contact avec d'autres appareils. Vous pouvez également ajuster le niveau de gain et les réglages de fréquence pour réduire les vibrations indésirables.

Le son du subwoofer est faible, que faire ?

Vérifiez que le volume du subwoofer est correctement réglé et que le filtre passe-bas est bien ajusté. Assurez-vous également que les connexions sont sécurisées et que le matériel audio source est configuré correctement.

Puis-je utiliser le FOCAL SUBWOOFER ACCESS avec un téléviseur ?

Oui, vous pouvez connecter le subwoofer à votre téléviseur via un récepteur audio/vidéo ou directement si votre téléviseur possède des sorties audio appropriées.

Comment nettoyer mon FOCAL SUBWOOFER ACCESS ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier du subwoofer. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour mon subwoofer ?

Vous pouvez contacter le service client de FOCAL ou visiter leur site web pour obtenir des informations sur les pièces de rechange et les réparations.

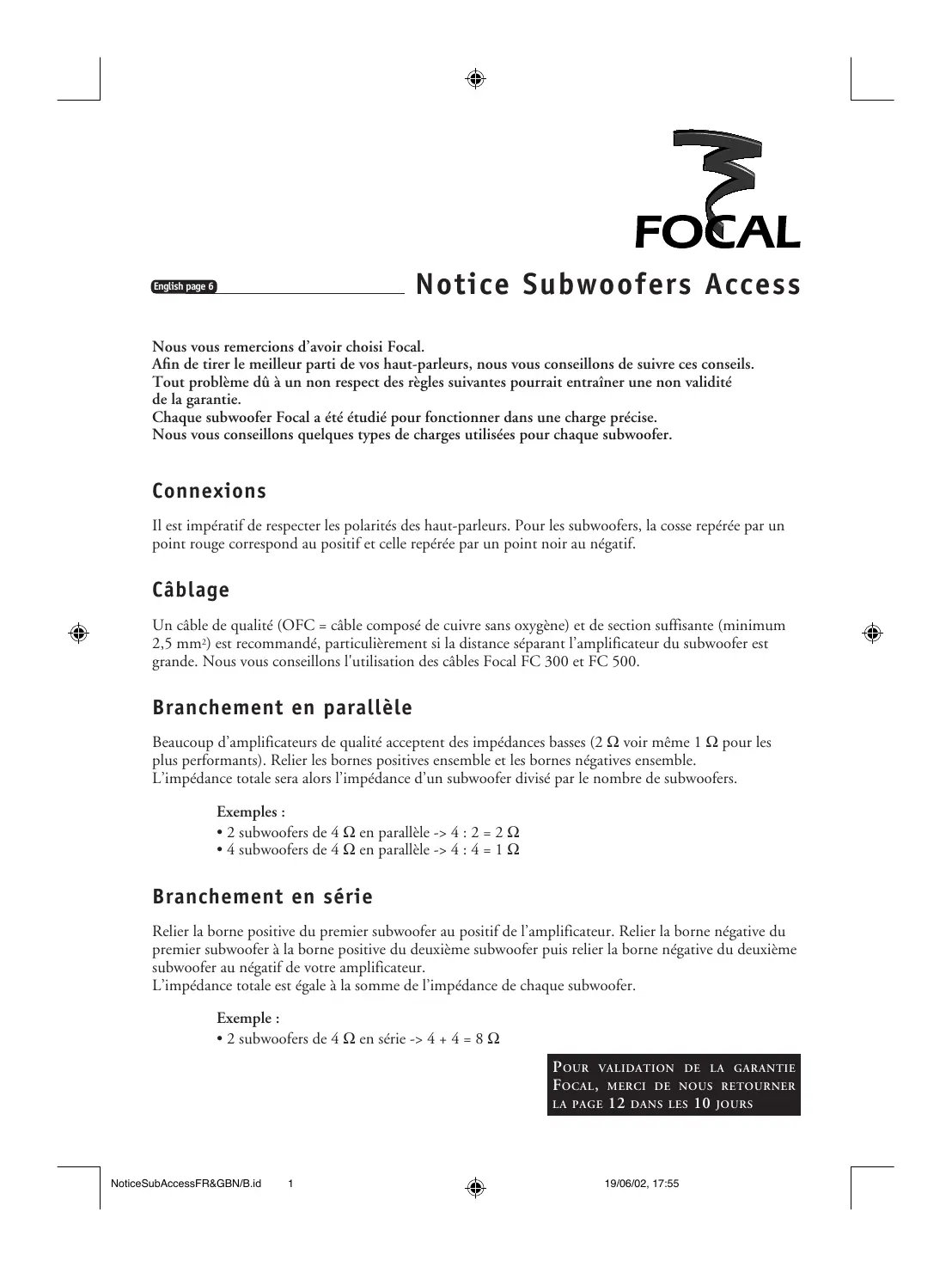

MODE D'EMPLOI SUBWOOFER ACCESS FOCAL

Nous vous remercions d'avoir besoini Focal.

Afin de tirer le meilleur parti de vos haut-parleurs, nous vous conseillons de suivre ces conseils.

Tout problème d'à un non respect des règes suivantes pourrait entraîner une non validité de la garantie.

Chaque subwoofer Focal a etudie pour fonctionner dans une charge précise.

Nous vous conseillons quelques types de charges utilisées pour chaque subwoofer.

Connexions

Il est imperatif de respecter les polarités des haut-parleurs. Pour les subwoofoers, la cosse reperee par un point rouge correspond au positif et celle repeeee par un point noir au négatif.

Câblage

Un cable de qualité (OFC = cable composé de cuivre sans oxygène) et de section suffisante (minimum 2,5mm^2 ) est recommendé, particulièrement si la distance séparant l' amplificateur du subwoofer est grande. Nous vous conseillons l'utilisation des cables Focal FC 300 et FC 500.

Branchement en parallele

Beaucoup d'amplificateurs de qualite acceptent des impedances basses (2 Ω voir meme 1 Ω pour les plus performants). Relier les bornes positives ensemble et les bornes négatives ensemble.

L'impédance totale sera alors l'impédance d'un subwoofer divisé par le nombre de subwoofer.

Examples :

• 2 subwoofoers de 4 en parallèle 4:2 = 2
• 4 subwoofoers de 4 en parallèle 4:4 = 1

Branchement en série

Relier la borne positive du premier subwoofer au positif de l'amplificateur. Relier la borne négative du premier subwoofer à la borne positive du deuxième subwoofer puis relier la borne négative du deuxième subwoofer au négatif de votre amplificateur.

L'impédance totale est égale à la somme de l'impédance de chaque subwoofer.

Exemple :

• 2 subwoofoers de 4 en série -4 + 4 = 8

Notice Subwoofoers Access

Installation du haut-parleur avec le moteur à l'extérieur

Le volume de charge vu sera légèrement augmente. Ceci ne change pratiquement pas l'accord du caisson. Cependant, il est imperatif d'inverser les polarités du subwoofer, monté moteur à l'extérieur, afin qu'il reste en phase avec les autres haut-parleurs de l'installation.

Réglage de la fréquence de coupure

La fréquence de coupure ideale est souvent comprise entre 60 et 100Hz . Seuls des réglages à l'écoute ou à la mesure permettront un réglage optimum.

Installation en caisson

Nous conseillons de préférence des charges simples, closes ou bass-reflex, afin de préserver une bonne linéarité ainsi qu'une réponse en phase homogène. Ces types de charges vous permettront d'obtenir un message musical proche de l'original et sans coloration.

CHARGE CLOSE

Ce type de charge très facile à réaliser, permet une coupure naturelle très douce dans l'extreme grave (12 dB/oct). Elle donne un son naturel et sans coloration, parfaitement adapté à l'écoute de musique acoustique. Il est primordial que le caisson soit d'une parfait étanchée. L'intérieur du caisson doit être garni d'un matériel absorbant (feutre, ouate, laine de verre...). Une fois le haut-parleur installé, vous pouvez vérifier l'étanchéité en,enfantant délicatement la membrane et en la laissant revenir à sa position originale. Elle doit revenir très doucement .

CHARGE BASS REFLEX

Le rendement d'une enceinte bass reflex est supérieur à celui d'une enceinte close puisqu'une partie de l'onde arrêté est ajoutée à l'onde avant. Elle permet de limiter le déplacement de la membrane et la distorsion à la fréquence de résonance. La coupure dans l'extreme grave est plus raide que dans un système clos. L'évent peut être réalisé à l'aide d'un tube PVC ou vous pouvez vous procurer des évets profilés aux extrémites qui permettent de réduire les bruits de circulation d'air. Ce type de charge convient parfaitement pour l'écoute des musiques modernes.

Réalisation du caisson

La réalisation d'un caisson est delicate, car son étanchéité doit être absolue et ses résonances internes parfaitement amorties (utilisation d'un matériel au absorbant). Pour ces raisons, il est conseilé de le réaliser en materiaux très denses tels que le MDF (Isorel Médium ou Médite). L'installation de tasseaux internes permet de limiter les vibrations du coffret. A pleine puissance, on ne doit pas parler le coffret vibrer en y posant la main (épaissur mini recommendee : 19 mm).

Pour des raisons de sécurité, il est imperatif de fixer solidement le caisson dans le coffre.

Notice Subwoofoers Access

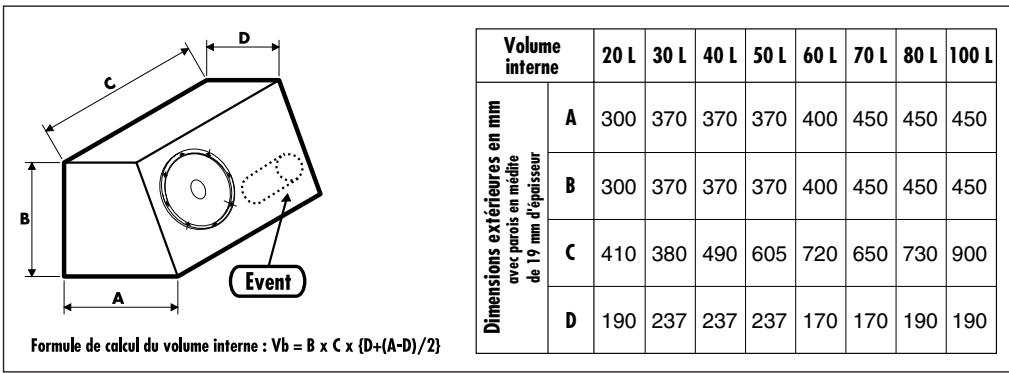

Calcul du volume interne

Puisance recommende

La tenue en puissance de vos haut-parleurs Focal est très élevée. Il est important de désirir un amplificateur suffisamment puissant pour vous assurer un comport d'écoute. L' amplificateur ne doit pas saturer car il risquerait, de part sa distorsion, d'endommager irremédiablement vos haut-parleurs.

Attention !

Le rendement élevé et les tenues en puissances importantes des subwoofer. Focal permettent d'atteindre des niveaux sonores élevés. Nous vous rappelons que l'écoute prolongée de musique au-delà de 110 dB, peut déteriorer durablement votre audition.

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de un an, à partir de la date d'achat, non transmissible si le matériel est revendu. En cas de matériel defectueux, celui-ci doit être expédé à vos frais, dans son emballage d'origine. Notre service après-vente analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Notice Subwoofoers Access

Paramètres et caractéristiques techniques

	27 A	33 A	40 A
♀ cône	20,5 cm	26 cm	33,5 cm
Sd	330,06 cm²	530,93 cm²	881,41 cm²
Xmax	6 mm	7,5 mm	7,5 mm
Fs	41,29 Hz	47,37 Hz	41,32 Hz
Qes	0,540	0,650	0,720
Qms	4,350	5,000	5,220
Qts	0,480	0,575	0,633
Vas	21,22 litres	27,12 litres	74,56 litres
ReS	23,36 ohms	25,38 ohms	23,93 ohms
Mms	107,12 g	164,80 g	217,12 g
BI	12,22 N/A	15,78 N/A	16,07 N/A
Le	20,70 mH	17,06 mH	17,65 mH
Re	2,9 ohms	3,3 ohms	3,3 ohms

	27 A	33 A	40 A
Impédance	4 Ω	4 Ω	4 Ω
Puissance maximum	500 W	800 W	800 W
Puissance nominale	250 W	400 W	400 W
Sensibilité (2,83 V / 1 m)	90 dB	92 dB	93 dB
Diamètre d'encastrement	232mm	287mm	351mm
Profondeur d'encastrement	130mm	159mm	185mm

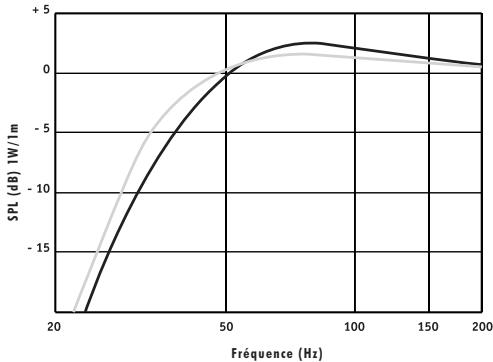

27 Asson bass reflex 0 litres interne

1 évent S 7 x 18 cm F-3 = 37 Hz Grave dynamique
1 évent 7 x 24 cm F-3 = 35 Hz Grave linéaire

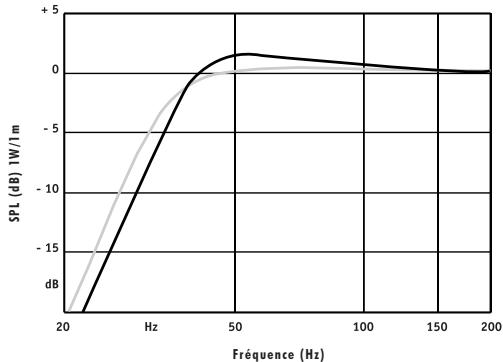

27 A Caisson bass reflex 40 litres interne

1 évent S 8 x 20 cm
F-3 = 34 Hz
Grave dynamique
Grave linéaire

Notice Subwoofoers Access

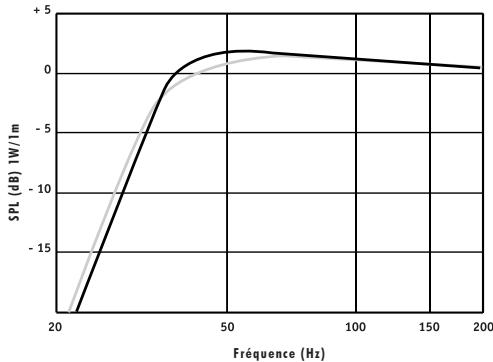

33 A
Caisson bass reflex
30 litres interne
40 litres interne

1 évent 四 8 × 2 0 ~ c m 1 évent 四 8 × 1 8 ~ c m
F-3 = 42 Hz F-3 = 38 Hz
Grave dynamique Grave linéaire

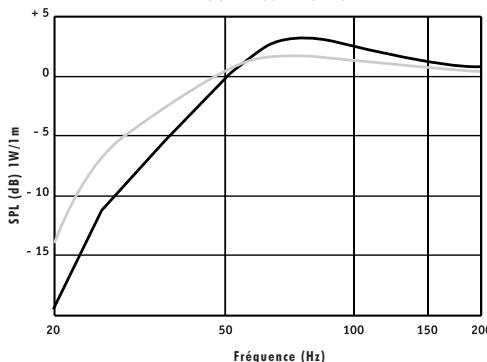

33 A
Caisson bass reflex
50 litres interne
60 litres interne

1 évent 8 x 15 cm 1 évent 8 x 10 cm
F-3 = 34 Hz
Grave dynamique

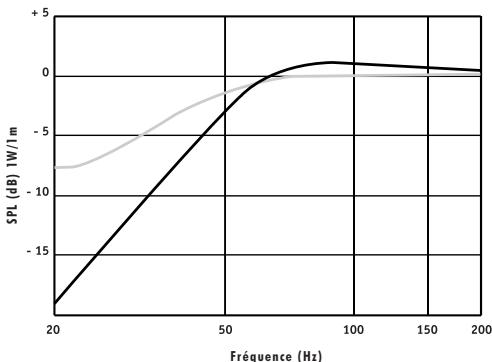

40 A
Caisson clos
Caisson free air
60 litres interne

F-3=50Hz F-3=40Hz
Grave dynamique Grave linéaire

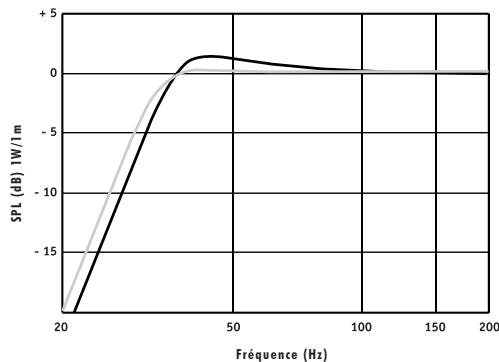

40 A
Caisson bass reflex
60 litres interne
100 litres interne

1 event × 10× 20cm 1 event × 10× 18cm
F-3 = 42 Hz
Grave dynamique
