| Type de produit | Kit enceintes 2 voies pour voiture |
| Marque | FOCAL |
| Modèle | KIT K2 POWER 165 KF |
| Puissance maximale | 160 W |
| Puissance nominale | 80 W |
| Sensibilité | 91 dB |
| Réponse en fréquence | 60 Hz - 20 kHz |
| Fréquence de filtrage | 3,5 kHz (12/18 dB/octave) |
| Impédance nominale | 4 ohms |
| Type de tweeter | TN 47 à dôme inversé Toxide 5 |
| Type de membrane | Sandwich CKMV composite Kevlar/mousse/verre (165 mm) |
| Bobine mobile | 25 mm sur support Kapton |
| Châssis | Zamak rigide et amagnétique |
| Suspension | Butyle |
| Diamètre d'encastrement du woofeur | 142 mm |
| Profondeur d'encastrement du woofeur | 71 mm |
| Diamètre d'encastrement du tweeter | 45 mm |
| Réglage niveau tweeter | Atténuateur -3 dB / -6 dB |
| Période de rodage recommandée | 20 heures à niveau moyen sur musique riche en graves |
| Niveau sonore maximal recommandé | Inférieur à 110 dB pour préserver l'audition |
| Garantie (France) | 1 an |
FOIRE AUX QUESTIONS - KIT K2 POWER 165 KF FOCAL
Questions des utilisateurs sur KIT K2 POWER 165 KF FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceintes de voiture au format PDF gratuitement ! Retrouvez votre notice KIT K2 POWER 165 KF - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KIT K2 POWER 165 KF de la marque FOCAL.
MODE D'EMPLOI KIT K2 POWER 165 KF FOCAL
Nous vous remercions d'avoir choisi les kits K2 Power et de partager avec nous notre philosophie "the Spirit of Sound".
Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception pour l'obtention d'un son puissant et de très haute qualité.
Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livre, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement.
Tout problème du au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.
L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.
Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours.
Membrane K2 power
Nouveau sandwich CKMV composite Kevlar / mousse structurale / verre, alliant très haute rigidité, légèreté extrême et amortissement maximal pour un son puissant et très détaillé, sans distorsion même à fort niveau.
Chassis zamak
Châssis rigide et aimagnétique.
Bobine sur support kapton
Très haute tenue en puissance sans déformation de la bobine.
Suspension en butyle
Excellente fiabilité dans le temps.

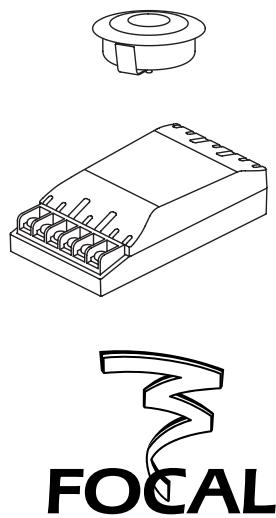

Tweeter à dôme inversé TN 47
Dôme inversé en titane traité Toxid 5 pour un son fin, doux, mais détaillé et dynamique.
Filtre haute précision
Réglage du niveau du tweeter, composants de haute qualité.

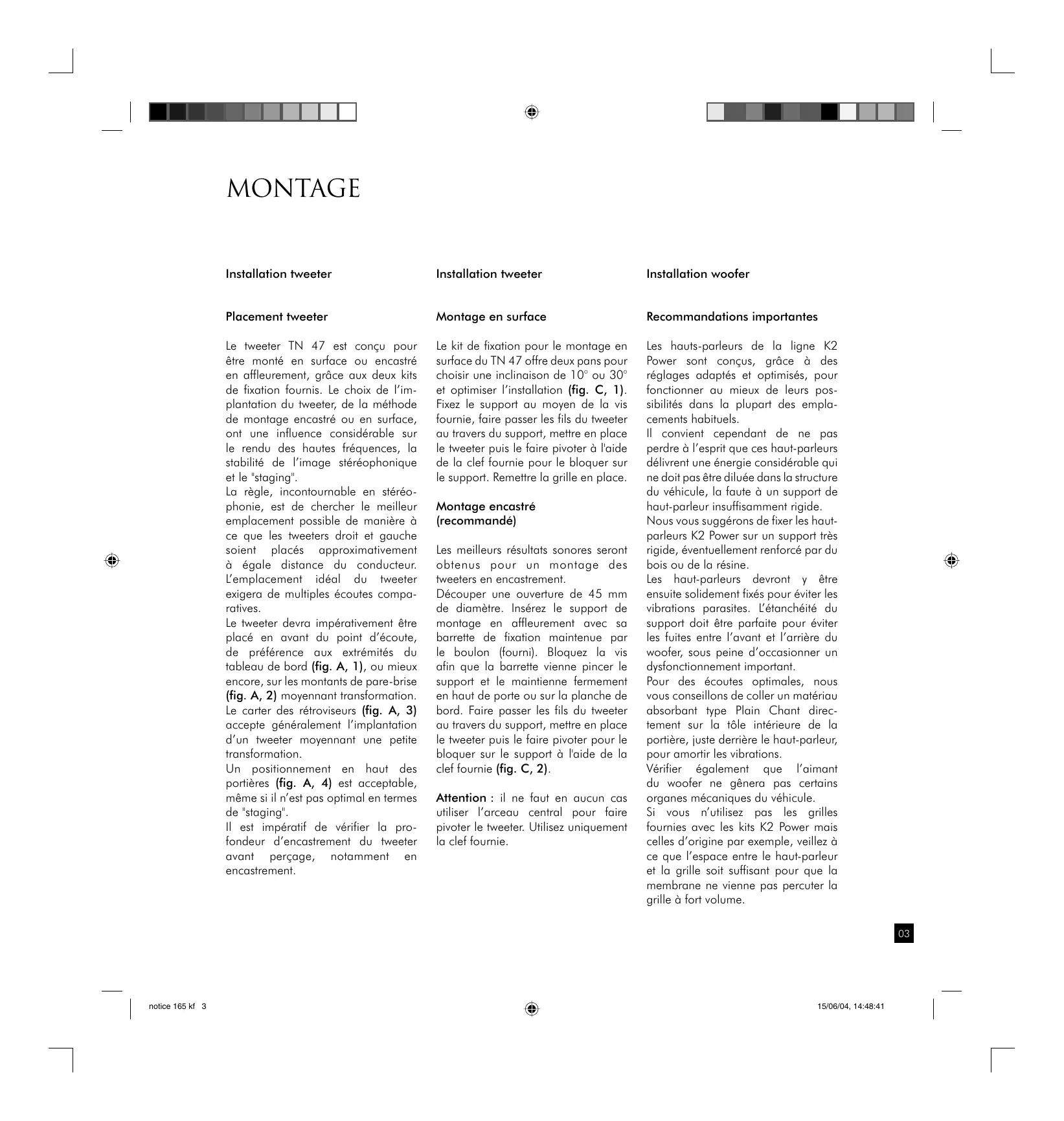

Placement tweeter
Le tweeter TN 47 est conçu pour être monté en surface ou encastré en affleurement, grâce aux deux kits de fixation fournis. Le choix de l'implantation du tweeter, de la méthode de montage encastré ou en surface, a une influence considérable sur le rendu des haute fréquences, la stabilité de l'image stéréophonique et le "staging".
La règle, incontournable en stéréophonie, est de chercher le meilleur emplacement possible de manière à ce que les tweeters droit et gauche soient placés approximativement à égale distance du conducteur. L'emplacement idéal du tweeter exigera de multiples écoutes comparatives.

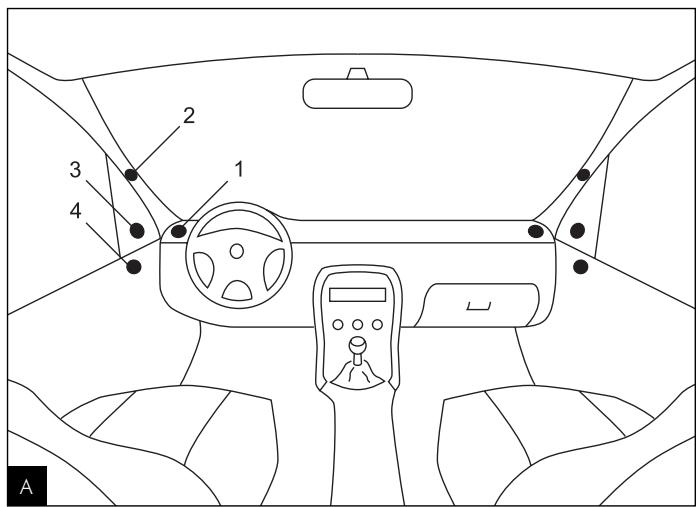

Le tweeter devra impérativement être placé en avant du point d'écoute, de préférence aux extrémités du tableau de bord (fig. A, 1), ou encore, sur les montants de pare-brise (fig. A, 2) moyennant transformation. Le carter des rétroviseurs (fig. A, 3) accepte généralement l'implantation d'un tweeter moyennant une petite transformation.
Un positionnement en haut des portières (fig. A, 4) est acceptable, même si il n'est pas optimal en termes de "staging".
Il est impératif de vérifier la profondeur d'encastrement du tweeter avant perçage, notamment en encastrement.
Montage en surface

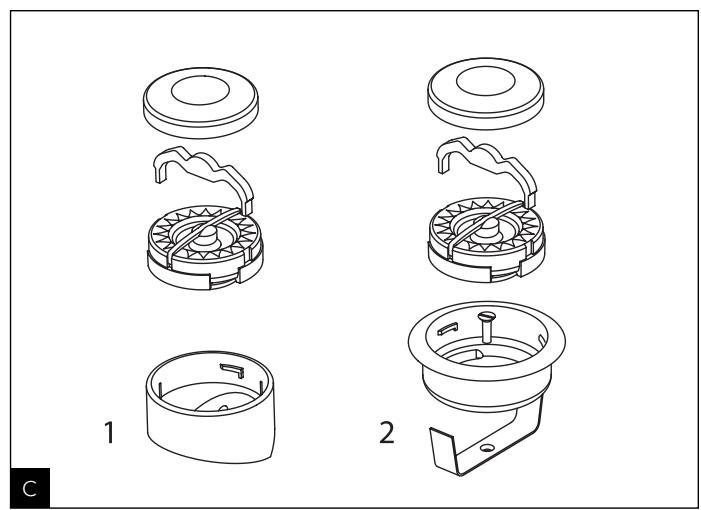

Le kit de fixation pour le montage en surface du TN 47 offre deux pans pour CHOISIR une inclinaison de ou et optimiser l'installation (fig. C,1). Fixez le support au moyen de la vis fouinne, faites passer les fils du tweeter au travers du support, mettez en place le tweeter puis faites-le pivoter à l'aide de la clef fouinne pour le bloquer sur le support. Remettez la grille en place.
Montage encastré (recommandé)
Les meilleurs résultats sonores seront obtenus pour un montage des tweeters en encastré.
Découper une ouverture de 45 mm de diamètre. Insérez le support de montage en affleurement avec sa barrette de fixation maintenue par le boulon (fourni). Bloquez la vis afin que la barrette vienne pincer le support et le maintienne fermement en haut de porte ou sur la planche de bord. Faire passer les fils du tweeter au travers du support, mettre en place le tweeter puis le faire pivoter pour le bloquer sur le support à l'aide de la clef fournie (fig. C,2).
Attention: il ne faut en aucun cas utiliser l'arceau central pour faire pivoter le tweeter. Utilisez uniquement la clef fournie.
Recommandations importantes
Les hauts-parleurs de la ligne K2 Power sont conçus, grâce à des réglages adaptés et optimisés, pour fonctionner au besoin de leurs possibilités dans la plupart des emplacements habituels.
Il convient cependant de ne pas perdre à l'esprit que ces haut-parleurs délivrent une énergie considérable qui ne doit pas être diluée dans la structure du véhicule, la faute à un support de haut-parleur insuffisamment rigide.
Nous vous suggérons de fixer les haut-parleurs K2 Power sur un support très rigide, éventuellement renforcé par du bois ou de la résine.
Les haut-parleurs devront y être ensuite solidement fixés pour éviter les vibrations parasites. L'étanchéité du support doit être parfaite pour éviter les fuites entre l'avant et l'arrière du woofer, sous peine d'occasionner un dysfonctionnement important.
Pour des écoutes optimales, nous vous conseillons de coller un matériel absorbant type Plain Chant directement sur la tôle intérieure de la portière, juste derrière le haut-parleur, pour amortir les vibrations.
Vérifier également que l'aimant du woofer ne génère pas certains organes mécaniques du véhicule.
Si vous n'utilisez pas les grilles fournies avec les kits K2 Power mais celles d'origine par exemple, veillez à ce que l'espace entre le haut-parleur et la grille soit suffisant pour que la membrane ne vienne pas percuter la grille à fort volume.
Placement woofer

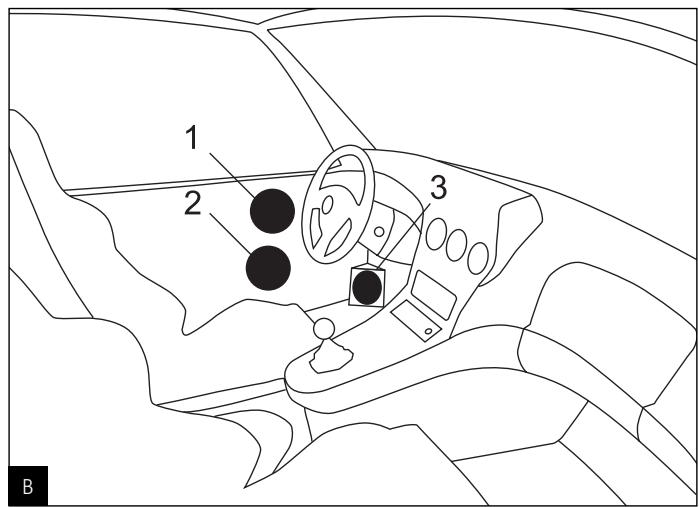

Les haut-parleurs K2 Power pourront être placés en haut des portières pour une perception optimale des fréquences médium (fig. B,1).
Ils pourront être placés plus bas dans les portes sans dégradation sensible des performances (fig. B,2).
Les woofers K2 Power pourront également être placés en "kicks panels" (fig. B, 3) dans le but d'optimiser la perception stéréophonique (staging).

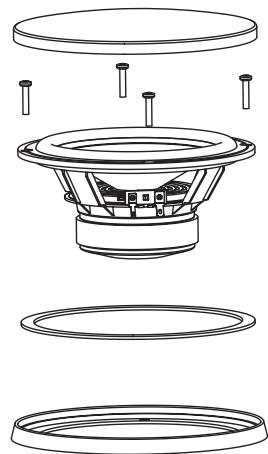

Fixation woofer
Placez si nécessaire les 4 pattes de fixation de vis fournies.

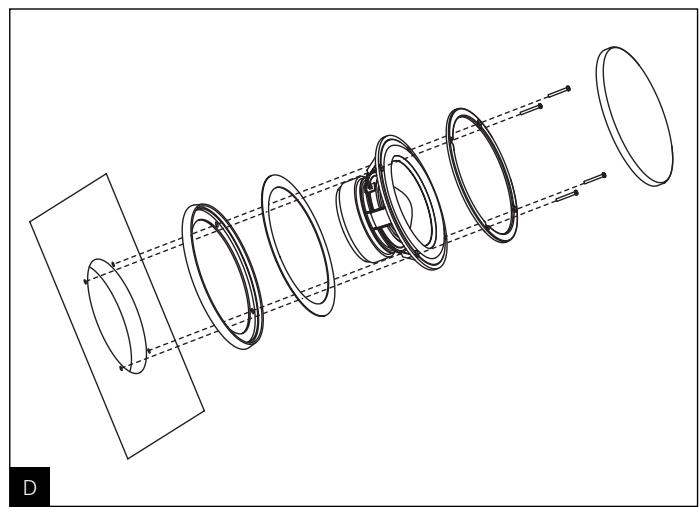

Mettre en place la couronne de fixation de la grille (fig. D).
Fixez le joint circulaire sur la face arrière du châssis du haut-parleur.
Mettre en place le woofer sur le support de grille.
Fixez solidement l'ensemble au moyen des 4 vis fournies.
Mettre la grille de protection en place.
Installation de fibre
Pour accéder aux trous de fixation du filtre mais aussi aux différents réglages, retirez le capot translucide en appuyant fermement sur les deux extrémités de celui-ci et en le soulevant. Ne pas utiliser d'outils pour retirer le capot au risque de le détériorer.
Fixez solidement le filtre au moyen des 2 vis fournies sur un support adaptable dans le véhicule.
Les filtres doivent être montés dans un endroit sec et aéré (de préférence exempt de vibration).
Câblage

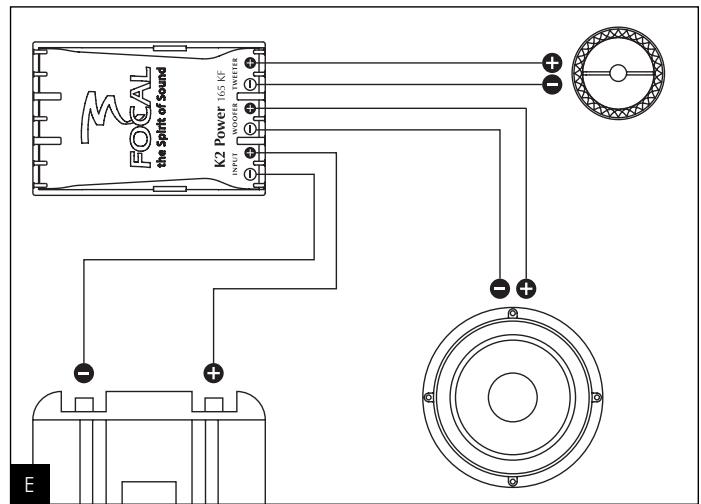

Branchez la sortie de l'amplificateur sur les entrées "INPUT" du contrôleur.
Connectez le woofer sur l'entrée "WOOFER" et le tweeter sur "TWEETER" (fig. E).
Attention: il est primordial de respecter les polarités "+" et "-" pour l'obtention d'un recoupement optimal entre le woofer et le tweeter, sans sensation de "trou" ou de "bosse" à l'écoute.
Réglage du tweeter

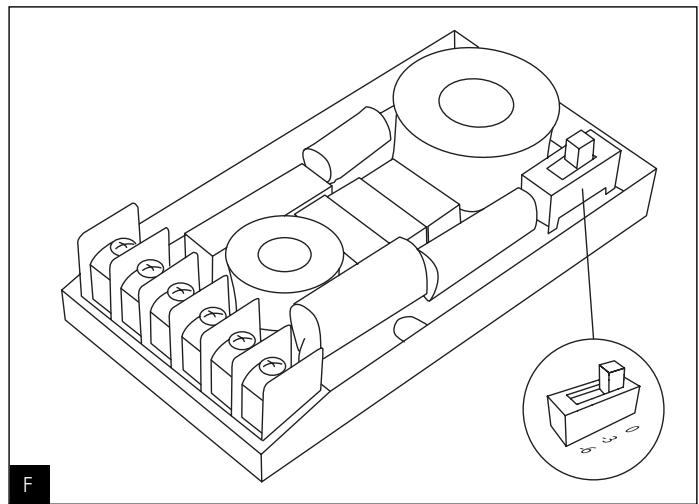

Le réglage du niveau du tweeter s'effectue à l'intérieur du filtre, par l'intermédiaire d'un inverseur qui commande une atténuation de -3 et -6 dB (fig. F).
Période de rodage
Les haut-parleurs utilisés sur K2 Power sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances de vos kits K2 Power.
Configuration
La ligne K2 Power compte une gamme de 5 subwoofers de 13 cm (13 KS), 27 cm (27 KX), 33 cm (33 KX), 40 cm (40 KX) et 46 cm (46 KX 4) dont les caractéristiques sont idéalement complémentaires avec celles des kits K2 Power.
Consulter votre revendeur.
Kit
Puissance maximale
Puissance nominale
Sensibilité
Réponse en fréquence
Fréquences de filtrage
Impédance nominale
Tweeter
Dôme
Aimant
Membrane
Bobine mobile
Aimant
Suspension
Fréquence de résonance (Fs)
Résistance continue (Re)
Vas
Qes
Qms
Qts
Xmax
Diamètre d'encastrement
Profondeur d'encastrement
165 KF
160W
80 W
91 dB
60 à 20 000 Hz
3,5 kHz à 12/18 dB/octave
4 ohms
TN 47
Inversé Toxide 5
Néodyme
6KP
Sandwich K2 165 mm
25 mm
85 mm
Butyle
73 Hz
3,0 ohms
7,71 litres
0,81
9,01
0,74
132,7 cm²
5,09 N/A
5 mm
142 mm
71 mm
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 1 an. En cas de matériel défectueux, celui-ci doit être expédie à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
