UF8 - Clavier MIDI CME - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Instrument de musique électronique
Connexion	USB intégré
Fonction MIDI	Oui
Nombre de touches	Non précisé
Alimentation	Adaptateur secteur
Accessoires inclus	Adaptateur secteur, câble USB, CD-ROM driver, pédale de sustain (optionnelle)
Pédale de sustain	Optionnelle, selon modèle
Mode d'emploi	Inclus
Compatibilité	Non précisé
Poids	Non précisé
Dimensions	Non précisées
Garantie	Non précisée
Fabricant	Non précisé
Année de copyright	2004
Numéro de série	À l'arrière du clavier
Précautions	Éviter mauvais branchement pour ne pas endommager l'appareil

FOIRE AUX QUESTIONS - UF8 CME

Comment installer le CME UF8 ?

Pour installer le CME UF8, commencez par le déballer soigneusement. Connectez le câble d'alimentation à une prise électrique, puis reliez l'appareil à votre ordinateur via USB. Suivez les instructions à l'écran pour finaliser l'installation.

Mon CME UF8 ne s'allume pas, que faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de changer de prise si nécessaire. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment changer les paramètres MIDI sur le CME UF8 ?

Pour changer les paramètres MIDI, accédez au menu des paramètres en utilisant les boutons de navigation sur l'appareil. Sélectionnez 'MIDI' et ajustez les paramètres selon vos besoins.

Le CME UF8 ne se connecte pas à mon DAW, que faire ?

Assurez-vous que le CME UF8 est bien sélectionné comme périphérique MIDI dans les paramètres de votre DAW. Vérifiez également qu'il est correctement installé et reconnu par votre système d'exploitation.

Comment mettre à jour le firmware du CME UF8 ?

Téléchargez la dernière version du firmware depuis le site officiel de CME. Suivez les instructions fournies dans le manuel pour mettre à jour le firmware de votre appareil.

Y a-t-il des pilotes spécifiques à installer pour le CME UF8 ?

Oui, il est recommandé d'installer les pilotes fournis sur le site de CME pour assurer une compatibilité optimale avec votre système d'exploitation.

Comment résoudre les problèmes de latence avec le CME UF8 ?

Pour réduire la latence, assurez-vous que votre DAW est configuré avec des paramètres d'interface audio optimaux. Vous pouvez également essayer de réduire la taille du tampon audio dans les paramètres de votre DAW.

Le CME UF8 répond lentement aux touches, que faire ?

Vérifiez les paramètres de vélocité dans votre DAW. Si le problème persiste, essayez de réinitialiser l'appareil aux paramètres d'usine et voyez si cela améliore la réactivité.

MODE D'EMPLOI UF8 CME

Merci d'avoir besoin un CME UF —Professional Master Clavier MIDI Avec USB incorpore Gardez à l'esprit les information suivantes

Attachez votre facture ICI

Pour reference

Date d'achat	Serial(à l'arrête du clavier)
Nom du vendeur et addr.
Tél. du vendeur.

Attention:

• Un mauvais branchement peut endommager l'appareil.

Copyright:

Vérifiez bien le contentu du paquet:

• Clavier maitre USB MIDI 1 pcs
  Adaptatour secteur 1 pcs
  Cable USB 1 pcs
  Mode d'emploi 1 pcs
  CD-ROM du driver 1pcs
• Pédale de sustain 1 pcs (uniquement avec UF8, en option pour UF5/6/7)

PRECAUTIONS

IMPORTANT

1.1Face avant. 5
1.2 Face arriere 6
1.3 Connecter le UF à un générateur de son 7
1.4 Ajouter I'UF a un ordinateur (musical) 8
1.5 Installation des Drivers 9

2.Jouer du clavier. 9

2.1 Metre l'instrument en marche 9
2.2 Jouer la chanson démo 9
2.3 Reset 9
2.4 Reglage et affichage des valeurs 10
2.5 Choix de voie (canal) 10
2.6RoulettePitchbend 10
2.7Roulette de modulation 10
2.8 Regler le volume et personaliser les curseurs 10
2.9 Transposition 11
2.10 Decallage d'octave 11
2.11 All notes off ....(arreter tout) 13

3. Fonctions avancées 13

3.1 Changer le canal MIDI 13
3.2 Edition voies et personaliser les boutons 13
3.3 Envoi d'initializing sysx 14
3.4 Ajuster la courbe de velocite 15
3.5 Split (separer en 2) 15
3.6 Dual... (jouer sur 2 canaux) 16
3.7 After touch.....(pression de canal) 17
3.8 Tirette d'orgue 17

4.Connection a I'ordinateur 17

4.1 Telecommande de séquenceurs 17
4.2 router le MIDI 18

5. Appendice 18

5.1 List des Controller parameters 18
5.2 depannage 20
5.3 Specifications 21
5.4 Carte d'implementation MIDI 22
5.5 Index 23

1.Connection

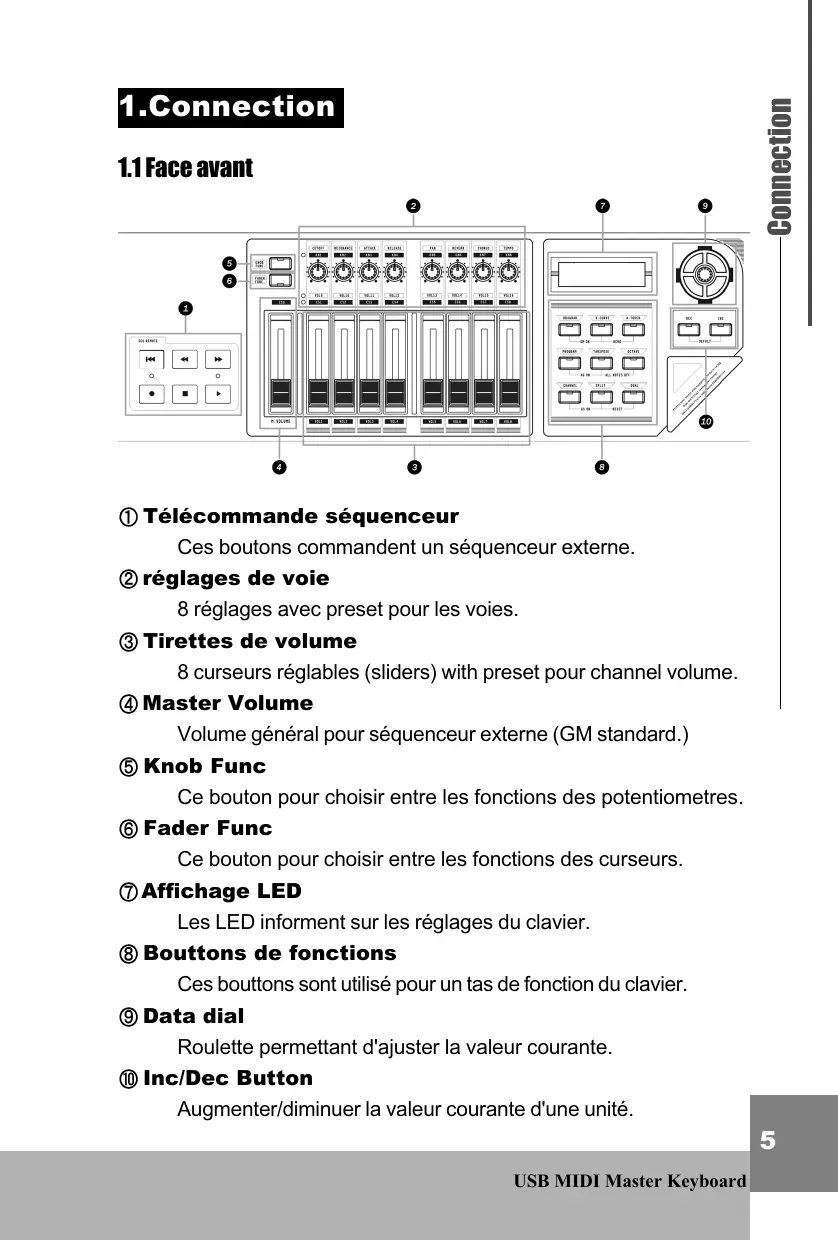

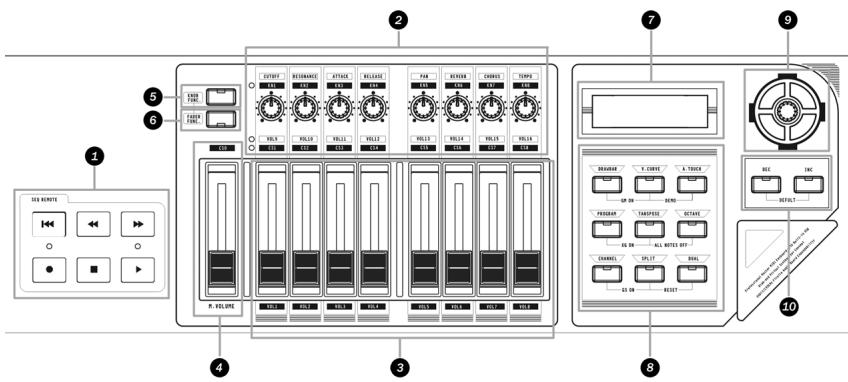

1.1 Face avant

① Télécommande séquenceur

Ces boutons commandent un séquenceur externe.

② réglages de voie

8 réglages avec preset pour les voies.

(3) Tirettes de volume

8 curseurs régibles (滑行者) with preset pour channel volume.

④ Master Volume

Volume général pour séquenceur externe (GM standard.)

⑤ Knob Func

Ce bouton pourCHOISIR entre les fonctions des potentiometres.

⑥ Fader Func

Ce bouton pourCHOISIR entre les fonctions des curseurs.

⑦ Affichage LED

Les LED informent sur les réglages du clavier.

Bouttons de fonctions

Ces bouttons sont utilisé pour un tas de fonction du clavier.

⑨ Data dial

Roulette perpetuant d'ajuster la valeur courante.

10 Inc/Dec Button

Augmenter/diminuer la valeur courante d'une unité.

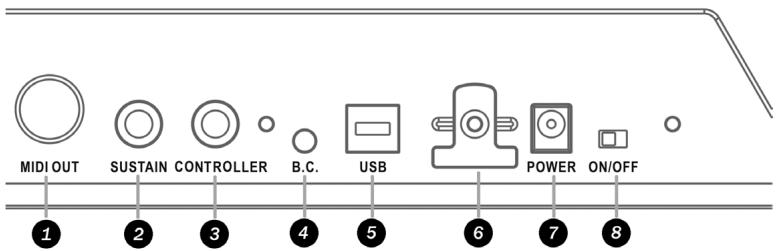

1.2 Rear panel

①MIDI OUT

Tous les messages MIDI du clavierUF ou venant de l'USB-sortiront versun appeil MIDI externepar le " MIDI OUT terminal".

② SUSTAIN PEDAL

Une pédale de sustain externe sera connecté à la prise SUSTAIN PEDAL. La pédale généra des données MIDI controller #64.

③ CONTROLLER PEDAL

une pédale (volume) peut être connectée à CONTROLLER PEDAL elle généerea des données de contrôleur.

Le numéro de contrôleur désiré # est assignable. Pour assigner un numéro de CTRL # à la pédale, presser les boutons DRAWBAR et A. simultanément, le contrôleur actuel # (11) sera affché sur les LED, vous pouvez utiliser les boutons DEC/INC ou la roue "data dial" pour changer le ctr assigné # pour un autre entre 0 et 127.

(4) B.C.(Breath Control)

Un contrôleur de souffle (genre YAMAHA BC3) peut etre branché au B.C. jack. Il generera des données de contrôleur n° #2 régliable.

Pour assigner un contrôleur # au B.C.jack, pressez PROGRAM et OCTAVE simultanément, le contrôleur actuel # (02) sera affché sur le LED, et nous pouvons utiliser les boutons DEC/INC ou la "data dial" pourCHOISIR un autre contrôleur # entre 0 to 127.

Note: Le B.C. jack Ne fonctionne que sur secteur (adaptateur AC branché).

⑤ USB

Le port USB est prévu pour connecter un ordinateur avec un

cable USB pour une comunication bi-directionelle.

⑥ CABLE HOOK

attachez le cable ici afin de préserver une

connectionFranche.

⑦POWER INLET

la fiche de l'adaptateur secteur se branche au POWER INLET.

⑧POWER SWITCH

Bouton pour allumer et eteindre le clavier.

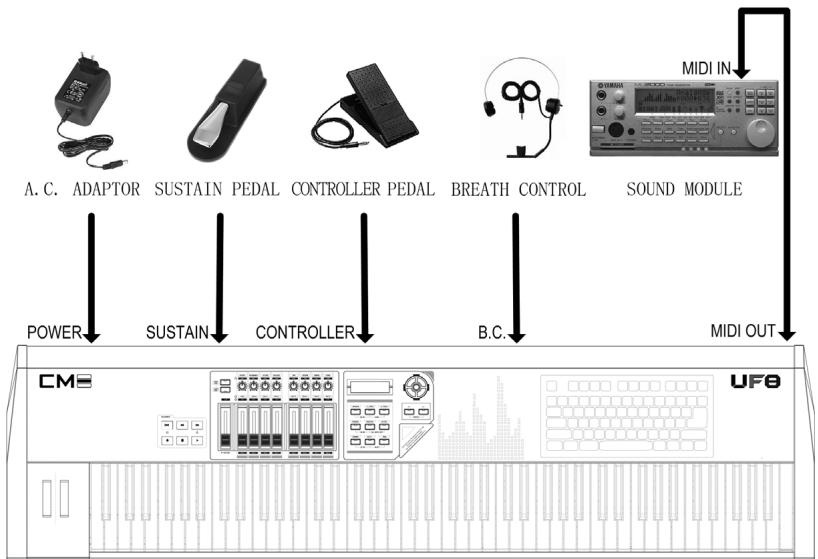

1.3 Connecter I'UF à un générateur sonore

Attention: éteindre tous les apparèils avant de dé/connector

Connectez le UF à un générateur et vous pourrez jouer

UF MIDI MASTER KEYBOARD

1.3.1 Connecter l'UF MIDI OUT a un générateur MIDI IN via le cable MIDI
1.3.2 Connecter le generateur au syt d'amplification, ou utiliser le casque s'il est prévu.
1.3.3 Réglez votre génératur de son en entrée "MIDI" voir son mode d'emploi
1.3.4 Brancher l'adaptateur secteur de l'UF à UF DC IN
1.3.5 Voir le shéma pour la pédale sustain et autre

(fournie avec l'UF8), Controller pedal, ou contrôleur de souffle(comme un YAMAHA BC3).

1.3.6 Vous pouvez maintainant jouer sur votre générateur avec le clavier.

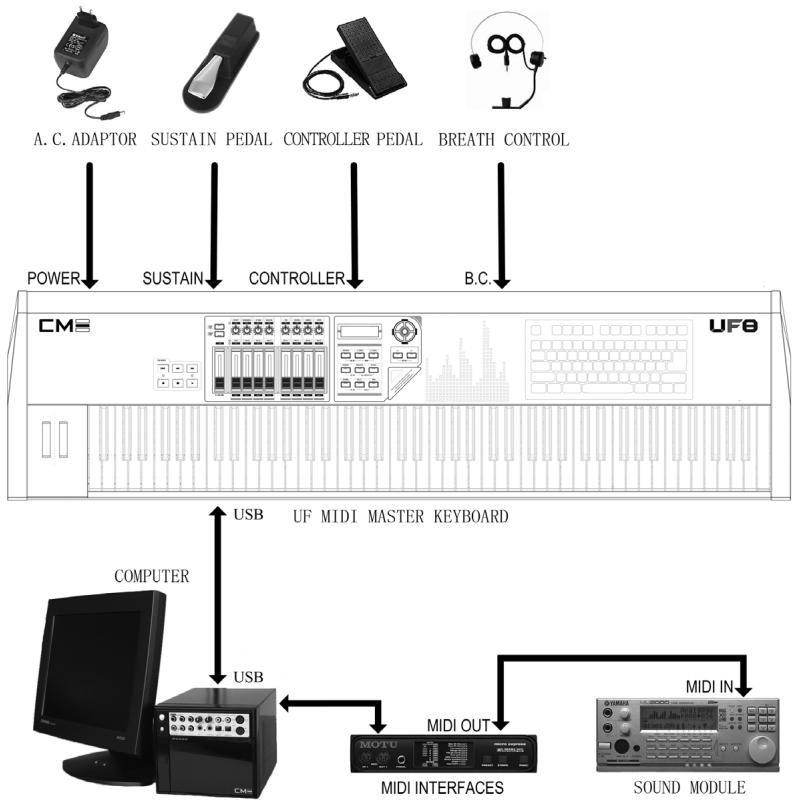

1.4 Connection a un ordinateur

vous pouvez brancher le clavier UF à un ordinateur pour ensuite l'utiliser comme clavier maître MIDI aussi bien pour jouer de la musique que pour entrer des messages MIDI.

1.4.1 Branchez le port USB de l'UF Au port USB de l'ordinateur avec le cable livré avec le clavier UF.

1.4.2 Installes le driver sur l'ordinateur(Voir chapitre 1.5)

1.4.3 Installez puis démarrez votre logiciel séquenceur et votre logiciel Synthese ( comme SampleTank).

1.4.4 Connectez les sortie son de l'ordinateur.

Astuce:

Vous peuvent aussi utiliser uncable MIDI pour connecter le clavier au système informatique à travers une interface MIDI, Dans ce cas, l'installation du Driver USB N'est pas indispensable.

1.5 Installation du DRIVER

1.5.1 Connecter l'UF à l'ordinateur à l'aide du cable USB
1.5.2 Allumer l'ordinateur.
1.5.3 Inserrer le CD UF driver.
1.5.4 Suivre les instructions du fichier readme.txt pour finir l'installation.

astuce:

Quand vous utilisez un cable USB pour faire comuniquer le clavier avec l'ordinateur vous doivent installer le driver, sinon le système ne reconnaitra pas le clavier.

2. Jouer l'instrument

Le bouton de mise en marche se situe à l'arriere. Assurez-vous que le reste de l'installation fonctionne avant d'allumer le clavier.

2.2 Ecouter le morceau (DEMO)

Il y a une démo sur le clavier. Vous pouvez l'entendre en suivant les indications suivantes:

2.2.1 Allumer le clavier, un générateur,l'amplification.
2.2.2 Ajuster le volume afin de ne pas abimer vos enceintes et oreilles.
2.2.3appuyez-sur-"V.CURVE"et-"A.TOUCH"-sur-la-face-avant en même temps pour lancer le morceau. même manoeuvre pour stopper.

2.3 Reset

• En utilisant la fonction "Reset", vous remettez l'UF dans l'état de réglage d'usine. (Sans "Reset", le clavier的记忆oreras—tojours la derniere configuration.)
  2.3.1 Pressez "SPLIT" et "DUAL" simultanément sur la façade et les maintainir enforcées pendant seconde pour activer

la fonction reset.

2.3.2 pendant la procédure le LCD flashera quelques instants

astuce!

a fonction reset efface ous vos ré la es du clavier!

2.4 Reglages et affichage de valeur

2.4.1 roulette de donnée "data dial"

• Inotez que la valeur de la fonction en cours d'utilisation est affichée Sur le LCD. quand vous tournez la roulette, la valeur change en accord et l'afficheur LCD affiche la nouvelle valeur.

2.4.2boutons DEC/INC

• notez que la valeur de la fonction en cours d'utilisation est affichée Sur le LCD. En appuyant sur un des boutons DEC/INC la valeur actuelle change par pas et le LCD affiche la nouvelle valeur.

astuce:

1. Si vous maintainez la pression plus de , sec la valeur va incrémented ou diminuér à répétition.
2. Si vous pressez sur IN et D simultanément la valeur returnera à la position par défaut d'usine.

2.4.3 LCD

L'afficheur LCD montre toute valeur relatives au clavier.

2.5 chois de voie (PROGRAM)

• Bouton permettant de changer de num de programme.

2.5.1 En appuyant sur ce bouton, le LCD affiche le numero de progr. actel, vous pouvez utiliserles boutons Data dial ou DEC/INC pour modifier le n de progr. Le nouveau numero s'affichera sur le LCD.

astuce:

1. a p a e d s p r a m m e s v a s d 0 à 127. pour c an er de banque utilisez les rotatifs
2. KN3 et KN4 (réglages d'usine par défaut).

2.6 Roue Pitch bend

• En tournant cette roue tout en jouant, vous pouvez modifier la hauteur tonale de la note jouée.

2.6.1 Cette roue envoi des message de PITCH BEND.

2.7 Roue Modulation

• En tournant cette roue tout en jouant vous pouvez faire vibrer le son entendu.

2.7.1 Cette roue envoi des messages de MIDI controller 1#.

2.8 Reglage de Volume et personaliser les curseurs

• Vous pouvez utiliser les curseurs pour ajuster le volumes des canaux (en evoyant des générée contrôleur n^7 # au canal).

Avant de régler le volume, regardez l'afficheur LCD et le bouton "FADER FUNC."

Ce bouton met les 9 curseurs dans un des deux modes suivants

1. indicateur eteint, les 9 curseur sont reglés pour le volume général et celui des canaux 1 à 8.
   2、Led supérieure allumée, les 9 curseur sont régés pour le volume général et celui des canaux 9 à 16.
   3、LED inférieure allumée, es 9 curseur sont assignanbles pour les contrôles (CS0-CS8).

astuce!

1. Vérifiez que votre générateur de son soit compatible General MIDI specification 1.0, sinon les curseurs ne fonctionneront pas.
2. Certain logiciel ne supportent pas entierement le volume général par syst exclusif, soyez vigilant.

- programmer un curseur:

1、Pressez et maintenance "FADER FUNC." puis déplacez le curseur dont vous poulez modifier la fonction, vous pouvez ensuite changer le numero de contrôleur assigné au curseur.
2、Quand la nouvelle fonction est assignée, l'chez “FADER FUNC.”

Astuce

Pour de plus amples détails à ce sujet, voir l'apendice 5.1

Fonction	M.Vol	Vol.1	Vol.2	Vol.3	Vol.4	Vol.5	Vol.6	Vol.7	Vol.8
canal	ALL	1	2	3	4	5	6	7	8
n° controle#	M.volume	7	7	7	7	7	7	7	7
Default	127	100	100	100	100	100	100	100	100
gamme	0-127	0-127	0-127	0-127	0-127	0-127	0-127	0-127	0-127

fonction des curseurs quand la led fADER ® supérieure ® brille

Fonction	M.Vol	Vol.9	Vol.10	Vol.11	Vol.12	Vol.13	Vol.14	Vol.15	Vol.16
canal	ALL	9	10	11	12	13	14	15	16
Controller#	M.volume	7	7	7	7	7	7	7	7
Default	127	100	100	100	100	100	100	100	100
Gamma	0-127	0-127	0-127	0-127	0-127	0-127	0-127	0-127	0-127

fonction des curseurs quand la led FADER inferieure brille (ous ou e assi nerles curseurs adiersn de contrôle #)

Fonction	CS0	CS1	CS2	CS3	CS4	CS5	CS6	CS7	CS8
Canal	-	-	-	-	-	-	-	-	-
Controlle n°#	11	11	11	11	11	11	11	11	11
Default	127	127	127	127	127	127	127	127	127
Gamme	0-127	0-127	0-127	0-127	0-127	0-127	0-127	0-127	0-127

2.9 Transposition (TRANSPOSE)

• En utilisant la fonction transpose, vous pouvez transposer le clavier par demi-tons.

2.9.1 Pressez la touche TRANSPOSE, puis tournez le "Data dial" ou les touches DEC/INC pour changer la valeur de transposition.
2.9.2 La valeur de transposition par défaut est 00, et la gamme s'étend de 12—12(Une octave vers le haut ou le bas).

2.10 Decalage d'octave (OCTAVE)

• En utilisant la fonction décaille d'octave, vous pouvez transposer votre clavier par octaves.
  2.10.1 Pressez la touche OCTAVE, puis tournez le "Data dial" ou pressez les touches DEC/INC pour changer la valeur de transposition d'octave.
  2.10.2 La valeur de transposition par défaut est 00, et la gamme s'étend de -3 à +3 (trois octaves vers le haut ou le bas).

Hint:

Si une note transposée dépasse l'etendue midi MIDI, La note débordente ne

produira pas de son.

2.11 panique [ALL NOTES OFF]

●Si le générateur de sons externes joue des notes bloquées..
Vous pouvez presser sur “TRANSPOSE” et “OCTAVE” en même tps. ceci génére un contrôleur 123# qui arrête toute production de note.

Astuce:

Si vous générateur ne comprend pas le contrôle123#, ou si dessons étranges son du à s'autre causes, cette fonction sera sans effet.

3. Fonctions avancées

3.1 Changer de canal MIDI [CHANNEL]

• Pressez la touche CHANNEL puis tournez le "Data dial" ou les touches DEC/INC pour changer le canal MIDI en cours.

3.1.1 La valeur de canal par défaut est 01, et la gamme s'étend de 01 à—16。

3.2 Edition de voie et personalisation des rotatifs (KNOB FUNC.)

• Vous pouvez utiliser les rotatifs en face avant pour modifier les paramétres de son du canal courant.
• Avant d'ajuster le volume, observer l'indicateur LED pres des "KNOB FUNC." rotatifs:

Ce bouton place les rotatifs dans une des deux configurations suivantes:

1、Lorsque la LED est eteinte, les 8 rotatifs controles les fonctions indiquee au dessus de ceux-ci (par default).
2. Lorsque la LED brille, les 8 rotatifs controles les fonctions indiquée sous les rotatifs.

Astuce:

Vérifiez la compatibilité "General MIDI specification 1.0", de votre générateur sinon les réglages n'auront aucun effet.

• Programmer un rotatif:

1、Presse et maintenance la touche "KNOB FUNC."puis tournez le bouton que vous poulez programmermer, vous pourrez ensuite lui assigner un nouveau numéro de contrôleur. 13

2、Après la programation, relacher la touche FUNC."

"KNOB

Astuce

Pour de plus amples détails à ce sujet, voir l'apendice 5.1

Iorsque la led "KNOB FUNC." est eteinte les rotatifs agissent sur:

Rotatif	CUTOFF	RESONANCE	ATTACK	RELEASE	PAN	REVERB	CHORUS	TEMPO
Controe n°#	74	71	73	72	10	91	93	-
Default	64	64	64	64	64	40	0	120
Etendue gam	0-127	0-127	0-127	0-127	0-127	0-127	0-127	20-250

Astuces:

1. Si vous apareil externe ne prend pas en compte le message TEMPO ou n'est pas reglé convenablement, le TEMPO ne fonctionnera pas.
2. La gamme du TEMPO s'étend de 20-250.
3. Lorsque vous tournez le TEMPO, il envera des messages de midi clock. pour les arreter il faut faire un reset ou eteindre

lorsque la led “KNOB FUNC.” est eteinte les rotatifs agissant sur : mais vous pouvez programme d'autres n° de controller #:

Nom rotatif:	KN1	KN2	KN3	KN4	KN5, KN6, KN7, KN8
fonction rot	Expression	soufle	BANK MSB	BANK LSB	Expression
N° controle#	11	2	0	32	11
Par Default	127	127	0	0	127
Etend Gamme	0-127		0-127	0-127	0-127 0-127

3.3 Envoi d'initialisation sysx

3.3.1Envoi de "mise en marche GM" (GM ON)

Pressez "DRAWBAR" et "V.CURVE" en meme temps, le clavier enverra un message syst.exclusif de GM on (F0 7E 7F 09 01 F7).

En envoyant un message GM on, vous pouvez placer votre apparéil le mode GENERAL MIDI.

3.3.2 Envoi de "mise en marche XG" (XG ON)

Pressez "PROGRAM" et "TRANSPOSE" en meme temps, le clavier enverra un message syst.exclusif de XG on (F0 43 10 4C 00 00 7E 00 F7).

En envoyant un message XG on, vous pouvez placer votre apparéil dans le mode XG.

3.3.3 Envoi de "mise en marche GS" (GS ON)

Pressez "DRAWBAR" et "V.CURVE" en meme temps, le clavier enverra un message syst GS on (F0 41 10 42 12 40 00 7F 00 41 F7).

En envoyant un message GS on, vous pouvez placer votre apparéi dans le mode XG.

Astuce:

Certains logiciels on des problèmes avec lesmessages sysx, Soyez prudent en utilisant cette fonction.

3.4 Reglage de la courbe de sensibilitit (V.CURVE)

• Le boutonV.CURVE sert à régler la réponse du clavier à la velocité. Vous avez 4 courbes disponibles.

1、La courbe par défaut est normalle(NORM) le LCD affiche "0", et le LED V.CURVE LED est éteinte.
2、Pressez 1 fais V.CURVE, le LCD affiche “1”, montrant que la cou est changée en 1(HARD) raide en français et la LED V.CURVE brille.
3、Pressez 2 fois V.CURVE, le LCD affiche “2”, montrant que la coure est changée en 2(SOFT), douce en français et la LED V.CURVE brille.
4、Pressez 3ème fois V.CURVE, le LCD affiche “3”, montrant que la courbe est sur 3(WIDE), large en francias et la LED V.CURVE brille.
5、Pressez 4ème fois V.CURVE, le LCD affiche “0”, montrant que la courbe est revenu à 0 et la LED V.CURVE s'éteind à nouveau.

Avec la fonction SPLIT, Vous pouvez séparer le clavier UF en 2 parties gauche et droite, chaque partie ayant ses propre régages de canal.

3.5.1 Commencez par pré-régler le canal de gauche.
3.5.2 Pressezla touche SPLITpour activer la fonction, Et le clavier est séparé en deux à la note #F2(54), qui s'appele "point de SPLIT". split point.
3.5.3 Avec la fonction active vous ne pouvez plus maintainant régler que les paramétres de votre partie droite.
3.5.4 Pour changer le point de split, pressez sur "SPLIT" puis sur une touche du clavier pour indiquer votre nouveau point. Le numéro de la touche apparait sur le LCD. Relachez le "SPLIT" quand vous avez terminé la manoeuvre.

Astuces:

1. En jouant du clavier, les contrôles de Pitch bend, Modulation, pédale de sustain, pedale contrôleur, Controle de souffle, etc... agissant sur les deux sections séparées du clavier en même temps.
2. Vous ne pouvez régler les 2 parties de clavier sur le même canal MIDI.

Qaund vous activez la fonction, le clavier va assigner le canal immédiatement supérieur à la partie droite (la gauche garde le canal courant). mais, vous pourrez le changer après l'activation de la fonction SPLIT.
3. Dans le mode SPLIT, la fonction DUAL se désactive automatiquement. Vous ne pourrez activer le mode DUAL tant que le SPLIT sera actif.

3.6 Double (DUAL)

• En utilisant la fonction Dual, vous pouvez désirer et jouer deuxsons différents simultanément.

3.6.1 Choisir et régler la première voie.
3.6.2 activez la fontion DUAL en pressant “DUAL” puis désir et régler la seconde voie. Lorsque vous jouez en mode DUAL, vos notes et messages de canal sont envoyé en même temps sur deux canaux midi. (Par défaut vers les canaux midi 1 et 2).

Astuces:

1. En jouant du clavier, les contrôleles de Pitch bend, Modulation, pédale de sustain, pedale contrôleur, Controle de souffle, etc... agissant sur les deux canaux midi en même temps.
2. Vous ne pouvez régler les 2 parties de clavier sur le même canal MIDI.
   Qaund vous activez la fonction, le clavier va assigner le canal immédiatement supérieur

a la seconde voie. mais, vous pourrez le changer après avoir activé la fonction DUAL.

1. Dans le mode SPLIT, la fonction DUAL se désactive automatiquement Vous ne pourrez activer le mode DUAL tant que le SPLIT sera actif.

3.7 After touch (A.TOUCH) pression de canal

I'A.TOUCH est un pouvoir qui active la pression de canal.

3.7.1 En poussant sur A.TOUCH vous pouvez activer cette fonction qui permet que les messages de pression de touche sortent du clavier.

Note: Cette fonction n'est active qu'en alimentant avec l'adaptateur secteur.

3.8 tireettes d'orgue (DRAWBAR)

• Avec cette fonction, les curseurs CS0-CS8 se placent en mode tirette d'orgue.

3.8.1 quand DRAWBAR est enclenché CS0-CS8 agissant comme:

fonct curseur	CS0	CS1	CS2	CS3	CS4	CS5	CS6	CS7	CS8
Canal	Courrant	Courrant	Courrant	Current	Current	Current	Current	Current	Current
jeu d'orgue	16'	5 1/3'	8'	4'	2 2/3'	2'	1 3/5'	1 1/3'	1'
Controle n°#	12	13	14	15	16	17	18	19	20
val default	64	64	64	64	64	64	64	64	64
Val. gamme	127-0	127-0	127-0	127-0	127-0	127-0	127-0	127-0	127-0

Astuce:

Si vous générateur de son ne suporte pas le mode, tirette d'orgue cette fonction du clavier n'yra pas.

4. connection a un ordinateur

4.1 telecommande de sequencer

Il y a 6 boutons de commande de séquenceur. quand le clavier UF est branché à un ordinateur, vous pouvez utiliser ces boutons comme commande de syncro MIDI, pour les PLAY, REC, F.F., REW etc... dans votre logiciel.

4.1.1 les 6 boutons sont: Top, Rewind, Forward, Record, Stop, Play.

astuce!

1.Ces boutons ont besoin de réglages logiciels, et vous devrez faire les bons réglages dans votre logiciel avant de pouvoir les utiliser.

2.en enforcant 1 de ces boutons clavier allumé, le clavier va commencer à envoyer des messages MTC(MIDI timing clock). Pour stopper les MTC, faire un "Reset"ou éteingez puis rallumez le clavier.

1. le bouton "record" envoi des messages SYST exclusifs

certains logiciel ne les suporte pas, soignez donc vigilent.

4.2 droits de la route MIDI

• pressez sur "CHANNEL" et "DUAL" simultanément, le statut en cours. De la route midi sera visible sur le LED, puis utilisez les touches DEC/INC ou le data dial pourCHOISIR une autre route midi.

Trouble	Possible reasons and action to solve
Apres avoir allumé l'interr-upteur le clavier n'est pasallumé.	1. Vérifiez d'avoir bien connecté le clavier àmodule d'alimentation externe2. Si vous l'alimentez par le port USBVérifiez la connection USB, et assurez-vous quel'ordinateur hote soit allumé.
Pas de sons en jouantSur le clavier UF	1. Il ny a pas de sons DANS le clavier.Pour avoir du son vous nevez connecter le clavierà un générateur externe, ou vous pouvez égallemenuilliciel d'expandeur sur ordinateur.2. Vérifiez le volume dde sorite de votergénérateur et le systeme d'enceinte3.CVérifiez la connection MIDI (1.3)4. Vérifier le volume master du clavier (2.8)5. vérifiez le volume de canal du clavier (2.8)6. vérifiler le bouton Expression du canal (3.2)7. vérifier le bouton de durée d'attaque (3.2)8. assurez-vous d'avoir les bons régles dansvotre logarithiel de musique.9. Vérifiez la route MIDI du clavier. (4.2)10.Vérifiez la position de la pédale de ctrl(1.2)
son long et continu	1. Vérifiez la pédale de SUSTAIN2. Vérifiez la durée release du canal(3.2)。3. faire 1 All notes off(2.11) ou Reset (3.3)
Mauvais canal	générateu de son déréglé , tentez Initilize(3.3)ou Reset(2.3)
mauvais tonalité	vérifiez les fonction transpose et octave duClavier (2.9 , 2.10)。
télécommande du séquence.ne marche pas	Vérifiez que votre séquenceur accepte ces commandes, et les bons régles (voir à la section Syncdu manuel de votre logarithiel)
Ne peut régler le TEMPO	Vérifiez que votre séquenceur accepte ces commandes, et les bons régles (voir à la section Syncdu manuel de votre logarithiel)
Certains régles innopérants	is il est possible que votre apparéil ou logarithiel nésupporte pas ces fonctions
2 sons ensembles quandon joue une note	Voir la fonction DUAL du clavier (3.6)。
Ne peut changer de son	voir le livre de votre générateur de son en détailet régler convenablement lesBANK controller 0&32(3.2)。

5.3 Specifications

Keyboard

■UF5: 49 key keyboard (C1-C5), (Initial Touch/After touch)
■UF6: 61 key keyboard (C1-C6), (Initial Touch/After touch)
■UF7: 76 key keyboard (A-1-C6), (Initial Touch/After touch)
■UF8: 88 keys (A-1 - C7), Hammer Effect Keyboard (Initial Touch/After touch)

Functions
