ZERIUS 202 - Enceinte acoustique TRIANGLE - Notice d'utilisation et mode d'emploi gratuit

Marque	TRIANGLE
Modèle	ZERIUS 202
Type de produit	Enceinte acoustique
Type d'enceinte	Bass reflex
Nombre de voies	2
Sensibilité (dB/W/m)	91
Bande passante (+/-3 dB Hz-KHz)	50 - 20
Puissance admissible (W RMS)	100
Impédance minimale (ohms)	4
Dimensions de l'ébénisterie (mm)	970 x 220 x 295
Poids net (kg)	15
Compatibilité bicâblage / bi-amplification	Oui
Garantie	5 ans (premier utilisateur)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Respecter les polarités ; éviter les chocs ; ne pas exposer à l'humidité.
Protection de l'environnement	Recyclable ; déposer dans un point de collecte.

FOIRE AUX QUESTIONS - ZERIUS 202 TRIANGLE

Quelle distance minimale entre les enceintes pour une écoute stéréo ?

Il est recommandé de respecter un écart d'au moins 2 mètres entre les enceintes pour garantir un effet stéréo de qualité.

Comment brancher mes enceintes en bi-amplification ?

Retirez les plaques de connexion du bornier, puis reliez les bornes supérieures (médium/aigu) à un amplificateur et les bornes inférieures (grave) à un second amplificateur identique.

Puis-je placer l'enceinte près d'un téléviseur à tube cathodique ?

Oui, mais respectez une distance d'au moins 1 mètre pour éviter les perturbations de couleurs dues au magnétisme.

Quelle puissance d'amplificateur est recommandée ?

Il est préférable d'utiliser un amplificateur de bonne qualité et suffisamment puissant (100 W RMS) pour éviter la distorsion et protéger les haut-parleurs.

Comment optimiser le placement des enceintes dans une pièce ?

Évitez les coins, laissez au moins 40 cm entre le mur et l'enceinte, et jouez sur la distance au mur pour équilibrer graves et image sonore.

Quelle est la garantie de ces enceintes ?

Les enceintes TRIANGLE bénéficient d'une garantie de 5 ans à partir de la date d'achat, couvrant les défauts de fabrication. Elle est réservée au premier utilisateur avec facture.

Que faire en cas de bobinage brûlé ?

La garantie ne couvre pas les dommages dus à une surpuissance. Contactez le service après-vente pour une réparation payante.

Comment entretenir les enceintes ?

Nettoyez l'ébénisterie avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou solvants.

Quels câbles utiliser pour le branchement ?

Utilisez un câble de section suffisante, spécialement conçu pour enceintes acoustiques. Les câbles Haute Définition TRIANGLE sont recommandés. Employez des longueurs identiques pour les deux voies.

Où trouver plus d'informations sur l'installation ?

Consultez le site officiel www.triangle-fr.com ou le manuel de votre amplificateur A/V pour des conseils supplémentaires.

MODE D'EMPLOI ZERIUS 202 TRIANGLE

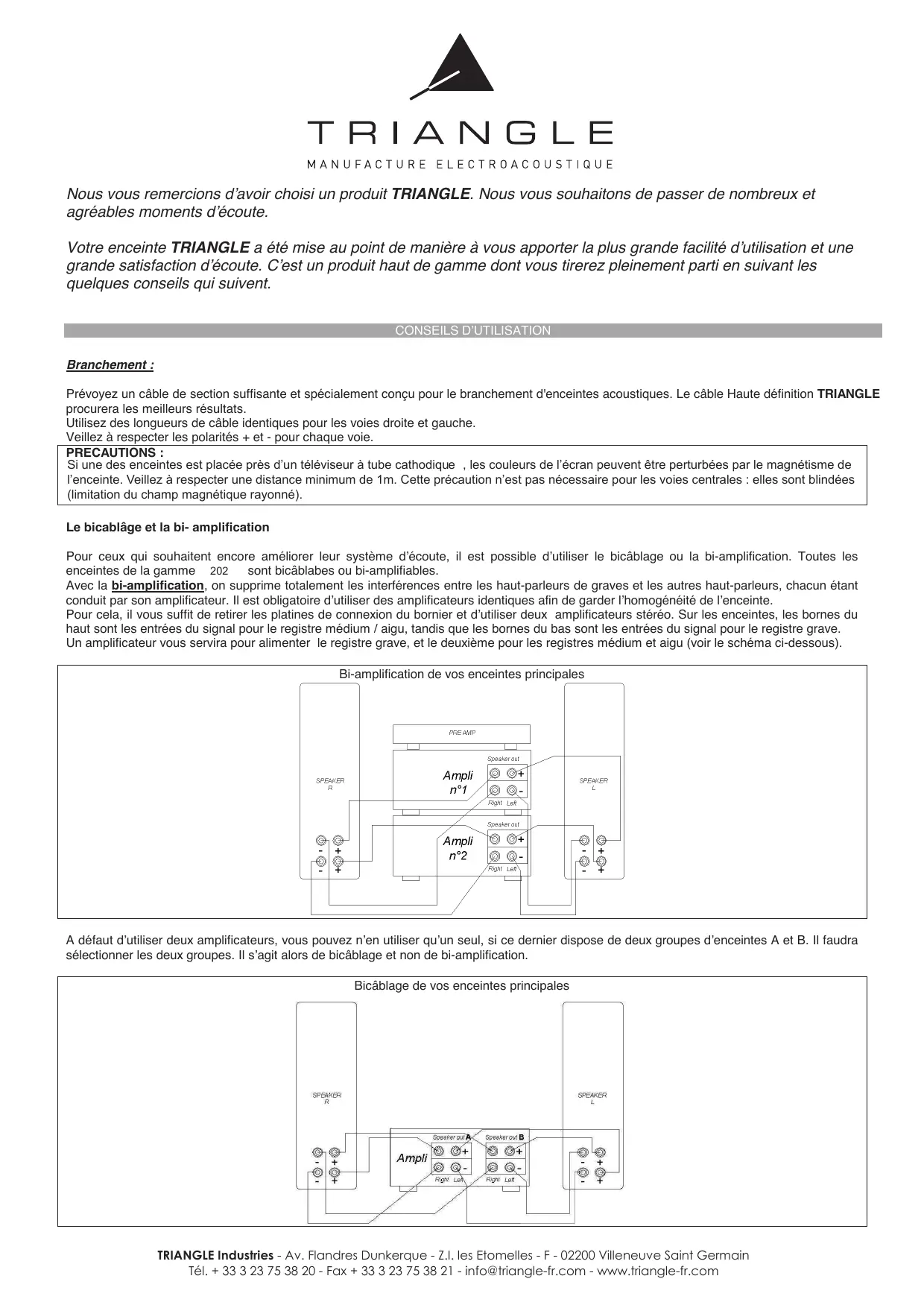

Nous vous remercions d'avoir choisi un produit TRIANGLE. Nous vous souhaitons de passer de nombreux et agréables moments d'écoute.

Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. C'est un produit haut de gamme dont vous tirerez pleinement parti en suivant les quelques conseils qui suivent.

Branchement :

Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Le câble Haute Définition TRIANGLE procurera les valeurs résultats.

Utilisez des longueurs de cable identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie.

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1m. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

Le bicablage et la bi-amplification

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bicâblage ou la bi-amplification. Toutes les enceintes de la gamme 202 sont bicâblables ou bi-amplifiables.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

Pour cela, il vous suffit de retarder les plaques de connexion du bornier et d'utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium/aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave. Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

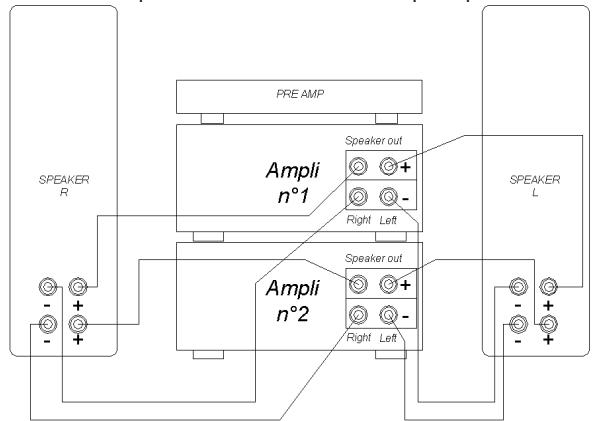

Bi-amplification de vos enceintes principales

A défaut d'une utilisation simultanée des deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bicâblage et non de bi-amplification.

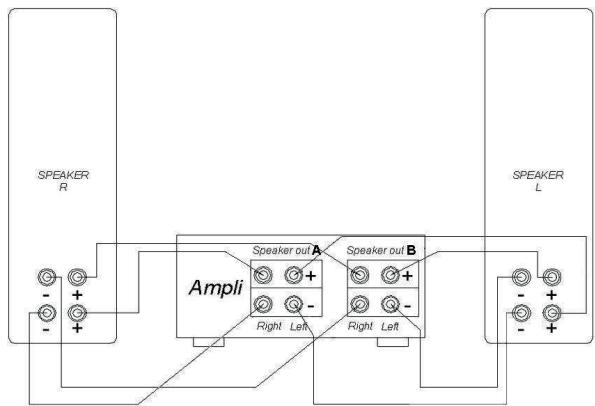

Bicâblage de vos enceintes principales

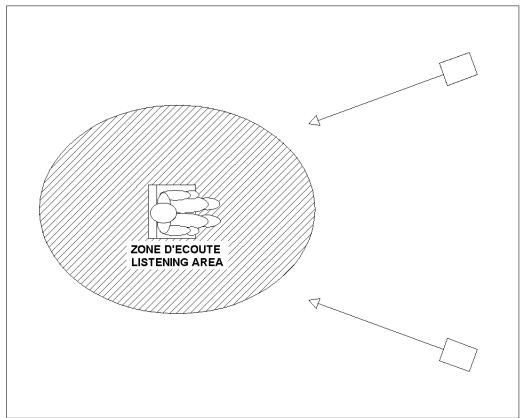

Placement pour la stéréo :

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Notre zone d'écoute ne doit pas être trop proche des enceintes : minimum 2m. L'écart entre les enceintes doit être au minimum de 2 m pour garantir un effet stéréo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles "diffusent" dans le sens de la longueur de la pièce.
• Evitez le placement dans les coins de la pièce, ils favorisent l'excitation des résonances propres à la pièce. Laissez un espace minimum de 40cm entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté

pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image) et inversement une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce).

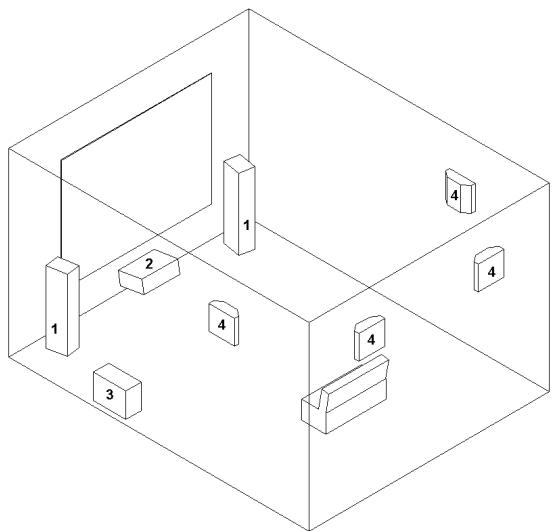

Placement pour le home cinema :

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe placement pour la stéréo).

• La voie centrale est à placer sur la même ligne formée par les deux enceintes principales.
• L'utilisation d'un caisson de grave est particulièrement recommandée en home cinéma pour pouvoir restituer le canal des effets spéciaux dans l'extrême grave enregistré sur les supports tels que les DVD audio ou vidé -dessus de

cette fréquence, il faut décaler le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonances désagréables.

• Il est conseilé de placer les voies arrières entre 1, 5m et 2m de hauteur. Elles sont là pour restituer une ambiance, l'auditeur ne doit pas les localiser.

Vous trouvez toutes les autres indications pour paramétrer ou installation dans votre manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité (le résultat n'en sera que meilleur) et de puissance suffisante. Il est préférable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va cramer et mettre sérieusement en danger la vie de vos haut-parleurs. Enfin, sachez qu'un bouton de volume en position médiane ne signifie aucunement que l'amplificateur n'est qu'à la « moitié » de sa puissance. Cela dépend d'abord de la sensibilité de ses entrées et du niveau de sortie de la source utilisée.

Pour toute information complémentaire sur l'installation de votre système, vous pouvez consulter notre site internet : www.triangle-fr.com

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte résultat de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, écrasement etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Protection de l'environnement :

• Notre produit contient de nombreux matériaux valorisables ou recyclables
• Confier celui-ci dans un point de collecte.

SPECIFICATIONS TECHNIQUES	ANTAL 202	ZERIUS 202
Type	Bass reflex	Bass reflex
Nombres de voies	3	2
Sensibilité (dB/W/m)	91	91
Bande passante(+/-3dB Hz-KHz)	50-20	50-20
Puisance admissible (W Rms)	120	100
Impédance minimum (ohms)	4,5	4
Dimensions ébénisterie (mm)	1080 x 220 x 297	970x220x295
Poids net (Kg)	20	15

SPECIFICATIONS TECHNIQUES	COMETE 202	SEXTAN 202
Type	Bass reflex	Bass reflex
Nombres de voies	2	2
Sensibilité (dB/W/m)	91	91
Bande passante(+/-3dB Hz-KHz)	55-20	60-20
Puisance admissible (W Rms)	80	80
Impédance minimum (ohms)	4	4
Dimensions ébénisterie (mm)	400x220x297	200x500x314
Poids net (Kg)	7,5	9,5
