MODE D'EMPLOI METEOR 0.1 TC TRIANGLE

Manufacture Electroacoustique Française

Owner's manual

TRIANGLE

Manufacture Electroacoustique Française

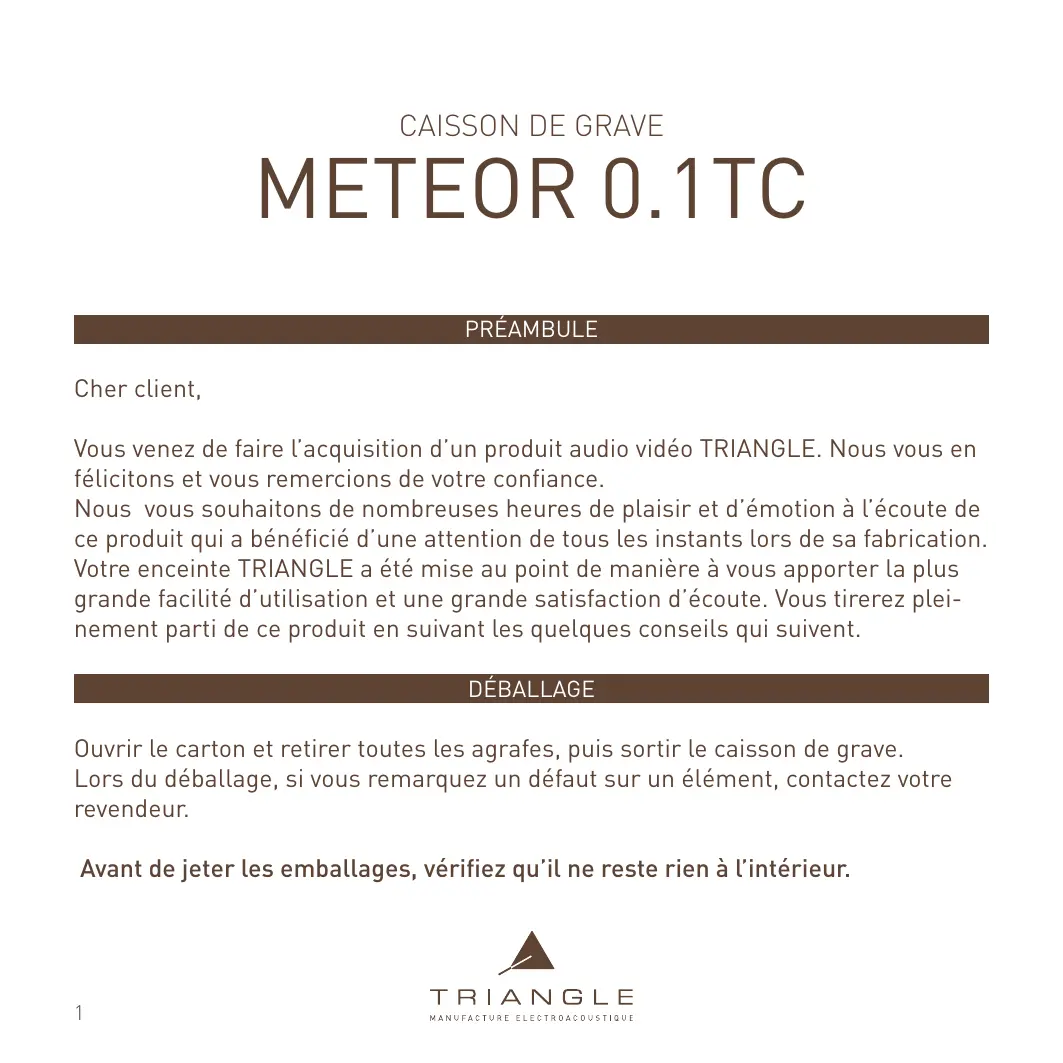

CAISSON DE GRAVE

METEOR 0.1TC

PREAMBULE

Cher client,

Vous venez de faire l'acquisition d'un produit audio video TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de理論 et d'emotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication.

Votre enceinte TRIANGLE a eté mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

DÉBALLAGE

Ouvrir le carton etPTRirer toutes les agrafes,puis sortir le caisson de grave.

Lors du déballage, si vous remarquez un defaulted sur un élément, contactez votre revendeur.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

PRECAUTIONS D'INSTALLATION

Avant l'installation :

Avant de procéder à tout branchement sur votre installation, mettez tous les appar- reils hors tension. Veillez toujours àmettre l'interrupteur sur OFF avant de retarder ou de brancher des câbles de connexion. Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Déplacement de l'appareil :

Toujours débrancher le cordon d'alimentation et déconnecter les cables de connexion entre tous les autres composants audio lors du déplacement de l'appareil. Ceci afin d'éviter tout court-circuit ou l'endommagement des prises et des cables de connexion.

Avant demettre l'appareil en marche:

Vérifier une dernière fois si toutes les connexions sont bonnes et si les boutons de volume sont au minimum.

Emplacements à éviter :

Evitez de placer votre caisson à proximé des lieux humides, exposé à un enso-leillement excessif, et placez-le dans un endroit tempéré.

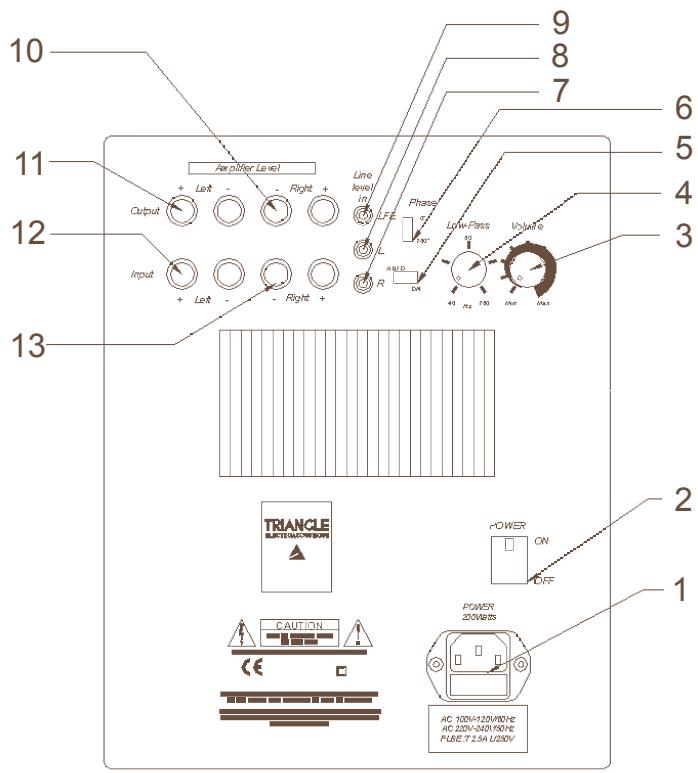

1. Prise secteur et portefusible
2. Marche / Arret
3. Volume
4. Réglage de la fréquence de coupure [40-160 Hz]
5. Auto / Remote
6. Sélection phase 0 - 180^
7. Entrées bas niveau R (droit)
8. Entrées bas niveau L (gauche)
9. Entrées bas niveau sans filtrage
10. Sorties haut niveau R (droit)
11. Sorties haut niveau L (gauche)
12. Entrées haut niveau L (gauche)
13. Entrées haut niveau R (droit)

BRANCHEMENTS

Avant de procéder à tout branchement sur votre installation, mettez tous les apparêils hors tension.

En cas de doute sur le mode de raccordement à votre installation, nous vous conseillons de contacter votre revendeur/agréé.

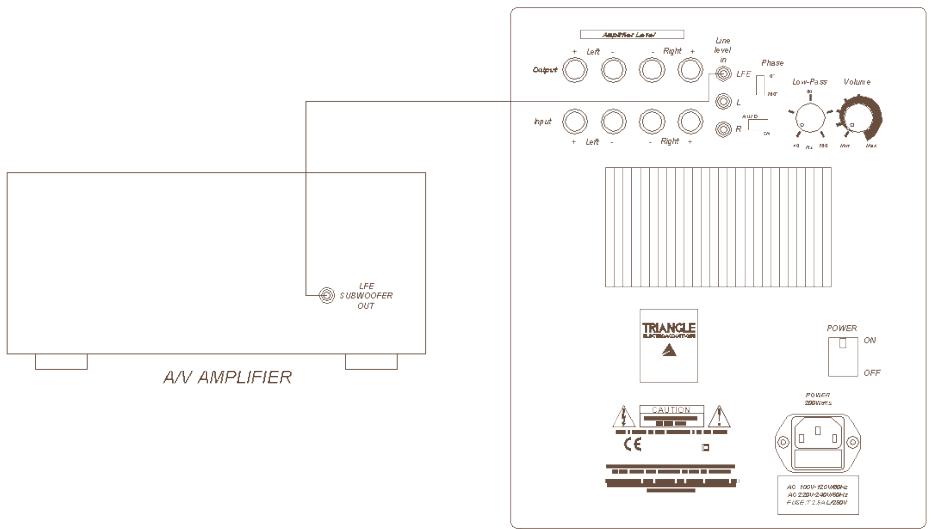

Branchement à un amplificateur audio-video multi-canaux:

Utilisez de préférence la sortie SUBW00FER ou LFE avec une prise RCA et reliez celle-ci à une des deux entrées (R ou L) Low-pass dites bas niveau de votre caisson.

SUBWOOFER

Branchement à un amplificateur stéreo :

Vous pouvez utiliser :

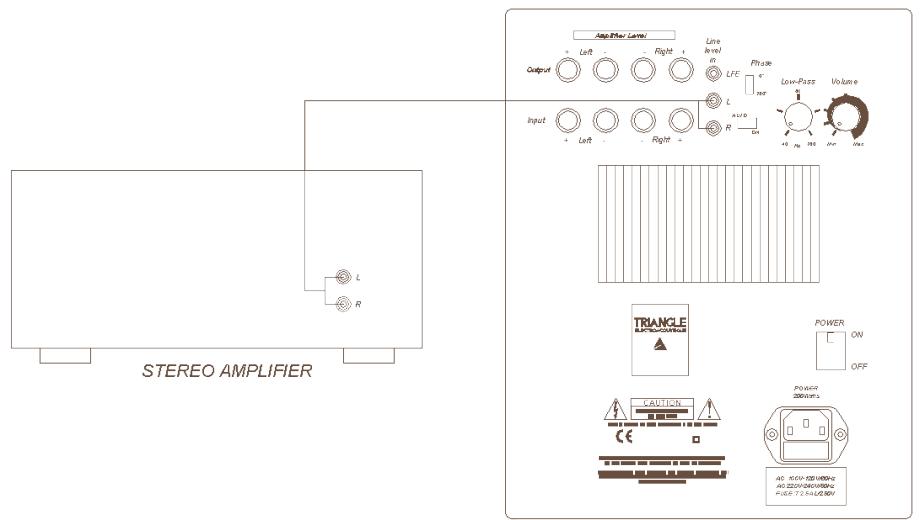

• soit, une sortie PRE-OUT (R + L) de votre préamplificateur ou de votre amplificateur intégré stéreo (voir le manuel d'utilisation de votre apparéil) et la relier aux entrées bas niveau RCA R + L ,

SUBWOOFER

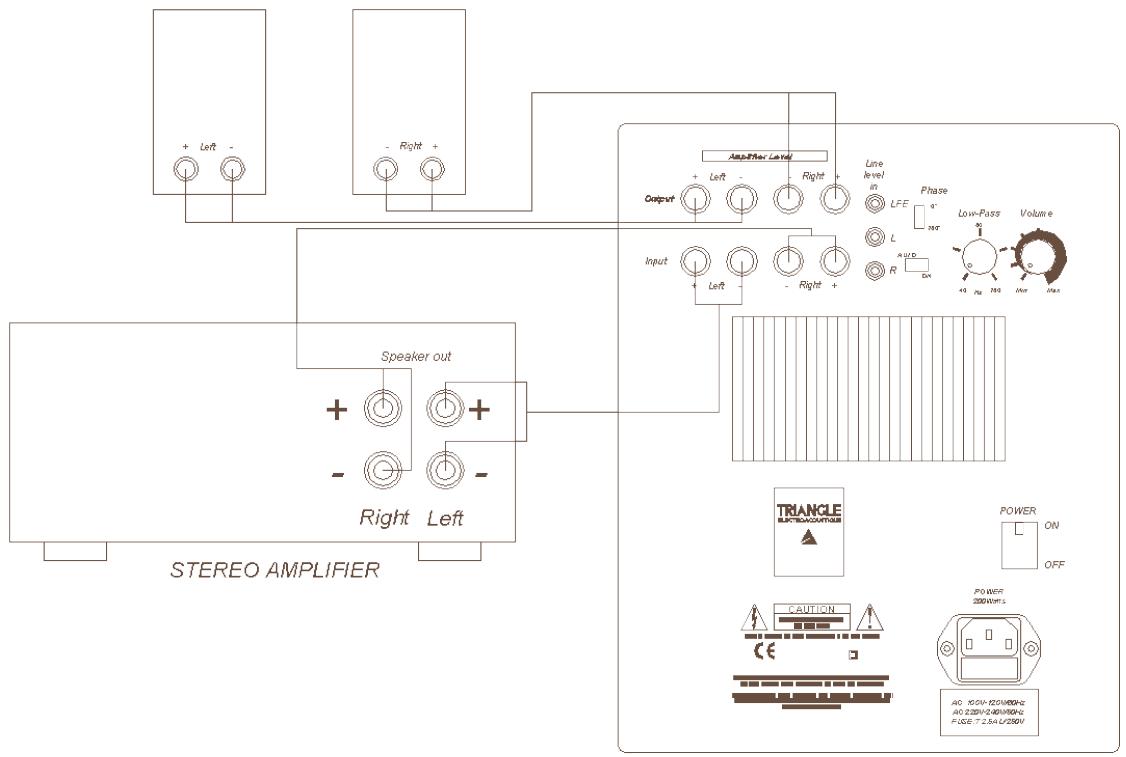

• soit les entrées haut niveau du caisson qui permettent de se connecter directement sur les sorties haut-parleurs de votre amplificateur stéreo. Pour cela utilisez du cable de qualité hi-fi (cuivre pur de diamètre minimum 1.5mm). Lors du branchement, il est primordial pour la cohérence du résultat final, de veiller à bien respecter les polarités Les bornes rouges + du caisson sont à brancher aux bornes rouges + de votre amplificateur. De même, les bornes noires - du caisson sont à brancher aux bornes noires - de votre amplificateur.

SUBWOOFER

TRIANGLE
MANUFACTURE ELECTROACOUSTIQUE

MISE SOUS TENSION

La mise sous tension s'effectue de la maniere suivante :

• Vérifiez une的最后一 fois fois si toutes les connexions sont bonnes et si les boutons de volume sont au minimum (caisson et amplificateur).
• Connectez la prise secteur (après avoir vérifié que votre tension secteur correspond bien à cette de l'appareil 230 V ou 120 V).
• Choisissez la position de l'interrupteur de selection Auto/Remote sur Remote (pour désactiver la mise en route automatique et utiliser la télécommande pour l'allumer) ou Auto (pour activer la mise en route automatique).
• Basculez l'interrupteur On/OFF sur « ON »
• Réglez les boutons de volume, de fréquence et de phase (voir Réglages).

Remarque : Coupez l'alimentation du caisson au moyen de l'interrupteur secteur lorsqu'il n'est pas utilisé pendant plusieurs jours.

PLACEMENT ET RÉGLAGES

Placez votre caisson de grave dans la zone d'écoute avant (si possible entre les deux enceintes principales) pour une meilleure restitution sonore. Cependant ne le collez pas à votre télévisueur, le haut-parleur équipant le caisson de grave n'est pas blinédé.

Ce caisson de grave peut s'associer parfaitement avec n'importe quel type d'enceinte.

Le réglage idéal est celui qui correspond à une reproduction des graves réalisée et s'harmonisant le plus possible avec vos enceintes principales. On ne doit pas « sentir » le caisson, les graves doivent semblervenir des enceintes principales.

L'utilisation du commutateur d'inversion de phase peut s'avérer utile dans la recherche du résultat optimal. Ce commutateur a pour fonction d'inverser la phase des signaux acoustiques émis par le caisson de grave.

En fonction du positionnement du caisson dans la piece d'écoute par rapport aux enceintes principales, l'inversion de la phase du caisson peut aider à retrouver une(Meilleure) cohérence dans la réponse globale du système aux fréquences graves.

Nous vous recommendons de procéder à différents essais afin de tracer le réglage qui vous satisfera le plus. Vous pouvez utiliser un disque que vous connaisssez bien et étudier le comportement du résultat en fonction de vos goûts et de vos aspirations.

Utilisation du filtrage interne au caisson :

Le réglage d'accord en fréquence, avec les enceintes principales, se fait à l'aide du potentiamètre « LOW PASS ». Le réglage s'effectue dans la plage de fréquence contenu entre 50Hz et 160Hz. Les premiers essais s'effectueront en positionnant le potentiamètre de réglage entre 50Hz et 80Hz avec des enceintes principales de gros volume, entre 80Hz et 160Hz pour des enceintes de petit volume.

Utilisation du filtrage de l'ampli A/V :

Vous pouvez utiliser votre amplificateur A/V (si celui-ci le permet) pour le filtrage des fréquences graves du caisson. Positionner le bouton de volume au 3/4 . C'est à partir de votre amplificateur A/V que vous effectuerez les réglages (reportez-vous à la notice d'utilisation de votre apparèil à la rubrique réglage du mode subwoofer et de la fréquence de croissement).

L'entrée à utiliser sur votre caisson est LFE (entree RCA jaune). Ainsi, le signal ne passepas par le filtrage intégré au caisson, mais directement à l'amplification.

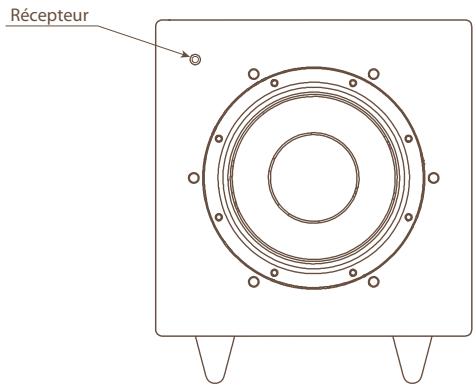

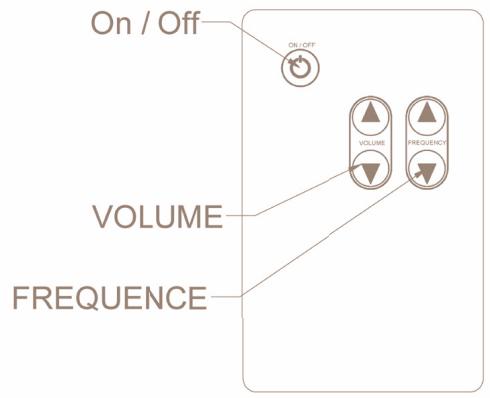

UTILISATION DE LA TÉLÉCOMMANDE

La télécommande vous permet de contrôler la mise en route et l'extinction, le volume et la fréquence de coupure. Quand vous utilisez la télécommande, toujours la diriger le récep-teur situé en façon du caisson.

NETTOYAGE DU CAISSON

Nettoyez avec un linge doux et n'utilisez jamais de détergent, ni de solvant, vous risquériez d'abimer la finition de votre caisson.

RECYCLAGE

Protection de l'environnement :

Votre produit contient de nombreux matériaux valorisables ou recyclables. Confier celui-ci dans un point de collecte.

EN CAS DE PANNE

Si l'appareil ne fonctionne pas correctement, vérifiez les points écuminérés ci dessous. Si le problème persististe, il peut y avoir un mauvais fonctionnement. Débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

SYMPTÔME	CAUSE	REMÈDE
Le caisson ne fonctionne pas	Il n'y a pas de tension qui alimente votre caisson	Vérifiez dans l'ordre : •si l'interrupteur est sur REMOTE ou AUTO •si le cable secteur est branché •si la prise secteur est fonctionnelle
Le caisson ne produitaucun son	Il n'y a pas de signal enentree de votre caisson	Vérifiez dans l'ordre : •si le caisson est bien relié à votre amplificateur •si vous amplificateur A/V ou stéréo est allumé •si vous amplificateur A/V ou stéréo dispose d'une source musicale qui est en fonction (CD, DVD...) •si le signal envoyé par l'amplificateur A/V n'est pas trop faible ou si la fonction subwoofer n'est pas sur NO (voir le manuel de votre appareil)
Le niveau sonore estfaible, bien que le boutonde volume du caisson soitau maximum	Mauvais réglage sur l'amplificateur A/V	Vérifier les réglages du subwoofer au niveau de l'amplificateur A/V (voir le manuel de votre appareil)
Le caisson de grave secoupe sur les fortés.	Le niveau sonore demandé au caisson est trop im- portant et la protection intégrée à l'électronique entre en fonctionnement	Diminuez le niveau sonore (soit sur l'amplificateur A/V ou directement sur le caisson)
Le caisson s'est coupéinstantanément lors de lapremière mise en route.	Le fusible secteur a grillé	La tension sélectionnée sur l'électronique de votre caisson (230V ou 120V) ne correspond pas à votre tension secteur.

Ne jamais ouvrir le caisson sous peine de risques d'electrocution.
Ne replacer le fusible secteur endommagé que par un fusible aux spécifications identiques.

CHARACTERISTIQUES TECHNIQUES	CAISSON DE GRAVES
Diamètre du haut-parleur	210mm
Bande passante totale	35-160 Hz
Fréquence de coupure filtre	40/160 Hz
Puisance amplificateur RMS	100 W
Phase	0 - 180°
Entrées	Haut et bas niveau G&D
Sortie	Haut niveau
Blindage magnétique	Non
Dimensions (HxLxP)	370x320x340
Poids	14,5 Kg

Pour toute information complémentaire sur l'installation de votre système, vous pouvez consulter notre site Internet :

www.triangle-fr.com

OWNER'S MANUAL P.12 - P.23

MANUEL DE L'UTILISATEUR P.1-P.11

BENUTZERHANDBUCH P.24 - P.35

ACTIVE SUBWOOFER

METEOR 0.1TC

PREAMBULE

Dear Customer,

Environnement protection :

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans [Amplificateur 2 ans]. Cette garantie prend effet a partir de la date d'achat et couvre tous les defaults de fabrication ou les dommages que pourraient subir votre enceinte, résultats de ces mêmes defaults. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat pour des raisons de sécurité.

Elle n'est pas transmissible en cas de revente dudit produit.. De plus elle cesserait de plein droit en cas de panne resultant d'un mauvais traitement ou de mauvaises manipulations.

• Bobine brûlée par excess de puissance
• Toute panne résultat d'une utilisation à des fins professionnelles (sonorisation, public-adress, etc.)
• Toute panne résultat d'une exposition dans une piece trop humide
• Membrane creve ou arrachée
  Dôme ou cône écrasé
• Suspension déchirée
• Toute panne résultat d'un choc mécanique (chute, écrasement etc.)
• Toute panne résultat de l'intervention d'une personne non habilité par Triangle
• Impacts sur l'ébensisterie (rayures, écrasements, chocs divers)

NOTE ON THE WARRANTY

Création et design par TRIANGLE, France
