Type d'appareil	Bateau radiocommandé
Alimentation	Moteur thermique 0,15 à 0,20 cc (15cc approx.)
Échelle	Non précisé
Matériau de la coque	Plastique renforcé
Longueur	Non précisé
Largeur	Non précisé
Type de propulsion	Hélice
Type de radiocommande	2,4 GHz ou fréquence classique (non précisé)
Nombre de canaux	2 canaux (direction et gaz)
Accessoires inclus	Pièces de rechange, outils de maintenance
Maintenance	Entretien régulier recommandé, remplacement des pièces usées
Montage	Assemblage partiel requis
Mode d'emploi	Multilingue (Japonais, Anglais, Allemand, Français, Espagnol)
Type de moteur	Moteur thermique 2 temps
Réservoir carburant	Non précisé
Vitesse maximale	Non précisé
Poids	Non précisé
Version	GP Version

FOIRE AUX QUESTIONS - GP AIR STREAK 500 KYOSHO

Comment démarrer le moteur du KYOSHO GP AIR STREAK 500 ?

Assurez-vous que le réservoir de carburant est plein. Activez la radio, ouvrez la valve de carburant, puis tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, assurez-vous que la bougie d'allumage est en bon état et qu'elle est correctement installée. Vérifiez également les connexions électriques.

Comment régler la richesse du mélange de carburant ?

Utilisez la vis de réglage de la richesse située sur le carburateur pour ajuster le mélange. Tournez dans le sens des aiguilles d'une montre pour enrichir le mélange et dans le sens inverse pour l'appauvrir.

Quelle huile dois-je utiliser pour le moteur ?

Utilisez une huile spécialement conçue pour les moteurs à combustion interne, généralement un mélange d'huile 2 temps à un ratio de 25:1 avec l'essence.

Comment effectuer l'entretien régulier du KYOSHO GP AIR STREAK 500 ?

Effectuez un nettoyage régulier du moteur et des composants, vérifiez le serrage des vis, changez l'huile et inspectez les pièces d'usure comme les bougies et les filtres.

Que faire si le modèle ne répond pas à la télécommande ?

Vérifiez les piles de la télécommande, assurez-vous que le récepteur est correctement alimenté et que les connexions sont sécurisées.

Comment régler la direction du KYOSHO GP AIR STREAK 500 ?

Utilisez les tiges de direction pour ajuster l'alignement des roues avant. Assurez-vous que le servo de direction fonctionne correctement.

Quel est le temps de vol moyen du KYOSHO GP AIR STREAK 500 ?

Le temps de vol moyen est d'environ 10 à 15 minutes selon le type de carburant et le réglage du moteur.

Comment stocker le KYOSHO GP AIR STREAK 500 après utilisation ?

Stockez le modèle dans un endroit sec et frais. Vidangez le carburant du réservoir et nettoyez toutes les pièces pour éviter la corrosion.

MODE D'EMPLOI GP AIR STREAK 500 KYOSHO

Peut-être utilisé comme clé à bougie.

Puede utilizarse como llave de bujías

Avant l'assemblage, veuillez lire les points suivants attentivement:

Lisez d'abord complètement cette notice ; ainsi vous aurez un aperçu du déroulement et vous orienterez moins. Vérifiez ensuite le contenu du kit.

Si jamais il y a des pièces manquantes, adressez-vous directement à votre magasin spécialisé ou au distributeur Kyosho dans votre pays.

• Ne confondez pas les vis et les petites pièces! Vérifiez-les à l'aide des illustrations dans chaque plage de montage, puis assemblez-les. Lorsque you serrez une vis autotaraudeuse:

Serrez jusqu'à ce que la pièce à monter soit bien installée. Pourtant, veillez à ne pas trop la serrer puisque vous risquez d'abîmer le filtre dans la pièce.

Comment dire les instructions:

A: Numéro de la plage de montage et le nom de la pièce à assembler. B: Numéro de référence de la pièce, nom, illustration en grandeur réelle et quantité utilisée. C: Toutes les pièces, exceptées les vis, sont identifiées par un numéro de référence. Pour l'achat de pièces de rechange, trouvez ce numéro dans la liste pour pièces de rechange à la fin de cette notice. Tout à gauche de cette même liste, vous trouvez ainsi le numéro de commande correspondant. D: Cette notice utilise des icônes dans les plages de montage. Référez-vous au bas de chaque page pour savoir leur signification.

Liste des symboles à respecter lors du montage:

La pièce doit pouvoir pivoter autour de la vis.

Applique de la colle Époxy

Collez avec de la colle cyanoacrylate.

Coupez la partie grisée.

Applique du frein filet.

Applique liquido fixateur nillos.

Assemblez dans l'ordre indiqué.

Assemblez dans l'ordre indiqué.

Doit être acheté séparation!

Percez des trous dans le Ø indiqué.

Assemblez dans l'ordre indiqué.

Assemblez dans l'ordre indiqué.

Applique du frein fillet.

Applique liquido fijatomillos.

Aligner les parts, then glue.

Aligner les pièces, puis coller.

S'assurer que l'eau ne puisse s'infiltrer à l'intérieur de la coque.

Position du centre de la coque pour le côté de poussée.

Side Thrust

Seitenzug

Côté de poussé

Incidence latérale

Ldara/Rudder

Collez avec de la colle cyanoacrylate.

Applique de la colle Époxy

La pièce doit pouvoir pivoter autour de la vis

Assemblez dans l'ordre indiqué.

La pièce doit pouvoir pivoter autour de la vis.

Collez avec de la colle cyanoacrylate.

Desserrer la vis comme indiqué par la flèche, aligner le trou, puis visser.

Assemblez dans l'ordre indiqué.

Washer

Scheibe

Rondelle

Arandela

5mm

Nut

Mutter

Ecrou

Tuerca 5mm

Silicone Tube

Silikonschlauch

Durite silicone

Tubo Silicona

Cut off.

Abschneiden

Découper

Cortar

Silicone Tube

Silikonschlauch

Durite silicone

Tubo Silicona

Serrer écrou de 5mm

afin que ④ 3 rouge comme indiqué

La pièce doit pouvoir pivoter autour de la vis.

Assemblez dans l'ordre indiqué.

S'assurer que l'eau ne puisse s'infiltrer à l'intérieur de la coque.

Collez avec de la colle cyanoacrylate.

Collez avec de la colle cyanoacrylate.

Assemblez dans l'ordre indiqué.

Coupez la partie grisée.

Percez des trous dans le O indiqué.

Applique l'adhésif sans laisser d'ouverture.

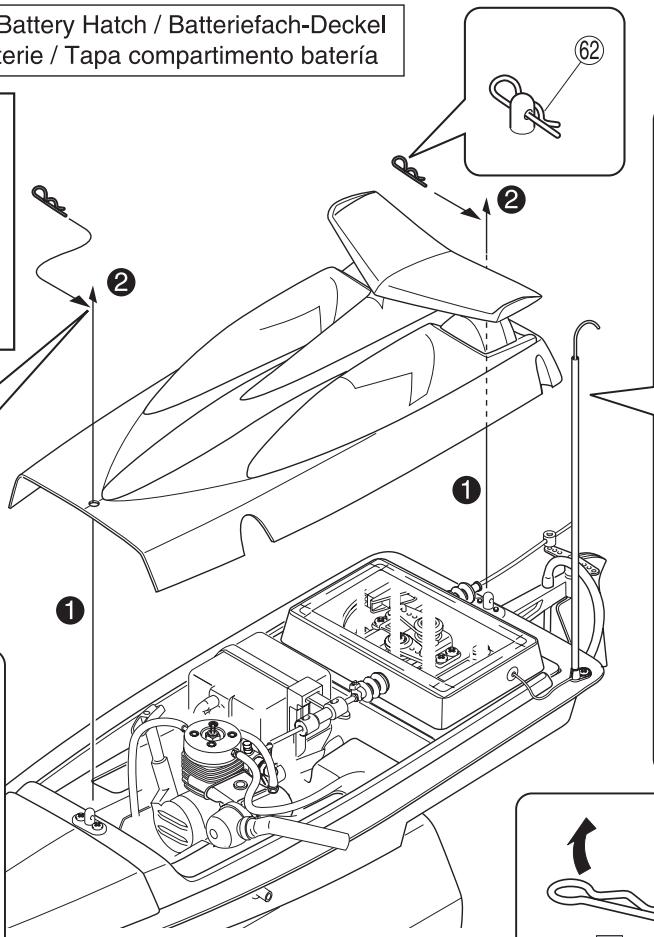

Retirer la protection plastique

Goupille de carrosserie

Clip carrosserie

SHICONTHU

Silicon Tube

Silikonschlauch

Durite silicone

Tubo Silicona

Cut off.

Abschneiden

Découper

Cortar

S'assurer que l'eau ne puisse s'infiltrer à l'intérieur de la coque.

Collez avec de la colle cyanoacrylate.

Appliquez de la colle Époxy
