MODE D'EMPLOI EP FAZER KYOSHO

IMPORTANT: Maniez les outils avec prudence!

Coupe le long de lignes courbées. Pour les carrosseries.

Un must! Permet de faire des trous de 1 15mm sans effort! Idéal pour les carrosseries.

Clé en croix (petit)

Avant l'assemblage, veuillez lire les points suivants attentivement:

Lisez d'abord complètement cette notice ; ainsi vous aurez un aperçu du déroulement et pourriez vous orienter. Vérifiez ensuite le contenu du kit.

Si jamais il y a des pièces manquantes, adressez-vous directement à votre magasin spécialisé ou au distributeur Kyosho dans votre pays.

• Ne confondez pas les vis et les petites pièces! Vérifiez-les à l'aide des illustrations dans chaque plage de montage, puis assemblez-les. Lorsque vous serrez une vis autotaraudeuse:

Serrez jusqu'à ce que la pièce à monter soit bien installée. Pourtant, veillez à ne pas trop la serrer puisque vous risquez d'abîmer le filet dans la pièce.

Comment dire les instructions:

A: Numéro de la plage de montage et le nom de la pièce à assembler. B: Numéro de référence de la pièce, nom, illustration en grandeur réelle et quantité utilisée. C: Toutes les pièces, exceptées les vis, sont identifiées par un numéro de référence. Pour l'achat de pièces de rechange, trouvez ce numéro dans la liste pour pièces de rechange à la fin de cette notice. Tout à gauche de cette même liste, vous trouvez ainsi le numéro de commande correspondant. D: Cette notice utilise des icônes dans les plages de montage. Référez-vous au bas de chaque page pour savoir leur signification.

Assemble in the specified order. In der angegebenen Reihenfolge zusammenbauen. Assemblez dans l'ordre indiqué. Realice el montaje en el orden indicado.

Ensure smooth, non-binding movement when assembling. Das Teil muß sich leicht bewegen lassen. La pièce doit pouvoir pivoter autour de la vis. Asegúrese que la pizza se pueda superponer.

Apply threadlocker (screw cement). Verwenden Sie Schraubensicherungslack. Appliquer du frein fillet. Aplique liquido fijatornillos.

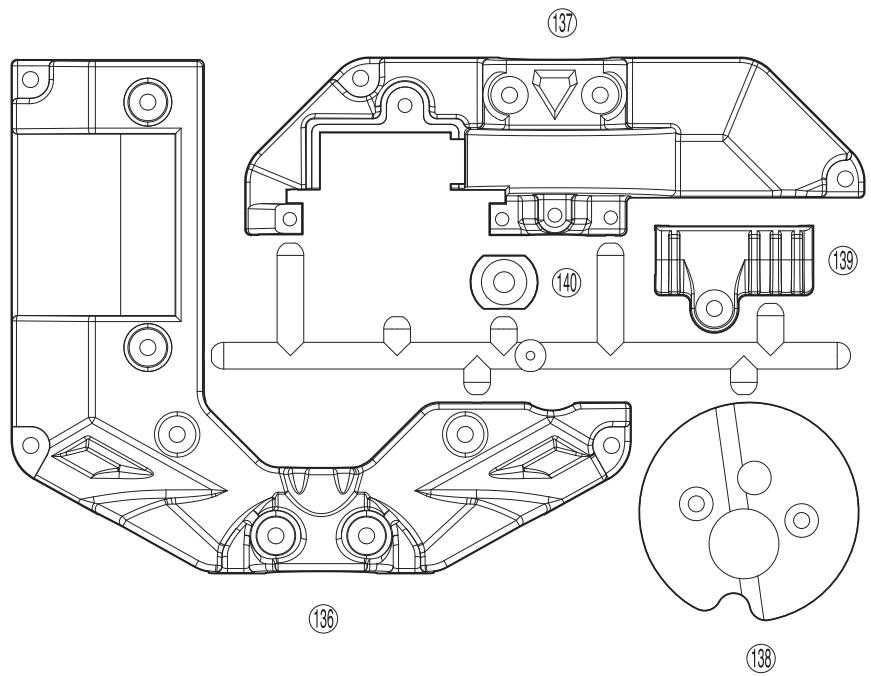

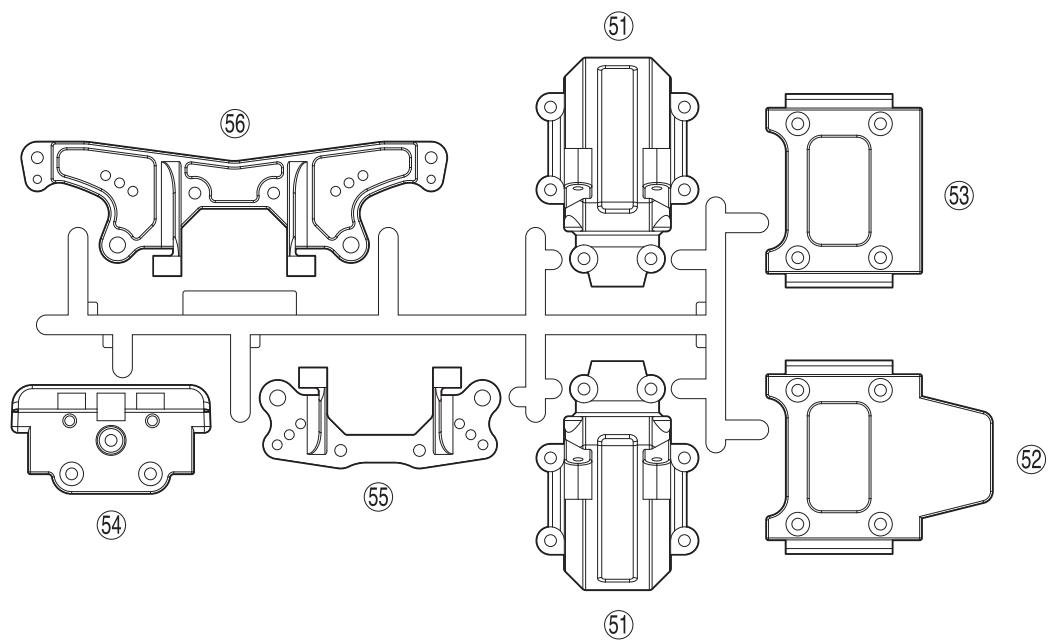

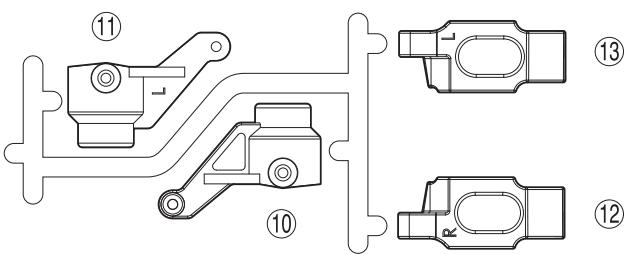

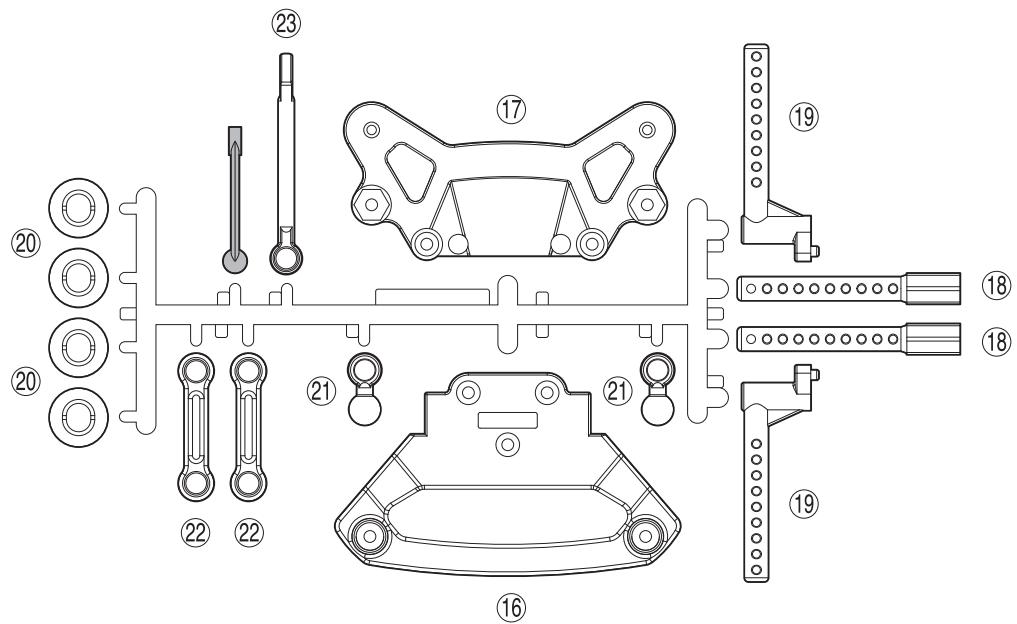

Grus to

Appliquez de la graisse.

Assemble as many times as specified. Sooft wie angegeben zusammenbauen. Assemble alsso souvent qu'indiqué. Repita las vezes signaladas.

Cut off excess. Überschüssiges Material abschneiden. Coupez l'excès. Corte el sobrante.

Apply instant glue (CA glue, super glue). Verwenden Sie Sekundenkleber. Collez avec de la colle cyanoacrylate. Aplique pegamento cianocrilato

Apply rubber type glue. Gummikleber. Collez avec de la colle à caoutchouc. Aplicar cola de contacto.

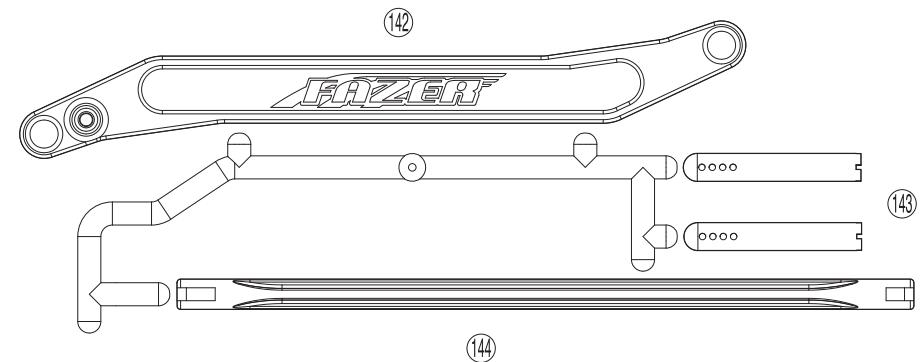

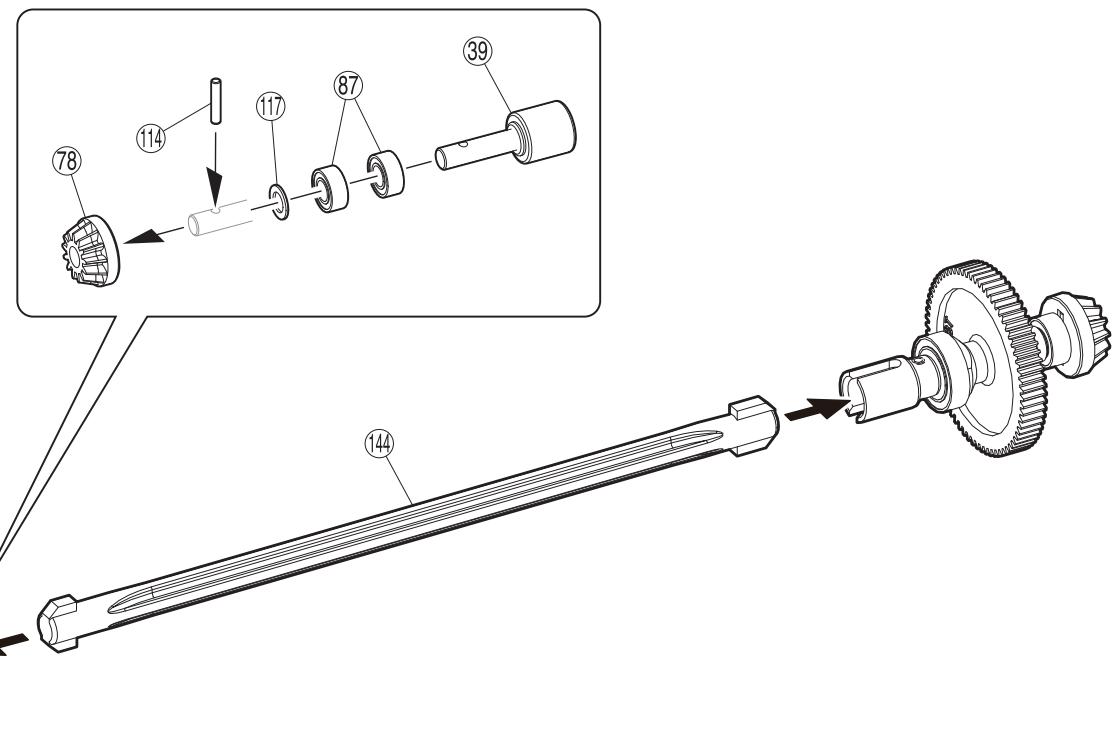

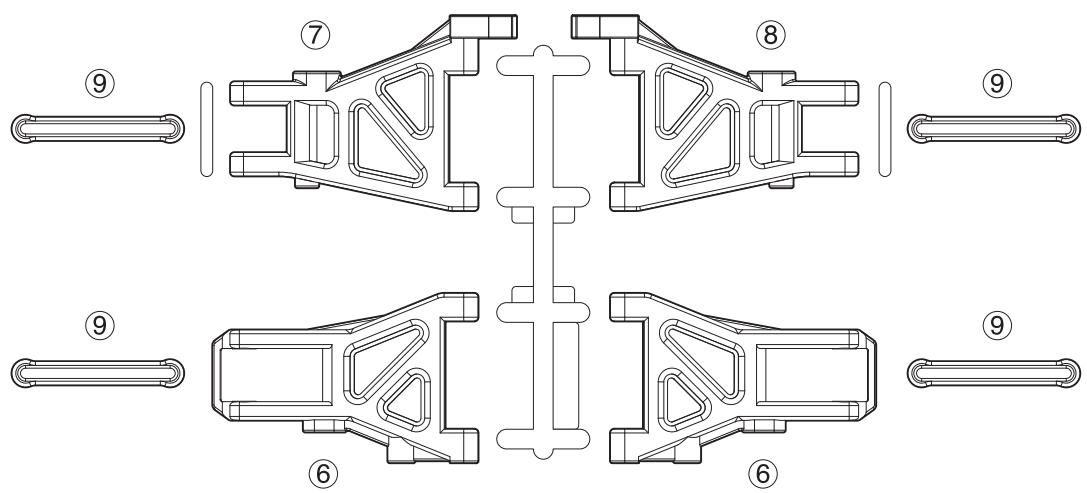

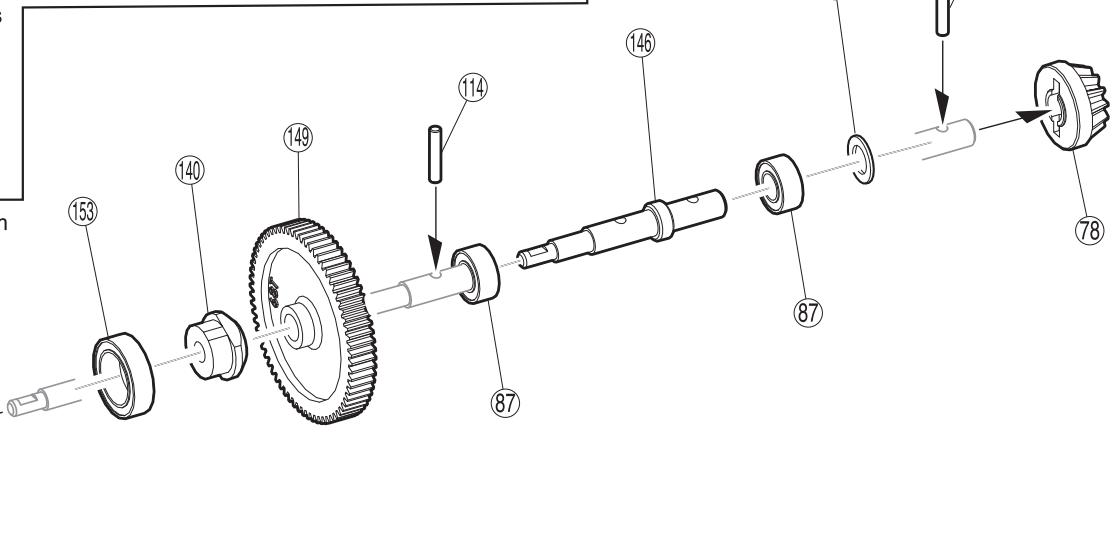

2 Lé à dévelop / rear differential / hintere gear differential differéntiel arrière / diferencial trasero

(114)2×11mm

Pin Stift

Axe 2x11mm Passeur

Roulements à billes Rodamento

Graissez. / Apply grease. /

Graisssez. /

10mm

Ball Bearing

Kugellager

Roulements à billes

Rodimiento

2x11mm

Pin Stift

Axe 2x8mm Passador

Set Screw

Gewindestift

Vis BTR 3x3mm

Vis BTR 3x3mm

5 × 7 × 0.5 ~mm

Shim

Rondelle de calage

Rondelle de calage

Arandela

153 10 x 15mm

Ball Bearing

Kugellager

Roulements à billes

Rodamento

/ Center Unit

Différentiel central

5×10mm

Ball Bearing

Kugellager

Roulements à billes

Rodamento

5× 7× 0.5mm

Shim

Rondelle de calage

Rondelle de calage

Arandela

2x11mm

Pin

Stif

Axe 2x11mm

Pasador

Appliqueur du frein filet.

Applique liquido fixateur nillos.

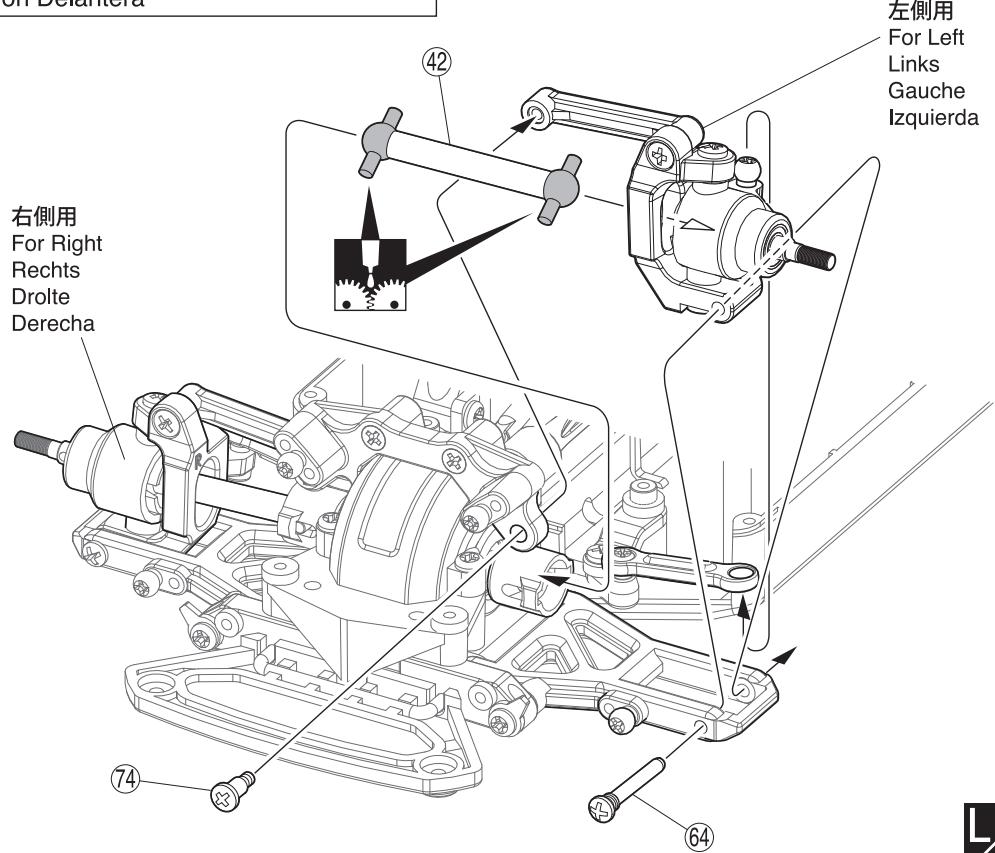

Arbre rigide avant / Essieu avant

3×15mm TP

TP F/H Screw

Vis TP F/H

Vis TP F/H 3x15mm

Vis TP F/H 3x15mm

3×12mm TPGV

Différentiel arrêt / Differencial Trasero

3×15mm TP

TP F/H Screw

Vis TP F/H

Vis TP F/H 3x15mm

Tornillo 3x15mm TP F/H

3×12mm TP

TP Screw

LK Treibschr

Vis TP 3x12mm

Vis TP 3x12mm

3× 18mm TPVus

TP Screw

LK Treibsschr

Vis TP 3x18mm

Vis TP 3x18mm

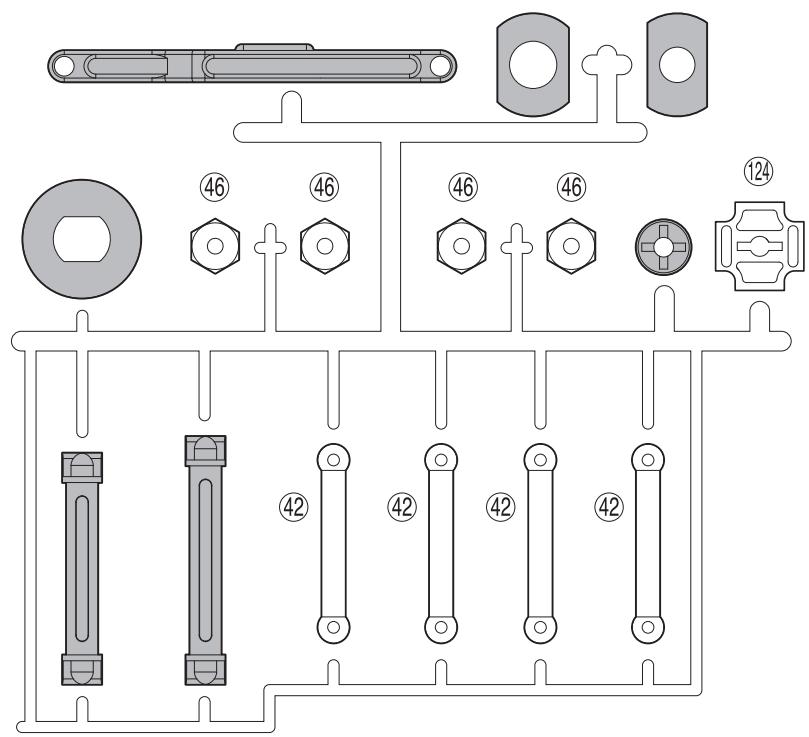

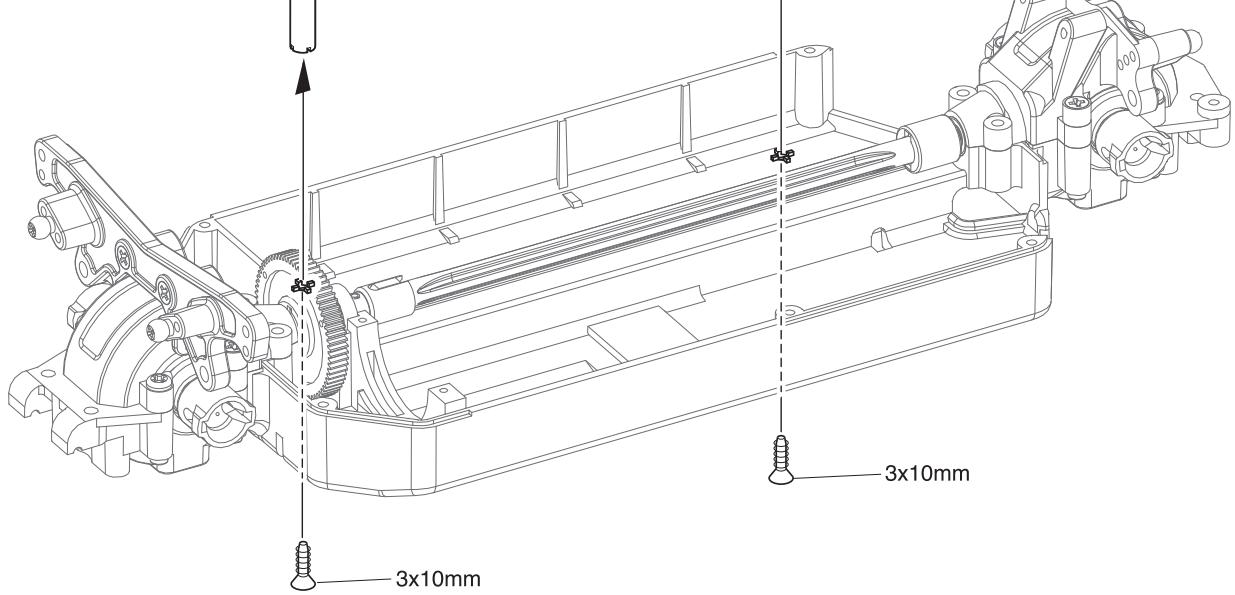

Support de batterie / Support de batteries

3×10mm TP

TP F/H Screw

Vis TP F/H

Vis TP F/H 3x10mm

Vis TP F/H 3x10mm

P F/H 3x10mm

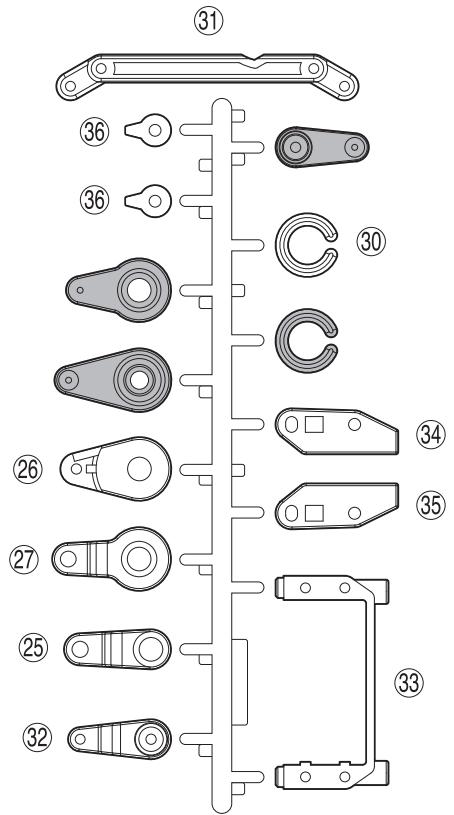

/Servo Saver/Servo Saver Sauve-servo/Salvaservos

F/H Screw

SK Schraube

Vis F/H 3x10mm

Vis 3x10mm F/H

Assemblez dans l'ordre indiqué.

Roulements à billes

(74)

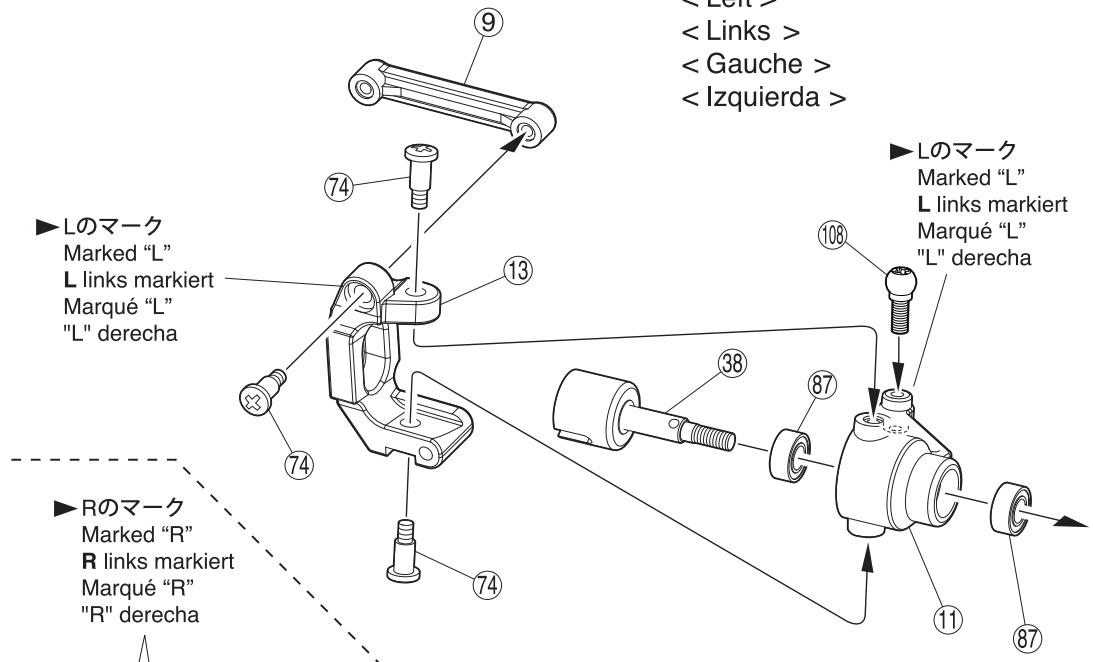

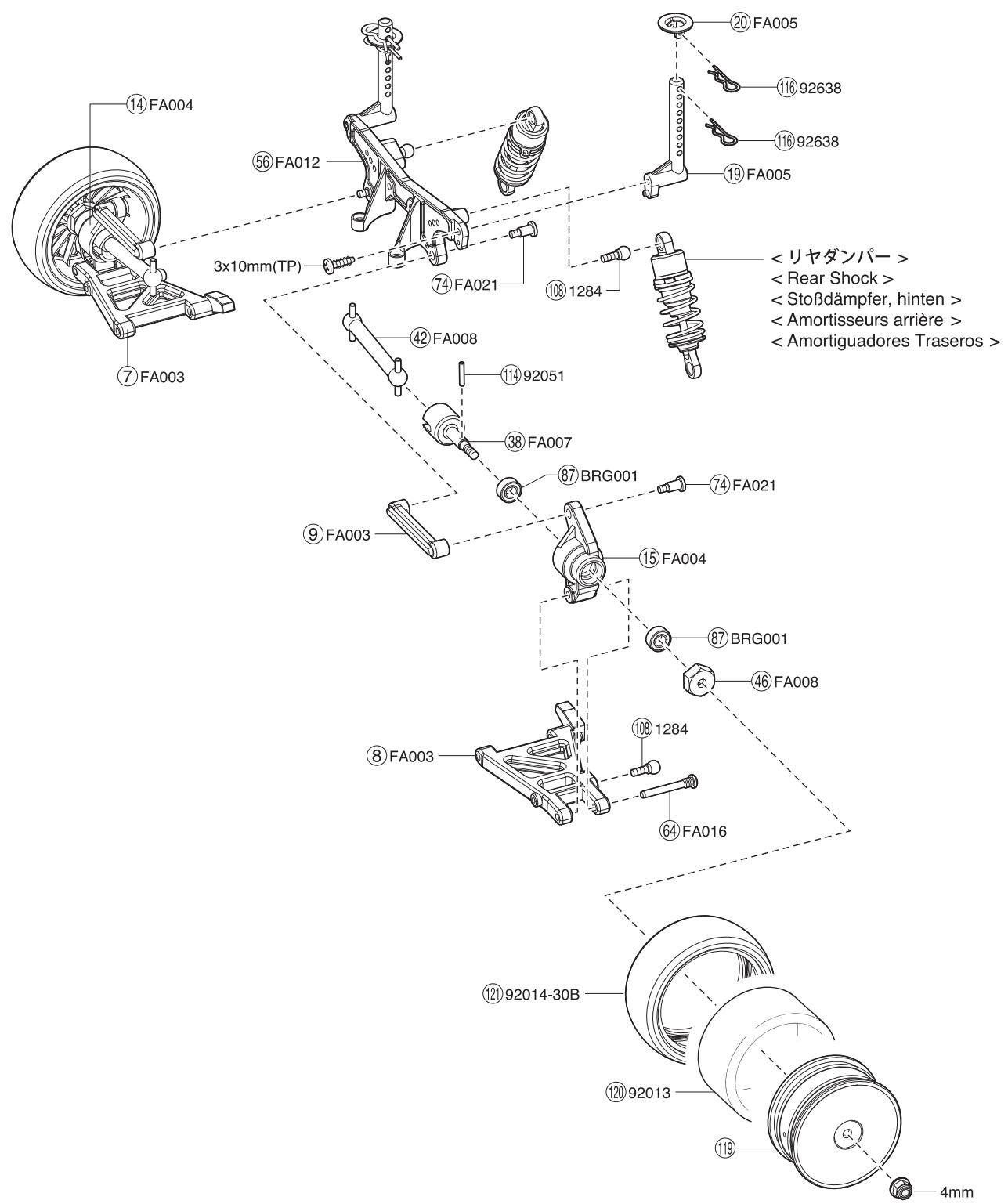

Upper Suspension Screw Aufhaengungsbolzen Vis de fusée supérieure Tornillo Mangueta

< >

< Droite > < Derecho >

Apply gr

Fetten.

Graissez.

Aplicar grasa.

Assemblez le côté gauche comme le côté droit.

Assemblez le côté gauche comme le côté droit

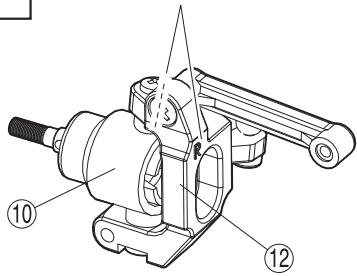

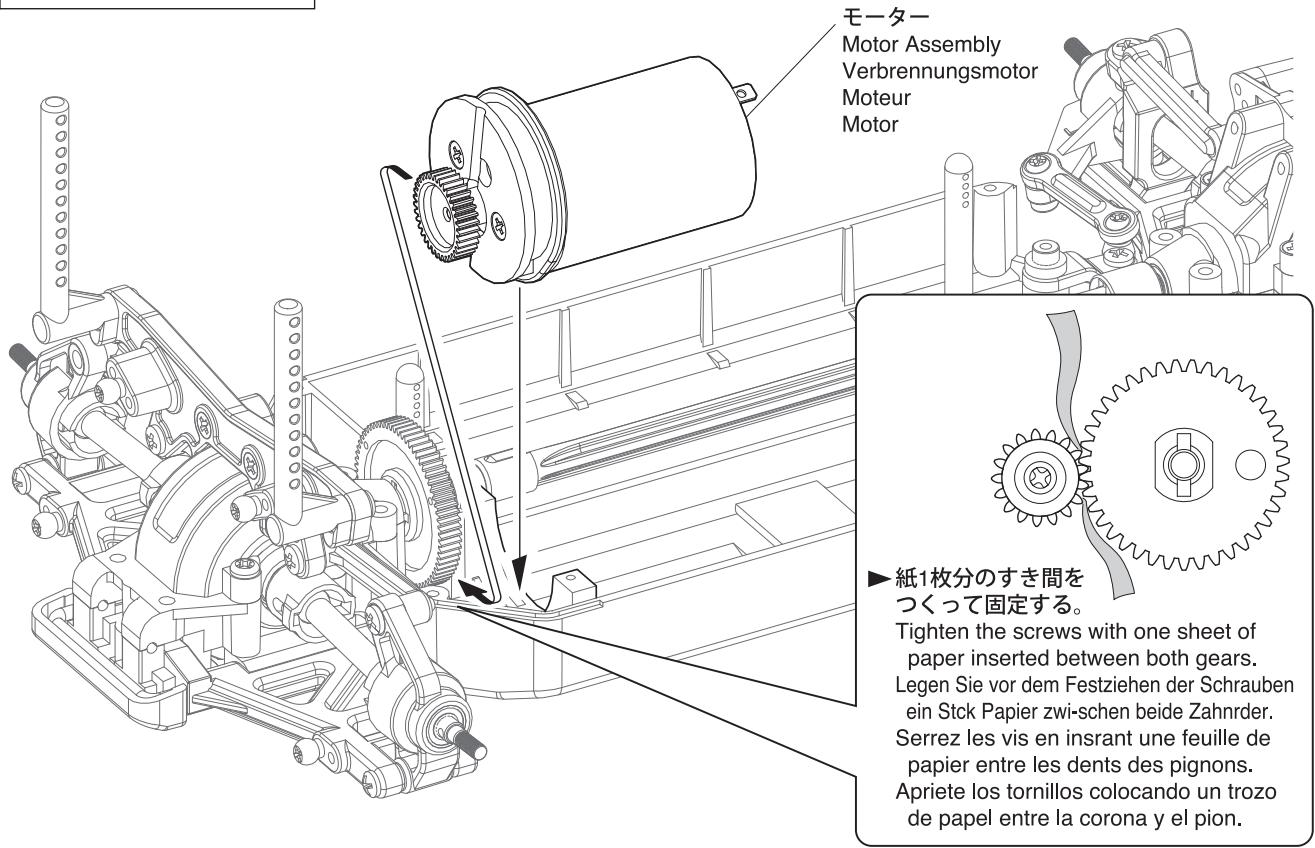

23 / Moteur

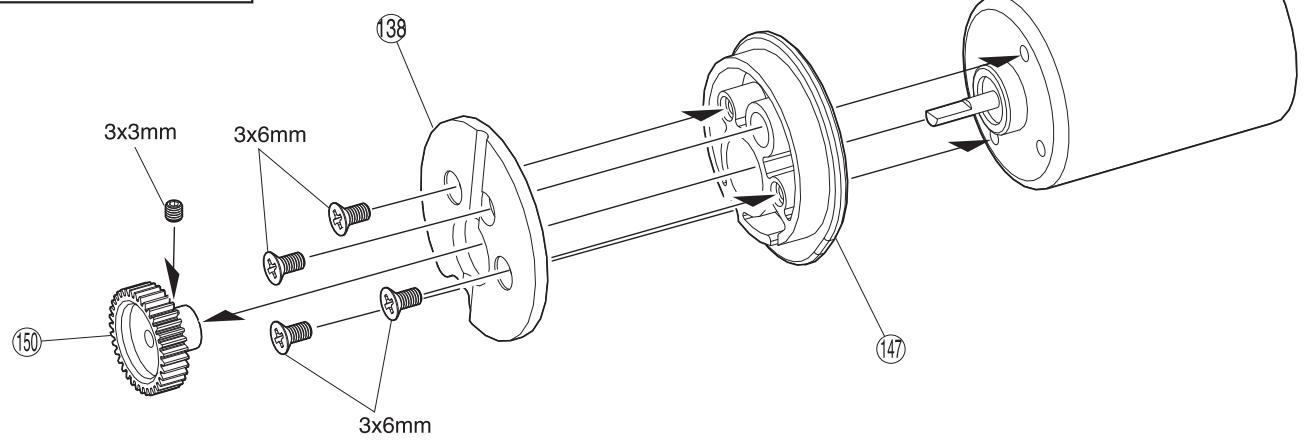

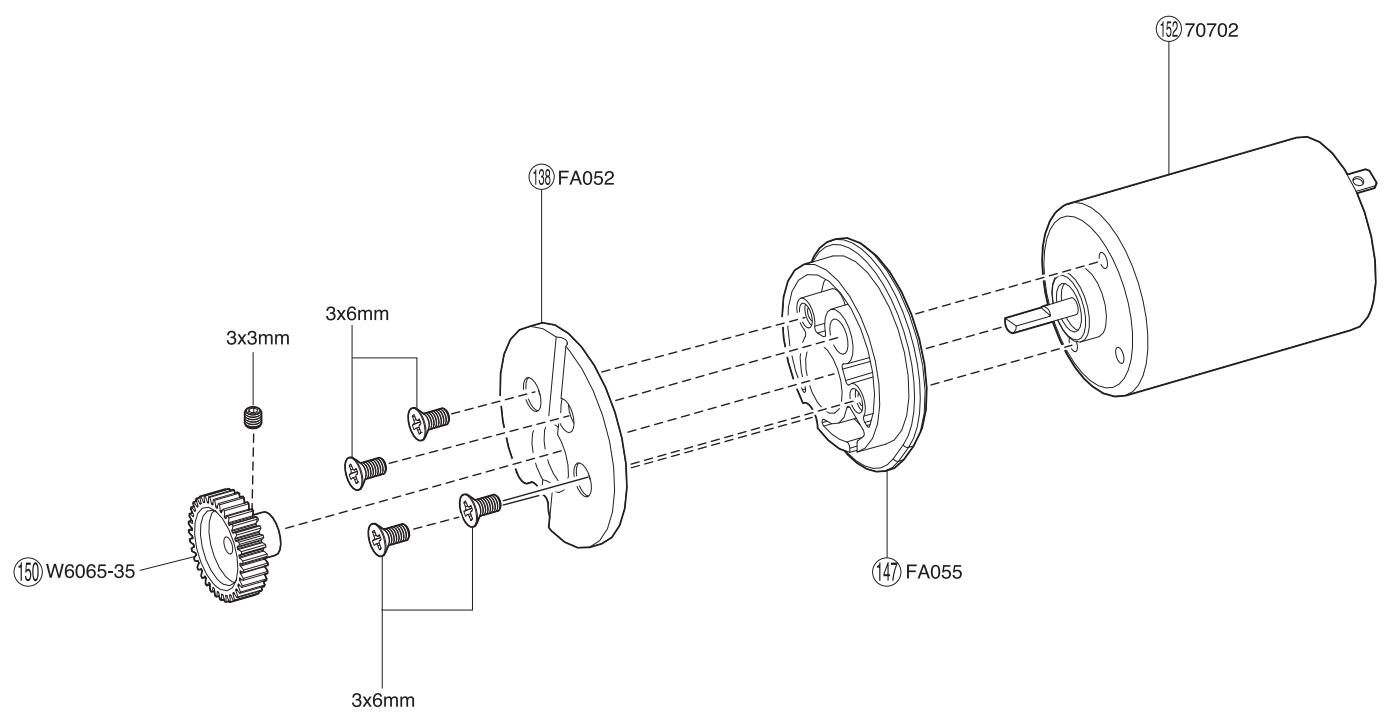

3 × 6 ~mm

F/H Screw

SK Schraube

Vis F/H 3x6mm

Tornillo 3x6mm F/H

3 × 3 mm

Set Screw

Gewindestift

Vis BTR 3x3mm

Vis BTR 3x3mm

Motor / Moteur /Motor

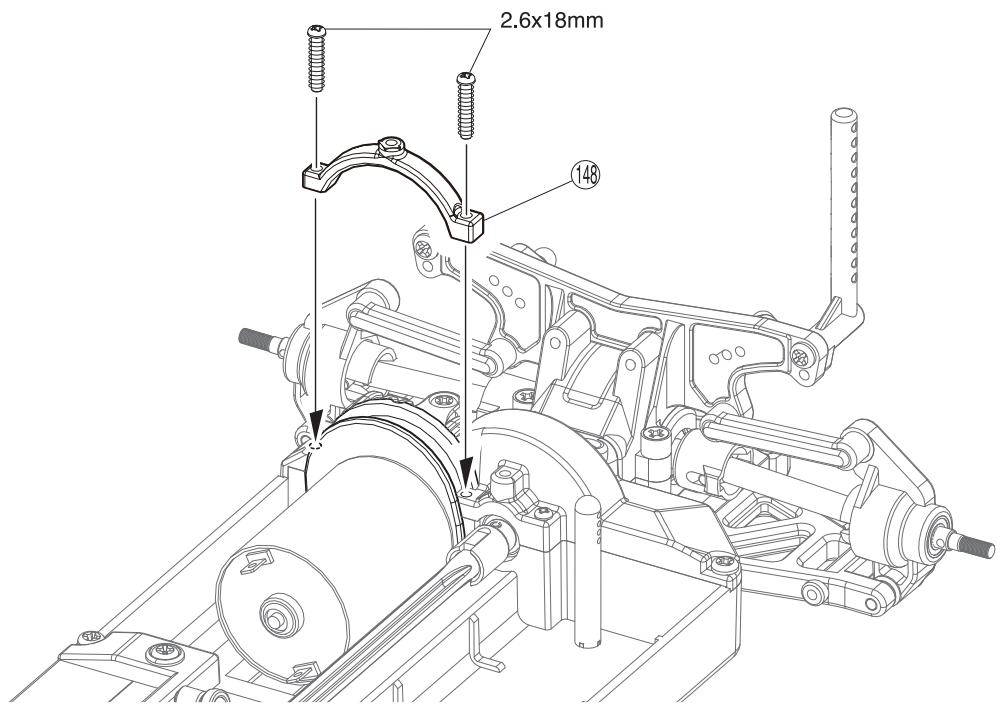

2.6 x 18mm TPS

TP Screw

LK Treibschr

Vis TP 2.6x18mm

Vis TP 2.6x18mm

Svünt / Electronic Speed Control / Elektronischer Drehzahlsteller / Variateur électronique de vitesse. / Variador de velocidad Electrónica

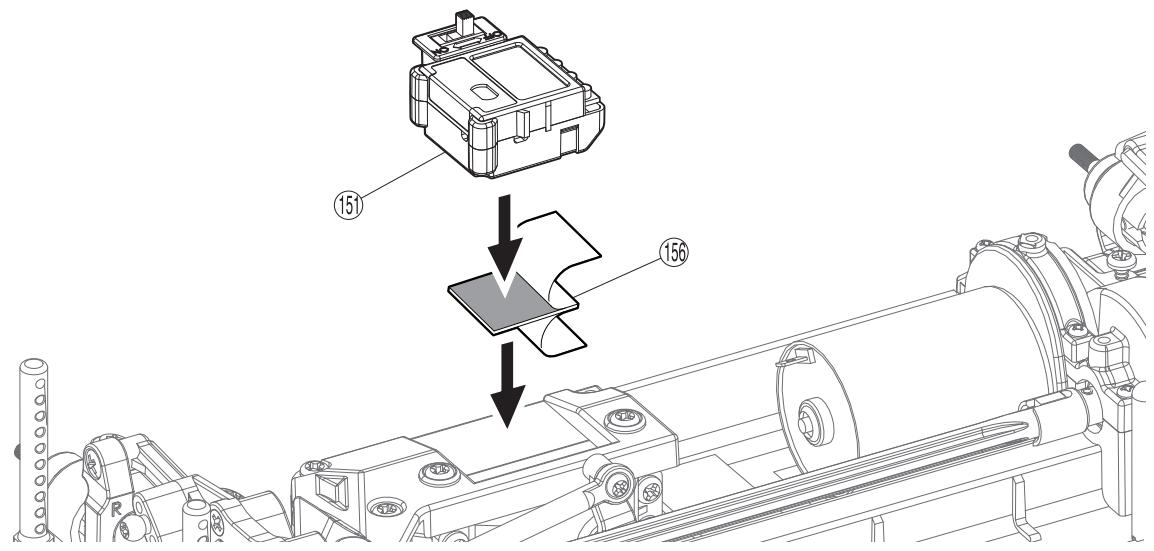

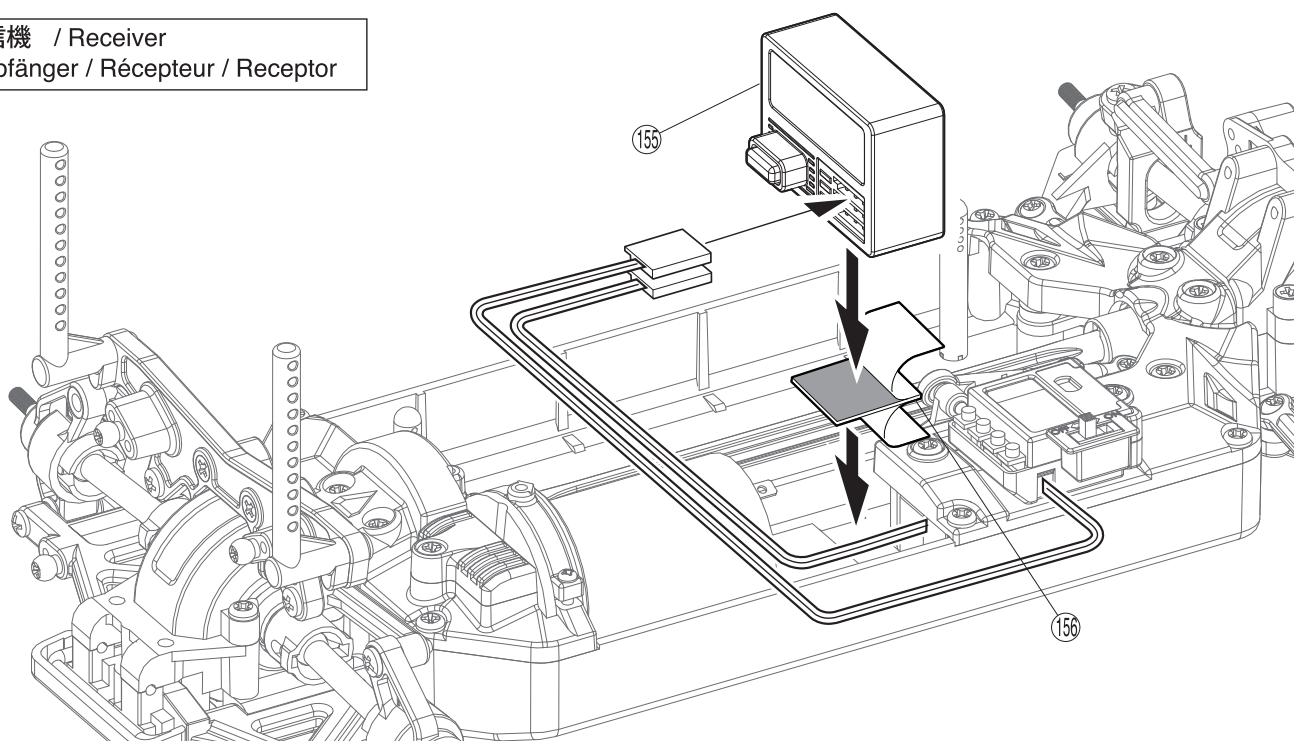

/ Receiver

Récepteur / Receptor

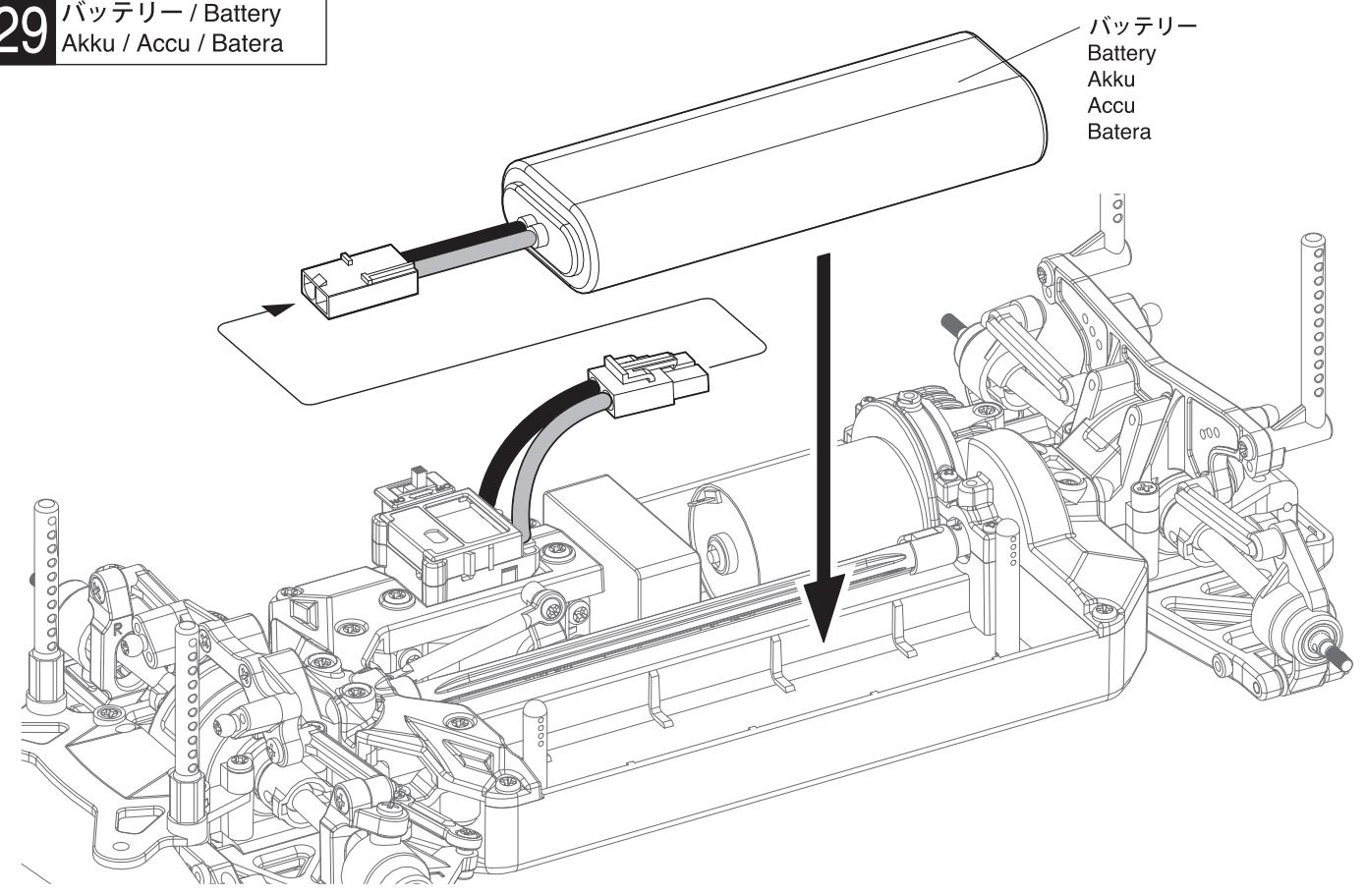

Battery

Akku / Accu / Batera

Battery

Akku / Accu / Baterie

98 5.8mm (L) Ball End (L) Kugelpfann Chape (L) Rtula (L)

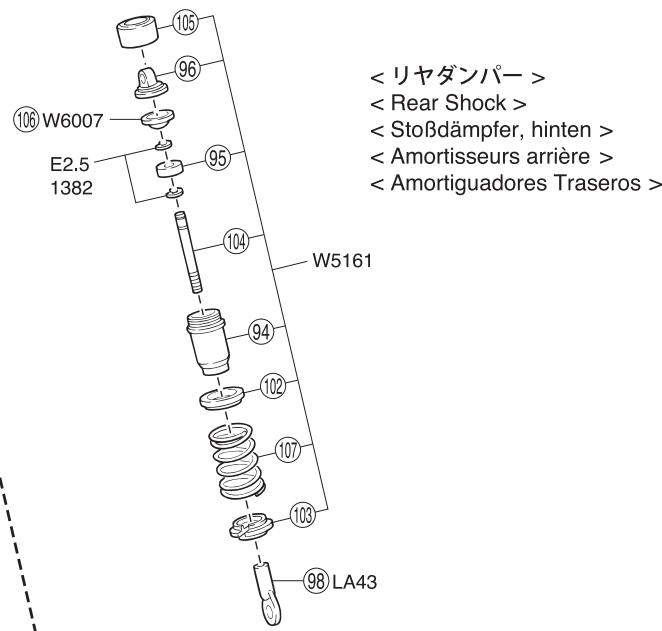

104 Shock Shaft Kolbenstange Tige d'amortisseur Eje amortiguidor

⑨ (S) Ball End (S) Kugelpfanne (S) Chape (S) Roue (S)

E2.5 E-ling E-ring E-Ring E2.5 Clips 2.5mm Clip E2.5

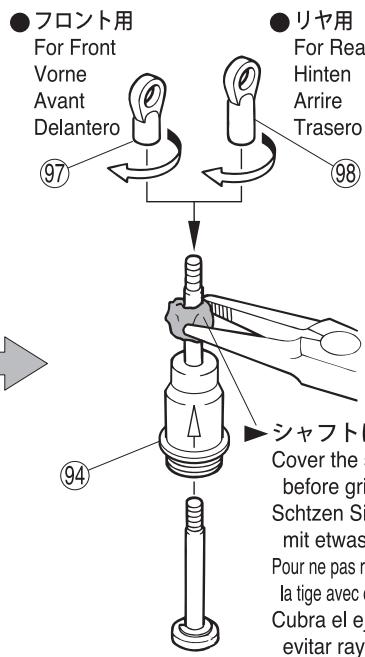

Pour ne pas rayer avec la pince, protégez la tige avec du papier ou du tissu.

Ajouter de l'huile encore une fois, jusqu'au niveau.

Installer la membrane 106 sur le corps 94. Supprimer les excès d'huile et visser le bouchon 105 avec 96

Coloque la membrane (105) en (94), supprimer les excess d'huile et visser (96) enroscando (105)

Front Vorne Avant Delantero

For Rear Hinten Arrière Trasero

S'assurer que le piston puisse opérer doucement, sinon.

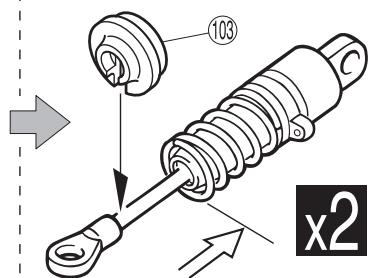

Compresser le ressort pour monter 103

Comprimez le ressort et installez 103.

FrontalAvantDelantero

For Rear Hinten Arrière Trasero

2 ()/

Assemble as many times as specified. / Sooft wie angegeben zusammenbauen. / Assemblez aussi souvent qu'indiqué. / Repita las veces sealadas.

Apply instant glue (CA glue, super glue). Verwenden Sie Sekundenkleber. Collez avec de la colle cyanoacrylate. Aplique pegamento instantaneo.

Apply rubber type glue. Gummkleber. Collez avec de la colle. Aplicar cola de contacte.

Assemblez le côté gauche comme le côté droit.

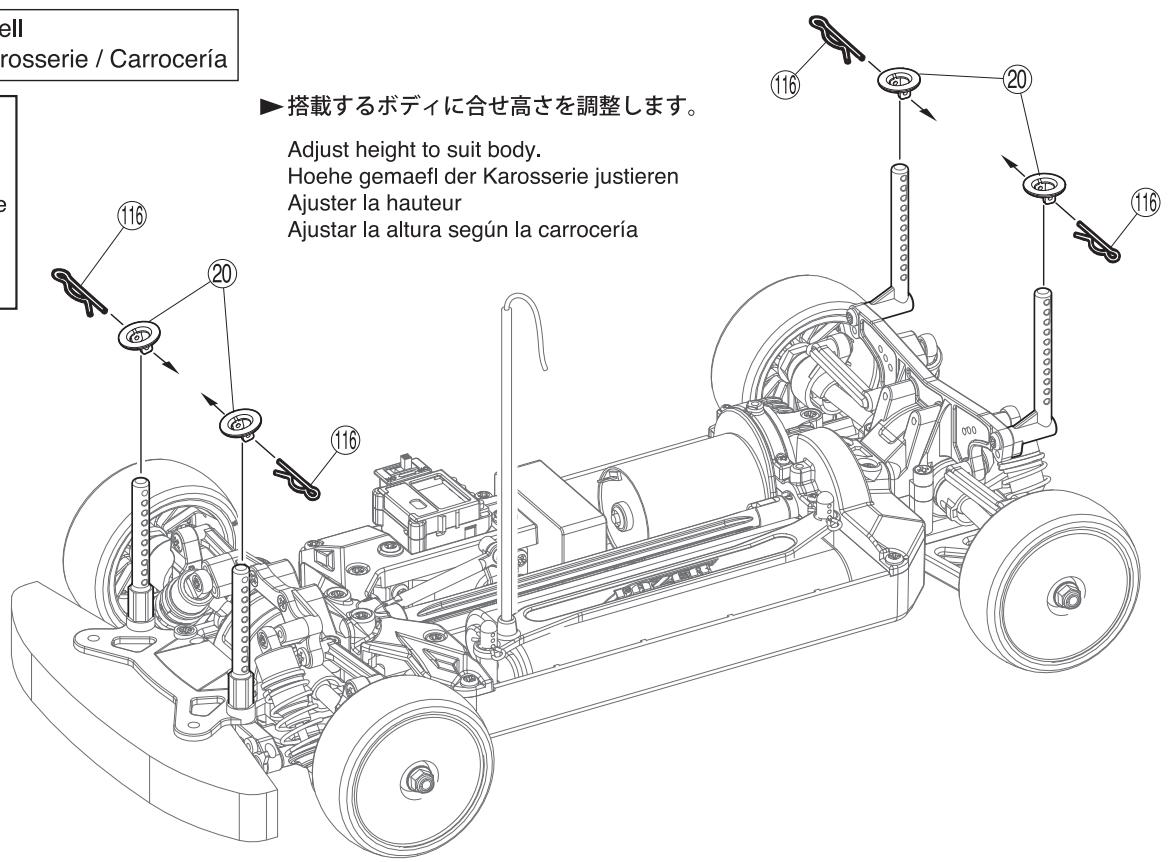

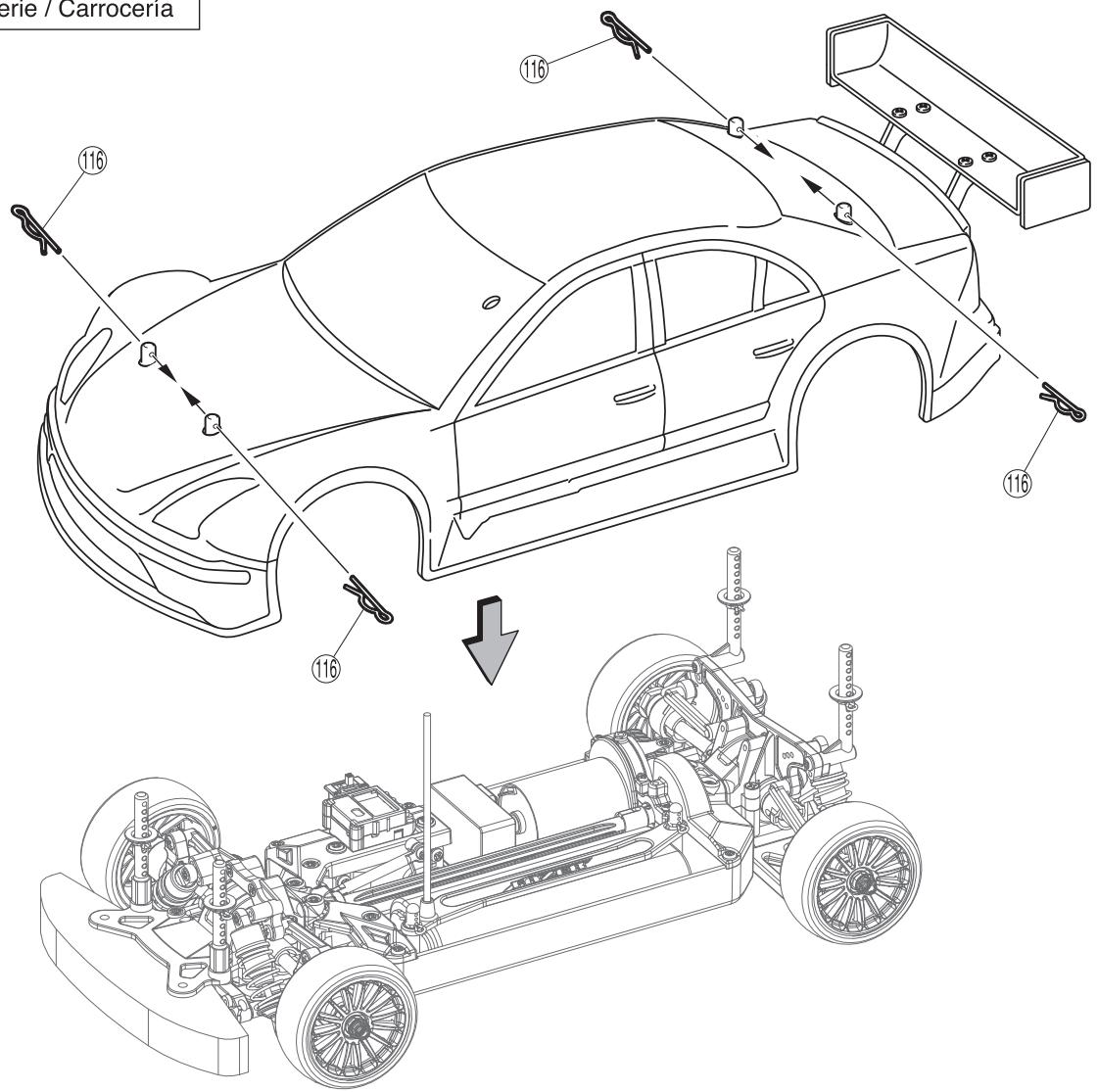

Goupille de carrosserie

Clip caroceria

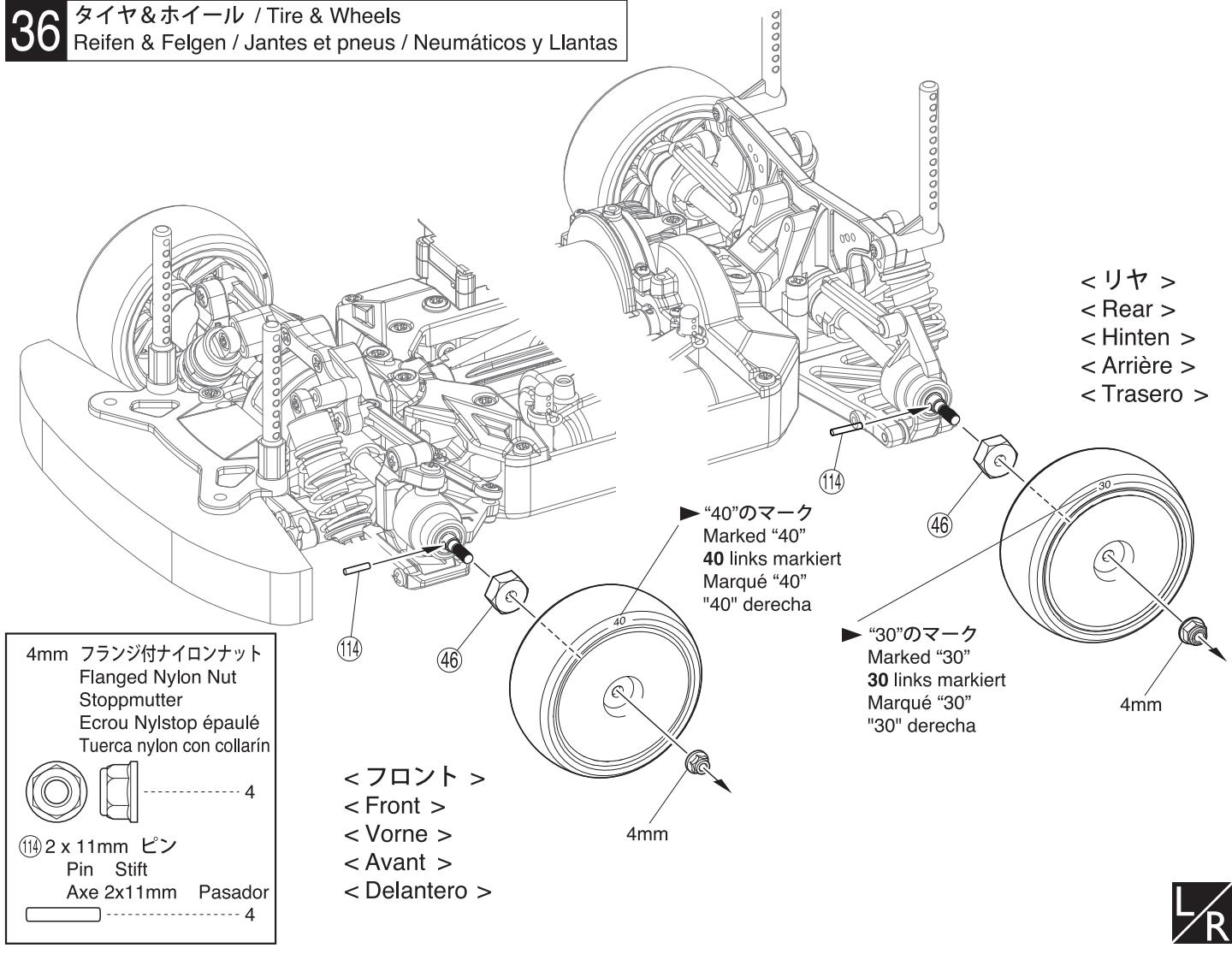

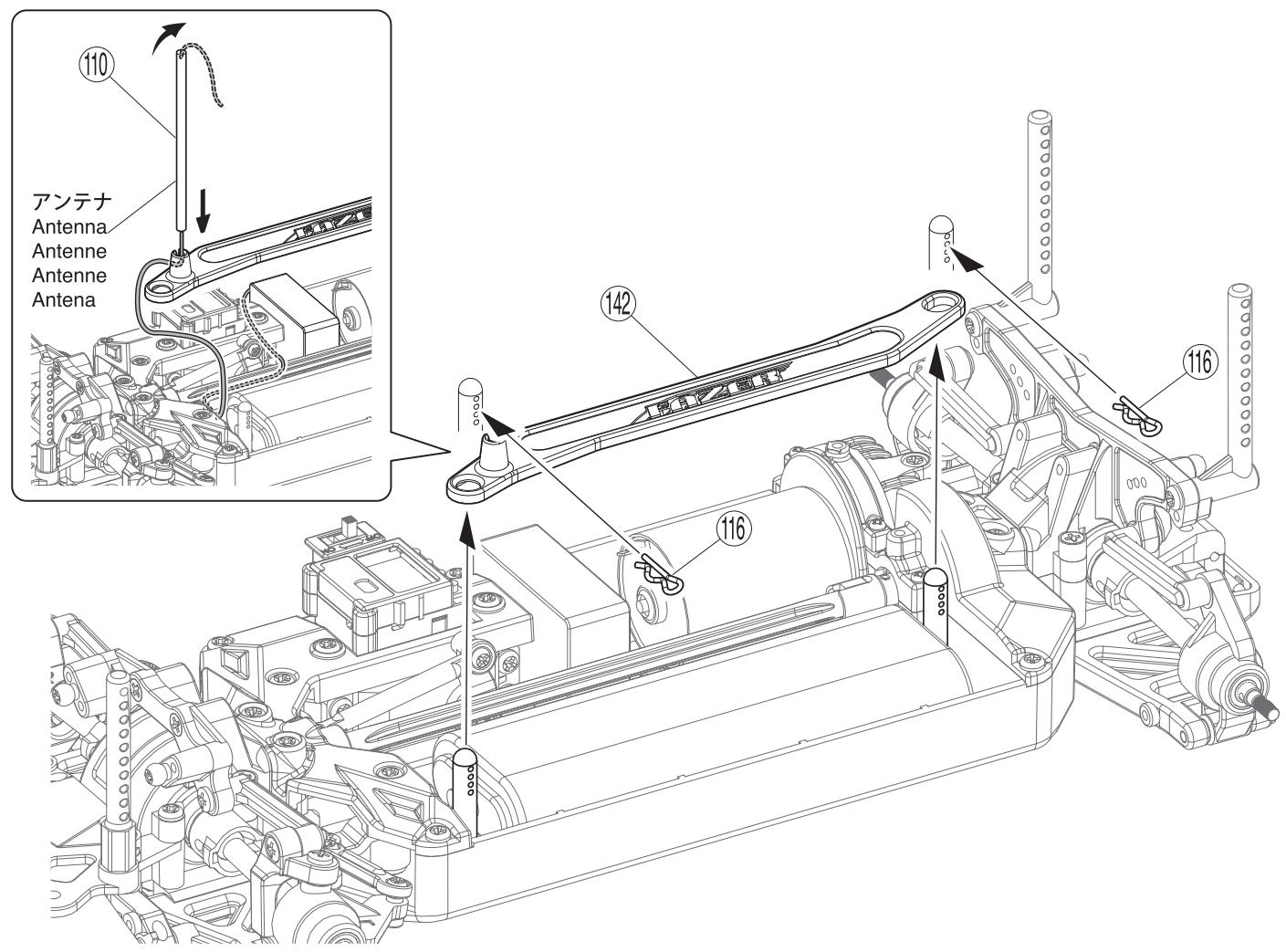

N'opérez votre voiture que lorsque la carrosserie est montée!

N'opérez pas votre voiture sur du terrain:

• recouvert d'herbe.
• boueux, sableux ou recouvert de pierres.

Vérifiez régulièrement la visserie.

Montage d'un différentiel avant ou de 4 pignons de diff sur l'arrière

Doit être acheté séparation!

Aligner les triangles droite/gauche avec les vis BTR de 4x8mm de la cellule. Utiliser une clé hexagonale 2mm pour ajuster les vis BTR droite/gauche afin qu'elles touchent le support de la barre anti-roulis en même temps. Tourner ensuite la came de la barre anti-roulis afin d'aligner les 2 couteaux de la barre anti-roulis.

/Motor/Motor/Moteur Motor

Rear/Hinten/

Arrière/Trasera

/ Differential / Gear Differential Differenciel / Diferencial

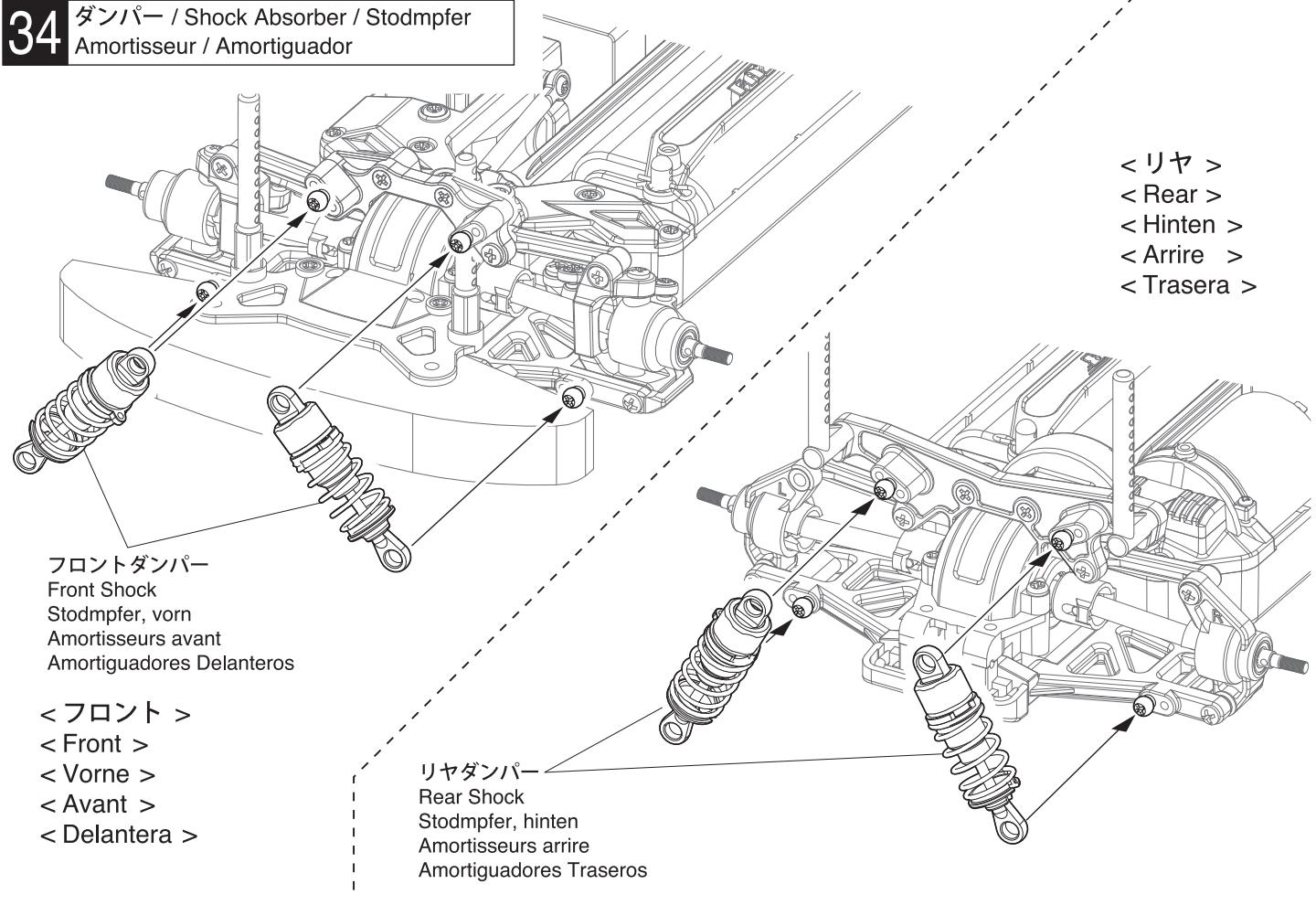

dunpa/Shock Absorber/StoDbmpfer Amortisseur /Amortiguador
