EP AIR STREAK 500 - Modèle réduit d'avion électrique KYOSHO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Télécommande radio
Installation de l'antenne	À visser sur la base
Type d'antenne	Émetteur radio
Alimentation	Piles rechargeables Ni-MH
Nombre de piles	8 piles AA
Type de piles recommandées	Ni-MH Kyosho Max Power 1800
Chargement des piles	Dans le compartiment sous le couvercle
Fixation du couvercle	Clipsé en place
Précautions d'usage	Ne pas démonter, éviter court-circuit, utiliser piles correctes
Instructions de sécurité	Ne pas utiliser piles oxyride, éviter polarité inversée
Matériau du boîtier	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Fonction d'arrêt	Interrupteur marche/arrêt
Langues du manuel	Japonais, Anglais, Allemand, Français, Espagnol

FOIRE AUX QUESTIONS - EP AIR STREAK 500 KYOSHO

Comment assembler le KYOSHO EP AIR STREAK 500 ?

Assurez-vous de suivre le manuel d'instructions fourni. Commencez par assembler les ailes, puis fixez-les au fuselage. Vérifiez que toutes les vis sont bien serrées avant de continuer.

Quelle batterie est compatible avec le KYOSHO EP AIR STREAK 500 ?

Le KYOSHO EP AIR STREAK 500 est compatible avec des batteries LiPo 7,4 V. Assurez-vous de respecter la capacité recommandée pour un meilleur rendement.

Comment régler les contrôles du KYOSHO EP AIR STREAK 500 ?

Utilisez votre émetteur pour ajuster les trims de direction, d'élévateur et de profondeur. Effectuez un test de vol pour affiner ces réglages selon vos préférences.

Que faire si l'avion ne répond pas aux commandes ?

Vérifiez d'abord la connexion entre l'émetteur et le récepteur. Assurez-vous que la batterie de l'émetteur est chargée et que les paramètres sont corrects.

Comment effectuer l'entretien du KYOSHO EP AIR STREAK 500 ?

Après chaque vol, vérifiez l'état des ailes, du fuselage et des contrôles. Nettoyez la poussière et les débris, et contrôlez les connexions et les vis pour vous assurer qu'elles sont bien serrées.

Quelle est la durée de vol typique du KYOSHO EP AIR STREAK 500 ?

La durée de vol est généralement d'environ 10 à 15 minutes en fonction de la capacité de la batterie et du style de pilotage.

Que faire si l'avion ne décolle pas correctement ?

Vérifiez l'angle de montée de l'avion et ajustez-le si nécessaire. Assurez-vous également que la batterie est suffisamment chargée et que les contrôles fonctionnent correctement.

Où puis-je trouver des pièces de rechange pour le KYOSHO EP AIR STREAK 500 ?

Les pièces de rechange peuvent être trouvées sur le site Web de KYOSHO ou chez des revendeurs agréés. Assurez-vous de commander des pièces spécifiques à votre modèle.

Y a-t-il des conseils pour un vol en extérieur ?

Choisissez un jour sans vent fort et un espace ouvert. Assurez-vous que l'environnement est dégagé d'obstacles et que les conditions météorologiques sont favorables.

Comment stocker le KYOSHO EP AIR STREAK 500 ?

Stockez l'avion dans un endroit sec et frais. Évitez l'exposition directe au soleil et aux températures extrêmes. Retirez la batterie si l'avion ne sera pas utilisé pendant une longue période.

MODE D'EMPLOI EP AIR STREAK 500 KYOSHO

Ce guide explique comment préparer et utiliser la radio et le bateau. Pour plus de détails, se référer à la notice et au guide de maintenance.

Préparation au pilotage

Antes de rodar

Switching Power OFF

Der Schalter

Placer l'interrupteur sur "OFF"

Desconexión

Installation de l'antenne

Pas de vis de fixation

Enroscarer en la base

nton

Transmettre Antenne

Senderantenne

Antenne d'émission

Antenne d'émission

*NOTE : Ne pas utiliser de batteries de type OXYRIDE.

*Utiliser des piles R6 ou des batteries R6 Ni-MH.

Placer selon le schéma ci-dessous les 8 piles ou la batterie de type BC

les 8 piles ou batterie de type R6Inoterez 8 pilos, cliniques AA talys

Replacer le cache-batterie comme indiqué.

*Dans le cas de l'utilisation de batteries R6 Ni-MH, vérifier avant de les acheter,

que la borne du + effectue correctement le contact dans le boîtier.

La borne du + doit être sup. à 1,4mm.

Le terminal + debe medir mas de 1.4mm.

- Batteries: never disassemble, install with wrong polarity, or use wrong type. This may lead to damage and leakage. Batterien/Akkus nicht verpolt einszen! Ne jamais ouvrir les batteries ou inverser les connecteurs sous peine de court-circuit pouvant entraîner des sérieux dommages. Nunca intente desmontar ni modificar baterias ya que podria sufrir un accidente.

Se reporter à la notice de votre chargeur (non-inclus) afin de procéder à la charge de la batterie.

Retirer les clips et ôter la cabine et le support de batterie.

Montage des batteries Installation de la batterie

Magic Tape

Klettenband

Bande velcro

Velcro

Vérifier que l'interrupteur soit sur "OFF" puis, connecter la batterie.

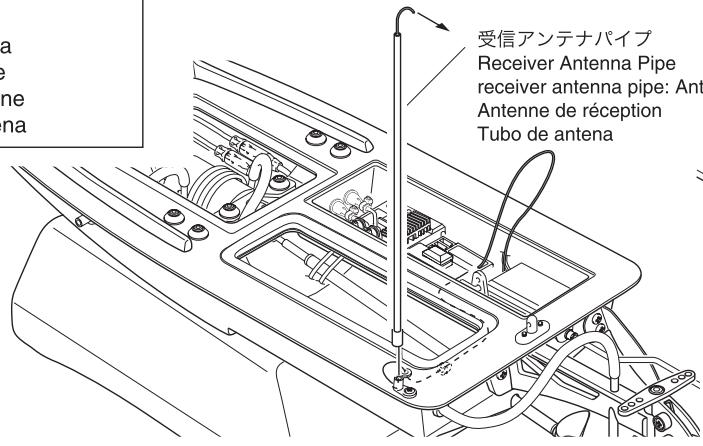

Installation de l'antenne

Installation de l'antenne

S'assurer que le fil d'antenne n'est pas pinçé.

Interrupteur d'inversion des servos

Rudder Reverse Switch

Inverseur de servo

Inverseur de servo

Interrupteur d'inversion

Permet d'inverser le sens des servos

Utiliser la position normale pour ce modèle.

Vérification de la direction

Actionner le volant de la radio afin de vérifier la

commande de direction

Avant de mettre sur marche ("ON") l'interrupteur, toujours

Laisser le bateau sur son stand et s'assurer que l'hélice tourne librement.

Toujours allumer la radiocommande en premier !

Si la direction rouge dans le sens inverse, se référer à la page 3 de cette

notice et vérifier la position de l'inverseur de servo.

Ajuster si le bateau ne va pas droit

Lorsqu'il fonctionne.

Ajuster le trim de direction si le bateau ne navigue pas droit lorsque le volant de la radio est au neutre.

Ajuster la direction avec le trim lorsque la voiture roule.

Vérification du variateur de vitesse

Placer le bateau sur son stand et s'assurer que l'hélice et les autres pièces en rotation tournent librement.

Placer le manche des gaz de la radio au neutre puis, ajuster le trim de gaz jusqu'à ce qu'elle s'arrête complètement.

Retirer la cabine de pilotage et placer l'interrupteur sur "OFF".

Désassemble la cabine et déconnecte l'interrupteur.

Débrancher les prises de la batterie.

Eteindre l'émetteur en plaçant

Sur "OFF" l'interrupteur.

Plier l'antenne délicatement.

Plie la antenne

Cautions

Achtung

Attention!

Atencion

Toujours éteindre le récepteur ("OFF") du bateau avant d'éteindre la radiocommande ("OFF").
