Type d'appareil	Télécommande radio
Installation antenne	Montage de l'antenne
Alimentation	Piles radio / Batteries radio
Type de piles	AA alcaline ou équivalent
Nombre de piles	8 piles
Compartiment piles	Emplacement avec couvercle à encliqueter
Préparation avant usage	Installation antenne, chargement piles, fermeture compartiment
Fonction principale	Contrôle radio pour modèle réduit
Instructions de sécurité	Ne pas utiliser de piles rechargeables Ni-Cd, éviter court-circuit
Langues du manuel	Multilingue (FR, EN, DE, ES, JP)
Matériau du boîtier	Plastique robuste
Dimensions	Non précisé
Poids	Non précisé
Type de signal	Radio fréquence
Utilisation recommandée	Modèles réduits radio-commandés
Accessoires inclus	Non précisé
Garantie	Non précisé
Fabrication	Non précisé

FOIRE AUX QUESTIONS - DBX READYSET KYOSHO

Comment charger la batterie du KYOSHO DBX READYSET ?

Utilisez le chargeur fourni, connectez-le à une prise électrique et branchez-le à la batterie. Assurez-vous de respecter les instructions du manuel pour éviter d'endommager la batterie.

Que faire si le véhicule ne fonctionne pas après le chargement de la batterie ?

Vérifiez que la batterie est correctement installée et chargée. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON' et que la télécommande est synchronisée avec le véhicule.

Comment régler la direction du KYOSHO DBX READYSET ?

Utilisez le bouton de réglage de la direction sur la télécommande pour ajuster la position de la direction. Faites des tests sur une surface plane pour vous assurer que le véhicule va droit.

Le véhicule ne répond pas aux commandes de la télécommande, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également que la distance entre la télécommande et le véhicule ne dépasse pas la portée maximale.

Quel type de surface est recommandé pour utiliser le KYOSHO DBX READYSET ?

Le véhicule est conçu pour une utilisation sur des surfaces variées, y compris l'herbe, le gravier et le bitume. Évitez les surfaces trop rugueuses ou inégales qui pourraient endommager le véhicule.

Comment nettoyer le KYOSHO DBX READYSET après utilisation ?

Utilisez un chiffon doux et sec pour enlever la poussière et la saleté. Évitez d'utiliser de l'eau directement sur le modèle. Pour les parties très sales, un peu d'alcool isopropylique peut être utilisé avec précaution.

Comment remplacer les pièces endommagées du KYOSHO DBX READYSET ?

Consultez le manuel d'utilisation pour identifier les pièces nécessaires et commandez-les auprès d'un revendeur agréé KYOSHO ou sur des sites spécialisés en modélisme.

Quelle est la durée de vie de la batterie du KYOSHO DBX READYSET ?

La durée de vie de la batterie dépend de l'utilisation et des conditions de conduite, mais en général, elle peut durer entre 15 et 20 minutes par charge.

Le modèle est étanche, puis-je l'utiliser sous la pluie ?

Bien que le KYOSHO DBX READYSET soit résistant à l'eau, il est recommandé d'éviter une utilisation prolongée sous la pluie ou dans des flaques d'eau pour prévenir tout dommage.

MODE D'EMPLOI DBX READYSET KYOSHO

Ce guide explique les derniers préparatifs radio et châssis avant utilisation. Pour plus de détails, se référer à la notice et à la section maintenance.

Préparation au pilotage

Antes de rodar

Démarrage et Arrêt du moteur

Der Motor

Démarrage et arrêt du moteur

Arranque Motor

ndon

Pas de vis de fixation

Enroscarer en la base

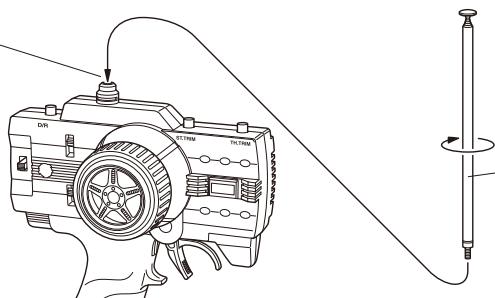

Transmettre Antenne

Senderantenne

Antenne d'émission

Antena emisora

*NOTE: Ne pas utiliser de batteries de type OXYRIDE.

Placer selon le schéma ci-dessous

Les 8 piles ou batterie de type R6

La borne du + doit être sup. à 1,4mm.

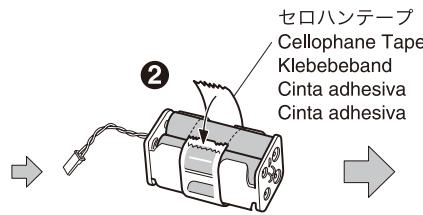

SETT Installation of Battery Box Montage der Batteriehalter Installation de Boitier à piles Instalacion de portapilas

Note the direction. Einbaurichtung beachten. Notez le sens. Fijese en el dibujo.

� Remove body pins and take body shell off. Sicherungsklammern entfern und die Karosserie abnehmer. Retirer les clips de carroserie puis la carroserie. Retire las presillas y desmonte la carroeria.

ndon

Antenne de réception

Tube de antenne

S'assurer que le fil d'antenne n'est pas pincé.

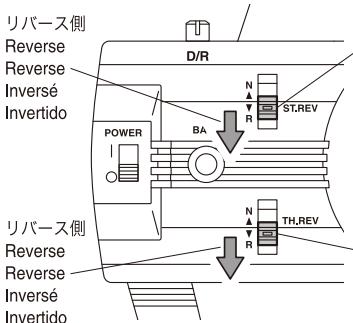

Interrupteur d'inversion des servos

Stéralnglivas

Steering Reverse Switch

Servoreverse

Inverseur de servos

Interrupteur Inversion

Utiliser la position REVERSE pour la

direction et REVERSE pour les gaz.

Mettre l'interrupteur

sur ON.

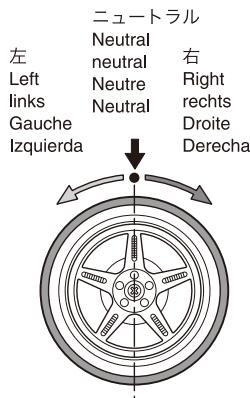

Actionner la direction de gauche à droite de façon à vérifier son bon fonctionnement.

Frontal P21Rusio If turning the transmitter wheel causes the front tires to move in the direction opposite to that shown in the diagram, change the position of the Servo Reversing Switch (see page 2). Vérifier que la direction de la voiture corresponde à la direction donnée au volant de la radiocommande. Dans le cas contraire, changer la position de l'interrupteur d'inversion de servo de direction (voir page 2).

Vérifier la commande d'accélération

Retirer le filtre à air.

Trimmung am Sender einstellen. Si la position du neutre n'est pas

correcte, ajuster avec les trims. Utilise les trims pour ajuster si ne obtient pas la position neutre.

<·>

FWD - Full Throttle Vorwaerts - Vollgas PLEIN GAZ Maximo Gas

Full Throttle

Vollgas

Plein gaz

Gas Maximo

< frein >

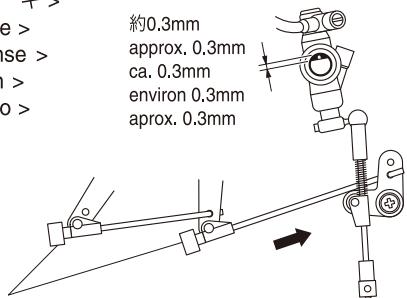

0.3mm approx. 0.3mm ca. 0.3mm environ 0.3mm aprox. 0.3mm

P2 Si l'avant et l'arrière sont inverses, voir si

Si la commande radio gaz/frein est inversée, utiliser l'interrupteur d'inversion de servo. (P2)

Fixer le filtre à air après avoir vérifié le carburateur.

La puissance du freinage peut être

ajustée en réglant la bague d'arrêt

Les utilisateurs novices doivent lire la notice du moteur GXR-18.

Un nouveau moteur nécessite un rodage. Merci de lire attentivement la notice pour effectuer le rodage du moteur dans les conditions.

Remplir le réservoir de carburant spécial modèle réduit (Kyosho Fuel).

Placer le chassis sur un stand

de maintenance.

Placer le socquet de démarrage sur la bougie (voir schéma ci-contre).

Fermer la sortie du résonateur avec un chiffon, puis tirer doucement le lanceur tout en vérifiant que le carburant est entré dans la durite et le carburateur.

Maintenir le socquet et tirer le lanceur sur 20 cm (répéter l'opération si nécessaire) puis le moteur doit démarrer.

Ne jamais tirer complètement le lanceur.

Le moteur et l'échappement sont très chauds!

Ne les touchez pas pendant ou juste après l'utilisation.

Faire très attention aux pièces en mouvement.

Après l'arrêt du moteur, mettre sur OFF le récepteur puis l'émetteur.
