MODE D'EMPLOI MAD FORCE KRUISER KYOSHO

Clé en croix (grande)

Clé en croix (Grande)

• ❷ GLE

Peut-être utilisé comme clé à bougie.

Puede utilizarse como IIave de bujias

Grease

Fett

Graisse

Grasa

Un must! Permet de faire des trous de 1 15mm sans

Effort! Idéal pour les carrosseries.

Avant l'assemblage, veuillez lire les points suivants attentivement:

Lisez d'abord complètement cette notice ; ainsi vous aurez un aperçu du déroulement et pourrez vous orienter. Vérifiez ensuite le contenu du kit.

Si jamais il y a des pièces manquantes, adressez-vous directement à votre magasin spécialisé ou au distributeur KYOSHO dans votre pays.

• Ne confondez pas les vis et les petites pièces! Vérifiez-les à l'aide des illustrations dans chaque plage de montage, puis assemblez-les. Lorsque vous serrez une vis autotaraudeuse:

Serrez jusqu'à ce que la pièce à monter soit bien installée. Pourtant, veillez à ne pas trop la serrer, puisque vous risquez d'abîmer le filet dans la pièce.

Ce kit contient des vis et des pièces de différentes tailles et formes. Avant de les utiliser, vérifie les vis sur les dessins à échelle réelle à gauche de chaque étape de montage.

Bague Métal·Roulements à billes

Bague Métal·Roulements à billes

E4 E1nG

E-ring

E-Ring E4

Clips 4mm

Clip E4

5.8mm

Pillow Ball

Kugelschraube

Rotule 5.8mm

Rótula 5.8mm

5.8mm

Comment dire les instructions:

A: Numéro de la plage de montage et le nom de la pièce à assembler. B: Numéro de référence de la pièce, nom, illustration en grandeur réelle et quantité utilisée. C: Toutes les pièces, exceptées les vis, sont identifiées par un numéro de référence. Pour l'achat de pièces de rechange, trouvez ce numéro dans la liste pour pièces de rechange à la fin de cette notice. Tout à gauche de cette même liste, vous trouvez ainsi le numéro de commande correspondant. D: Cette notice utilise des icônes dans les plages de montage. Référez-vous au bas de chaque page pour savoir leur signification.

Liste des symboles à respecter lors du montage:

La pièce doit pouvoir pivoter autour de la vis.

Collez avec de la colle cyanoacrylate.

Vissez temporairement.

Appliquez de manière provisoire.

Assemblez dans l'ordre spécifié.

Assemblez dans l'ordre indiqué.

Appliqueur du frein filet.

Amplitude liquide fixateur nillos.

Assemblez aussi souvent qu'indiqué.

Coupez la partie grisée.

Percez des trous dans le Ø indiqué.

Vissez les vis type BTR sur les méplats.

Attention aux longueurs des pièces.

Vissez temporairement.

Appliquez de manière provisoire.

Appliqueur du frein filet.

Applique liquido fixateur nillos.

6x13x1mm 5 - 12 = 2

Pour ne pas rayer avec la pince,

protégez la tige avec du papier

ou du tissu.

Découper une longueur de

7 mm de la durite silicone.

Assemblez aussi souvent qu'indiqué.

Appliqueur du frein filet.

Amplitude liquide fixateur nillos.

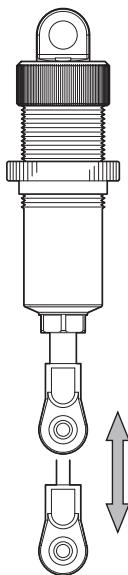

Placer le piston en position basse puis remplir doucement d'huile.

Puis, actionner doucement le piston de bas en haut, afin d'éliminer les bulles d'air.

Ajouter de l'huile encore une fois, jusqu'au niveau.

S'assurer que le piston puisse opérer doucement, sinon.

Assemblez aussi souvent qu'indiqué.

Doit être acheté séparation!

Applique du frein-filet.

Applique liquido fixateur nillos.

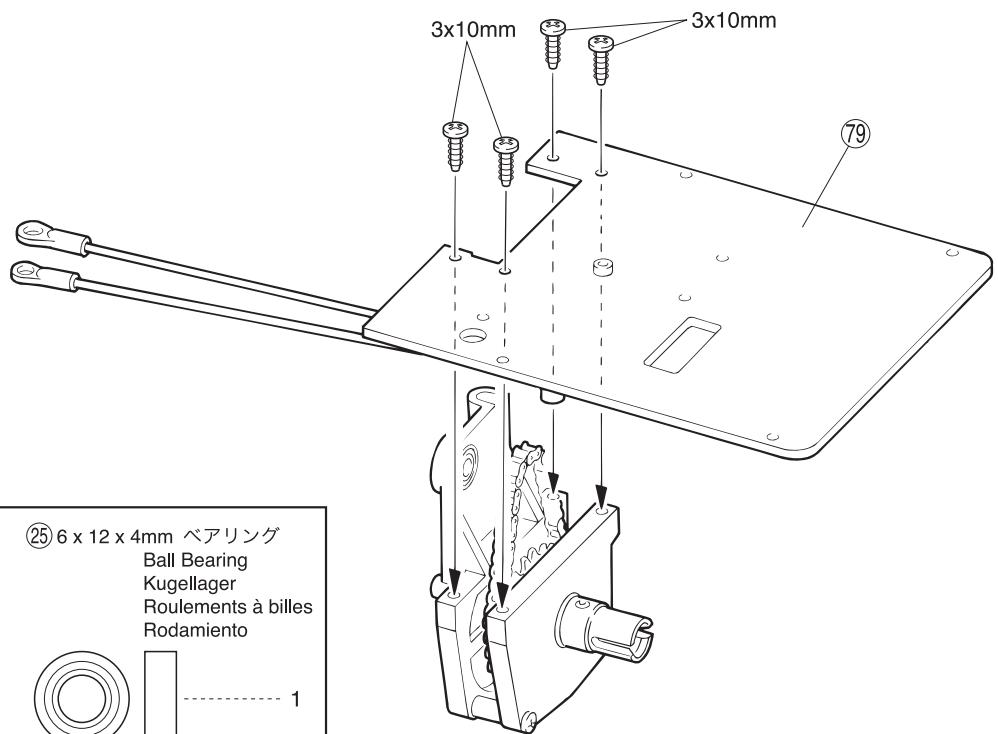

Carter de différentiel

3×10mm TP

TP Screw

LK Treibschr

Vis TP 3x10mm

Vis TP 3x10mm

3x12mm TP

TP Screw

LK Treibschr

Vis TP 3x12mm

Vis TP 3x12mm

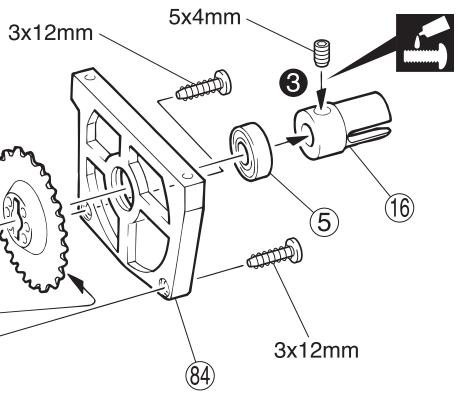

5×4mm

Set Screw

Gewindestift

Vis BTR 5x4mm

Vis BTR 5x4mm

(80) 2.6 × 16 ~mm

Pin Stift

Pasador

⑧

Drive Chain

Antriebskette

Chaine

Cadena

6 × 12 × 4 mm

Ball Bearing

Kugellager

Roulements à billes

Rodamiento

Assemblez dans l'ordre indiqué.

Appliqueur du frein filet.

Amplitude liquide fixateur-nillos.

3x1

TPV

TP Screw

LK Treibschr

Vis TP 3x10mm

Vis TP 3x10mm

nm V

Set Screw

Gewindestift

Vis BTR 4x4mm

Vis BTR 4x4mm

Retire le pignon de chaîne et l'ancrer dans la chaîne comme indiqué.

Puis refixer le pignon de chaîne.

Applique du frein fillet.

Applique liquido fixatornillos.

Assemblez dans l'ordre indiqué.

Assemblez dans l'ordre indiqué.

La pièce doit pouvoir pivoter autour de la vis.

Fixer avec les 6 vis les flancs de châssis sur le châssis principal. Les visser intégralement et utiliser du frein fillet.

Vissez temporairement.

Applique du frein fillet.

Applique liquido fixatornillos.

Assemblez le côté gauche comme le côté droit.

Assemblez dans l'ordre indiqué.

Coupez la partie grisée.

Percez des trous dans le Ø indiqué.

Découper une longueur de 10mm de la durite silicone (123).

Protéger le câble du servo sur le flanc

en utilisant un collier plastique (107)

Connecter au récepteur et à la batterie.

Connecte au récepteur et à la batterie.

Placer les câbles comme indiqué

sur le schema.

Branchez selon la notice de la radio.

Connectez le câble du servo au récepteur.

Branchez selon la notice de la radio.

Ecrou épaulé

3mm nell

Ecrou épaulé

Pour protéger le moteur des infiltrations de

poussière acheter le filtre #1876.

un collier rilsant.

Découper une longueur de 135mm de la durite silicone (123).

Découper une longueur de 110mm de la Durite silicone (123).

Découper une longueur de 7mm de la durite silicone (123).

Part (130) should have a little play. Teil 130 muss ein weniger Spiel haben. La piece (130) doit avoir un peu de jeu. La pieza 130 debe tener un poco de jeu.

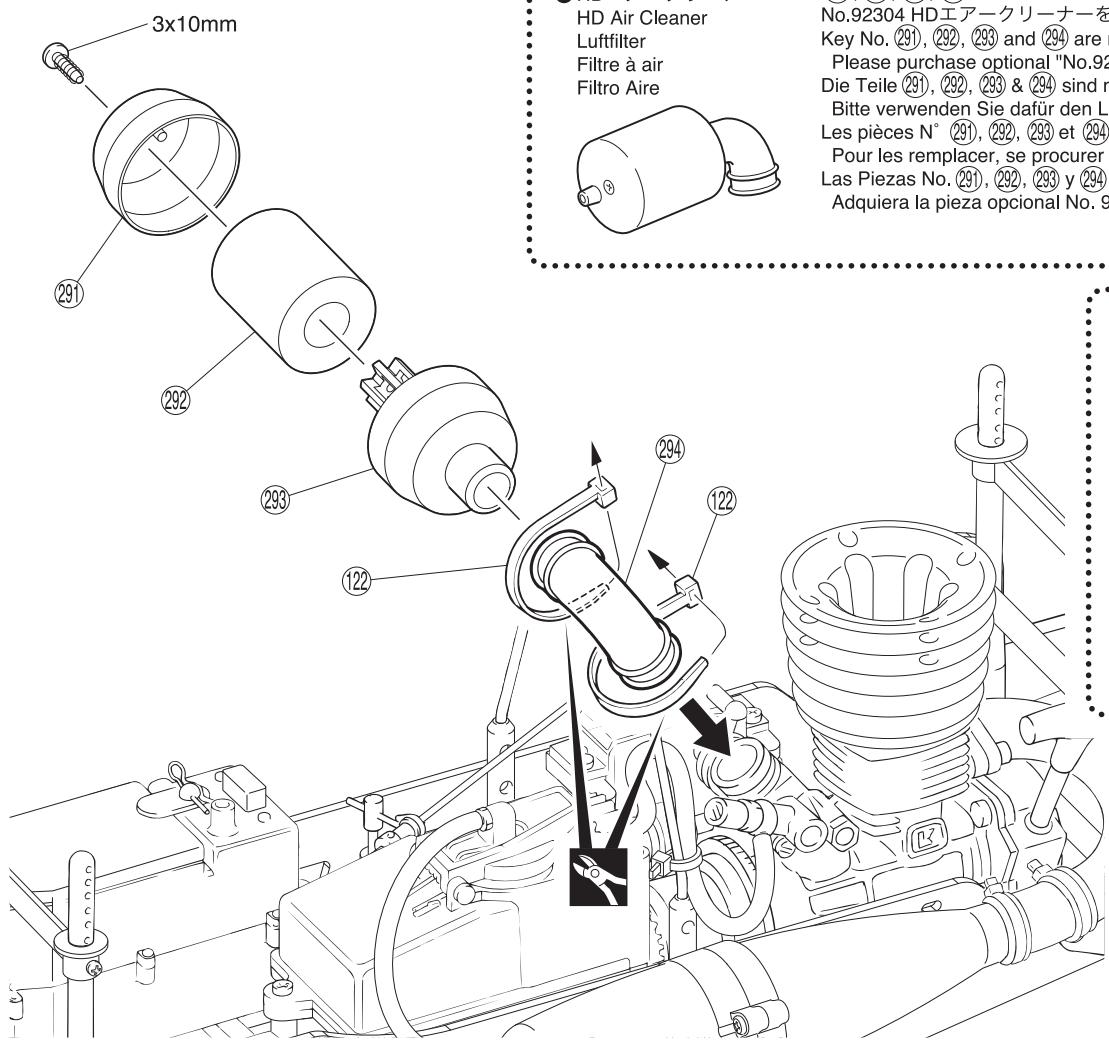

Lufffilter / Filtre à air / Filtro de aire

No.92304

HD Air Cleaner

Luftfilter

Filtre a air

Filtro Aire

Huile de filtre à air (100cc)

Huile Filtre Aire

3×10mm TPVus

TP Screw

LK Treibschr

Vis TP 3x10mm

Vis TP 3x10mm

Doit être acheté séparation!

Attention aux longueurs des pièces.

Assemblez dans l'ordre indiqué.

Assemblez le côté gauche comme le côté droit.

Appliquer du frein filet,

Amplitude liquide fixateur.

Assemblez aussi souvent qu'indiqué.

Applicateur du frein filet.

Amplitude liquide fixateur-nillos.

La pièce doit pouvoir pivoter autour de la vis.

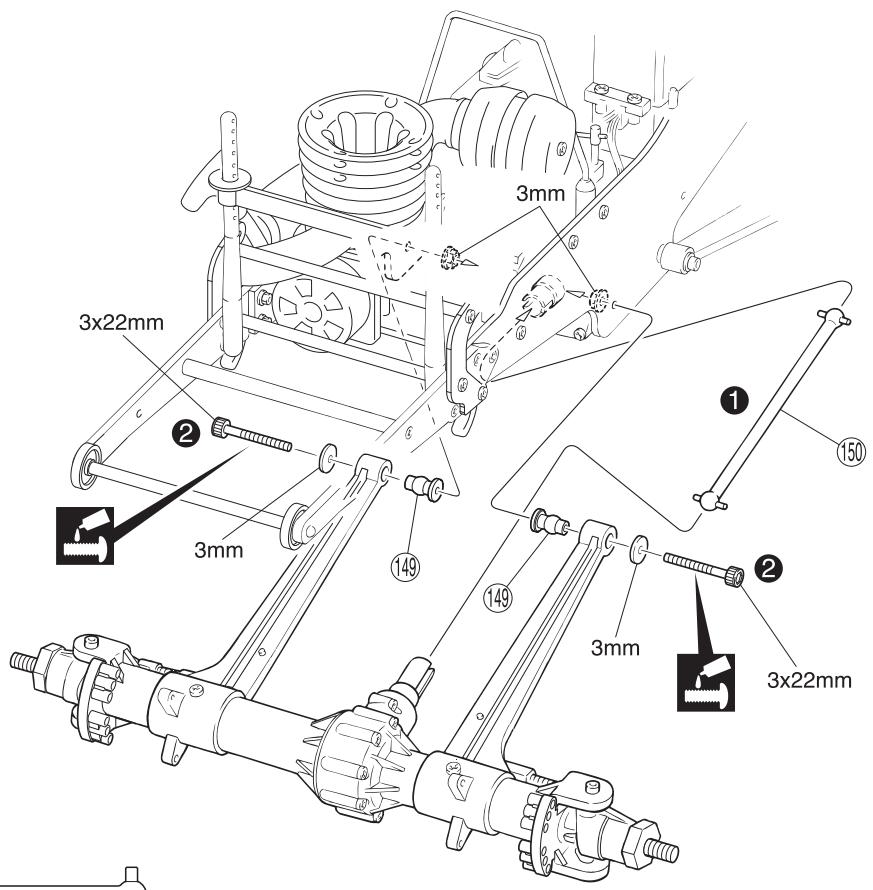

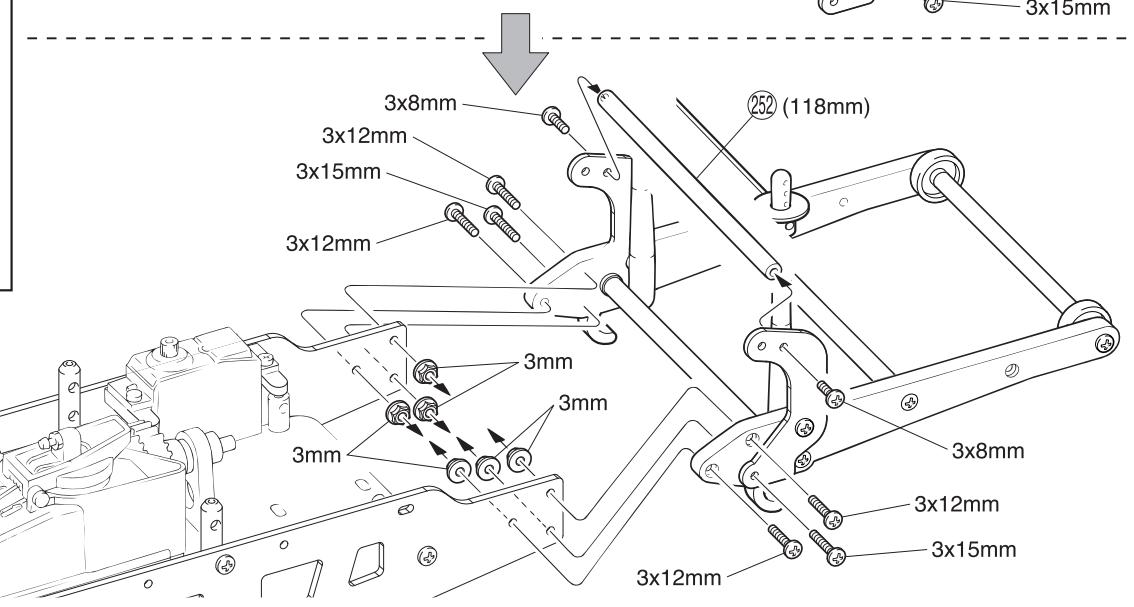

Assemblez dans l'ordre indiqué.

Assemblez aussi souvent qu'indiqué.

Assemblez le côté gauche comme le côté droit.

Applique du frein filet.

Applique liquide fixateur nillos.

Rotule de suspension

Rotule suspensa

3mm ran

Flanged Nut

Stopmutter

Ecrou epaulé

3 × 10 × 1 ~mm

FFJSHJ

Washer

Scheibe

Rondelle

Arandela

128mm

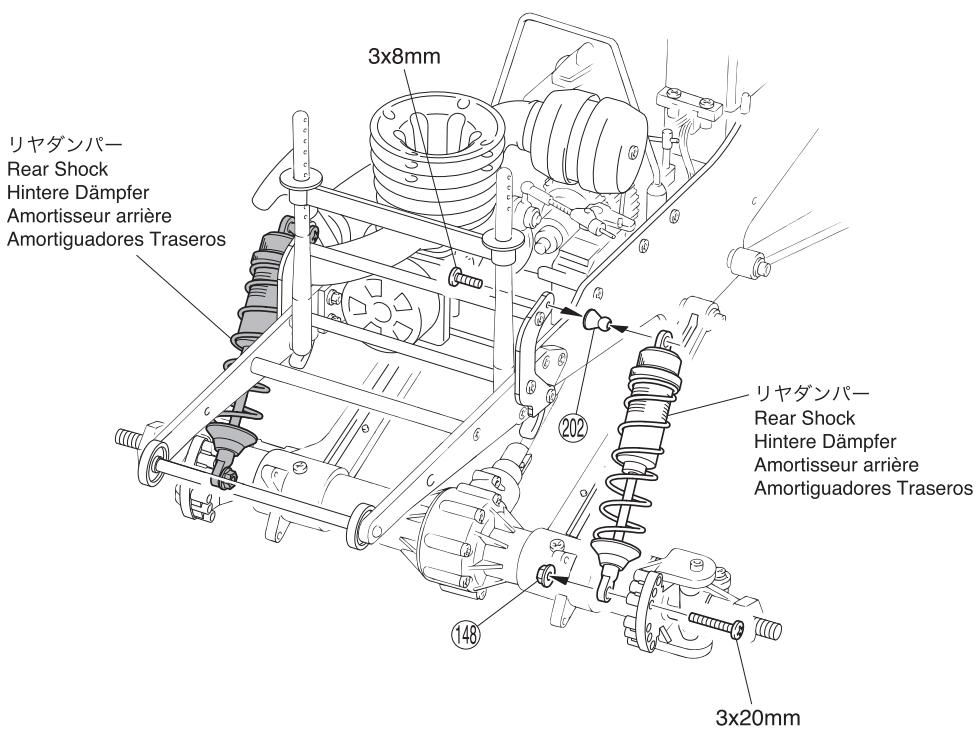

Amortisseur arrière

3mm

Plastic Nut

Kunstoffmutter

Ecrou plastique

3 × 20mm

Screw

LK Schraube

Vis 3x20mm

Vis 3x20mm

Screw

LK Schraube

Vis 3x8mm

Tornillo 3x8mm

Formal S-3011 2

6.8mm

Pivot

Kugelpfosten

Rotule

Rótula

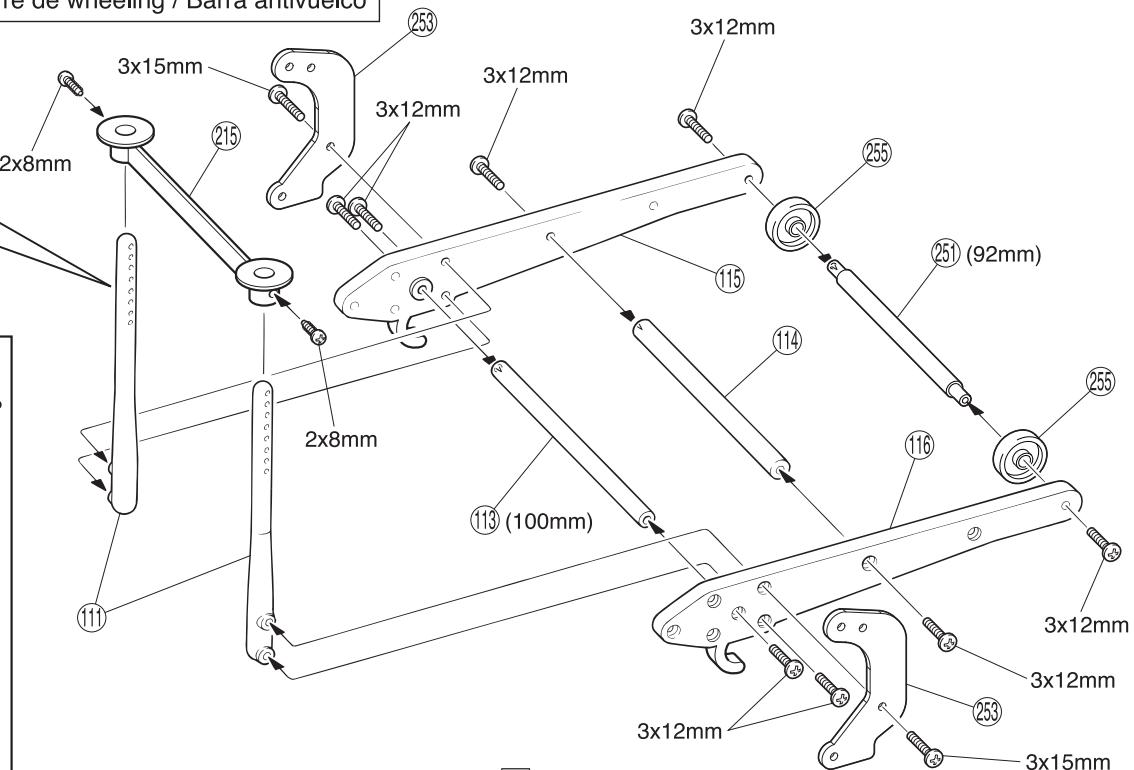

Assemblez le côté gauche comme le côté droit.

Assemblez dans l'ordre indiqué.

Appliqueur du frein filet.

Amplitude liquide fixateur-nillos.

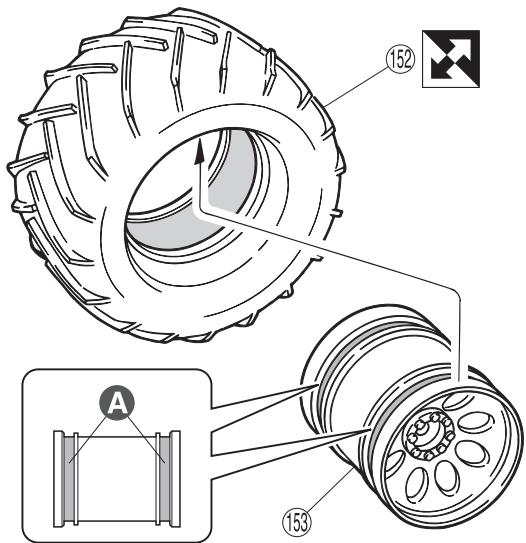

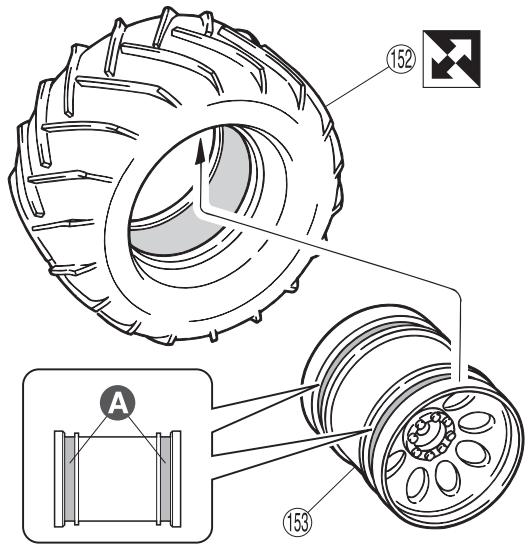

Assembler les 2 roues droites et les 2 roues pour la gauche.

Dégrossir les lèvres de la jante.

Assemblez le côté gauche comme le côté droit.

Assemblez aussi souvent qu'indiqué.

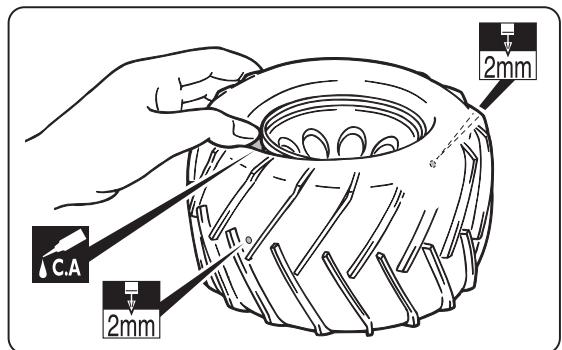

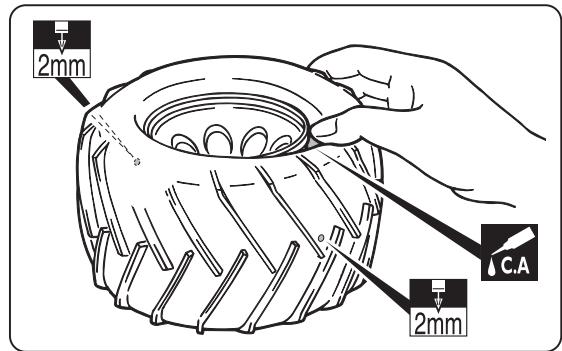

Percez des trous dans le Ø indiqué.

Collez avec de la colle cyanoacrylate.

Avant de peindre, nettoyez la carrosserie soigneusement avec un produit vaisselle.

Reportez-vous aux illustrations sur la boîte.

Peignez la carrosserie avec des peintures en spray de chez Kyosho.

Masquez les fenêtres de l'intérieur.

Enlevez le film protecteur de la carrosserie.

Coupez la partie grisée.

Percez des trous dans le Ø indiqué.

Placer les autocollants en se référant au couvercle de la boîte et à la notice.

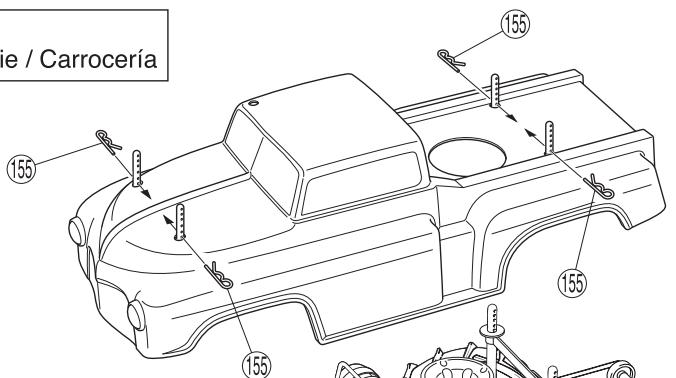

Goupille de carrosserie

Clip caroceria

Courber les clips de carrosserie comme indiqué.

Pièces options nécessaires pour utiliser un autre moteur.

Pièces optionales que doivent utiliser.

Plug

Kerze

Bougie

Bujia

Joining Pipe

Silikon-Verbinder

Durite d'échappement

Manguito

No.92060

INT

Supports moteur (pour moteur OS21RG)

Bancada (OS21RG)

Flywheel

Schwungrad

Volant moteur

Volante inertie

No. IF23

FlaI

Flywheel

Schwungrad

Volant moteur 2 pts

Volante Inertiা

Pilot Nut

Mutter

Écrou d'embrayage

Tuerca

No. IFW54B

3PC FLYWHEEL NUT

3PC Flywheel Nut

Mutter

Ecrou d'embrayage

Bell Guide

Kupplungs-welle

Guide d'embrayage

Guía

No. MAW008

(P)

Entorse de support moteur

Supplément Bancada

No. IF211

Entretoise de support moteur

Supplément pour bancada

※GXR28SG27

2 sachets sont nécessaires pour monter le GXR28SG.

PSG

Utiliser celui du kit d'origine

Utiliser recambios estandar

No. IFW54B

lo.1190

Ajuster selon voire moteur avec les rondelles 7× 11× 0.5mm et 7× 11× 1mm. (La rondelle 7× 11× 1mm est standard).

Doit être acheté séparément!

Assemblez le côté gauche comme le côté droit.

Pour votre sécurité, n'effectuer aucun réglage lorsque le moteur fonctionne!

Effectuer les réglages moteur avant de régler la boîte de vitesse.

Dévisser la vis de 4x4mm du pignon de 11 dents 42

Déplacer comme indiqué, les couronnes de boîte 40 39

Régler le temps de passage en ajustant la vis (24) de la cloche de la seconde couronne (33).

Placer les couronnées (40) et (39) et serrer fermement la vis BTR de 4x4mm (42).

Pousser vers l'avant l'axe de boîte 30 et déplacer toutes les couronnées à

l'exception de la couronne de troisième.

Régler le temps de passage en ajustant la vis BTR (24) de la cloche de la troisième couronne (35).

Remplacement de l'axe de boîte 30 et serrage de la bague de 6mm 36 comme à l'origine.

Temps de passage plus tôt.

Cambia más

rapidamente

Temps de passage plus tard.

Cambia mas

lentamente

Ajuster la vis BTR (24) avec une clé hexagonale de 2 mm. Pour un temps de passage lent, visser (sens horaire).

Pour un passage plus rapide, visser (sens anti-horaire)

N'effectuer pas un réglage supérieur à.

Si vous confondez le temps de passage de la 2ème et 3ème, serrez fermement la vis BTR de 3ème pour ne pas la faire passer.

Ajuster la 2ème couronne puis, dévisser progressivement la couronne de 3ème afin d'ajuster son temps de passage.

Pour augmenter la longévité de la boite de vitesse, suivre scrupuleusement les conseils suivants :

Lubrifier les roulements à billes après utilisation. Vérifier régulièrement le serrage des vis. Vérifier régulièrement le montage de l'axe de boite de vitesse. • Préserver de la poussière les roulements à billes.

Les ressorts d'amortisseurs de la référence #MT113B sont noirs. Les ressorts options #MA075 sont rouge.
