MODE D'EMPLOI TD 240 THORENS

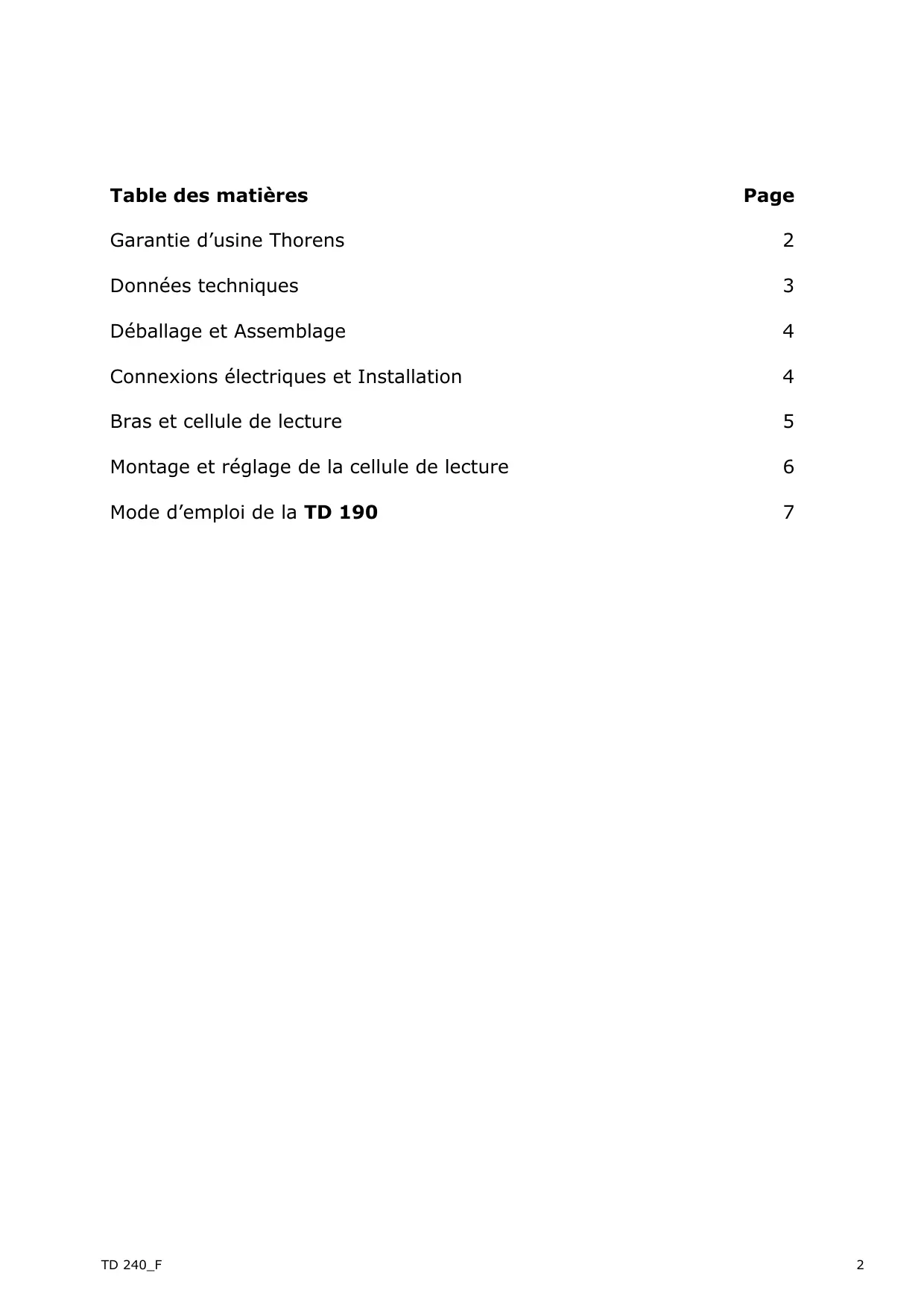

Table des matières

Les modèles TD 240 sont des appareils de précision conservant leurs excellentes caractéristiques initiales durant de nombreuses années, dans la mesure ou ils sont traités de manière appropriée.

Nous vous prions de prendre connaissance de ce mode d'emploi avant de déballer et d'installer votre appareil. Vous éviterez ainsi tout risque de dommage à l'appareil et à vos disques.

Les conditions de garantie légale sont applicables. Si un défaut apparaît sur votre appareil pendant la durée de validité de la garantie, veuillez en informer votre revendeur en lui précisant le type du défaut. Si le défaut constaté ne peut pas être réparé par l’envoi et le remplacement de la pièce détachée correspondante, retournez l’appareil à Thorens, après accord préalable, dans son emballage d’origine. Si vous ne disposez plus de l’emballage d’origine, vous pouvez en obtenir un de Thorens contre paiement. L’expédition en retour doit se faire en port payé. Les marchandises arrivant en port dû ne seront pas acceptées. La réexpédition se fera en port payé. N’expédiez jamais le TD 240 sans avoir fixé les vis de sécurité pour le transport. Les dommages consécutifs au non respect des instructions du mode d’emploi ou à des effets mécaniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie. Le garantie ne couvre que le mécanisme d’entraînement de la platine, son moteur et le bloc secteur. Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.

Notre service après-vente est à votre entière disposition pour toute autre question.

Afin d'éviter tout risque d'incendie ou de dommages électriques, l’appareil ne doit pas exposé à la pluie ou à l'humidité.

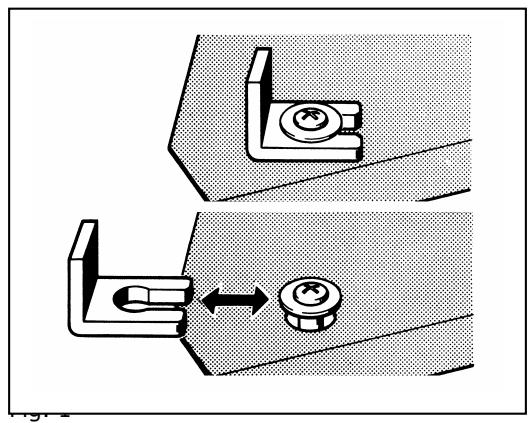

Posez maintenant le plateau sur la plaque support du moteur et poussez les deux ressorts d'arrêt vers l'arrière jusqu'à ce qu'ils s'encliquettent dans l'orifice de l'axe du plateau (Fig. 2). Enfoncez les deux charnières dans les ouvertures prévues à cet effet (Fig. 3).

Placez le couvercle parallèlement aux charnières (angle d'ouverture env. 60°) jusqu'à ce qu'il soit bloqué dans celles-ci. Ainsi, le couvercle peut être enlevé à tout moment.

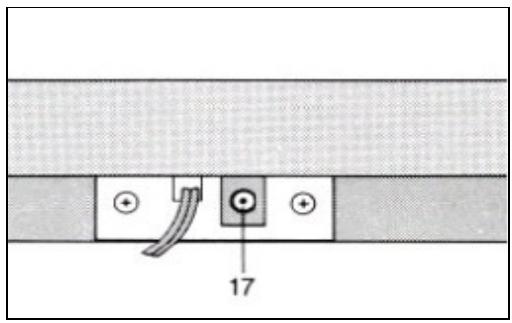

Le cordon livré séparément assure la connexion al la masse ou à la terre. Veuillez le coincer sous la borne de masse de l'amplificateur.

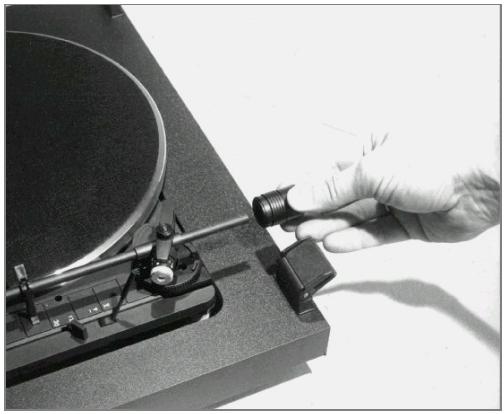

Vissez maintenant le contrepoids du bras (3) sur l'extrémité arrière du bras de lecture (Fig. 5).

Déverrouillez le bras de lecture (4) et déplacez-le vers l'intérieur. Actionnez le levier du lève-bras en tenant le bras de lecture (Fig. 6). En tournant le contrepoids (3), vous pouvez exactement équilibrer le bras, ce dernier doit se mouvoir librement. Ramenez le bras sur le repose-bras, Maintenant, vous pouvez régler la valeur de la force d'appui (1) et de l'antiskating (2). Pour le système AT 95 E intégré, il est recommandé de régler la valeur à 15 mN. Veuillez tenir compte du tableau suivant:

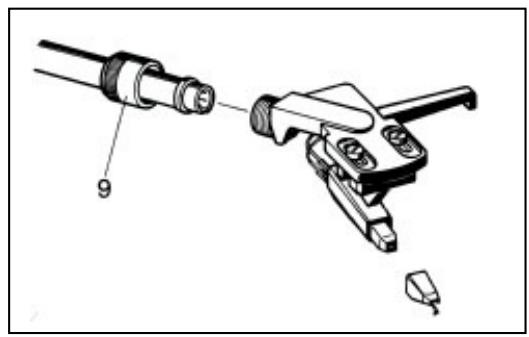

1 Desserrez pour cela l'écrou conique (9) qui se trouve derrière le support de système. Tirez le support vers l'avant (Fig. 7). Retirez les deux vis de blocage et enlevez avec précaution les cordons de raccordement de la cellule à l'aide d'une pincette. Vissez légèrement la nouvelle cellule et enfoncez les cordons de raccordement dans les prises, en taisant attention aux codes couleur. Fig. 7

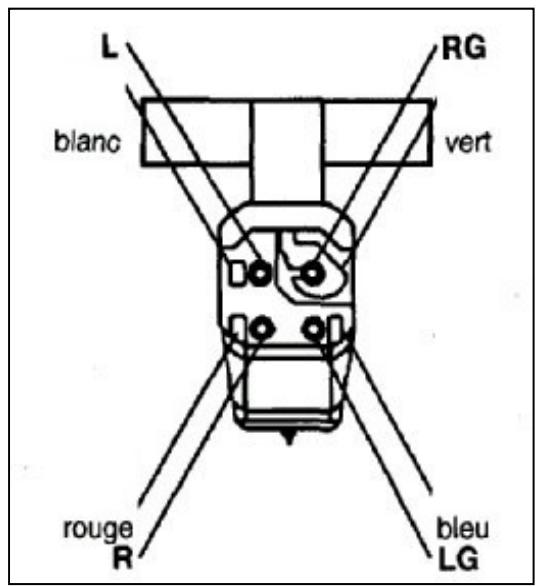

L'exemple de branchement indiqué dans la figure 8 se rapporte au système Ortofon AT 95 E!

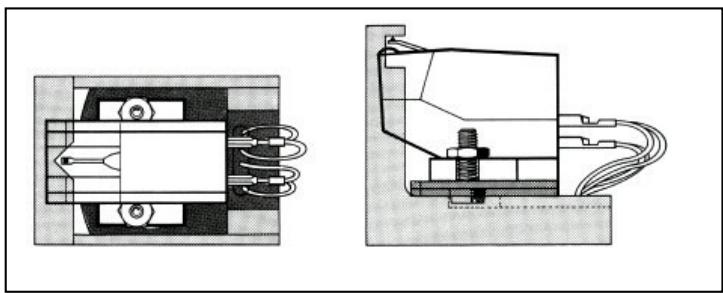

Insérez le support de système dans la glissière de montage fournie. Le montage est correct lorsque la pointe de lecture, vue d'en haut, est placée dans l'ouverture en V de la glissière, de montage.

Vue de côté, la pointe doit être enfoncée dans l'orifice rectangulaire (Fig. 9). Enfichez le support de système dans la tige du bras de lecture et revissez I'écrou (9). ATTENTION! Faites attention à ne pas endommager le pointe de lecture lors de cette opération. Après avoir monté la cellule de lecture, resserrez les vis de blocage. Fig. 8

Remplacement de la pointe de lecture

La pointe de lecture se détériore à l'usage C'est pourquoi il est recommandé de contrôler régulièrement la pointe après environ 500 heures d'utilisation. L'utilisation de pointes usées ou abîmées peut endommager vos disques. Afin de pouvoir utiliser les disques en gommelaque (78 t/mn) de façon idéale, il faut remplacer la pointe par une pointe pour gomme-laque (Fig. 7). Veuillez-vous renseigner auprès de votre spécialiste.

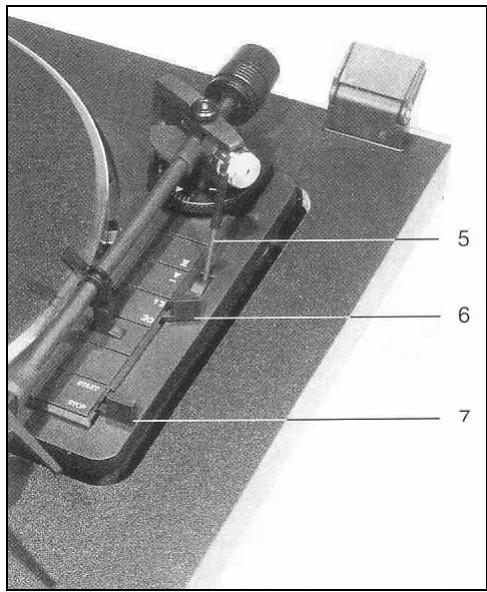

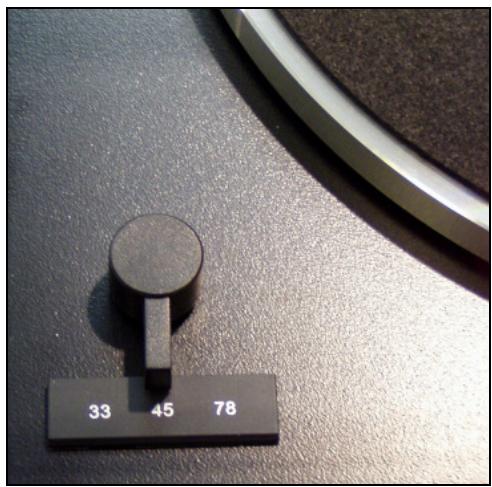

La bouton (6) à droite du bras de lecture permet de régler la diamètre des disques (17 cm et 30 cm).

Cette opération est uniquement nécessaire pour la mise en marche automatique (Fig. 11).

Mise en marche automatique

Enlevez la protège pointe transparent, en le tirant vers l'avant. La levier du lève-bras (5) doit être actionné. Placez le levier de commande en position Start afin que le bras de lecture se positionne automatiquement sur le disque (Fig. 11).

Mise en marche manuelle et utilisation du lève-bras

Actionnez le levier du lève-bras (5). Enlevez le bras de lecture du repose-bras et placezle sur la sillon d'entrée du disque. Le moteur d'entraînement se met en marche. Le bras de lecture est ralenti par la levier du lève-bras (5), ensuite il s'abaisse délicatement sur le disque. Le levier du lève-bras permet de relever le bras à n'importe quel point, même pour des arrêts de courte durée. Le plateau du tourne-disque continue de tourner (Fig. 11).

Lorsque la bras de lecture arrive à l'extrémité du disque, il revient automatiquement sur la repose-bras, et l'appareil arrête de fonctionner. Vous pouvez aussi éteindre le tourne-disque en amenant le levier de commandement (5) dans la position Stop, ou en actionnant le levier du lève-bras et en ramenant manuellement le bras sur le repose-bras (Fig. 11).
