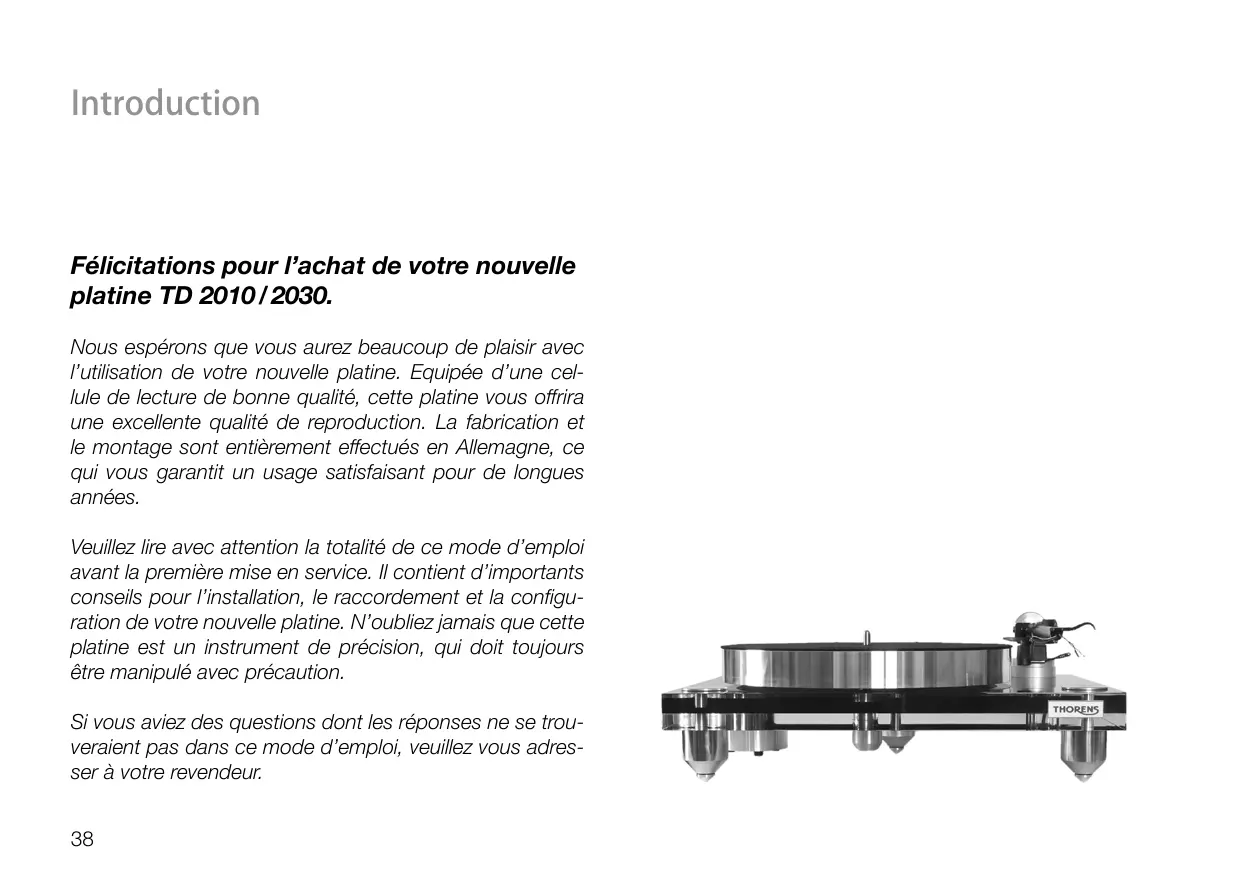

Veuillez lire avec attention la totalité de ce mode d’emploi avant la première mise en service. Il contient d’importants conseils pour l’installation, le raccordement et la configuration de votre nouvelle platine. N’oubliez jamais que cette platine est un instrument de précision, qui doit toujours être manipulé avec précaution. Si vous aviez des questions dont les réponses ne se trouveraient pas dans ce mode d’emploi, veuillez vous adresser à votre revendeur. 38
EXPLICATION DES SYMBOLES GRAPHIQUE Le symbole éclair avec flèche vers le bas dans le triangle avertit d‘une „tension dangereuse“ à l‘intérieur de l‘appareil, dont le niveau est suffisant pour présenter un danger de choc électrique aux personnes. Le point d‘exclamation à l‘intérieur du triangle indique des instructions de commande et d‘entretien figurant dans le présent mode d‘emploi.
ELIMINATION D‘APPAREILS ELECTRIQUES PAR LES UTILISATEURS PARTICULIERS RESIDANT DANS LA CE Ce symbole, figurant sur le produit ou sur son emballage, indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de remettre ce produit à une entreprise d‘élimination ou de recyclage d‘appareils électriques de tous types (par ex. une décharge spécialisée) La collecte sélective et la réutilisation de tous vos anciens appareils électroniques à l‘occasion de leur élimination, contribuent à la protection de l‘environnement et assure qu‘il soient recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils électroniques usagés, adressez-vous aux autorités locales, aux déchèteries ou au distributeur qui vous a vendu l‘appareil.

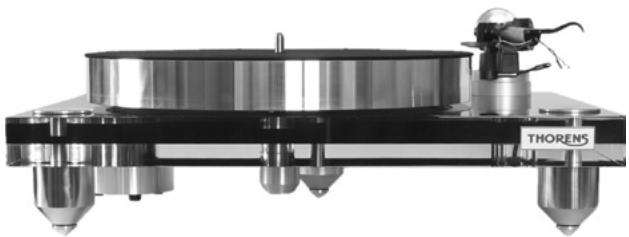

Placez maintenant la platine sur ces embases et réglez son horizontalité. Vous pouvez régler la hauteur des pieds en faisant tourner les pointes. Contrôlez ensuite le réglage de la hauteur à l‘aide d‘un niveau à bulle et corrigez-le si nécessaire. Placez maintenant le moteur dans le logement prévu à cet effet, à l‘arrière gauche. Soulevez le châssis et placez le moteur sous son logement. Abaissez maintenant lentement le châssis afin que le moteur s‘insère dans son logement par le dessous. Procédez avec beaucoup de précaution afin de ne pas rayer la surface de la platine. L‘unité moteur ne doit pas toucher le châssis dans sa position finale.

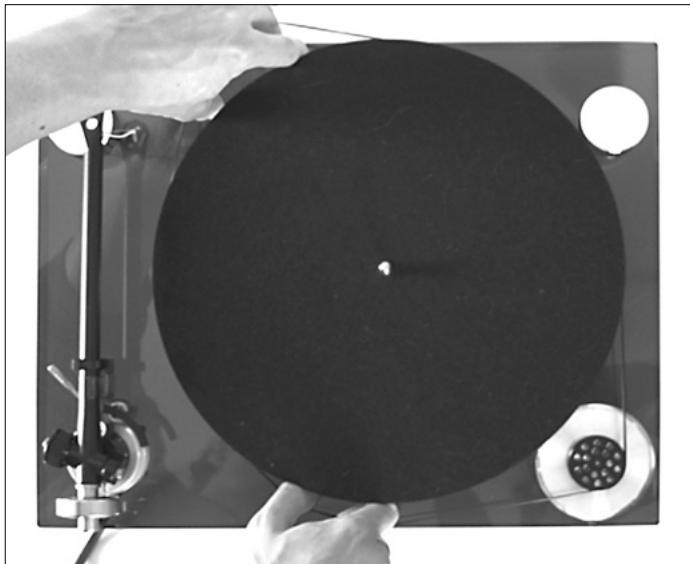

à la main et vérifiez s‘il tourne sans offrir trop de résistance. Mettez ensuite le feutre en place. Tendez la courroie autour du plateau et sur la poulie (Fig. 1). Evitez toute trace d‘huile ou de graisse sur la courroie d‘entraînement, la poulie du moteur et la surface d‘entraînement du plateau. Si nécessaire vous pouvez nettoyer ces pièces à l‘aide d‘un tissu ou chiffon non pelucheux, imprégné d‘alcool pur. Si votre platine a été livrée sans bras de lecture, montez celui-ci conformément aux instructions du fabricant. Dans le cas contraire, la platine est maintenant entièrement montée. IMPORTANT: Veuillez conserver l‘emballage, au cas où l‘appareil devrait être remballé pour le transport. Aucune garantie de dommages de transport ne peut être acceptée pour un appareil dont l‘emballage n‘est pas conforme!

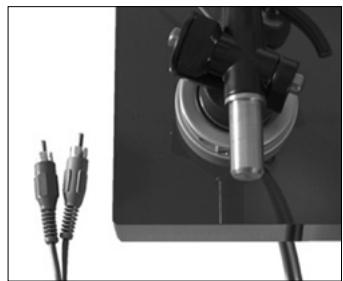

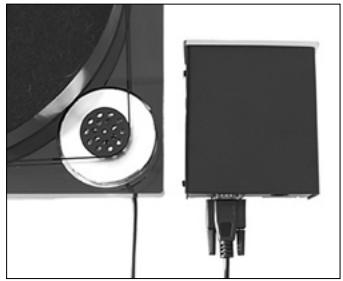

Pour le raccordement au secteur, l‘unité PS 800 est reliée à une prise de courant à l‘aide de l‘alimentation et du cordon secteur. (Fig. 2.3).
à l‘aide de ses propres supports de console.
(même couleur) du système de lecture.
été effectués en usine. Il n‘y a que la force d‘appui qui reste encore à régler, car le poids du bras de lecture est démonté pour le transport. Montez la cellule de lecture dans les trous de la tête de lecture prévus à cet effet. Si possible, laissez en place la protection de l‘aiguille sur la cellule, pour éviter tout dommage de l‘aiguille de lecture. 44
Remarque: Pour les cellules de lecture Grado montez les vis fournies par le dessous de la cellule et vissez les écrous sur le dessus de la tête de lecture, car trop difficiles à visser par le dessous.

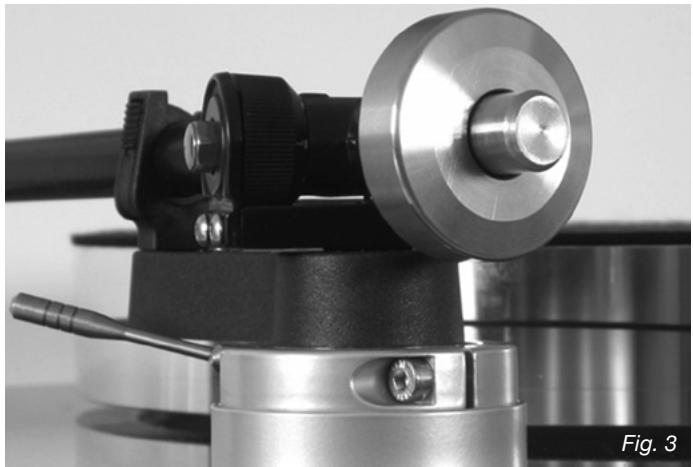

Tournez maintenant le contrepoids sur le bras en direction du palier de bras (Fig. 3). ATTENTION: Procédez ensuite avec une extrême précaution, car chaque erreur peut détruire l‘aiguille de lecture de la cellule ! Retirez prudemment la protection de l‘aiguille. Le bras de lecture doit ensuite être positionné entre le support de bras et le plateau avec l‘élévateur en position basse et équilibré par la rotation du contrepoids. Remarque: la force antiskating et la force d’appui (dans le cas où celles-ci ne seraient pas produites par le contrepoids comme pour le TP 300) doivent impérativement être réduites à 0. Posez pour cela un vieux disque sur le plateau et abaissez prudemment l‘aiguille de lecture. Le tube du bras de lecture doit alors être parallèle à la surface du disque. Si ce n‘était pas le cas, la hauteur du bras de lecture devra être réglée à l‘aide du VTA. VTA signifie Vertical Tracking Adjustment, ce système permet de régler le bras de lecture à la hauteur de la cellule de lecture en question, à l‘aide d‘un mécanisme de bridage (Fig. 3).
ATTENTION: Le réglage précis de la cellule de lecture exige le plus grand soin, afin d‘éviter tout dommage de l‘aiguille de lecture et de la mécanique de précision du bras de lecture. Si vous n‘avez aucune d‘expérience dans ce domaine, nous vous recommandons de faire appel à un spécialiste. Des systèmes de lecture mal réglés peuvent occasionner des pertes importantes de son et même endommager des disques. Azimut: Il s‘agit de l‘angle entre le porte-aiguille et le sillon du disque. Il doit être de 90° (à l‘exception des systèmes dont les aiguilles sont montées volontairement en biais). L‘azimut ne peut pas être réglé sur le TD 250 et TP 300. N‘utilisez avec ces bras de lecture que des cellules qui ont un azimut correct. 46
TP 250 et TP 300) les valeurs optimales se situent entre 21° et 24°. Il faut un gabarit spécial, disponible chez les revendeurs spécialisés, pour effectuer ce réglage. Longueur de porte-à-faux: Le porte-à-faux est la longueur de déplacement de l‘aiguille au-delà du centre du disque. Le porte-à-faux doit en général être de 17 mm pour les bras de lecture TP 250 et TP 300. Il faut un gabarit spécial, disponible chez les revendeurs spécialisés, pour effectuer ce réglage.
Réglage du lève-bras: Le réglage du lève-bras de ce bras de lecture est réalisé en usine et convient à presque tous les types de cellule. Si une correction de réglage s‘avérait malgré tout nécessaire, veuillez vous adresser à votre revendeur. Réglage de la force antiskating: La force antiskating se règle à l‘aide du réglage coulissant du palier de bras (2) situé sous le bras de lecture. Nous recommandons de régler la force antiskating légèrement inférieure à la force d‘appui.

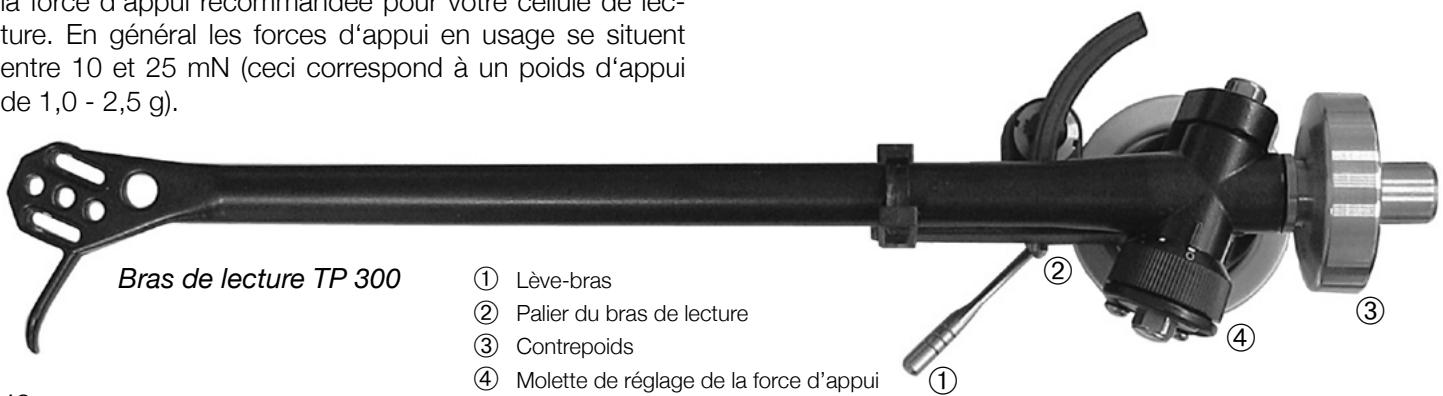

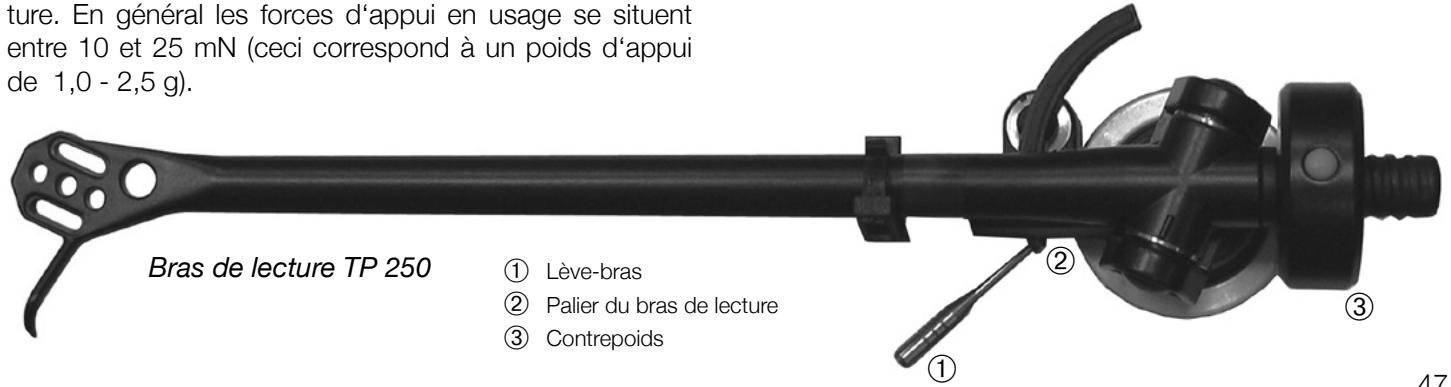

Lorsque le bras de lecture est équilibré (voir page 45), vous pouvez régler la force d‘appui en tournant le contrepoids (3) selon le schéma suivant: Une demi-rotation du contrepoids correspond à une force d‘appui de 10 mN, une rotation complète correspond à 20 mN. Une rotation en direction du palier de bras augmente la force d‘appui, une rotation en direction opposée la réduit. Les points verts sur le poids servent pour l‘orientation.
(2) situé sous le bras de lecture. Nous recommandons de régler la force antiskating légèrement inférieure à la force d‘appui.
La force d’appui est produite par un ressort situé à l’intérieur du bras. Après avoir équilibré le bras à l’aide du contrepoids du bras de lecture (3 – voir page 45) la force d’appui peut être réglée à l’aide de la molette tournante (4) située sur le côté du bras. Mettez la force d’appui à “0”, avant d’équilibrer le bras de lecture et bloquez-le ensuite avant d’effectuer le réglage de la force d’appui.

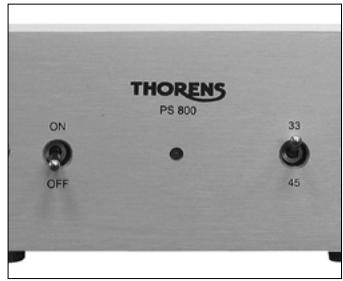

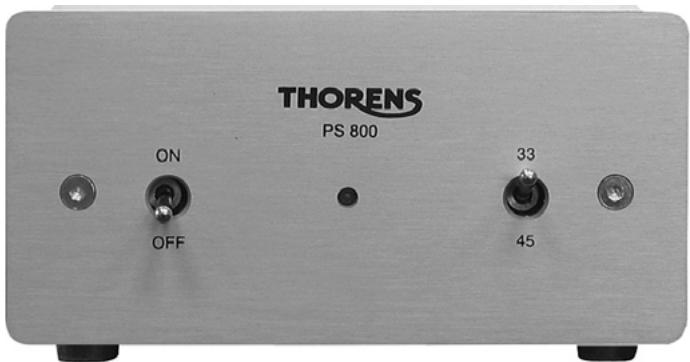

45 t/mn pour disques de petit diamètre. A la gauche du sélecteur de vitesses se trouve le commutateur ON/OFF servant à la mise en marche et à l‘arrêt du moteur. Pour la lecture d’un disque la platine doit d’abord être lancée à la vitesse de rotation adéquate. Levez ensuite le bras de lecture, le levier doit être levé vers l’arrière pour cela. Positionnez alors la cellule au-dessus du sillon d’entrée ou au-dessus du morceau recherché et ensuite abaissezla sur le disque à l’aide du levier (déplacez le levier vers l’avant et en bas).
être levé manuellement à l’aide du lève-bras et vous devez actionner le commutateur ON/OFF. 49
La poussière qui pourrait se déposer avec le temps sur le châssis, peut être enlevée avec un chiffon doux humide. Remarque: Utilisez pour le nettoyage de préférence un chiffon pour nettoyage de lunette humide. ATTENTION: N’utilisez en aucun cas pour le nettoyage un chiffon de papier ou tout autre matériau à fibres rugueuses, car celles-ci pourraient rayer la délicate surface acrylique. D’autre part, un chiffon sec peut provoquer des charges électrostatiques non souhaitées. Vous devriez remplacer la courroie de précision Thorens tous les deux ans. Si l’appareil devait rester inutilisé pendant une durée prolongée, il est recommandé de démonter la courroie, pour prévenir d’une usure prématurée. En cas d’utilisation intense, vous devriez faire vérifier le palier de la platine tous les 5 ans et renouveler son graissage. 50
