SLIMCAM 3200 - Caméra numérique AIPTEK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra numérique compacte
Marque	AIPTEK
Modèle	SLIMCAM 3200
Résolution capteur	3.1 mégapixels (2048x1536)
Résolution efficace	2 mégapixels (1600x1200)
Zoom numérique	4x (photos fixes uniquement)
Écran LCD	1,5 pouces couleur TFT
Objectif	F=3.5, 8.5mm
Mémoire interne	16 Mo de mémoire flash
Stockage externe	Carte SD/MMC (jusqu'à 512 Mo)
Formats photo	JPEG (2048x1536, 1600x1200, 1280x960)
Formats vidéo	Motion JPEG AVI (320x240, jusqu'à 20 ips)
Fonction Webcam	Oui (VGA 640x480 jusqu'à 10 ips)
Flash intégré	Oui (Auto/Marche/Arrêt)
Retardateur	10 secondes
Balance des blancs	Auto, Ensoleillé, Nuageux, Fluorescent, Tungstène
Exposition	Auto, Contre-jour
Effets d'image	Normal, N&B, Classique, Solarisation (photo) ; Normal, N&B (vidéo)
Alimentation	2 piles AAA 1,5V (alcalines recommandées)
Dimensions	Environ 86 x 41 x 30 mm
Poids	Environ 100 g (sans piles)
Interface	USB 1.1 (compatible USB 2.0)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Ne pas démonter, éviter l'exposition à l'eau ou à une chaleur excessive.
Pièces détachées / accessoires	Piles AAA, câble USB, dragonne, trépied (en option)

FOIRE AUX QUESTIONS - SLIMCAM 3200 AIPTEK

Comment installer les piles dans l'appareil photo ?

Faites glisser le couvercle des piles/carte dans le sens indiqué. Insérez deux piles AAA en respectant les polarités, puis refermez le couvercle en le faisant glisser pour le verrouiller.

Pourquoi l'appareil photo ne s'allume-t-il pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire. Si l'appareil reste inactif plus de 3 minutes, il s'éteint automatiquement ; appuyez sur le bouton Alimentation ou faites glisser le couvercle de l'objectif pour le rallumer.

Comment prendre une photo ?

Réglez l'interrupteur de sélection de mode sur l'icône Appareil photo. Ouvrez le couvercle de l'objectif, cadrez et appuyez à mi-course sur le déclencheur pour la mise au point, puis enfoncez-le complètement pour capturer l'image.

Pourquoi le flash ne fonctionne-t-il pas ?

Le flash peut être désactivé ou les piles peuvent être trop faibles. Assurez-vous que le mode flash n'est pas réglé sur Off. Si les piles sont faibles, le flash forcé n'est pas disponible ; remplacez les piles.

Comment effacer des photos ?

Passez en mode Lecture (symbole lecture). Utilisez les boutons de contrôle pour sélectionner la photo à supprimer. Appuyez sur MENU/OK, choisissez 'Delete One' puis confirmez avec 'Yes'.

Pourquoi mes vidéos n'ont-elles pas de son sur l'appareil photo ?

La lecture audio n'est pas disponible sur l'écran LCD de l'appareil. Pour entendre le son, copiez la vidéo sur un ordinateur et lisez-la avec un lecteur multimédia.

Comment connecter l'appareil photo à un ordinateur ?

Installez d'abord le pilote Cam 3200 à partir du CD fourni. Ensuite, allumez l'appareil en mode Lecture, branchez le câble USB sur l'ordinateur puis sur l'appareil. Sous Windows XP, une fenêtre s'ouvre automatiquement ; sous d'autres systèmes, suivez les instructions.

Pourquoi l'ordinateur ne détecte-t-il pas l'appareil photo ?

Assurez-vous que le pilote est correctement installé avant de brancher le câble USB. Essayez de changer de port USB. Si un conflit avec un autre périphérique survient, désinstallez les pilotes en conflit et réinstallez celui du Cam 3200.

Comment utiliser la fonction webcam ?

Installez le pilote puis connectez l'appareil en mode Vidéo (interrupteur sur l'icône caméra). Lancez le logiciel 'Cam 3200' depuis le bureau ou le menu Démarrer. Vous pouvez aussi l'utiliser avec des applications de visioconférence comme NetMeeting.

Que faire si l'image est trop floue ?

Réglez la mise au point à l'aide de l'interrupteur de mise au point : position Macro pour les sujets proches (30-60 cm) ou Infini pour les sujets éloignés. Assurez-vous également que l'objectif est propre.

MODE D'EMPLOI SLIMCAM 3200 AIPTEK

1. Composants de votre appareil photo 3 2. Installer les piles 4
2. Insérer et retarder la carte SD/MMC (optionnelle) 5

Insérer la carte 5

Retirer la carte 5

1. Fixer la dragonne (optionnelle) 6
2. Utiliser le trépied (optionnelle) 6

Fonctionnement de base 7

1. Mise sous/hors tension 7

Utiliser le Couvercle de l'objectif 7

Utiliser le bouton Alimentation 7

1. Régler l'interrupteur de sélection de mode 7
2. Prendre des photos fixes 8

Prise de vue 8

Mise au point 8

Zoom avant/arrêt 8

Flash et Retardateur 9

4. Enregistrer des vidéos 10

Consulter tout de suite vos images sur l'écran LCD 11

1. Visualiser les photos et les vidéos 11

1 Affichage de l'écran LCD en mode 11

1. Supprimer des photos et des vidéos 12

Fonctionnement et paramètres avancés 13

1. Utiliser le bouton MENU 13

MENU en mode 13

MENU en mode 14

MENU en mode 15

1. Configurer les paramètres 16

Amusez-vous en visualisant vos images sur un ordinateur 17

1. Installer le pilote Cam 3200 17
2. Connecter votre appareil photo à votre ordinateur 20
3. Copier les photos et les vidéos vers votre ordinateur 21
4. Visualiser sur votre ordinateur 23

Utiliser la fonction camera PC pour vous amuser 24

1. Installer le pilote Cam 3200 24 2. Connecter votre appareil photo à votre ordinateur 24 3. Capturer les images instantanées vers votre ordinateur 26 4. Paramètres Avancés 28

Paramètres format 28 Paramètres propriétés 29

Informations complémentaires 32

1. Durée de vie des piles 32 2. États du voyant LED 33 3. Capacité de stockage 33 4. En savoir plus sur la fréquence 33 5. Specifications 34

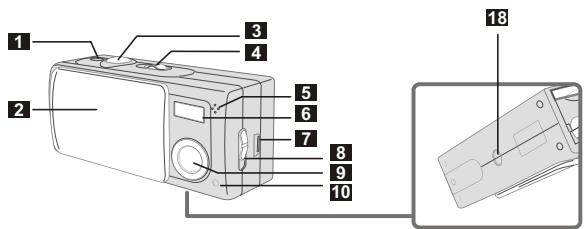

1. Composants de votre appareil photo

Bien connaître les composants de votre appareil photo avant utilisation vous aidera à l'utiliser plus facilement.

19 20

1 Bouton Alimentation 2 Couvercle de l'objectif 3 Bouton Déclencheur/Sortie Rapide 4 Interrupteur de Sélection de Mode 5 Microphone 6 Flash 7 Port USB 8 Interrupteur de Mise au Point 9 Objectif 10 Voyant LED du Retardateur

Ecran LCD 12 Bouton de Contrôle (Zoom avant) 13 Bouton de Contrôle (Zoom arrêté) 14 Bouton MENU/OK 15 Voyant LED 16 Oeillet pour dragonne 17 Couvercle pour piles/carte SD/MMC Support pour trépied 19 Slot pour carte SD/MMC 20 Compartiment des piles

2. Installer les piles

Veuillez utiliser deux piles AAA 1.5V.

Nous vous recommandons d'utiliser des piles alcalines.

1 Faites glisser le couvercle pour piles/carte en respectant la direction indiquée pour l'ouvrir. Suivez les indications pour insérer deux piles AAA. 3 Fermez le couvercle pour piles/carte vers l'intérieur et faites-le glisser vers le haut pour le verrouiller.

Pour les détails concernant la durée de vie des piles, veuillez vous référer à la section "Durée de vie des piles" en page 32.

3. Insérer et retirer la carte sd/mmc (optionnelle)

Ne jamais éjecter la carte SD/MMC lorsque l'appareil photo est en train de traiter les données. (Le voyant LED s'allume en rouge lorsque le traitement des données est en cours. Pour plus d'informations relatives aux états du voyant LED, veuillez vous référer à la section "États du voyant LED" en page 32)

Insérer la carte

Ouvrez le couvercle pour piles/carte. 2 Insérez la carte en respectant la direction indiquée puis poussez-la à fond dans le slot pour cartes. 3 Fermez le couvercle pour piles/carte.

Retirer la carte

Poussez et relâchez la carte pour la retirer.

L'appareil photo est livré avec 16MB de mémoire flash intégrée pour le stockage des images. Si vous n'insérez pas une carte SD/MMC, les données seront automatiquement enregistrées dans la mémoire flash intégrée.

Pour les détails concernant la capacité de stockage d'une carte SD/MMC et celle de la mémoire interne (16MB de mémoire flash), veuillez vous référer à la section "Capacité de stockage" en page 33.

4. Fixer la dragonne (optionnelle)

Pour des raisons de confort et la sécurité de l'appareil photo, vous pouvez fixer la dragonne de transport.

Enfilez la boucle de la dragonne à travers l'œillet en suivant la direction indiquée. Fixez la dragonne comme indiqué.

5. Utiliser le trépied (optionnelle)

Le trépied peut être fixé à votre appareil photo afin de minimiser les éventuels mouvements de l'appareil photo et d'assurer une qualité optimale de l'image, en particulier lorsque vous prenez des auto-portraits, des photos de longue durée ou lorsque vous prenez des photos en mode macro.

Fixez le trépied au support situé au-dessous de l'appareil photo et tournez la molette dentelée pour le verrouiller. Dépliez les pieds pour installer. 3 Reglez l'alignement jusqu'à obtenir la position désirée.

1. Mise sous/hors tension

Faites glisser le Couvercle de l'objet ou pressez le Bouton Alimentation pour allumer ou éteindre l'appareil photo.

Utiliser le couvercle de l'objet

Faites glisser le Couvercle de l'objet en respectant la direction indiquée par la flèche pour allumer ou éteindre l'appareil photo.

Lorsque le Couvercle de l'objet est ouvert, vous pouvez également presser le Bouton Alimentation pour désactiver l'appareil photo.

Utiliser le bouton alimentation

Pressez le Bouton Alimentation pour allumer ou éteindre l'appareil photo.

Si l'appareil photo est resté inactif pendant plus de 60 secondes, l'écran LCD sera éteint afin d'économiser la puissance des piles ; pressez n'importe quel bouton pour réactiver l'appareil photo. Si l'appareil photo est resté inactif pendant plus de 3 minutes, il s'éteindra automatiquement.

2. Régler l'interrupteur de sélection de mode

Cet appareil photo dispose de trois modes. Poussez l'Interrupteur de sélection de mode pour sélectionner le mode désiré.

Mode Vidéo Mode Photo Fixe Mode Lecture

3. Prendre des photos fixes

Suivez les étapes ci-dessous pour prendre des photos fixes. Utilisez également l'Interrupteur de Mise au Point pour régler la mise au point et utiliser les Boutons de Contrôle pour régler le zoom avant ou le zoom arrêté de manière à atteindre des résultats.

Prise de vue

Positionnez l'Interrupteur de sélection de Mode sur

2 Pressez le Bouton Déclencheur pour prendre des photos.

Lorsque le voyant LED clignote en rouge, la capture des images est en cours ; lorsqu’il devient vert, le traitement des images est effectué. (Pour plus d’informations relatives aux états du voyant LED, veuillez vous référer à la section "États du voyant LED" en page 32.)

Mise au point

Réglez la mise au point avant de prendre une photo fixe. Poussez l'interrupteur de Mise au point et sélectionnez le mode adapté à votre tableau ci-dessous indique les modes de mise au point que vous pouvez en fonction de la distance séparant du sujet.

	Macro	12"~24" (30cm~60cm)
▲III	Micro	24"~∞ (60cm~∞)

Zoom avant/arrière

Pressez le Bouton de

Contrôle pour effectuer un zoom avant ou pressé que Bouton de Contrôle pour effectuer un zoom arrêté.

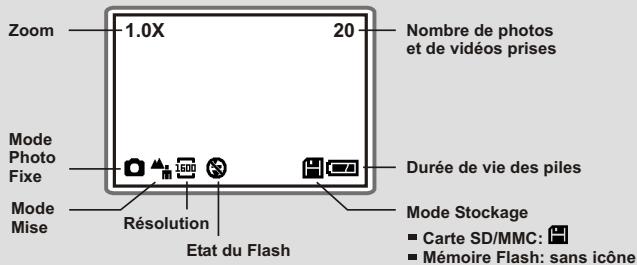

Flash et retardateur

Le flash et le retardateur sont prévus afin d'offrir plus de confort et de possibilités lors des prises de vue. Vous pouvez utiliser le flash si l’éclairage n’est pas adapté. La fonction retardateur est utile dans certaines situations (ex. lorsque vous prenez des photos de vous-même). Il existe d’autres paramètres dans le MENU en mode qui permettent de modifier l’apparence des photos, notamment la taille, l’exposition, la balance des blancs et les effets. Pour les détails concernant l’utilisation et les descriptions, veuillez vous référer aux pages 13-14.

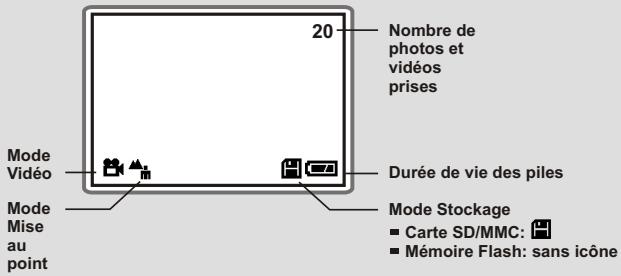

4. Enregistrer des vidéos

1 Réglez l'Interrupteur de Sélection de Mode sur

2 Pressez le Bouton Déclencheur pour débuter l'enregistrement. 3 Pressez de nouveau le Bouton Déclencheur pour arrêter l'enregistrement.

Vous pouvez également régler l'Interrupteur de Mise au Point en mode (Veuillez vous référer à la section "Mise au Point" en page 8.) La résolution de la vidéo est de 320240 pixels.

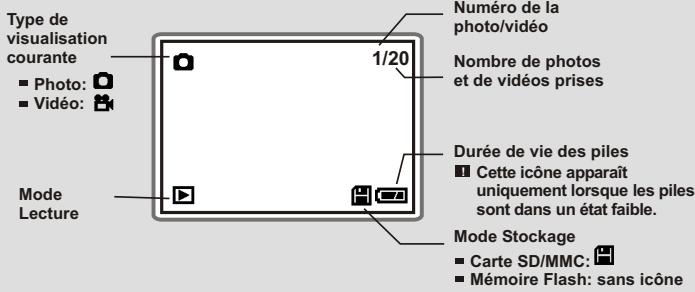

Affichage de l'écran LCD en mode

1. Visualiser les photos et les vidéos

Positionnez l'Interrupteur de Sélection de Mode sur

2 La première image capturée sera initialement mise en surbrillance sur l'écran LCD. 3 Pressez les Boutons de Contrôle pour CHOIR l'image précédente ou suivante à visualiser sur l'écran LCD.

Lorsque vous visualisez une vidéo sur l'appareil photo, la lecture du son est indisponible. Veuillez copier la vidéo vers votre ordinateur (pour les détails, voir la page 17) pour obtenir une visualisation avec du son.

2. Supprimer des photos et des vidéos

Suivez les étapes ci-dessous si vous voulez supprimer une photo ou une vidéo.

1 Poussez l'interrupteur de sélection de mode sur, puis pressez les boutons de contrôle pour désirer l'image que vous pouze supprimer. Pressez le bouton MENU/OK pour accéder au MENU. 3 Pressez les boutons de contrôle pour désir "Delete One", puis pressez le bouton MENU/OK. 4 Sélectionnez "Yes" à l'aide des boutons de contrôle, puis pressé le bouton MENU/OK pour terminer la suppression. Presse le bouton Déclencheur /Sortie Rapide si vous voulez quitter rapidement le MENU à tout moment.

1. Utiliser le bouton MENU

Le MENU fournit plus de fonctions avancées vous permettant de régler précisément l'appareil photo. Utilisez le bouton MENU/OK pour accéder au MENU. Pressez les Boutons de Contrôles ↓ pour mettre en surbrillance un paramètre. Utilisez le bouton MENU/OK pour confirmer. Ensuite utilisez le Bouton Déclencheur /Sortie Rapide pour quitter immédiatement.

MENU en mode

2 Le bouton MENU/OK est utilisé pour soit accéder au MENU, soit effectuer une opération. Sélectionnez l'icône pour quitter ou pressez le Bouton Déclencheur/Sortie Rapide pour quitter rapidement.

Paramètre	Option	Icône		Description
		MENU	Ecran LCD
1 Size	2048x1536	2048	2048	Ce paramètre vous permet de modifier la résolution de l'image. SéLECTIONnez les types "1600x1200" ou "2048x1536" si vous pouze faire développer les photos au format 4x6; séLECTIONnez "1280x960" si vous pouze faire développer les photos au format 3x5.
	1600x1200	1600
	1280x960	1280
2 Strobe	Auto Off			Ce paramètre vous permit de régler le flash. Lorsque vous n'étés pas suir de l'éclairage séLECTIONnez le mode "Auto" Le flash se déclenchera automatiquement si plus de lumière est requise. Si vous rencontres des problèmes en utilisant le flash, veilliez vous référer à la section "Troubleshooting".
3 Self-Timer	On Off		N/A	Ce paramètre vous permit de spécifier un début de 10 secondes avant que le déclencheur ne se lance. Si vous pouze utiliser le retardateur, réglez-le en mode "On", pressez le bouton Déclencheur puis attendez 10 secondes lorsque le voyant LED du retardateur clignote en rouge.
4 Exposure	Auto Back Light		N/A	Ce paramètre vous permet de régler le mode de mesure de l'exposition. Lorsque vous n'étés pas sur de la source de lumière ou si le suj fait face à la lumière, sélectionnez le mode "Auto". Si le sujeit est contre la lumière, sélectionnez le mode "Back Light".
5 White Balance [WB]	Auto Sunny Cloudy Fluorescent Tungsten		N/A	Ce paramètre vous permit de régler la température des couleurs en fonction de la luminière dans certains environnements. Si vous connaissiez les conditions de couleurs de l'environnement pour votre prise de vue, telles les situations "sunny" (lumineux), "cloudy" (sombre), "fluorescent" (conditions de couleurs élevées) et "tungsten" (conditions de couleurs basses), sélectionnez le mode que vous considérer plus adapté. Sélectionné le mode "Auto" si vous n'étés pas sur des conditions de couleurs de votre environnement.
6 Effect	Normal B&W Classic Solarize		N/A	Ce paramètre permet quatre modes de photos artistiques, "Normal" (sans effet), "B&W" (noir et blanc), "Classic" (ancienne photo), et "Solarize" (surexpôsee).
7 Setting	Voir la page 16 pour les détails.

MENU en mode

Paramètre	Option	Icône		Description
		MENU	EcranLCD
Effect	NormalB&W	N/A		Ce paramètre vous permet de régler les effetsde l'image, "Normal" (sans effet) et "B&W"(noir et blanc).
Setting	Voir la page 16 pour les détails.

MENU en mode

Paramètre	Option	Icône		Description
		MENU	Ecran LCD
1 Delete One	Yes	√	N/A	Ce paramètre vous permet de supprimer une photo ou une réserve stockée dans la mémoire flash intégrée ou sur la carte SD/MMC.
	No	×
2 Delete All	Yes	√	N/A	Ce paramètre vous permit de supprimer tous les fichiers stockés dans la mémoire flash intégrée ou sur la carte SD/MMC.
	No	×
3 Format	Yes	√	N/A	Ce paramètre vous permit de supprimer tous les fichiers stockés et de formater la mémoire flash intégrée ou la carte SD/MMC. Notez bien que tous les fichiers seront supprimés et ne pourrait pas être restaurés.
	No	×
4 Setting	Voir la page 16 pour les détails.

2. Configurer les paramètres

Mettez l'icône en surbrillance à l'aide des Boutons de Contrôle dans le MENU pour effectuer la configuration. Les figures ci-dessous représentent les différents affichages de Setting dans les trois différents modes. Le tableau ci-joint contient la description de tous les paramètres contenus dans Setting.

Description des paramètres de Setting

Paramètre	Option	Icone	Fonction
Time	Year Month Day Hour Minute	N/A	Ce paramètre vous permet de régler la date et l'heure de l'appareil photo. Utilisez les Boutons de Contrôlez , pour modifier la valeur du paramètre. Pressez le bouton MENU/OK pour confirmer.
Beep	On Off		Ce paramètre permet de déterminer si l'appareil photo émet ou pas un bip lors du fonctionnement.
Display	On Off		Ce paramètre déterminé si les petites icônes d'illustration s'affichent ou pas sur l'écran LCD.
Date Stamp	On Off		Ce paramètre déterminé si une impression de date sera effectuee ou pas sur les photos prises.
Flicker	50HZ 60HZ	50 60	Ce paramètre vous permit de régler la fréquence pour éviter les parasites et Brokerir la meilleure image. La valeur par défaut de la fréquence dépend de votre pays. Voir la section "En Savoir Plus sur la fréquence" en page 33 pour les détails.
Language	English Duestch	De De	Ce paramètre vous permit de désirir la langue de l'affichage à l'écran LCD.
Default	Yes No	√ X	Ce paramètre déterminé si tous vos réglages sont réinitialisés ou pas aux valeurs par défaut en usine.

1. Installer le pilote cam 3200

Installez le pilote Cam 3200 avant de connecter votre appareil photo à votre ordinateur pour la toute première fois. Veuillez suivre les étapes ci-dessous pour terminer l'installation.

Pour les utilisateurs Windows XP, ignorez l'objet 1. (Installer le pilote Cam 3200) et allez à l'objet 2. (Connecter votre appareil photo à votre ordinateur) si vous n'utilisez pas la fonction Caméra PC.

1 Allumez votre ordinateur.

Ne connectez pas le câble USB à votre ordinateur à cette étape. 1 Fermez toutes les applications en cours sur votre ordinateur.

2 Insérez le CD livre dans le lecteur de CD-ROM. 3 Pointez le curseur de la souris sur "Cam 3200 Driver" et cliquez dessus.

Le titre apparaîtra sur l'écran dans quelques secondes.

Cliquez sur "Cam 3200 Driver".

Si aucun titre n'apparaît sur l'écran

Veuillez suivre les étapes ci-dessous:

Double-cliquez sur l'icône "Oma tietokone". Double-cliquez sur l'icône du lecteur de CD-ROM ("Cam 3200 (E:)").

Le nom du lecteur de CD-ROM change en fonction de la configuration de votre ordinateur.

La boîte de dialogue "InstallShield Wizard" s'affiche et l'installation automatique début. Lorsqu'une fenêtre comme celle de la Fig1 apparait, cliquez sur "Suivant".

Fig 1

Remarques pour les utilisateurs windows 2000

① La boîte de dialogue "Digitalista allekirjoitus ei löydetty" peut apparaître deux fois. Veuillez simplement cliquer sur "Kyllä". Cet appareil photo est compatible Windows 2000.

Suivez les instructions à l'écran puis cliquez sur "Finish".

1 Ne redémarrez pas votre ordinateur à cette étape.

Lorsqu'une fenêtre comme celle de la FIG2 apparaît, veuillez cliquer sur "oui" ou "non" en fonction de votre cas.

Si vous n'êtes pas un utilisateur Windows XP, ou si vous n'avez jamais installé DirectX 8.0 ou plus, cliquez sur "Oui". Si vous êtes un utilisateur Windows XP ou si vous avez déjà installé DirectX 8.0 ou plus, cliquez sur "Non".

Fig 2

Lorsqu'une fenêtre comme celle de la FIG3 ou la FIG4 apparait, cliquez sur "finish" ou "ok" pour terminer l'installation.

Fig 3

Fig4

L'installation du pilote prendra effet une fois que votre ordinateur aura redémarré.

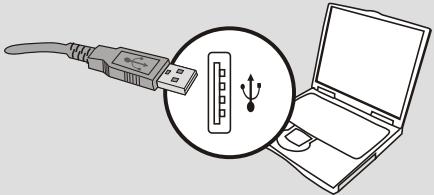

2. Connecter votre appareil photo à votre ordinateur

1 Allumez votre ordinateur. 2 Positionnez l'interrupteur de Sélection de Mode de votre appareil photo sur ON. 3 Branchez le câble USB dans le port USB situé sur votre ordinateur.

4 Branchez l'autre extrémité du câble USB dans le port USB situé sur votre appareil photo.

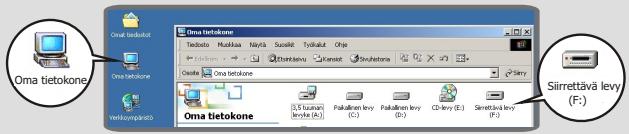

Pour les utilisateurs windows XP

Après avoir connecté votre appareil photo à l'ordinateur, une fenêtre apparaitra automatiquement (comme illustré sur la Fig 5). Sélectionnez l'item "Ouvrir le dossier pour afficher les fichiers utiliser Explorateur Windows" puis cliquez sur "Ok".

Fig 5

Les emplacements de stockage des photos et des vidéos

Vous trouvez les fichiers de vos photos et de vos vidéos comme illustré sur la Fig 6.

Fig 6

4. Visualiser sur votre ordinateur

Pour les utilisateurs Windows XP

Pour les utilisateurs Windows 2000/ME/98SE

2 Sélectionnez le fichier désiré et double-cliquez dessus pour consulter vos photos ou vos vidéos.

Pour les utilisateurs Windows XP

Pour les utilisateurs Windows 2000/ME/98SE

Remarques relatives à la déconnexion de l'appareil photo de l'ordinateur pour les utilisateurs windows 2000/me

Pour déconnecter votre appareil photo de l'ordinateur, veuillez suivre les étapes suivantes:

Double-cliquez sur l'icône située dans la barre des tâches. ② Cliquez sur l'icône (USB Disk), puis cliquez sur "Stop". ③ Confirmez le périphérique (Cam 3200) sur l'écran de confirmation puis cliquez sur "Ok". ④ Suivez les instructions à l'écran pour déconnecter votre appareil photo de votre ordinateur d'une manière correcte et sûre.

1. Installer le pilote cam 3200

Vous devez installer le pilote Cam 3200 avant d'utiliser la fonction Caméra PC ou la fonction Visioconférence.

Ignorez l'étape 1. (l'installation du pilote Cam 3200) et allez à l'étape 2. (Connectez votre appareil photo à votre ordinateur) si vous avez déjà installé le pilote Cam 3200. Si vous n'avez jamais installé le pilote Cam 3200, veillez d'abord à terminer l'installation. Pour les détails, veuillez vous référer à l'étape 1 décrite dans la section "Amusez-vous en visualisant vos images sur un ordinateur" en page 17.

2. Connecter votre appareil photo à votre ordinateur

1 Allumez suive ordinateur. 2 Réglez l'Interrupteur de Sélection de Mode situé sur votre appareil photo sur 3 Ouvrez en faisant glisser le Couvercle de l'objectif de votre appareil photo pour la préparation des prises de vue. 4 Branchez le câble USB dans le port USB de votre ordinateur.

Remarques relatives à la toute première utilisation de la fonction caméra PC pour les utilisateurs windows 2000/me/98se

Lorsque vous utilisez la fonction Caméra PC (ou la fonction Visioconférence) pour la toute première fois, veuillez suivre les étapes ci-dessous.

Pour les utilisateurs windows me

Veuillez sélectionner "Rechercher automatiquement un meilleur pilote"

Lorsqu'une fenêtre comme celle de la Fig 7 apparait.

Fig 7

Pour les utilisateurs windows 98SE

Cliquez "Suivant" lorsqu'une fenêtre comme celle de la Fig 8 apparait.

→ Sélectionnez "Rechercher le meilleur pilote pour votre périphérique" et cliquez sur "Suivant" lorsqu'une fenêtre comme celle de la Fig 8, celle de la Fig 9, apparait. → Sélectionnez le chemin d'accès vers tout pilote Windows 98SE. Il vous sera demandé d'insérer le CD-ROM Windows 98SE sous licence dans ce lecteur de CD-ROM. → Suivez les instructions à l'écran pour terminer l'installation.

3. Capturer les images instantanées vers votre ordinateur

Après l'installation du pilote et du matériel, vous pouvez commencer à utiliser la fonction Caméra PC ou exécuter d'autres applications pour Visioconférence. (Ce manuel fournit les informations relatives à la fonction Caméra PC uniquement.)

Double-cliquez sur l'icône "Cam 3200" située sur le bureau pour exécuter le programme, puis vous pourrez commencer à capturer les images instantanées vers votre ordinateur.

Cliquez sur le menu "Démarrer" et allez sur "Programmes", puis allez sur le dossier intitulé "Cam 3200" et cliquez dessus.

Si vous voulez utiliser la fonction visioconférence

Lancez l'interface NetMeeting ou une autre application pour Visioconference puis débutez l'utilisation.

Pressez l'une des icônes situées en bas dans le panneau Caméra PC pour utiliser les fonctions.

Fenêtre d'aperçu

Enregisterer

Arrêter l'enregistrement

Prise de Vue

Format

Parametre

Aperçu ou Arrêt de l'aperçu

Ouvrir album

Source video

Visualiser vos photos et vos vidéos grâce à l'interface caméra PC

Clique sur l'icône "Ouvrir album" située en bas dans le panneau Camera PC ou allez sur le chemin d'accès ci-dessous pour accéder aux fichiers.

C:\Program Files\Cam 3200\Work Temp

Clique sur l'icône "Format" et l'icône "Paramètre" situées sur le panneau Caméra PC pour accéder aux paramètres avancés.

1 Résolution couleur / compression

Sélectionnez l'une des options ci-dessous en fonction de vos besoins.

RGB 24: Meilleure qualité d'image.

1420: Le fichier sera compressé pour permettre un transfert à haute vitesse.

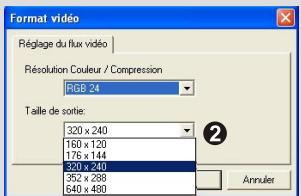

Taille de sortie

Réglez la taille de sortie pour modifier la taille de la fenêtre d’aperçu. La taille par défaut est de 320x240. Sélectionnez les pixels élevés si vous avez besoin d’une fenêtre d’aperçu plus grande.

① Filtrage de bande

Si l'image sur l'écran de votre ordinateur vacille lorsque vous utilisez la fonction Caméra PC, modifiez le paramètre "Filter de bande" situé sous l'onglet "Paramètres video" pour éliminer les parasites. Sélectionnez "50Hz" ou "60 Hz" jusqu'à ce que l'écran s'arrête de clignoter. Si vous pourrez réinitialiser le paramètre par défaut, sélectionnez "Normal AE".

Si le contrôleur ne dispose pas de la largeur de bande suffisante pour la Camera USB Cam 3200, régalez le paramètre "Bande passante" situé sous l'onglet "Paramètres video". Plus la valeur de la largeur de bande est BASSE, moins la largeur de bande sera occupée.

2 Paramètres personnalisés

Vous pouvez utiliser les paramètres par défaut ou modifier les paramétrages de la luminosité, du contraste, de la saturation, de la netteté et du teinte à vos convenances.

Question Réponse
Lors de l'utilisation de l'appareil photo
L'appareil photo n'a pas d'alimentation.	Les piles peuvent être à court de puissance, veuillez les remplaçer par des piles neuves.
Impossible d'allumer mon apparéil photo même après l'installation des piles.	Assurez-vous de bien avoir installé correctement les piles.Si l'appareil photo est resté inactif pendant plus de 3 minutes, il s'éteindra automatiquement, veuillez presser le Bouton Alimentation ou faire glisser le Couvercle de l'objet pour allumer l'appareil photo.
Impossible de prendre des photos lorsque le Bouton déclenchEU est pressér.	Assurez-vous que le Couvercle de l'objet est ouvert.Le stockage est plein. Veuillez libérer de l'espace de la carte SD/MMC ou de la mémoire flash.Si votre apparéil photo est réglé sur le mode®, règlez l'Interrupteur de Sélection de Mode sur le mode pour prendre des photos ou règlez sur le mode pour enregistrER des vidés.
Je n'ai pas effectué la suppression des photos ou des vidés mais je ne trouve aucuneUTHON.	Vérifiez si vos fichiers d'image sont stockés dans la mémoire intégrée de l' apparéil photo. Si l'odore apparait en bas à droite de l'écran LCD, cela signifiè que vous étés en train d'utiliser l' apparéil photo avec une carte SD/MMC. Veuillez retarder la carte pour consulter les données dans la mémoire flash. (Pour les détails, voir la section "Retirer la Carte" en page 5)
Impossible de régler le flash sur le mode "On".	Charger le flash nécessite plus de puissance des piles. Lorsque les piles sont en état de puissance faible, le Flash On n'est pas disponible. Veuillez changer les piles.
L'image est trop floue.	Veuillez régler la mise au point (voir la page 8).
L'image est trop nombre.	Vous devrez prendre des photos ou desVIDEOS dans un endroit avec la source delumière ajustée ou vous devrez utiliser le flash.
La lecture du son n'est pas disponible lors de la visualisation des vidés sur l'écran LCD.	Ce phénomène est normal. Si vous pouze consulter une réserve avec du son, vuillez copier la video vers votre ordinateur puis visualisez-la sur l'ordinateur.
Les parasites se produit sur mon apparéil photo lors de la visualisation des images sur l'écran LCD ou sur l'ordinateur.	Réglez la fréquence en fonction de la région où vous résidence. Vuillez vous référer à la section "En savoir plus sur la fréquence" en page 33.
Lors de la connexion de l' apparéil photo avec votre ordinateur
L'installation du pilote a échéoué.	Veuillez supprimer le pilote et les autres programmes associés. Suivez les étapes d'installation décrites dans ce manuel pour réinstaller le pilote. Installez le pilote avant de brancher le cable USB.
Apparition d'un conflit avec un autre apparéil photo ou un autre pérophérique de capture.	Si vous avez précédemment installé un autre apparéil photo ou un autre pérophérique de capture, supprince complètement un tel apparéil photo et son pilote pour eliminer le conflit entre pilotes.
Echec de lecture de vidés sur mon ordinateur.	Veuillez installer DirectX 8.0 ou plus. (Rétéréz-vous à la section "Installer le pilote Cam 3200" en page 17 ou téléchargez DirectX 8.0 et obtenez plus d'informations sur le site web de Microsoft.)
Les parasites se produit sur mon ordinateur lors de l'utilisation de Visioconférence.	Réglez la fréquence en fonction de la région où vous résidence. Vuillez vous référer à la section "Filterde bande" en page 29.

1. Durée de vie des piles

Condition\Quantité	Nombre de photos	Durée de vie des piles (minutes)
Prendre des photos fixes en 1600x1200 (sans flash)	650	45

• Les données ci-dessus sont obtenues en utilisant les piles alcalines et à 25°C, avec des photos prises toutes les quatre secondes.

1 Remarques : 1. La durée de vie des piles sera réduite dans les cas ci-dessous.

(1) Prendre des photos à des températures basses. (2) Allumer et éteindre l'appareil photo de manière répétitive.

1. Le tableau ci-dessus est donné uniquement à titre indicatif.
2. Utiliser le flash diminuera le nombre de prises de vue disponibles.

2. États du voyant LED

Condition	Couleur duvoyant LED	Signification
Etat(Voyant LED)	Rouge	Occupé ( lors d'un changement de mode, d'un stockage ou d'une capture)
	Verte	Prêt (en attente pour la commande)
Flash(Voyant LED)	Rouge	Chargement du flash en cours
	Verte	Prêt (en attente pour la commande)
Transfert desdonnées(Voyant LED)	Rouge	Transfert desdonnées
	Verte	Prêt (en attente pour la commande)
Retardateur(Voyant du retardateur)	Rouge(régulièrement)	Décompte en cours
	Rouge(rapidement)	Capture d'une image en cours

Ne jamais éjecter la carte et ne jamais retirer les piles lorsque le voyant LED s'allume de couleur rouge.

3. Capacité de stockage

Mémoire	Photo fixe			Vidéo
	2048x1536	1600x1200	1280x960	Durée d'enregistrement maximum
Mémoire flash (16MB)	20	30	48	2
Carte SD/MMC (32MB)	40	60	96	4
Carte SD/MMC (64MB)	80	120	192	8
Carte SD/MMC (128MB)	160	240	384	16
Carte SD/MMC (256MB)	320	480	768	32
Carte SD/MMC (512MB)	640	960	1536	64

1 Remarques : 1. Le nombre exact des photos stockées peut varier (jusqu'à ±30%) en fonction de la résolution et de la saturation des couleurs. 2. Le tableau ci-dessus est donné uniquement à titre indicatif.

4. En savoir plus sur la fréquence

Le paramétrage par défaut de la fréquence de votre appareil photo est spécifique au pays. Lorsque vous utilisez l'appareil photo lors d'un voyage à l'étranger, veuillez vous référer au tableau ci-dessous pour connaître le paramètre de la fréquence correspondant à la région où vous voyagez.

Pays	Angleterre	Allemagne	France	Italie	Espagne	Pays-bas
Réglage	50Hz	50Hz	60Hz	50Hz	50Hz	50Hz
Pays	Portugal	Amérique	Taiwan	Chine	Japon	Corée
Réglage	50Hz	60Hz	60Hz	50Hz	50/ 60Hz	60Hz

5. Spécifications

Résolution Matérielle	2048x1536 (3.1Mega Pixels)
Résolution efficace du capteur	1600x1200 (2Mega Pixels)
Mémoire interne	SDRAM de 16MB intégrée (buffer) 16 MB de mémoire flash (stockage)
Mémoire externe	Slot intégré pour de carte SD/MMC (maximum: 512 MB)
Appareil photo numérique	Format JPEG 2048x1536 (3.1Mega pixels); 1600x1200 (2Mega pixels); 1280x960 (1.3Mega pixels)
Caméscope video numérique	Format Motion JPEG (AVI) QVGA (320x240 pixels) / jusqu'à 20 fps
Visioconférence	VGA (640x480 pixels) / jusqu'à 10 fps QVGA (320x240 pixels) / jusqu'à 20 fps
Ecran LCD	LCD TFT couleur de 1.5 pouces
Zoom numérique	4x (uniquement pour les photos fixes)
Exposition	Auto/Contre-jour
Balance des blancs	Auto/Sunny/Cloudy/Fluorescent/Tungsten
Effets d'image	4 modes pour photos fixes et 2 modes pour vidEOS
Objectif	F=3.5, 8.5mm
Retardateur	10 secondes
Interface	USB 1.1 (compatible USB 2.0)
Economie d'énergie	Arrêt d'alimentation automatique en cas d'inactivité pendant plus de 3 minutes
Microphone intégré	Oui
Haut-parleurs intégrés	Non
Flash intégré	Oui
Piles	AAAx2 (piles alcalines recommandées)
Dimensions	3.4"x1.6"x1.2"
Emballage	SlimCam 3200
