Manuel de l'utilisateur
Cher utilisateur, merci d'avoir choisi ce produit. Nous avons investi dans sa mise au point beaucoup de temps et d'efforts, et nous espérons qu'il vous rendra des services sans soucis pendant de nombreuses années.
1. Ne pas faire tomber, percer ou démonter la caméra ; sinon, la garantie sera annulée. 2. Evitez tout contact avec l'eau, et ayez les mains sèches lorsque vous l'utilisez. 3. Ne pas exposer la caméra à de hautes températures, ne pas la laisser directement sous le soleil. Vous risquez sinon de l'endommager. 4. Utilisez la caméra avec soin. Evitez d'appuyer trop fort sur le corps de la caméra. 5. Pour votre propre sécurité, éviter d'utiliser la caméra pendant une tempête ou un orage. 6. Evitez d'utiliser des piles de différents marques ou de différents types en même temps. Cela risque de causer des dommages importants. 7. Sortez les piles lorsque la caméra reste inutilisée pendant longtemps, car des piles qui se détériorent risquent d'empêcher le bon fonctionnement de la caméra. 8. Sortes les piles si vous constatez qu'elles fuient ou qu'elles se déforment. 9. Utilisez exclusivement les accessoires fournis par le fabricant. 10. Gardez la caméra hors de portée des enfants.
- Sélection des modes de métrage
15 - Réglage de la compensation d'exposition - Appliquer des effets spéciaux aux images fixes
31 - Trier les fichiers
37 - Supprimer les fichiers MP3 - Conserver les réglages des boutons
43 - Configurer les options de propriétés - Configurer les options de scintillement
Attention : la direction des bornes positives (+) et négatives (-) ne peut pas être inversée.
Lorsqu'elle ressort, tirez-la doucement hors de son emplacement. La carte SD comporte une languette de protection en écriture. Lorsque la languette de protection en écriture est en position Verrouillée, la carte devient non-inscriptible. Pour que la carte puisse fonctionner correctement, la languette de protection en écriture doit être placée en position Déverrouillée avant que vous insériez la carte SD.
Verrouillée MMC (MultiMedia Card). La taille de la mémoire prise en charge peut varier entre 8 Mo et 512 Mo.
Mise En Route - Fixation de la dragonne (optionnelle)
Déplacez l'anneau sur la dragonne vers la droite pour la serrer, et vers la gauche pour la desserrer. Puis utilisez le manchon en cuir pour maintenir la dragonne en position.
Lorsque vous prenez des photos ou enregistrez de la vidéo, évitez de bloquer l'objectif pour obtenir de meilleurs résultats.
Lorsque vous voulez connecter la caméra à votre PC, à votre téléviseur, ou y brancher un casque, vous avez besoin d'ouvrir le capot des connecteurs. Veuillez ouvrir doucement le capot dans la direction ainsi qu'illustré ci-dessous.
3. L'orientation des pôles (+, -) des piles installées est correcte.

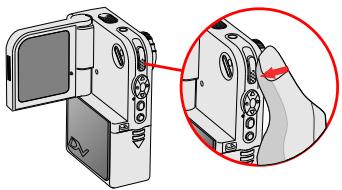

Appuyez sur le bouton alimentation et laissez-le enfoncé pendant une seconde pour éteindre la caméra.
1. Placez la Molette de Mode sur le mode Réglages, et le menu Réglages s'affiche.
4. Une fois le réglage terminé, vous êtes prêt à utiliser l'appareil. Placez la Molette de Mode sur un autre mode en fonction de ce que vous voulez faire.
Operations De Base - Enregistrer un clip vidéo

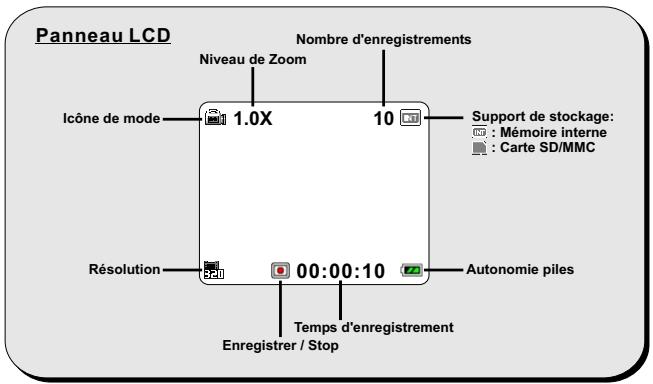

Caméscope DV. Le panneau LCD affiche l'écran ci-dessous :
3.Appuyez de nouveau sur le bouton Enregistrer/Déclencheur ( ) pour arrêter l'enregistrement.
Pendant l'enregistrement, vous pouvez appuyer sur le bouton Haut ou Bas (
Normalement, vous devez régler la mise au point sur ( ) dans la plupart des circonstances. Sélectionnez ( ) uniquement pour les gros plans. La mise au point est réglable en cours d'enregistrement.
Sélectionner les modes de métrage Operations De Base - Enregistrer un clip vidéo (suite)
Auto g Moyenne g Centre g Centre bas g Auto
Enregistrer/Déclencheur (
Appuyez sur le bouton Gauche ( ) plusieurs fois pour faire basculer le mode flash dans l'ordre suivant : Arrêt g Auto g Arrêt Arrêt ( ): Le flash est déactivé. Auto ( ): Le flash est déclenché automatiquement lorsque la lumière est 1. Si l'icône de durée de vie des piles indique
2. Vous ne pourrez pas prendre des photos lorsque le flash est en cours de rechargement.
Avant de prendre une photo, vous pouvez appuyer sur les boutons Haut ou Bas ( ) pour faire un zoom avant ou arrière sur l'image.
Avant de prendre une photo, vous pouvez appuyer sur le bouton Droite ( ) pour sélectionner un mode de métrage. Le mode de métrage change dans l'ordre suivant : Auto g Moyenne g Centre g Centre-bas g Auto Pour la description détaillée de chaque mode de métrage, veuillez vous reporter à la page 16. 18

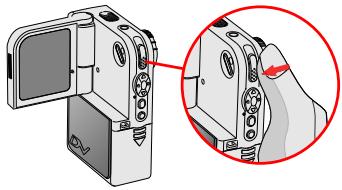

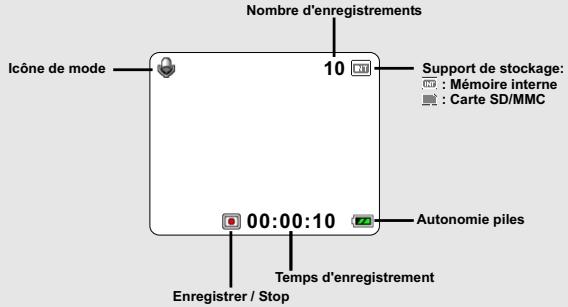

1. Placez la Molette de Mode sur le mode l'écran suivant : 1. Placez la Molette de Mode sur le mode Lecture.
Droite et Gauche ( ) pour passer d'un fichier à l'autre.
22. Pour le détail des opérations permettant de lire un clip vidéo ou audio, veuillez vous reporter à la page 23.
) pour visualiser le fichier.

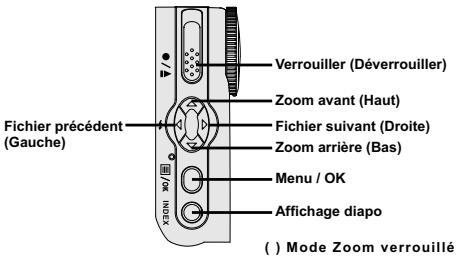

Afficher une image fixe Operations De Base - Lire vos enregistrements (suite) Si vous faites un zoom avant sur une image puis appuyez sur le bouton Enregistrer/Déclencheur ( ), le niveau de zoom sera verrouillé. Vous pouvez alors parcourir l'image à l'aide des boutons directionnels ( ). Pour déverrouiller le niveau de zoom, appuyez de nouveau sur le bouton Enregistrer/Déclencheur ( ).

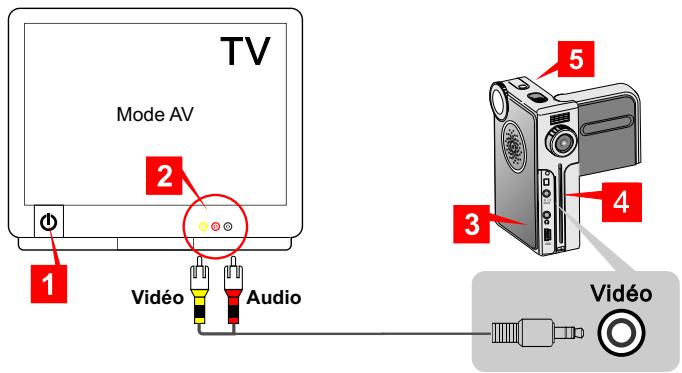

Connectez l'autre extrémité du câble vidéo sur votre caméra. Allumez la caméra.

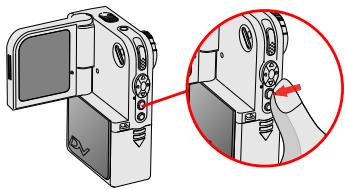

Operations Avancees - Accès aux menus et opérations
) pour confirmer la sélection.
) et appuyer sur le bouton Menu/OK ( ) ou bien vous pouvez appuyer sur le bouton Enregistrer/Déclencheur ( ) pour quitter rapidement le menu.
Les trois options que vous pouvez choisir sont : 640x480: meilleure résolution, adaptée à des prises de vue pour des sujets fixes. 352x288: convient pour l'affichage sur téléviseur. La qualité est similaire à la qualité DVD. 160x128: résolution basse avec le flux le plus stable.
Vous avez le choix entre les trois effets suivants : Normal : Cette option vous permet d'enregistrer le film dans sa couleur naturelle. C'est également le réglage par défaut. N&B (Noir & Blanc) : Cette option vous permet d'enregistrer le film en noir et blanc. Classique : Lorsque cette option est sélectionnée, le film sera en tonalité sépia, ce qui donne l'impression d'avoir un vieux film.
) pour appliquer. Vous avez le choix entre trois options : 2048X1536: c'est l'option qui demande le plus de mémoire. Cette résolution est idéale pour les tirages au format 3x5 ou 4x6. 1600X1200: c'est l'option moyenne. Cette résolution convient aussi pour les tirages de photos au format 3x5 ou 4x6. 640X480: c'est l'option la plus économe en termes de mémoire. Cette résolution convient bien à l'affichage sur l'ordinateur.
Enregistrer/Déclencheur ( ). Après le déclenchement du déclencheur, le retardateur est automatiquement désactivé.
2. Un menu s'affiche. Appuyez sur le bouton Haut ou Bas ( ) pour faire défiler la page et sélectionner l'option Equilibre des blancs. Une fois que l'option Equilibre des blancs est sélectionnée, appuyez sur le bouton Menu/OK ( ).
Auto : La caméra détermine le meilleur réglage d'équilibre des blancs pour votre environnement de prise de vue. Ensoleillé : convient pour une prise de vue à l'extérieur par temps ensoleillé. Nuageux : convient pour une prise de vue par temps nuageux ou dans un environnement sombre. Tungstène : convient pour une prise de vue en intérieur avec un éclairage incandescent, ou des environnements avec une température de couleur peu élevée. Fluorescent : convient pour une prise de vue en intérieur avec un éclairage fluorescent, ou des environnements avec une température de couleur élevée.
Bas ( ) pour faire défiler la page et sélectionner l'option Exposition. Une fois que l'élément Exposition est sélectionné, appuyez sur le bouton Menu/OK ( ).
2. Un menu s'affiche. Appuyez sur le bouton Haut ou Bas (
Normal : Cette option vous permet de prendre la photo avec des couleurs normales. C'est également le réglage par défaut. N&B (Noir & Blanc) : Cette option vous permet de prendre la photo en noir et blanc. Classique : Lorsque cette option est sélectionnée, la photo prise aura des tonalités sépia, et on aura l'impression qu'il s'agit d'une photo ancienne.
2. Un menu s'affiche. Appuyez sur le bouton Haut ou Bas ( ) pour sélectionner Supprimer ou Supprimer tout selon ce que vous voulez faire. Une fois l'option désirée sélectionnée, appuyez sur le bouton Menu/OK ( ).
) pour confirmer la suppression.

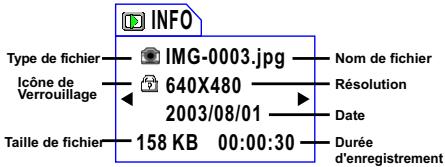

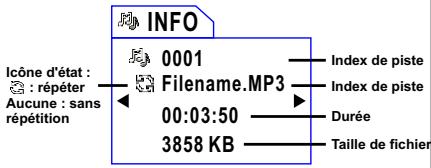

INFO Type de fichier Icône de Verrouillage
2. Un menu s'affiche. Appuyez sur le bouton Haut ou Bas ( ) pour faire défiler la page et sélectionnez l'option Verrouiller ou Verrouiller tout. Une fois l'option désirée sélectionnée, appuyez sur le bouton Menu/OK ( ).
) pour passer d'un fichier à l'autre dans le menu secondaire. Appuyez sur le bouton Haut ou Bas ( ) pour sélectionner la coche, puis Verrouiller le fichier courant ? appuyez sur le bouton Menu/OK ( ) pour Verr. Tous? confirmer le verrouillage.
Oui ) pour confirmer la sélection. Une fois le type de fichier déterminé, seuls les fichiers du type de fichier sélectionné seront affichés en mode lecture.

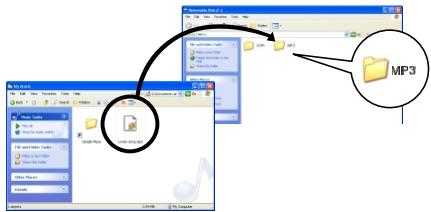

Copier des fichiers MP3 sur la caméra Avant de pouvoir lire de la musique MP3, vous Operations Avancees - Lire la musique Mp3
PC à l'aide du câble USB. Pour de plus amples informations concernant la connexion de la caméra à votre PC, veuillez vous
98SE peuvent avoir à installer le Pilote de Stockage de Masse USB. Pour connaître les détails sur l'installation, veuillez vous référer aux pages 54-55.
vous voilà prêt à lire de la musique MP3. Le

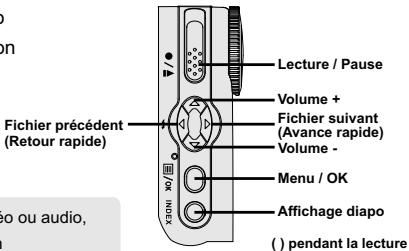

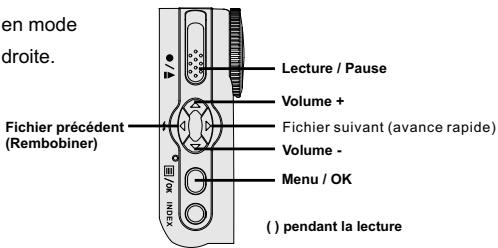

Lecture / Pause / Stop
MP3 sont illustrés sur la droite.
Volume + Vous pouvez répéter la lecture pour vous éviter d'avoir à appuyer sur le bouton lecture. Pour lire la musique MP3 en boucle :
2. Un menu tel que celui reproduit sur la droite s'affiche. Appuyez sur le bouton Haut ou Bas ( ) pour sélectionner l'option Répéter . Une fois que l'option désirée est sélectionnée, appuyez sur le bouton Menu/OK ( ).
Bas ( ) pour sélectionner Oui, et appuyez sur le bouton Menu/OK ( ) pour confirmer.
Bas ( ) pour sélectionner l'option désirée, puis appuyez sur le bouton Menu/OK ( ) pour confirmer la sélection : Elevé : L'effet 3D est le plus fort. Bas : L'effet 3D est modéré. Arrêt : L'effet 3D est désactivé.
1. En mode MP3, appuyez sur le bouton Menu/OK (
confirmer la sélection : Elevé : L'effet Basses est le plus fort. Bas : L'effet Basses est modéré. Arrêt : L'effet Basses est désactivé.
1. En mode MP3, appuyez sur le bouton Menu/OK ( 2. Un menu s'affiche. Appuyez sur le bouton Haut ou Bas ( ) pour faire défiler la page et sélectionner l'option Supprimer. Une fois l'option Supprimer sélectionnée, appuyez sur le bouton Menu/OK ( ).
Bas ( ) pour sélectionner Supprimer, puis appuyez sur le bouton Menu/OK ( ) pour confirmer la suppression.
Conserver est sélectionnée, appuyez sur le bouton Menu/OK ( ).
Bas ( ) pour sélectionner Oui, puis appuyez sur le bouton Menu/OK ( ) pour confirmer la sélection.
Appuyez sur le bouton Haut ou Bas ( ) pour sélectionner Oui, et appuyez sur le bouton Menu/OK ( ) pour confirmer.
Reglages De La Camera Passer d'un mode de réglage à l'autre
Lorsque vous placez la Molette de Mode sur le mode Réglages, le menu reproduit s'affiche. Pour les détails concernant les différents réglages, veuillez vous reporter à la page correspondante.
accéder au menu secondaire.
Menu/OK ( ) pour confirmer.
) pour accéder au menu secondaire.
Lorsque l'option désirée est sélectionnée, appuyez sur le bouton Menu/OK ( ) pour confirmer.
Régler la langue 1. En mode Réglages, utilisez les boutons Haut et Bas (
Reglages De La Camera - Restaurer les réglages par défaut

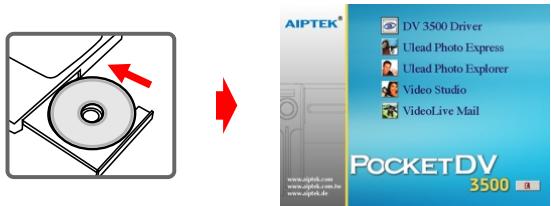

Si l'écran de titre ne s'affiche pas automatiquement, veuillez double-cliquer sur le Poste de travail et sur l'unité CD-ROM. Puis allez dans le dossier "\DV 3500 Driver" et lancez le programme Setup.exe manuellement.
Pendant le processus d'installation, le message d'avertissement concernant la signature numérique peut apparaître deux ou plusieurs fois. Veuillez cliquer sur Oui pour continuer le processus. Le logiciel est complètement compatible avec le système d'exploitation Windows 2000. 54
3. L'Assistant d'installation s'affichera et installera automatiquement le programme. Veuillez cliquer sur Suivant et suivez les instructions à l'écran pour terminer l'installation.
8.0 ou version ultérieure. Si vous n'êtes pas sûr que ce programme a été installé sur votre ordinateur, veuillez cliquer sur Oui pour continuer.
USB de votre ordinateur. Vérifiez que le câble et le port sont bien alignés correctement. Copier Les Fichiers Sur Votre PC - Connecter la caméra à votre PC
Si vous sélectionnez le mode DISQUE et si vous voulez débrancher la caméra de votre ordinateur, veuillez suivre la procédure ci-dessous : 1. Double-cliquez sur ( 2. Cliquez sur (
4. Suivez les instructions affichées à l'écran pour débrancher la caméra de votre ordinateur.
1. La procédure varie en fonction de votre système d'exploitation :
Double-cliquez sur le Poste de travail(My Computer). Puis double-cliquez sur l'icône du disque amovible qui vient d'apparaître.
Poste de travail. C'est parce que le système d'exploitation détecte deux supports de stockage dans la caméra (la mémoire interne et la carte SD/MMC). Si vous ne trouvez pas vos fichiers sur l'un des disques, veuillez les chercher sur l'autre disque.

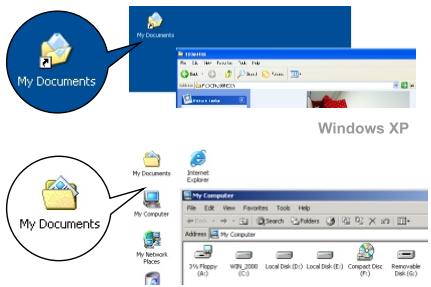

Copier les images dans "Mes documents"

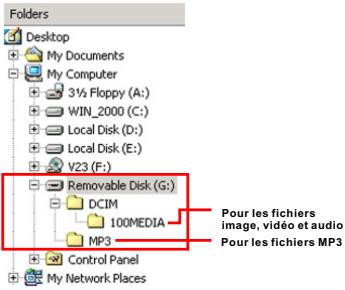

Emplacement des fichiers
Vous remarquerez que les fichiers au format MP3 doivent être copiés dans le dossier MP3, sinon la caméra ne sera pas en mesure de trouver les fichiers MP3.
Pour les fichiers MP3
Caméra PC. Si vous n'avez pas encore installé les logiciels, veuillez vous reporter à la page 34 pour les informations détaillées concernant l'installation de la suite.

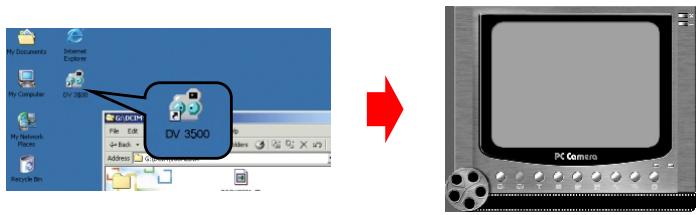

Utiliser La Camera PC - Installation des logiciels DV 3500 / Lancer l'application
Remarque pour les utilisateurs de Windows ME : Lorsque l'écran suivant s'affiche, veuillez sélectionner Rechercher automatiquement le meilleur pilote puis cliquer sur Suivant pour continuer.
4. Suivez les instructions à l'écran pour terminer l'installation.
Lorsque vous utilisez la fonction Caméra PC pour la première fois, il est possible que le message d'avertissement suivant s'affiche une ou deux fois. Veuillez cliquer sur Oui pour poursuivre le processus. La caméra est pleinement compatible avec le système d'exploitation Windows 2000.
C:\Program Files\DV 3500\Work Temp

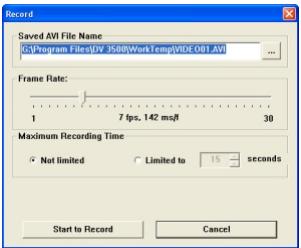

3. Réglez la fréquence de trame et le temps d'enregistrement en fonction de vos besoins. 4. Appuyez sur le bouton Lancer l'enregistrement pour commencer à enregistrer. 5. Pour arrêter l'enregistrement, cliquez sur le bouton ( ).

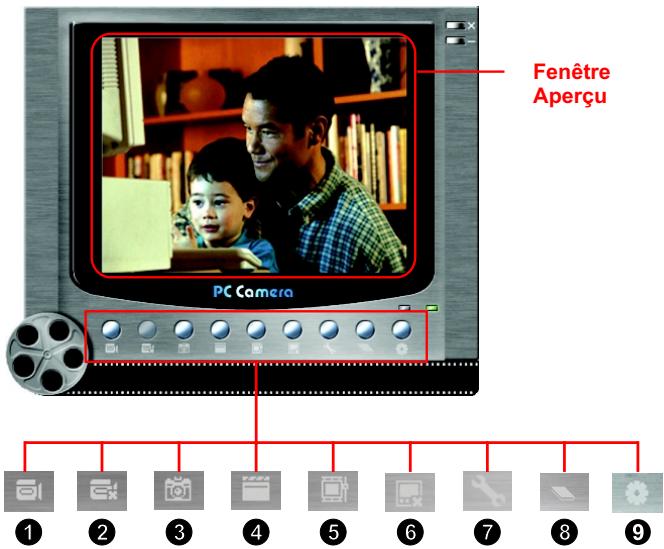

Cliquez sur l'icône (
Sélectionnez l'une des fonctions suivantes en fonction de vos besoins. - RGB 24: Cette option permet d'obtenir une meilleure qualité. - I420: Cette option permet d'avoir des fichiers AVI plus comprimés pour pouvoir profiter d'une vitesse de traitement plus élevée.
Définissez le format de sortie pour modifier la taille de la fenêtre d'aperçu. La taille par défaut est de 320x240. Sélectionnez des pixels plus grands si vous voulez une fenêtre d'aperçu plus grande.
Configurer les options de propriétés
- Filtre bande : Si l'écran de votre ordinateur scintille lorsque vous utilisez la fonction Caméra PC, agissez ce réglage pour éviter les parasites.
éviter ce problème.
Vous pouvez utiliser les réglages par défaut, ou bien changer ces réglages (luminosité, saturation, contraste et netteté) en fonction de vos préférences.
Si vous amenez votre caméra à l'étranger, et que vous constatez que l'écran de votre ordinateur scintille lorsque vous utilisez la fonction Caméra PC, veuillez cochez la case Annuler le scintillement afin d'éviter l'apparition de parasites à l'écran. Ou bien, vous pouvez aussi vous reporter au Tableau des réglages de scintillement (p. 52) pour connaître les valeurs de scintillement correctes pour le pays dans lequel vous vous trouvez.
Remarque: Les tests ci-dessous sont effectués dans les conditions suivantes : 1. Utilisation de piles alcalines. 2. Température: 25 C. >> Prise de vue en continu (pics) Image fixe 2048x1536 Si vous insérez une carte SD et que la carte est réglée sur "Protégée", ce message s'affiche lorsque la caméra essaie d'écrire des données sur la carte.
Flash en cours de chargement
Q1 La caméra ne parvient pas à s'allumer normalement. R : 1) Il se peut que les piles soient déchargées. Veuillez changer de piles. 2) Vérifiez que les piles sont bien insérées correctement. Q2 La caméra est allumée, mais l'écran LCD ne s'allume pas. R : Si la caméra reste inoccupée pendant une minute, l'écran LCD s'éteint automatiquement afin d'économiser l'énergie. Vous pouvez appuyer sur n'importe quel bouton autre que le bouton alimentation pour réactiver l'écran. Q3 Impossible de prendre des photos ni d'enregistrer des clips vidéo lorsque l'on appuie sur le bouton Enregistrer/Déclencheur. R : 1) Le support de stockage est plein. Veuillez liberer de l'espace sur la carte SD/MMC ou sur la mémoire interne. 2) Vérifiez si la caméra n'est pas en train de recharger le flash. 3) Si vous utilisez une carte SD, vérifiez que la carte n'est pas "verrouillée". 4) Si l'écran LCD affiche un message "ERREUR DE MEMOIRE" ou "ERREUR DE CARTE", veuillez mettre la caméra en mode Réglages et formater le support de stockage. Q4 Je n'ai pas supprimé les photos ni les clips vidéo, mais je ne parviens pas à les trouver en mémoire. R : 1) Vérifiez si vous n'avez pas pris des photos et enregistré des clips vidéo avant d'avoir inséré une carte SD/MMC. La caméra utilisera la carte comme support principal de stockage et les fichiers enregistrés précédemment dans la mémoire interne seront inaccessibles jusqu'à ce que vous sortiez la carte. 2) Vérifiez si l'option " Fichier "(voir la page 39) est réglée pour afficher un type de fichier particulier. Si oui, vous pouvez régler l'option sur " Tout " ou
R :1)Si l'icône de durée de vie des piles indique
2) Vous ne pourrez pas prendre des photos lorsque le flash est en cours de rechargement.
R : Veuillez régler la mise au point de façon appropriée. Q7 Les images ou les clips vidéo semblent trop sombres. R : Assurez-vous que l'environnement de prise de vue ou d'enregistrement dispose d'assez de lumière. Peut-être devez-vous utiliser le flash lorsque vous prenez les photos. Q8 Il y a des parasites lorsque j'affiche les images sur l'écran LCD ou sur un ordinateur. R : Vérifiez que le réglage de scintillement convient bien à l'endroit où vous vous trouvez. Pour de plus amples informations, veuillez vous reporter au "Tableau des réglages de scintillement" page 68. Q9 Je ne parviens pas à lire du MP3 et le titre affiche des caractères bizarres. R : Ce problème est probablement causé par des caractères à deux octets (comme ceux utilisés pour le Chinois, le Coréen etc.). Veuillez renommer ces fichiers avant de les copier sur la caméra.
Q1 Je n'arrive pas à voir les clips vidéo sur mon ordinateur. R : Veuillez installer Direct X 8.0 ou version ultérieure et les Codecs Windows Media 9.0 pour résoudre ce problème. Veuillez vous reporter à la page 54 pour les informations détaillées concernant l'installation du pilote, ou bien allez sur http://www.microsoft.com pour télécharger les fichiers requis. Q2 L'installation du pilote a échoué. R : 1) Veuillez supprimer le pilote et les programmes connexes. Exécutez la procédure d'installation donnée dans le manuel pour réinstaller le pilote. 2) Prenez soin de bien installer le pilote avant de brancher le câble USB. Q3 L'écran du téléviseur n'affiche rien une fois la caméra branchée sur le téléviseur. R: 1) Vérifiez si la caméra est correctement connectée au téléviseur. 2) Assurez-vous que le système TV est bien réglé correctement dans les réglages de la caméra. Veuillez vous reporter à la page 50 pour plus de détails. Q4 Un conflit s'est produit avec une autre caméra ou un autre périphérique de capture installé. R : Si vous avez une autre caméra ou un autre périphérique de capture installé sur votre ordinateur, veuillez désinstaller complètement cette caméra et son pilote de votre ordinateur pour éviter le conflit. Q5 Des parasites s'affichent sur mon écran d'ordinateur lorsque j'utilise la Visioconférence. R : Veuillez régler le filtre de scintillement en fonction de l'endroit où vous vous trouvez. Voir "Configurer les options de scintillement" page 67 pour plus de détails.
