- Vous venez d’acquérir ce radiateur sècheserviettes Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. - Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil. - Il est recommandé de conserver cette notice, même après installation de votre appareil.
- Conforme aux prescriptions des normes françaises et européennes le concernant.
1 - Bouton de Marche/Arrêt chauffage 2 - Voyant témoin de mise en marche 3 - Voyant témoin de chauffe 4 - Afficheur digital
Il est impératif de ne pas obstruer les grilles d’entrée et de sortie d’air du ventilateur, sous peine de provoquer un échauffement qui conduirait à la mise en sécurité de l’appareil.

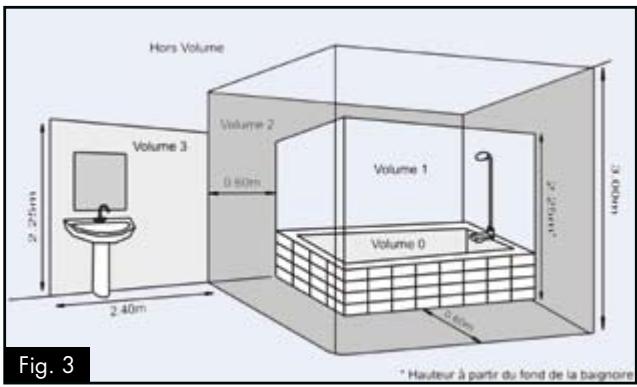

Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche.
Installation des appareils L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).

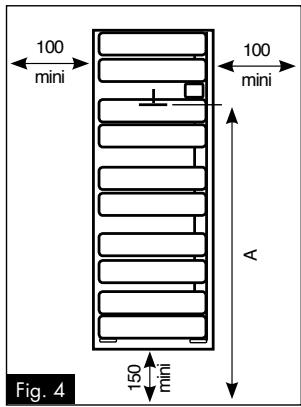

Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc... (Fig.4).
Positionnez ce gabarit à l’emplacement et à la hauteur désirée, sachant que le point le plus bas de l’appareil doit se situer à 150 mm du sol au minimum, ce qui situe le point de «réglage de la verticalité» repère A, et qu’un espace de 100 mm minimum doit être laissé de chaque côté de l’appareil.

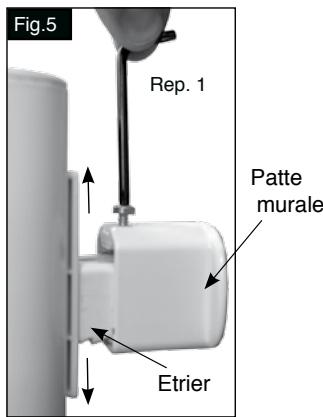

Soulevez l’appareil et enclenchez-le dans la patte murale. Verrouillez la patte murale en agissant à l’aide de la clé «torx T20» (jointe dans le carton) sur la vis dans le sens des aiguilles d’une montre (Rep.1 Fig.5). Votre appareil est installé. Conseils : 1- Pour fixer, l’appareil dans un joint de carrelage par exemple, vous avez la possibilité de régler la hauteur de l’étrier de la patte murale. Pour cela, dévisser 1/4 de tour les 2 vis et faites coulisser l’étrier (Fig. 5). 2- Pour la version statique (ci-contre A), veillez à insérer complètement l’étrier dans la patte murale. Pour la version dynamique (ci-contre B), laissez apparaître 2 crans de l’étrier dans la patte murale. 6

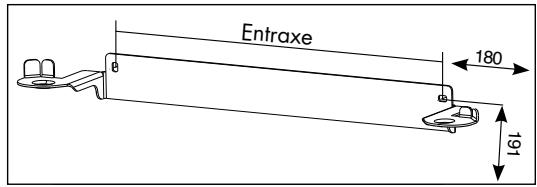

à l’un des points de fixation bas de l’appareil. Chevillez-le. Prenez la traverse inférieure et fixez le côté correspondant sans serrer la vis. A l’aide d’un niveau à bulle, réglez l’horizontalité de la traverse et pointez le deuxième trou. Percez, chevillez et fixez la traverse définitivement.
Déverrouillez et déposez la patte murale, pointez le trou, percez, chevillez et fixez-la définitivement. Posez votre appareil sur la traverse inférieure, légèrement incliné vers vous. Relevez-le jusqu’à ce que le haut de l’appareil touche la patte murale. Soulevez l’appareil et enclenchez-le dans la patte murale. Reverrouillez la patte murale de la même manière que précédemment. Votre appareil est installé. Conseils : Veillez à ne percer que les trous correspondant à votre appareil. La verticalité peut être vérifiée à l’aide d’un niveau à bulle ou d’un fil à plomb.
Respecter le sens de branchement :
AVEC UTILISATION DU FIL PILOTE Cordon de l’appareil
Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.
Votre appareil est en marche.
Nota : Pour arrêter complètement votre appareil, mettre l’interrupteur situé en bas de l’appareil sur la position 0 (voir Rep. 8 Fig.2).
Cette fonction permet un apport immédiat et supplémentaire de chaleur durant un temps déterminé (de 15 à 90 minutes). Vous utilisez ainsi votre appareil dans sa puissance totale non régulée, c’est-à-dire : rayonnement de la façade pour la version statique, rayonnement de la façade + ventilation chaude pour la version dynamique.
Un 1er appui sur ce bouton déclenche la fonction «TURBO» pour une durée de 15 min. Des appuis successifs sur ce bouton «TURBO» permettent de modifier la durée soit 30 - 60 - 90 min. 2 - Arrêt de la fonction «TURBO» La fonction «TURBO» s’arrête automatiquement une fois le temps écoulé, ou par appuis successifs sur le bouton «TURBO» jusqu’à l’arrêt de la fonction (voyant témoin du mode «TURBO» éteint - Rep. 7 Fig. 1, l’afficheur indique la température désirée).
Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage (voir tableau du chapitre - 4). * Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort. * Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort. REMARQUES : - Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte. - L’utilisation des ordres Conf.-1 et Conf.-2 se traduit par l’affichage sur l’écran à cristaux liquides de CF1P ou CF2P.
Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
Si votre filtre est obstrué ou si la sortie d’air de la soufflerie est bloquée, votre appareil se mettra en sécurité et vous l’indiquera par un voyant rouge. Dans ce cas, mettez l’appareil hors tension à l’aide de l’interrupteur positionné sur le bas de l’appareil, enlevez le filtre. Nettoyez le filtre et/ou dégagez la sortie d’air de l’appareil, remettez le filtre en place. Attendez 10 minutes. Remettez l’appareil sous tension, le voyant rouge disparaît, vous pouvez remettre la soufflerie en route. Pour ôter le filtre de l’appareil : 1 - Prenez l’une des languettes du filtre à l’arrière de l’appareil. 2 - Sortez complètement le filtre de son logement en le tirant vers le haut. 3 - Sortez le filtre par le côté.
- Aides aux diagnostics VERIFICATION S’assurer que le voyant de marche est allumé. Le voyant de marche est allumé, le témoin de chauffe est éteint.
Vérifier que le réglage de la température n’a pas été modifié. Vérifier que l’appareil n’est pas situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un courant d’air. S’assurer de la bonne utilisation de la centrale de programmation.
mettre l’interrupteur sur 1 et appuyer sur le bouton Marche / Arrêt chauffage. Vérifier la valeur de la consigne. La température ambiante ne nécessite pas de chauffer. Un ordre Eco, Hors-Gel ou Arrêt arrive sur le fil de programmation. S’assurer que les disjoncteurs d’installation sont enclenchés. Régler de nouveau la température. Fermer la porte, mettre le local en chauffe ou supprimer le courant d’air.
L’appareil ne suit pas les ordres de programmations DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE 13
Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM).

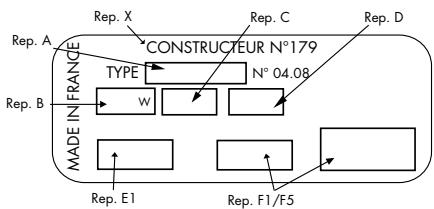

Elle est composée de : 1 - La référence complète de l’appareil et son indice de fabrication (à préciser lors d’un retour SAV) (rep.A). 2 - Sa puissance en Watt (rep.B).
CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.
