Précautions de santé et de sécurité Précautions d’utilisation générale

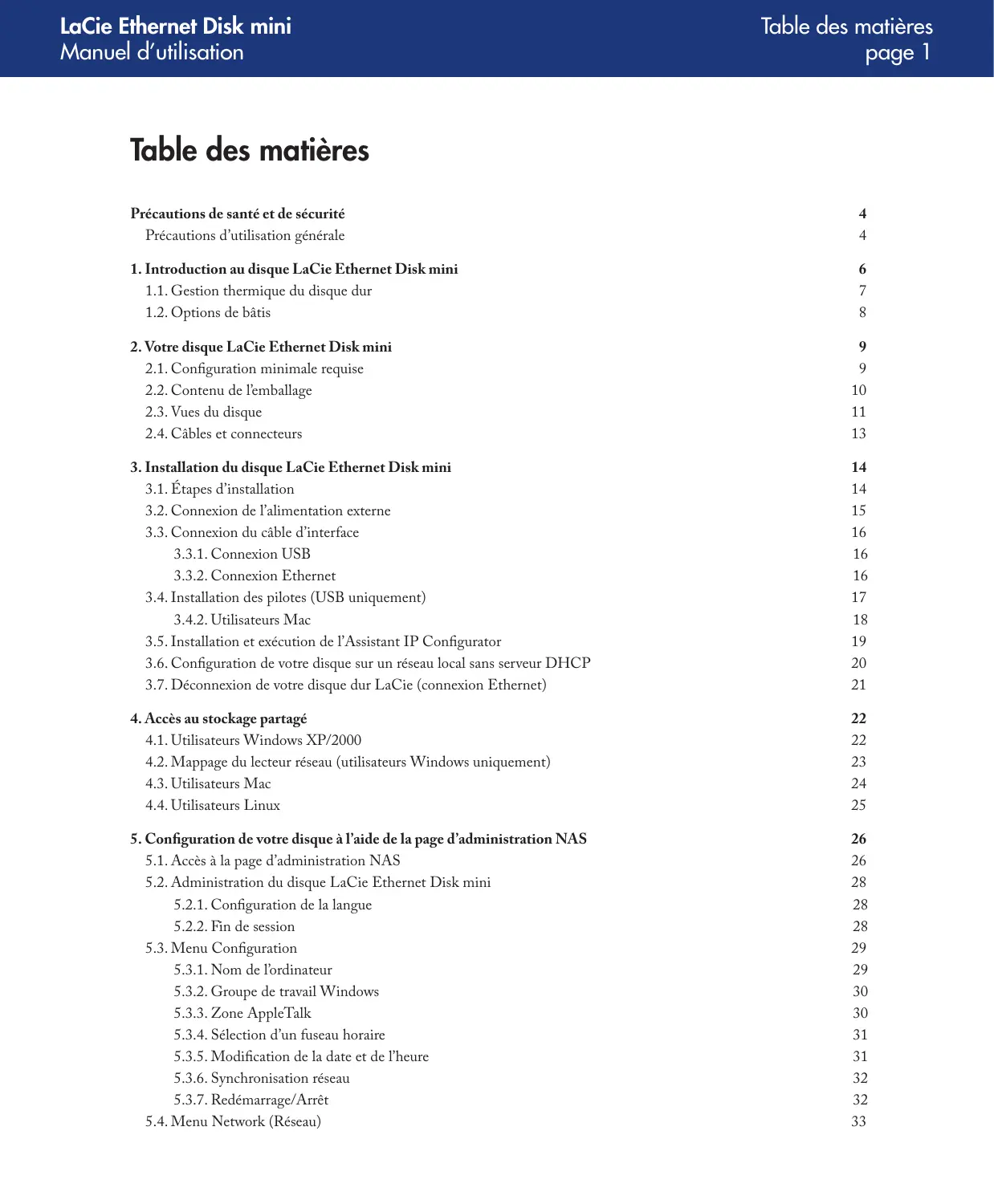

4 5.2.1. Configuration de la langue 5.2.2. Fin de session 5.3. Menu Configuration 5.3.1. Nom de l’ordinateur 5.3.2. Groupe de travail Windows 5.3.3. Zone AppleTalk 6.2.3. Redémarrage de Media Server
41 LaCie n’assume aucune responsabilité pour d’éventuelles erreurs ou omissions, ou pour l’utilisation de l’information qui y est contenue. LaCie se réserve le droit d’effectuer des modifications ou des révisions dans la conception du produit ou dans le manuel du produit sans restriction ou obligation à aviser qui que ce soit de telles révisions ou modifications. Déclaration de conformité aux normes d’Industrie Canada Cet appareil numérique de classe A est conforme à toutes les exigences du règlement sur le matériel brouilleur du Canada.
LaCie Ethernet Disk mini Testé pour conformité aux normes FCC
❖ Consulter le revendeur ou un technicien
AVERTISSEMENT : Le non respect des précautions indiquées ci-dessus peut entraîner l’annulation de la garantie du disque LaCie Ethernet Disk mini.
❖ L’entretien de ce dispositif doit être ef-
cela augmente le risque de chocs électriques, de court-circuit, d’incendie ou de blessures.
Puissance requise 100-240 V~, 1,5 A, 60-50 Hz (les fluctuations de la tension d’alimentation n’excèdent pas ± 10 % de la tension nominale, les surtensions transitoires correspondent à la surtension de catégorie II).
❖ N’exposez pas le disque LaCie Eth-
35 °C (41 °F à 95 °F), à une humidité en fonctionnement inférieure à 5 % ou supérieure à 80 % sans condensation ou encore à une humidité de stockage inférieure à 10 % ou supérieure à 90 % sans condensation. Vous risqueriez d’endommager le disque ou de détériorer son boîtier. Évitez de placer le disque
électriques tels que récepteur de télévision ou poste de radio. Dans le cas contraire, des interférences pouvant affecter
Manuel d’utilisation ❖ Veillez à ne jamais exercer de pression trop forte sur votre disque LaCie Ethernet Disk mini. Si vous détectez un problème, consultez la section Dépannage du présent manuel.
FCC et également pour empêcher toute interférence avec la réception de radio et télévision proches. Il est essentiel d’utiliser seulement le cordon d’alimentation qui a été fourni à cet effet.

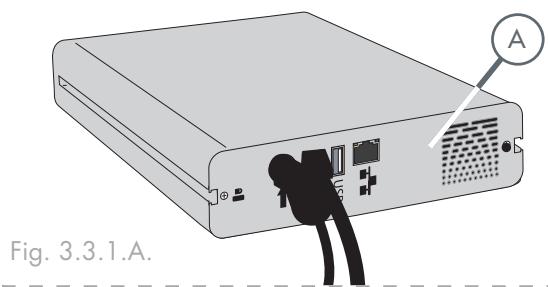

= 1 000 000 000 000 octets. Connectez le disque LaCie Ethernet Disk mini directement à un ordinateur via USB, ou partagez le disque sur le réseau à l’aide de la connexion Ethernet. Lors d’une connexion via USB, le disque LaCie Ethernet Disk mini fonctionne comme un disque dur standard, mais vous pouvez aussi également toujours modifier et configurer les paramètres réseau. Lorsqu’il est connecté à un réseau, le disque LaCie Ethernet Disk mini devient un périphérique de stockage, capable de prendre en charge un nombre limité d’utilisateurs connectés simultanément. Vous pouvez facilement gérer le disque LaCie Ethernet Disk mini via Internet à l’aide de l’outil d’administration Web – créez des utilisateurs, attribuez des droits d’accès et des mots de passe et configurez les paramètres réseau du lecteur.
❖ Sauvegarde de données dans un emplacement distinct, éloigné de la source
éteindre correctement le disque.

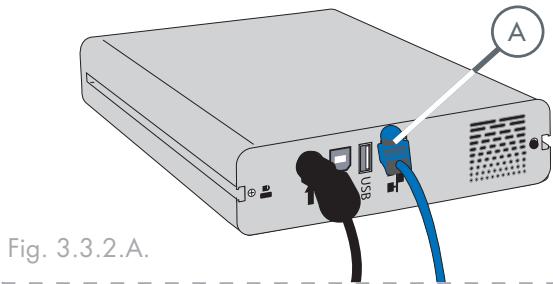

Cette illustration vous aidera à identifier le câble et le port Ethernet. Fig. 2.4.B Câble Ethernet et extrémité de câble
2. Branchez l’autre extrémité du câble Ethernet à un port Ethernet disponible du routeur (B). 3. Appuyez sur le bouton bleu Marche/Arrêt à l’avant du disque. Il faudra peut-être quelques secondes au réseau pour reconnaître le disque. Passez aux étapes 3, 3,5., Installation et exécution de l’assistant de configuration.
Manuel d’utilisation ner et passez à l’étape, 3.5., Installation et exécution de l’Assistant de configuration.
* DHCP est un protocole client/serveur utilisé pour
Internet & Network (Internet et réseau).
(Fig. 3.4.2.B.). Cliquez sur OK.
5. Suivez les étapes indiquées par l’Assistant. Une fois
1. Lancez le logiciel à partir du menu Démarrer (utilisateurs PC) ou du dossiers Utilitaires (utilisateurs MAC).
Par défaut, le disque LaCie Ethernet Disk mini sera nommé « EDmini », et le partage « SHARE ».
Pour une connexion plus rapide et une plus grande facilité d’utilisation, LaCie vous recommande de mapper votre lecteur partagé. Pour mapper un lecteur partagé :
2. Cliquez sur Connecter un lecteur réseau.
Poste de travail (pour de plus amples informations à propos du mapage du lecteur, reportez-vous à votre manuel Windows).
5. Dans le champ d’adresse du serveur, inscrivez l’adresse IP du disque Ethernet Disk mini et cliquez sur Se connecter (Fig 4.3.B.). Pour un accès SMB, entrez Apple-K puis, dans le champ d’adresse, entrez smb://edmini (il est également possible d’entrer smb://adresse IP ou smb://nom de l’ordinateur). Pour un accès FTP, entrezApple-K puis, dans le champ d’adresse, entrez ftp://edmini ou ftp://Adresse IP. Pour un accès AFP, entrez Apple-K puis, dans le champ d’adresse, entrez ftp://edmini ou afp://Adresse IP. 6. Dans la fenêtre d’ouverture de session qui s’affiche, inscrivez : Nom d’utilisateur : admin Mot de passe : admin (Ce nom d’utilisateur et ce mot de passe représente la valeur par défaut ; si vous avez déjà créé un utilisateur, entrez votre nom d’utilisateur et votre mot de passe.) 7. Dans la fenêtre Select Volumes to Mount (Sélectionner le volumes à afficher), sélectionnez SHARE et cliquez sur OK. Le lecteur réseau apparaît sur votre bureau (Fig. 4.3.C.) et il est accessible pour le transfert de fichiers.
❖ Pour un accès SMB/CIFS (pour que cette méthode fonc-
– smb:// [Adresse IP].
NAS, À l’aide de l’Assistant IP Configurator et À l’aide du navigateur.
1. Sélectionnez le programme dans le menu Démarrer (utilisateurs PC) ou dans le dossier Applications (utilisateurs MAC). à partir desquels vous pouvez naviguer et configurer le disque LaCie Ethernet Disk mini.
La première page qui apparaît permet de sélectionner la langue à utiliser pour la page d’administration Web. Utilisez le menu déroulant à côté de Language pour rechercher votre langue, puis cliquez sur Submit Changes (Soumettre les modifications) pour activer celle-ci. Vous pouvez à tout moment revenir à cette page en cliquant sur l’indicateur de langue, situé au-dessous des onglets du logiciel. (Fig 5.2.1.A.).
Configuration vous permet de vérifier la version du logiciel de votre disque.
Ethernet Disk mini. Si vous modifiez le groupe de travail, cliquez sur le bouton Submit Changes (soumettre les modifications) pour activer les modifications. (5.3.2.A.).
AVERTISSEMENT : Un nom de groupe de travail peut contenir jusqu’à 15 caractères comprenant des lettres, des nombres et les caractères suivants : ! @ # $ % ^ & ( ) _ - ; : ‘” , . Il ne peut pas contenir d’espace et il doit commencer par une lettre ou un chiffre.
De cette page vous pouvez modifier la zone AppleTalk à laquelle est relié le disque LaCie Ethernet Disk mini. Si vous modifiez la zone AppleTalk, cliquez sur le bouton Submit Changes (Soumettre les modifications) pour activer les modifications. (Fig. 5.3.3.A.).
Submit Changes (Soumettre les modifications) pour activer les modifications. (Fig. 5.3.4.A.).
De cette page vous pouvez modifier les paramètres de la date et de l’heure du disque LaCie Ethernet Disk mini. Si vous modifiez la date et l’heure, cliquez sur le bouton Submit Changes (Soumettre les modifications) pour activer les modifications. (Fig. 5.3.5.A.).
Il y a deux manières de configurer la synchronisation réseau (vous pouvez utiliser les deux). La première, opter pour l’assignation manuelle des paramètres de la date et de l’heure (Fig. 5.3.6.A.) :
Au bas du menu Configuration, vous pouvez cliquer sur le bouton Restart (Redémarrer) ou Shutdown (Arrêter). Un clic sur un de ces boutons affiche une invite qui vous avertit du processus qui va se dérouler.
Dans ce cas, le serveur assigne automatiquement l’adresse IP pour le disque LaCie Ethernet Disk mini. Configuration manuelle Méthode utilisée lorsque le disque LaCie Ethernet Disk mini est connecté à un réseau non-DHCP. Dans ce cas, vous devez attribuer manuellement les paramètres réseau adéquats pour le disque LaCie Ethernet Disk mini. Contactez votre administrateur réseau pour plus d’informations sur le réseau et sur les paramètres à utiliser. Pour obtenir de plus amples informations, reportez-vous au chapitre 3.6., Configuration de votre disque sur un réseau local sans serveur DHCP. IP Address – Adresse IP à attribuer au disque LaCie Ethernet Disk mini.
Note technique : Si vous disposez d’un petit réseau personnel doté d’un routeur, l’adresse IP de la passerelle et du serveur DNS correspondra à l’adresse IP locale du routeur.
JumboFrame Size - Le disque Ethernet Disk mini prend en charge des trames (c.-à-d. paquets) de 1 500 octets sur une interface Ethernet Gigabit. La capacité de trame étendue augmente la trame prise en charge à 9000 octets (9 Ko). En général, plus la capacité de la trame est grande, meilleure est la performace du réseau.
5. Un partage a été ajouté à la liste de la page de partage : usbdisk0_1 (Fig. 5.5.2.C.).
Accédez au volume du disque dur externe de la même manière que vous le feriez pour les partages du disque Ether-
HFS+ et Linux (ext2/ext3/reiserfs)
Cette fenêtre vous permettra de créer et de sélectionner un partage et de modifier ses propriétés. Vous pouvez choisir parmi Windows, Apple, Bonjour, HTTP ou FTP (Fig. 5.6.A).
Pour des raisons de sécurité, il est recommandé de modifier le mot de passe par défaut, de prendre note du nouveau mot de passe et de le ranger dans un endroit sûr (Fig 5.7.3.A.). Note technique : Le nom d’administrateur par défaut est « admin » et le mot de passe par défaut est « admin ». Fig. 5.7.3.A.
Le Media Server d’Ethernet Disk mini organisera automatiquement la musique, les photos et les fichiers vidéo à l’aide de métadonnées intégrées pour permettre un affichage rapide et facile à partir de n’importe quel lecteur multimédia numérique. Une fois activé et configuré, le Media Server ED midi vous permettra de profiter de votre musique, de vos photos et de vos vidéos sans démarrer votre ordinateur.
❖ Réseau (Ethernet ou Wi-fi) Information importante : Si vous ne possédez pas de lecteur multimédia numérique, vous ne devriez pas activer la fonction Media Server.
Par défaut, le Media Server est désactivé. Pour activer le Media Server, cliquez sur Enable Media Server (Activer Media Server).
En une étape facile vous pouvez définir quel dossier et quels types de contenus seront partagés sur le réseau audio/ vidéo domestique numérique. Les fichiers multimédias se trouvant dans les fichiers sélectionnés seront disponibles à la lecture par votre lecteur multimédia numérique.
(musique, vidéo, photos). Ou, spécifiez le type de contenus que vous aimeriez partager en cliquant sur les boîtes Music, Photo ou Video.
Le redémarrage du serveur peut être nécessaire si vous notez une diminution de la performance de partage des fichiers. Durant le redémarrage, le Media Server sera temporairement indisponible (Fig. 6.2.3.A.).
Le journal du système vous permet de réviser le type, la date, l’heure, la source et l’ID d’événement des activités sur le
Log ( Journal système).
LaCie s’efforce constamment pour vous fournir les guides d’utilisation les plus récents et compréhensifs disponibles sur le marché. Nous avons pour objectif de vous fournir un format convivial et facile à utiliser qui vous aidera à installer et à utiliser rapidement les nombreuses fonctions de votre dispositif. Si votre manuel ne correspond pas exactement à la configuration du produit que vous avez acheté, nous vous invitons à consulter notre site Internet et à télécharger la version la plus récente.
Connexion de l’alimentation externe), que le disque ait bien été mis sous tension à l’aide du bouton bleu Marche/Arrêt situé à l’avant, et que la prise sur laquelle vous avez branché l’alimentation soit elle-même suffisamment alimentée.
❖ Utilisez uniquement des câbles d’interface homologués, tels que ceux
LaCie Ethernet Disk mini. Pour de plus amples informations, veuillez vous reportez à la section 4. Accès au stockage partagé.
Configuration de votre disque à l’aide de la page d’administration NAS. Si le protocole DHCP du réseau n’est pas activé, vous devez configurer l’adresse manuellement. Reportez-vous à la section 3.6. Configuration de votre disque sur un réseau local sans serveur DHCP.
Mac OS9.x ? Le contenu multimédia n’est pas lisible sur votre DMA.
Media Server semble corrompue.
Dans le bas de la page, sélectionnez Rebuild database (Reconstruire la base de données).
Manuel d’utilisation ❖ Numéro de série de votre lecteur LaCie
❖ Les noms des autres dispositifs installés sur votre
LaCie Ethernet Disk mini
Cliquez sur l’icône Apple dans la barre de menus et sélectionnez À propos de ce Mac. Utilisateurs Windows : Cliquez avec le bouton droit de la souris sur Poste de travail et sélectionnez Propriétés > Général. Utilisateurs Mac : Cliquez sur l’icône Apple dans la barre Finder et sélectionnez À propos de ce Mac. Sélectionnez Plus d’infos... Informations sur le système d’Apple s’exécutera et il dressera une liste de périphériques internes et externes. Utilisateurs Windows : Cliquez avec le bouton droit de la souris sur Poste de travail et sélectionnez Propriétés > Matériel.
❖ Le système de fermeture inviolable du boîtier est cassé. LaCie et ses fournisseurs ne sont responsables d’aucune perte de données qui pourrait se produire durant l’utilisation de ce dispositif ou pour tout autre problème causé en résultant.
Toute perte, détérioration ou destruction éventuelle de données consécutive à l’utilisation d’un disque LaCie est de l’entière responsabilité de l’utilisateur. En aucun cas LaCie ne pourra être tenue pour responsable en cas de problème de récupération ou de restauration des données. Nul ne pourra, en aucun cas, se prévaloir d’une indemnisation supérieure au prix d’achat versé pour ce disque. Pour obtenir le service de garantie, appelez le service d’assistance technique de LaCie. Il vous sera sans doute demandé le numéro de série de votre produit LaCie, ainsi qu’une preuve d’achat de ce dernier afin de vérifier que le produit est toujours sous garantie. Tout produit renvoyé à LaCie doit être correctement conditionné dans son emballage d’origine et expédié en port payé. Information importante :Inscrivezvous en ligne au service gratuit d’assistance technique :
