SPRAY STATION HVLP 3000 - Pistolet à peinture EARLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à peinture HVLP
Marque	EARLEX
Modèle	SPRAY STATION HVLP 3000
Alimentation	230 V ~ 50 Hz
Puissance	575 W
Débit d'air	1550 l/min
Pression dynamique de l'air	0,13 bar
Capacité du réservoir	0,91 l
Viscosité maximale	65 DIN/sec
Buse	2,5 mm
Niveau de pression sonore	85 dB(A)
Formes de jet	Vertical, horizontal, rond
Technologie	HVLP (Haut Volume Basse Pression)
Types de peinture compatibles	Eau, solvant, vernis, lasure, teinture, latex, antirouille, barbotine
Entretien	Nettoyage après chaque utilisation avec eau ou diluant
Garantie	24 mois
Pièces détachées disponibles	Oui (liste complète dans la notice : buse, pointeau, joints, etc.)
Poids (estimation)	Environ 2 kg
Dimensions (estimation)	Environ 30 × 25 × 15 cm
Accessoires inclus	Tuyau d'air, godet de viscosité, vide-poches

FOIRE AUX QUESTIONS - SPRAY STATION HVLP 3000 EARLEX

Quelle est la viscosité idéale pour la peinture ?

La viscosité doit être comprise entre 25 et 65 secondes au godet de viscosité. Utilisez le godet fourni pour mesurer le temps d'écoulement. Si nécessaire, diluez progressivement (5% par 5%) avec de l'eau ou un diluant adapté.

Comment nettoyer le pistolet après utilisation ?

Videz le réservoir, démontez les pièces (bague de serrage, chapeau diffuseur, buse, pointeau, etc.), nettoyez-les avec une brosse dans de l'eau (peinture à l'eau) ou du white spirit (peinture solvant). Séchez, huilez légèrement le pointeau et remontez. Ne jetez pas les résidus dans les égouts.

Pourquoi la peinture ne sort-elle pas ?

Causes possibles : peinture trop épaisse, embout obstrué, tube plongeur bouché, tuyau d'air fissuré, réservoir presque vide, filtre d'air encrassé. Diluez la peinture, nettoyez les éléments, remplacez le tuyau si nécessaire, remplissez le réservoir et orientez le tube plongeur vers le liquide.

Comment régler la quantité de peinture pulvérisée ?

Utilisez la vis de réglage du début (vis n°4 sur le schéma) pour limiter la course de la gâchette. Serrez pour réduire le débit, desserrez pour l'augmenter. Ajustez aussi la vitesse de déplacement du pistolet.

Peut-on pulvériser des peintures épaisses ou structurées ?

Les peintures structurées (avec particules) sont à proscrire car elles obstruent la buse et annulent la garantie. Les peintures gélifiées ou monocouches peuvent être difficiles à pulvériser. Vérifiez la viscosité et diluez si nécessaire.

Quelle distance entre le pistolet et la surface ?

Pour les grandes surfaces, maintenez une distance de 20 à 25 cm. Pour les retouches précises, vous pouvez vous approcher à quelques centimètres. Faites des essais sur une chute pour trouver la bonne distance.

Comment obtenir un jet rond, vertical ou horizontal ?

Dévisser l'anneau de réglage à l'avant du pistolet et tournez le chapeau d'air pour aligner les crans : position verticale pour un jet horizontal, horizontale pour un jet vertical, et intermédiaire pour un jet rond.

La peinture coule ou forme des gouttes, que faire ?

Causes : peinture trop diluée, débit trop élevé, mouvement trop lent, pistolet trop près. Ajoutez de la peinture non diluée, réduisez le débit avec la vis de réglage, accélérez le mouvement ou éloignez le pistolet.

Peut-on utiliser le pistolet pour peindre des plafonds ou des sols ?

Oui, mais orientez le tube plongeur dans le réservoir en fonction de l'inclinaison. Pour les plafonds, le tube doit être vers le fond du réservoir. Allumez toujours la turbine avant d'incliner le pistolet pour éviter que le produit ne descende dans le tuyau.

Comment appliquer de la barbotine sur des parpaings ?

Mélangez du ciment blanc et de l'eau à 50/50. Remuez régulièrement pour éviter le dépôt (vous pouvez ajouter deux billes dans le réservoir). Viscosité d'environ 50% de dilution. Laissez sécher 3 jours avant de peindre par-dessus.

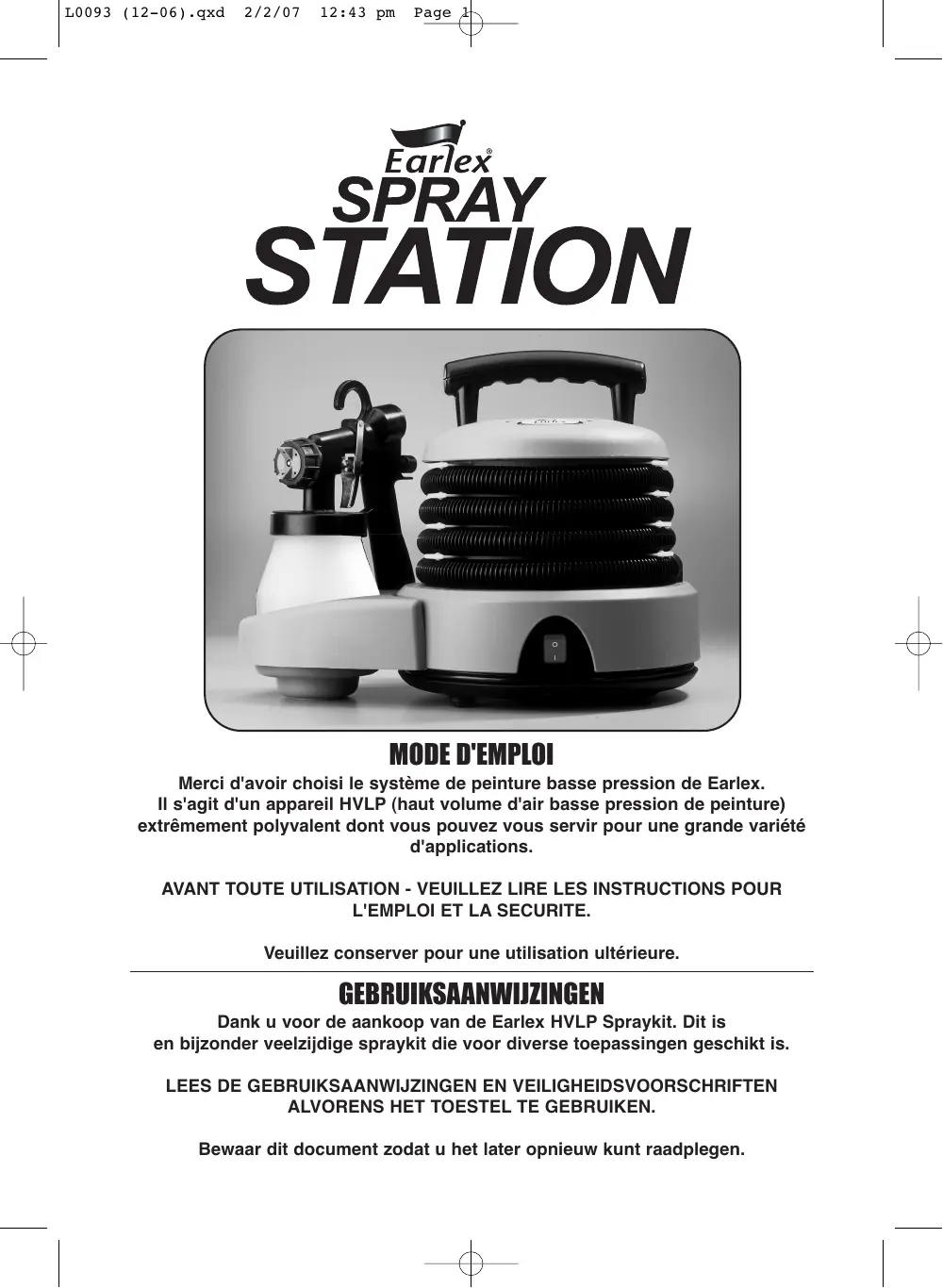

MODE D'EMPLOI SPRAY STATION HVLP 3000 EARLEX

Merci d'avoir besoin le système de peinture à pression de Earlex. Il s'agit d'un appareil HVLP (haut volume de basse pression de peinture) extrêmement polyvalent dont vous pouvez vous servir pour une grande variété d'applications.

AVANT TOUTE UTILISATION - VEUILLEZ LIRE LES INSTRUCTIONS POUR L'EMPLOI ET LA SÉCURITÉ.

Veuillez conserver pour une utilisation ultérieure.

Veillez à ne JAMAIS diriger l'embout du pulvérisateur vers une personne ou un animal. En cas d'accident, consultez un médecin immédiatement. - Le pistolet pulvérisateur doit être utilisé uniquement avec des peintures et des solvants dont le point d'éclair permet la pulvérisation. En cas de doute, veuillez consulter les informations du fabricant de peinture ou de solvant. Veillez à ce que la ventilation soit suffisante avant de commencer à pulvériser. - Ne pulvériséz JAMAIS près d'une flamme, même la veilleuse d'un appareil. - Ne fumez JAMAIS pendant que vous pulvériser. - Ne permette JAMAIS aux enfants d'utiliser ou de jouer avec le pistolet pulvérisateur. - Lisez toujours attentivement les recommandations de dilution du fabricant de la peinture avant emploi. - Débranchez toujours le pulvérisateur de l'alimentation au secteur lorsqu'elles remplissez le réservoir à peinture. - Débranchez toujours le pulvérisateur de l'alimentation au secteur avant de le nettoyer. - Toujours porter un masque de protection adapté lors de la pulvérisation. - Après chaque utilisation, nettoyer soigneusement le pistolet. - AVERTISSEMENT : les substances utilisées avec le pistolet pulvérisateur (peinture, diluant etc.) peuvent contenir certaines matières dangereuses, nocives, explosives ou corrosives. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. Utiliser l'unité uniquement comme décrit dans ce mode d'emploi. - EARLEX recommande l'usage de protections auditives lors de l'usage de l'appareil. - Niveau de pression sonore: 85 dB (A)

TOUJOURS RESPECTER LES PRECAUTIONS DE SECURITE FOURNIES AVEC CE PRODUIT ET LA SUBSTANCE UTILISÉE.

Puissance volts-230V (50Hz)

Puissance watts-575watts

Débit air-1550ltr/min

Viscosité maximale-65 DIN/sec

Capacité du réservoir : 0.91

Pression dynamique air : 0.13bar

Code description

1. Bague de serrage du diffuseur (plastique) L0215
2. Chapeau diffuseur d'air L0205
3. Croisillon de diffusion d'air L0206
4. Buse 2.5mm L0531
5. Joint de buse L0211
6. Goupille de gâchette L0209
7. Gachette L0202
8. Ensemble pointeau du fluide 2.5mm L0550
9. Ressort L0216
10. Vis de réglage du début du fluide L0210
11. Vis de garniture du pointeau L0208
12. Garniture du pointeau L0272
13. Tube plongeur coudé L0214
14. Joint d'étanchéité du réservoir L0335
15. Réservoir plastique transparent L0201
16. Godet de viscosité SG243
17. Corps du pistolet L0200
18. Ensemble tuyau L0078

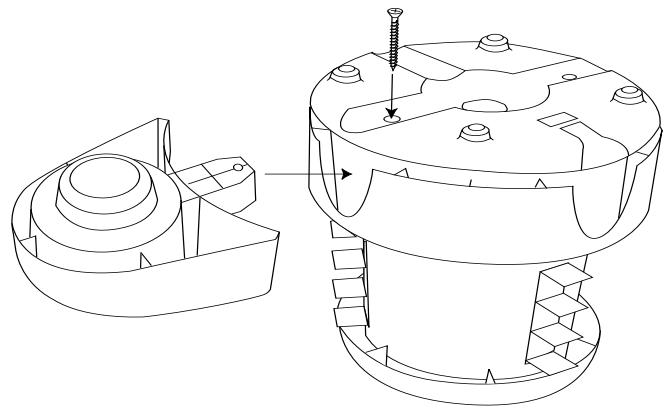

Installation du vide-poches

Monter le vide poches sur le logement moteur en enfonçant la partie moulée dans le creux jusqu'à ce qu'un clic de fixation se fasse entendre. Le vide poches est alors fixe avec la vis fournie.

L'expression 'Station de peinture' est ici employée pour traduire la grande polyvalence d'emploi de ce type d'appareil, et bien évidemment, l'utilisation de cette station ne se limite pas aux seules peintures.

Une turbine génère un haut volume d'air (HV) et permet de projeter le produit à pulvériser sous une faible pression (LP). Un volume d'air important entoure le produit qui sort de la buse du pistolet sous une pression très faible (0.13 bar). L'air généré par la turbine est donc conduit au pistolet par le tuyau.

• Réduction très importante de l'effet de brouillard ce qui autorise une protection (adhésif de masquage, bache plastique) beaucoup plus légère et ce qui permet d'économiser une quantité non moins importante de peinture; jusqu'à 30% par rapport à l'utilisation d'un pistolet classique et entre 20% et 30% par rapport à l'utilisation d'un rouleau (grâce à une application uniforme). Le gain financier qui en résulte amortira rapidement le coût d'une station HVLP.
• La qualité du résultat obtenu avec en prime la capacité d'utilisation. (La quantité importante d'air entourant le jet pulvérisé permet aussi d'accélérer le temps de séchage, ce qui contribue à un meilleur rendu de surface.)
• Polyvalence d'emploi. La technologie HVLP permet l'application d'une très large variété de produits.

Utilisation

• Du chalet à repeindre en entier aux arts décoratifs. (En fonction du réglage, la pulvérisation peut devenir aussi fine que 2.5 cm!)
• Peintures de toutes sortes à base d'eau ou de solvant; (synthétique, glycérophthalique, acrylique, vinylique, polyurethane, alkyde) Apprêts et sous-couches Vernis Lasures (liquides) Teintures pour le bois
• Produits anti-rouille Latex
• Produits pour les coques de bateaux Barbotine ! (mélange ciment eau) voir rubrique TRUCS et ASTUCES

Veuillez NOTER

Ce produit est conçu pour une utilisation sûre et prolongée lorsqu'il est utilisé correctement en suivant les instructions ci-jointes. Nous déclinons toute responsabilité concernant des dommages eventuels causés par l'utilisation de substances (peintures ou liquides) non appropriées, ainsi que d'eventuels dommages causés par une mauvaise ventilation. Dans le cas de la pulvérisation d'un produit à base de solvant, il revient à l'utilisateur de porter un masque de protection et d'avoirlez à une bonne ventilation des locaux.

Important choix de la peinture

Cet appareil très polyvalent peut être utilisé avec un large spectre de produits. Cependant, certaines matières ne peuvent pas être pulvérisées. Nous vous invitons donc à vérifier les recommandations du fabricant de peinture. En effet, certaines peintures ou laques GELIFIÉES ou MONOCOUCHES ne peuvent pas (ou du moins plus difficilement) être appliquées correctement avec ce pistolet. L'apparition du gel vise principalement à réduire les gouttelettes pour l'utiliser avec le pinceau ou le rouleau, cela perd évidemment de son intérêt lorsqu'on décide de travailler au pistolet.

Les peintures STRUCTURES (comportant des particules susceptibles d'obstruer la buse et la sortie du produit) sont elles à proscrire totalement.

L'UTILISATION DE TELS PRODUITS ENTRAINE UNE USURE PREMATUREE DU PISTOLET ET ANNULE LA GARANTIE.

Souvent il vous faudra diluer votre peinture pour obtenir une viscosité permettant une application au pistolet. Donc assurez-vous toujours que la peinture achetée peut se diluer. Une peinture de bonne qualité contient, entre autres, un pourcentage d'éléments secs important, ce qui autorise la dilution. Ce qui n'est pas le cas de certains produits d'entrée de gamme qui ont un potentiel de dilution très faible.

La preparation

• Bien protéger avec une bache en plastique et de l'adhésif de masquage ce qui ne doit pas être peint.
• Porter un masque en cas de pulvérisation d'un produit à base de solvants (et veillez à une ventilation suffisante de la pièce si vous travaillez à l'intérieur). Nettoyer la surface à peindre qui doit être propre, sèche et lisse.
• Vérifier le bon fonctionnement du piston et veillez à ce que la buse ne soit pas bouchée. (par un reste de peinture sèche par exemple)
• Entrenez-vous au préalable sur de vieilles planches de bois pour vous assurer d'une bonne prise en main de l'appareil

La dilution

• Certains produits nécessiteront d'être dilués. Mais pas tous! Pour le savoir, utilisez le godet de viscosité (petit entonnoir fourni avec tous les pistolets permettant de mesurer la viscosité de chaque produit). Le temps mis par le produit à s'écouler complètement donnera la viscosité; terme technique utilisé pour indiquer si un produit est très liquide ou très épais. S'il est liquide, sa viscosité est dite faible, et inversement, s'il est épais, sa viscosité sera qualifiée d'élevée. Un produit à base d'eau se dilue à l'eau.
• Un produit à base de solvant se diluera avec un diluant approprié. Préférez, dans la mesure du possible, toujours un diluant approprié S ou P (vendus partout) au White Spirit. Si le White Spirit est un bon diluant pour une application au pinceau, il est moins approprié au pistolet. En effet l'huile contenue dans le White Spirit ne se volatilisera pas, ralentissant ainsi le temps de séchage tout en entraînant un brouillard plus important. Utilisez un diluant de type S (Synthétique) pour les peintures, apprêts et sous-couches synthétiques, glycérophthaliques et alkydes.
• Utilisez un diluant de type P (Polyurethane) pour les vernis mono ou bi composants. Bien mélanger la peinture ou le produit à pulvériser en s'assurant bien qu'il n'y a pas de particules solides (particules de peinture sèches dans le cas d'un pot déjà ouvert par exemple, qui pourrait venir obstruer la buse.) À cet effet, n'hésitez pas à filtrer la peinture lors du remplissage du réservoir avec des collants ou un bas.

Peintures à l'eau

Peintures à base de solvant

Apprêts, sous-couches

Vernis

Teintures pour le bois

LasureS liquides

Peintures à l'aluminium

25/65 seconds

40/50 seconds

45/50 seconds

40/50 seconds

Pas nécessaire de diluer

Pas nécessaire de diluer

40/50 seconds

Les fourchettes ci-dessus sont données à titre indicatif et peuvent varier d'une peinture à l'autre, voire d'un coloris à l'autre.

D'une manière générale, ce pistolet peut être utilisé avec des produits dont la viscosité est comprise entre 25 et 65. (Des produits qui mettent donc entre 25 et 65 secondes à s'écouler complètement du godet de viscosité) - Plongez le godet dans le pot de peinture et remplissez-le. Calculez le temps que prend le godet pour se vider (fig.1) - Si vous devez diluer, rajoutez très progressivement de l'eau ou du diluant approprié, 5% par 5% jusqu'au bon résultat.

Fonctionnement

Remplissez le réservoir avec le produit que vous souhaitez appliquer.

Veillez à ce que le tube plongeur (10) soit bien emboîté dans la base du pistolet.

d'emboitement qui ne présente pas de protubérance (cette dernière est pour l'arrivée d'air)

Visser le réservoir sous la base du piston et serrez correctement.

Déroulez le tuyau d'air de l'unité moteur et raccordez-le au dos du pistolet.

Déroulez le cordon d'alimentation et branchez-le.

Mettez alors l'unité sous tension, ce qui déclenche la production d'air immédiatement : C'EST NORMAL. Cependant, aucune pulvérisation n'a lieu tant que vous n'avez pas appuyé sur la gachette du pistolet. Le fait d'appuyer sur la gachette va légèrement retirer le pointeau de la buse et laisser alors passer une quantité de peinture plus ou moins importante en fonction de la façon dont vous avez appuyé.

3 Formes de pulvérisation

En dévissant l'anneau de réglage (à l'avant) vous pouvez tourner légèrement le chapeau d'air (système de calage des crans) et ainsi obtenir 3 formes de jets différents;

La technique 'des passes croisées' (de jets verticaux et horizontaux)

La technique la plus communément utilisée pour peindre un mur est celle dite 'des passages croisées' c'est-à-dire que l'on croise des passages horizontales avec des passages verticales;

1) Régler le chapeau d'air de façon à avoir un jet vertical, puis appuyez sur la gâchette en déplacant votre bras sur la droite. 2) Arrivé en bout de course, relâchez brievement avant de repartir dans l'autre sens juste en dessous. 3) Faibles ainsi une succession de passages les uns en dessous des autres.

4) Puis réglez cette fois-ci le chapeau d'air de façon à avoir un jet horizontal et appliquez une succession de passages verticaux par-dessus ce que vous venez de faire.

En fait, vous croisez des passes horizontales (le jet étant réglé en position verticale) avec des passes verticales (le jet étant cette fois-ci en position horizontale)

En fonction de l'amplitude de votre bras, appliquez votre produit en croissant ainsi par surfaces d'un mètre carré environ.

Essayez de bouger votre bras et d'appuyer sur la gâchette du pistolet d'une façon à obtenir la pulvérization la plus régulière possible, sans chercher à couvrir en une seule passe.

Le jet rond

Serait-il utilisé pour les recoins ou encore pour tracer les petits objets arrondis, ou pour les finitions.

1) Utilisation de la vis de réglage du début (4). fig.4

Cette vis permet de bloquer le recul de la gachette. Au plus vous serrez, au plus vous diminuerez l'amplitude de celle-ci et donc au moins vous libérerez de produit et inversement lorsque vous dévissez. En d'autres termes, elle permet d'appuyer sur la gachette d'une manière constante.

Admettons que vous souhaitiez faire une micro application, sur un pochoir par exemple, vissez cette vis presque à fond de sorte que vous serez sûr d'avoir une mini pulvérisation uniforme. Si par contre, vous attaquez la façade de votre chalet, dévissez cette vis presque à son maximum car vous aurez besoin de débit.

Il faut bien comprendre que la quantité de produit pulvérisé sur votre support dépendra de 2 choses :

a) La pression exercée sur la gachette (au plus vous appuyez, au plus vous libérez de produit) b) La vitesse à laquelle vous déplacez le pistolet en face de votre support

Si il est assez facile de bouger son bras d'une façon régulière, l'utilisateur devra s'aider (du moins au début) de la vis pour régler le recul maximum de la gachette et ainsi projeter une quantité de produit uniforme.

Avec un peu d'habitude et de bon sens, l'utilisateur sera ainsi capable d'appliquer sa peinture sans les surcharges, difficilement évitables lors d'une application au rouleau. L'économie de produit ou de peinture peut vite se monter à 20% ou 30%!

A noter qu'avec force d'habitude, l'utilisation de cette vis n'est pas indispensable à celui qui sera capable de doser de lui-même la gachette.

2) C'est l'avant-bras qui doit bouger, pas le poignet (fig.5+6)

Il est préférible de pulvériser pas assez que trop (on pourra toujours repasser) et éviter par-dessus tout de pulvériser sans déplacer le pistolet, afin d'éviter les risques de coulures. La principale difficulté pour l'utilisateur débutant sera les risques de surcharges et donc de coulures.

3) Sols et plafonds

Il est tout à fait possible d'incliner le pistolet HVLP, même à 90%, pour traiter un sol ou un plafond, à condition d'observer quelques règles de bon sens. L'utilisation d'un pistolet HVLP pour traiter un plafond permettra d'éviter toute trace de raccords disgracieux.

a) Sols

Veuillez à ce que le tube plongeur coude qui est dans le réservoir soit orienté vers l'avant du pistonnet, c'est-à-dire dans une position cohérente par rapport à la nécessaire inclinaison du pistonnet vers le bas.

b) Plafonds

Ce tube plongeur devra se trouver dans le sens inverse de façon à être orienté dans le fond du réservoir lorsque le pistolet pointe au plafond.

Veillez tout particulièrement à allumer la turbine avant d'incliner le pistolet en l'air, afin d'éviter toute descente de produit dans le tuyau d'air. (La production d'air empêchera cela)

Enfin, rappelez-vous que les peintures monocouches pour plafond ont surtout été conçues pour éviter les gouttelettes lors de l'utilisation d'un rouleau. Dans le cas de l'utilisation d'une station HVLP, l'emploi d'une monocouche n'a aucun sens et pire, nécessitera une dilution très importante. Contentez-vous donc pour le plafond d'une peinture acrylique ou Glycéro liquide.

4) Quelle distance dois-je tenir mon pistolet du support que je veux traiter?

Il n'y a pas de réponse toute faite à cette question car cela dépendra de la viscosité du produit que l'on applique et également de la précision souhaitée. L'utilisateur devra faire un essai préalable et faire appel à son bon sens. La distance d'application peut être de quelques centimètres seulement pour des petites retouches dans les angles, dans les recoins ou dans divers travaux de décoration, à chaque fois en fait que l'on aura besoin de précision. (À noter que dans ce cas là, il faudra appuyer sur la gachette avec un certain doigté, d'où l'intérêt pour l'utilisateur débutant, de visser la vis de réglage du fluide comme évoqué plus haut)

Dans le cas d'une large surface, l'utilisateur croisera des passes horizontales et verticales à 20 ou 25 cm environ.

5) Temps de séchage entre 2 couches

Il est tout à fait possible de mettre les 2 couches l'une sur l'autre (mouillé sur mouillé) car il n'y a pas de frottement comme avec une brosse.

L'utilisateur remarquera l'importante quantité d'air utilisée qui bien évidemment réduit considérablement le temps de séchage. Certains iront même jusqu'à insister quelque peu en dirigeant l'air vers le support sans projet de produit.

6) Le cas particulier de l'application de barbotine sur les parpaings du sous-sol ou du garage.

C'est une des applications les plus spectaculaires d'une station HVLP, qui a elle seule justifié amplement l'acquisition de ce système pour tous ceux qui veulent recouvrir les parpaings nus du garage ou du sous-sol, plafonds compris !

Les parpaings 'rendent' beaucoup de poussière dans un sous-sol, les peindre en blanc au rouleau nécessiterait beaucoup de patience et sur tout plusieurs couches et donc un budget non négligable car ils 'boivent' pas mal de peinture à X euros le litre... Il est donc possible de traiter le problème, à moindre frais, en pulvérisant au pistolet (et oui!) de la barbotine blanche et une seule couche de peinture derrière.

La barbotine est un mélange de ciment blanc et d'eau que vous aurez pris soin de doser à 50-50, qui aura pour effet de 'bloquer' la production de poussière des parpaings, et qui en séchant donnera un aspect blanc, propre et plus régulier. Vous n'aurez plus alors à passer une couche de peinture acrylique ou Glycéro. (Sur de la barbotine, une couche de peinture suffit)

À quelles conditions puis-je pulvériser de la barbotine sur du parpaing?

a) Dilution à l'eau aux alentours de 50% b) Remuer très régulièrement le pistolet afin d'éviter que le ciment ne se dépose en bas du réservoir, ce qui rendrait la pulvérisation impossible. Le mélange devra toujours rester homogène. c) Pour aider à ce que ce mélange reste homogène, placez dans le réservoir deux billes.

Temps de séchage : Il faut se rappeler que le ciment est toujours très long à sécher, même avec l'apport d'air de la turbine, il faudra attendre 3 jours avant de peindre par-dessus.

Le nettoyage

Au même titre qu'un pinceau, un pistolet nécessite un nettoyage complet dès que le travail est terminé. Si la peinture sèche dans le pistolet à la suite d'un nettoyage superficiel ou omis, le pistolet sera vite inutilisable. Ceci bien sûr, n'est pas couvert par la garantie. - Néanmoins, le nettoyage d'un pistolet ne prend pas beaucoup plus de temps que le nettoyage d'un pinceau pour celui qui respectera quelques principes simples. - Après avoir appliqué un produit à base d'eau, le nettoyage se fait à l'eau. - Après avoir appliqué un produit à base de solvants, le nettoyage se fait avec un dissolvant (white spirit). Il suffit de vider le réservoir du pistolet, de le dégraisser au chiffon, d'y mesurer un fond d'eau ou de dissolvant selon le cas, de replacer le réservoir et de pulvériser à nouveau sur du papier journal pour purger l'ensemble. Le dissolvant (ou l'eau) en passant dans la canalisation interne, dissout et entraîne le produit résiduel.

Etapes successives pour le nettoyage

• Dévissez la bague de serrage du chapeau diffuseur d'air (9). Retirez le chapeau diffuseur d'air (8), la vis de réglage du début (4) et le ressort (3). Tirez le pointeau pour le faire sortir (2) en appuyant sur la gachette pour vous aider. Retirez la buse (7) (avec une clé plateau si nécessaire), le croisillon de diffusion d'air (6) et le joint de buse (17).
• Placez toutes ces pièces dans un récipient et nettoyez-les à l'aide d'une brosse (une brosse à dents fera l'affaire) à l'eau ou au dissolvant selon le cas. Nettoyez l'intérieur du pistolet et en ayant pris soin d'enlever le joint du réservoir (11), de le nettoyer et le sécher.
• Séchez soigneusement ces pièces
• Essuyer et mesure une petite goutte d'huile sur l'extrémité du pointeau avant de remonter le tout dans l'ordre inverse. PS: il est recommandé de mettre la buse (7) en place avant le pointeau. EVITEZ DE JETEZ LA PEINTURE OU LE DISSOLVANT UTILISE DANS LES EGOUTS ET PREFERER SYSTEMATQUÉMENT VOTRE DECHETERIE LOCALE.
• La turbine en elle-même ne requiert pas d'entretien particulier si ce n'est de veiller à ce que le filtre placé sous l'unité moteur ne soit pas encrassé (il se démonte et se lave). D'autre part, dans un souci d'ergonomie, le tuyau et le cordon d'alimentation s'enroulent autour de la turbine pour un rangement facile.

IDENTIFICATION DES PANNES

PROBLÈME	CAUSE	ACTION REQUISE
La peinture goutte sur l'objet point	Peinture excessivement diluéeDébit de peinture trop élevéMouvement trop lentYous appuyez pendant trop longtemps sur la gachettePistolet trop près	Ajouter de la peinture non diluéeRéduisez le débit de peinture en ajustant la vis (8)Augmentez la vitesse d'applicationRelâchéz la gachette plus tôtAugmentez la distance entre le pistolet et l'objet
La peinture est trop liquide ou irregularière	Peinture trop diluéeLe débit de peinture est trop faibleMouvement trop rapidePistolet obstruéPistolet trop éloigné	Ajouter de la peinture non diluéeAugmentez le débit de peinture en ajustant la vis (8)Réduisez la vitesse d'applicationNettoyez le pistoletRéduisez la distance entre le pistolet et l'objet
Pas de pulverisation de peinture	Peinture trop epaisseEmbout du pistolet obstruéTube plongeur obstruéTuyau d'air fissuréPeinture granuleuseRéserveir pratiquement videPistolet de biaisArrivée d'air obstruable	Ajoutez du diluantNettoyez l'embout du pistoletNettoyez le tube plongeurRemplacez le tuyau d'airFiltrez la peintureRemplissez le réservoirVérifiez que le tube plongeur est orienté vers la peinture (11)Vérifiez l'état du filtré et nettoyez-le si nécessaire (17)
Fuite de peinture au Niveau de l'écroude de Garniture (14) devant lagachette	Jointe de garniture de Pointeau (13)absent ou montéA l'envers	Replacing le joint de garniture du pointeau (13)

VEUILLEZ NOTER : Nous avons fait tout notre possible pour nous assurer que ce pistolet pulvérisateur fonctionnera longtemps et sans problèmes dans le cadre d'une utilisation conforme à ces instructions. Nous ne saurions être responsables pour les dommages occasionnés par l'utilisation incorrecte ou inappropriée de substances, peintures ou liquides qui n'ont pas été dilués correctement ou qui ne sont pas appropriés pour les surfaces sur lesquelles ils sont appliqués, pour les risques pour la santé provenant du manque de ventilation lors d'un travail dans un espace confiné ou pour la défaillance du matériel due à un nettoyage inapproprié des composants après utilisation. En cas de doute, testez toujours sur une petite partie cachée d'abord. Veuillez toujours lire les instructions du fabricant avant de commencer. Ni notre garantie ni la déclaration ci-dessus n'affectent vos droits statutaires.

Votre appareil a été fourni avec un cordon d'alimentation secteur équipé d'une prise.

Si la prise est coupée du cordon d'alimentation, il faut s'en débarrasser d'une manière sûre. En aucun cas, NE JAMAIS insérer une prise coupée dans une prise secteur.

ATTENTION : CET APPAREIL DOIT ETRE MIS À LA TERRE. Si vous utilisez une rallongé électrique, celle-ci doit supporter un ampérage minimum de 5A et doit être complètement déroulée.

Information LEGALE pour les utilisateurs:

Ce produit rentre dans la catégorie des appareils électriques. Nous vous rappelons qu'il est dorénavant interdit de se débarrasser d'un outil électrique dans vos poubelles, et encore moins dans la nature, car leurs équipements électriques sont toujours susceptibles de présenter des substances dangereuses, soit pour l'environnement, soit pour l'homme, soit pour les deux. Il existe maintenant des déchetteries partout avec des conteneurs appropriés, et c'est bien là, et pas ailleurs, qu'il faudra vous débarrasser de votre appareil, le jour où vous voudrez le faire.

Attestation de Conformité EC

Nous déclarons aussi que les produits : HV3000 sont conformes

aux: 73/23/EEC, EN60335-1 & 89/336/EEC, EN55014-1, EN55014-2

Ce produit est garanti pour une période de 24 mois contre les défauts de fabrication ou de matières aux. Il n'est pas garanti pour une utilisation industrielle ou pour la location. Cette garantie n'affecte pas vos droits statutaires. Pour de plus amples informations, ou pour tout conseil d'utilisation, contactez notre hot line entre 9h et 17h du lundi au vendredi (sauf jours fériés), ou visitez notre site web www.earlex.fr

Earlex Sarl,

Service Client depuis la France : 04 76 67 18 46 Service Client depuis la Belgique : 078 15 25 51

Email: [e-mail] Site Internet: www.earlex.fr
