MODE D'EMPLOI E5CS-X OMRON

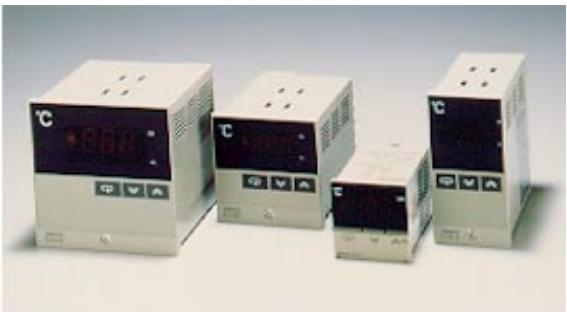

Régulateur de température au format

DIN (48x48) avec action

proportionnelle auto-adaptative

■ Précision de ±0,5% pleine échelle, ±1 digit.
■ Multi-échelles facilitant la sélection.
■ Sélection d'échelles de température en °C ou °F.
■ Facilité de lecture avec indication numérique par LED de 11 mm.
- Parfaite protection, fonctions auto-diagnostics intégrées.
■ 8 fonctions alarme.
■ Mémoire sauvegardée.
■ Sélection du mode de régulation (Tout ou Rien ou PID).

Echelle standard(sur sélection)

K (CA) Chromel-alumel

J (IC) Fer-constantan

0

1

2

3

4

5

6

7

8

9

N. de réglage

°C

°C

°C/°F

°C/°F

°C/°F

°C/°F

°C

°C

°C/°F

°C/°F

Graduation de l'echelle (sur sélection)

1

1

Mode de régulation

Alarme

Sortie

Action Tout ouRien ou PID

Sansalarme

Relais

E5CS-RKJX ▲

Logique

E5CS-QKJX

Avecalarme

Relais

E5CS-R1KJX ▲

Logique

E5CS-Q1KJX ▲

Modèle sonde Platine

Echelle standard(sur sélection)			Termoresistenza al platino (Pt; 100Ω, conforme alle norme DIN e JIS)
			800
			600
			400
			300
			200	50	50.0	80	99.9	200	300	400	600
			100	0	0.0	0.0	0	0	0	0	0
			0	-100	-50	-20	0	0	0	0	0
			N. de réglage	0	1	2	3	4	5	6	7
Graduation de l'échelle			°C	°C	°C/°F	°C	°C/°F	°C	°C/°F	°C/°F	°F
Résolution (°C/°F)			1	0.1	1	0.1	1
Mode de régulation	Alarme	Sortie
Action Tout ou Rien ou PID	Sans alarme	Relais	E5CS-RPX ▲
		Logique	E5CS-QPX
	Avec alarme	Relais	E5CS-R1PX ▲
		Logique	E5CS-Q1PX ▲

Réglages initiaux usine

Les pré-réglages correspondant aux indications ci-dessous peuvent être effectués en usine. Il suffit de les préciser au moment de la commande en ajoutant les suffixes au modèle choisi. Deux suffixes au choix "-DIN" o "-F".

Example: E5CS-RKJX-DIN Suffixe

Suffixe		Aucun	-DIN	-F
Echelles standard	K(CA) / J(IC)	2 (0 à 400)	8 (0... 400)	2 (0 à 400)
	PT	3 (0,0 à 99,9)	3 (0,0 à 99,9)	3 (0,0 à 99,9)
Graduation de l'échelle (sur sélection)		°C	°C	°F
Mode de régulation		Tout ou Rien	Tout ou Rien	Tout ou Rien
Période proportionnelle	Sortie relais	20s	20s	20s
	Sortie logique		2s
Sortie contrôle		Régulation	Régulation	Régulation
Entrée décalage		Non réglable	Non réglable	Non réglable
Mode alarme		2 (limite haute)	2 (limite haute)	2 (limite haute)

Des pré-réglages peuvent être effectués en usine en fonction de vos besoins. Des pré-réglages proposés sont facilement modifiables au moyen de commutateurs DIP incorporés. Pour avoir plus de détaalis su les régages des commutateurs DIP, se référer à "Réglage des fonctions".

Note: la version "F" de 0 à 999 °F pour le modèle J/Fer constantan (sélection sur thermocouple en position 6) également disponible.).

Caractéristiques

Tension d'alimentation		100 à 240 Vc.a. 50/60 Hz 24 Vc.c./Vc.a.
Variation de tension admissible		de 85 à 110% della tensione nominale
Puissance consommé		7VA env.
Sortie	Relais	3A 250Vc.a. (charge résistive), 1 inverseur
	Logique	250 mA 12 Vc.c. avec dispositif de protection contre les court-circuitis
Sortie alarme		1A 250 Vc.a. (charge résistive), 1 contact travail)

Homologations

UL (File N. E68481)

CSA (File N. LR59623)

Caractérisitques générales

Précision d'affichage	± 0,5% pleine échelle, ± 1 digit max.
Précision de lecture	Le point de consigne correspond à la valeur indiquée dans la mesure où il n'existe pas d'erreru relative entre les deux valeurs
Hystérésis	0,2% pleine échelle (action Tout ou Rlen)
Bande proportionnelle	3 à 20% auto-adaptative
Constante intégrale	4 minutes (fixe)
Constante dérivée	0,4 minute (fixe)
Plage d'utilisation de l'alarme	Du minimums aux maximum e l'étendue de l'échelle °C ou °F
Cycle proportionnel	2 ou 20 (su sélection)
Période d'échantillonnage	500ms (Sortie : 2s) (indication: 2s)
Résistance d'isolament	20MΩ min. (à 500 Vc.c.)
Rigidité diélectrique	2000Vc.a., 50/60Hz pendant 1 minute (entre bornes conductrices de polarité différente)

Résistance aux vibrations	Mécanique: 10 à 55Hz, 0,75mm double amplitude dans les directions X, Y e Z our respectivement 2h.En fonctionnement: 2 à 55Hz, 2G dans les directions X, Y e Z pour respectivement 10 min.
Résistance aux chocs	Mécanique: 300m/s^2 , dans 6 directions, respectivement 3 fois.En fonctionnement: 100m/s^2 , dans 6 directions, respectivement 3 fois.
Température ambiante	En fonctionnement: de -10^ à +55^ Stockage: -25 à 65^
Humidté ambiante relative	de 35 à 85%
Classes de protection	IEC 144Face avant: IP50Face arrière: IP30Bornes: IP00
Durée de vie	Mécanique: 10.000.000 d'opérations min. (sortie relais)Electrique: 100.000 oérations min. (sortie relais)
Poids	170g env.

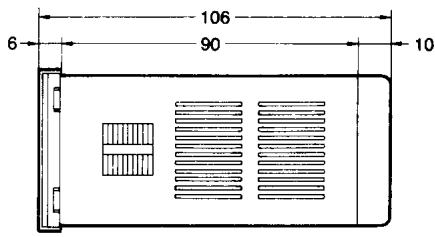

Dimensions (mm)

48 399 48

106 90 10 6

Découpes

Note:

1. Epaisseur recommandée du panneau: de 1 à 4mm.
2. Le régulateur est pourvu d'un étrier de fixation permettant un montage côte à côte.

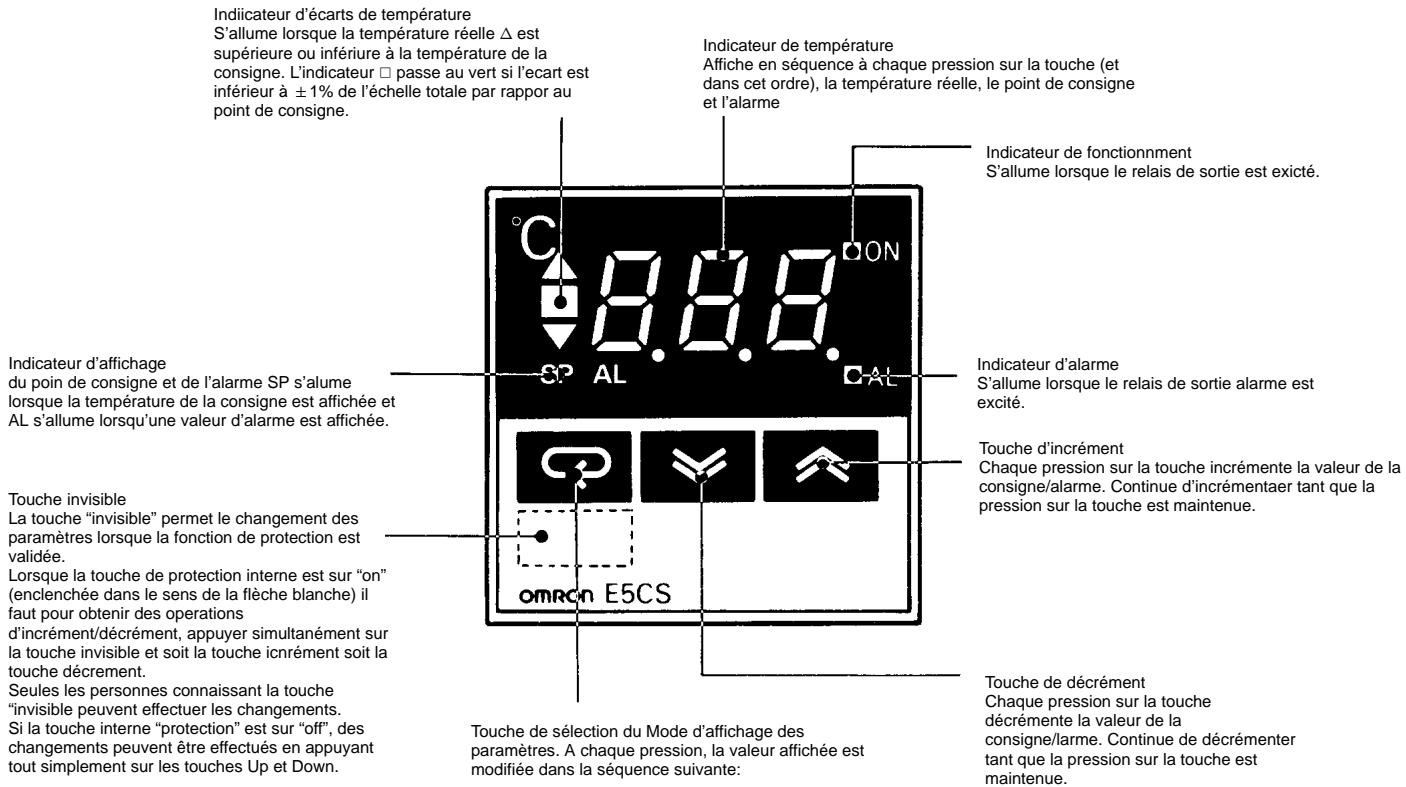

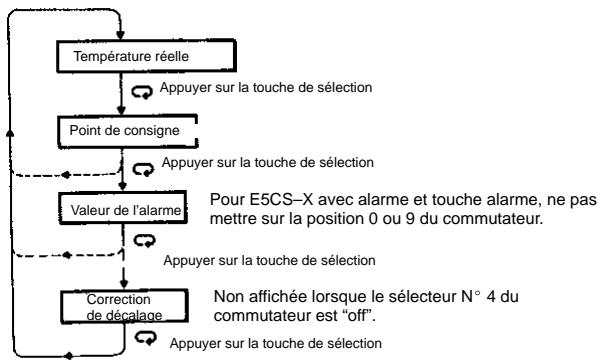

Description de la face avant

Indicateur d'écarts de température S'allume lorsque la température réelle Δ est supérieure ou inférieure à la température de la consigne. L'indicateur □ passe au vert si l'cart est inférieur à ±1% de l'échelle totale par rapport au point de consigne. Indicateur de température Affiche en séquence à chaque pression sur la touche (et dans cet ordre), la température réelle, le point de consigne et l'alarme Indicateur de fonctionnement S'allume lorsque le relais de sortie est exacté. Indicateur d'affichage du poin de consigne et de l'alarme SP s'alume lorsque la température de la consigne est affichée et AL s'allume lorsqu'une valeur d'alarme est affichée. Touche invisible La touche "invisible" permet le changement des paramètres lorsque la fonction de protection est validée. Lorsque la touche de protection interne est sur "on" (enclenchée dans le sens de la flèche blanche) il faut pour obtenir des operations d'incrément/décrément, appuyer simultanément sur la touche invisible et soit la touche icnérément soit la touche décrement. Seules les personnes connaissant la touche "invisible peuvent effectuer les changements. Si la touche interne "protection" est sur "off", des changements peuvent être effectués en appuyant tout simplement sur les touches Up et Down. Touche de sélection du Mode d'affichage des paramètres. A chaque pression, la valeur affichée est modifiée dans la séquence suivante: Indicateur d'alarme S'allume lorsque le relais de sortie alarme est excité. Touche d'incrément Chaque pression sur la touche incrémente la valeur de la consigne/alarme. Continue d'incrémentaer tant que la pression sur la touche est maintenue. Touche de décrément Chaque pression sur la touche décrémente la valeur de la consigne/larme. Continue de décrémenter tant que la pression sur la touche est maintenue.

Utilisation

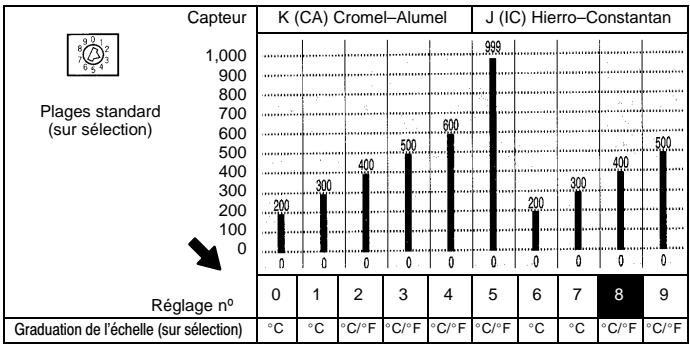

1 Effectuer le régalge de la plage de température souhaitée au moyen de la touche de sélection réservée à cet effet (indiquee "régage n°" dans les tabeaux ci-après). Huit ou neuf plages peuvent être sélectionnées en fonction du modèle, comme suit.

Modèle thermocouple

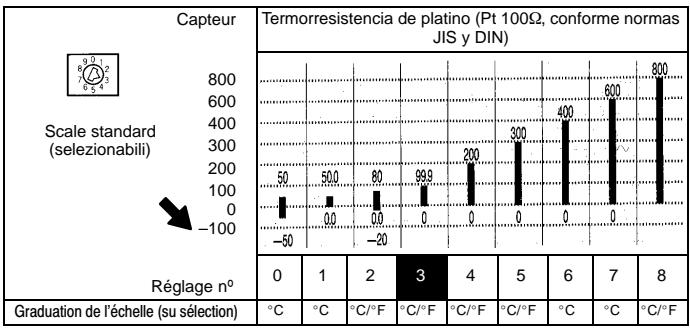

Sonde platine

Ne pas positionner le commutateur su 9. Sinon, un message d'erreur "FFF" ou "——" s'afficherait.

Note: Les plages avec une résolution de 1°C, par exemple de 0 à 400, peuvent être réglées sur 1°C. Les plages avec résolution de 0,1°C, par exemple de 0.0 à 99.9 peuvent être réglées sur 0,1°C.

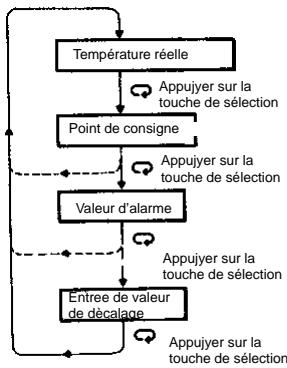

Touche de sélection pour l'affichage des paramètres

Si le point de consigne est décalé hors de l'échelle résultant d'un changement de plage, le point de consigne est affiché. Il est automatiquement modifié vers la valeur maximum ou minimum de la nouvelle échelle de température. Si la valeur alarme est décalée hors de la plage de température résultant d'un changement de l'échelle, elle est automatiquement modifiée vers la valeur maximum de la nouvelle échelle. La valeur alarme n'est pas affichée s'il n'y a pas d'alarme ou si le mode de sélection alarme est sur "0" ou "9" du commutateur.

2 Le mode de régulation contrôle se choist au moyen du commutateur DIP de la façon suivante:

Les régalges usine des modèles DIN sont ici mis en évidence

Z 1 2 3 4 5 6

Fonction		1	2	3	4	5	6
Mode de régulation	Action PID	ON
	Action Tout ou Rien	OFF
Période proportionnelle	2 secondes (Q)		ON
	20 secondes (R)		OFF
Sortie	Normale (FROID)			ON
	Inversée (CHAUD)			OFF
Entrée décalage	Réglabe				ON
	Inhibée				OFF
Capteur	DIN					ON
	JIS					OFF
Graduation de l'échelle	°F						ON
	°C						OFF

3 Su les huit modes alarme, le mode souhaité peut être sélectionné de la mipere quei suit au moyen du commutateur réservée à cet effet:

Position	Mode	Sortie Alarem
0,9	Pas de fonction alarme	OFF
1	Alarme haute et basse
2	Alarme haute
3	Alarme basse
4	Plage comprise entre les limites supérieures et inérieures de l'alarme
5	Alarme haute et basse avec séquenced0inhibition*
6	Alarme haute avec séquence d'inhibition*
7	Alarme basse avec séquence d'inhibition*
8	Alarme absolue de l'alarme	0°C

Note: Le réglage usine du sélecteur alarme est sur la position 2. Le symbole “▲” indique le point de consigne. “X” représente un “écart par rapport au point de consigne” et le point alarme en cours est également dépendannt de la valeur de consigne. “Y” représente une “valeur absolue” de régage d’alarme, indépendante du point de consigne.

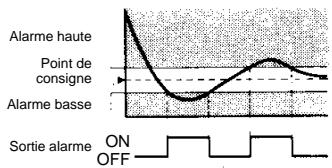

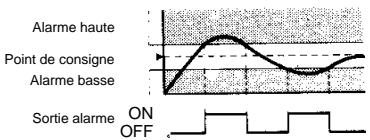

Fonctionnement de la séquence d'inhibition

La temperature dépasse le point de consigne

La température passe au dessous du point de consigne

Alarme haute Point de consigne Alarme basse Sortie alarme ON OFF

Alarme haute Point de consigne Alarme basse Sortie alarme ON OFF

Fonctionnemnet en cas de défaillance du capteur
Modèle thermocouple

Etat		Affichage	Sortie
Rupture de thermocouple		FFF clignote	OFF

Note: Lorsque l'entrée est en court-circuit, la température ambiante est affichée

Modèle Sonde Platine

		Affichage	Sortie
Rupture de la sonde		F F F clignote	OFF
		— — — clignote	OFF
	Débranchement de deux ou trois fils	F F F clignote	OFF
Court-circuit		— — — clignote	OFF

Note: La résistance de la sonde Platine est de 100 à 0°C. Elle augmente d'environ 140 à 100°C.

Messages d'erreur

Le régulateur de température est équipé de fonctions d'auto-diagnostic et affichera les messages suivants en cas d'erreur.

Message	Cause	Sortie
FFF	(1) La température est passée u-delà de la plage indiquée	ON pendant l'action CHAUD (inversée)OFF pendant l'action FROID (normal)
— — —	(1) La température est tombée au-dessous de la plage indiquée	ON pendant l'action CHAUD (inversée)OFF pendant l'action FROID (normal)
FFF (lampeggiante)*	(1) Une défaillance s'est produite dans le thermocouple ou la sonde Platine.	OFF
— — — (lampeggiante)*	(1) Une défaillance de la sonde Platine s'est produite(2) Les polarités (positive et négative) on été inversées(3) La température est tombée au-dessous de la plage indiquée	OFF
E11 or E33*	Il s'est produit une défaillance de mémoire (E11) ou du convertisseur A/D (E33) Le régulateur doit être réparé s'il ne se remet pas en marche après que l'alimentation ait été coupée puis remise.	Les sorties son OFF

* Les fonctions du sélecteur sont mises hors de fonctionnement.
Note: Le modèle équipé d'une sorite alarme produiti una alarme en fonction du réglage effectué, au moment où le message "FFF" est affiché ou que le message clignote, indiquant que la température est passée au-delà de la plage souhaitée. De la même façon, la sortie alarme se produit lorsque le message "—" est affiché ou qu'il clignote, indiquant que la température est tombée au-dessous de la plage souhaitée.

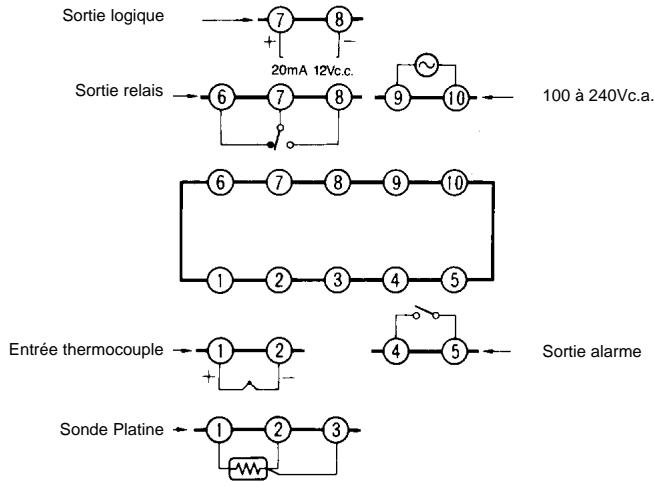

Branchements

Pour les modèles alimentés en 100 à 240 V.c.a

Pour les modèles alimentés en 24 V.c.a/Vc.c.

Accessoire (sur demende)

Capot de protection

La capot de protection protège le panneau frontal, en particulier la partie des régalges, contre la poussière, la saleté et les gouttes d'eau. Il empêche également que les valeurs soien modiriées par un contact accidentel sur les touches.

Y92A-48 ▲

(capot)

C 8.88 V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V GEO21-1035

▲ Produit classifié standard

Conseils d'utilisation

Montage

Tous les régulateurs de empérature des séries E5CS-X sont conformes aux normes DIN43700.

L'epaisseur recommandée du panneau est de 1 à 4 mm.

Montage encastré

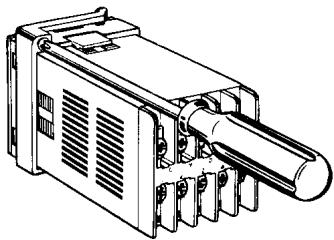

Insère le régulateur de température sur la face avant du panneau. Fixer l'adapteur sur l'arrière du régulateur et appuyer jusqu'à ce qu'il adhère complètement au panneau. Fixer le régualteur au moyen des vis comme indiqué ci-dessous.

Desserrer les vis de l'adaptateur puis soulever le crochet pour retirer l'adaptateur.

Crochet Vis

Environnement

Ne pas installer le régulateur dans un endroit où il serait exposé aux gaz corrosifs ou à une trop grande poussière. Eviter surtout les endroits où le régulateur de température serait sujet à de fortes vibrations, des chocs ou des projections d'eau ou d'huile, ou encore des températures trop élevées. Eloigner le régulateur de température des équipements (machines à souder, par exemple) susceptibles de générer des parasites haute fréquence.

Exemples de branchements

BOrne ono soudée Utiliser des bornes M3.5 no nsudées avec les vis d'adaptation M3.5 du régulateur.

7.5 7.3 max.

Câbles soudés

Dégager le fils de 6 à 12mm et procéder au branchement.

19 6 a 8

Ne pas trop serrer les vis

Branchement du capteur

Les fils raccordant le capteur au régulateur de température doivent autant que possible être séparés des lignes de haute tension afin d'éviter les parasites. Utiliser les câbles de compensation spécifiques pour les régulateurs avec entré thermocouple. Employer des câbles de faibl résistance pour les modèles de régulateurs avec entrée sonde Platine.

Séquence

Quelques secondes sont nécessaires au relais avant qu'il ne passe sur ON après la mise sous tension du régulateur de température. Prende en considération ce laps de tempos lors de la préparation de séquences intégrant un régulateur.

SIEGE SOCIAL

OMRON ELECTRONICS

B.P. 33

19, rue du Bois Galon

94121 FONTENAY SOUS BOIS Cedex

Tél. [phone]

Télécopie 01 48 76 09 30

REGION SUD-OUEST

OMRON ELECTRONICS

35, allée des Impressionistes

ZAC Paris Nord 2, Les Pléiades

BP 50349 Villepinte

95941 ROISSY CDG Cedex

Tél. [phone]

Télécopie 01 48 63 24 38

REGION SUD-EST

OMRON ELECTRONICS

L'Atrium, Parc Saint-Exupéry

1, rue du Colonel Chambonnet

69500 BRON

Tél. [phone]

Télécopie 04 78 41 08 93

REGION NORD-OUEST

OMRON ELECTRONICS

Bâtiment C

Rue G. Marconi

44812 SAINT HERBLAIN

Tél. [phone]

Télécopie 02 51 80 70 39

REGION NORD-EST

OMRON ELECTRONICS

11, rue Clément ADER

B.P. 164

51685 REIMS Cedex

Tél. [phone]

Télécopie 03 26 82 00 62

Site Web Omron : http://www.omron.fr
